KULLANIM KILAVUZU BGX500 RAPID

TR Elektrikli Sıcak Eritme uygalayıcı

UYARI!! Tüm güvenlik uyarları ve yönergeleri okuyun.

Aşağıda listelenen tüm yö- nergelere uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanmaya neden olabilir. İleride başvurmak için tüm uyarı ve talimatları saklayın. Uyarılardaki ""elektrikli alet"" terimi, elektrikle çalışan (kablolu) elektrikli alet veya pille çalışan (kablosuz) elektrikli aleti kastetmektedir.

1) ÇALIŞMA ALANI GÜVENLİĞI

a) Çalışma alanını temiz ve iyi aydınlatılmış tutun. Dağınık tez-gahlar ve karanlık alanlar kazaya davetiye çıkarır.

b) Elektrikli aleti yanıcı sıvı, gaz veya toz bulunan yerler gibi patlayıcı ortamlarda kullanmayın. Elektrikli aletler toz veya dumanları ateşleyebilen kıvılcımlar yaratır.

c) Elektrikli aleti kullanırken yakın çevredekileri, çocukları ve ziyaretçileri uzaklaştırın. Dikkat dağılması kontrolü kaybetmenize neden olabilir.

2) ELEKTRİK GÜVENLİĞİ

a) Elektrikli aletleri yağmur veya ıslak koşullara maruz bırakmayın. Elektrikli alet suya sokulduğunda elektrik çarpması riski artacaktır.

3) KİŞİSEL GÜVENLİK

a) Bir elektrikli aleti çalıştırırken uyanık olun, ne yaptığınızı izleyin ve sağduyulu olun. Yorgunken veya ilaç, alkol ya da tıbbi tedavi

etkisi altındayken elektrikli alet kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi yaralanmaya neden olabilir.

b) Kişisel koruyucu ekipman kullanın. Daima koruyucu gözlük ta- kın. Uygun koşullarda toz maske- si, kaymayan emniyet ayakkabısı, kask veya koruyucu kulaklık gibi koruyucu ekipman kullanılması yaralanmaları azaltır.

c) Yanlışlıkla çalıştırmayı önleyin. Güç kaynağına ve/veya pil paketine bağlamadan, yerden kaldırmadan veya aleti taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız anahtarda veya anahtarı açık durumda taşımak kazalara davetiye çıkarır.

d) Uzak noktalara uzanmaya çalışmayın. Her zaman yere düzgün basın ve dengenizi koruyun. Bu, elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilmenizi sağlar.

e) Uygun giyinin. Bol giysiler giyme-yin veya takı malzemesi takma-yın. Saç, elbise ve eldivenlerinizi hareket eden parçalardan uzak tutun. Bol elbise, mücevherat veya uzun saç hareket eden parçalara yakalanabilir.

f) Aletlerin sık kullanımından dolayı oluşan aşınmalarda, alet güvenliği ilkelerini göz ardı etmenize izin vermeyin. Dikkatsiz bir hareket saniyeler içinde ciddi yaralanmalara neden olabilir.

4) ELEKTRİKLI ALET KULLANIMI

VE BAKIMI

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet tasarlandığı şekilde işini daha iyi ve güvenli yapacaktır.
b) Anahtar açıp kapatmıyorsa, elektrikli aleti kullanmayın. Anah-tarla kontrol edilemeyen elektrikli aletler tehlikelidir ve onarılması gerekir.
c) Ayarlama, aksesuar değiştirme veya elektrikli aletleri depolamadan önce fişi elektrik kaynağından ve/veya pil paketini elektrikli aletten ayırın. Bu tür önleyici güvenlik önlemleri elektrikli aletin yanlışlıkla çalıştırılması riskini azaltır.
d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği bir yerde depolayın ve elektrikli aleti ve bu elektrikli aleti çalıştırma yönergelerini bilmeyen kişilerin kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir.
e) Elektrikli aletlerin ve aksesuarların bakımını yapın. Hareketli parçaların yanlış hizalanmasını veya bağlanması, parçaların kırılması ihtimaline karşı kontrol edin. Hasarlıysa, kullanmadan önce elektrikli aleti tamir ettirin. Birçok kazaya bakımsız elektrikli aletler neden olur.
f) Elektrikli aleti, aksesuarları ve alet uçlarını, vb.ni çalışma koşulları ve yapılacak işi dikkate alarak bu yönergelere göre kullanın. Elektrikli aletin tasarlanma amacı dışında kullanılması tehlikeli durumlara neden olabilir.
g) Tutma yüzeylerini kuru, temiz ve yağsız ve gressiz tutun. Kaygan

saplar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde kullanılmasına ve kontrolüne izin vermez.

5) AKÜLÜ ALETLERIN ÖZENLI BAKIMI VE KULLANIMI

a) Pil üreticisinin talimatlarına mutlaka uyun.
b) Yalnızca aşağıdaki “Teknik özellikler” bölümünde önerilen pil türlerini kullanın.
c) Aküyü açmayın. Kısa devre tehlikesi vardır.
d) Pillere kısa devre yaptırmamaya dikkat edin.
e) Pilleri ateşe atmayın

f) Kullanılmış hiçbir pili cihazın içinde bırakmayın. Bunlar çürüyerek sizin sağlığınız ve cihaz için zararlı kimyasal madde- lerin salınmasına neden olabilir.

g) Uzun süre kullanmadığınızda sızıntı oluşmasını önlemek için pilleri cihazdan çıkarın.

6) ŞARJ ALETININ KULLANIMI VE BAKIMI

a) Yalnızca aşağıdaki “Teknik özellikler” bölümünde önerilen şarj türlerini kullanın.
b) Sadece Bosch 1,5 Ah kapasit- eden itibaren lityum iyon aküleri (4 akü hücresinden itibaren) şarj edin. Akü gerilimi şarj ci- hazının akü şarj gerilimine uygun olmalıdır. Tekrar şarj edilemeyen aküler şarj etmeyin. Aksi tak- dirde yangın ve patlama tehlikesi vardır.
c) Şarj cihazını kir ve nemden uzak tutun.
d) Her kullanımdan önce şarj cihazını, kabloyu ve fi şi kontrol edin. Hasar tespit ederseniz şarj

cihazını kullanmayın. Şarj cihazını kendiniz açmayın ve sadece orijinal yedek parça kullanma koşulu ile sadece kalifi ye uzman personele onartın. Hasarlı şarj cihazları, kablolar ve fi şler elektrik çarpma riskini artırır.

e) Şarj cihazını kolay alevlenir zeminler üzerinde (örneğin kağıt, kumaş vb.) ve yanıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Şarj işlemi esnasında şarj cihazından çıkan ısı nedeniyle yangın tehlikesi vardır.

f) Yeniden şarj edilebilir piller şarj edilmeden önce cihazdan çıkartılmalıdır.

7) SERVİS

a) Elektrikli aletinizi yalnızca eşdeğer yedek parçalar kullanarak kalifiye bir onarım personeline bakım yaptırın. Bu, elektrikli aletin güvenli şekilde bakımının yapılmasını sağlar.

b) Hasarlı akülerde onarım işlemi yapmayın. Akülerin onarımı sa- dece üretici veya yetkili servisler tarafından yapılmalıdır.

SİLİKON TABANCASI GÜVENLİK UYARILARI

UYARI: Bu alet kullanılmadığı zaman altlığına yerleştirilmelidir.

1. Cihaz, 8 ve üstü yaştaki çocuklar cihazın güvenli bir şekilde kullanımı ile ilgili gözetim altında olmalıdır.Fiziksel, duyusal ve zihinsel yetenekleri azılmış veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanımı esnasında oluşabilecek tehlikelere karşı dikkatli olunmalıdır. Çocukların yanlızken cihazla oynamalarına izin verilme-

melidir. Cihazın temizlenmesi ve bakımı, gözetim altında olsa bile çocuklar ve deneyimsiz kişiler tarafından yapılmasına kesinlikle izin verilmemelidir.

1. ∅12mm Rapid marka silikon çubukların haricinde makine içerisinde asla başka nesne sokmayınız.

2. Hâlihazırda içeriye sokulmuş bir silikon çubuğu asla geri çekmeyiniz.

3. Kullanım esnasında işbu el aletinin hayli sıcak hale gelmesi normaldir. Bu normal olup, herhangi bir sorun olduğunu göstermez."

4. Sıcak Yüzeyler: Cihazın ağız kısmı ve yapışkan maddenin sıcaklığı, yaklaşık olarak 190°C'ye kadar çıkabilir. Isınmış ağız bölmesine veya sıcak yapışkana dokunmayınız. Cilt ile temasından kaçınız. Eğer vücudunuzda yanık olursa yanığı derhal soğuk su altına sokunuz. Tıbbi yardım olmaksızın büyük miktarlarda yapışkanı çıkartmayı asla denemeyiniz.

5. Kimi malzemeler ısıya-duyarlı olup, sıcak çıkış ağzı veya hatta sıcak yapışkan maddenin kendisi tarafından zarar görebilir. Mümkün olduğu durumlarda, bir parça hurda malzemeyi veya onarılacak nesnenin gizli bir kısmını test ediniz.

6. Makineyi kullanmayı bitirdiğinizde, anahtarı kapatın ve soğuyana kadar bekleyin. Soğutma sürecini hızlandırmak için silikon tabancasını asla suya veya başka sıvılara batırmayın. Sadece havayla soğumasına izin verin. Silikon tabancası kapalı, kuru ve güvenli bir yerde (alet kutusu, çekmece, dolap vb.) saklanmalıdır.

7. Silikon tabancasını açıkken gözetimsiz bırakmayın. Silikon tabancasını ısıya karşı koruyun. Örn. sürekli güneş ışığına, ateşe, suya ve neme karşı. Patlama riski vardır.

TEKNIK ÖZELLIKLER

Takım Ağırlığı (Alet) 380 g
Boyutlar (Alet) 193 x 57 x 231 L*W*H	(mm)
Gerilim 18 V
Sıcaklık Otomatik Ayar
Silikon Çubuk Rapid ∅12mm
Isıtma süresi yaklaşık 3 – 4 min

Önerilen Pil türü Power for all 2.5 Ah, 4.0 Ah, 6.0 Ah

Önerilen Şarj Cihazı tipi Power for all AL1810CV, AL1830CV, AL18V-20

	İzin verilen ortam sıcaklığı
şarj sırasında 0 to +35°C
kullanım sırasında -20 to +50°C
dopolama sırasında -20 to +50°C

Akünün şarji

Açıklama: Akü kısmı şarjlı olarak teslim edilir. Aküden tam performansı elde edebilmek için ilk kullanımdan önce aküyü şarj cihazında tam olarak şarj edin.

Li-Ion aküler kullanım ömürleri kısalmadan istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez.

Li-Ion aküler Electronic Cell Protection (ECP) sistemi ile derin şarja karşı korumalıdır. Akü deşarj olduğunda elektrikli el aleti koruyucu kesme sistemi ile kapatılır: Elektrikli el aleti artık hareket etmez.

Elektrikli el aletiniz otomatik olarak kapandığında artık açma/kapama şalterine basmayın. Aksi takdirde akü hasar görebilir.

Tasfiye konusundaki talimat hükümlerine uyun.

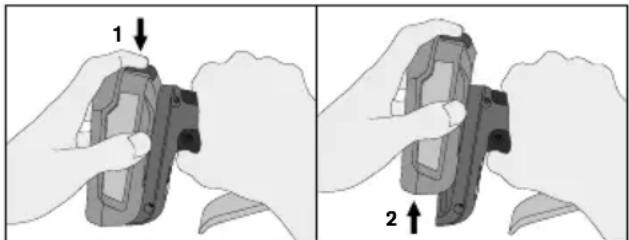

Akünün çıkarılması

Aküyü çıkarmak için boşa alma tuşuna basın ve aküyü çekerek elektrikli el aletinden çıkarın. Bunu yaparken güç kullanmayın.

1 2

ARTIK BATARYA KAPASİTESİ

Bu gösterge (C), takılı pilin kalan kapasitesini gösteren dört kırmızı LED'den oluşur. (Şekil 1)

Cihaza pil takıldığında veya yalnızca tetiğine basıldığında göstergesi açılır. 5 saniye boyunca açık kalır.

Bataryada kalan kapasite azaldıkça daha az LED yanacaktır.

Kalan kapasite %6'nın altına düştüğünde bir LED

yanıp sönmeye başlayacaktır. PİL HATA GÖSTERGELERİ

Pilde bir hata algılanırsa, LED'ler (C) artık kapasite yerine aşağıdaki göstergeleri gösterecek ve alet çalışmayacaktır. (Şekil 1)

Pil hata göstergeleri
Hata türü Pil	göstergesi (Şekil 1.C)		Çözüm
Pil voltajı kritik derecede düşük	10 saniye boyunca yanıp sönen bir LED		Pilin yakında şarj edilmesi gerekecek
Pil çok sıcak	Tüm LED'ler 10 saniye boyunca yanıp sönyor		Kullanımdan önce pilin normal sıcaklığına ulaşmasına izin verin veya normal sıcaklıkta olduğunu kontrol edin.
Pil tanınmadı	10 saniye boyunca yanıp sönen iki LED		Teknik özellikler bölümünde önerilen bir pil kullanınız.

Pil bilgisi
Pil tipi	Yaklaşık çalışma süresi ( dakika )
2.5 Ah	150
4.0 Ah	270
6.0 Ah	480

ÖZELLİKLER

1.A. Ağızlık
1.B. Güç anahtarı
1.C. Pil kapasitesi göstergesi
2.D. LED Göstergesi
2.E. Silikon besleyici
2.F. Strok ayarlayıcı

LED Göstergesi (Fig 2.D.)
Güç anahtan	Yeşil LED	Açıklama
OFF	KAPALI	Kapat
ON	Yanıp söniyor	Isiniyor
ON	AÇIK	Kullanıma hazır

KULLANIM IÇIN TALIMATLAR

1. Pilin şarj edilmiş ve silikon tabancasına bağlı olduğundan emin olun.
2. Güç anahtarını açın.
3. Yeşil LED'in yanıp sönmesi durana kadar aletin ısınmasına izin verin (yaklaşık 3-4 dakika).
4. Aletin arkasına bir silikon çubuğu yerleştirin (Şekil 2.E).
5. Tabanca tamamen ısındığında, erimiş madde ağız kısmından akmaya başlayıncaya dek tetiği hafifçe sıkınız. Eriyik yapışkan akışını durdurmak için tetiği serbest bırakınız.
6. Erimiş silikon çıkışını ve hızını ayarlamak için strok ayarlayıcı ve tetikleyici ile çalışın (Şekil 2.F).
7. Cihazın burun kısmını değiştirmek için, silikon tabancası biraz sıcak, ancak kapalı olmalıdır. Burun kısmını eldiven kullanarak sökün.
8. Bu yapışkan eriyik tabancasının tıkanmasını önlemek için, besleme düzeneğini ve eriyik madde odacığını pislikten ve diğer yabancı madde kalıntı-larından arındırılmış durumda tutunuz.

9. Kullanılmayan yapışkan madde çubuklarını temiz bir ortamda depolayınız.

10. Yapışkan çubuğunu eriyik yapışkan tabancasının arka tarafından çekmeyiniz. Besleme düzeneği, hasara uğrayabilir veya zarar görebilir. Eğer eriyik yapışkan cinsini değiştirmeniz gerekiyorsa, çıkıntı yapan ucu kesip çıkartınız ve geri kalan kısmını yeni eriyik yapışkan çubuğu vasıtasıyla besleyiniz.

11. Sıcak durumdaki tabancayı yan tarafı üzerine yatırmayınız. Isınmış durumdaki tabancayı yukarı pozisyonda, metal sehpa veya tezgâh üzerine, ağız kısmı aşağıya gelecek şekilde tutunuz.
12. Eğer eriyik haldeki yapışkan madde eriyik odacığının girişinden dışarıya kaçmış (akmış) ise ve besleme düzeneğine doğru karışmaya başlamış ise, tabancayı soğumaya bırakınız ve engel olan yapışkanı nazik bir şekilde çıkartınız.
13. Rapid tarafından tavsiye edilenin dışında yapışkan silikon çubuk kullanmayınız.
14. İşiniz bittiğinde güç anahtarını kapatın.

Hiç bir durumda, asla şunları yapmamalisınız:

1. Alet çalışma sıcaklığına kadar ısınmadan önce tetiği zorlamak
2. Yapışkan çubuğun sert şekilde itilmesi, onu asla geriden çıkartmaya teşebbüs etmeyiniz.
3. Silikon tabancası üzerindeki herhangi bir onarım işi üretici veya Rapid tarafından atanan uzman personel tarafından yapılmalıdır.

BAKIM

1. Herhangi bir bakımdan önce pili çıkarın
2. Silikon tabancanızı, özellikle silikon çıkış ucunu toz ve kirden uzak tutun.
3. Aleti kuru veya nemli bir bezle temizleyin. KESİN-LİKLE solvent kullanmayın.
4. Parçaları YAĞLAMAYIN veya GRESLEMEYİN.
5. Aletin hasar görmediğinden emin olun.

UYARI!

Bu aletteki parçaları DEĞİŞTİRMEYİN veya özel tesisatlar TAKMAYIN. Bu, yaralanmaya neden olabilir.

Besleme kablosu hasar görürse, bir tehlikeyi önlemek için imalatçı, servis acentesi veya benzer şekilde kalifiye kişiler tarafından değiştirilmelidir.

GARANTI

Garanti ve garantili onarımlar

Garanti periyodu: İşbu ürün, satın alındığı tarihten itibaren (asıl satış belgesi bunun kanıtı olarak kullanılır)

2 yıl garantilidir.

Garanti şartları: İş bu dokümanda bahsedilen tüm hususlara titizlikle uyulmuş olmalıdır.

Garantili onarımlar: Rapid Satış-Sonrası Hizmeti, işbu el aleti üzerinde garantili onarımlar gerçekleştirmeye onaylı tek servistir.

Garanti kapsamında bir hak iddiasi halinde:

1. Ürünü kendi orijinal ambalajında iş bu ürünün size sağlanmış olduğu mağaza veya alışveriş merkezi-ne iade ediniz,

2. İade edilen ürünün yanında, başlangıç tarihindeki (satış) faturasını beraberinde getiriniz.

İşbu hususlardan birinin herhangi ihlali, durumun RAPID tarafından imalatçısinin garanti kapsamında göz önüne alınmasını engelleyecektir.

PİL İMHA EDİLMESİ

Tükenmiş piller cihazdan çıkartılmalı ve güvenli şekilde bertaraf edilmelidir.

Piller normal evsel atıklarla birlikte atılamaz, zehirli ağır metaller içerebilir ve tehlikeli atık yönetmeliklerine tabidir.

Bu nedenle, kullanılmış pilleri yerel bir toplama noktasına atın.

2012/19/EU

Atık Elektrikli ve Elektronik Ekipman (WEEE)

Elektrikli ve elektronik cihazlar, insan sağlığına ve çevreye zarar verebilecek malzeme ve maddeler içermektedir. Bu sembol, bu cihazın sınıflandırılmamış belediye atığı olarak muamele görmemesi gerektiğini, ayrı olarak toplanması gerektiğini belirtir! Cihazı, AB içinde ve kullanılmış elektrikli ve elektronik ekipman için ayrı toplama sistemleri çalıştıran diğer Avrupa ülkelerinde kullanılmış elektrikli ve elektronik ekipmanın geri dönüşümü için bir toplama noktası aracılığıyla atın. Cihazı uygun şekilde imha ederek, aksi takdirde atık ekipmanın uygunsuz muamelesinden kaynaklanabilecek çevre ve halk sağlığı için olası tehlikeleri önlemeye yardımcı olursunuz. Malzemelerin geri dönüşümü, doğal kaynakların korunmasına katkıda bulunur.

BGX500
