NAVODILA ZA UPORABO BGX500 RAPID

Neupoštevanje vseh spo- daj navedenih navodil lahko povzroči udar električnega toka, požar in/ali resne telesne poškodbe.

Shranite vsa opozorila in na- vodila za prihodnjo uporabo. Izraz

»električno orodje« v opozorilih se nanaša na električno orodje z napajanjem iz električnega omrežja (prek napajalnega kabla) ali baterijsko električno orodje (brez napajalnega kabla).

1) VARNOST NA DELOVNEM OBMOČJU

a) Delovno mesto naj bo čisto in dobro osvetljeno. Nesreče so lahko posledica neurejenih ali slabo osvetljenih delovnih prostorov.

b) Električnih orodij ne uporabljajte

v okoljih, kjer obstaja možnost eksplozije, na primer ob prisotnosti vnetljivih tekočin, plinov ali prahu. Električna orodja ustvarja- jo iskre, ki lahko vnamejo prah ali hlape.

c) Električnega orodja ne uporabljajte v prisotnosti drugih oseb, otrok ali opazovalcev. Zaradi odvračanja pozornosti lahko izgubite nadzor.

2) ELEKTRIČNA VARNOST

a) Električnih orodij ne izpostavljajte dežju in vlažnim pogojem. Voda, ki vstopi v električno orodje, povečuje tveganje udara električnega toka.

3) OSEBNA VARNOST

a) Pri uporabi električnega orodja bodite previdni, pazite, kaj počnete, in uporabljajte zdrav razum. Električnega orodja ne uporabljajte, kadar ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Že samo trenutek nepazljivosti med uporabo električnega orodja lahko povzroči hudo telesno poškodbo.

b) Uporabljajte opremo za osebno zaščito. Vedno nosite zaščitna očala. Zaščitna oprema, kot so zaščitna maska za prah, zaščitni čevlji s podplatom z zaščito proti drsenju, zaščitna čelada ali zaščitne slušalke, ki jo uporabljamo različnim delovnim pogojem ustrezno, zmanjša nevarnost poškodb.

c) Preprečite nenamerni zagon. Preden orodje priklopite na vir napajanja in/ali baterijo, ga dvi-gnete ali prenašate, se prepričajte, da je stikalo za vklop/izklop

v položaju za izklop. Če med prenašanjem električnega orodja držite prst na stikalu ali priklopite orodje, na katerem je stikalo za vklop/ izklop v položaju za vklop, na vir napajanja, lahko povzročite nezgodo.

d) Ne poskušajte seči predaleč. Vedno ohranjajte stabilen položaj nog in ravnotežje. Tako boste lažje nadzorovali električno orodje v nepričakovanih okoliščinah.

e) Oblecite se primerno. Ne nosite ohlapnih oblačil ali nakita. Las, oblačil in rokavic ne približujete premičnim se delom. Premični deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.

f) Ne dovolite, da vam znanje, pridobljeno s pogosto uporabo orodij, omogoča, da postanete samozadovoljni in prezrete načela varnosti orodij. Nepazljivo ravnanje lahko v nekaj sekundah povzroči hude poškodbe.

4) UPORABĄ IN VZDRŽEVANJE ELEKTRIČNEGA ORODJA

a) Električnega orodja ne uporabljajte na silo. Električno orodje uporabljajte samo za ustrezne namene. Z ustreznim električnim orodjem boste delo bolje opravili, uporaba orodja za namen, za katerega je bilo zasnovano, pa je tudi varnejša.

b) Ne uporabljajte električnega orodja, na katerem ne deluje stikalo za vklop/izklop. Katero koli električno orodje, ki ga ne morete krmiliti s stikalom, je nevarno in ga je treba popraviti.

c) Preden napravite kakršne koli prilagoditve, zamenjate dodatno opremo ali električno orodje

shranite, iztaknite vtikač iz vira napajanja in/ali odstranite baterijo. Ti preventivni varnostni ukrepi zmanjšujejo tveganje ne-namernega zagona električnega orodja.

d) Električno orodje v pripravljenosti hranite zunaj dosega otrok. Ne dovolite, da električno orodje uporabljajo osebe, ki niso seznanjene z njegovo uporabo ali temi navodili. Električna orodja so v rokah neusposobljenih uporabnikov nevarna.

e) Skrbite za vzdrževanje električnih orodij. Preverite, ali so kateri gibljivi deli neporavnani ali prekrižani, zlomljeni oz. ali je vidno katero drugo stanje, ki lahko vpliva na delovanje naprave. Poškodovano električno orodje pred uporabo odnesite na popravilo. Številne nesreče so posledica neustreznega vzdrževanja električnega orodja.

f) Električna orodja, dodatno opremo in dele orodja itd. uporabljajte v skladu s temi navodili, upoštevajte pa tudi delovne pogoje in vrsto dela, ki ga želite opraviti. Uporaba električnih orodij za dela, za katera niso namenjena, je lahko nevarno.

g) Naj bodo ročaji in oprijemljive površine suhi, čisti in brez olj in maščob. Drseči ročaji in oprijemljive površine ne omogočajo varnega upravljanja in nadzora orodja v nepričakovanih situacijah.

5) UPORABA IN VZDRŽEVANJE AKUMULATORSKIH ORODIJ

a) Upoštevajte navodila proizvajalca baterije.

b) Uporabljajte samo vrste baterij, priporočene v spodnjem razdelku »Tehnične specifi kacije«.

c) Akumulatorske baterije ne odpi- rajte.

d) Pazite, da ne pride do kratkega stika baterij.

e) Ne mečite baterij v ogenj.

f) V napravi ne puščajte izrabljenih baterij. Te lahko korodirajo in sproščajo kemikalije, ki škoduje- jo vašemu zdravju in napravi.

g) Če naprave dalj časa ne uporabljate, odstranite baterije, da preprečite njihovo puščanje.

6) UPORABA IN VZDRŽEVANJE POLNILNIKA

a) Uporabljajte samo polnilnike, priporočene v spodnjem razdelku »Tehnične specifi kacije«.

b) Polnite samo Bosch litij-ionske akumulatorske baterije s kapaciteto 1,5 Ah (4 akumulatorske baterijske celice ali več). Nape-tost akumulatorske baterije mora ustrezati polnilni napetosti polnil-nika. Ne polnite akumulatorskih baterij, ki niso namenjene ponov-nemu polnjenju. Drugače obstaja nevarnost požara in eksplozije.

c) Ne hranite polnilnika v umaza-nem ali vlažnem okolju.

d) Pred vsako uporabo preverite polnilnik, kabel in vtič. Če opazite kakršne koli poškodbe, polnilnika ne uporabljajte. Polnilnika ne odpirajte sami, popravilo lahko opravi samo usposobljen strokovnjak, in to izključno z originalnimi nadomestnimi deli. Poškodbe na polnilniku, kablu in vtiču povečajo tveganje električnega udara.

e) Polnilnika ne uporabljajte na

lahko vnetljivi podlagi (npr. papir, blago itd.) oz. v vnetljivem okolju. Ker se polnilnik med polnjenjem segreje, obstaja nevarnost požara.

f) Polnilne baterije je pred polnjenjem treba vzeti iz aparata.

7) SERVISIRANJE

a) Servis električnega orodja naj opravlja samo usposobljen serviser, ki naj uporabi samo ustrezne nadomestne dele. Samo tako boste ohranili varnost električnega orodja.
b) Nikdar ne popravljajte poško- dovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajalec ali poo- blaščeni serviser.

VARNOSTNA OPOZORILA ZA LEPILNO PIŠTOLO

OPOZORILO: To orodje je treba odlagati na stojalo, ko ga ne uporabljate.

1. Ta aparat lahko uporabljajo otroci, stari od 8 let in več in osebe z zmanjšano telesno, senzorično in duševno sposobnostjo ali pomanjkanjem izkušenj in znanja, če so varno nadzorovani ali poučeni o uporabi naprave in razumejo vključene nevarnosti. Otroci se ne smejo igrati z napravo. Čiščenje in vzdrževanje ne smejo izvajati otroci brez nadzora.

2. V napravo nikoli ne vstavljajte predmetov, razen palčk lepila ∅12mm proizvajalca Rapid.

3. Nikoli ne odstranite palčke lepila, ki ste jo že vstavili.
4. Normalno je, da se to orodje med uporabo precej segreje. To

je normalno in ne nakazuje na težavo.

1. Vroče površine: šoba naprave in lepilo se lahko segrejeta na temperaturo pribl. 190 °C. Segrete šobe ali vročega lepila se ne dotikajte. Preprečite kakršenkoli stik s kožo. Če se opečete, dajte opečeni del telesa nemudoma pod mrzlo vodo. Ne poskušajte odstraniti večje količine lepila brez zdravniške pomoči.

2. Nekateri materiali so občutljivi na toploto in se lahko poškodujejo ob stiku z vročo šobo ali celo ob stiku z vročim lepilom. Če je mogoče, preizkusite lepilo na kosu odpadnega materiali ali skriterm delu predmeta, ki ga boste popravili.

3. Ko končate z uporabo naprave, izklopite stikalo in počakajte, da se ohladi. Lepilne pištole nikoli ne potapljajte v vodo ali druge tekočine, da bi pospešili proces hlajenja. Pustite, da se ohladi samo na zraku. Lepilno pištolo shranjujte v zaprtem, suhem in varnem prostoru (škatla z orodjem, predal, omara itd.).

4. Lepilne pištole ne puščajte brez nadzora, ko je vklopljena. Lepilno pištolo zaščitite pred vročino, npr. proti neprekinjeni sončni svetlobi, ognju, vodi in vlagi. Obstaja nevarnost eksplozije.

TEHNIČNE SPECIFIKACIJE

Teža orodja (samo orodje) 380 g
Dimenzije orodja (samo orodje) 193 x 57 x 231 L*W*H (mm)
Napetost 18 V
Temperatura Samonastavljiv
Palčke lepila Rapid ∅12mm
Čas segrevanja pribl. 3 – 4 min
Priporočena vrsta baterije Power for all 2,5 Ah, 4,0 Ah, 6,0 Ah
Priporočena vrsta polnilca Power for all AL1810CV, AL1830CV, AL18V-20
	Dovoljena temperatura okolice
med polnjenjem 0 to +35°C
med uporabo -20 to +50°C
med shranjevanjem -20 to +50°C

Polnjenje akumulatorske baterije

Opozorilo: Akumulatorsko baterijo dobavimo delno napolnjeno. Da bi lahko akumulatorska baterija razvila svojo polno zmogljivost, jo morate pred prvo uporabo v celoti napolniti s priloženim polnilnikom.

Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite, ne da bi ji pri tem skrajšali življenjsko dobo. Prekinitev postopka polnjenja, akumulatorske baterije ne poškoduje.

Litijevo-ionski baterija je s sistemom „Electronic Cell Protection (ECP)“ zaščitena pred popolnim izpraznjenjem. Pri izpraznjenem akumulatorju se električno orodje s pomočjo zaščitnega stikala izklopi: vstavno orodje se ne premika več.

Po samodejnem izklapljanju električnega orodja ne pritiskajte vklopno/izklopnega stikala. Akumulatorska baterija se lahko poškoduje.

Upoštevajte navodila za odstranjevanje odsluženih naprav.

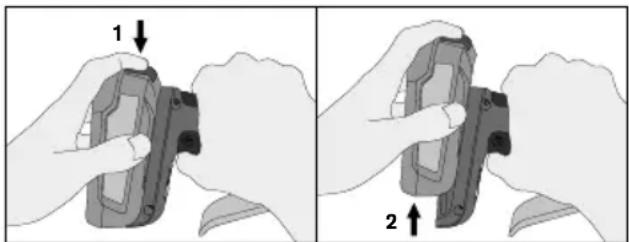

Odstranitev akumulatorske baterije

Če želite odstraniti baterijo, pritisnite gumb za sprostitev baterije in jo povlecite nazaj in iz električnega orodja. Pri tem ne uporabljajte sile.

Ta indikacija (C) je sestavljena iz štirih rdečih LED diod, ki prikazujejo preostalo kapaciteto vstavljene baterije. (Slika 1)

Indikacija se vklopi, ko v orodje vstavite baterijo ali pritisnete samo sprožilec. Vklopljeno ostane 5 sekund.

Ko se preostala kapaciteta v bateriji zmanjša, bo prižganih vse manj LED diod.

Ko je preostala zmogljivost pod 6 %, začne utripati ena LED dioda.

INDIKACIJE NAPAKE BATERIJE

Če je zaznana napaka v bateriji, bodo LED diode (C) namesto preostale kapacitete prikazale naslednje indikacije in orodje ne bo delovalo. (Slika 1)

Indikacije napake baterije
Vrsta napake	Indikator baterije (Slika 1.C) Rešitev
Napetost baterije je kritično nizka.	Ena LED dioda utripa 10 sekund.		Baterijo bo kmalu treba napolniti.
Baterija je pretopla.	Vse LED diode utripajo 10 sekund.		Pred uporabo počakajte, da balerija doseže normal- no temperaturo.

Baterija ni prepoznana.

Dve LED diodi utripata 10 sekund.

Uporabite priporočeno bat-erijo iz razdelka »Tehnične specifi kacije«.

Informacije o bateriji
Vrsta baterije Pribl. čas delovanja (min)
2.5 Ah 150
4.0 Ah 270
6.0 Ah 480

LASTNOSTI

1.A. Šoba
1.B. Stikalo za vklop/izklop
1.C. Kazalnik kapacitete baterije
2.D. LED indikator
2.E. Vhod za lepilo
2.F. Nastavitev pretoka lepila

LED indikator (Fig 2.D.)
Stikalo za vklop/izklop Zelena	LED Pojasnilo
OFF	Izklopljeno	Izklopljeno
ON	Utripajoče	Segrevanje
ON	Vklopljeno	Pripravljeno za uporabo

NAVODILA ZA UPORABO

1. Prepričajte se, da je baterija napolnjena in priključena na lepilno pištolo.
2. Vklopite stikalo za vklop/izklop.
3. Pustite, da se orodje segreva, dokler zelena LED ne preneha utripati (približno 3-4 minute).
4. Lepilno palčko vstavite na zadnji strani orodja (slika 2.E).
5. Ko je pištola za lepilo segreta, počasi stisnite sprožilec, da iz šobe izteče stopljen material. Spustite sprožilec, da prekinete iztekanje lepila.
6. Z gumbom za nastavitev pretoka lepila in sprožilcem, prilagodite količino in hitrost izhoda stopljenega lepila (slika 2.F).
7. Če želite zamenjati šobo, mora biti lepilna pištola malo topla, vendar izključena. Odvijte šobo z rokavicami.
8. Da bi preprečili mašenje pištole za lepljenje, mehanizem za podajanje in talilna komora ne smeta priti v stik z umazanijo in drugimi tujki.
9. Neuporabljene palčke lepila hranite na čistem mestu.
10. Ne vlecite palčke lepila iz zadnje strani lepilne pištole. Pride lahko do poškodbe ali okvare podajalnega mehanizma. Če morate spremeniti tip lepila, odrežite del palčke, ki moli iz naprave, in potisnite preostali del z novo palčko lepila.
11. Segrete pištole ne odlagajte na bočno stran. Segreta pištola naj bo vedno v pokončnem položaju, na kovinskem stojalu ali delovni mizi, šoba pa naj gleda navzdol.
12. Če stopljeno lepilo izstopi iz vhoda talilne komore in vpliva na podajalni mehanizem, počakajte, da se pištola ohladi in pazljivo odstranite odvečno lepilo.
13. Uporabljajte le lepila, ki jih je priporočilo podjetje Rapid.
14. Ko končate, izklopite stikalo za vklop.

V noben primeru ne smete:

1. Na silo pritiskati na sprožilec, preden se je orodje segrelo na delovno temperaturo.
2. Potiskati palčke lepila, je poskušati odstraniti iz zadnjega dela naprave.
3. Popravljati lepilne pištole; vsa popravila na pištoli naj izvaja proizvajalec ali osebje pooblaščeno s strani Rapid-a.

VZDRŽEVANJE

1. Pred kakršnim koli vzdrževanjem odstranite baterijo
2. Naj bo orodje, zlasti izhodna odprtina za lepilo, brez prahu in umazanije.
3. Orodje očistite s suho ali vlažno krpo. NIKOLI ne uporabljajte nobenih topil.
4. NE oljite ali mažite nobenih delov.
5. Prepričajte se, da orodje ni poškodovano.

OPOZORILO!

NE spreminjajte delov tega orodja ali nanj pritrjujte posebnih nastavkov. To lahko vodi do telesnih poškodb.

Če je napajalni kabel poškodovan, ga mora zamenjati proizvajalec, njegov servis ali podobno usposobljene osebe, da se izognete nevarnosti.

GARANCIJA

Garancija in popravila v okviru garancije

Garancijsko obdobje: garancijsko obdobje za ta izdelek je 2 leti od datuma nakupa (kot dokazilo velja originalni račun).

Garancijski pogoji: v celoti je treba upoštevati vse točke, ki so navedene v tem dokumentu.

Popravila v okviru garancije: servisna služba Rapid je edina potrjena servisna služba, ki sme na tem orodju izvajati popravila v okviru garancije.

V primeru garancijskega zahtevka:

1. Vrnite izdelek v originalni embalaži v prodajalno ali dobavitelju, ki vam je ta izdelek dobavil.

2. Izdelku priložite originalni račun, na katerem je naveden datum nakupa.

Podjetje RAPID v primeru kršitve katerekoli točke ne more zagotoviti garancije proizvajalca.

ODSTRANJEVANJE BATERIJE

Izpraznjene baterije vzemite iz aparata in jih varno zavrzite.

Baterij ne smete odvreči skupaj z običajnimi gospodinjskimi odpadki, ker lahko vsebujejo strupene težke kovine in zanje veljajo predpisi o nevarnih odpadkih.

Zato rabljene baterije zavrzite na lokalni zbirni točki.

2012/19/EU

Odpadna električna in elektronska oprema (OEEO)

Električne in elektronske naprave vsebujejo materiale in snovi, ki lahko škodljivo vplivajo na zdravje ljudi in okolje.. Ta simbol pomeni, da s to napravo ne smete ravnati kot z nesortiranimi komunalnimi odpadki, ampak jo je treba zbirati ločeno! Napravo zavrzite na zbirnem mestu za recikliranje odpadne električne in elektronske opreme znotraj EU in drugih evropskih držav, ki upravljajo ločene sisteme za zbiranje odpadne električne in elektronske opreme. Če pravilno odstranite napravo, se izognete morebitnim nevarnostim za okolje in javno zdravje, ki bi jih sicer lahko povzročila nepravilna obdelava odpadne opreme. Recikliranje materialov prispeva k ohranjanju naravnih virov.

BGX500
