РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ C6587PW 3M

избори на менюто: Меню "Изображение" Меню "Дисплей" Меню "Аудио" Меню "Включване"

Перед использованием данного устройства прочесть, понять и следовать всей информации по безопасности, содержащейся в кратком руководстве пользователя, размещенном по следующему адресу www.3M.co.uk/TouchUserGuides. Сохранить краткое руководство пользователя для дальнейшего использования.582 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании

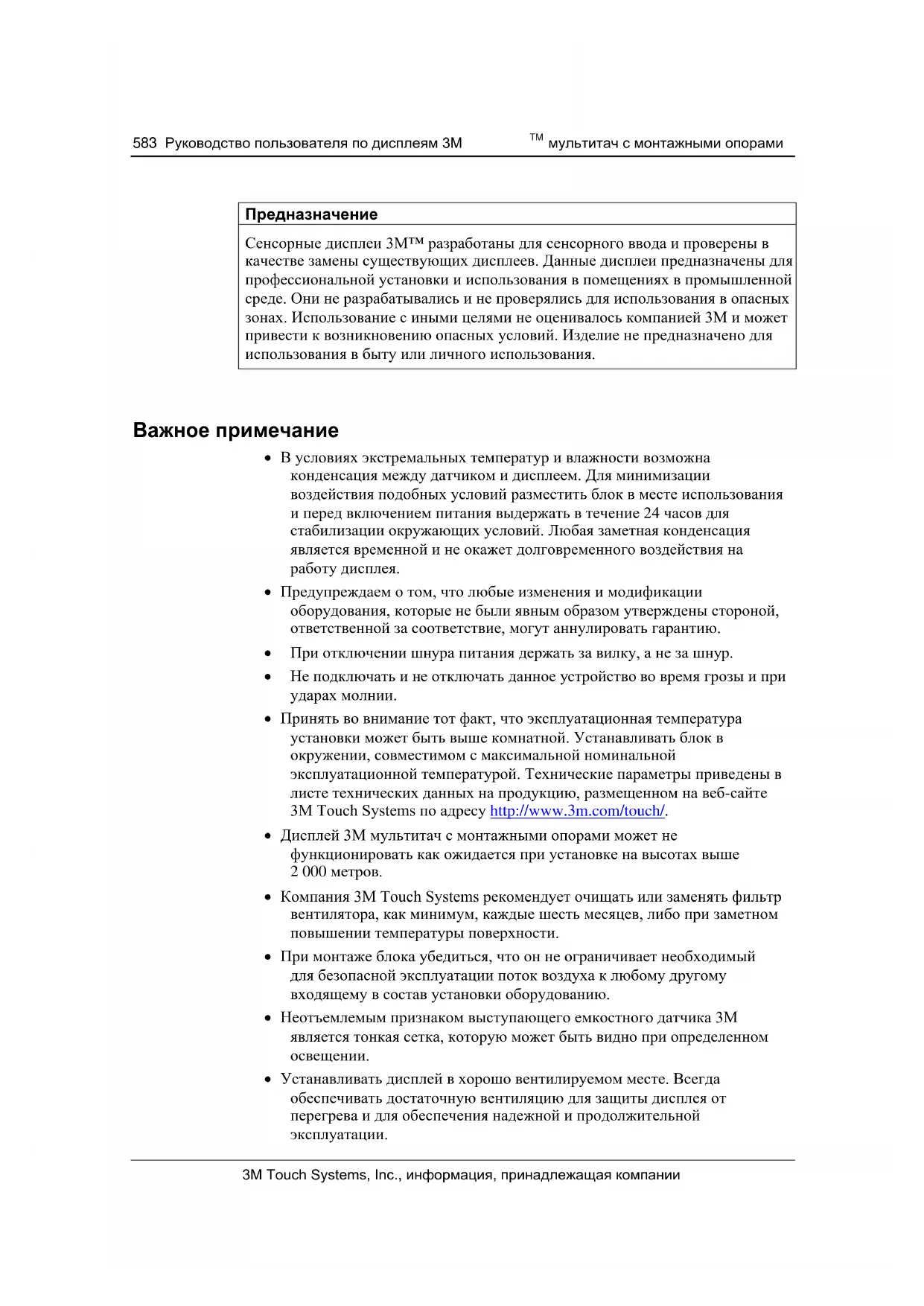

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Предназначение Сенсорные дисплеи 3M™ разработаны для сенсорного ввода и проверены в качестве замены существующих дисплеев. Данные дисплеи предназначены для профессиональной установки и использования в помещениях в промышленной среде. Они не разрабатывались и не проверялись для использования в опасных зонах. Использование с иными целями не оценивалось компанией 3М и может привести к возникновению опасных условий. Изделие не предназначено для использования в быту или личного использования.

Важное примечание В условиях экстремальных температур и влажности возможна конденсация между датчиком и дисплеем. Для минимизации воздействия подобных условий разместить блок в месте использования и перед включением питания выдержать в течение 24 часов для стабилизации окружающих условий. Любая заметная конденсация является временной и не окажет долговременного воздействия на работу дисплея. Предупреждаем о том, что любые изменения и модификации оборудования, которые не были явным образом утверждены стороной, ответственной за соответствие, могут аннулировать гарантию. При отключении шнура питания держать за вилку, а не за шнур. Не подключать и не отключать данное устройство во время грозы и при ударах молнии. Принять во внимание тот факт, что эксплуатационная температура установки может быть выше комнатной. Устанавливать блок в окружении, совместимом с максимальной номинальной эксплуатационной температурой. Технические параметры приведены в листе технических данных на продукцию, размещенном на веб-сайте 3M Touch Systems по адресу http://www.3m.com/touch/. Дисплей 3M мультитач с монтажными опорами может не функционировать как ожидается при установке на высотах выше 2 000 метров. Компания 3M Touch Systems рекомендует очищать или заменять фильтр вентилятора, как минимум, каждые шесть месяцев, либо при заметном повышении температуры поверхности. При монтаже блока убедиться, что он не ограничивает необходимый для безопасной эксплуатации поток воздуха к любому другому входящему в состав установки оборудованию. Неотъемлемым признаком выступающего емкостного датчика 3М является тонкая сетка, которую может быть видно при определенном

Устанавливать дисплей в хорошо вентилируемом месте. Всегда обеспечивать достаточную вентиляцию для защиты дисплея от перегрева и для обеспечения надежной и продолжительной эксплуатации.584 Руководство пользователя по дисплеям 3M

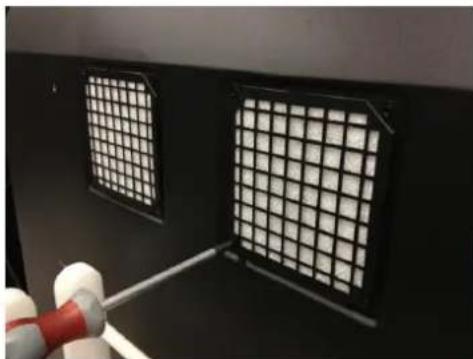

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Не подвергать данный дисплей воздействию прямых солнечных лучей или тепла. Пассивный нагрев может привести к повреждению корпуса и других компонентов. Не устанавливать данный дисплей в зонах возможных сильных вибраций. Например, расположенное рядом производственное оборудование может генерировать сильные вибрации. Вибрации могут привести к пропаданию цветности картинки или к плохому качеству изображения. Упомянутые в данном руководстве сенсорные контроллеры 3М являются USB-совместимыми полноскоростными устройствами. 3М не гарантирует USB-совместимости в соответствии с параметрами USB. Включение встроенного вентилятора обусловливается внутренней температурой. Вентилятор включается после того, как внутренняя температура превысит внешнюю. Система отключится при достижении внутренней температурой критического уровня. Показатели к обслуживанию и ремонту Не пытайтесь обслуживать данный блок самостоятельно. Исключение составляет замена фильтра. Отключите дисплей и обратитесь к уполномоченному сервисному персоналу в том случае, если: На продукцию попала жидкость. Продукция не работает должным образом при соблюдении указаний по эксплуатации. Наблюдаются значительные изменения в работе, указывающие на необходимость сервисного обслуживания. Кабель питания или вилка повреждены или изношены. Порядок замены фильтра Компания 3M Touch Systems рекомендует очищать или заменять фильтр вентилятора, как минимум, каждые шесть месяцев, либо при заметном повышении температуры поверхности. Удалить винты крышки фильтра; Снять крышку фильтра и фильтр; Заменить фильтр (используйте фильтр 3M № 98-1100-0230-4); Установить крышку на место.585 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании

Уход за датчиком касания и его очистка Периодически очищать стеклянную поверхность датчика касания. Перед очисткой отключить дисплей. Лучшим средством для очистки датчика касания является смесь изопропилового спирта и воды в равных пропорциях. Наносить чистящее средство мягкой неворсистой тряпкой. Не использовать шкурку. Сначала смочить тряпку, потом протереть ей датчик. Нанести чистящее средство на ткань, а не на датчик, что предотвратит попадание капель внутрь дисплея или образование пятен на экране. Служба поддержки компании 3M Touch Systems Для загрузки программного обеспечения МТ 7, драйверов и технической документации воспользуйтесь веб-сайтом 3M Touch Systems http://www.3m.com/touch/. «Горячая» линия: 978 -659 -9200 Факс: 978-659-9400 Бесплатный номер: 1-866-407-6666 (вариант 3) Электронная почта: US-TS-techsupport@mmm.com Контакты компании 3M Touch Systems Контактная информация для всех офисов находится по адресу: http://www.3m.com/touch/.586 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Глава 1 Настройка дисплея 3M мультитач Для настройки дисплея выполнить следующее: Распаковать компоненты; Подключить видеокабель, кабели сенсорного дисплея и кабель питания; Включить дисплей и проверить настройки; Если операционная система не поддерживает сенсорный ввод, установить программное обеспечение 3M MicroTouch™ MT7. Требования к системе Для данного дисплея необходим персональный компьютер (ПК). ПК должен иметь USB порт или порт для последовательного подключения RS-232 (только C3266PW). Подключить кабель датчика касания к коммуникационному порту. Персональный компьютер должен быть оснащен видео-платой, на нем должен уже быть установлен драйвер дисплея. Примечание. Перед настройкой дисплея 3M мультитач прочесть раздел «Важная информация по безопасности» в начале данного документа. Распаковка сенсорного дисплея Осторожно распаковать картонную упаковку и проверить содержимое. Дисплей 3М мультитач включает следующее:

Кабель USB 9-контактный последовательный кабель RS-232 (2 шт. только для C3266PW)

Кабель VGA Кабель DVI587 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании

Кабель питания американского формата Кабель HDMI

Кабель питания европейского формата (дополнительно) Кабель питания английского формата (дополнительно)

Аудио кабель Кабель дисплейного порта588 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Подключение сенсорного дисплея Примечание. Предупреждаем о том, что любые изменения и модификации оборудования, которые не были явным образом утверждены стороной, ответственной за соответствие, могут аннулировать гарантию. Для подключения дисплея мультитач:

1. Перед подключением или отключением сенсорного дисплея выключить

2. Выбрать подходящий видеокабель: Display Port, HDMI, DVI или VGA.

Подключить один конец видеокабеля к видео-разъему дисплея. Подключить второй конец кабеля к видеоплате компьютера.

3. Подключить один конец кабеля датчика касания USB к ЖК дисплею,

подключить второй конец кабеля к имеющемуся порту вашего компьютера. Для дисплея C3266PW имеется возможность подключить последовательный порт RS-232 вместо USB. Примечание. Не подключать к дисплею одновременно последовательный кабель и кабель USB. Выбирайте только один из кабелей.

4. Подключить шнур питания к соответствующим образом заземленному

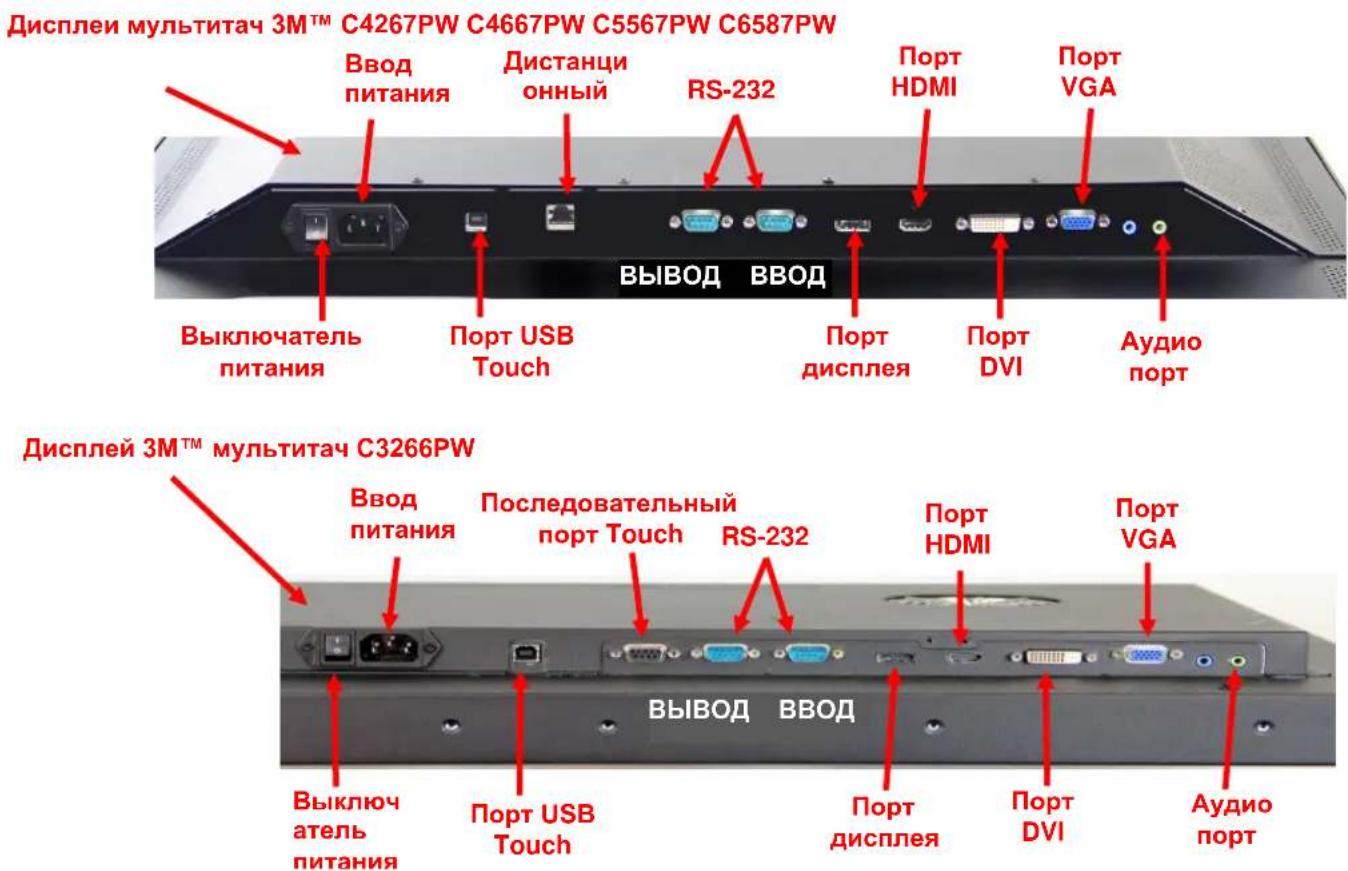

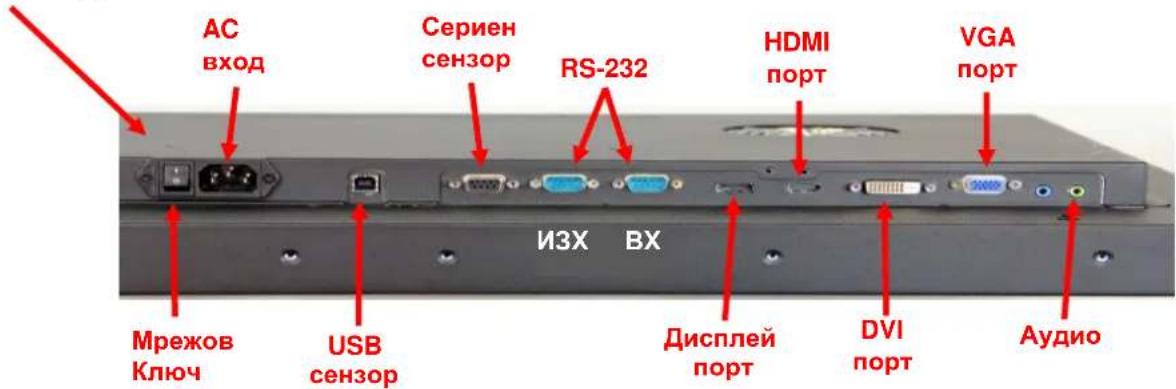

Порт USB Touch Последовательный порт Touch

DVI Дисплей 3M™ мультитач C3266PW RS-232589 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Функции мультимедиа Дисплей 3М мультитач поставляется со встроенными динамиками и аудио- кабелями, которые возможно подключить к ПК. Проверка дисплея мультитач Примечание. Дисплеи 3M мультитач оснащаются расположенными на боку дисплея световым индикатором питания и органами управления видеоизображением. Убедиться, что все кабели подключены правильно. Затянуть все кабельные винты. Включить расположенный на задней поверхности дисплея выключатель

Для проверки дисплея:

1. Включить компьютер.

2. Убедиться в отображении видеоизображения. При отсутствии изображения

проверить светодиодный индикатор и убедиться, что дисплей не находится в энергосберегающем режиме (янтарный цвет индикатора).

3. Убедиться, что видеоизображение расположено по центу экрана. По

необходимости отрегулировать изображение при помощи органов управления изображением. Возможно отрегулировать органы управления изображением так, чтобы они соответствовали вашим предпочтениям. Дополнительную информацию см. далее в разделе «Настройка видеодисплея». Монтаж типа VESA

VESA (мм) Размеzр винта и максимальная

вспомогательных компонентов C3266PW 200 X 200 M4 x 8 15 кг (33 фунта)

C6587PW 400 X 400 M8 X 20 64 кг (141,1 фунта)590 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Доступ к органам контроля видеоизображением Дисплей 3M мультитач имеет семь кнопок, расположенных на боковой поверхности дисплея. Данные кнопки используются для навигации по -экранному меню и для настройки дисплея. При монтаже дисплея 3М мультитач обеспечить доступ к органам управления изображением. При установке в тесном пространстве и необходимости обеспечения доступа возможно применение дистанционного управления (компонент № 98-1100- 0330-2) (только для моделей C4267PW, C4667PW, C5567PW, C6587PW). Зазоры и вентиляция Для обеспечения должной вентиляции при монтаже оставить с задней стороны дисплея 3М мультитач не менее двух дюймов свободного пространства. Блоки имеют вентиляционные отверстия в верхней и нижней частях задней стороны — не блокировать данные отверстия во время монтажа. Всегда обеспечивать достаточную вентиляцию для защиты дисплея от перегрева и для обеспечения надежной и продолжительной эксплуатации. Примечание. Оставить около вводных отверстий вентилятора не менее 2 дюймов свободного пространства. Данные по минимальной и максимальной эксплуатационной температуре, а также по влажности см. в опубликованных ТУ. Лист технических данных на сенсорные системы 3М см. на веб-сайте по адресу http://www.3m.com/touch/. Требования к видео-плате Для работы с дисплеями 3М мультитач ваш компьютер должен быть оснащен видео-платой, поддерживающей разрешение видеоизображения в 1 920 x 1 080. При наличии системы С65 с разрешением 4К возможно получить более высокое разрешение. Использование стандартных органов управления видео-

В дополнение к стандартным органам управления дисплея на каждой видео- плате имеются органы управления, позволяющие изменить настройки дисплея. Программное обеспечение и драйвер каждой видео-платы уникальны. В большинстве случаев возможно изменить подобные настройки с использованием программы или инструмента, предоставляемых изготовителем видео-платы.591 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Поддерживаемые режимы отображения видео и частота

Ваша видео-плата должна поддерживать один из указанных далее режимов отображения. При выборе неподдерживаемого режима дисплей может прекратить работу, либо отображать неудовлетворительное изображение. Режим отображения Частота обновления (Гц) 640 x 480

3840 x 2160 60 (только для C6587PW) Изменение настроек дисплея После подключения дисплея 3М мультитач и включения компьютера может потребоваться изменить настройки дисплея. Для дисплея 3М мультитач идеальными являются следующие настройки (кроме С65 — см. значения в приведенной ранее таблице): Режим отображения (разрешение видео) 1920 х 1080 Частота обновления (вертикальная синхронизация) 60 Гц Глубина цвета (количество цветов) не менее 16 бит (высокой цветности) Регулировка видео дисплея 3М мультитач Органы управления для регулировки дисплея расположены на задней стороне дисплея 3М мультитач. Кнопки позволяют отображать экранное -меню и настраивать видеоизображение. Перед выполнением регулировок: Отрегулировать органы управления при нормальном освещении. При выполнении настройки отображать проверочное изображение или

Органы управления Дисплей 3М мультитач имеет органы управления для настройки видео- отображения592 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании

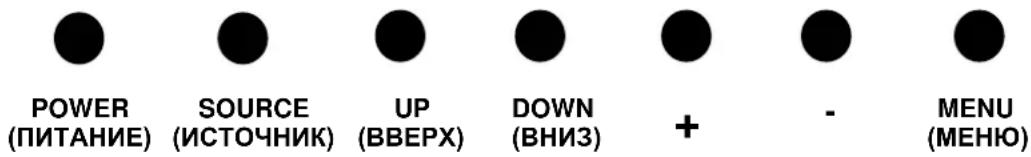

Power (Питание) -- Включает и выключает дисплей. Source (Источник) -- Выбирает подходящий источник входного сигнала: VGA, HDMI, порт Display или DVI. Настройки сохраняются автоматически. Up (Вверх) -- Нажать для перемещения по меню и из меню в выбранный

Down (Вниз) -- Нажать для перемещения по меню и из меню в выбранный пункт. + (символ «плюс») – Нажать для увеличения громкости. - (символ «минус») – Нажать для уменьшения громкости. Menu (Меню) -- Отображает или скрывает экранное меню, используется как кнопка Select (Выбор) при просмотре пунктов меню. Дополнительная информация приведена далее в разделе «Навигация по меню». Если не будет нажата ни одна кнопка, время ожидания программы настройки дисплея истечет (настраивается в промежутке до 30 секунд), после чего меню будет скрыто. Для отображения меню необходимо в любое время нажать кнопку Menu (Меню) еще раз. Нажатие кнопки Menu (Меню) открывает экранные меню, используемые для управления Picture (картинкой), Color (цветностью), Display (дисплеем), OSD Settings (настройками экранного меню) и Setup (настройками) так, как показано далее. Навигация по меню Для настройки экранного меню:

1. Выбрать кнопку Menu (меню) для вызова экранного меню

2. Использовать кнопки Up (вверх) и Down (вниз) для перемещения по

пунктам меню: Меню Image (изображение) Меню Display (дисплей) Меню Audio (аудио) Меню Setup (настройка)

3. После выделения желаемого меню нажать кнопку Menu (меню) еще раз

для выбора данного меню.

4. Использовать кнопки Up (вверх) и Down (вниз) для перемещения по

пунктам меню: Например, после выбора меню Picture (изображение) использовать кнопки Up/Down (вверх/вниз) для выбора пунктов Brightness (яркость), Contrast (контраст) или Sharpness (четкость).

5. После выделения желаемого пункта нажать кнопку Menu (меню) еще

раз для выбора данного пункта.

6. Использовать кнопки Up (вверх) и Down (вниз) для увеличения или

уменьшения значения параметра.

7. Выполненный выбор сохраняется автоматически.593 Руководство пользователя по дисплеям 3M

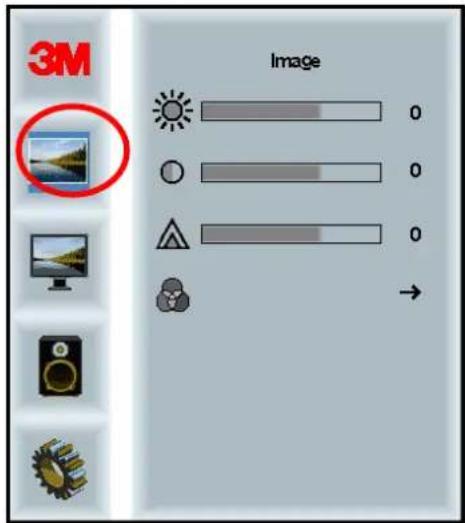

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Меню Image (изображение) Включает пункты Brightness (яркость), Contrast (контрастность) и Sharpness (четкость). Brightness (яркость) Выбор функции Brightness (яркость) позволяет отрегулировать яркость подсветки дисплея.

Contrast (контрастность) Выбор функции Contrast (контрастность) увеличивает или уменьшает силу (осветление или затемнение) изображения.

Sharpness (резкость) Регулирует качество изображения, делая его более резким или более размытым (специально для текстового режима).

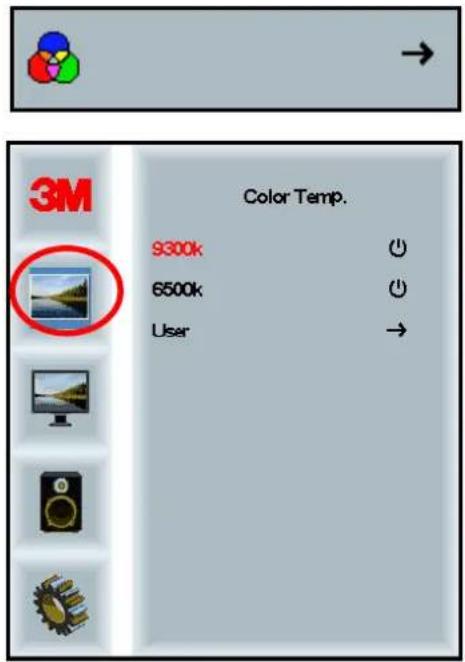

Color Settings (Настройки цветности) Включает варианты 9300k, 6500k, и User Defined Color (определенный пользователем цвет).594 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании

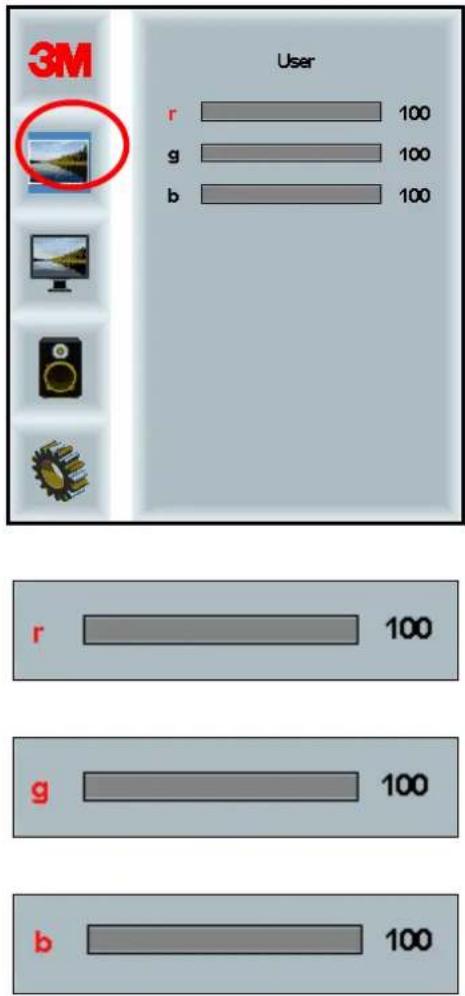

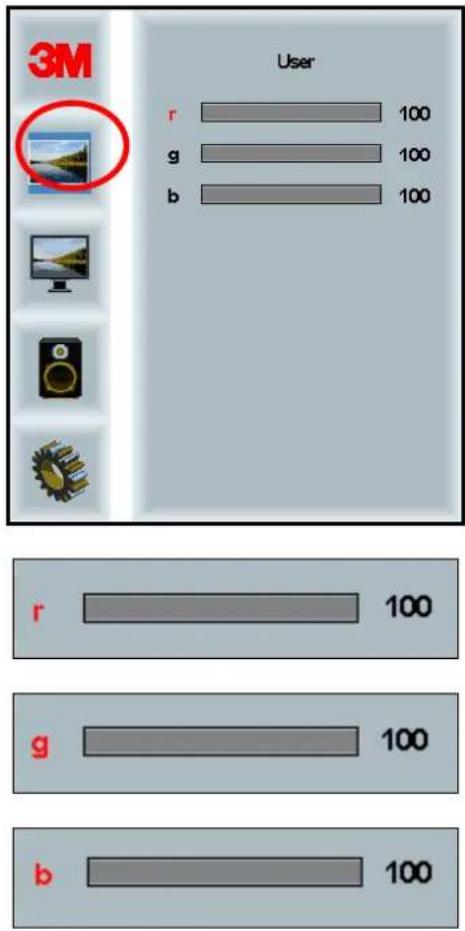

User Defined Settings (определяемые пользователем настройки) Настройка каналов Red (красного), Green (зеленого) и Blue (синего) цвета по собственному желанию.595 Руководство пользователя по дисплеям 3M

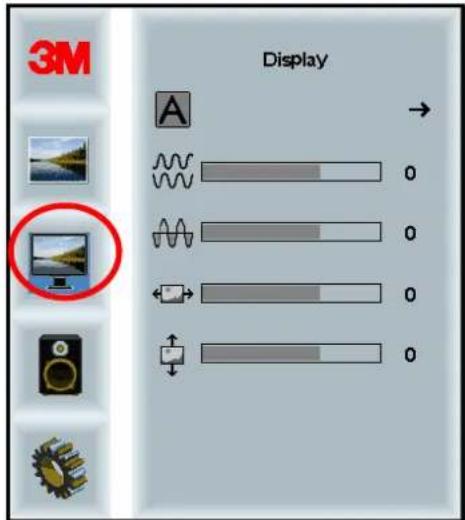

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Меню Display (дисплей) Включает пункты Auto Configure (автоматическая настройка), Horizontal Position (положение по горизонтали), Vertical Position (положение по вертикали), Clock (часы) и Phase (фаза). Auto Configure (автоматическая конфигурация) Выполняет автоматическую настройку Clock (часов), Phase (фазы), Vertical (изменение положения по вертикали) и Horizontal (изменение положения по горизонтали). При выполнении Auto Configure (автоматической настройки) дисплей постарается обнаружить лучшие настройки. Если пользователь не удовлетворен автоматическими настройками, возможно выполнить ручную тонкую настройку так, как описано далее. Phase (фаза) Отрегулировать данную настройку таким образом, чтобы вертикальные полосы видео-помех были заменены равномерной картинкой по всему экрану, либо до полного пропадания помех. Clock (часы) Если часы не будут настроены должным образом, могут наблюдаться регулярные вертикальные полосы или помехи изображения. Полосы помех обычно удаляются при выполнении Auto Adjust (автоматической регулировки). Если полосы помех по-прежнему присутствуют, настройку возможно выполнить вручную.596 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании H Position (изменение положения по горизонтали) Перемещает изображение на экране по горизонтали влево или вправо.

V Position (изменение положения по вертикали) Перемещает изображение на экране по вертикали вверх или вниз. Меню Audio (аудио) Volume (громкость) Mute (выключить звук)597 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Audio Select (выбор аудио)

Входящие аудио сигналы поступают через цифровые видеовходы, порт HDMI и порт Display. Если не выбран внешний источник аудио сигнала, указанные ранее источники считаются приоритетными.598 Руководство пользователя по дисплеям 3M

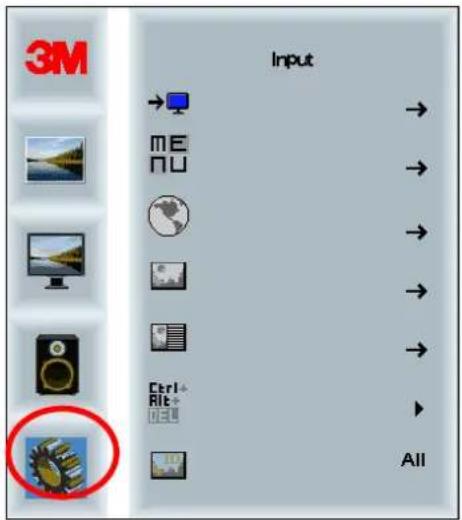

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Меню System (система) Включает следующие пункты: Input Source (источник входного сигнала), Menu Settings (настройки меню), Languages (язык), Aspect Ratio (соотношение сторон), Dynamic Contrast Ratio (динамическая контрастность), Factory Reset (сброс на заводские настройки) и Monitor ID (идентификационный номер

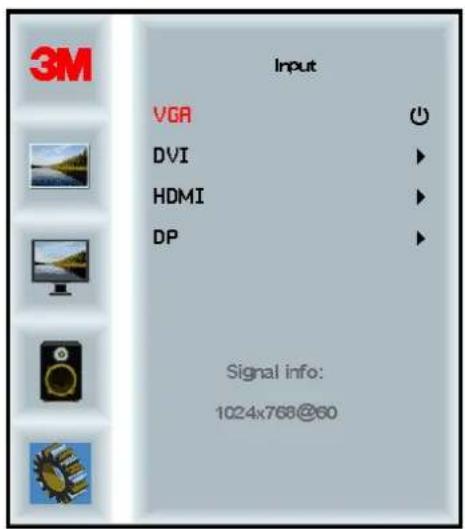

Source (источник) Данная функция позволяет выбрать в качестве источника сигнала дисплея VGA, DVI, HDMI или DP.599 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Menu Settings (настройки меню) Изображения экрана могут отличаться в зависимости от модели дисплея, но основное содержание остается неизменным. Включает следующие пункты: OSD Timer (таймер экранного меню), OSD Horizontal position (изменение положения экранного меню по горизонтали), OSD Vertical Position (изменение положения экранного меню по вертикали) и OSD Transparency (прозрачность экранного меню).

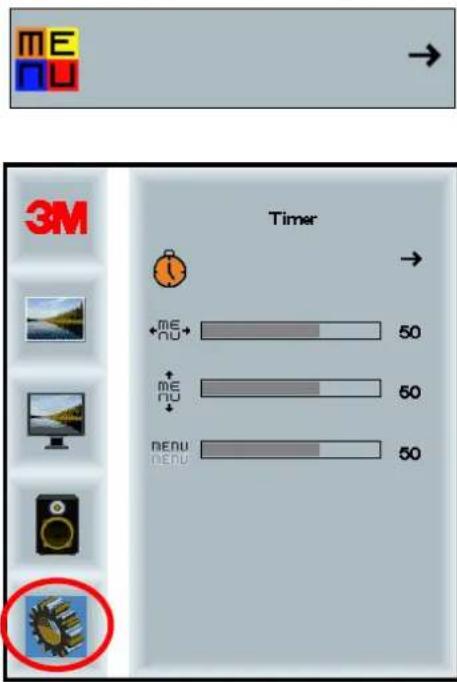

OSD Timer (таймер экранного меню) Определяет, насколько долго меню отображается на экране.600 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании

OSD H Position (изменение положения экранного меню по горизонтали) Регулирует изменение положения экранного меню по горизонтали.

OSD V Position (изменение положения экранного меню по

Регулирует изменение положения экранного меню по вертикали.

Transparency (прозрачность) Регулирует прозрачность экранного меню.

Language (язык) Задает язык экранного меню. Возможно выбрать English (английский), French (французский), German (немецкий), Italian (итальянский), Spanish (испанский), Japanese (японский) и Chinese (китайский) язык.601 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Aspect Ratio (соотношение сторон) Задает предпочтительное соотношение сторон вашего дисплея -- либо Full (полное), 16:10 или 4:3.602 Руководство пользователя по дисплеям 3M

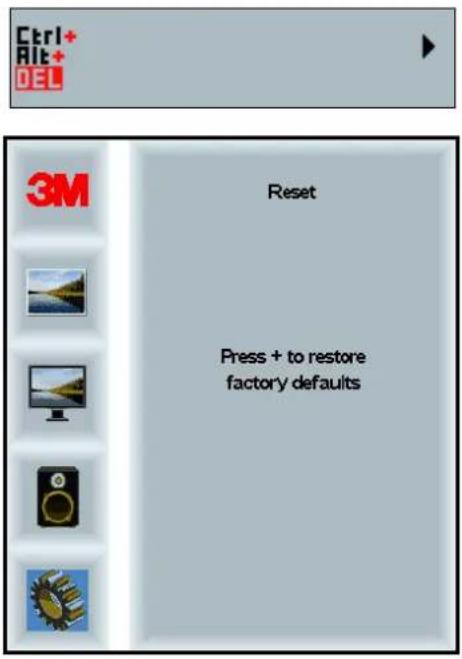

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Factory Reset (сброс на заводские настройки) Сбрасывает все функции управления на заданные на заводе настройки.603 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Глава 2 Активация дисплея 3M мультитач Операционная система Windows® 7 или более новая Дисплеи 3М мультитач совместимы с операционной системой Windows® 7 или более новой без использования дополнительного программного обеспечения. Дополнительную информацию см. в документации по системе Microsoft Windows. Все остальные операционные системы (все операционные системы старше Windows® 7) При использовании последовательного подключения с Windows® 7 или при использовании с операционными системами Windows® XP, Vista или Linux (при использовании последовательного подключения или USB-подключения), либо с системой, не поддерживающей сенсорную технологию, следует воспользоваться предоставляемым 3М программным обеспечением 3M MicroTouch™ MT 7 для драйверов мультитач. Информацию по написанию собственных драйверов для взаимодействия с технологией 3М мультитач см. в справочном руководстве по контроллеру выступающего емкостного датчика

Поддержка приложения мультитач Не все приложения поддерживают технологию мультитач. Поддержка данной технологии является функцией ВАШЕГО приложения. Узнайте у поставщика вашего приложения, поддерживает ли ваше программное обеспечение технологи мультитач. Установка программного обеспечения 3M™ MicroTouch™ Помните, что операционные системы Windows® 7 и более новые не требует дополнительного программного обеспечения для поддержания технологии

При этом для операционных систем Windows® XP, Vista или Linux® для работы дисплея 3М мультитач с вашим компьютером необходимо программное обеспечение 3M™ MicroTouch™. Программное обеспечение 3M™ MicroTouch™ включает панель управления для настройки датчика касания, а также диагностическое приложение. При наличии проблем с датчиком касания возможно воспользоваться предоставляемым диагностическим приложением для проверки системы. Дополнительную информацию по программному обеспечению 3M MicroTouch см в руководстве пользователя по MT7.604 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Глава 3 Поиск и устранение неисправностей, обслуживание При возникновении проблем с настройкой или использованием дисплея пользователь может устранить проблемы самостоятельно. Перед обращением в компанию 3M Touch Systems рассмотрите предложенные действия, подходящие для решения проблем с дисплеем. За дополнительными советами по поиску и устранению неисправностей также возможно обратиться к изготовителю вашей видео-платы. Проблемы при монтаже дисплея Обычные проблемы, возникающие при монтаже дисплея

Метод устранения Изображение не отображается (черный

Подается ли на дисплей питание? Проверить, что шнур питания дисплея подключен правильно и надежно вставлен в заземленную розетку. Проверить, что контакт подачи питания переменного тока плотно вставлен в дисплей. Проверить, что шнур питания дисплея подключен правильно и надежно вставлен в электрическую розетку. Воспользоваться другим шнуром питания. Воспользоваться другой электрической розеткой. Изображение не отображается (черный

Получает ли дисплей соответствующий видеосигнал с ПК? Проверить, включен ли компьютер. Проверить, что видеокабель подключен правильно и надежно вставлен в дисплей и компьютер. Проверить, что светодиод на задней стороне дисплея горит

Проверить, что в разъемах видеокабеля нет погнутых контактах ( с обоих концов). Проверить, что видео-плата надежно установлена в видео-слот компьютера.

Проверить, что входящий видеосигнал от видео-платы соответствует частоте обновления дисплея. См. раздел Поддерживаемые режимы отображения видео и частота обновления в главе 1. Проверить, что компьютер использует поддерживаемый режим отображения. См. раздел Поддерживаемые режимы отображения видео и частота обновления в главе 1.605 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании

Метод устранения Изображение не отображается (черный

Дисплей находится в режиме сохранения энергии? Если расположенный на задней стороне дисплея светодиод мигает янтарным цветом, коснуться экрана, нажать любую кнопку на клавиатуре или переместить мышь для восстановления работы. Проверить, правильно ли выбран источник видеосигнала (в экранном меню). Изображение не отображается (черный

Настроены слишком низкие яркость и контрастность? По необходимости отрегулировать данные параметры при помощи органов управления изображением. Ненормальное изображение Проверить, что входящий видеосигнал от видео-платы соответствует частоте обновления дисплея. См. раздел Поддерживаемые режимы отображения видео и частота обновления в главе 1. Проверить, что видеокабель подключен правильно и надежно вставлен в дисплей и компьютер. Ненормальная цветность изображения Проверить, что видеокабель подключен правильно и надежно вставлен в дисплей и компьютер. Проверить, что в разъемах видеокабеля нет погнутых контактах ( с обоих концов). Артефакты на экране Неверные настройки видео-отображения. Порядок регулировки см. в главе 1.606 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Поиск и устранение неисправностей датчика касания При наличии проблем с датчиком касания проверить следующий перечень обычных ошибок монтажа. Обычные проблемы при монтаже датчика касания Обычные проблемы, возникающие при

Возможные решения Датчик касания не реагирует на прикосновение

Проверить порядок монтажа. Кабели подключены правильно? Был ли компьютер перезагружен после установки программного обеспечения для активации драйвера датчика касания? Отключить и вновь включить коммуникационные кабели датчика

Отключить и вновь включить шнур питания. Датчик касания работает не

Откалибровать датчик касания под текущее разрешение видео и операционную систему. Дополнительная информация приведена в главе 2 документа 25695. Курсор не следует за движением пальца или не доходит до краев датчика

Откалибровать датчик касания под текущее разрешение видео и операционную систему. Дополнительная информация приведена в главе 2 документа 25695. Курсор располагается не точно под пальцем

Открыть панель управления датчика касания и убедиться, что все отклонения курсора (вертикальные, края, горизонтальные)

Откалибровать датчик касания под текущее разрешение видео и операционную систему. Управление энергопотреблением Дисплей 3М мультитач соответствует стандарту Ассоциации производителей средств видео-электроники (VESA) по управлению энергопотреблением дисплея (DPMS). Для получения преимуществ от управления энергопотреблением дисплей необходимо использовать вместе с компьютером и видео-платой, в которых применяется стандарт VESA DPMS. ПК автоматически включает функцию энергосбережения в том случае, если пользователь не прикасался к сенсорному датчику, мыши или клавиатуре в течение заранее заданного промежутка времени. Для возобновления отображения изображения необходимо коснуться датчика касания, нажать на кнопку или переместить мышь. Для настройки периода времени, по прошествии которого компьютер активирует функцию энергосбережения, см. руководство пользователя, поставляемого вместе с вашим компьютером. При этом датчик касания будет все время включен.607 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Глава 4 Нормативная информация Одобрения надзорными органами Продукция соответствует следующим нормативным стандартам: FCC-B

RCM (Австралия/Новая Зеландия) ICES, класс В (Канада) Дисплей 3М мультитач может соответствовать и иным нормативным стандартам. При наличии вопросов по не указанной ранее сертификации свяжитесь со службой поддержки клиентов компании 3M Touch Systems или вашим инженером по применения на месте. Данное оборудование было испытано и признано соответствующим предельным значениям для класса В цифровых устройств согласно части 15 правил федеральной комиссии по связи США. Данные предельные значения определены для обеспечения достаточной защиты от негативного воздействия на бытовые установки. Оборудование генерирует, использует и может излучать радиочастотное излучение. При монтаже и эксплуатации не в соответствии с инструкциями может негативно влиять на работу радиоаппаратуры. При этом нет гарантий того, что на определенную установку не будут наводиться помехи. Если оборудование создает помехи приемникам радио или телевизионного сигнала, что возможно определить путем включения и выключения оборудования, для устранения помех следует попробовать одну или несколько из указанных далее мер: Изменить ориентацию принимающей антенны или переместить ее. Переместить оборудование от оборудования. Обратиться к дилеру или опытному радио/телевизионному технику за дополнительными решениями. Примечание. Предупреждаем о том, что любые изменения и модификации оборудования, которые не были явным образом утверждены стороной, ответственной за соответствие, могут аннулировать гарантию. Данный цифровой аппарат класса В соответствует всем требованиям канадских нормативов по вызывающему помехи оборудованию. Данное устройство соответствует части 15 правил Федеральной комиссии по связи США: эксплуатация соответствует следующим двум условиям: (1) данное устройство не может вызвать вредного вмешательства, и (2) данное устройство должно выдерживать любые вмешательства, включая вмешательства, которые могут вызвать нежелательную работу.608 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Предупреждение Федеральной комиссии по связи США Для обеспечения соответствия требованиям Федеральной комиссии по связи США пользователь обязан использовать поставляемый заземленный шнур питания, а также предоставленный экранированный кабель видеоинтерфейса с соединенными ферритовыми жилами. Любые неразрешенные изменения и модификации, которые не были явно одобрены стороной, ответственной за обеспечение соответствия, могут аннулировать право пользователя на эксплуатацию устройства. 3M Touch Systems не несет ответственности за любые радио или телевизионные помехи, вызванные использованием кабелей и подключений, отличных от рекомендованных, либо неразрешенными изменениями или модификациями данного оборудования. Соответствие директивам ЕС на территории Европы Устройство соответствует требованиям директивы ЕС по ограничениям на использование опасных материалов в производстве электрического и электронного оборудования (RoHS) 2011/65/EU, директивы по электромагнитной совместимости (ЕМС) 2014/30/EU относительно «электромагнитной совместимости», а также директиве ЕС по низковольтному оборудованию 2014/35/EU относительно «безопасности».609 Руководство пользователя по дисплеям 3M

мультитач с монтажными опорами 3M Touch Systems, Inc., информация, принадлежащая компании Содержащаяся в данном документе информация может быть изменена без предварительного предупреждения. Никакую часть данного документа не разрешено воспроизводить или передавать любым способом, механическим или электронным, и для любых целей без явного письменного разрешения компании 3M Touch Systems, Inc. Компания 3М может обладать патентами или рассматриваемыми заявками на патент, торговыми марками, правами на копирование или иными правами на интеллектуальную собственность, охватывающими предмет данного документа. Получение данного документа не дает вам прав на данные патенты, торговые марки, права на копирование или иную интеллектуальную собственность, кроме явно предоставленных в письменном лицензионном соглашении, полученном от 3M Touch Systems, Inc. Предоставленная в данном документе информация предназначена только для использования в качестве руководства. Самую последнюю обновленную информацию по инженерным параметрам возможно получить у вашего инженера по применению компании 3M Touch Systems, Inc. 3M Touch Systems, Inc. постоянно стремится улучшать конструкцию устройств, соответственно, ТУ продукции могут быть изменены без уведомления. Утилизацию дисплея и его компонентов выполнять в соответствии с применимым местными нормативами или правительственными нормативами. «Соответствие директиве по ограничениям на использование опасных материалов в производстве электрического и электронного оборудования (RoHS) 2011/65/EU» обозначает, что продукция или ее часть не содержат никаких веществ в количествах, превышающих ПДК, указанных в Директиве ЕС RoHS 2011/65/EU, за исключением случаев, когда применение данного вещества не регулируется директивой RoHS ЕС. ПДК определяются по весу в гомогенных материалах. Данная информация отражает знания и уверенность компании 3М, которые могут быть основаны целиком или частично на информации, предоставляемой компании 3М сторонними поставщиками. УВЕДОМЛЕНИЕ. С учетом разнообразия факторов, которые могут повлиять на использование и работу продукции компании 3M Touch Systems, Inc. (далее «продукция»), включая тот факт, что полупроводниковое оборудование обладает эксплуатационными характеристиками, отличающимися от электромеханического оборудования, того, что некоторые из данных факторов известны только пользователю и находятся только под его контролем, крайне важно, чтобы пользователь оценил продукцию и программное обеспечение 3M Touch Systems, Inc. для определения того, подходят ли они для конкретных целей пользователя и характерного для пользователя метода применения. Утверждения, инженерная/техническая информация и рекомендации компании 3M Touch Systems, Inc. предоставляются для удобства пользователя, но их точность или полнота не гарантируются. Продукция и программное обеспечение компании 3M Touch Systems, Inc. не проектировались специально для использования в медицинских устройствах, как это определяется федеральным законодательством Соединенных Штатов Америки. Продукция и программное обеспечение 3M Touch Systems, Inc. не следует использовать подобным образом без специального письменного согласия компании 3M Touch Systems, Inc. Если применение пользователя предполагает использование в медицинских устройствах пользователю необходимо связаться с торговым представителем компании. ВАЖНОЕ УВЕДОМЛЕНИЕ ДЛЯ ПОКУПАТЕЛЯ: Технические параметры могут быть изменены без предварительного уведомления. Гарантия на соответствие данной продукции и программного обеспечения компании 3M Touch Systems, Inc. указанным параметрам действует с даты поставки в течение периода, указанного в ТУ. 3M Touch Systems, Inc. не дает дополнительных гарантий, явных или подразумеваемых, включая, но не ограничиваясь любой ограниченной гарантией коммерческой пригодности или соответствия конкретной цели. Пользователь отвечает за определение того, подходят ли продукция и программное обеспечение компании 3M Touch Systems, Inc. под конкретные цели пользователя, его метод производства, включая ответственность за интеллектуальную собственность, характерную для метода применения пользователя. Если будет доказано, что продукция, программное обеспечение или программная среда не соответствуют гарантии компании 3M Touch Systems, Inc., то компания 3M Touch Systems, Inc. берет на себя единственные обязательства, а пользователи и покупатель получают исключительную компенсацию, заключающуюся в том, что компания 3M Touch Systems, Inc. на свой выбор либо выполнит ремонт, либо замену продукции или программной среды, либо вернет потраченные на их покупку средства. 3M Touch Systems, Inc. в рамках гарантии 3M Touch Systems, Inc. не несет ответственности за любую продукцию, программное обеспечение или программную среду, которые были изменены или повреждены в результате неверного использования, аварии, небрежности или выполнения последующих работ по изготовлению и сборке не компанией 3M Touch Systems, Inc. 3M Touch Systems, Inc. не несет никакой ответственности, каким-либо образом касающейся продукции или программного обеспечения, и любым образом связанной с потерями или ущербом (прямыми, непрямыми, особыми, случайными или косвенными (включая простой, потерю прибыли или репутации), вне зависимости от указаний законодательства). Копирайт © 2016 3M Все права защищены. Название документа: Руководство пользователя для дисплея 3M™ мультитач C3266CW, C4267PW, C4667PW, C5567PW,

Номер документа: TSD-47506, редакция E 3M и MicroTouch являются торговыми знаками 3M Company в Соединенных Штатах Америки и/или других странах. Windows и/или прочая продукция Microsoft, упомянутая в данном документе, является зарегистрированным торговым знаком или торговым знаком компании Microsoft Corporation на территории США и/или иных стран. Linux является зарегистрированным торговым знаком Linus Torvalds на территории США и/или иных стран. Все прочие торговые знаки являются собственностью соответствующих владельцев.3M Touch Systems, Inc. chránené informácie 3M™ kapacitné dotykové (PCT) panely C3266PW, C4267PW, C4667PW, C5567PW, C6587PW Príručka používateľa displeja
