MODE D'EMPLOI C6587PW 3M

Manuel d’utilisation de l’écran tactile multipoint à technologie capacitive projetée (PCT) sur châssis C3266PW, C4267PW, C4667PW, C5567PW,

Manuel d’utilisation de

C5567PW, C6587PW Multi-Touch 3M™

Avant toute utilisation, veuillez lire et vous conformer à toutes les

informations de sécurité figurant dans le présent document et

disponibles sur le site Internet www.3M.co.uk/TouchUserGuides en

vous assurant de bien les comprendre. Conservez bien ces

instructions pour pouvoir les consulter ultérieurement.234 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Remarques importantes 235

Indicateurs d'entretien et de réparation 236

Entretien et nettoyage du capteur Touch 237

Services d'assistance 3M Touch Systems 237

Contacter 3M Touch Systems 237

Réglage de votre écran à châssis Multi-Touch 3M Exigences du système 238

Déballage de l'écran tactile 238

Branchement de l'écran tactile 240

Fonctionnalités multimédia 241

Essai de l’écran à châssis multipoint 241

Option de montage VESA 241

Accès aux commandes vidéo 242

Dégagement et aération 242

Exigences de la carte vidéo 242

Utilisation des commandes standard pour la carte vidéo 242

Modes d'affichage vidéo pris en charge et fréquence de rafraîchissement 242

Configuration des paramètres de l’écran 243

Réglage de l’écran vidéo à châssis multipoint 3M 243

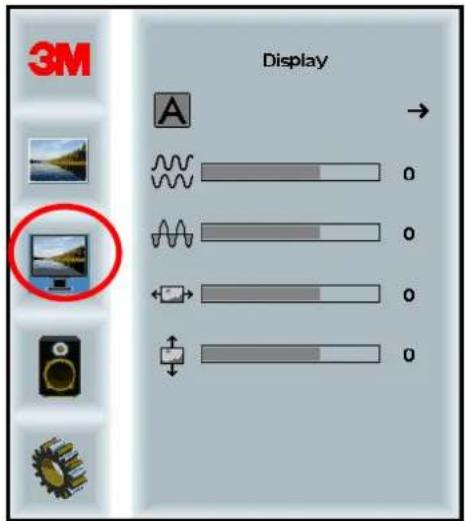

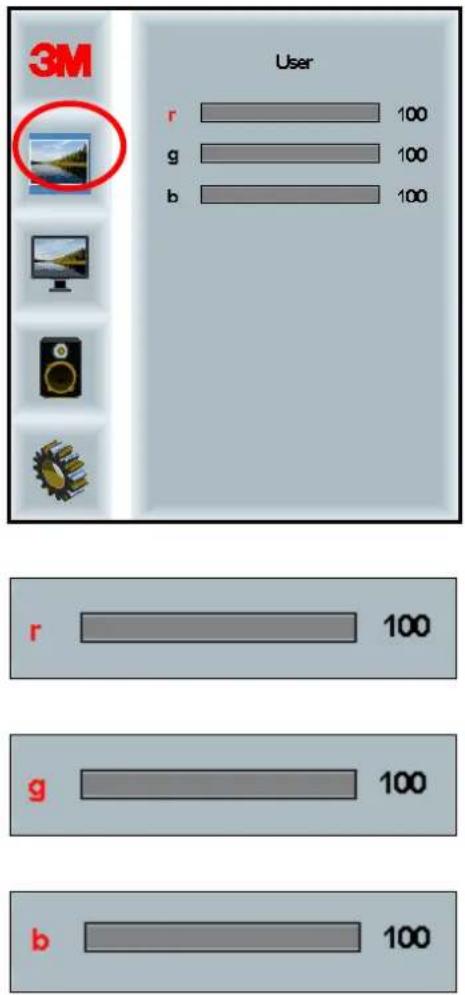

Affichage à l'écran 243

Navigation dans le menu 244

Activation de l’écran à châssis multipoint 3M Windows® 7 ou une version plus récente 255

Toutes les autres plateformes (tous systèmes d’exploitation dont la version est

antérieure à Windows® 7) 255

Prise en charge de l’application Multi-Touch 255

Installation du logiciel 3M™ MicroTouch™ 255

Résolution des problèmes et entretien

Problèmes d’installation de l’écran 256

Résolution des problèmes liés au capteur tactile 258

Gestion de l’alimentation 258

Mentions règlementaires

Homologations de l’organisme de règlementation 259

Avertissement FCC 260

Conformité CE pour l'Europe 260235 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Les écrans tactiles 3M™ sont conçus pour la saisie tactile et mis à l’essai afin de se

substituer à un écran existant. Ils sont destinés à une installation professionnelle,

dans un environnement de travail et à l’intérieur uniquement ; Ils ne sont ni conçus

ni mis à l’essai pour être utilisés dans des locaux dangereux. Leur utilisation pour

toute autre application n'a pas été évaluée par 3M et pourrait provoquer des

situations dangereuses. Ce produit n’est pas destiné à un usage domestique ou

Remarques importantes

 Dans des situations de température et d'humidité extrêmes, de la condensation

peut se former entre le capteur et l'écran. Pour limiter ce phénomène, placez

l'unité à l’emplacement où elle sera utilisée et attendez vingt-quatre heures

afin qu'elle se stabilise à son environnement avant de l'allumer. La

condensation apparente est provisoire et n'aura aucun effet à long terme sur le

fonctionnement de l'écran.

 Vous êtes informé du fait que tout changement ou toute modification de

l'équipement non expressément approuvé(e) par la partie responsable de la

conformité pourrait annuler votre garantie.

 Lorsque vous débranchez le câble d'alimentation, tenez la prise et tirez la

fiche et non pas le câble.

 Évitez de brancher ou de débrancher le produit pendant un orage ou en

 N’oubliez pas que la température de service de l'installation peut être

supérieure à la température ambiante. Veillez à installer l'unité dans un

environnement compatible avec la température de service maximale assignée.

Les caractéristiques figurent sur la fiche technique du produit, disponible sur

le site Internet de 3M Touch Systems : http://www.3m.com/touch/.

 L’écran à châssis Multi-Touch 3M pourrait ne pas fonctionner correctement

s'il est utilisé à une altitude supérieure à 2000 mètres.

 3M Touch Systems conseille d'aspirer ou de remplacer le filtre du ventilateur

au moins tous les six mois ou si la température de surface augmente

 Lorsque vous installez l'unité, assurez-vous qu'elle ne gêne pas la circulation

d'air nécessaire aux autres appareils de l'installation afin d'assurer une

utilisation en toute sécurité.

 Le capteur de l’écran 3M à technologie capacitive projetée (PCT) est

caractérisé par une grille fine qui pourrait être visible dans certaines

conditions d'éclairage.

 Installez l'écran dans un endroit bien aéré. Assurez-vous de disposer d’une

aération adéquate en permanence afin d'éviter la surchauffe de l’écran et de

garantir une utilisation fiable et continue.

 N’exposez pas l’écran à la lumière directe du soleil ou à la chaleur. La

chaleur passive peut endommager le boîtier et d'autres pièces.236 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

 N’installez pas l’écran dans des lieux qui peuvent être soumis à des vibrations

extrêmes. Du matériel de fabrication situé à proximité par exemple pourrait

produire de fortes vibrations. Les vibrations peuvent provoquer une

décoloration de l'image ou une mauvaise qualité de la vidéo.

 Les contrôleurs 3M Touch présentés dans ce document sont des dispositifs à

grande vitesse compatibles USB.

 3M ne garantit pas une conformité aux exigences USB telles qu'elles sont

décrites dans les spécifications USB.

 Les cycles du ventilateur dépendent de la température interne. Celui-ci se met

en marche lorsque la température interne devient supérieure à la température

 Si la température interne atteint un niveau critique, le système s’arrête.

Indicateurs d'entretien et de réparation

N’essayez pas d’entretenir l’appareil vous-même, sauf pour le remplacement du filtre.

Débranchez l'écran et faites appel à un technicien agréé si :

 le produit est exposé à des liquides

 le produit ne fonctionne pas correctement lorsque les consignes d'exploitation

 le produit présente un changement important au niveau de sa performance, ce

qui indique qu'il doit subir un entretien

 le câble d'alimentation ou la fiche sont endommagés ou effilochés.

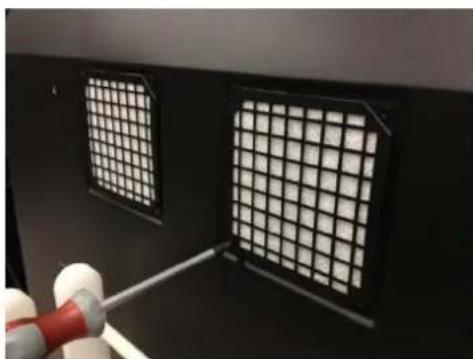

Procédure de remplacement du filtre

3M Touch Systems conseille d'aspirer ou de remplacer le filtre du ventilateur au

moins tous les six mois ou si la température de surface augmente excessivement.

 Retirez les vis du couvercle du filtre

 Retirez le couvercle et le filtre

 Remplacez le filtre (servez-vous du filtre 3M n° 98-1100-0230-4)

 Remettez le couvercle en place237 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Entretien et nettoyage du capteur Touch

Nettoyez régulièrement la surface en verre du capteur Touch. Éteignez l’écran avant

de procéder au nettoyage.

Une solution d'alcool isopropylique et d’eau, selon une proportion de 50/50, est le

meilleur agent nettoyant pour votre capteur Touch.

 Appliquez le produit nettoyant à l’aide d’un chiffon doux non pelucheux.

Évitez d'utiliser des tissus rêches.

 Humidifiez le chiffon puis nettoyez le capteur. Pulvérisez le produit nettoyant

sur le chiffon et non pas sur le capteur pour éviter que des gouttes ne

s’infiltrent dans l’écran ou le cadran.

Services d'assistance 3M Touch Systems

Rendez-vous sur le site Internet de 3M Touch Systems à cette adresse :

http://www.3m.com/touch/ pour télécharger le logiciel MT 7 et les pilotes et pour

consulter la documentation technique.

 Service d'assistance téléphonique : 978-659-9200

 Fax : 978-659-9400

 Appel gratuit : 1-866-407-6666 (option 3)

 Adresse électronique : US-TS-techsupport@mmm.com

Contacter 3M Touch Systems

Les coordonnées de tous les bureaux sont disponibles sur :

http://www.3m.com/touch/.238 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Réglage de votre écran à châssis Multi-

Touch 3M Pour régler votre écran, procédez comme suit :

 Déballez les composantes

 Branchez le câble vidéo, les câbles de l'écran tactile et le câble d'alimentation

 Allumez l'écran et testez votre réglage

 Si votre système d'exploitation ne prend pas en charge le système tactile natif,

installez le logiciel M7 MicroTouch™ de 3M.

Exigences du système

Cet écran fonctionne avec un ordinateur (PC).

 Votre ordinateur doit être équipé d'un port USB ou d’un port de

communication série RS-232 (C3266PW uniquement). Branchez le câble du

capteur tactile au port de communication.

 Une carte vidéo et un pilote vidéo à utiliser avec l'écran doivent être installés

sur votre ordinateur.

Remarque : avant de régler votre écran à châssis multipoint 3M, reportez-vous au

chapitre « Informations importantes sur la sécurité » qui figure au début du présent

Déballage de l'écran tactile

Déballez le contenu du carton avec précaution et examinez-le. Votre écran à châssis

multipoint 3M se compose des éléments suivants :

câble série à 9 broches (au nombre de 2 pour le modèle C3266PW uniquement

Câble VGA Câble DVI239 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Câble d’alimentation (États-

Câble HDMI Câble d’alimentation (Europe),

Câble d’alimentation (Royaume-Uni), en

Câble du port d’écran240 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Branchement de l'écran tactile

Remarque : vous êtes informé du fait que tout changement ou toute modification de

l’équipement non expressément approuvé(e) par la partie responsable de la

conformité pourrait annuler votre garantie.

Pour brancher l'écran à châssis Multi-Touch, procédez comme suit :

1. Éteignez l'ordinateur avant de brancher ou de débrancher l'écran tactile.

2. Sélectionnez le câble vidéo qui convient : port d’écran, HDMI, DVI ou VGA.

Reliez l’une des extrémités du câble vidéo au connecteur vidéo de l'écran.

Branchez l'autre extrémité sur la carte vidéo de votre ordinateur.

3. Reliez une des extrémités du câble du capteur tactile USB à l’écran à cristaux

liquides et l'autre extrémité à un port disponible sur votre ordinateur. Pour l'écran

C3266PW, vous pouvez également brancher le câble de communication série RS-

232 en remplacement du câble USB.

Remarque : ne branchez pas le câble USB et le câble série simultanément sur l'écran.

Branchez soit l'un, soit l'autre.

4. Branchez le câble d'alimentation sur une prise de terre adéquate.

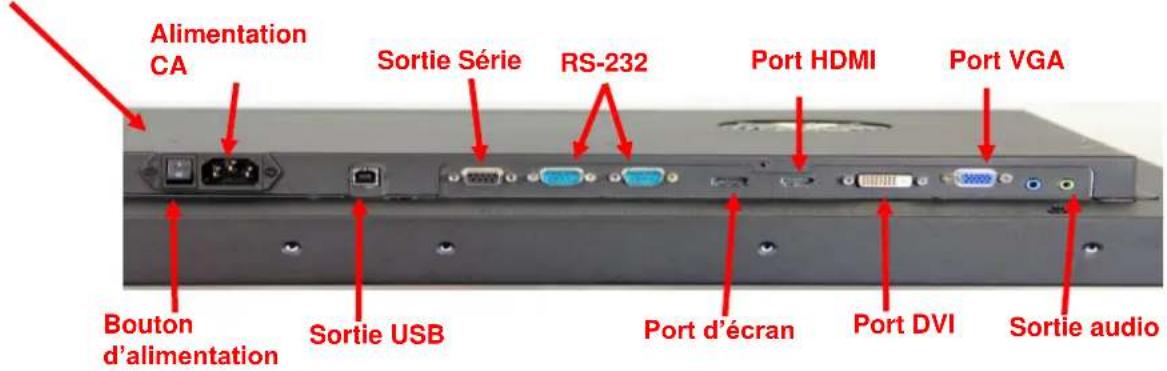

Sortie USB Sortie Série

CA Sortie USB Sortie Série

Écran multipoint 3M™ C3266PW241 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Fonctionnalités multimédia

L'écran à châssis multipoint 3M est équipé de haut-parleurs intégrés et de câbles

audio qui peuvent être reliés à l'ordinateur.

Essai de l’écran à châssis multipoint

Remarque : l’écran à châssis multipoint 3M est doté d’un voyant d’alimentation et

de commandes vidéo situés sur le côté.

Veillez à ce que tous les câbles soient bien branchés. Assurez-vous de bien serrer

toutes les vis de câble. Allumez l'écran en appuyant sur le commutateur

d'alimentation situé à l'arrière de l'écran.

Pour tester l'écran, procédez comme suit :

1. Allumez l'ordinateur.

2. Vérifiez que l'image vidéo s’affiche. Si ce n'est pas le cas, vérifiez la DEL afin de

vous assurer que l'écran n'est pas en mode économie d'énergie (orange).

3. Vérifiez que l'image vidéo est bien centrée sur la zone d'affichage. Si nécessaire,

ajustez à l'aide des commandes de l'écran.

Pour pouvez ajuster les commandes vidéo selon vos préférences personnelles. Pour

plus de détails, reportez-vous au paragraphe « Réglage de l’écran vidéo » ci-après.

Option de montage VESA Modèle

10 64 kg (141,1 livres)242 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Accès aux commandes vidéo

L'écran à châssis multipoint 3M compte sept boutons, situés sur le côté. Ils permettent

de régler le menu affiché à l'écran ainsi que l'affichage vidéo. Veillez à installer

l'écran à châssis multipoint 3M de façon à pouvoir accéder aux commandes vidéo

lorsqu'il sera en place.

Si l’espace est restreint et que l’accès est important, une télécommande est disponible

(nº de pièce 98-1100-0330-2) en option (C4267PW, C4667PW, C5567PW et

C6587PW uniquement).

Dégagement et aération

Laissez au moins cinq centimètres d'espace libre derrière l'écran à châssis multipoint

3M afin d'assurer la circulation d'air nécessaire. Les unités sont équipées d'évents,

situés sur la partie supérieure et arrière du châssis ; veillez à ce que ces orifices ne

soient pas bloqués durant l'installation. Assurez-vous de disposer d’une aération

adéquate en permanence afin d'éviter la surchauffe de l’écran et de garantir une

utilisation fiable et continue.

Remarque : veillez à laisser au moins cinq centimètres d’espace libre autour des

entrées du ventilateur.

Consultez les caractéristiques publiées : elles indiquent la température de service maximale

et minimale ainsi que les conditions d'humidité. Consultez la fiche technique du produit,

disponible sur le site Internet de 3M Touch Systems : http://www.3m.com/touch/.

Exigences de la carte vidéo

Vérifiez que la carte vidéo de votre ordinateur prend en charge la résolution native de

1920 x 1080 de l’écran à châssis multipoint 3M. Le modèle C65 a une résolution de

4K. Une résolution supérieure doit pouvoir être gérée.

Utilisation des commandes standard pour la carte vidéo

Outre les commandes standards prévues sur l’écran, chaque carte vidéo comprend

différentes commandes permettant de régler les paramètres de l’écran. Le logiciel et le

pilote de chaque carte vidéo sont uniques. Dans la plupart des cas, ces paramètres se

règlent grâce à un programme ou un utilitaire fourni par le fabricant de la carte vidéo.

Modes d'affichage vidéo pris en charge et fréquence de

Votre carte vidéo doit prendre en charge l’un des modes d'affichage indiqués ci-

dessous. Si vous choisissez un mode qui n’est pas pris en charge, l’écran pourrait ne

pas fonctionner ou afficher une image inacceptable.243 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles Mode d'affichage

Fréquence de rafraîchissement (Hz)

Configuration des paramètres de l’écran

Après avoir branché votre écran multipoint 3M et allumé votre ordinateur, il se peut

que vous ayez à configurer les paramètres de l’écran. Le réglage optimal de l’écran à

châssis multipoint 3M est le suivant : (à l’exception du modèle C65 ; reportez-vous

au tableau pour connaître les valeurs)

 Mode d'affichage (résolution vidéo) 1920 x 1080

 Fréquence de rafraîchissement (sync. verticale) 60 Hz

 Profondeur de la couleur (nombre de couleurs) 16 bits minimum (haute

Réglage de l’écran vidéo à châssis multipoint 3M Les commandes de réglage de l’écran vidéo sont situées à l’arrière de l’écran à

châssis multipoint 3M. Ces touches vous permettent d’afficher le menu à l’écran afin

de régler l’image vidéo. Avant de procéder aux réglages :

 Réglez les commandes selon vos conditions d'éclairage habituelles.

 Affichez une image ou un motif d'essai lorsque vous réglez la vidéo.

Votre écran à châssis multipoint 3M comprend sept commandes permettant de régler

ALIM. SOURCE HAUT BAS + - MENU

 Alimentation : cette touche permet d’allumer et d’éteindre l’écran.244 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

 Source : cette touche sert à sélectionner la source d’entrée qui convient :

VGA, HDMI, port d’affichage ou DVI. Les réglages sont mémorisés

 Haut : appuyez sur cette touche pour vous déplacer dans les différents menus

et depuis la sélection de menus vers des éléments précis.

 Bas : appuyez sur cette touche pour vous déplacer dans les différents menus

et depuis la sélection de menus vers des éléments précis.

 + (signe plus) : cette touche permet d’augmenter le volume.

 - (signe moins) : cette touche permet de baisser le volume.

 Menu : cette touche permet d’afficher ou à masquer le menu affiché à

l'écran ; elle sert de touche de sélection lorsque vous faites défiler les options

du menu. Pour plus de renseignements, reportez-vous au paragraphe

« Navigation » ci-après.

Si vous n'appuyez sur aucune des touches, le programme de réglage de l’écran

s’arrête (temporisation réglable jusqu’à 30 secondes) et masque les options du menu.

Vous pouvez appuyer à tout moment sur la touche Menu pour afficher à nouveau les

Appuyez sur Menu pour afficher les menus On Screen Display (OSD, affichage à

l'écran) afin de contrôler l’image, la couleur, l’affichage, les réglages OSD et les

paramètres, comme illustré ci-dessous.

Navigation dans le menu

Pour régler l’affichage à l’écran, procédez comme suit :

1. Sélectionnez la touche Menu pour activer l'affichage à l'écran (OSD).

2. À l’aide des touches Haut et Bas, faites défiler les différents éléments du

3. Lorsque le menu que vous souhaitez ouvrir est surligné, appuyez à nouveau

sur la touche Menu pour le sélectionner.

4. À l’aide des touches Haut et Bas, faites défiler les différentes options du

menu : Par exemple, si vous avez choisi le menu Photos, servez-vous des

touches Haut et Bas pour régler la luminosité, le contraste ou la netteté.

5. Lorsque l’option que vous souhaitez ouvrir est surlignée, appuyez à nouveau

sur la touche Menu pour la sélectionner.

6. Servez-vous des touches Haut et Bas pour augmenter ou diminuer la valeur

7. Votre sélection sera automatiquement mémorisée.245 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

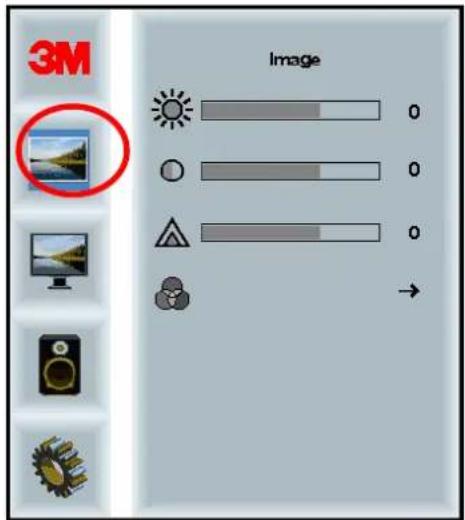

Il contient la luminosité, le contraste et la netteté.

En sélectionnant l’option Luminosité, vous pourrez régler la luminescence de l'écran.

En sélectionnant l’option Contraste, vous pourrez augmenter ou diminuer la

puissance (clarté ou obscurité) de l’image.

Cette option permet de régler la qualité de la vidéo pour la rendre plus nette ou plus

estompée (en particulier pour le mode texte).

Réglage de la couleur

Vous pouvez choisir les valeurs 9300k, 6500k et la couleur définie par l’utilisateur.246 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Couleur définie par l'utilisateur

Réglez les canaux rouge, vert et bleu selon vos préférences.247 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Vous pouvez sélectionner la configuration automatique, la position horizontale, la

position verticale, l’horloge et la phase.

Elle permet de régler automatiquement l’heure, la phase et les positions verticale et

horizontale. Si vous effectuez une configuration automatique, l’écran essaiera de

trouver le paramétrage optimal. Si le réglage automatique ne vous convient pas, vous

pouvez ajuster les paramètres manuellement en suivant la procédure ci-dessous.

Réglez ce paramètre soit pour que les barres verticales du bruit vidéo soient placées

selon une quantité de bruit uniforme sur tout l’écran, soit pour que le bruit disparaisse

Si le réglage de l’horloge n'est pas précis, vous pouvez constater la présence de barres

verticales périodiques de bruit vidéo sur votre image. Ces barres de bruit sont

généralement supprimées par l’ajustement automatique. Si les barres de bruit sont

toujours présentes, vous pouvez régler ce paramètre manuellement.248 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Position H (position horizontale)

Déplace l'image à l’horizontale, vers la gauche ou vers la droite.

Position V (position verticale)

Déplace l’image à la verticale, vers le haut ou vers le bas.

Silencieux249 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Les entrées de signal vidéo numérique, HDMI et le port d’écran fournissent des

entrées audio. Ils seront prioritaires, sauf si vous sélectionnez une entrée audio

externe.250 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

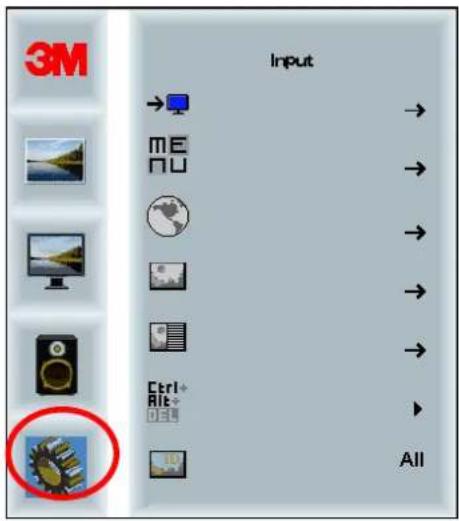

Il comprend les éléments pour la source d’entrée, les paramètres du menu, les

langues, le rapport d’aspect, le taux de contraste dynamique, la réinitialisation aux

paramètres du fabricant et l’identifiant du moniteur.

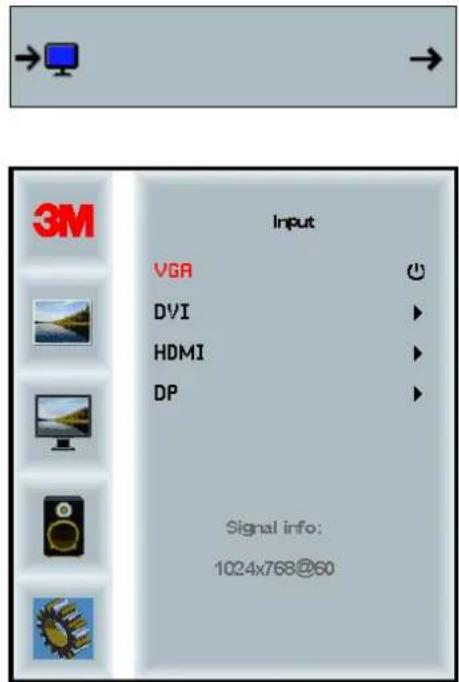

L’option Source permet de régler le mode d’entrée pour l’écran : VGA, DVI,

HDMI ou DP.251 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Les captures d’écran peuvent varier en fonction du modèle de l’écran ; le contenu

principal cependant reste le même.

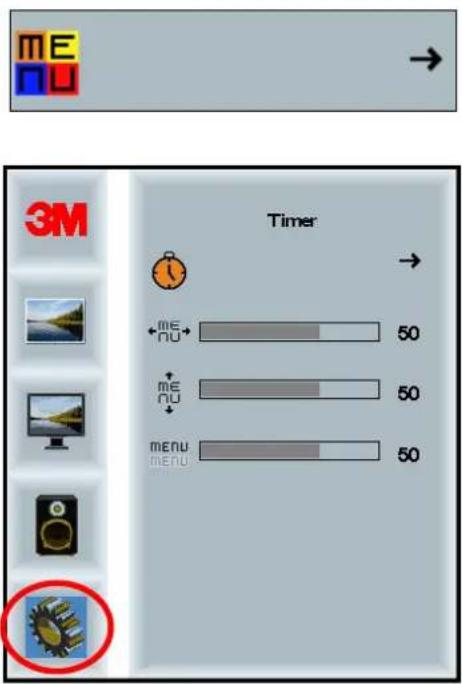

Il comprend les éléments pour le temporisateur OSD, la position horizontale OSD, la

position verticale OSD et la transparence OSD.

Temporisateur OSD Permet de choisir la durée d’affichage du menu sur l’écran.252 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Position H OSD Règle le placement horizontal de l’affichage à l’écran.

Position V OSD Règle le placement vertical de l’affichage à l’écran.

Règle la transparence de l’affichage à l’écran.

Règle la langue de l’affichage à l’écran : anglais, français, allemand, italien,

espagnol, japonais ou chinois.253 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Choisissez un rapport d’aspect pour votre écran : plein écran, 16/10 ou 4/3.254 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

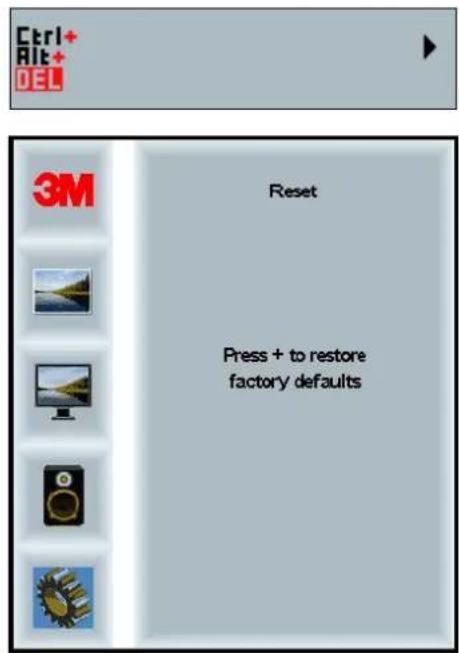

Rétablit les valeurs d’usine des opérations de contrôle.255 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Activation de l’écran à châssis multipoint

3M Windows® 7 ou une version plus récente

L'écran à châssis multipoint 3M est compatible avec Windows® 7 ou une version

plus récente, et aucun logiciel supplémentaire n'est nécessaire. Pour plus de

renseignements, merci de consulter la documentation Windows de Microsoft.

Toutes les autres plateformes (tous systèmes d’exploitation dont la

version est antérieure à Windows® 7)

Si vous utilisez une connexion série Windows® 7, un système d'exploitation

Windows® XP, Vista ou Linux (USB ou série) ou un système d'exploitation qui ne

prend pas en charge l’écran tactile natif, 3M fournit le logiciel MT 7 MicroTouch™

pour les pilotes multipoint. Pour plus de renseignements quant à l’écriture de vos

pilotes afin qu’ils soient compatibles avec la technologie 3M Multi-Touch, veuillez

consulter le guide de référence du contrôleur PCT.

Prise en charge de l’application Multi-Touch

N’oubliez pas que toutes les applications ne sont pas prêtes à utiliser Multi-Touch : le

comportement Multi-Touch est une fonction de VOTRE application. Vérifiez avec

votre distributeur d’applications que votre logiciel peut prendre en charge un système

Installation du logiciel 3M™ MicroTouch™

N’oubliez pas que Windows® 7 ou des versions plus récentes ne nécessitent aucun

logiciel supplémentaire pour activer la fonction Multi-Touch.

Toutefois, pour les systèmes d’exploitation Windows® XP, Vista ou Linux®, le

logiciel 3M™ MicroTouch™ vous permet d’utiliser votre écran à châssis Multi-

Touch avec votre ordinateur. Le logiciel 3M™ MicroTouch™ comprend un panneau

de configuration qui vous permet de paramétrer vos préférences pour le capteur

tactile, ainsi qu’un utilitaire de diagnostic. Si vous rencontrez des problèmes avec

votre capteur tactile, vous pouvez utiliser les utilitaires de diagnostic fournis afin de

tester votre système.

Pour plus de renseignements sur le logiciel 3M MicroTouch, veuillez consulter le

manuel d’utilisation du MT7.256 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Résolution des problèmes et entretien

Si vous rencontrez des difficultés lors du réglage ou de l’utilisation de votre écran,

vous pourrez peut-être les résoudre par vous-même. Avant de faire appel à 3M Touch

Systems, consultez les actions conseillées pour le ou les problème(s) que vous

rencontrez. Vous devriez également consulter le manuel d’utilisation de votre carte

vidéo, qui contient d’autres conseils quant à la résolution des problèmes.

Problèmes d’installation de l’écran

Problèmes courants au niveau de l’installation de l’écran

Aucune image ne s’affiche

L’écran est-il sous tension ?

 Vérifiez que le câble d'alimentation de l’écran est bien branché et relié à

une prise de courant.

 Vérifiez que la fiche d’entrée CA est bien enfoncée dans la prise de

 Vérifiez que le câble d'alimentation de l’écran est bien branché et relié à

une prise de courant.

 Essayez un autre câble d'alimentation.

 Essayez une autre sortie électrique.

Aucune image ne s’affiche

L’écran reçoit-il un signal vidéo valable de la part de l’ordinateur ?

 Vérifiez que l’ordinateur est sous tension.

 Vérifiez que le câble vidéo est bien branché et relié à l’écran et à

 Vérifiez que la DEL située à l'arrière de l’écran est verte.

 Vérifiez qu’aucune broche du connecteur du câble vidéo n’est pliée (aux

 Vérifiez que la carte vidéo est bien mise en place dans l’emplacement

qui lui est destiné sur votre ordinateur.

 Vérifiez que l’entrée vidéo de la carte vidéo correspond à la fréquence

de rafraîchissement de l’écran. Reportez-vous au paragraphe « Mode

d’affichage vidéo pris en charge et fréquence de rafraîchissement », au

 Vérifiez que votre ordinateur utilise un mode d’affichage pris en charge.

Reportez-vous au paragraphe « Mode d’affichage vidéo pris en charge

et fréquence de rafraîchissement », au chapitre 1.

Aucune image ne s’affiche

L’écran est-il en mode Gestion de l’alimentation ?

 Si la DEL à l’arrière de l'écran clignote en orange, touchez l’écran,

appuyez sur n’importe quelle touche du clavier ou déplacez la souris

 Vérifiez que la sélection de la source vidéo est correcte (OSD).257 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

Aucune image ne s’affiche

Les réglages de la luminosité et du contraste sont-ils trop bas ?

 Ajustez ces valeurs à l’aide des commandes de l'écran.

 Vérifiez que l’entrée vidéo de la carte vidéo correspond à la fréquence

de rafraîchissement de l’écran. Reportez-vous au paragraphe « Mode

d’affichage vidéo pris en charge et fréquence de rafraîchissement », au

 Vérifiez que le câble vidéo est bien branché et relié à l’écran et à

Les couleurs de l'image sont

 Vérifiez que le câble vidéo est bien branché et relié à l’écran et à

 Vérifiez qu’aucune broche du connecteur du câble vidéo n’est pliée (aux

Interférences à l'écran

 Les réglages de l’affichage vidéo ne sont pas corrects. Consultez les

procédures de réglages décrites au chapitre 1.258 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Résolution des problèmes liés au capteur tactile

Si vous rencontrez des problèmes avec le capteur tactile, reportez-vous à la liste

d’erreurs fréquentes d’installation ci-dessous.

Problèmes fréquents au niveau de l’installation du capteur tactile

Problèmes courants au niveau

Le capteur tactile ne répond pas

 Vérifiez les procédures d'installation. Tous les câbles sont-ils bien

 Après avoir installé le logiciel Touch, avez-vous réinitialisé votre

ordinateur pour activer le pilote du capteur tactile ?

 Débranchez et rebranchez le câble de communication du capteur

 Débranchez et rebranchez le câble d'alimentation.

Le capteur tactile n'est pas

 Étalonnez le capteur tactile en fonction de la résolution vidéo et du

système. Pour plus de renseignements, reportez-vous au chapitre 2 du

Le curseur ne suit pas les

mouvements du doigt ou

n’atteint pas les bords du

 Étalonnez le capteur tactile en fonction de la résolution vidéo et du

système. Pour plus de renseignements, reportez-vous au chapitre 2 du

Le curseur est exactement sous

 Ouvrez le tableau de commande du capteur tactile et vérifiez que les

écarts (vertical, bord/horizontal) du curseur sont désactivés.

 Étalonnez le capteur tactile en fonction de la résolution vidéo et du

Gestion de l’alimentation

L’écran à châssis multipoint 3M est conforme à la norme de signalisation écran

Display Power Management Signaling (DPMS) de Video Electronics Standards

Association (VESA). Pour bénéficier de la gestion de l’alimentation, l’écran doit être

utilisé avec un ordinateur et une carte vidéo conformes à la norme DPMS de VESA.

L’ordinateur active automatiquement la fonction de gestion de l’alimentation si

l’écran tactile, la souris ou le clavier restent inutilisés pendant une période définie par

l'utilisateur. Pour rétablir l’image vidéo, il vous suffit de toucher le capteur, d’appuyer

sur une touche ou de déplacer la souris. Pour régler la période au terme de laquelle

l’ordinateur activera la fonction de gestion de l’alimentation, veuillez consulter le

manuel d’utilisation de votre ordinateur. Le capteur tactile restera allumé pendant

cette procédure.259 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Mentions règlementaires

Homologations de l’organisme de règlementation

Votre produit est conforme aux normes règlementaires suivantes :

 RCM (Australie/Nouvelle-Zélande)

 ICES Classe B (Canada)

Il se peut que votre écran à châssis multipoint 3M soit également conforme à d’autres

normes réglementaires. Veuillez contacter le service clients de 3M Touch Systems ou

votre ingénieur d’application sur site pour toute question concernant une certification

qui ne serait pas mentionnée ci-dessus.

Cet équipement a été testé et déclaré conforme aux limites établies par les normes

FCC, section 15, concernant les dispositifs numériques de classe B. Ces limites sont

conçues pour fournir une protection adéquate contre les interférences néfastes dans

les installations résidentielles. Cet équipement génère, utilise et émet de l'énergie par

fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut

générer des interférences néfastes avec les communications radio. Il n’est toutefois

pas garanti qu’aucune interférence ne se produira dans des installations particulières.

Si cet équipement provoque des interférences au niveau de la réception de

l’équipement de radio ou de télévision (qui peuvent être identifiées en éteignant et en

rallumant l’équipement), nous encourageons l’utilisateur à essayer d'y remédier en

appliquant une ou plusieurs des mesures suivantes :

 Réorienter ou déplacer l’antenne de réception.

 Éloigner l’équipement du récepteur.

 Consulter le distributeur ou un technicien radio/télévision expérimenté, qui

fournira des conseils supplémentaires.

Remarque : vous êtes informé du fait que tout changement ou toute modification de

l’équipement non expressément approuvé(e) par la partie responsable de la

conformité pourrait annuler votre garantie.

Cet appareil numérique de classe B répond aux exigences du Règlement sur le

matériel brouilleur du Canada.

Ce dispositif est conforme aux règles FCC, section 15 : Son exploitation est soumise

aux deux conditions suivantes : (1) ce dispositif ne doit pas provoquer de brouillage

préjudiciable et (2) ce dispositif doit accepter toutes les interférences reçues, y

compris celles qui peuvent provoquer un fonctionnement indésirable.260 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Avertissement FCC Pour assurer la conformité FCC, l’utilisateur est tenu d’utiliser le câble d'alimentation

avec mise à la terre fourni et le câble d’interface vidéo blindé fourni, car ils sont

constitués d’une âme en ferrite tissée. De plus, tout changement ou toute modification

non autorisés n’ayant pas été expressément approuvés par la partie responsable de la

conformité pourraient annuler le droit de l’utilisateur d’utiliser cet appareil.

3M Touch Systems ne saurait être tenu responsable des éventuelles interférences

radio ou télévision provoquées par l’utilisation de câbles et de connecteurs autres que

ceux qui sont recommandés ou par des changements ou modifications non autorisés

Conformité CE pour l'Europe

Cet appareil est conforme aux exigences de la directive UE RoHS

2011/65/EU, de la directive CEM 2014/30/CE pour ce qui est de la «

compatibilité électromagnétique » et de la directive 2014/35/CE en matière de

« sécurité ».261 Manuel d’utilisation de l’écran multipoint sur châssis 3M TM

3M Touch Systems, Inc. Informations confidentielles

Les renseignements qui figurent dans le présent document peuvent être modifiés sans préavis. Aucune partie de ce

document ne peut être reproduite ou transmise sous quelque forme que ce soit, par quelque moyen que ce soit,

électronique ou mécanique, quel qu’en soit le motif, sans l'autorisation écrite expresse de 3M Touch Systems, Inc. 3M

peut avoir déposé des brevets, avoir des brevets en instance, marques de commerce, droits d’auteur ou tout autre droit

de propriété intellectuelle couvrant l'objet traité dans le présent document. La mise à disposition du présent document

ne vous donne aucun droit de licence sur ces brevets, marques de commerce, droits d’auteur ou sur la propriété

intellectuelle, sauf si elle est expressément accordée par un accord de licence écrit de 3M Touch Systems, Inc.

Les renseignements figurant dans le présent document sont donnés à titre indicatif uniquement. Pour connaître les

dernières spécifications techniques dans le détail, veuillez contacter votre technicien 3M Touch Systems, Inc. 3M Touch Systems, Inc. s’engage à améliorer continuellement la conception de ses produits. Par conséquent, il se peut

que les caractéristiques de produit soient modifiées sans préavis.

La mise au rebut de l’écran et de ses composantes doit être effectuée dans le respect des réglementations locales et

gouvernementales applicables.

« RoHS 2011/65/EU » indique que le produit ou la pièce ne contient aucune des substances en mesure excessive par

rapport aux valeurs de concentration maximum (« MCV ») indiquées dans la directive EU RoHS 2011/65/UE. Les

VCM constituent du matériel au poids homogène. Ces informations reflètent les connaissances et convictions de 3M,

lesquelles peuvent se baser entièrement ou partiellement sur des renseignements fournis par des tiers.

AVIS : Au vu des nombreux facteurs qui peuvent influer sur l’utilisation et les performances d'un produit 3M Touch

Systems, Inc. (le « produit »), y compris le fait que l'équipement à l'état solide présente des caractéristiques

opérationnelles différentes de l'équipement électromécanique, dont certains facteurs ne sont connus que de l'utilisateur

et ne peuvent être contrôlés que par lui, il est essentiel que l'utilisateur évalue le produit et le logiciel 3M Touch

Systems, Inc. afin de déterminer s’il est adapté à l'usage qu'il entend en faire et à la façon dont il l’utilise. Les

déclarations, données d'ingénierie/techniques et les conseils de 3M Touch Systems, Inc. sont fournis à des fins de

commodité pour l'utilisateur, mais leur précision et leur exhaustivité ne sont pas garanties. Les produits et logiciels

3M Touch Systems, Inc. ne sont pas spécialement conçus pour être utilisés sur les dispositifs médicaux, tel que cela

est stipulé par la loi fédérale des États-Unis. Les produits et logiciels 3M Touch Systems, Inc. ne doivent pas être

utilisés pour ces applications sans l’autorisation expresse écrite de 3M Touch Systems, Inc. L’utilisateur est tenu de

contacter son représentant s'il a l’intention de les utiliser sur des dispositifs médicaux.

AVIS IMPORTANT POUR L'ACHETEUR : Les spécifications sont susceptibles d’être modifiées sans préavis.

Ces produits et logiciels 3M Touch Systems, Inc. sont garantis pour répondre aux spécifications publiées à la date de

l’expédition et pendant toute la période indiquée sur celles-ci. 3M Touch Systems, Inc. ne fournit aucune garantie

supplémentaire, expresse ou tacite, comprenant sans s’y limiter toute garantie tacite de qualité marchande ou

d'adéquation à un usage précis. Il est de la responsabilité de l’utilisateur d’établir si les produits et logiciels de 3M Touch Systems, Inc. sont adaptés à l’usage qu'il entend en faire et à sa méthode de production, notamment la

responsabilité de propriété intellectuelle pour l’exploitation de l'utilisateur. S’il est démontré que le produit, le logiciel

ou les pilotes n'ont pas rempli les conditions de garantie de 3M Touch Systems, Inc., sa seule obligation vis-à-vis de

l’utilisateur et acheteur, et le seul recours de ce dernier sera la réparation ou le remplacement par 3M Touch Systems,

Inc. de la quantité de produits ou de supports logiciels, ou encore son remboursement du prix d'achat, selon son choix.

3M Touch Systems, Inc. n’est soumis à aucune obligation en vertu de la garantie 3M Touch Systems, Inc. pour tout

produit, logiciel ou support logiciel qui aurait été modifié ou endommagé suite à une utilisation incorrecte, un

accident, une négligence ou des opérations ultérieures de fabrication ou d'assemblage effectuées par un tiers autre que

3M Touch Systems, Inc. 3M Touch Systems, Inc. ne saurait être tenu responsable de toute procédure intentée

contre elle liée de quelque manière que ce soit aux produits ou logiciels en cas de perte ou de dommages, qu'ils

soient non déterminés, directs, indirects, spéciaux, accidentels ou immatériels (y compris arrêts de

fonctionnement, perte de profits ou survaleur), quelle que soit la théorie juridique avancée.

Copyright © 2016 3M Tous droits réservés.

Titre du document : Manuel d’utilisation des écrans sur châssis multipoint 3M™ C3266CW, C4267PW, C4667PW,

C5567PW, C6587PW PCT Numéro de document : TSD-47506, Révision E

3M et MicroTouch sont des marques déposées de l’entreprise 3M aux États-Unis et/ou dans d’autres pays.

Windows et/ou les autres produits Microsoft cités dans le présent document sont des marques déposées ou des marques de

commerce de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Linux est une marque déposée de Linus Torvalds aux États-Unis et/ou dans d'autres pays.

Toutes les autres marques de commerce appartiennent à leurs propriétaires respectifs.Urheberrechtlich geschützte Informationen von 3M Touch Systems, Inc.
