497ABF - Aspirateur 3M - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur
Marque	3M
Modèle	497ABF
Usage prévu	Usage commercial exclusivement
Alimentation électrique	220-240 V, 50/60 Hz, 3,7 A
Dimensions (L x l x h)	45,2 cm x 19,7 cm x 23,5 cm
Moteur	1 CV, roulement à billes étanche, palier lubrifié à vie
Protection thermique	Interrupteur thermique à réarmement automatique (105°C ou 120°C selon norme BSI)
Type de filtre	Jetables 3MTM (Type 1 particules fines, Type 2 toner/poussière)
Accessoires fournis	Tuyau flexible, suceur plat, suceur courbe, brosse à poussière
Homologations	VDE RFI 0875, EN 55014, CISPR 14, EN60555-3, IEC 1000-3-2, EN 50082-1
Mise à la terre	Fiche avec conducteur vert/jaune (terre), bleu (neutre), marron (phase)
Garantie	3 ans (hors consommables)
Numéro de pièces détachées	Prise (78-8063-1943-6), cordon (26-1011-8421-1), tuyau (78-8063-2418-8), suceur plat (80-6104-7958-8), suceur courbe (78-8063-1540-0), filtre type 1 (78-6969-6211-3), filtre type 2 (78-8005-5350-1), brosse (80-6104-7957-0), bouchon L-14X (80-6104-7640-2), bouchon L-15X (80-6104-7639-4)

FOIRE AUX QUESTIONS - 497ABF 3M

Comment brancher correctement l'aspirateur 3M 497ABF ?

Branchez d'abord le cordon d'alimentation dans la prise sur l'aspirateur, puis branchez la fiche sur une prise secteur mise à la terre. Assurez-vous que la tension correspond à 220-240 V.

Quand faut-il remplacer le filtre ?

Remplacez le filtre dès que l'aspiration diminue ou que l'air ne sort plus. Le moteur s'arrête automatiquement en cas de filtre plein grâce à un interrupteur thermique.

Comment remplacer le filtre ?

Ouvrez le couvercle, retirez le bouchon ou conduit du filtre, tirez le filtre vers le haut, insérez le bouchon dans l'ancien filtre avant de le jeter, puis placez un nouveau filtre. Refermez et verrouillez le couvercle.

L'aspirateur peut-il aspirer des liquides ?

Non, ne jamais aspirer de liquides inflammables ou combustibles comme l'essence. Utilisez-le uniquement sur des surfaces sèches.

Que faire si le moteur s'arrête pendant l'utilisation ?

Il s'agit d'une protection thermique. Débranchez l'appareil, laissez-le refroidir environ 30 minutes. Le moteur redémarrera automatiquement. Vérifiez aussi l'état du filtre.

Comment ranger l'aspirateur après usage ?

Débranchez le cordon, ouvrez le couvercle, retirez le tuyau et insérez le bouchon du filtre L-15X dans la prise d'air. Rangez les accessoires dans le compartiment prévu, refermez et verrouillez le couvercle.

Quels filtres sont compatibles avec cet aspirateur ?

Deux types : le filtre Type 1 (particules fines, support HEPA) et le filtre Type 2 (toner et poussière). Utilisez uniquement des filtres 3M^TM.

Puis utiliser l'aspirateur à l'extérieur ?

Non, risque d'électrocution. L'aspirateur est conçu pour un usage intérieur et commercial. Ne l'utilisez pas sur des surfaces humides.

Comment nettoyer l'aspirateur ?

Débranchez-le avant tout entretien. Nettoyez l'extérieur avec un chiffon sec. Ne pas obstruer les orifices. Remplacez régulièrement le filtre.

Que faire en cas de cordon d'alimentation endommagé ?

N'utilisez pas l'appareil. Remplacez le cordon par un modèle agréé VDE SEMKO de 250V 10A (réf. 26-1011-8421-1).

MODE D'EMPLOI 497ABF 3M

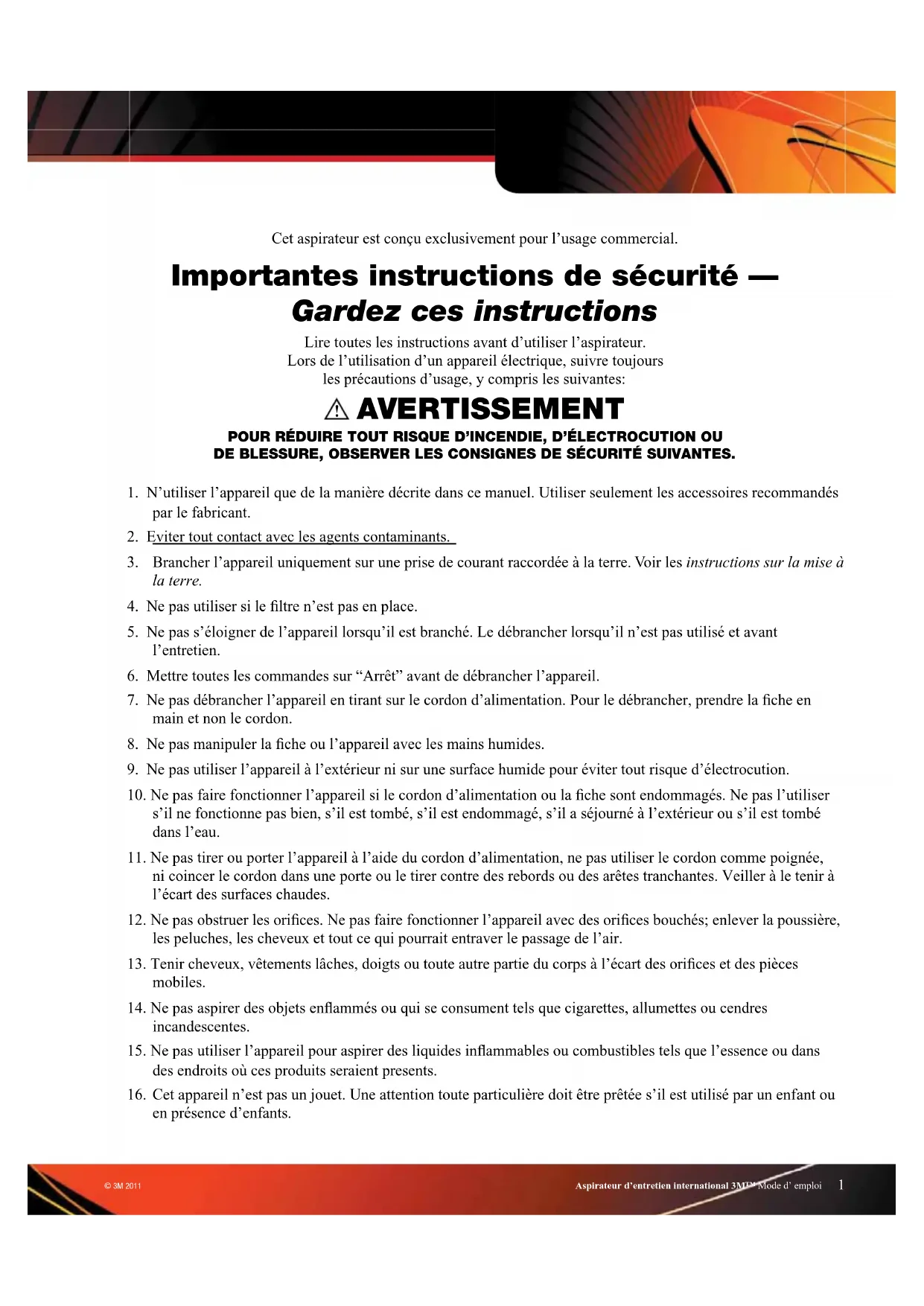

Cet aspirateur est concu exclusivement pour l'usage commercial.

Importantes instructions de sécurité — Gardez ces instructions

Lire toutes les instructions avant d'utiliser l'aspirateur.
Lors de l'utilisation d'un appareil électrique, suivre toujours
les précautions d'usage, y compris les suivantes:

AVERTISSEMENT

POUR RÉDUIRE TOUT RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURE, OBSERVER LES CONSIGNES DE SECURITE SUIVANTES.

1. N'utiliser l'appareil que de la manière décrite dans ce manuel. Utiliser seulement les accessoires recommendés par le fabricant.

2. Eviter tout contact avec les agents contaminants.

3. Brancher l'appareil uniquement sur une prise de courant raccordée à la terre. Voir les instructions sur la mise à la terre.

4. Ne pas utiliser si le filtré n'est pas en place.

5. Ne pas s'éloigner de l'appareil lorsqu'il est branché. Le débrancher lorsqu'il n'est pas utilisé et avant l'entretien.

6. Mettre toutes les commandes sur "Arret" avant de débrancher l'appareil.

7. Ne pas débrancher l'appareil en tirant sur le cordon d'alimentation. Pour le débrancher, prendre la fiche en main et non le cordon.

8. Ne pas manipuler la fiche ou l'appareil avec les mains humides.

9. Ne pas utiliser l'appareil à l'extérieur ni sur une surface humide pour éviter tout risque d'électrocution.

10. Nc pas faire fonctionner l'appareil si le cordon d'alimentation ou la fiche sont endommagés. Ne pas l'utiliser s'il ne fonctionne pas bien, s'il est tombé, s'il est endommagé, s'il a séjourné à l'extérieur ou s'il est tombé dans l'eau.

11. Ne pas tirer ou porter l'apparéil à l'aide du cordon d'alimentation, ne pas utiliser le cordon comme poignée, ni coincer le cordon dans une porte ou le tirer contre des rebords ou des arêtes tranchantes. Veiller à le tener à l'écart des surfaces chaudes.

12. Ne pas obstruer les orifices. Ne pas faire fonctionner l'appareil avec des orifices bouchés; enlever la poussière, les peluches, les cheveux et tout ce qui pourrait entraver le passage de l'air.

13. Tenir cheveux, vêtements lâches, doigs ou toute autre partie du corps à l'écart des orifices et des pièces mobiles.

14. Ne pas aspirer des objets enflammés ou qui se consument tels que cigarettes, allumettes ou cendres incandescentes.

15. Ne pas utiliser l'appareil pour aspirer des liquides inflammables ou combustibles tels que I'essence ou dans des endroits où ces produits seraient presents.

16. Cet apparéil n'est pas un jouet. Une attention toute particulière doit être prétée s'il est utilisé par un enfant ou en présence d'enfants.

Instructions pour la mise à la terre

DANGER

Cet appeareil doit etre mis a la terre. Les fils du conducteur principal sont colores d'après le code suivant:

Vcert/Jaunc: Terrc Bleu: Neutre

Marron: Sous tension

Comme les couleurs risquent de ne pas correspondre aux repères colorés identifiant les bornes de la fiche, professionnel comme suit:

Le fil de couleur vert/jaune doit etre relié à la borne de la fiche marquee de la lecture "E" ou du symbole de mise à la terre *ou colorée en vert ou vert/jaune.

Le fil de couleur bleue doit être relié à la borne de la fiche marquee de la lettuce “N” ou colorée en noir ou en bleu.

Le fil de couleur marron doit etre relié à la borne de la fiche marquee de la lecture "L" ou colorée en marron ou en rouge.

\section*{Caracteristiques techniques}

Alimentation electrique

220-240 V

50/60 Hz

3,7 Amp.

Dimensions

Longueur 45,2cm

Largeur 19,7 cm

Hauteur 23,5 cm

Homologations

Conformec aux limites prescrites selon VDE RFI 0875.

Moteur

1CV

Réglé pour service permanent avec un roulement à billes étanche et un palier à coussinet-douille lubrifié à vie. Un interrupteur thermique incorpore s'ouvre à 105^ et se referme automatiquement lorsque le moteur est refroidi (après environ 30 minutes).

BSI: Un interrupteur thermique incorpore s'ouvre a 120^ et se referme automatiquement lorsque le moteur est refroidi (apres environ 30 minutes).

Conforme aux critères en matière de compatibilité electromagnetique définis dans les publications suivantes:

NORME EUROPEENNE EN 55014 (1993)

Troisième édition CISPR 14 (1993-01)

EN60555-3

IEC 1000-3-2

NORME EUROPEENNE EN 50082-1 (1992)

Publication IEC 801-2 (1991)

Publication IEC 801-3 (1991)

Publication IEC 801-4 (1998)

Version préliminaire prIEC 801-5

Mode d'emploi

Etape 1

Desserer les pattes de verrouillage et ouvrir le couvercle.

Etape 2

Ouvrir le compartment aux
accessoires et sortir le tuyau
flexible,le cordon d'alimentation
et les accessoires.

Etape 3

Retirer le bouchon du filtre de la prise d'air (le remetre toujours en place lorsque l'aspirateur n'est pas utilisé ou doit être transporte).

Etape 4

Fixer l'accessoire désire sur le tuyau flexible (insérer la brosse à époussetter comme indiqué). Insérer l'autre extrémité du tuyau dans la prise d'air.

Etape 5

Ranger les autres accessoires et le bouchon du filtre dans le couvercle. Refermer le couvercle.

Etape 7

Insérer l'extrémité du cordon d'alimentation dans la prise correspondante sur l'aspirateur comme indiqué.

Etape 8

Brancher le cordon d'alimentation sur la prise secteur.

Etape 9

Appuyer sur l'interrupteur marche-arrêt.

Suivre les étapes illustrées ci-dessus.
NE PAS UTILISER L'ASPIRATEUR
LORSQUE LE FILTRÉ EST PLEIN.
L'absence de sortie d'air ou la diminution de l'aspiration indiquent que le filtre est plein.

AVENTISSEMENT

DES CHOCS ELECTRIQUES PEUVENT SE PRODUIRE SI L'ASPIRATEUR EST UTILISE A L'EXTERIEUR OU SUR DES SURFACES HUMIDES!

1. Desserrer les pattes de verrouillage et ouvrir le couvercle.

2. Ouvrir le compartment aux accessoires et sortir le tuyau flexible, le cordon d'alimentation et les accessoires.

3. Retirer le bouchon du filtre de la prise d'air (le remetre toujours en place lorsque l'aspirateur n'est pas utilisé ou doit etre transporte).
4. Fixer l'accessaire désire sur le tuyau flexible (insérer la brosse à épousseter comme indiqué). Insérer l'autre extremité du tuyau dans la prise d'air.
5. Ranger les autres accessoires et le bouchon du filtré dans le couvercle. Refermer le couvercle.

6. Verrouiller soigneusement le couvercle.

7. Brancher le cordon d'alimentation dans l'aspirateur.

8. Brancher le cordon d'alimentation sur la prise secteur.
9. Appuyer sur l'interrupteur marche-arret.

Note

Le moteur de l'aspirateur est muni d'un interrupteur thermique qui s'ouvre en cas de surchauffe, provoquant ainsi l'arrêt du moteur. Cela se produit parfois lorsque le filtre à poussière est rempli et doit être remplace. Le moteur redémarre automatiquement lorsqu'il s'est refroidi (apres environ 30 minutes).

Rangement des accessoires pour le transport

1. Debrancher le cordon d'alimentation de la prise secteur et de l'aspirateur.
2. Ouvrir le couvercle et recupérer le bouchon du filtre L-15X.

3. Enlever le tuyau de la prise d'air et inscrer le bouchon du filtre L-15X.

4. Detacher l'accessoire au bout du tuyau flexible.

5. Placer le tuyau, le cordon d'alimentation et les accessoires dans le couvercle et fermer la portedu compartment des accessoires.
6. Refermer le couvercle et le verrouiller soigneusement.

Remplacement du filtré

L'aspirateur de service 3M est unconqu pour etre utilise avec des filtres jetables 3MTM . Les filtres 3M doivent etre replacces regulierement. La fréquence de remplacement du filtre dépend de la nature et de la fréquence d'utilisation de I'aspirateur de service.

1. Libérez les loquets et souveze le couvercle.
2. Enlevez soit le bouchon ou le conduit du filtrc L-15X.Mettez de cote le bouchon pour utilisation ulterieure (voir note ci-dessous).
3. Saisissez le filtré et tirez-le vers le haut.
4. Insérez le bouchon du filtré dans le filtré L-14X.
5. Jetez le filtré de manière appropriée.
6. Enlevez le bouchon du L-14X du nouveau filtre et positionnez le filtre dans l'aspiratcur avec le trou du filtrc à votre gauche. Mettez de cote le bouchon du L-14X pour utilisation au moment de jitterter le filtre (voir note ci-dessous).
7. Verifiez que le joint d'etanchéité entre le filtré et le moteur soit bien serré.
8. Insérez le bouchon ou conduit du filtré L-15X.
9. Fermez et verrouillez le couvercle.

Remarque: Le bouchon du L-15X (le long bouchon) est utilisé pour couvir l'entrée du filtré pour le stockage lorsque l'aspirateur n'est pas en usage. Ce

bouchon est délivré avec le filtré dans tout nouvel aspirateur. Le bouchon du L-14X (le plus court bouchon) est utilisé pour couvir le filtré d'entrée avant de le jetter. Ce bouchon est délivré avec chaque nouveau filtré de remplacement.

ADVERTISSEMENT

L'ÉLECTROCUTION POURRAIT SE PRODUIRE S'IL EST UTILISÉ SUR DES SURFACES MOUILLEES!

ATTENTION

À ne pas utiliser lorsque le filtré est rempli. L'aspiration difficile ou l'échéppement est une indication de filtré rempli.

ATTENTION

Pour éviter les risques d'incendie, le filtrte doit être installé correctement et remplace régulièrement. Ne pas ouvrir le filtrte, ne pas réutiliser le filtrte ou tenter de remplacer les composantes dans le filtrte.

Listedespièces de rechange

Art. Référence Description

1 78-8063-1943-6 Prise, 220V (SV-PCR6)
2 26-1011-8421-1 Cordon d'alimentation, 250V 10 A
3 78-8063-2418-8 Tuyau flexible (SV-SH32)
4 80-6104-7958-8 Suceur plat (SV-CNI)
5 78-8063-1540-0 Suceur courbe (SV-WA2)
6 78-6969-6211-3 Filtre de type 1, particules fines (SV-SPF1)

78-8005-5350-1 Filtre de type 2, toner/poussière (SV-MPF2)

7 80-6104-7957-0 Brosse à poussière (SV-CB1)
8 80-6104-7640-2 Petit bouchon à filtrer rouge L-14X (SV-SRP)
9 80-6104-7639-4 Grand bouchon à filtrre rouge L-15X (SV-LRP)

Important

Le cordon d'alimentation doit être un cordon VDE agréé SEMKO de 250V.

Guide de sélection des filtrés pour professionnels

Pour vous aspirateur d'entretien 3M,
vous avez désormais le choix entre deux
filtres bien différents, concus pour des
taches bien différentes. En tant que
professionl, vous pouze decide quels
sont le ou les filtres les derniers à
vos travaux d'entretien ou aucs de vos
clients.

• Type 1 Filtré pour particules extra-fines

• Type 2 Filtré pour toner et poussières

Les deux filtres décrits dans le "Guide de sélection des filtres pour professionnels" sont à jeter après usage. Leur remplacement se fait facilement et proprement.

Filtre de type 1, particules fines

Tissage plus fin et dense (support HIEPA) pour piéger les particules extrémçment fines (jusqu'à 0,3 micron). Applications typiques: imprimantes laser, photocopieuses couleur et matériel ultra-sensible.

Filtre de type 2, toner et poussière

Spécialement concu pour piéger la poudre indésirable des photocopiques et des imprimantes laser. Idéal également pour le matériel de traitement de données.

Aspirateur 3M

Garantie limitée et limitation de responsabilité

Garantie limite: 3M garantit à l'acheteur d'origine que cet aspirateur 3M est depourvu de vices de matériel et de defaults de fabrication pendant une période de trois (3) ans qui suivent d'achat. En cas de non-conformite de l'appareil aux garanties données en ceci au cours de cette période, a savoir pendant trois (3) ans qui suivent d'achat et sur presentation d'une preuve d'achat, 3M decide, selon sa préference, dc remplacer ou de réparer le produit défectieux. Il incombera à l'acheteur de renvoyer le produit, en port prépayé, au centre de réparation spécifique par 3M. Ces recours sont les recours exclusifs à la disposition de l'acheteur en cas de rupture de cc contrat de garantie.

Exclusions liées à la garantie: La garantie ci-dessus ne s'applique àaucun aspirateur 3M qui a subi des modifications sans l'autorisation de 3M ou a été endommagé suite à une négligence, une utilisation abusive, un accident ou le non-respect du mode d'emploi écrit de 3M ou à l'utilisation d'un filtron non conforme aux specifications de 3M. Les consommables, tels que les filtres, ne sont pas couverts par la garantie ci-dessus.

Deni de garantie: 3M N'EMET AUCUNE AUTRE GARANTIE QUANT A L'ASPIRATEUR 3M, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, AUCUNE GARANTIE IMPLICITE DE QUALITE COMMERCIALE OU D'ADAPTATION A UN USAGE PARTICULARIER.

Limitation de responsabilité: 3M NE PEUT EN AUCUN CAS ETRE TENU RESPONSABLE DE DOMMAGES FORTUITS, SPECIAUX OU INDIRECTS, NI DE PERTES FINANCIERES, LIES A LA RIPTURE DE CE CONTRAT DE GARANTIE, A UNE NEGLIGENCE, UNE RESPONSABILITE RELEVANT STRICTEMENT DES TRIBUNAUX CIVILS OU DE TOUTE AUTRE THEorie JURIDIQUE, MEME SI 3M A ETE AVISE DE LA POSSIBILITE DE TELS DOMMAGES Y COMPRIS, MAIS SANS S'Y LIMITER, DE LA PERTE DE BENEFICES, D'UTILISATION DE L'EQUIPEMENT, DE DONNEEES OU D'INFORMATIONS QUELCONQUES, LA RESPONSABILITE DE 3M NE DEVANT EN AUCUN CAS, SAUF INDICATION CONTRAIRE DANS LES DISPOSITIONS CI-INCLUSIES, ETRE SUPERIEURE AU PRIX D'ACHAT DE L'ASPIRATEUR 3M. Ces limitations ne s'appliquent pas a des dommages causés par une rupture des garanties implicites de détention et protégçant la violation des brevets, ni a des réclamations liées à des blessures personnelles. La législation de certains États impose des droits de responsabilité différents de ceux indiqués ci-dessus. Dans ces États, les termes de responsabilité minimum requise s'appliquent.
