497ABF - Staubsauger 3M - Kostenlose Bedienungsanleitung

Produkttyp	Staubsauger
Marke	3M
Modell	497ABF
Verwendungszweck	Nur für gewerbliche Nutzung
Stromversorgung	220-240 V, 50/60 Hz, 3,7 A
Abmessungen (L x B x H)	45,2 cm x 19,7 cm x 23,5 cm
Motor	1 PS, hermetisch abgedichtetes Kugellager, lebenslang geschmiertes Lager
Thermoschutz	Thermoschalter mit automatischer Rückstellung (105°C oder 120°C nach BSI-Norm)
Filtertyp	Einwegfilter 3MTM (Typ 1 Feinstaub, Typ 2 Toner/Staub)
Mitgeliefertes Zubehör	Flexibler Schlauch, Flachdüse, gebogene Düse, Staubbürste
Zulassungen	VDE RFI 0875, EN 55014, CISPR 14, EN60555-3, IEC 1000-3-2, EN 50082-1
Erdung	Stecker mit grün/gelbem Leiter (Erde), blau (Nullleiter), braun (Phase)
Garantie	3 Jahre (ohne Verbrauchsmaterialien)
Ersatzteilnummern	Stecker (78-8063-1943-6), Kabel (26-1011-8421-1), Schlauch (78-8063-2418-8), Flachdüse (80-6104-7958-8), gebogene Düse (78-8063-1540-0), Filter Typ 1 (78-6969-6211-3), Filter Typ 2 (78-8005-5350-1), Bürste (80-6104-7957-0), Kappe L-14X (80-6104-7640-2), Kappe L-15X (80-6104-7639-4)

Häufig gestellte Fragen - 497ABF 3M

Wie schließe ich den Staubsauger 3M 497ABF korrekt an?

Schließen Sie zuerst das Netzkabel an die Buchse am Staubsauger an, dann stecken Sie den Stecker in eine geerdete Steckdose. Stellen Sie sicher, dass die Spannung 220-240 V beträgt.

Wann muss der Filter ausgetauscht werden?

Ersetzen Sie den Filter, sobald die Saugleistung nachlässt oder keine Luft mehr austritt. Der Motor stoppt bei vollem Filter automatisch durch einen Thermoschalter.

Wie wird der Filter ausgetauscht?

Öffnen Sie den Deckel, entfernen Sie die Kappe oder den Filterkanal, ziehen Sie den Filter nach oben, stecken Sie die Kappe in den alten Filter, bevor Sie ihn entsorgen, und setzen Sie einen neuen Filter ein. Schließen und verriegeln Sie den Deckel.

Kann der Staubsauger Flüssigkeiten aufsaugen?

Nein, saugen Sie niemals Flüssigkeiten wie Benzin auf. Verwenden Sie ihn nur auf trockenen Oberflächen.

Was tun, wenn der Motor während des Gebrauchs stoppt?

Es handelt sich um einen Thermoschutz. Ziehen Sie den Netzstecker, lassen Sie das Gerät etwa 30 Minuten abkühlen. Der Motor startet automatisch neu. Überprüfen Sie auch den Filterzustand.

Wie verstaut man den Staubsauger nach Gebrauch?

Ziehen Sie den Netzstecker, öffnen Sie den Deckel, entfernen Sie den Schlauch und stecken Sie die Filterkappe L-15X in die Lufteinlassöffnung. Verstauen Sie das Zubehör im dafür vorgesehenen Fach, schließen und verriegeln Sie den Deckel.

Welche Filter sind mit diesem Staubsauger kompatibel?

Zwei Typen: Filter Typ 1 (Feinstaub, HEPA-Träger) und Filter Typ 2 (Toner und Staub). Verwenden Sie ausschließlich 3M^TM-Filter.

Kann ich den Staubsauger im Freien verwenden?

Nein, Stromschlaggefahr. Der Staubsauger ist für den Innen- und gewerblichen Gebrauch bestimmt. Verwenden Sie ihn nicht auf nassen Oberflächen.

Wie reinigt man den Staubsauger?

Ziehen Sie vor der Wartung den Netzstecker. Reinigen Sie die Außenseite mit einem trockenen Tuch. Blockieren Sie nicht die Öffnungen. Ersetzen Sie den Filter regelmäßig.

Was tun bei beschädigtem Netzkabel?

Verwenden Sie das Gerät nicht. Ersetzen Sie das Kabel durch ein zugelassenes VDE SEMKO-Modell mit 250V 10A (Art.-Nr. 26-1011-8421-1).

BEDIENUNGSANLEITUNG 497ABF 3M

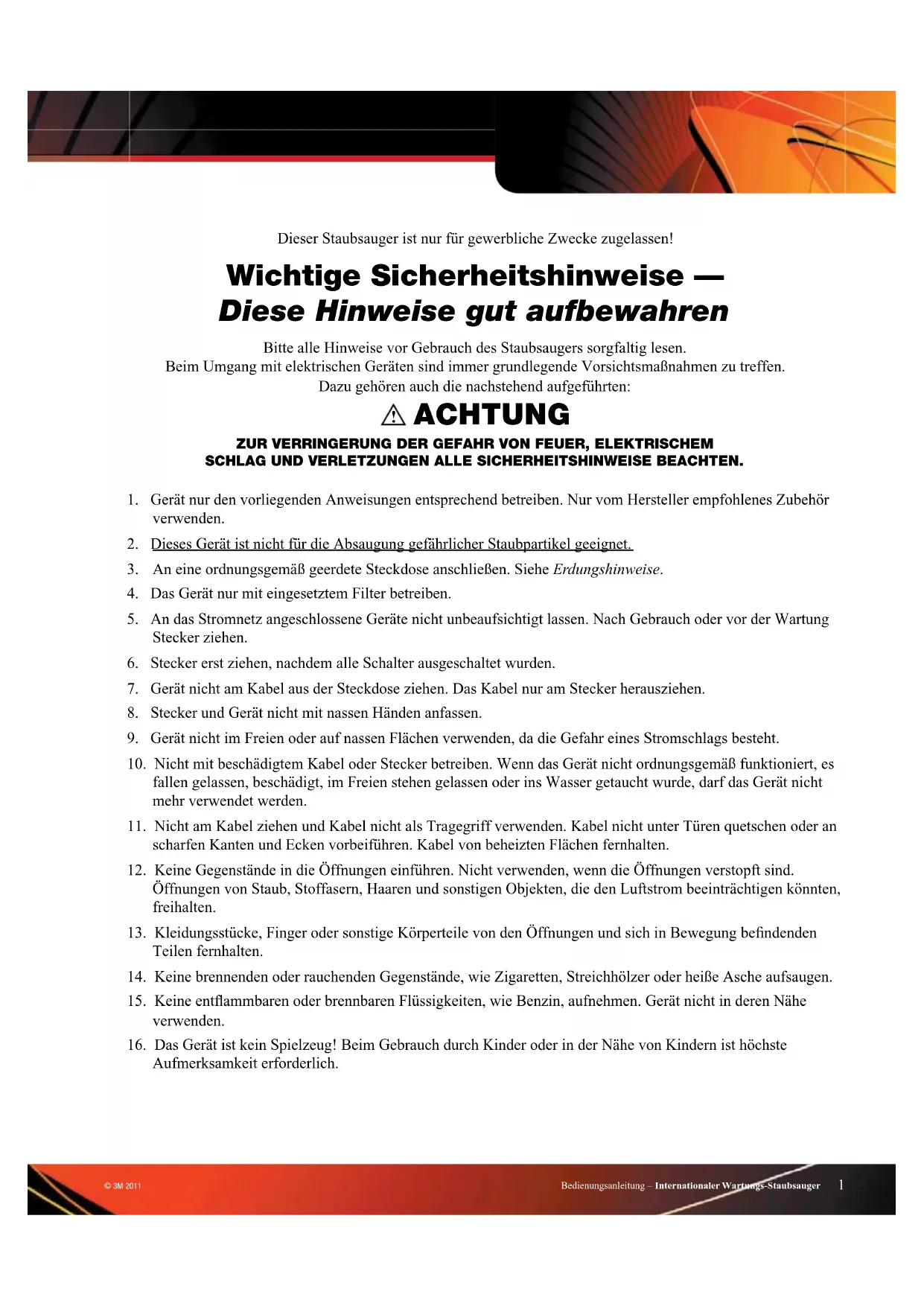

Dieser Staubsauger ist nur für gewerbliche Zwecke zugelassen!

Wichtige Sicherheitshinweise — These Hinweise gut aufbewahren

Bitte alle Hinweise vor Gebrauch des Staubsaugers sorgfaltig lessen.
Beim Umgang mit elektrischen Geräten sind immer grundlegende Vorsichtsmaßnahmen zu treffen.
Dazu gehoren auch die nachstehend aufgeführten:

ACHTUNG

ZUR VERRINGERUNG DER GEFAHR VON FEUER, ELEKTRISCHEM SCHLAG UND VERLETZUNGEN ALLE SICHERHEITSHINWEISE BEACHTEN.

1. Gerat nur den vorliegenden Anweisungen entsprechend betreiben. Nur vom Hersteller empfohlenes Zubehor verwenden.

2. Dieses Gerät ist nicht für die Absaugung gefährlicher Staubpartikel geeignet.

3. An eine ordnungsgemäß geerdtene Steckdose anschließen. Siehe Erdungshinweise.

4. Das Gerät nur mit eingesetztem Filter betreiben.

5. An das Stromnetz angeschlossene Geräte nicht unbeaufsichtigt setzen. Nach Gebrauch oder vor der Wartung Steckerziehen.

6. Stecker erst zieren, nach dem alle Schalter ausgeschaltet wurden.

7. Gerät nicht am Kabel aus der Steckdoseziehen. Das Kabel nur am Stecker herausziehen.

8. Stecker und Gerät nicht mit nassen Handen anfassen.

9. Gerät nicht im Freien oder auf nassen Flächen verwenden, da die Gefahr eines Stromschlags besteht.

10. Nicht mit beschädigtem Kabel oder Stecker betreiben. Wenn das Gerät nicht ordnungsgemäß Funktioniert, es fallen gelassen, beschädigt, im Freien stehen gelassen oder ins Wasser getaucht wurde, damit das Gerät nicht mehr verwendet werden.

11. Nicht am Kabelziehen und Kabel nicht als Tragegriff verwenden. Kabel nicht unter Turen quetschen oder an scharfen Kanten und Ecken vorbeiführn. Kabel von beheizten Flächen fernhalten.

12. Keine Gegenstände in die Öffnungen einführen. Nicht verwenden, wenn die Öffnungen verstopft sind. Öffnungen von Staub, Stoffasern, Haaren und sonstigen Objekten, die den Luftstrom beeinträchtigen konnten, freihalten.

13. Kleidungsstücke, Finger oder sonstige Körperteile von den Öffnungen und sich in Bewegung befindenden Teilen fernhalten.

14. Keine brennenden oder rauchenden Gegenstände, wie Zigaretten, Streichholzer oder weitere Asche aufsaugen.

15. Keine entflammbaren oder brennbaren Flüssigkeiten, wie Benzin, aufnehmen. Gerät nicht in deren Nähve verwenden.

16. Das Gerät ist kein Spielzeug! Beim Gebrauch durch Kinder oder in der Nähe von Kindern ist höchste Aufmerksamkeit erforderlich.

Erdungshinweis

GEFAHR

Dieses Gerät muß geerdet sein.

Die Drahte des Hauptkabels sind wie folgt farbcodiert:

Grün-gelb: Schutzlciter

Blau: Neutralleiter

Braun: Stromleiter

Da diese Farbcodierung möglicherweise nicht mit der Farbkennung an den Klemmen Ihres Steckers übereinstimmt, muß wie folgt vorgegangen werden:

Der grun-gelbe Draht muss an die mit "E" bzw. (Erdungssymbol) gekennzeichnete Steckerklemme oder an eine grüne bzw. grün-gelbe Klemme angeschlossen werden.

Der blaue Draht muss an die mit "N" gekennzeichnete oder an eine schwarze bzw. blaue Steckerklemme angeschlossen werden.

Der braune Draht muss an die mit "L" gekennzeichnete oder an eine braune bzw. rote Steckerklemme angeschlossen werden.

Technische Daten

Stromversorgung:

220-240 V

50/60 Hz

3.7A

Abmessungen:

Lange 45,2 cm

Breite 19,7cm

Höhe 23,5 cm

Genehmigung:

Entspricht VDE RF1 0875-Bestimmungen zur Funkentstörung

Motorleistung:

1 PS

Dauerleistung mit versiegeltem Kugellager und Gleitlager, dauergeschmiert. Interne

Thermosicherung 网 net bei 105^ und schliebt automatisch, wenn der Motor abgekühlt ist (nach ca. 30 Minuten).

BSI: Interne Thermosicherung öffnet bei 105^ und schliebt automatisch, wenn der Motor abgekühlt ist (nach ca. 30 Minuten).

Enstpricht den Bestimmungen zur Störungsfreheit gemäß:

EUROPÄISCHE NORM EN 55014 (1993)

CISPR 14 dritte Ausgabe (1993-01)

EN60555-3

IEC 1000-3-2

EUROPÄISCHE NORM EN 50082-1 (1992)

IEC Veröffentlichung 801-2 (1991)

IEC Veröffentlichung 801-3 (1991)

IEC Veröffentlichung 801-4 (1998)

prIEC Entwurf 801-5

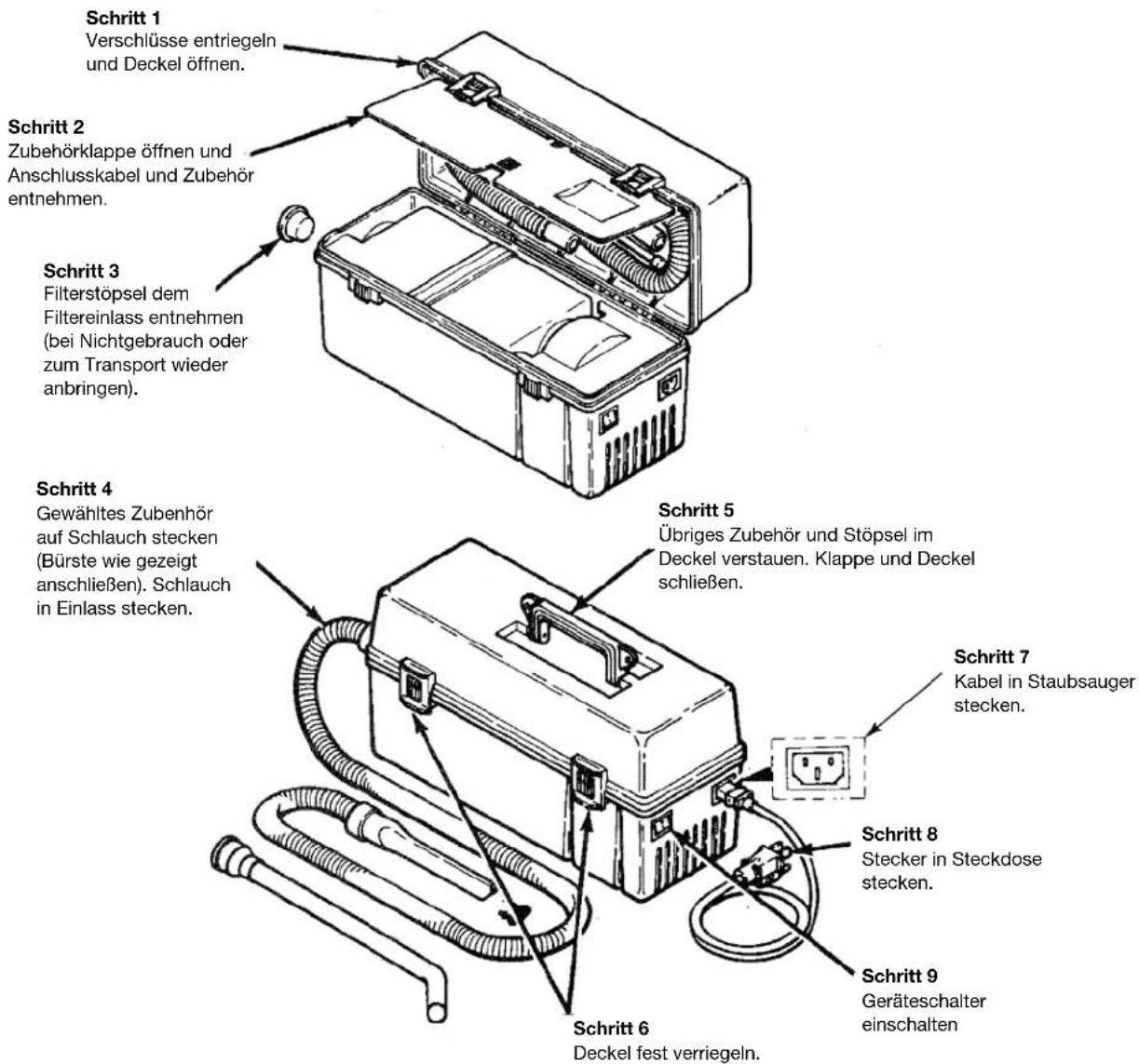

Bedienungsschritte

Folgen Sie den in der Abbildung angegebenden Anweisungen. BENUTZEN SIE DAS GERÄT NICT, WENN DER FILTER VOLL IST. Zu geringe Abluft oder eine verringerte Saugkraft deutet darauf auf hin, dass der Filter voll ist.

ACHTUNG BEI GEBRAUCH IM FREIER ODER AUF NASSEN FLÄCHEN BESTEHT DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS.

1. Entriebeln Sie die beiden Schnappverschlüsse an der Vorderseite und öffnen Sie den Deckel.

2. Offnen Sie die Zubehörklappe und entnahmen Sie den Staubsaugerschlauch, das Anschlusskabel und die Schlauchdüssen.

3. Entnehmen Sie den Stöpsel aus dem Filtrereinlass. (Bei Nichtgebrauch oder Transport des Gérâtes Stöpsel stets anbringen.)
4. Stecken Sie entweder das Saugrohr oder die Schlitzduse auf den Schlauch. Sie können auch die Staubbürste gemäß Abbildung anschließen. Das andere Ende des Schlauchs stecken Sie in den Filtrereinlass.

5. Verstauen Sie das übrige Zubehor und den Filterstöpsel im Deckel und schlieben Sie Zubehörklappe und Deckel.

6. Lassen Sie den Gerätedeckel fest einschnappen.

7. Stecken Sie das Anschlußkabel in die Steckbuchsc am Staubsauger.
8. Stecken Sie den Stecker in eine Netzsteckdose.
9. Schaltein Sie den Geräteschalter ein.

Hinweis

Der Motor in Ihrwartungsstaubsaugcr hat eine Thermosicherung, die bei Überhitzung betagt wird und den Motor abschaltet. Das geschiet im allgemeinen, wenn der Filter voll ist und ausgewechselt werden muß. Wenn der Motor abgekühlt ist, schaltet er sich automatisch wieder ein (nach ca. 30 Minuten).

Aufbewährung der Zubehörteile für den Transport

1. Ziehen Sie die Stecker aus der Stuckdose und dem Staubsauger.
2. Offnen Sie den Deckel und entnahmen Sie den L-15x Filterstöpsel.

3. Zichen Sie den Schlauch aus dem Filtrereinlass und verschlieben Sie den Einlass mit dem L-15x Filterstöpsel.

4. Ziehen Sie die Düse vomSchlauch.

5. Schlauch, Netzkabel und Zubehör im Deckel verstauen und die Zubehörtür schlieben.
6. Schlieben und verriegeln Sie den Deckel.

Austausch des Filters

Der 3M Service Staubsauger wurde für die Verwendung mit 3MTM Filter entwickelt. Die 3M Filter mussen regelmäßiger setzrt werden. Die Häufigkeit des Filterausstauschs hangt von der Art und der Häufigkeit des Gebrauchs des Service Staubsauger ab.

1. Die Schnappverschlüsse losen und den Deckel öffnen.
2. Den L 15X Filterstopfen oder den Schlauch entfernen. Den Stopfen für die spätere Verwendung aufbewahren (sichte Hinweis unter).
3. Den Filter fassen und gerade nach oben zichen.
4. Den L 14X Filterstopfen in den Filter einsetzen.
5. Den Filter ordnungsgemäß entsorgen.
6. Den L 14X Stopfen aus dem neuen Filternehmen und den Filter mit der Öffnung nach links in den Staubsauger eingenetzen.Den L-14X Stopfen fur die spätere Verwendung bei der Entsorgung des Filters aufbewahren (siehe Hinweis unter).
7. Sicherstellen, dass die Dichtung zwischen dem Filter und dem Motor dicht ist.
8. Den L 15X Filterstopfen oder den Schlauch einsetzen.
9. Den Deckel schlieben und die Schnappverschlussüsse verschreiben.

Hinweis: Der L 15X Stopfen (längerer Stopfen) wird benutzt, um den Filtrinlass für die Lagerung zu verschreiben, wenn der Staubsauger nicht in Gebrauch ist. Dieser Stopfen wird mit dem Filter in einem neuen Staubsauger gefelt. Der L 14X Stopfen (kurzerer Stopfen) wird benutzt, den Filtrinlass für die Entsorgung zu verschreiben. Dieser Stopfen wird mit jedem neuen Ersatzfilter gefelt.

WARNUNG

BEI VERWENDUNG IM FREIEN ODER AUF NASSEN OBERFLÄCHEN BESTEHT DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS!

ACHTUNG

Bei vollem Filter nicht verwenden. Mangelnde Saugoder Geblaseleistung ist ein Zeichen für einen vollen Filter.

ACHTUNG

Zur Vermeidung eines Brandrisikos muss der Filter ordnungsgemäß eingebaut werden und regelmäßig ersetzt werden. Den Filter nicht öffnen, wieder verwenden oder versuchen Komponenten im Filter auszutauschen.

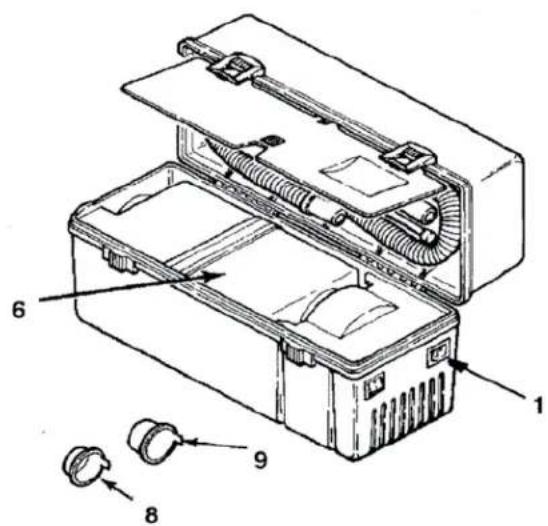

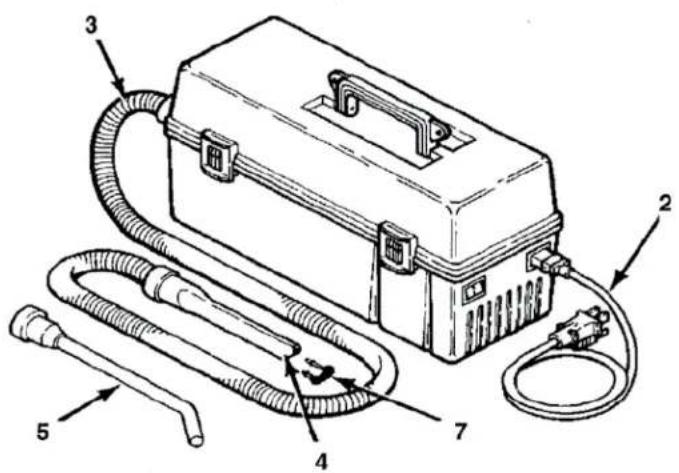

Teileliste

Article

Teilnummer

Beschreibung

1 78-8063-1943-6 Steckdose, 220V (SV-PCR)
2 26-1011-8421-1 Netzkabel, 250V 10 A
3 78-8063-2418-8 Vakuumschlauch, komplett (SV-SH32)
4 80-6104-7958-8 Fugendüse (SV-CNI)
5 78-8063-1540-0 Düse mit gewinkeltem Rohr (SV-WA2)
6 78-6969-6211-3 Filter Typ I, Feine Partikel (SV-SPFI)

78-8005-5350-1 Filter Typ 2, Toner/Staub (SV-MPF2)

7 80-6104-7957-0 Fugenbürste (SV-CB I)
8 80-6104-7640-2 Kurzer roter Filterstopfen L-14X (SV-SRP)
9 80-6104-7639-4 Langer roter Filterstopfen L 15X (SV-LRP)

Wichtig

Das Netzkabel muß nach VDE SEMKO zugelassen und für 250 V, 10 A ausgeführrt sein.

Anleitung zur Auswahldes richtigen Filters forden professionellenEinsatz

Jetzt stehen Ihnen zwei verschiedene Filter für ihren 3M Service Staubsauger zur Verfügung, die beiden für entsprechiedliche Arbeiten ausgeführrt sind. Die folgenden Informationen sollen Ihnen halten, den richtigen Filter für ihren hausinternen oder Kundenbedarf zu wahlen.

Typ 1 Filter fur besonders fcine Partikel
- Typ 2 Filter für Toner und Staub

Alle zwei in dieser Anleitung zur Auswahl des richtigen Filters für den professionellen Einsatz beschrieben. Filter sind vollkommen abbaubar. Das Auswechseln der Filter ist problemlos und sauber.

Filter Typ 1, Feine Partikel

Ein dūnneres, konzentrierteres Gewebe (HEPA-Medium) für äußert feine Partikel bis zu 0,3 Mikron. Typische Anwendungsbereiche sind Laserfarbdrucker, Farbkopierer und hochempfindliche Geräte.

Filter Typ 2, Toner/Stau

Dieser Filter wurde speziell zum Aufsaugen von überschüssigem Toner aus Kopiergeräten und Laserdruckern entwickelt. Er eignet sich auch optimal für die Reinigung von EDV-Geräten.

3M Betriebsstaubsauger

Bescnänkte Garantie und Haftungsbeschränkung

Beschränkte Garantie: Die 3M garantiert gegenüber dem Erstbenutzer/-käfer deses 3M Betriebsstaubsaugers für eine Frist von drei (3) Jahren ab Kaufzeitpunkt, dass der Betriebsstaubsauger frei von Material- bzw. Verarbeitungsmängeln ist. Sollte sich innerhalb dieser Frist und nach Benachrichtigung der 3M innerhalb der genannten drei (3) Jahre ab Kaufzeitpunkt und Vorlage des entsprechenden Kaufsnachweises hcausstellen, dass das Gerat dieser Garantie nicht entspricht, wird die 3M nach eigenem Ermessen das mangelhafte Produkt entweder reparieren oder ersetzen. Der Käfer ist damit verantwortlich, das Produkt mit vorausbezahlter Fracht an die von der 3M bestimmte Servicestelle zurückzusenden. Diese Maßnahmen sind die exklusiven Rechtsmittel, die dem Käfer im Fall einer Garantieverletzung zur Verfugung stehen.

Garantieausschluss: Die vorstehende Garantie ist ungültig für Betriebsstaubsauger, die ohne Genehmigung der 3M abgeändert wurden, oder die durch Nachlüssigkeit, Mibbrauch, Zufall, Nichtbefolgen der schriftlichen 3M Bedienungsanleitung oder Verwendung eines Filters, der 3M-Spezifikationen nicht entspricht, beschädigt wurden. Verbrauchsgüter wie z.B. Filter sind in der vorstehenden Garantie nicht eingeschlossen.

Abstandserklarung: DIE 3M GIBT KEINE ZUSÄTZLICHEN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN IN HINSICHT Auf DEN 3M BETRIEBSSTAUBSAUGER, EINSCHLIESSLICH, JEDOCH NICT BESCHRÄNKT Auf EINE STILLSCHWEIGENDE GARANTIE DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.

Haftungsbeschränkung: DIE 3M IST UNDER KEINEN UMSTÄNDEN FÜR IRGENDWELCHE ZUFÄLLIGEN, BESONDEREN ODER NACHFOLGENDEN SCHÄDEN ODER WIRTSCHAFTLiche VERLUSTE HAFTBAR, DIE AUF GARANTIEVERLETZUNG, VERTRAGSBRUCH, NACHLÄSSIGKEIT, STRIKTE DELIKTSHAFTUNG ODER SONSTige RECHTSTHEORIE ZURÜCKZUFLHREN SIND, AUCH WENN DIE 3M VON DER MÖGLICHKEIT DERARTIGER SCHÄDEN IN KENNTNIS GESETZT WURDE, EINSCHLIESSLICH, JEDOCH NICT BESCHRÄNKT AUF GEWINNVERLUST, VERLORENES EINKOMMEN, AUSFALL DER NUTZNISSUNG DES GERÄTES ODER IRGENDWELCHER DATEN ODER INFORMATIONEN. AUSSER WIE AUSDRUCKLICH IN DIESER GARANTIE BESTIMMT ÜBERSCHREITET DIE HAFTBARKEIT DER 3M UTER KEINEN UMSTÄNDEN DEN PREIS DES 3M BETRIEBSSTAUBSAUGERS. Diese Beschrankungen beziehen sich nicht auf Schäden, die durch eine Verletzung der stillschweigenden Garantie des Eigentums- bzw. Patcentreches entwickeln sind, noch auf Ersatzansprüche wogen Körperbuchstägigung. Unter den Gesetzen einiger Staaten/Länder sind die Haftbarkeitsrechte verschiedene von den vorstehend genommen. In diesen Fälle sind die minimal erforderlichen Haftbarkeitsbestimmungen gültig.
