497ABF - Aspirapolvere 3M - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspirapolvere
Marca	3M
Modello	497ABF
Utilizzo previsto	Esclusivamente per uso commerciale
Alimentazione elettrica	220-240 V, 50/60 Hz, 3,7 A
Dimensioni (L x l x h)	45,2 cm x 19,7 cm x 23,5 cm
Motore	1 CV, cuscinetto a sfere sigillato, cuscinetto lubrificato a vita
Protezione termica	Interruttore termico a riarmo automatico (105°C o 120°C secondo normativa BSI)
Tipo di filtro	Monouso 3MTM (Tipo 1 particelle fini, Tipo 2 toner/polvere)
Accessori forniti	Tubo flessibile, bocchetta piatta, bocchetta curva, spazzola per polvere
Omologazioni	VDE RFI 0875, EN 55014, CISPR 14, EN60555-3, IEC 1000-3-2, EN 50082-1
Messa a terra	Spina con conduttore giallo/verde (terra), blu (neutro), marrone (fase)
Garanzia	3 anni (esclusi materiali di consumo)
Numero ricambi	Presa (78-8063-1943-6), cavo (26-1011-8421-1), tubo (78-8063-2418-8), bocchetta piatta (80-6104-7958-8), bocchetta curva (78-8063-1540-0), filtro tipo 1 (78-6969-6211-3), filtro tipo 2 (78-8005-5350-1), spazzola (80-6104-7957-0), tappo L-14X (80-6104-7640-2), tappo L-15X (80-6104-7639-4)

Domande frequenti - 497ABF 3M

Come collegare correttamente l'aspirapolvere 3M 497ABF?

Collegare prima il cavo di alimentazione alla presa sull'aspirapolvere, quindi inserire la spina in una presa di corrente con messa a terra. Assicurarsi che la tensione corrisponda a 220-240 V.

Quando bisogna sostituire il filtro?

Sostituire il filtro non appena l'aspirazione diminuisce o l'aria non esce più. Il motore si ferma automaticamente in caso di filtro pieno grazie a un interruttore termico.

Come sostituire il filtro?

Aprire il coperchio, rimuovere il tappo o il condotto del filtro, tirare il filtro verso l'alto, inserire il tappo nel vecchio filtro prima di gettarlo, quindi posizionare un nuovo filtro. Richiudere e bloccare il coperchio.

L'aspirapolvere può aspirare liquidi?

No, non aspirare mai liquidi infiammabili o combustibili come benzina. Utilizzare solo su superfici asciutte.

Cosa fare se il motore si ferma durante l'uso?

Si tratta di una protezione termica. Scollegare l'apparecchio, lasciarlo raffreddare per circa 30 minuti. Il motore si riavvierà automaticamente. Verificare anche lo stato del filtro.

Come riporre l'aspirapolvere dopo l'uso?

Scollegare il cavo, aprire il coperchio, rimuovere il tubo e inserire il tappo del filtro L-15X nella presa d'aria. Riporre gli accessori nell'apposito scomparto, richiudere e bloccare il coperchio.

Quali filtri sono compatibili con questo aspirapolvere?

Due tipi: il filtro Tipo 1 (particelle fini, supporto HEPA) e il filtro Tipo 2 (toner e polvere). Utilizzare solo filtri 3M^TM.

Posso usare l'aspirapolvere all'aperto?

No, rischio di scossa elettrica. L'aspirapolvere è progettata per uso interno e commerciale. Non utilizzare su superfici bagnate.

Come pulire l'aspirapolvere?

Scollegare prima di qualsiasi manutenzione. Pulire l'esterno con un panno asciutto. Non ostruire le aperture. Sostituire regolarmente il filtro.

Cosa fare in caso di cavo di alimentazione danneggiato?

Non utilizzare l'apparecchio. Sostituire il cavo con un modello approvato VDE SEMKO da 250V 10A (rif. 26-1011-8421-1).

MANUALE UTENTE 497ABF 3M

Questo aspirapolvere è per uso commerciale

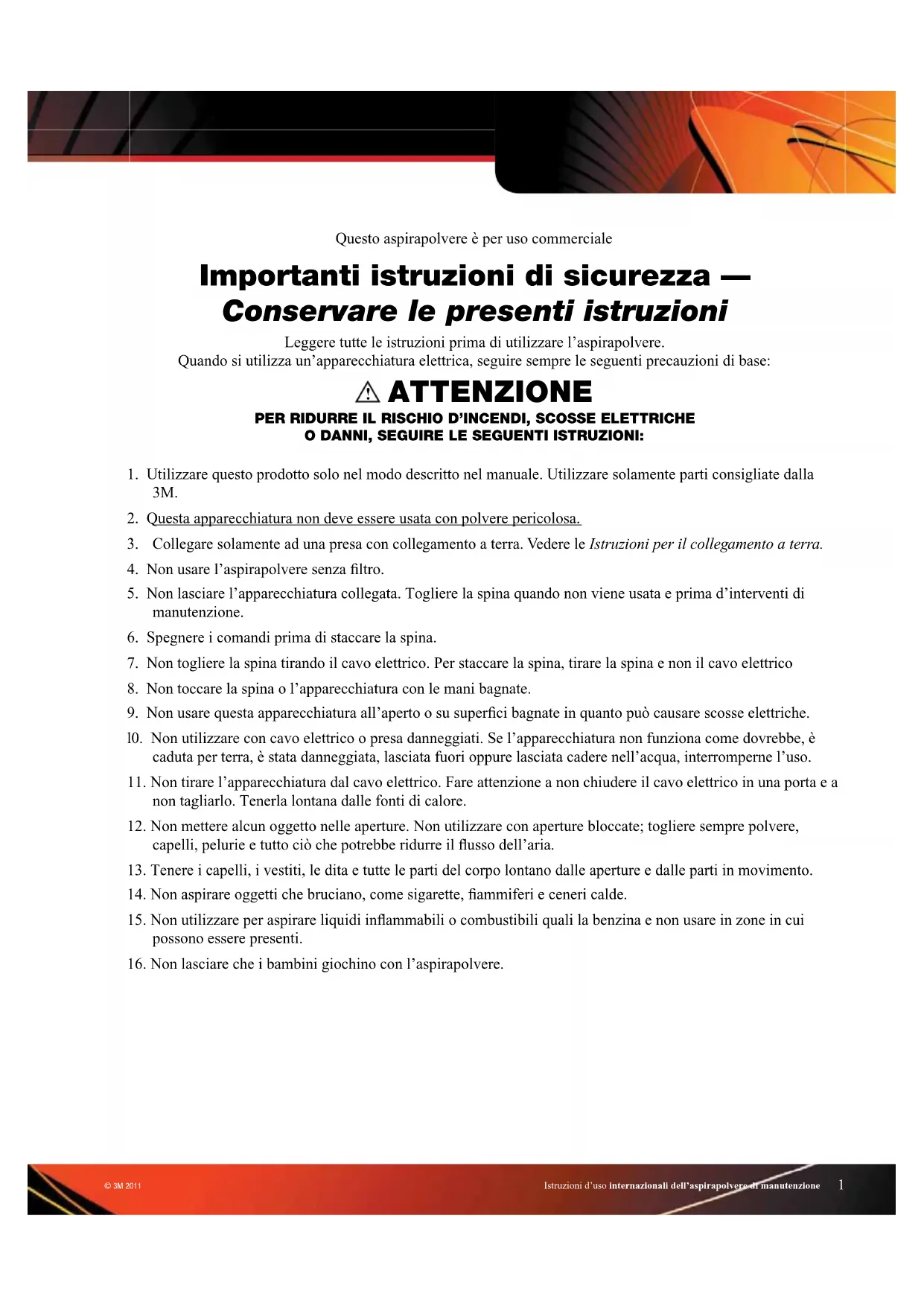

Importanti istruzioni di sicurezza — Conservare le presenti istruzioni

Leggere tutte le istruzioni prima diutilizzare l'aspirapolvere.
Quando si utilizza un'apparecchiatura elettrica, seguire sempre le seguenti precauzioni di base:

ATTENZIONE

PER RIDURE IL RISCHIO D'INCENDI, SCOSSE ELETTRICHE O DANNI, SEGUIRE LE SEGUENTI ISTRUZIONI:

1. Utilizzare quello prodotto solo nel modo descritto nel manuale. Utilizzare solamente parti consigliate nella 3M.
2. Questa apparecchiatura non delve essere usata con polvere pericolosa.
3. Collegare solamente ad una presa con collegamento a terra. Vedere le Istruzioni per il collegamento a terra.
4. Non usare l'aspirapolvereswana filtro.
5. Non lasciare l'apparecchiatura collegata. Togliere la spina quando non viene usata e prima d'interventi di manutenzione.
6. Spegnere i comandi prima di staccare la spina.
7. Non togliere la spina tirando il cavo elettrico. Per staccare la spina, tirare la spina e non il cavo elettrico
8. Non toccare la spina o l'apparecchiatura con le mani bagnate.
9. Non usare questa apparecchiatura all'aperto o su superfici bagnate in quanto cui causare scosse elettriche.
10. Non utilisezare con cavo elettrico o presa danneggiati. Se I'apparecchiatura non funziona come dovrebbe, è caduta per terra, è stata danneggiata, lasciata fuori oppure lasciata cadere nell'acqua, interromperne l'uso.
11. Non tirare l'apparecchiatura dal cavo elettrico. Fare attenzione a non chiudere il cavo elettrico in una porta e a non tagliarlo. Tenerla lontana dalle fonti di calore.
12. Non mettere alcun oggetto nelle aperture. Non utilizzare con aperture bloccate; togliere sempre polvere, capelli, pelurie e tutto ciò che potrebbe ridurre il flusso dell'aria.
13. Tenere i capelli, i vestiti, le dita e tutte le parti del corpo lontano dalle aperture e dalle parti in movimento.
14. Non aspirare oggetti che bruciano, come sigarette, fammiferi e ceneri calde.
15. Non utilizzato per aspirare liquidi inflammabili o combustibili quali la benzina e non usare in zone in cui possono essere presenti.
16. Non lasciare che i bambini giochino con l'aspirapolvere.

Istruzioni per il collegamento a terra

IMPORTANTE

Questa apparecchiatura deve essere collegata a terra.

I fili del conduttore principale sono colorati secondo il seguente codice:

Verde/giallo: Terra

Blu: Neutro

Marrone: Sotto tensione

Poiché i colori dei fili potrebbero non corrispondere ai colori dei terminali della spina, seguire le seguenti istruzioni:

Il filo verde/giallo delve essere collegato al terminale della spina giallo/verdc o su cui è individata la lettera "E" o il simbolo " 1一 ".

Il filo blu delve essere collegato al terminale nero o blu o su cui è indicata la lettera "N".

Il filo marrone deve essere collegato al terminale marrone o rosso o su cui è individata la lettera "L".

Specifiche

Elettriche

220-240 V~

50/60 Hz

3.7A

Dimensioni

Lunghezza 45,2 cm (17,80 in.)

Larghezza 19,7 cm (7,75 in.)

Altezza 23,5 cm (9,25 in.)

Certificazioni

Conforme ai limiti di conduzione.

VDE RFI 0875.

Motore

1 H.P.

Per servizio continuo, con cuscinetto a sfere sigillato e bronzina lubricificata, Interruttore termico incorpore che scatta a 105^ (221^) e si chiude automaticamente quando il motore si raffredda (dopo circa 30 minuti).

É conforme ai requisiti EMC definite in:

STANDARD EUROPEI EN 55014 (1993)

CIspir 14 Terza edizione (1993-01)

EN60555-3

TEC 1000-3-2

STANDARD EUROPEI EN 50082-1 (1992)

IEC Pubblicazione 801-2 (1991)

IEC Pubblicazione 801-3 (1991)

IEC Pubblicazione 801-4 (1998)

prIEC Prima stesura 801-5

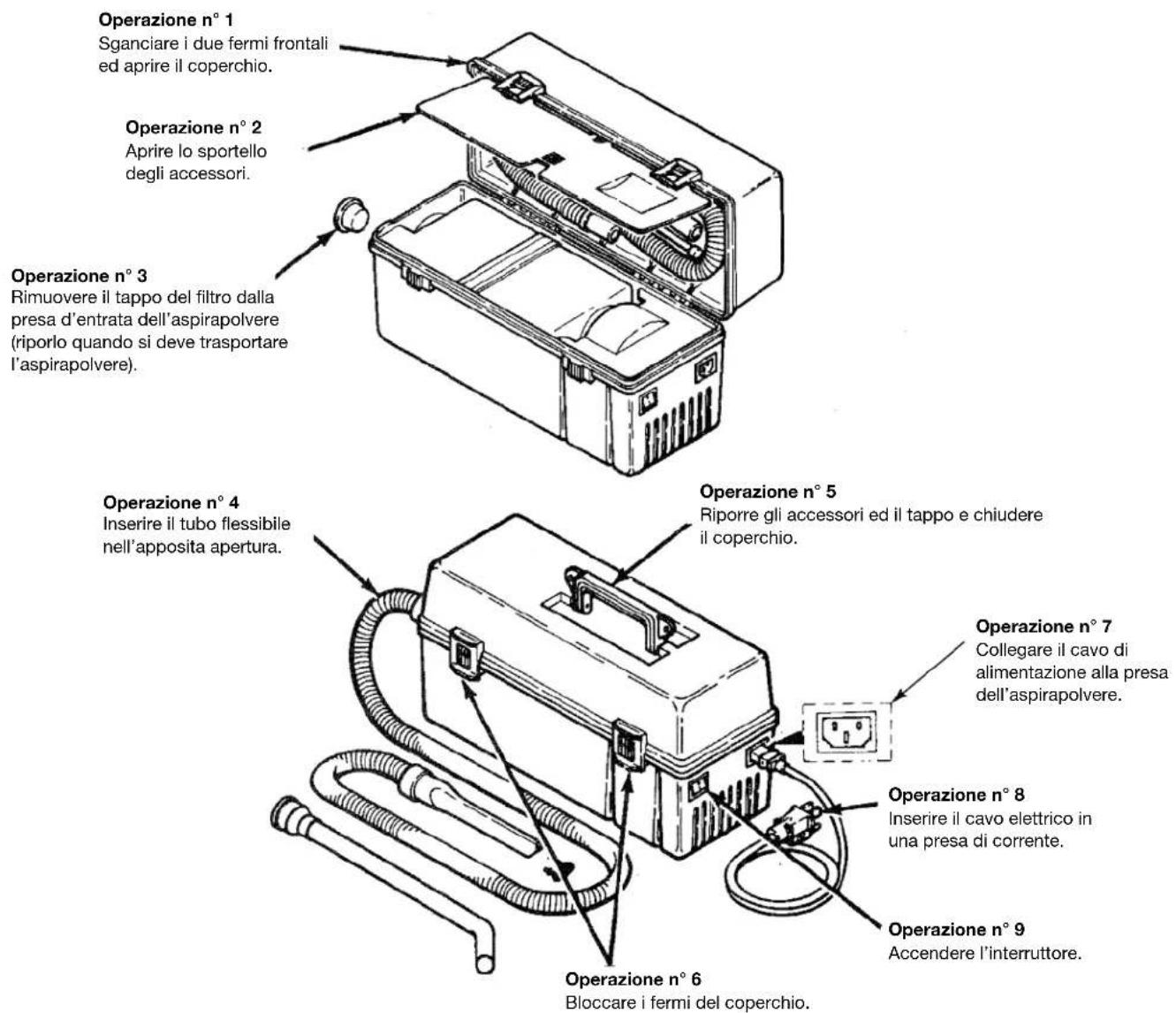

Per il funzionamento

Seguire le struzioni dell'illustrazione. NON OPERARE CON IL FILTRO PIENO. La macanza di fuoriuscita d'aria indica che il filtro è piano.

ATTENZIONE SE USATO ALL'APERTO O SU SUPERFICI BAGNATE PUO CAUSARE DELLE SCOSSE ELETTRICHE.

1. Sganciare i due fermi frontali ed apriere il coperchio.

2. Aprire lo sportello degli accessori e rimuoverli.

3. Rimuovere il tappo del filtrato, come illustrato (riporlo quando si devc trasportare I'aspirapolvere).

4. Collegare uno degli accessori al tubo flessibile. Si cui anche inscire la spazzola aspirapolvere, come indicato. Inscire l'altra estremita del tubo flessibile nell'apposita apertura.
5. Riporre gli accessori ed il tappo e chiudere il coperchio.
6. Bloccare i fermi del coperchio.
7. Collegare il cavo di alimentazione alla presa dell'aspirapollive.

8. Inserire il cavo elettrico in una presa di corrente.

9. Accendere l'interruttore.

Nota

Il motore del vosto aspirapolvere è dotato di un interrottore termico che scatta automaticamente e blocca il motore quando si surriscaldà. Questo capita di solito quando il filtrò è pieno di polvere è delve essere sostituito. Il motore si rimetterà automaticamente in funzione non appena si raffredda (dopo circa 30 minuti).

Collocamento degli accessori durante il trasporto

1. Rimuovere il cavo elettrico alla prcsa c dall'aspirapolvere.
2. Aprire il coperchio e prendere il tappo del filtrlo L-15X.
3. Rimuovere il tubo flessibile alla presa d'entrata ed inscrirc il tappo del filtrlo L-15X.

4. Scollegare il terminale dal tubo flessibile ed insere il terminale tubolare nel tubo flessibile.

5. Posizione are il tubo flessibile, il cavodi alimentazione c gli accessori nel coperchio, quando chiudere lo sportello degli accessori.

6. Chiudere il coperchio e bloccare i fermi.

Sostituzione del filtro

L'aspirapolvere di servizio 3M è indicato per l'uso con i filtri smaltibili 3MTM . I filtri 3M devono essere sostituiti regolarmente. La frequenza di sostituzione del filtro dipende dal tipo e alla frequenza d'uso dell'aspirapolvere di servizio.

1. Sganciare le chiusure e apriere il coperchio.
2. Rimuovere il tappo del filtrlo L-15X o il tubo flessibile. Conservare il tappo per utilizzato in seguito (vedere lanota qui di scguito).
3. Prendere il filtro e estrarlo tirando versusl'alto.
4. Inserire il tappo del filtrlo L-14X nel filtrto stesso.
5. Smaltire ilhetto in modo corretto.
6. Rimuovere il tappo L-14X dal filtrono nuovo e posizionare il filtrone nell'aspirapolvrec con il foro alla propria sinistra. Conservare il tappo L-14X per utilizzato quando si smaltisce il filtrto (vedere la notation qui di seguito).
7. Verificare che la guarnizione tra filtrone motore garantisca una chiusuraagna.
8. Inserire il tappo del filtrlo L-15X o il tubo flessibile.
9. Chiudere il coperchio con il blocco.

Note: Il tappo L-15X (più lungo) serve a coprirce la bocca di aspirazione per riporre l'aspiratore se non viene utilizzato. In un aspiratore nuovo, quello tappo accompaniesa il filtrlo. Il tappo L-14X (più certo) serve per coprirce la bocca di aspirazione del filtrlo per lo smaltimento. Questo tappo accompaniesa agli filtrò di ricambio.

AVVERTENZA

SE UTILIZZATO IN ESTERNIO SU SUPERFICI BAGNATE PUO VERIFICARSI UNA SCOSSA ELETTRICA!

ATTENZIONE

Nonutilizzare se il filtro è piano. Una mancanza di aspirazione o di scarico e un'indicazione di filtrono piano.

ATTENZIONE

Per evitare il rischio di incendio, il filtrlo deve essere installato correttamente e sostituito con regolarità. Non aprire il filtrlo, non riutilizarlo né cercare di sostituirne i componenti.

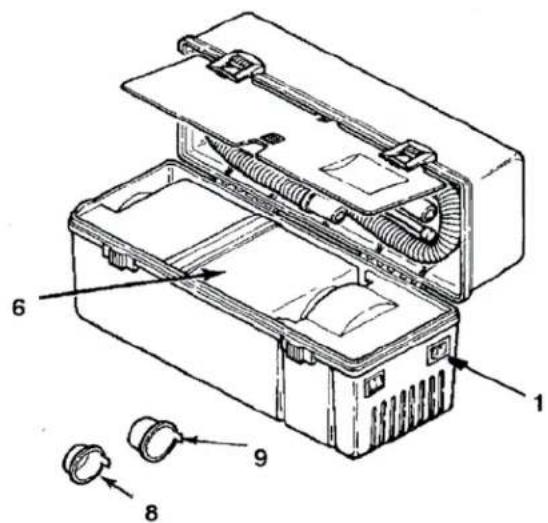

Elenco delle parti

ParteNumero di serie Descrizione

1 78-8063-1943-6 Presa a 220V (SV PCR6)
2 26-1011-8421-1 Cavo di alimentazione, 250V, 10 A
3 78-8063-2418-8 Gruppo del tubo flessibile dell'aspirapolvere (SV SH32)
4 80-6104-7958-8 Bocchetta a fessura (SV-CN1)
5 78-8063-1540-0 Bocchetta angolare (SV WA2)
6 78-6969-6211-3 Filtrto tipo 1, per particelle fini (SV-SPF1)

78-8005-5350-1 Filtrto tipo 2, per toner e polvere (SV-MPF2)

7 80-6104-7957-0 Spazzola per bocchetta a fessura (SV-CB1)
8 80-6104-7640-2 Tapporosso cortodeliltoR-14X(SV-SRP)
9 80-6104-7639-4 Tapporosso lungo del filtrolx L-15X (SV-LRP)

Importante

Il cavo di alimentazione deve essere conforme a VDE SEMKO, d 250 V e 10 A.

Introduzione alla Guida professionale per la selezione dei filtri

Sono ora disponibili due diversi tipi di filtrlo per l'uso con l'aspirapolvere 3M. Questi filtri sono stati progettati per lo svolgimento di funzioni differenti. La scelta del filtrlo dipende dal tipo di impiego che s'intende fare dell'aspirapolvere.

I nuovi filtri disponibili sono:

Filtro di tipo I per particelle estremamente

• Filtro di tipo 2 per toner e polvere

I due filtri suddescritti sono del tipo da gettare dopo l'uso.

Filtro tipo 1, per particelle fini

Dotato di onda più sottile c concentrata (mezzo HEPA) per la cattura di particelle molto fini, fino a 0,3m . Vinc generalmente impiegato con stampanti laser a colori, copiatrici a colori ed apparccchiatura altamente sensibile.

Filtro tipo 2, per toner e polvere

Progettato per l'eliminazione di eccesso fini di toncr dalle copiatrici c alle stampanti a colori. Ideale inoltre per la pulizia di apparccchiatura per l'elaborazione di dati.

Aspirapolvere 3M

Garanzia limitata e limiti di responsabilità

Garanzia limitata: Al primo utente che acquisti quello aspirapolvere 3M, la 3M garantisce, per un periodo di tre (3) anni dal momento dell'acquisto, che l'aspirapolvere 3M è privo di difetti di materiale e di fabbricazione. In caso di non-conformità a这一点 garanzia durante il这段时间, su notificà entro i detti tre (3) anni dal momento dell'acquisto e su prova d'acquisto, la 3M, a sua discrezione, riparera o sostituirà il prodotto difettoso. All'acquirente spetta la responsabilità di renderre il prodotto, nolo prepagato, all'ufficio di assistenza tecnica specificato alla 3M. Questi sono gli escludivi rimedi dell'acquirente in caso di violazione di这一点 garanzia.

Esclusioni daa copertura della garanzia: La garanzia di cui sopra non e aplicabile ad alcun aspirapolvcre 3M che si stato modificato sansa I'approvazione della 3M o che abbia subito danni per negligenza, uso errato, incidenti, mancata adrenza alle istruzioni per l'uso scritte della 3M o da filtri non conformi alle specifiche 3M. Gli accessori di consumo, come i filtri, non sono coperti alla suddetta garanzia.

Disconoscimento di garanzia: LA 3M NON FORNISCE ALCUN'ALTRA GARANZIA ESPLICITA O IMPLICITA RIGUARDANTE L'ASPIRAPOLVERE 3M, INCLUSA QUALSIASI GARANZIA IMPLICITA DI COMMERCIABILITA O IDONEITÀ PER UN PARTICOLARE SCOPO, MA NON AD ESSA LIMITATA.

Limiti di responsabilità: LA 3M NON SI RITIENE RESPONSABILE, IN NESSUNA CIRCOSTANZA DI DANNI OCCAsIONALI, SPECIALI O INDIRETTI, O PERDITE FINANZIARE, RISULTANTI DA VIOLAZIONE DI GARANZIA, INADEMIENZA DI CONTRATTO, NEGLIGENZA, RESPONSABILITA INCONDIZIONATA RELATIVA A TORTI O A QUALSIASI ALTRA TEORIA LEGALE, ANCHE SE LA 3M E STATA AVVERTITA DELLA POSSIBILITA DI TALI DANNI, INCLUSE PERDITE DI REDDITO, ENTRATE, USO DI ATTREZZATURE, DATI O INFORMAZIONI DI OGNI GENERE, MA NON AD ESSE LIMITATE. AD ECCEZIONE DI QUANTO QUI ESPRESSAMENTE DESCritto, LA RESPONSABILITA DELLA 3M IN NESSUN CASO, VA OLTRE IL PREZZO DELL'ASPIRAPOLVERE 3M. Questi limiti non sono applicabili ne a donne provocati da la violazione di garanzie implicite o violazione di diritti di titolo, ne alle richieste di risarcimento per lesioni personali. In alcuni stati i diritti di responsabilità civile previsti alla legge sono diversi da quelli sopradescritti. In tali stati, sono applicabili i minimi termini di responsabilita previsti alla legge.
