Тип продукта	Пылесос
Бренд	3M
Модель	497AJM
Размеры (Д x Ш x В)	30 x 30 x 50 см
Вес	5 кг
Питание	1000 Вт, 220-240 В, 50 Гц
Тип сбора пыли	Без мешка (циклонный)
Объем контейнера	2 л
Фильтрация	HEPA 13
Уровень шума	75 дБ
Радиус действия	8 м
Основные функции	Уборка полов и ковров, насадка для мебели
Уход и очистка	Чистить фильтр HEPA каждый месяц, опорожнять контейнер после каждого использования
Безопасность	Не пылесосить жидкости, отключать перед чисткой
Запасные части	Фильтр HEPA, насадки, щетка
Ремонтопригодность	Индекс ремонтопригодности 7.5/10

Часто задаваемые вопросы - 497AJM 3M

Как опорожнить контейнер пылесоса 3M 497AJM?

Нажмите кнопку разблокировки, чтобы снять контейнер. Откройте крышку и высыпьте мусор в мусорное ведро. Закройте и установите контейнер на место до щелчка.

Как часто нужно чистить фильтр HEPA?

Рекомендуется чистить фильтр HEPA каждый месяц. Снимите его, аккуратно постучите, чтобы удалить пыль, затем промойте холодной водой. Дайте полностью высохнуть 24 часа перед установкой.

Мой пылесос 497AJM теряет мощность всасывания, что делать?

Сначала проверьте, не полон ли контейнер и не засорен ли фильтр. При необходимости очистите фильтр. Также осмотрите шланги и насадки на наличие засоров.

Можно ли использовать пылесос 3M 497AJM для сбора воды?

Нет, этот пылесос предназначен только для сухой уборки. Никогда не пылесосьте жидкости, это может повредить двигатель и аннулировать гарантию.

Как заменить фильтр HEPA?

Купите совместимый фильтр HEPA для 3M 497AJM. Откройте отсек фильтра, извлеките старый фильтр, вставьте новый, следуя инструкциям по установке, затем закройте.

Какие аксессуары входят в комплект пылесоса 497AJM?

Пылесос поставляется с насадкой для полов, насадкой для мебели и щелевой насадкой. Некоторые модели включают специальную щетку для ковров.

Пылесос сам выключается через несколько минут, почему?

Это может быть связано с перегревом. Проверьте, не засорен ли фильтр и не полон ли контейнер. Дайте прибору остыть 30 минут перед повторным включением.

Как ухаживать за щеткой пылесоса?

Регулярно удаляйте волосы и нити, намотанные на щетку. Используйте ножницы, чтобы разрезать и удалить остатки. Протрите щетку влажной тканью.

Что делать, если шнур питания не втягивается?

Осторожно потяните за шнур, чтобы освободить его, затем нажмите кнопку сматывания. Если проблема не исчезнет, обратитесь в сервисный центр.

Где я могу найти запасные части для 3M 497AJM?

Запасные части, такие как фильтры, насадки и щетки, доступны на официальном сайте 3M или у авторизованных дилеров. Используйте номер модели для поиска правильных артикулов.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 497AJM 3M

Пылесос предназначен только для коммерческого использования

Правила техники безопасности: сохраните эти замечания!

Прочитайте все указания до первоначального использования пылесоса! При использовании электрического оборудования будьте всегда осторожны, соблюдая следующие правила:

ВНИМАНИЕ!

ДЛЯ УМЕНЬШЕНИЯ РИСКА ОГНЕОПАСНОСТИ, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ПОВРЕЖДЕНИЙ, СЛЕДУЙТЕ ЭТИМ ПРАВИЛАМ БЕЗОПАСНОСТИ:

1. Пользуйтесь только согласно данному описанию. Используйте только приспособления, предоставленные производителем.
2. Не используйте этот пылесос для сбора опасных материалов.
3. Подключайте только к правильно заземленной розетке. См. Инструкцию по заземлению.
4. Не используйте без фильтра.
5. Не оставляйте прибор включенным, если им не пользуетесь. Отключайте из розетки в случае неиспользования или до обслуживания.
6. Выключите все кнопки управления до отключения пылесоса из сети.
7. Отключая, не тяните за кабель, а держитесь за штепсельную вилку.
8. Не трогайте штепсельную вилку или прибор мокрыми руками.
9. Не пользуйтесь прибором вне помещений или на мокрых поверхностях. Опасность поражения электричеством!
10. Не пользуйтесь, если кабель или штепсель повреждены. Прекратите пользование в случае неправильной работы прибора, а также в случаях, если прибор был уронен, поврежден, оставлен вне помещения или уронен в воду.
11. Не тяните или переносите, держа за кабель; не пользуйтесь кабелем как ручкой; не защемляйте кабель дверями, а также избегайте контакта кабеля с острыми гранями. Держите кабель на расстоянии от горячих поверхностей.
12. Не помещайте никаких предметов в отверстия прибора. Не пользуйтесь, когда любое отверстие блокировано. Держите отверстия свободными от пыли, волос, и всего, что уменьшает прохождение воздуха.
13. Держите все части одежды и тела, особенно волосы и пальцы, на безопасном расстоянии от отверстий и движущихся частей.
14. Не используйте пылесос для сбора горящих или дымящих материалов, таких как сигареты, спички или горячая зола.
15. Не используйте пылесос для сбора огнеопасных или воспламеняемых жидкостей, таких как бензин, и не используйте в помещениях, где они могут находиться.
16. Не разрешайте пользоваться пылесосом как игрушкой. Будьте внимательны, работая в присутствии детей.

Инструкция по заземлению

Этот прибор должен быть заземлен!

Провода в главном кабеле обозначены согласно следующей кодировке:

зелёпый/жёлтый: земля синий: нейтральный коричневый: напряжение

Поскольку расцветка может не соответствовать расцветке клемм в вашем штепселе, поступите следующим образом:

Зелено-желтый провод должен быть подсоединен к клемме, обозначенной буквой «Е» или символом заземления « 12 » или зелёным либо зелепожелтым цветом.

Сипий провод соединяется с клеммой в штепселе, обозначенной буквой «N» или черным либо синим цветом.

Коричневый провод соединяется с клеммой в птепселе, обозначенной буквой «L» или коричневым либо красным цветом.

Спецификации:

Электричество

220-240 B

50/60 Гц

3,7 A

Габаритные размеры

Длина 17-13/16 дюйм

Ширипа 7-3/4 дюйм

Высота 9-1/4 дюйм

Сертификация

Соответствуст норме VDE RF1 0875.

Мотор

1 л.с.

Предназначен для длительного режима работы, с уплотненными шарикоподшипниками, не требующими смазки в течение всего срока эксплуатации. Внутренний термический прерыватель размыкает цепь при 105°C и автоматически замыкает её после охлаждения мотора (примерно через 30 минут).

BSI: Внутренний термический прерыватель размыкает цепь при 120°C и автоматически замыкает после охлаждения мотора (примерно через 30 минут).

Соответствует требованиям по электромагнитной совместимости, определенным в:

EUROPEAN STANDARD EN 55014 (1993) – кондуктивное излучение CISPR 14 Третье издание (1993-01) – кондуктивное излучение

EN60555-3 – излучение гармонического тока (Класс А)

ГЕС 1000-3-2 – излучение гармонического тока (Класс А)

EUROPEAN STANDARD EN 50082-1 (1992), иммунитет

IEC Publication 801-2 (1991) – ESD, контактный разряд, уров. вред. 4 – ESD, грозовой разряд, уров. вред. 4

IEC Publication 801-3 (1991) – неприк. к излуч., уров. вред. 2

TEC Publication 801-4 (1991) - EFT, уровень вред. 3

Обслуживание

War 1

Отомкнуть защелки и открыть крышку.

War 2

Открепить дверь оснастки и вынуть вакуумный шланг, кабель и приспособления для шланга.

War 3

Убрать пробку фильтра из входного отверстия (не забыть закрыть для транспортировки!).

War 4
Присосдинить необходимое приспособление к шлангу (влажить щелевую щётку как указано). Присосдинить другой конец планга к входному отверстию.
Убрать остальные при- способления и пробку фильтра в крышку. Закрыть крышку.

War 5

Шаг 6
Надёжно защёлкнуть крышку.
Подсоединить закрытый конец кабеля в розетку на пылесосе (см. рис.).
Включить кабель в сетевую розетку.
Включить электропитание.

War 7

IIIar 8

IIIar 9

Следуйте шагам на рисунке. НЕ ПОЛЬЗУЙТЕСЬ, ЕСЛИ ФИЛЬТР ПОЛНЫЙ. Отсутствие выкачиваемого воздуха или слабое его всасывание означаст, что фильтр полный.

ВНИМАНИЕ!

ПОРАЖЕНИЕ ЭЛЕТРИЧЕСТВОМ МОЖЕТ ВОЗНИКНУТЬ ПРИ ПОЛЬЗОВАНИИ ВНЕ ПОМЕЩЕ- НИЯ ИЛИ НА МОКРЫХ ПОВЕРХНОСТЯХ.

1. Отпустить защелки и открыть крышку.

2. Открепить дверь оснастки и вынуть вакуумный шланг, кабель и приспособления для шланга.

3. Убрать пробку фильтра L-15X из входного отверстия (всегда закрывать для транспортировки!).

4. Присоединить необходимое приспособление к шлангу (влажить шелевую щётку как указано). Присоединить другой конец шланга к входному отверстию.
5. Убрать остальные приспособления и пробку фильтра в крышку. Закрыть крышку.
6. Надёжно защёлкнуть крышку.
7. Подсоединить закрытый конец кабеля в розетку на пылесосе (см. рис.)

8. Подключить кабель в сетевую розетку.

9. Включить электропитание.

Примечание.

Мотор спабжен термическим прерывателем, замыкающих и отмыкающим мотор при перегревании. Это часто случается при наполнении фильтра, который следует поменять. Мотор заработает автоматически после охлаждения (примерно через 30 минут).

Упаковка пылесоса для транспортировки

1. Отключить кабель из сети и розетки на пылесосе.
2. Открыть крышку и вынуть пробку фильтра L-15X.

3. Отсоединить вакуумный шланг и закрыть входное отверстие пробкой L-15X.

4. Снять шланговую насадку из базы.

5. Поместить шланг, кабель и все приспособления в крышку и закрыть дверь оснастки.
6. Закрыть крыпку и надёжно защёлкнуть её.

Чтобы поменять фильтр

Сервисный пылесос 3М предназначен для использования с одноразовыми 3М™ фильтрами. 3М фильтры необходимо регулярно менять. Частота замены фильтра зависит от типа и частоты использования пылесоса.

1. Освободите защелки и откройте крышку.
2. Снимите колпачок фильтра L-15X или шланг. Сохраните колпачок для дальнейшего использования (см. ниже).
3. Возьмите фильтр и потяните его вверх.
4. Вставьте колпачок фильтра L-14X в фильтр.
5. Утилизируйте фильтр должным образом.
6. Снимите колпачок L-14X с нового фильтра и установите фильтр в пылессос таким образом, чтобы отверстие фильтра находилось слева от вас. Сохраните колпачок L-14X для использования в одноразовом фильтре (см. примечание ниже).
7. Убедитесь в том, чтобы уплотнение между фильтром и двигателем встало плотно.
8. Вставьте колпачок фильтра L-15X или шланг.
9. Закройте и защелкните крышку.

Примечание: Копачок L-15X (более длинный) используется для прикрытия отверстия фильтра при хранении, когда пылесос не используется. Этот колпачок поставляется с фильтром в новом пылесосе. Колпачок L-14X (более короткий) используется для прикрытия отверстия фильтра для одноразовых фильтров. Этот колпачок поставляется с каждым новым сменным фильтром.

ПРЕДУПРЕЖДЕНИЕ ПРИ ИСПОЛЬЗОВАНИИ НА УЛИЦЕ ИЛИ ДЛЯ УБОРКИ ВЛАЖНЫХ ПОВЕРХНОСТЕЙ ВОЗМОЖНО ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ!

ВНИМАНИЕ

Не используйте пылесос если фильтр заполнен. Недостаточная мощность всасывания или выходного давления указывает на то, что фильтр заполнен.

ВНИМАНИЕ

Во избежание риска возгорания необходимо правильно устанавливать фильтр и регулярно менять его. Не вскрывайте фильтр, не используйте фильтр повторно и не пытайтесь поменять детали в фильтре.

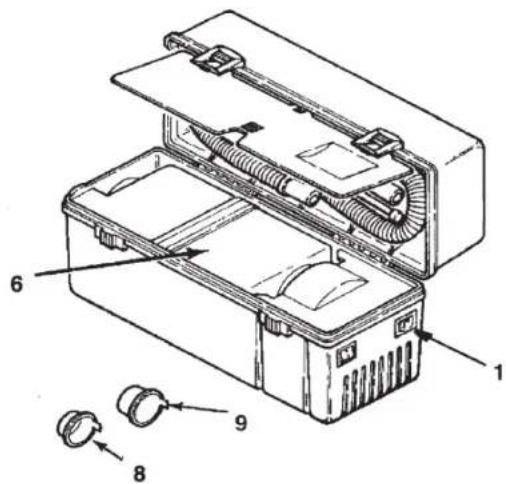

Список деталей

Пункт Номер детали Наименование

1 78-8063-1943-6 Розетка, 220B (SV-PCR6)
2 26-1011-8421-1 Кабель, 250В, 10 Амп
3 78-8063-2418-8 Вакуумный шланг (SV-SH32)
4 80-6104-7958-8 Щелевая насадка (SV-CN1)
5 78-8063-1540-0 Согнутая насадка (SV-WA2)
6 78-6969-6211-3 Фильтр типа 1, мелкий порошок (SV-SPF1)
78-8005-5350-1 Фильтр типа 2, тонер/пыль (SV-MPF2)
7 80-6104-7957-0 Щелевая щётка (SV-CB1)
8 80-6104-7640-2 Короткая красная пробка фильтра L-14X (SV-SRP)
9 80-6104-7639-4 Длинная красная пробка фильтра L-15X (SV-LRP)

Важно!

Кабель должен соответствовать VDE SEMKO 250 В, 10 А.

Замечания по выбору фильтра

У Вас есть возможность выбора из двух существенно разных фильтров, предназначенных для решения разных задач, выполняемых сервисным пылесосом 3М. Решите, который фильтр соответствует Вашим требованиям или требованиям Вашего клиента.

• Тип 1: фильтр для предельно мелких частиц

• Тип 2: фильтр для тонеров и пыли

Оба фильтра, описанные в «Замечаниях по выбору фильтра», одноразового использования. Процедура замены фильтров простая и чистая.

Фильтр типа 1, мелкие частицы

Тонкая, более концентрированная ткань (НЕРА media) для улавливания предельно мелких частиц размером до 0,3 микрона. Типичные области применения: цветные лазерные принтеры, цветные копировальные устройства и высокочувствительные устройства.

Фильтр типа 2, тонер/пыль

Сделан специально для удаления нснужного тонера из копировальных машин и лазерных принтеров. Идеален для чистки оборудования для обработки данных.

Сервисный пылесос 3М

Ограниченная гарантия и ограничение ответственности

Ограниченная гарантия: первоначальному потребителю, покупающему данный сервисный пылесос 3М. Компания 3М гарантирует, что данный пылесос 3М является бездефектным относительно материала и производства в течение трёх (3) лет от момента покупки. Если в течение этого периода появится какос-либо несоответствие с данной гарантией, после уведомления 3М в течение выше упомянутых трёх (3) лет от момента покупки и после предоставления доказательства покупки, 3М, по своему усмотрепию, должно или исправить или поменять неисправный продукт. Покупатель несет ответственность за возврат продукта, предварительно уплаченным фрахтом, до места предоставления услуги, указанного 3М. Эти меры являются единственными мерами покупателя в случае нарушения данной гарантии.

Исключения из гарантии: Выше описанная гарантия не относится к сервисному пылесосу 3М, который был модифицирован без одобрения 3М, или был поврежден из-за небрежности, неправильной эксплуатации, повреждения, невыполнения письменной инструкции 3М по обслуживанию или из-за использования фильтров, не соответствующих спецификации 3М. На расходные материалы, такие как фильтры, нынешняя гарантия не распространяется.

Заявление об ограничении ответственности: ЗМ НЕ ДАЁТ НИКАКИХ ГАРАНТИЙ ПО ОТНОШЕНИЮ К СЕРВИСНОМУ ПЫЛЕСОСУ ЗМ, ПОЛОЖИТЕЛЬНО ОГОВОРЁННЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯ НИКАКОЙ ПОДРАЗУМЕВАЕМОЙ ГАРАНТИИ ГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ПРИГОДНОСТЬ ДЛЯ ДАННОГО НАЗНАЧЕНИЯ.

Ограничение ответственности: ЗМ НЕ ОТВЕЧАЕТ НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ЗА СЛУЧАЙНЫЕ, ОСОБЫЕ, ПОСЛЕДУЮЩИЕ ПОВРЕЖДЕНИЯ ИЛИ МАТЕРИАЛЬНЫЕ УБЫТКИ, ОСНОВАННЫЕ НА НАРУШЕНИЙ ГАРАНТИИ, НАРУШЕНИЙ КОТРАКТА, НЕБРЕЖНОСТИ, БЕЗУСЛОВНОМ ОБЯЗАТЕЛЬСТВЕ ВСЛЕДСТВИЕ ПРАВОНАРУШЕНИЯ ИЛИ ЛЮБОЙ ДРУГОЙ ЮРИДИЧЕСКОЙ ТЕОРИИ, ДАЖЕ ЕСЛИ ЗМ БЫЛЮ ИЗВЕЩЕНО О ВОЗМОЖНОСТИ ТАКИХ УБЫТКОВ, ВКЛЮЧАЯ, НО ПЕ ОГРАНИЧИВАЯ, ДО ПОТЕРИ ПРИБЫЛИ, ДОХОДОВ, ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ, ДАННЫХ ИЛИ ИНФОРМАЦИИ ЛЮБОГО РОДА. Компания ЗМ НЕ ДОЛЖНА НИ ПРИ КАКИХ УСЛОВИЯХ, ЗА ИСКЛЮЧЕНИЕМ ЯВНО ОГОВОРЕННЫХ ЗДЕСЬ, ТРЕВЫСИТЬ ЦЕНУ СЕРВИСНОГО ПЫЛЕСОСА ЗМ. Нынешние ограничения не касаются убытков, вызванных нарушением подразумеваемых гарантии правового титула и против патентного нарушения, а также исков, связанных с песчастными случаями. Требования законов некоторых стран отличаются от прав, сформулированных здесь. В таких странах применяются минимальные требования ответственности.
