MANUAL DE UTILIZARE 129R HUSQVARNA
Pornirea și oprirea
AVERTISMENT! Înainte de pornire, fixați bine
cuplajul, axul de cuplare și arborele, deoarece în caz contrar acestea pot deveni slăbite și pot cauza răniri.
Înainte de pornire, mutați mașina departe de locul de alimentare cu combustibil. Așezați mașina pe o suprafață dură.
Asigurați-vă că echipamentul de tăiere nu poate intra în contact cu niciun obiect.
Asigurați-vă că nu există persoane neautorizate în zona de lucru, în caz contrar există riscul de răniri grave. Distanța de siguranță este de 15 metri.

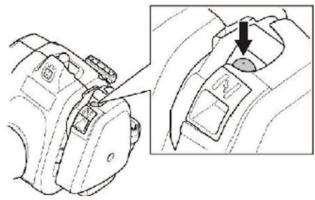

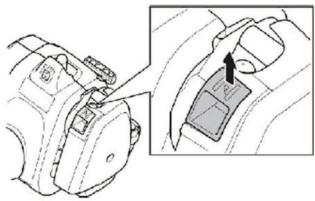

Motor rece
AVERTISMENT: Gazele de eșapament ale acestui produs conțin substanțe chimice cunoscute în statul California ca provocând cancer, malformații congenitale sau alte afecțiuni ale aparatului reproducător.

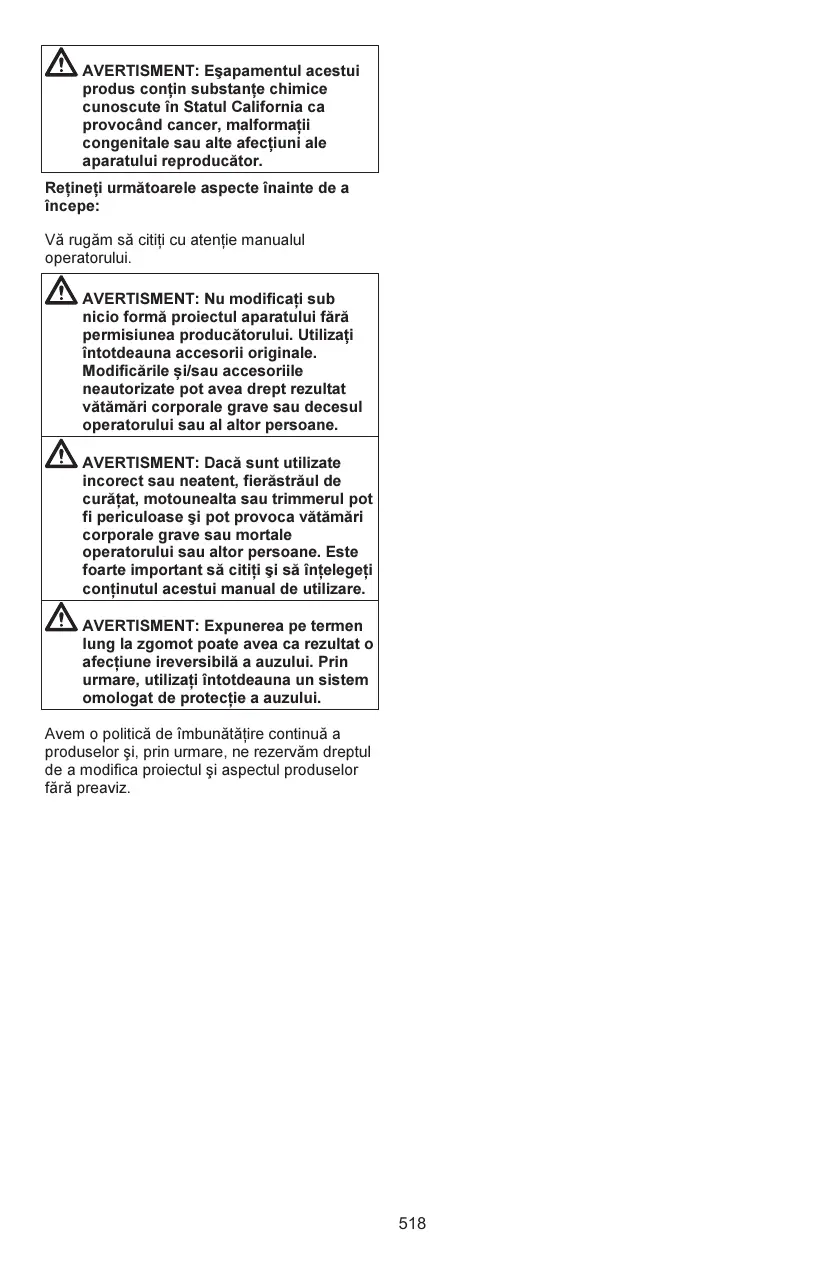

Rețineți următoarele aspecte înainte de a începe:
Vă rugăm să citiți cu atenție manualul operatorului.
AVERTISMENT: Nu modificați sub nicio formă proiectul aparatului fără permisiunea producătorului. Utilizați întotdeauna accesorii originale. Modificările și/sau accesoriile neautorizate pot avea drept rezultat vătămări corporale grave sau decesul operatorului sau al altor persoane.
AVERTISMENT: Dacă sunt utilizate incorect sau neatent, fierăstrăul de curățat, motounelta sau trimmerul pot fi periculoase și pot provoca vătămări corporale grave sau mortale operatorului sau altor persoane. Este foarte important să citiți și să înțelegeți conținutul acestui manual de utilizare.
AVERTISMENT: Expunerea pe termen lung la zgomot poate avea ca rezultat o afecțiune ireversibilă a auzului. Prin urmare, utilizați întotdeauna un sistem omologat de protecție a auzului.
Avem o politică de îmbunătățire continuă a produselor și, prin urmare, ne rezervăm dreptul de a modifica proiectul și aspectul produselor fără preaviz.
Simboluri
AVERTISMENT:
Fierăstraiele de curățat, motouneltele și trimmerele pot fi periculoase.
Utilizarea neatentă sau incorectă poate cauza vătămări corporale grave sau mortale operatorului sau altor persoane.
Vă rugăm să citiți cu atenție manualul operatorului și să vă asigurați că înțelegeți instrucțiunile înainte de a utiliza aparatul.
Folosiți întotdeauna încălțăminte de protecție cu vârfurile întărite cu oțel și cu talpă anti-derapantă; haine strânse pe corp; pantaloni lungi, groși, și mâneci lungi; mănuși de protecție rezistente care să nu alunece; ochelari de protecție, de ex. ochelari de protecție anti-aburire cu aerisire sau mască de protecție; cască de protecție omologată și căști de protecție pentru urechi (dopuri sau amortizoare) pentru a vă proteja auzul.
Persoanele cu părul lung trebuie să-și strângă părul (pentru siguranța personală).
Operatorul aparatului se va asigura, în timp ce lucrează, că nici o persoană sau animal nu se apropie la mai puțin de 15 metri (50 de picioare).
Aveți grijă la obiecte aruncate și la ricoșeuri.
Turația max. a axului de ieșire, rpm
Mașinile echipate cu lame de tăiat iarba pot fi proiectate cu violență laterală când lama vine în contact cu un obiect fix. Lama poate amputa brațele sau picioarele. Obligați întotdeauna persoanele și animalele să păstreze o distanță de cel puțin 15 metri (50 de picioare) față de dispozitiv.
Săgeți care indică limitele pentru montarea mânerului.
Nivelul de presiune sonoră la 7,5 metri (25 de picioare) conform reglementărilor australiene.
Emisiile de zgomot în mediu înconjurător conform Directivei Comunității Europene. Nivelul de emisie al aparatului este specificat în secțiunea Date tehnice și pe etichetă.
Acest produs este în conformitate cu directivele UE aplicabile.
Acest produs este în conformitate cu directivele EAC aplicabile.
Acest produs este în conformitate cu reglementările australiene privind compatibilitatea electromagnetică (EMC).
Utilizați benzină fără plumb și ulei pentru motoare în doi timpi amestecate la un raport de 2% (50:1).
Alte simboluri/etichete de pe aparat se referă la cerințe de certificare specifice pentru anumite piese.
Ce este aceasta?
1. Cuțit 2. Capac dispozitiv de ungere 3. Angrenaj conic 4. Apărătoare pentru accesoriul de tăiere 5. Arbore 6. Ghidon 7. Control accelerație 8. Buton oprire 9. Dispozitivul de blocare a accelerației 10. Clema hamului 11. Carcasa cilindrului 12. Mânerul pentru șnurul de pornire 13. Rezervor de combustibil 14. Acționare șoc 15. Pompă de amorsare 16. Capacul filtrului de aer 17. Reglare mâner 18. Piulița de blocare 19. Flanșă de susținere
- Cupă de susținere
- Disc de antrenare
- Capul trimmerului
- Cheie articulată
- Apărătoare pentru transport
- Cheie hexagonală
- Siguranță
- Ham
- Butonul de pornire a accelerației
- Reglarea cablului de accelerație
- Manualul operatorului
Important
- Dacă sunt utilizate incorect sau neatent, fierăstrăul de curățat, motounitatea sau trimmerul pot fi periculoase și pot provoca vătămări corporale grave sau mortale operatorului sau altor persoane. Este foarte important să citiți și să înțelegeți conținutul acestui manual de utilizare.
- Aparatul este conceput numai pentru tunderea ierbii, curățarea ierbii și/sau curățarea copacilor. Singurele accesorii pe care le puteți utiliza cu această unitate de motor sunt accesoriile de tăiere pe care le recomandăm în secțiunea "DATE TEHNICE".
- Nu utilizați niciodată acest dispozitiv dacă sunteți obosit, dacă ați consumat alcool sau dacă luați medicamente care v-ar putea afecta vederea, judecata sau coordonarea.
- Nu utilizați niciodată aparatul în condiții meteorologice extreme, precum climate cu temperaturi extrem de scăzute, foarte ridicate și/sau climate umede. Utilizați echipamentul de protecție personală. A se vedea instrucțiunile din capitolul "Echipament de protecție personală".
- Nu utilizați niciodată un dispozitiv care a fost modificat în orice mod față de specificația sa inițială.
- Nu utilizați niciodată un aparat care este defect. Efectuați verificările, operațiile de întreținere și service descrise în acest manual. Anumite operații de întreținere și service trebuie efectuate de specialiști instruiți și calificați. A se vedea instrucțiunile din secțiunea "ÎNTREȚINEREA".
- Înainte de pornire trebuie montate toate capacele și apărătoarele. Asigurați-vă că bujia și conductorul nu sunt deteriorate. În caz contrar, vă puteți electrocuta. Operatorul aparatului trebuie să se asigure că nicio persoană și niciun animal nu se apropie la mai mult de 15 metri (50 de picioare) în timpul lucrărilor. Când mai mulți operatori lucrează în aceeași locație, distanța de siguranță trebuie să fie de cel puțin 15 metri (50 de picioare).
AVERTISMENT: În timpul funcționării, acest aparat produce un câmp electromagnetic. În anumite împrejurări, acest câmp poate interfera cu implanturi medicale active sau pasive. Pentru a reduce pericolul de răniri grave sau fatale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul de implanturi medicale înainte de a acționa aparatul.
AVERTISMENT: Folosirea unui accesoriu de tăiere incorect sau a unei lame incorect ascuțite poate mări riscurile de accidente.
AVERTISMENT: Nu permiteți copiilor să folosească utilajul sau să stea în apropierea acestuia. Deoarece aparatul este echipat cu un comutator de oprire acționat de arc și poate fi pornit prin viteză și forță scăzute pe mânerul de pornire, în anumite împrejurări chiar și copiii mici pot produce forța necesară pentru pornirea aparatului. Există riscul unor vătămări corporale grave. Prin urmare, îndepărtați capacul bujiei dacă aparatul nu se află sub supraveghere atentă.
Echipamentul personal de protecție
AVERTISMENT: Trebuie să folosiți echipament de protecție individuală ori de câte ori folosiți mașina. Echipamentul de protecție individuală nu poate elimina riscul de rănire, dar poate reduce efectele unei răniri, în caz că se produce un accident. Cereți ajutorul dealerului dvs. pentru a alege echipamentul corect.
AVERTISMENT: Ascultați semnalele de avertizare sau strigătele când purtați echipament pentru protecția auzului. Îndepărtați echipamentul pentru protecția auzului imediat ce se oprește motorul.
Cască
Trebuie purtată cască dacă ramura degajată este mai înaltă de 2 metri (6 picioare).
Echipament de protecție pentru urechi
Purtați echipament de protecție pentru urechi, care asigură reducerea adecvată a zgomotului.
Echipament de protecție pentru ochi și pentru urechi
Purtați întotdeauna echipament de protecție pentru ochi aprobat. Dacă utilizați un vizor de protecție, atunci trebuie să purtați și ochelari de protecție aprobați. Ochelarii de protecție aprobați trebuie să respecte EN 166 în Europa, ANSI Z87 în Statele Unite și CSA Z94 în Canada.
MĂSURI DE SIGURANȚĂ GENERALE
Mănuși
Mănușile trebuie purtate atunci când este necesar, de ex. atunci când se montează accesorii de tăiere.
Cizme
Purtați cizme anti-derapante și stabile.
Îmbrăcăminte
Purtați haine confecționate dintr-un material puternic și evitați îmbrăcămintea lejeră care se poate prinde pe arbuști sau pe crengi. Utilizați întotdeauna pantaloni lungi și groși. Nu purtați bijuterii, pantaloni scurți, sandale și nu mergeți în picioarele goale. Legați-vă părul deasupra nivelului umărului.
Trusă de prim ajutor
Operatorii motocoaselor, ai motouneltelor pentru cosit iarba sau ai trimmerelor trebuie să aibă asupra lor o trusă de prim ajutor.
Echipamentul de siguranță al aparatului
Această secțiune descrie echipamentul de siguranță al aparatului, scopul său și modul în care trebuie efectuate verificările și întreținerea pentru a asigura funcționarea corectă. Consultați și secțiunea „CE ESTE ACEASTA” pentru a localiza pozițiile acestui echipament pe utilajul dvs.
Durata de viață a aparatului se poate reduce, iar riscul de accidente se poate mări dacă întreținerea aparatului nu este efectuată corect, iar reglarea și/sau reparațiile nu sunt executate în mod profesionist. Dacă aveți nevoie de informații ulterioare, vă rugăm contactați cel mai apropiat atelier de service.
IMPORTANT! Toate activitățile de service și de reparații de pe aparat necesită instruire specială. Acest lucru este adevărat în special în legătură cu echipamentul de siguranță al aparatului. În cazul în care aparatul dvs. nu trece de oricare dintre verificările descrise mai
jos, trebuie să vă contactați agentul de service. Atunci când achiziționați oricare dintre produsele noastre, garantăm disponibilitatea reparațiilor și service-ului profesionist. Dacă vânzătorul cu amănuntul care vă vinde aparatul nu este dealer de service, solicitați adresa celui mai apropiat agent de service.
AVERTISMENT: Nu utilizați niciodată un aparat care are echipament de siguranță defect.
Urmați instrucțiunile privind verificările, întreținerea și reglările descrise în acest capitol. Dacă utilajul nu trece oricare dintre următoarele verificări, contactați agentul de service pentru reparații.
Dispozitivul de blocare a accelerației
Dispozitivul de blocare a accelerației este proiectat pentru prevenirea funcționării accidentale a dispozitivului de control al accelerației. Atunci când apăsați dispozitivul de blocare (A) (adică atunci când apucați mânerul), acesta eliberează dispozitivul de control al accelerației (B). Atunci când eliberați mânerul, atât dispozitivul de control al accelerației, cât și dispozitivul de blocare a accelerației se deplasează înapoi, în pozițiile inițiale. Această mișcare este controlată de două arcuri de rapel independente. Acest aranjament înseamnă blocarea automată a dispozitivului de control al accelerației la setarea de ralanti.
Asigurați-vă că dispozitivul de control al accelerației este blocat la setarea de ralanti atunci când dispozitivul de blocare a accelerației este eliberat.
Apăsați dispozitivul de blocare al accelerației și asigurați-vă că revine la poziția inițială atunci când îl eliberați.
Verificați că dispozitivul de control al accelerației și dispozitivul de blocare al accelerației se deplasează liber și că arcurile de retur funcționează corespunzător.
Consultați instrucțiunile din capitolul „Pornirea”. Porniți aparatul și aplicați accelerație maximă. Eliberați accelerația și verificați că accesoriul de tăiere se oprește și rămâne nemișcat. Dacă accesoriul de tăiere se rotește cu accelerația în poziția de ralanti, atunci trebuie verificată setarea de ralanti a carburatorului. A se vedea instrucțiunile din secțiunea „ÎNTREȚINEREA”.
Buton oprire
Asigurați-vă că motorul se oprește atunci când apăsați și eliberați butonul de oprire.
Apărătoare pentru accesoriu de tăiere
Această apărătoare este destinată să împiedice aruncarea obiectelor desprinse în direcția operatorului. Apărătoarea protejează, de asemenea, operatorul împotriva contactului accidental cu accesoriul de tăiere.
Asigurați-vă că apărătoarea nu este deteriorată sau crăpată. Înlocuiți apărătoarea dacă a suferit lovituri sau dacă este crăpată.
Folosiți întotdeauna apărătoarea recomandată pentru accesoriul de tăiere pe care îl folosiți. Consultați secțiunea „DATE TEHNICE”.
AVERTISMENT: Nu utilizați niciodată un accesoriu de tăiere fără o apărătoare aprobată. Consultați secțiunea „DATE TEHNICE”. Dacă este montată o apărătoare incorectă sau defectă, aceasta poate provoca vătămări corporale grave.
Utilizarea unui fir al trimmerului înfășurat incorect sau a unui accesoriu de tăiere incorect mărește nivelul de vibrații.
AVERTISMENT: Expunerea prelungită la vibrații poate conduce la afecțiuni circulatorii sau la deteriorări ale nervilor la persoane care au o circulație defectuoasă. Contactați-vă medicul dacă prezentați simptome de expunere prelungită la vibrații. Astfel de simptome includ amorțeală, pierderea sensibilității tactile, gâdilături, ciupituri, durere, pierderea forței, modificări în culoarea sau starea pielii. Aceste simptome apar în mod normal la degete, mâini sau încheieturi. Riscul crește la temperaturi scăzute.
Dispozitiv de deschidere rapidă a hamului
Există un dispozitiv de deschidere rapidă a hamului ușor accesibil, montat în partea din față, în cazul unei urgențe care necesită îndepărtarea dispozitivului și a hamului.
A se vedea instrucțiunile din capitolul „Reglarea hamului”.
Verificați poziția corectă a chingilor hamului. După reglarea hamului și a dispozitivului, verificați funcționarea corectă a dispozitivului de deschidere rapidă a hamului.
Eșapamentul
Amortizorul de zgomot este proiectat pentru a reduce nivelul de zgomot și pentru a dirija gazele de eșapament la distanță de utilizator.
ATENȚIE! Amortizorul de zgomot este dotat cu un convertor catalitic proiectat pentru a reduce gazele nocive de eșapament.
În țările cu climă caldă și uscată, există pericol sporit de incendiu. Prin urmare, montăm pe anumite amortizoare de zgomot o sită parascântei. Verificați dacă amortizorul de zgomot de pe dispozitivul dvs. este prevăzut cu acest tip de sită.
Pentru amortizoarele de zgomot, este foarte important să respectați instrucțiunile privind verificarea, întreținerea și repararea dispozitivului dvs. Nu utilizați niciodată un dispozitiv cu amortizorul de zgomot defect.
Verificați în mod regulat ca amortizorul de zgomot să fie fixat solid de aparat.
AVERTISMENT: Amortizoarele de zgomot prevăzute cu convertor catalitic se încălzesc foarte puternic în timpul utilizării și rămân fierbinți un timp după oprire. Acest lucru este valabil și la turația de mers în gol. Contactul cu această componentă poate avea ca rezultat arsuri ale pielii. Nu uitați că există pericol de incendiu.
AVERTISMENT: Interiorul amortizorului de zgomot conține substanțe chimice care pot fi cancerigene. Evitați contactul cu aceste elemente în cazul deteriorării amortizorului de zgomot. AVERTISMENT: Gazele de eșapament de la motor conțin monoxid de carbon, care poate duce la intoxicare cu monoxid de carbon. Nu porniți și nu utilizați dispozitivul în interior sau într-o zonă slab ventilată. AVERTISMENT: Gazele de eșapament de la motor sunt fierbinți și pot conține scântei care pot cauza un incendiu. Nu porniți niciodată dispozitivul la interior sau în apropierea unor materiale inflamabile.
■ Piulița de blocare
Se utilizează o piuliță de fixare pentru prinderea unor tipuri de accesorii de tăiere.
La montare, strângeți piulița în sensul opus sensului de rotație al accesoriului de tăiere. Pentru a-l îndepărta, deșurubați piulița în același sens în care se rotește accesoriul de tăiere. (Piulița are filet pe stânga.) Strângeți piulița cu ajutorul cheii articulate.
Căptușeala din nailon din interiorul piuliței de fixare nu trebuie să fie atât de uzată încât să o puteți roti cu mâna. Căptușeala trebuie să ofere o rezistență de cel puțin 1,5 Nm (1,1 ft lb). Piulița trebuie înlocuită după ce a fost folosită de aproximativ 10 ori.
Echipament de tăiere
Această secțiune descrie modul de alegere și de întreținere a echipamentului de tăiere pentru a:
- Reduce riscul de recul al lamei. Obține performanță maximă de tăiere. Extinde durata de viață a echipamentului de tăiere.
IMPORTANT:
Utilizați numai accesorii de tăiere cu apărătoarele recomandate. Consultați secțiunea DATE TEHNICE. Consultați instrucțiunile pentru accesoriul de tăiere pentru a verifica modul corect de încărcare a firului trimmerului și diametrul corect al firului. Mențineți dinții lamei ascuțiți corect. Respectați recomandările noastre. Consultați, de asemenea, instrucțiunile de pe ambalajul lamei. Mențineți setarea corectă a lamei. Respectați instrucțiunile noastre și utilizați matrița recomandată.
AVERTISMENT: Opriți motorul înainte de a efectua orice activitate la accesoriul de tăiere. Asigurați-vă că mișcarea de rotație a accesoriului de tăiere s-a oprit complet. Deconectați conductorul de pe bujie.
AVERTISMENT: Utilizarea unui accesoriu de tăiere incorect sau a unei lame incorect ascuțite poate mări pericolul de recul.
Echipament de tăiere
Lamele de tăiat iarba și frezele de tăiat iarba sunt destinate pentru tăierea ierbii aspre.
Un cap de tuns este destinat pentru tunderea ierbii.
Reguli generale
Utilizați numai accesorii de tăiere cu apărătoarele recomandate. Consultați secțiunea „DATE TEHNICE”.
Mențineți dinții lamei ascuțiți corect. Respectați instrucțiunile noastre și utilizați matrița recomandată. O lamă ascuțită incorect sau deteriorată mărește riscul de accidente.
Verificați accesoriul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Un accesoriu de tăiere deteriorat trebuie înlocuit întotdeauna.
■ Ascuțirea frezelor de tăiat iarba și a lamelor de tăiat iarba
- Consultați ambalajul accesoriului de tăiere pentru instrucțiuni de ascuțire corectă. Ascuțiți lamele și frezele de tăiat iarba utilizând o pilă plată, cu un singur tăiș.
- Ascuțiți în mod egal toate muchiile, pentru a menține echilibrul lamei.
AVERTISMENT: Eliminați întotdeauna o lamă care este îndoită, răsucită, crăpată, spartă sau deteriorată în orice alt mod. Nu încercați niciodată să îndreptați o lamă răsucită astfel încât să poată fi reutilizată. Utilizați numai lame originale de tipul specificat.
Capul de tuns
IMPORTANT: Asigurați-vă întotdeauna că firul trimmerului este înfășurat strâns și uniform în jurul tamburului; în caz contrar, dispozitivul poate genera vibrații care ar putea fi dăunătoare.
Utilizați numai accesoriile de tăiere recomandate. Consultați secțiunea „DATE TEHNICE”. Dispozitivele mai mici necesită, în general, capete de tuns mici și invers. Aceasta deoarece, la curățarea cu ajutorul firului trimmerului, motorul trebuie să arunce radial firul trimmerului de pe capul trimmerului și să contracareze rezistența ierbii curățate.
MĂSURI DE SIGURANȚĂ GENERALE
- Lungimea firului trimmerului este, de asemenea, importantă. Un fir mai lung al trimmerului necesită o putere mai mare a motorului decât un fir mai scurt al trimmerului cu același diametru.
- Asigurați-vă că freza de pe aparatul pentru capul de tuns este intactă. Aceasta se utilizează pentru a tăia firul trimmerului la lungimea corectă.
- Pentru a crește durata de viață a firului trimmerului, acesta poate fi înmuiat în apă timp de câteva ore. Aceasta va spori duritatea firului, astfel încât să dureze mai mult.
NOTĂ: Verificați ca aparatul să fie montat corect, după cum se indică în acest manual.
- Scoateți șurubul din spatele mânerului de admisie.
- Glisați mânerul accelerației în partea dreaptă a mânerului (vezi figura).
- Aliniați orificiul șurubului din mânerul accelerației cu orificiul din mâner.
- Montați șurubul în orificiul din spatele mânerului accelerației.
- Înșurubați șurubul prin mâner și mânerul accelerației. Strângeți șurubul.
- Montați piesele componente conform figurii.
AVERTISMENT: Piesele componente ale mânerului trebuie montate între săgețile de pe arbore, pentru a menține o poziție de funcționare sigură.
- Strângeți șuruburile cu o cheie hexagonală.
Montarea hamului de umăr
AVERTISMENT: Când folosiți o motounaltă, trebuie să fie întotdeauna fixată bine de ham. În caz contrar, nu veți putea controla în siguranță motounalta. Acest lucru poate duce la rănirea dvs. sau a altor persoane. Nu utilizați niciodată un ham cu un dispozitiv de deblocare rapidă defect.
Reglajele adecvate ale hamului și ale mânerului trebuie efectuate cu motorul complet oprit, înainte de a utiliza aparatul.
Montarea elementelor hamului de umăr
- Poziționați clema superioară a hamului peste arbore și clema inferioară a hamului sub arbore. Aliniați orificiile șuruburilor clemelor
superioară și inferioară. Clema trebuie montată deasupra săgeții de pe arbore (vezi figura).
NOTĂ: Montați firul de admisie în șanțul clemei inferioare pentru ham înainte de a strânge șuruburile.
- Introduceți două șuruburi în orificiile pentru șuruburi.
- Fixați clema hamului prin strângerea șuruburilor cu o cheie hexagonală.
Reglarea hamului
În partea din față a hamului se află un dispozitiv de deblocare rapidă ușor accesibil. Folosiți dispozitivul de deblocare rapidă în orice situație de urgență în care este necesar să vă eliberați de aparat și de ham.
■ Repartizarea sarcinii pe umeri
Dacă hamul și aparatul sunt bine reglate, munca va deveni mult mai ușoară.
Puneți hamul pe umăr. Reglați hamul pentru cea mai bună poziție de lucru. Reglați chingile laterale astfel încât greutatea să fie distribuită uniform pe ambii umeri.
NOTĂ: Poate fi necesar să repoziționați clema hamului pe arbore, pentru o echilibrare adecvată a aparatului.
Înălțimea corectă
Reglați hamul astfel încât accesoriul de tăiere să fie paralel cu solul.
Echilibrarea corectă
Lăsați accesoriul de tăiere să se sprijine ușor pe sol. Dacă utilizați o lamă de tăiat iarba, aceasta trebuie echilibrată la aproximativ 10 centimetri (4 inch) deasupra solului, pentru a preveni contactul cu pietre sau cu elemente asemănătoare. Reglați poziția clemei hamului pentru a echilibra corect aparatul.
Montarea lamelor și a capetelor de tuns
La montarea accesoriului de tăiere, este extrem de important ca secțiunea ridicată de pe discul de antrenare/flanșa de susținere să se cupleze corect în orificiul central al accesoriului de tăiere. Dacă accesoriul de tăiere este montat incorect, poate cauza vătămări corporale grave și/sau fatale.
AVERTISMENT: Nu utilizați niciodată un accesoriu de tăiere fără o apărătoare aprobată. Consultați secțiunea „DATE TEHNICE”. Dacă este montată o apărătoare incorectă sau defectă, aceasta poate provoca vătămări corporale grave.
IMPORTANT: Dacă urmează să se utilizeze o lamă de tăiat iarba, aparatul trebuie echipat cu mânerul, apărătoarea disc și hamul corecte.
Montarea unei apărători disc, a unei lame de tăiat iarba și a unei freze de tăiat iarba

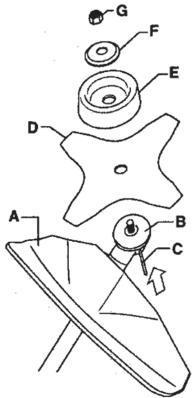

- Prindeți apărătoarea disc/apărătoarea combinată (A) pe garnitura de pe arbore și fixați-o cu șurub.
ATENȚIE! Utilizați apărătoarea disc recomandată. Consultați secțiunea Date tehnice.
- Montați discul de antrenare (B) pe arborele de ieșire.
- Rotiți axul cuțitului până când unul dintre orificiile din discul de antrenare se aliniază cu orificiul corespunzător din carcasa angrenajului.
- Introduceți siguranța (C) în orificiu pentru a bloca arborele.
- Poinota lama (D), cupa de susținere (E) și flanșa de susținere (F) pe arborele de ieșire.
- Fixați piulița (G). Piulița trebuie strânsă cu un cuplu de torsiune de 35-50 Nm (3,5-5 kpm). Utilizați cheia articulată din setul de unelte. Țineți arborele cheii cât mai aproape posibil de apărătoarea discului. Pentru a strânge piulița, rotiți cheia în sens opus sensului de rotație (NOTĂ: filet pe partea stângă).
Montarea apărătoarei pentru capul de tuns și a capului de tuns
- Fixați apărătoarea pentru capul de tuns (A) corectă pentru utilizarea cu capul de tuns. Prindeți apărătoarea pentru capul de tuns/apărătoarea combinată pe garnitura de pe arbore și fixați cu bolțul (L).
- Montați discul de antrenare (B) pe arborele de ieșire.
- Rotiți arborele până când unul dintre orificiile din discul de antrenare se aliniază cu orificiul corespunzător din carcasa angrenajului.
- Introduceți siguranța (C) în orificiu pentru a bloca arborele.
- Înșurubați capul de tuns (H) în direcția opusă celei de rotație.
- Pentru demontare, urmați instrucțiunile în ordine inversă.
Reguli de siguranță referitoare la carburant
Nu porniți niciodată aparatul:
- Dacă ați vărsat carburant pe acesta. Ștergeți fluidul scurs și lăsați carburantul rămas să se evapore.
- Dacă ați vărsat carburant pe dvs. sau pe haine, schimbați-vă hainele. Spălați orice parte a corpului care a intrat în contact cu carburantul. Utilizați apă și săpun.
- Dacă aparatul prezintă scurgeri de carburant. Verificați în mod regulat capacul rezervorului de carburant și conductele de carburant pentru a vedea dacă prezintă scurgeri.
Transport și depozitare
Depozitați și transportați aparatul și carburantul astfel încât să nu existe niciun risc de scurgeri sau de gaze care să intre în contact cu scântei sau cu flăcări deschise, de exemplu de la aparate electrice, motoare electrice, relee/comutatoare sau boilere electrice. - Pentru depozitarea și transportul carburantului, utilizați întotdeauna recipiente de carburant destinate acestui scop. - La depozitarea aparatului pentru perioade îndelungate, rezervorul de carburant trebuie golit. Contactați stația locală de alimentare pentru a afla unde să eliminați carburantul în exces. - Înainte de depozitarea pe termen lung, asigurați-vă că aparatul este curat și că s-a efectuat un service complet. - Apărătoarea pentru transport trebuie montată întotdeauna pe accesoriul de tăiere atunci când aparatul este transportat sau depozitat. - Pentru a împiedica pornirea accidentală a motorului, pârghia de ambreiaj trebuie îndepărtată întotdeauna în timpul depozitării pe termen lung, dacă aparatul nu este supravegheat îndeaproape și atunci când se efectuează toate măsurile de service. - Asigurați aparatul în timpul transportului.
AVERTISMENT: Aveți grijă la manipularea carburantului. Țineți cont de riscul de incendiu, explozie și inhalare de gaze.
Combustibilul
ATENȚIE: Aparatul este echipat cu un motor în doi timpi și trebuie să funcționeze întotdeauna cu un amestec de benzină și ulei pentru motoare în doi timpi. Este importantă măsurarea precisă a cantității de ulei care urmează să fie amestecată pentru a asigura obținerea unui amestec corect. Atunci când se amestecă mici cantități de carburant, chiar și mici imprecizii pot afecta drastic raportul amestecului.
AVERTISMENT: Carburantul și vaporii de carburant sunt inflamabili și pot cauza vătămări corporale grave atunci când sunt inhalați sau atunci când se permite să intre în contact cu pielea. Din acest motiv, procedați cu atenție atunci când manipulați carburantul și asigurați-vă că există o ventilație adecvată.
Benzina
ATENȚIE: Utilizați întotdeauna un amestec benzină/ulei de bună calitate (cifră octanică de cel puțin 90). Utilizați benzină cu emisii scăzute, cunoscută și sub denumirea de benzină alchilată, dacă este disponibilă.
- Cea mai scăzută cifră octanică recomandată este 90. Dacă rulați motorul cu o cifră octanică mai mică decât 90, aceasta poate avea drept rezultat bătaia motorului. Aceasta generează o temperatură ridicată a motorului, care poate avea drept rezultat deteriorarea gravă a motorului. Când se lucrează la turații continue ridicate, se recomandă o cifră octanică mai mare.
Ulei pentru motoare în doi timpi
- Pentru a asigura performanțe optime și durabilitatea motorului, se preferă uleiul pentru motor Husqvarna XP, deoarece este special conceput pentru motoarele noastre în doi timpi răcite cu aer. Utilizați numai ulei pentru motoare în doi timpi complet sintetic, de calitate ridicată, atunci când amestecați carburantul.
- Nu utilizați niciodată ulei pentru motoare în doi timpi destinate motoarelor răcite cu apă, denumite uneori ulei pentru exterior sau ulei marin (clasificat TCW).
- Nu folosiți niciodată ulei pentru motoare în patru timpi.
Amestecare
- Amestecul este 50:1.
- Amestecați întotdeauna benzina și uleiul într-un recipient curat destinat pentru carburant.
- Începeți întotdeauna prin a umple jumătate din cantitatea de benzină de utilizat. Apoi, adăugați întreaga cantitate de ulei. Amestecați (scuturați) amestecul. Adăugați cantitatea rămasă de benzină.
- Amestecați (scuturați) foarte bine amestecul înainte de a umple rezervorul de carburant al aparatului.
MÂNUIREA CARBURANTULUI
| Benzină, litru (gal) | Ulei pentru motoare în doi timpi, ml (oz) |
| 4 (1) | 77 (2,6) |
| 8 (2) | 154 (5,2) |
- Nu amestecați mai mult decât cantitatea de carburant pentru o lună la un moment dat.
- Dacă aparatul nu este utilizat pentru o anumită perioadă de timp, rezervorul de carburant trebuie golit și curățat.
AVERTISMENT: Amortizorul de zgomot cu convertor catalitic se încălzește foarte mult în timpul funcționării și după oprire. Aceasta se întâmplă și la mersul în gol. Aveți grijă: există pericol de incendiu, mai ales când lucrați lângă substanțe și/sau vapori inflamabili.
Alimentarea cu combustibil
AVERTISMENT: Luarea următoarelor măsuri de precauție va reduce riscul de incendiu:
- Nu fumați și nu așezați obiecte fierbinți în apropierea carburantului.
- Opriți întotdeauna motorul înainte de realimentare.
- Opriți întotdeauna motorul și lăsați-l să se răcească înainte de a realimenta.
- La realimentare, deschideți încet capacul rezervorului de carburant, astfel încât orice presiune în exces să se elibereze ușor.
- Strângeți cu grijă capacul rezervorului de carburant după ce ați realimentat.
- Îndepărtați întotdeauna aparatul de zona de realimentare înainte de pornire.
- Curățați suprafața din jurul capacului rezervorului de carburant. Contaminarea din rezervor poate cauza probleme de funcționare.
- Asigurați-vă că s-a amestecat bine combustibilul, scuturând recipientul înainte de a umple rezervorul.
PORNIREA ȘI OPRIREA
Verificare înainte de pornire
- Verificați lama pentru a vă asigura că nu s-a format nicio crăpătură la marginea inferioară a dinților sau lunga orificiul central. Cel mai obișnuit motiv pentru care se formează crăpăturile este că în timpul ascuțirii s-au format colțuri ascuțite la partea inferioară a dinților sau că lama a fost utilizată cu dinții tociți. Eliminați o lamă în care s-au descoperit crăpături.
- Verificați ca flanșa de susținere să nu fie crăpată din cauza oboselii sau a strângerii excesive. Eliminați flanșa de susținere dacă este crăpată.
- Asigurați-vă că piulița de fixare nu și-a pierdut forța de prindere. Piulița de blocare trebuie să aibă o forță de blocare de cel puțin 1,5 Nm (1,1 ft lb). Forța de strângere a piuliței de fixare trebuie să fie 35-50 Nm (26-36 ft lb).
- Verificați să nu fie deteriorate sau crăpate capul de tuns și apărătoarea pentru capul de tuns. Înlocuiți capul de tuns sau apărătoarea pentru capul de tuns dacă acestea au fost expuse la impact sau dacă sunt crăpate.
- Nu utilizați niciodată aparatul fără o apărătoare sau cu o apărătoare defectă.
- Toate capacele trebuie montate corespunzător și să nu fie deteriorate înainte de a porni aparatul.
Pornirea și oprirea
AVERTISMENT: Ambreiajul complet, capacul ambreiajului și arborele trebuie montate înainte de pornirea dispozitivului; în caz contrar, piesele s-ar putea desprinde și ar putea provoca vătămări corporale.
Îndepărtați întotdeauna aparatul de zona de realimentare înainte de pornire. Așezați aparatul pe o suprafață plană. Asigurați-vă că accesoriul de tăiere nu poate intra în contact cu niciun obiect.
Asigurați-vă că în zona de lucru nu se află nicio persoană neautorizată, în caz contrar existând risc de vătămări corporale grave. Distanța de siguranță este de 15 metri (50 de picioare).
Motor rece
- Pompa de amorsare: Apăsați în mod repetat membrana pompei până când aceasta începe să se umple cu carburant (de aproximativ 10 ori). Nu este necesar ca membrana să fie complet plină.
- Șocul: Fixați dispozitivul de control al șocului în poziția de șoc.
AVERTISMENT: Când motorul pornește cu clapeta de șoc în poziția corectă, accesoriul de tăiere începe să se rotească imediat.
- Țineți corpul aparatului pe sol cu mâna stângă (ATENȚIE! Nu cu piciorul.). Țineți mânerul de pornire, trageți ușor firul cu mâna dreaptă până când simțiți o oarecare rezistență (clichetele demarorului cuplează), apoi trageți firul rapid și puternic. Nu răsuciți niciodată firul de pornire în jurul mâinii.
NOTĂ! Nu apăsați pe controlul accelerației în timp ce încercați să porniți motorul.
NOTĂ! Nu trageți firul de pornire complet și nu dați drumul mânerului de pornire când firul este complet întins. Aceasta poate duce la defectarea aparatului. Trageți repetat de fir până când motorul încearcă să pornească (sau trageți de maximum 3 ori).
- Dacă motorul pornește sau încearcă să pornească, împingeți mânerul șocului în poziția de funcționare.
- Continuați să trageți cu putere firul până când motorul pornește.
- După ce motorul a pornit, lăsați-l să se încălzească 30 de secunde înainte de a acționa la maximum accelerația.
Motor cald
- Pompa de amorsare: Apăsați în mod repetat membrana purjorului până când aceasta începe să se umple cu carburant (de aproximativ 10 ori). Nu este necesar ca membrana să fie complet plină.
- Trageți repetat de fir până când motorul încearcă să pornească (sau trageți de maximum 3 ori). Pentru mânerele de accelerație cu dispozitiv de blocare a accelerației la pornire:
Puneți admisia în poziția de start apăsând mai întâi pe butonul de blocare a accelerației și pe pârghia accelerației, apoi apăsați pe butonul de pornire a accelerației (A). După aceea, eliberați butonul de blocare a accelerației și pârghia accelerației, apoi butonul de pornire a accelerației. Admisia este acum activată. Pentru a reduce motorul la ralanti, apăsați pe butonul de blocare a accelerației și apăsați din nou pe pârghia accelerației.
Oprirea
Opriți motorul prin apăsarea și eliberarea comutatorului de oprire.
ATENȚIE! Comutatorul de oprire revine automat la poziția de start. Pentru a preveni pornirea accidentală, capacul bujiei trebuie îndepărtat de pe bujie la asamblare, la verificare și/sau când se efectuează operații de întreținere.
AVERTISMENT: Când motorul pornește cu șocul în poziția închisă, accesoriul de tăiere va începe să se rotească imediat.
IMPORTANT!
Această secțiune descrie măsurile de protecție elementare la lucrul cu trimerele. Dacă întâlniți o situație în care nu sunteți sigur cum să procedați, trebuie să întrebați un specialist. Contactați atelierul de service.
Evitați utilizările care consideră că depășesc.
Înainte de utilizare, trebuie să înțelegeți diferența dintre curățarea copacilor, curățarea ierbii și tunderea ierbii.
Reguli de siguranță de bază
Priviți în jurul dvs.:
- Pentru a vă asigura că alte persoane, animale sau lucruri nu pot afecta controlul dvs. asupra aparatului.
- Pentru a vă asigura că oamenii, animalele etc. nu vin în contact cu accesoriul de tăiere sau cu obiecte desprinse care sunt aruncate de accesoriul de tăiere.
ATENȚIE! Nu utilizați aparatul decât în situații în care puteți solicita ajutor în eventualitatea unui accident.
- Nu utilizați aparatul pe vreme nefavorabilă, precum ceață deasă, ploaie torențială, vânt puternic, frig intens etc. Lucrul pe vreme nefavorabilă este obositor și generează adesea riscuri adăugate, precum teren alunecos, direcție de doborâre imprevizibilă etc.
- Asigurați-vă că vă puteți deplasa și sta în picioare în siguranță. Verificați zona din jurul dvs. pentru posibile obstacole (rădăcini, pietre, crengi, șanțuri etc.) în caz că trebuie să vă deplasați brusc. Aveți mare grijă când lucrați pe teren în pantă.
- Opriți motorul înainte de a vă deplasa într-o altă zonă. Montați apărătoarea pentru transport înainte de a căra sau de a transporta echipamentul pe orice distanță.
- Nu puneți niciodată aparatul jos cu motorul în funcțiune sau în timp ce accesoriul de tăiere se rotește.
Elementele de bază ale curățării
Utilizați întotdeauna echipamentul corect. - Asigurați-vă că echipamentul este bine reglat. - Respectați măsurile de protecție. - Organizați-vă cu atenție munca.
Utilizați întotdeauna accelerația maximă atunci când începeți să tăiați cu lama. Utilizați întotdeauna lame ascuțite. - Evitați pietrele. - Încetiniți întotdeauna motorul până la turația de mers în gol după fiecare operațiune de lucru. Perioadele îndelungate la accelerație maximă fără nicio încărcare a motorului pot conduce la deteriorarea gravă a motorului.
AVERTISMENT: Nici utilizatorul aparatului, nici alte persoane nu trebuie să încerce să îndepărteze materiale tăiate în timp ce motorul funcționează sau când echipamentul de tăiere se rotește, deoarece se pot produce răniri grave. Opriți motorul și echipamentul de tăiere și deconectați conductorul de la bujie înainte de a îndepărta materialele care s-au înfășurat în jurul axului cuțitului, deoarece în caz contrar există pericol de vătămări corporale. Angrenajul conic se poate înfierbânta în timpul utilizării și poate rămâne fierbinte câtva timp după aceea. Lăsați-l să se răcească pentru un timp. Dacă îl atingeți, vă poate provoca arsuri.
AVERTISMENT: Fiți atenți la obiectele azvârlite. Purtați întotdeauna echipament de protecție pentru ochi aprobat. Nu vă aplecați niciodată asupra apărătorii accesoriului de tăiere. Pietrele, gunoiul etc. pot fi azvârlite în ochi, cauzând orbire sau vătămare gravă. Nu permiteți persoanelor neautorizate să se apropie. Copiii, animalele, spectatorii sau persoanele care vă ajută trebuie ținute în afara zonei de siguranță de 15 metri (50 de picioare). Opriți aparatul imediat dacă se apropie cineva. Nu rotiți niciodată aparatul în jur fără a verifica mai întâi în spatele dvs., pentru a vă asigura că nu se află nimeni în zona de siguranță.
AVERTISMENT: Uneori, ramurile sau iarba se prind între apărătoare și accesoriul de tăiere. Opriți întotdeauna motorul înainte de curățare.
Curățarea ierbii cu ajutorul unei lame de tăiat iarba
Lamele de tăiat iarba și frezele de tăiere a ierbii nu trebuie utilizate pe tulpini lemnoase. Lama de tăiat iarba este utilizată pentru toate tipurile de iarbă înaltă sau aspră. - Iarba este tăiată cu o mișcare laterală, de balansare, unde mișcarea de la dreapta la stânga este cursa de curățare, iar mișcarea de la stânga la dreapta este cursa de retur. Lăsați
latura din partea stângă a lamei (între ora 8 și ora 12) să efectueze tăierea.
- Dacă lama este înclinată spre stânga atunci când curăță iarba, aceasta se va colecta pe un rând, ceea ce o face ușor de colectat, de ex. prin greblare.
- Încercați să lucrați ritmic. Stați în picioare într-o poziție fermă, cu picioarele depărtate. Deplasați-vă înainte după cursa de retur și stați din nou cu picioarele într-o poziție fermă.
- Lăsați cupa de susținere să se sprijine ușor pe sol. Se utilizează pentru a nu permite lamei să intre în contact cu solul.
- Reduceți riscul de înfășurare a materialului în jurul lamei prin respectarea acestor instrucțiuni:
Lucrați întotdeauna la accelerație maximă. - Evitați materialul tăiat anterior în timpul cursei de retur.
- Opriți motorul, desfaceți hamul și așezați aparatul pe sol înainte de a începe să colectați materialul tăiat.
Tunderea ierbii folosind un cap de tuns
Tunderea
Țineți capul de tuns la mică distanță deasupra pământului, sub un unghi. Capătul firului trimmerului execută operația. Lăsați firul trimmerului să lucreze în ritm propriu. Nu apăsați niciodată firul trimmerului în zona care urmează să fie tăiată.
- Firul trimmerului poate îndepărta cu ușurință iarba și buruienile de lângă ziduri, garduri, copaci și straturi de flori, dar poate tăia și scoarța moale a copacilor sau a arbuștilor și poate deteriora stâlpii de gard.
- Reduceți riscul de a deteriora plantele scurtând firul trimmerului până la 10-12 cm (4-4,75 in) și reducând turația motorului. Când tundeți terenul, ar trebui să utilizați o accelerație sub cea maximă, astfel încât firul trimmerului să aibă o durată de viață mai mare și să reduceți uzura capului trimmerului.
Degajarea
- Tehnica de curățare permite înlăturarea totală a vegetației nedorite. Țineți capul de tuns la mică distanță deasupra pământului și înclinați-l.
Lăsați capătul firului trimmerului să se lovească de sol în jurul arborilor, stâlpilor, statuilor etc. IMPORTANT! Această tehnică mărește uzura firului trimmerului.
- Firul trimmerului se uzează mai repede și trebuie să avanseze mai frecvent când lucrați lângă pietre, cărămizi, ciment, garduri de metal etc. în comparație cu situația în care vine în contact cu copaci și cu garduri de lemn.
Tăierea
- Trimmerul dv. este ideal pentru tăierea ierbii greu accesibile cu o mașină normală pentru tuns gazonul. Țineți firul trimmerului paralel cu solul când tăiați. Evitați să apăsați capul de tuns în pământ, deoarece astfel se pot deteriora gazonul și aparatul.
- Nu lăsați capul de tuns să fie permanent în contact cu solul în timpul procedurilor normale de tăiere. Contactul permanent de acest tip poate conduce la deteriorarea și uzarea capului de tuns.
Curățarea
- Acțiunea de „ventilator” a firului rotativ poate fi utilizată pentru a curăța rapid. Țineți firul trimmerului paralel cu și deasupra suprafeței care urmează a fi curățată, deplasați unealta înainte și înapoi.
Când tundeți iarba și curățați resturile, ar trebui să utilizați accelerația maximă, pentru a obține cele mai bune rezultate.
AVERTISMENT: Nici operatorul aparatului, nici alte persoane nu trebuie să încerce să îndepărteze materialul tăiat când motorul funcționează sau când firul trimmerului se rotește, deoarece se pot produce vătămări corporale grave. Opriți motorul și capul de tuns și deconectați conductorul de la bujie înainte de a îndepărta materialele care s-au înfășurat în jurul arborelui conducător, deoarece în caz contrar există pericol de vătămări corporale. Angrenajul conic se poate înfierbânta în timpul utilizării și poate rămâne fierbinte câtva timp după aceea. Lăsați-l să se răcească pentru un timp. Dacă îl atingeți, vă poate provoca arsuri.
AVERTISMENT: Fiți atenți la obiectele azvârlite. Purtați întotdeauna ochelari de protecție. Nu vă aplecați niciodată asupra apărătoarei accesoriului de tăiere. Pietrele, gunoiul etc. pot fi azvârlite în ochi, cauzând orbire sau vătămare gravă.
Nu permiteți persoanelor neautorizate să se apropie. Copiii, animalele, spectatorii sau persoanele care vă ajută trebuie ținute în afara zonei de siguranță de 15 metri (50 de picioare). Opriți aparatul imediat dacă se apropie cineva.
Durata de viață a dispozitivului se poate reduce, iar pericolul de accidente poate crește dacă întreținerea aparatului nu este efectuată corect, iar intervențiile de service și/sau reparațiile nu sunt executate în mod profesional. Dacă aveți nevoie de informații ulterioare, vă rugăm contactați cel mai apropiat service de asistență tehnică autorizat.
Siguranța aparatului / a întreținerii
Deconectați bujia înainte de a efectua operațiuni de întreținere, cu excepția reglării carburatorului.
AVERTISMENT: Ambreiajul complet, capacul ambreiajului și arborele trebuie montate înainte de pornirea dispozitivului; în caz contrar, piesele s-ar putea desprinde și ar putea provoca vătămări corporale.
Carburatorul
Carburatorul controlează turația motorului prin intermediul dispozitivului de control al accelerației. Aerul și combustibilul sunt amestecate în carburator.
Șurubul în T reglează setarea accelerației la turația de mers în gol. Dacă șurubul în T este rotit în sensul acelor de ceasornic, aceasta generează o turație de mers în gol mai mare; rotirea acestuia în sens invers acelor de ceasornic generează o turație de mers în gol mai mică.
Reglajul de bază
Setările de bază ale carburatorului sunt reglate în timpul testării la fabrică. Reglajul fin trebuie efectuat de către un tehnician instruit.
AVERTISMENT: Accesoriul de tăiere se poate roti în timpul efectuării reglajelor carburatorului. Purtați-vă echipamentul de protecție și respectați toate instrucțiunile de siguranță. Asigurați-vă că accesoriul de tăiere nu se mai rotește atunci când motorul este la ralanti. Atunci când unitatea este oprită, asigurați-vă că accesoriul de tăiere s-a oprit înaintea unității.
ATENȚIE! Dacă accesoriul de tăiere se rotește atunci când motorul este la ralanti, șurubul T de reglare la ralanti trebuie rotit în sens invers acelor de ceasornic până când accesoriul de tăiere se oprește.
Turația de mers în gol recomandată:
Consultați secțiunea „Date tehnice”.
Turația maximă recomandată:
Consultați secțiunea „Date tehnice”.
Reglajul fin al șurubului în T pentru turația de mers în gol
Reglați turația de mers în gol utilizând șurubul în T de reglare a turației de ralanti, dacă este necesară o nouă reglare. Mai întâi, rotiți șurubul în T de reglare a turației de ralanti în sensul acelor de ceasornic până când accesoriul de tăiere începe să se rotească. Apoi, rotiți șurubul în sensul invers acelor de ceasornic până când accesoriul de tăiere se oprește. Turația de mers în gol este corect reglată când motorul va funcționa uniform în toate pozițiile. De asemenea, turația de mers în gol trebuie să fie cu mult sub valoarea la care accesoriul de tăiere începe să se rotească.
Reglarea vitezei de pornire a supapei de admisie
Viteza corectă de pornire a supapei de admisie este setată prin intermediul unui regulator de pe partea posterioară a mânerului, lângă cablu. Utilizați acest șurub (șurub Allen de 4 mm) pentru a crește sau a scădea viteza de pornire a supapei de admisie.
Procedați după cum urmează:
- Rulați dispozitivul la ralanti.
- Apăsați pe dispozitivul de blocare a supapei de admisie de pornire conform descrierii din capitolul Pornirea și oprirea.
- Dacă viteza de pornire a supapei de admisie este prea mică (sub 4000 rpm), rotiți șurubul (A) al regulatorului în sensul acelor de ceasornic până când accesoriul de tăiere începe să se rotească. Apoi rotiți șurubul regulatorului (A) în sensul acelor de ceasornic încă 1/2 de tură.
- Dacă viteza de pornire a supapei de admisie este prea mare, rotiți șurubul (A) al regulatorului în sensul invers acelor de ceasornic până când accesoriul de tăiere se oprește. Apoi rotiți șurubul regulatorului (A) în sensul acelor de ceasornic încă 1/2 de tură.
AVERTISMENT: Dacă turația de mers în gol nu poate fi reglată astfel încât accesoriul de tăiere să se oprească, contactați atelierul de service. Nu utilizați aparatul până când nu a fost reglat sau reparat corect.
Eșapamentul
ATENȚIE! Amortizorul de zgomot este dotat cu un convertor catalitic proiectat pentru a reduce gazele nocive de eșapament.
(Carcasa demarorului a fost îndepărtată pentru claritate)
Amortizorul de zgomot este proiectat pentru a reduce nivelul de zgomot și pentru a dirija gazele de eșapament la distanță de utilizator. Gazele de eșapament sunt fierbinți și pot conține scântei care pot provoca incendii dacă sunt îndreptate spre materiale uscate și inflamabile.
Amortizorul de zgomot este dotat cu o sită parascântei specială. Sita trebuie verificată și, la nevoie, curățată la un atelier de service. Dacă sita este deteriorată, trebuie înlocuită.
Dacă sita se înfundă frecvent, acesta poate fi un semn că funcționarea convertorului catalitic este afectată. Contactați atelierul de service pentru a controla amortizorul de zgomot. Sita înfundată va duce la supraîncălzirea dispozitivului și la deteriorarea cilindrului și a pistonului.
ATENȚIE: Nu utilizați niciodată un dispozitiv cu amortizorul de zgomot defect sau slăbit. Asigurați-vă că bolțurile amortizorului de zgomot sunt strânse.
AVERTISMENT: Amortizoarele de zgomot prevăzute cu convertor catalitic se încălzesc foarte puternic în timpul utilizării și rămân fierbinți un timp după oprire. Acest lucru este valabil și la turația de mers în gol. Contactul cu această componentă poate avea ca rezultat arsuri ale pielii. Nu uitați că există pericol de incendiu!
AVERTISMENT: Interiorul amortizorului de zgomot conține substanțe chimice care pot fi cancerigene. Evitați contactul cu aceste elemente în cazul deteriorării amortizorului de zgomot.
AVERTISMENT: Gazele de eșapament de la motor conțin monoxid de carbon, care poate duce la intoxicare cu monoxid de carbon. Nu porniți și nu utilizați dispozitivul în interior sau într-o zonă slab ventilată. Gazele de eșapament de la motor sunt fierbinți și pot conține scântei care pot cauza un incendiu. Nu porniți niciodată motorul la interior sau în apropierea unor materiale inflamabile!
Bujia
Starea bujiei este influențată de:
- reglarea incorectă a carburatorului.
- un amestec incorect (prea mult ulei sau un tip incorect de ulei).
- un filtru de aer murdar.
Acești factori duc la formarea de depuneri pe electrozii bujiei, ceea ce poate conduce la probleme de funcționare și la dificultăți la pornire. Dacă motorul nu are putere, e greu de pornit sau funcționează defectuos la mersul în gol, verificați mai întâi bujia înainte de a efectua orice alte operațiuni.
Dacă bujia este murdară, curățați-o și asigurați-vă că aparatoarea electrodului este poziționată la 0,024 inch (0,6 mm). Bujia trebuie înlocuită după aproximativ o lună de funcționare sau mai devreme, dacă este necesar.
0.024 inch (0.6 mm)
ATENȚIE: Folosiți întotdeauna tipul recomandat de bujie. Folosirea unei alte bujii poate deteriora pistonul/cilindrul.
Filtru de aer
Filtrul de aer trebuie curățat în mod regulat, pentru a îndepărta praful și murdăria pentru a evita:
funcționarea defectuoasă a carburatorului - probleme la pornire - pierderea puterii motorului - uzura inutilă a pieselor motorului - consumul excesiv de carburant
Curățați filtrul la fiecare 25 de ore sau mai frecvent dacă se lucrează în condiții de praf excesiv.
Curățarea filtrului de aer
Îndepărtați capacul filtrului de aer și scoateți filtrul. Spălați-l cu apă caldă cu săpun. Clătiți foarte bine. Înainte de a monta filtrul la loc, asigurați-vă că este uscat.
Un filtru de aer aflat în uz timp îndelungat nu poate fi curățat complet. Prin urmare, filtrul trebuie înlocuit cu unul nou la intervale regulate. Un filtru de aer deteriorat trebuie înlocuit întotdeauna.
Angrenaj conic
Angrenajul conic este umplut cu cantitatea corectă de unsoare din fabrică. Cu toate acestea, înainte de a utiliza aparatul, trebuie să verificați că angrenajul conic este umplut pe trei sferturi cu unsoare. Folosiți unsoare specială. În mod normal, nu este necesară înlocuirea unsorii din angrenajul conic, cu excepția situației în care se efectuează reparații.
Ascuțirea frezelor de tăiat iarba și a lamelor de tăiat iarba
AVERTISMENT: Opriți întotdeauna motorul înainte de a efectua orice activitate la accesoriul de tăiere. Acesta continuă să se rotească chiar și după eliberarea accelerației. Asigurați-vă că accesoriul de tăiere s-a oprit complet și deconectați conductorul de la bujie înainte de a începe să lucrați la acesta.
- Consultați ambalajul accesoriului de tăiere pentru instrucțiuni de ascuțire corectă.
- Ascuțiți lamele și frezele cu o pilă plată, cu un singur tăiș.
- Ascuțiți în mod egal toate muchiile, pentru a menține echilibrul lamei.
AVERTISMENT: Eliminați întotdeauna o lamă care este îndoită, răsucită, crăpată, spartă sau deteriorată în orice alt mod. Nu încercați niciodată să îndreptați o lamă răsucită astfel încât să poată fi reutilizată. Utilizați numai lame originale de tipul specificat.
Planificarea întreținerii
În continuare prezentăm o listă de activități de întreținere care trebuie efectuate pe aparat.
Majoritatea elementelor sunt descrise în secțiunea Întreținerea. Utilizatorul trebuie să efectueze numai activități de întreținere și de service descrise în prezentul manual al operatorului.
Activitățile mai extinse trebuie efectuate de către un atelier de service autorizat.
Întreținerea săptămânală:
Curățați exteriorul aparatului. - Asigurați-vă că blocatorul pârghiei accelerației și accelerația funcționează corect din punct de vedere al siguranței. - Verificați dacă butonul de oprire lucrează corect. Verificați ca accesoriul de tăiere să nu se rotească în gol. - Curățați filtrul de aer. Înlocuiți, dacă este necesar. - Verificați ca apărătoarea accesoriului de tăiere să nu fie deteriorată sau crăpată. Înlocuiți apărătoarea accesoriului de tăiere dacă a suferit lovituri sau dacă este crăpată. - Verificați capul de tuns, pentru a vedea dacă nu este deteriorat sau crăpat. Schimbați capul de tuns, dacă este nevoie. - Verificați ca piulița de fixare a echipamentului de tăiere să fie strânsă corect. - Verificați ca șuruburile și piulițele să fie bine strânse. - Verificați să nu existe scurgeri de carburant de la motor, de la rezervor sau de la conductele de carburant.
Întreținerea lunară:
- Verificați demarorul și firul de pornire.
Întreținerea anuală:
- Curățați exteriorul bujiei. Îndepărtați-o și verificați distanța dintre electrozi. Reglați distanța la 0,6 mm (1/32 inch) sau înlocuiți bujia. Verificați ca bujia să fie prevăzută cu un amortizor.
- Curățați exteriorul carburatorului și spațiul din jurul acestuia.
- Verificați ca angrenajul conic să fie umplut pe trei sferturi cu lubrifiant. Umpleți, dacă este necesar, cu unsoare specială.
- Verificați filtrul de carburant din punctul de vedere al contaminării și furtunul de carburant pentru a vedea dacă prezintă crăpături sau alte defecte. Înlocuiți, dacă este necesar.
- Verificați toate cablurile și conexiunile.
- Verificați dacă sunt uzate ambreiajul, arcurile ambreiajului și tamburul ambreiajului. Înlocuiți, dacă este necesar, la un atelier de service autorizat.
ÎNTREȚINEREA
- Înlocuiți bujia. Verificați ca bujia să fie prevăzută cu un amortizor.
- Curățați sau înlocuiți sita parascântei de pe amortizorul de zgomot.
DATE TEHNICE
| Motor |
| Cilindree, cm3 | 28 |
| Interiorul cilindrului, mm | 35 |
| Cursă, mm | 28,7 |
| Turaţie de mers în gol, rpm | 2800-3200 |
| Turaţie mare la mers în gol rapidă max. recomandata, rpm | 11000 |
| Turaţia arborelui de iesire, rpm | 8000 |
| Putere max. de iesire a motorului, conf. ISO 7293, kW | 0,8 |
| Amortizor de zgomot al convertorului catalitic | Da |
| Sistem de aprindere controlat de viteză | Da |
| Sistem de aprindere |
| Bujia | NGK BPMR6A |
| Distanță întré electrozi, mm | 0,6 |
| Combustibil și sistem de lubrifiere |
| Capacitatea rezervorului de carburant, cm3 | 343 |
| Greutatea |
| Greutate fără carburant, accesuriu de tăiere și apărătoare, kg | 5,21 |
| Emisii de zgomot (vezi Nota 1) |
| Nivel de putere acustică, măsurat dB(A) | 106 |
| Nivel de putere acustică, garantat LwA dB(A) | 114 |
| Emisii de zgomot (vezi Nota 2) |
| Nivel echivalent de presiune a zgomotului pentru urechile operatorului măsurat conform EN/ISO 11806 și ISO 22868, dB(A) |
| Dotat cu lamă de tăiat irba (originală) | 94 |
| Dotat cu cap de tuns (original) | 95 |
| Niveluri de vibrații (vezi Nota 3) |
| Nivelurile echivalente de vibrații (ahv,eq) la mankinde, măsurate în conformitate cu EN ISO 11806 și ISO 22867, m/s2 |
| Dotat cu lamă de tăiat irba (originală), în stânga/dreapta | 4,21 / 4,23 |
| Dotat cu cap de tuns (original), în stânga/dreapta | 5,89 / 4,61 |
Nota 1: Emisiile de zgomot în mediu măsurate ca putere acustică (Lw) în conformitate cu Directiva CE 2000/14/CE. Nivelul de putere a sunetului raportat pentru aparat a fost măsurat cu accesorii originale de tăiere care emit cel mai ridicat nivel. Diferența dintre puterea garantată a sunetului și cea măsurată este aceea că puterea garantată a sunetului include, de asemenea, dispersia în rezultatul de măsurare și variantele dintre diferitele aparate ale aceluiași model conform Directivei 2000/14/EC. Nota 2: Datele raportate pentru nivelul echivalent de presiune a sunetului pentru dispozitiv includ o dispersie statistică tipică (deviație standard) de 1 dB (A). Nota 3: Datele raportate pentru nivelul echivalent de vibrații includ o dispersie statistică tipică (abatere standard) de 1 m/s².
Model 129R (filet arbore M10 de stânga) - orificiu central în lame/freze, Ø 25,4 mm
| Accesorii aprobate | Tip | Accesoriu de tãiere /apărātoare, nr. piesã |
| Lamă de tãiat iarba/freză de tãiatiarba | larbă 255-4 1 inch (Ø 250 4 dinți) | 504001303 / 580446606 |
| Capul trimmerului | T25 (fir Ø 2,4 - 2,7 mm) | 537338306 / 580446606 |
Numele emitentului: Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel: +46-36-146500.
Husqvarna AB declară pe propria răspundere următoarele: Trimmer și/sau motocoasă, platformă(e) A05328CBHV care reprezintă seriile model 129R din anul 2014 și în continuare.
Numărul de platformă și numărul modelului sunt indicate în mod clar, sub formă de text, pe plăcuța de identificare, împreună cu anul și seriile următoare.
Obiectul declarației, descris mai sus, este conform cu cerințele Directivelor Consiliului:
2006/42/CE „privind utilajele" din 17 mai 2006. 2004/108/CE „privind compatibilitatea electromagnetică" din 15 decembrie 2004. 2000/14/CE „privind emisiile de zgomot în mediul înconjurător" din 8 mai 2000.
În conformitate cu Anexa V, valorile declarate pentru sunet sunt indicate în fișa cu date tehnice din manualul operatorului.
Au fost aplicate următoarele standarde:
EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007
TUV Rheinland N.A. a efectuat o examinare voluntară în numele Husqvarna AB, thereof AM72140165 - Certificatul de conformitate cu Directiva CE 2006/42/CE privind utilajele. Acest certificat este valabil pentru toate locațiile de producție și țările de origine, așa cum este indicat pe produs. Trimmerul pentru iarbă și/sau motocoasa furnizate corespund exemplului examinat.
Semnat în numele: Husqvarna AB, Huskvarna, Suedia, 2013-12-27.
Ronnie E. Goldman, Director Tehnologie. (Reprezentant autorizat pentru Husqvarna AB și responsabil cu documentația tehnică.)
