MANUAL DE USUARIO 129R HUSQVARNA

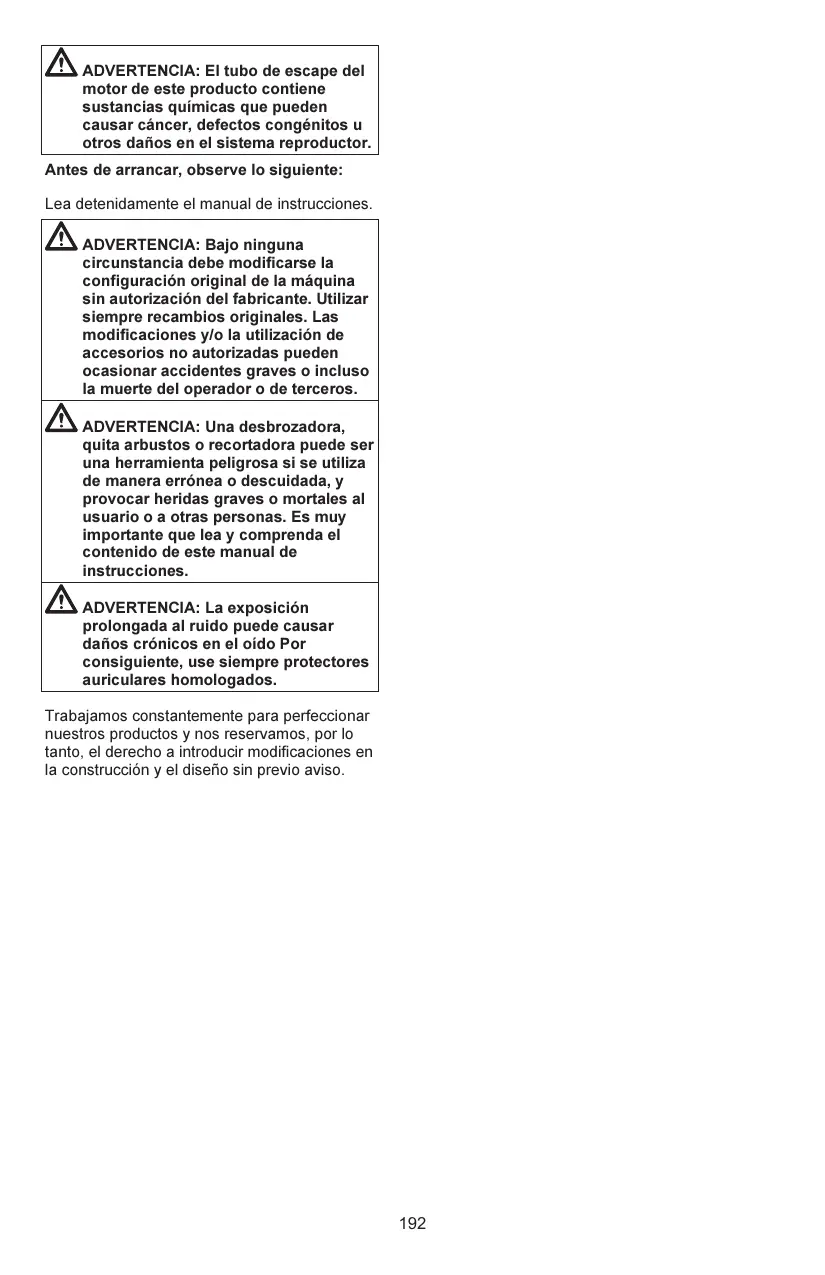

ADVERTENCIA: El tubo de escape del motor de este producto contiene sustancias químicas que pueden causar cáncer, defectos congénitos u otros daños en el sistema reproductor.
Lea detenidamente el manual de instrucciones.
ADVERTENCIA: Bajo ninguna circunstancia debe modificarse la configuración original de la máquina sin autorización del fabricante. Utilizar siempre recambios originales. Las modificaciones y/o la utilización de accesorios no autorizados pueden ocasionar accidentes graves o incluso la muerte del operador o de terceros.
ADVERTENCIA: Una desbrozadora, quita arbustos o recortadora puede ser una herramienta peligrosa si se usa de manera errónea o descuidada, y provocar heridas graves o mortales al usuario o a otras personas. Es muy importante que lea y comprenda el contenido de este manual de instrucciones.
ADVERTENCIA: La exposición prolongada al ruido puede causar daños crónicos en el oído. Por consiguiente, use siempre protectores auriculares homologados.
Trabajamos constantemente para perfeccionar nuestros productos y nos reservamos, por lo tanto, el derecho a introducir modificaciones en la construcción y el diseño sin previo aviso.
Símbolos
ADVERTENCIA: Las desbrozadoras, quita arbustos y recortadoras pueden ser peligrosas. Su uso descuidado o erróneo puede ocasionar heridas graves o mortales al operador o a terceros.
Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina.
Utilice siempre calzado de seguridad con punta de acero y suela antideslizante, ropa ajustada, pantalón largo y grueso, manga larga, guantes resistentes antideslizantes, protección para los ojos (como gafas protectoras con ventilación o protector facial), casco de protección homologado y protectores auditivos (tapones para los oídos o amortiguadores) para proteger los oídos.
Las personas con el pelo largo se lo deben recoger (por razones de seguridad).
Mantenga siempre a terceros y animales alejados de la máquina, a 15 metros como mínimo.
Tenga cuidado con los objetos que salgan despedidos o rebotados.
Velocidad máxima en el eje de salida, rpm
Las máquinas equipadas con hojas para hierba pueden ser despedidas violentamente hacia un lado cuando la hoja entra en contacto con un objeto fijo. La hoja puede amputar un brazo o una pierna. Mantenga siempre a las personas y los animales a, como mínimo, 15 metros de distancia de la máquina.
Marcas de flechas que indican los límites para montar el manillar.
Nivel de presión sonora a 7,5 metros, conforme a la legislación australiana.
Las emisiones sonoras en el entorno según la directiva de la Comunidad Europea. Las emisiones de la máquina se indican en el apartado «Datos técnicos» y en la etiqueta.
Este producto cumple con la directiva CE vigente.
Este producto cumple con la directiva EAC vigente.
Este producto es conforme a la normativa australiana sobre compatibilidad electromagnética (EMC).
Utilice gasolina sin plomo y aceite para motores de dos tiempos mezclados en una proporción de 2% (50:1).
Los demás símbolos/etiquetas que aparecen en la máquina corresponden a requisitos de homologación específicos en determinados mercados.
COMPONENTES
Componentes
- Hoja
- Tapón de recarga de lubricante
- Engranaje angulado
- Protección del equipo de corte
- Tubo
- Manillar
- Control del acelerador
- Botón de parada
- Fiador del acelerador
- Abrazadera del arnés
- Cubierta del cilindro
- Empuñadura de arranque
- Depósito de combustible
- Control del estrangulador
- Bomba de combustible
- Tapa del filtro de aire
- Regulación de mango
- Tuerca de seguridad
- Brida de apoyo
- Cazoleta de apoyo
- Pieza de arrastre
- Cabezal de corte
- Llave de cubo
- Protección para transporte
- Llave hexagonal
- Pasador de seguridad
- Mazo de cables
- Botón de aceleración de arranque
- Ajuste del cable del acelerador
- Manual de usuario
Importante
- Una desbrozadora, quita arbustos o recortadora puede ser una herramienta peligrosa si se utiliza de manera errónea o descuidada, y provocar heridas graves o mortales al usuario o a otras personas. Es muy importante que lea y comprenda el contenido de este manual de instrucciones.
- La máquina está destinada únicamente al recorte de hierba, desbroce de hierba y/o desbroce forestal.
- Los únicos accesorios que pueda acoplar al motor como fuente propulsora son los equipos de corte que nosotros recomendamos en el apartado «DATOS TÉCNICOS».
- Nunca utilice la máquina si está cansado, si ha ingerido alcohol o si toma medicamentos que puedan afectarle la vista, su capacidad de discernimiento o la coordinación.
- Nunca utilice la máquina en condiciones atmosféricas extremas como frío intenso o clima muy caluroso y/o húmedo.
- Utilice el equipo de protección personal. Vea las instrucciones bajo el título «Equipo de protección personal».
- No utilice nunca una máquina que haya sido modificada de modo que ya no coincida con la configuración original.
- No utilice nunca una máquina defectuosa. Siga las instrucciones de mantenimiento, control y servicios de este manual. Algunas medidas de mantenimiento y servicios deben ser efectuadas por especialistas formados y cualificados. Consulte las instrucciones del apartado «MANTENIMIENTO».
- Todas las cubiertas y protecciones deben estar montadas antes del arranque. Controle que la pipa de la bujía y el cable de encendido estén en buenas condiciones. Pueden producirse descargas eléctricas.
- El usuario de la máquina debe asegurarse de que ninguna persona o animal se acerque a menos de 15 metros durante el trabajo. Si varias personas trabajan, deben mantener una distancia de seguridad.
ADVERTENCIA: Esta máquina genera un campo electromagnético durante el funcionamiento. En determinadas circunstancias, este campo puede interferir con implantes médicos activos o pasivos. Para reducir el riesgo de lesiones graves o letales, las personas que utilicen implantes médicos deben consultar con su médico y con el fabricante del implante médico antes de emplear esta máquina.
ADVERTENCIA: Un equipo de corte defectuoso o una hoja mal afilada aumentan el riesgo de accidentes.
ADVERTENCIA: No permita nunca que los niños utilicen la máquina ni permanezcan cerca de ella. Dado que la máquina tiene un contacto de parada con retorno por muelle y puede arrancar con poca velocidad y fuerza en la empuñadura de arranque, incluso niños pequeños pueden, en determinadas circunstancias, lograr la fuerza necesaria para arrancar la máquina. Esto puede comportar riesgo de daños personales graves. Por consiguiente, saque la pipa de la bujía cuando vaya a dejar la máquina sin vigilancia.
Equipo de protección personal
ADVERTENCIA: Para trabajar con la máquina debe utilizarse un equipo de protección personal homologado. El equipo de protección personal no elimina el riesgo de lesiones, pero reduce su efecto en caso de accidente. Pida a su distribuidor que le asesore en la elección del equipo.
ADVERTENCIA: Cuando use protectores auriculares, preste siempre atención a las señales o llamadas de advertencia. Quítese siempre la protección de oídos en cuanto se detenga el motor.
Casco
Es obligatorio usar casco si van a desbrozarse arbustos con una altura superior a 2 metros.
Protectores auriculares
Se debe utilizar protección auditiva con suficiente capacidad de reducción sonora.
Protección ocular
Se debe utilizar siempre protección ocular homologada. Si se utiliza visor, deben utilizarse también gafas protectoras homologadas. Por gafas protectoras homologadas se entienden las que cumplen con la norma EN 166 en Europa, ANSI Z87 en los Estados Unidos y CSA Z94 en Canadá.
INSTRUCCIONES GENERALES DE SEGURIDAD
Guantes
Se deben utilizar guantes cuando sea necesario, por ejemplo al montar el equipo de corte.
Botas
Use botas antideslizantes y sólidas.
Vestimenta
Use ropas de material resistente a los desgarros y no demasiado amplias para evitar que se enganchen en arbustos o ramas. Use siempre pantalones largos gruesos. No trabaje con joyas, pantalones cortos, sandalias ni los pies descalzos. No lleve el cabello suelto por problemas de los otros.
Kit de primeros auxilios
Los operadores de desbrozadoras, quitarbustos o recortadoras deben tener un kit de primeros auxilios.
Equipo de seguridad de la máquina
En este capítulo se describen los componentes de seguridad de la máquina, su función y el modo de efectuar el control y el mantenimiento para garantizar un funcionamiento óptimo. En cuanto a la ubicación de estos componentes en la máquina, vea el apartado «COMPONENTES».
La vida útil de la máquina puede acortarse y el riesgo de accidentes puede aumentar si el mantenimiento de la máquina no se hace de forma adecuada y si los trabajos de servicio y/o reparación no se efectúan de forma profesional. Para más información, consulte con el taller de servicio oficial más cercano.
IMPORTANTE: Todos los trabajos de servicio y reparación de la máquina requieren una formación especial. Esto es especialmente cierto en lo que respecta al equipo de seguridad de la máquina. Si la máquina no funciona correctamente, acuda a su taller de servicio local. La compra de algo no de nosotros
productos le garantiza que pueda recibir un mantenimiento y servicios profesional. Si no ha adquirido la máquina en una de nuestras tiendas especializadas con servicio, solicite información sobre el taller de servicio más cercano.
ADVERTENCIA: Nunca utilice una máquina con componentes de seguridad defectuosos.
Siga las instrucciones de mantenimiento, control y servicio de este apartado. Si su máquina no pasa todos los controles, entréguela a un taller de servicio para su reparación.
Fiador del acelerador
El fiador del acelerador está diseñado para impedir la activación involuntaria del acelerador. Cuando se oprime el fiador (A) en el mango (es decir, cuando se agarra el mango), se desacopla el acelerador (B). Cuando se suelta el mango, el acelerador y el fiador vuelven a sus posiciones originales. Ambas unidades se efectúan con sistemas independientes de muelles de retorno. En esta posición el acelerador es bloqueado automáticamente en ralentí.
Compruebe que el acelerador esté bloqueado en la posición de ralentí cuando el fiador está en su posición inicial.
Apriete el fiador del acelerador y compruebe que vuelva a su posición de partida al soltarlo.
INSTRUCCIONES GENERALES DE SEGURIDAD
Compruebe que el acelerador y el fiador se muevan con facilidad y que funcionen sus muelles de retorno.
Consulte las instrucciones bajo el título «Arranque». Ponga en marcha la máquina y acelere al máximo. Suelte el acelerador y controle que el equipo de corte se detenga y permanezca inmóvil. Si el equipo de corte gira con el acelerador en ralentí, se debe controlar la regulación del carburador para ralentí. Consulte las instrucciones del apartado «MANTENIMIENTO».
Botón de parada
Asegúrese de que el motor se detiene cuando se presione y suelte el botón de parada.
Protección del equipo de corte
Esta protección tiene por fin evitar que el usuario reciba el impacto de objetos desprendidos. La protección evita también que el usuario entre en contacto con el equipo de corte.
Controle que la protección no esté dañada y que no tenga grietas. Cambie la protección si ha estado expuesta a golpes o si tiene grietas.
Utilice siempre la protección recomendada para cada equipo de corte en particular. Vea el apartado «DATOS TÉCNICOS».
ADVERTENCIA: Bajo ninguna circunstancia se puede utilizar un equipo de corte sin haber montado antes la protección recomendada. Consulte el apartado «DATOS TÉCNICOS». Si se monta una protección incorrecta o defectuosa, esto puede causar daños personales graves.
El uso de un accesorio mal enroscado o del equipo de corte incorrecto aumenta el nivel de vibraciones.
ADVERTENCIA: La sobreexposición a las vibraciones puede provocar problemas circulatorios y dolencias de carácter nervioso, especialmente en personas con patologías circulatorias. Acuda a un médico si nota síntomas corporales que pueda relacionar con la sobreexposición a las vibraciones. Ejemplos de tales síntomas son la pérdida de sensibilidad, el hormigueo, las «punzadas», el dolor, la pérdida o reducción de la fuerza normal o los cambios en el color y la superficie de la piel. Estos síntomas se presentan normalmente en dedos, manos y muñecas. El riesgo puede ser mayor a bajas temperaturas.
Liberación rápida del arnés

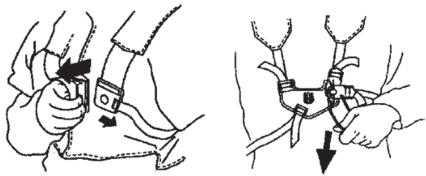

Hay un sistema de liberación rápida del arnés en la parte delantera, de fácil acceso, en caso de que surja una emergencia por la que necesite liberarse de la máquina y el arnés.
Vea las instrucciones del apartado «Ajuste del arnés».
Controle que las correas del arnés estén correctamente colocadas. Cuando el arnés y la máquina estén regulados, controle que funcione el desprendimiento de emergencia del arnés.
Silenciador
El silenciador está diseñado para amortiguar el ruido y para apartar del usuario los gases de escape.
ATENCIÓN: El silenciador está equipado con un catalizador diseñado para reducir las sustancias nocivas en los gases de escape.
En países con clima cálido y seco, puede ser grande el riesgo de incendio. Por eso, hemos equipado a ciertos silenciadores con cortafuegos. Controle si el silenciador de su máquina lo tiene.
Para el silenciador, es sumamente importante seguir las instrucciones de control, mantenimiento y servicio de la máquina. Nunca utilice una máquina que tenga un silenciador defectuoso.
Compruebe regularmente que el silenciador esté firmemente montado en la máquina.
ADVERTENCIA: La obturación de la rejilla produce el sobrecalentamiento del motor, con el riesgo consiguiente de averías graves. Lo mismo rige para la marcha en ralentí. Su contacto puede quemar la piel. Tenga en cuenta el peligro de incendio.
ADVERTENCIA: En el interior del silenciador hay sustancias químicas que pueden ser cancerígenas. Evite el contacto con estas sustancias si se daña el silenciador.
ADVERTENCIA: Los gases del motor contienen monóxido de carbono que puede provocar intoxicación. Nunca arranque ni haga funcionar la máquina en ambientes cerrados, o cuando no haya una buena circulación de aire.
ADVERTENCIA: Los gases de escape del motor están calientes y pueden contener chispas que pueden provocar incendio. Nunca arranque la máquina en interiores o cerca de material inflamable.
Tuerca de seguridad
Para determinados equipos de corte se utiliza una tuerca de seguridad.
Para el montaje, apriete la tuerca girándola en sentido contrario al sentido de rotación del equipo de corte. Para el desmontaje, afloje la tuerca girándola en el sentido de rotación del equipo de corte (la tuerca tiene rosca a izquierdas). Apriete la tuerca con la llave de cubo.
El forro de nilón del interior de la tuerca de seguridad no debe estar tan gastado que se pueda aplastar con los dedos. El forro debe ofrecer una resistencia de al menos 1,5 Nm. La tuerca debe sustituirse después de haberla apretado unas 10 veces.
Equipo de corte
Este capítulo describe cómo Ud., con un mantenimiento correcto y utilizando el equipo de corte adecuado, podrá:
- Reducir la propensión a las reculadas de la máquina. Obtener un resultado de corte óptimo.
- Aumentar la duración del equipo de corte.
IMPORTANTE:
- Utilice solamente el equipo de corte con la protección recomendada. Consulte el apartado «DATOS TÉCNICOS».
- Lea las instrucciones del equipo de corte para montar correctamente el hilo y elegir el diámetro de hilo correcto.
- Mantenga los dientes de corte de la hoja afilados y en buen estado. Siga las recomendaciones. Lea también las instrucciones en el envase de la hoja.
INSTRUCCIONES GENERALES DE SEGURIDAD
- Mantenga los dientes correctamente triscados. Siga nuestras instrucciones y utilice el calibrador de limado recomendado.
ADVERTENCIA: Detenga el motor antes de trabajar con una parte del equipo de corte. Compruebe que el equipo de corte ha dejado de girar completamente. Desconecte el cable de encendido de la bujía.
ADVERTENCIA: Un equipo de corte defectuoso o una hoja mal afilada aumentan el riesgo de reculadas.
Equipo de corte
La hoja y la cuchilla para hierba están destinadas a desbrozar hierba más gruesa.
La cuchilla de corte está destinada a recortar la hierba.
Reglas básicas
Utilice solamente el equipo de corte con la protección recomendada. Consulte el apartado «DATOS TÉCNICOS».
Mantenga los dientes de corte de la hoja afilados y en buen estado. Siga nuestras instrucciones y utilice el calibrador de limado recomendado. Una hoja mal afilada o dañada aumenta el peligro de accidentes.
Revise el equipo de corte para ver si está dañado o agrietado. Un equipo de corte dañado debe ser siempre reemplazado.
Afilado de la cuchilla y la hoja para hierba
- Para hablar correctamente del equipo de corte, lea las instrucciones en el envase. La hoja y la cuchilla se afilan con una lima plana de picadura sencilla.
- Lime todos los dientes por igual para conservar el equilibrio.
ADVERTENCIA: Cambie siempre la hoja si la misma está doblada, torcida, agrietada, quebrada o dañada de algún otro modo. No trate nunca de enderezar una hoja torcida para volver a utilizarla. Utilice únicamente hojas originales del tipo recomendado.
Cabezal de corte
IMPORTANTE: Observe siempre que el hilo de corte está enrollado en forma firme y uniforme al rodillo, de lo contrario la máquina producirá vibraciones que puedan ser perjudiciales para la salud.
- Utilice únicamente los equipos de corte recomendados. Consulte el Apartado «DATOS TÉCNICOS»
- En general, una máquina pequeña requiere un cabezal pequeño y viceversa. Esto se debe a que, al cortar con hilo, el motor debe lanzarlo radialmente hacia afuera desde el cabezal de corte y vencer la resistencia de la hierba que se va a cortar.
- La longitud del hilo también es importante. Un hilo más largo requiere mayor potencia del motor que uno corto, con el mismo diámetro del hilo.
- Controle que el cuchillo que hay en la protección de la recortadora esté intacto. Se utiliza para cortar el hilo a la largura correcta. Para prolongar la vida útil del hilo, se puede poner en remojo un par de días. De esta manera el hilo se refuerza y dura más.
NOTA: Asegúrese de que la máquina está montada correctamente como se muestra en este manual.
Montaje del manillar
- Afloje y quite el tornillo en la parte posterior del acelerador.
- Deslice el acelerador en el bajo derecho del manillar (vea la figura).
- Haga coincidir el orificio para el tornillo de sujeción del acelerador con el orificio del manillar.
- Vuelva a colocar el tornillo en el orificio en la parte posterior del acelerador.
- Enrosque el tornillo del acelerador y el manillar. Apriete el tornillo.
- Coloque las piezas de sujeción como indica la figura.
ADVERTENCIA: Las piezas de montaje del manillar se deben montar entre las flechas del tubo a fin de mantener una posición de trabajo segura.
- Apriete los tornillos con una llave hexagonal.
Montaje del arnés
ADVERTENCIA: Al trabajar con una desbrozadora, esta debe engancharse al arnés. De otro modo, no podrá controlar la desbrozadora con seguridad. Esto podría provocar lesiones a usted o a otras personas. No utilice nunca un arnés con el desprendimiento de emergencia dañado.
Es necesario realizar los ajustes de arnés y manillar antes de utilizar la unidad, con el motor totalmente parado.
Colocación de la abrazadera del arnés
- Coloque la parte superior de la abrazadera del arnés sobre el tubo y la parte inferior de la abrazadera por debajo del tubo. Alinee los orificios de los tornillos de ambas partes. La abrazadera se debe colocar por encima de la flecha del tubo (consulte la ilustración).
NOTA: Antes de apretar los tornillos, coloque el cable del acelerador en la ranura de la parte inferior de la abrazadera.
- A continuación, inserte los dos tornillos en los orificios.
- Fije la abrazadera del arnés, apretando los tornillos con una llave hexagonal.
Ajuste del arnés

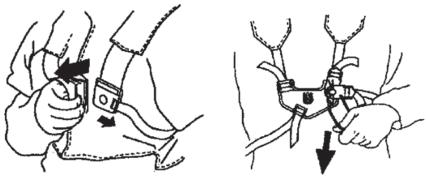

En la parte delantera del arnés, hay un sistema de liberación rápida de fácil acceso. Utilícelo si el motor se incendia o en otra situación de emergencia en que tenga que desprenderse rápidamente del arnés y de la máquina.
- Distribución pareja de la energía sobre los hombros
Un arnés y una máquina correctamente ajustados facilitan considerablemente el trabajo.
Colóquese el arnés. Regule el arnés para obtener una postura de trabajo óptima. Regule las correas laterales para que el peso se distribuya sobre los hombros de forma pareja.
NOTA: Puede ser necesario reubicar la abrazadera del arnés en el tubo para lograr un buen equilibrio de la unidad.
Altura correcta
Ajuste el arnés de forma que el equipo de corte quede paralelo al suelo.
Equilibrio correcto
Deje que el equipo de corte descanse ligeramente en el suelo. Si utiliza una cuchilla para hierba, esta debe mantenerse a aproximadamente 10 cm por encima del suelo para reducir el contacto con piedras y objetos similares. Ajuste la posición de la abrazadera del arnés para lograr un buen equilibrio de la unidad.
Instalación de cuchillas y cabezas de corte
- Al montar el equipo de corte es sumamente importante que la guía del disco de arrastre/brida de apoyo quede bien colocada en el orificio central del equipo de corte. Un equipo de corte mal montado puede causar daños personales graves y/o mortales.
ADVERTENCIA: Bajo ninguna circunstancia se puede utilizar un equipo de corte sin haber montado antes la protección recomendada. Consulte el apartado «DATOS TÉCNICOS». Si se monta una protección incorrecta o defectuosa, esto puede causar daños personales graves.
IMPORTANTE: Para poder utilizar la cuchilla para hierba, la máquina debe tener colocados el manillar, la protección de cuchilla y el arnés correctos.

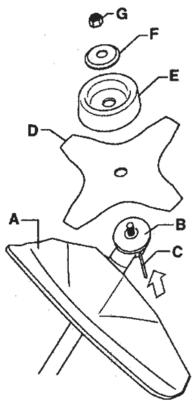

Montaje de la protección de cuchilla, cuchilla de hierba y cuchilla de hierba
- La protección de la cuchilla/protección combinada (A) se engancha en la sujeción del tubo y se fija con un tornillo.
ATENCIÓN: Utilice la protección de cuchilla recomendada. Vea el capítulo Datos Técnicos.
- Coloque la pieza de arrastre (B) en el eje de salida.
- Gire el eje de la hora hasta que uno de los orificios de la pieza de arrastre coincida con un orificio de la caja de engranajes.
- Introduzca el pasador de seguridad (C) en el orificio para bloquear el eje.
- Coloque la hoja (D), la cazoleta de apoyo (E) y la brida de apoyo (F) en el eje de salida.
- Monte la tuerca (G). La tuerca debe apretarse con un par de 35-50 Nm (3,5-5 km). Utilice la llave de cubo del juego de herramientas. Tome el mango de la llave lo más cerca posible de la protección de la hoja. La tuerca se aprieta girando la llave en sentido contrario a la rotación (NOTA: Rosca izquierdas).
Montaje de la protección de la recortadora y el cabezal de corte
- Montar la protección de la recortadora (A) para trabajar con el cabezal de corte. La protección de la recortadora/protección combinada se
engancha en la sujeción del tubo y se fija con un tornillo (L).
- Coloque la pieza de arrastre (B) en el eje de salida.
- Gire el eje hasta que uno de los orificios del disco de arrastre coincida con un orificio de la caja de engranajes.
- Introduzca el pasador de seguridad (C) en el orificio para bloquear el eje.
- Enrosque el cabezal de corte (H) en el sentido contrario al de rotación.
- El desmontaje se realiza en el orden inverso.
Seguridad en el uso del combustible
Nunca arranque la máquina:
- Si derramó combustible sobre la máquina. Seque cualquier residuo y espere a que se evaporen los restos de combustible.
- Si derramó combustible sobre el cuero o la ropa, cámbiese de ropa. Lave las partes del cuero que han entrado en contacto con el combustible. Use agua y jabón.
- Si hay fugas de combustible en la máquina. Compruebe regularmente si hay fugas en la tapa del depósito o en los conductos de combustible.
Transporte y almacenamiento
- Almacene y transporte la máquina y el combustible de forma que eventuales fugas o vapores no puedan entrar en contacto con chispas o llamas, por ejemplo, máquinas eléctricas, motores eléctricos, contactos eléctricos/interruptores de corriente o calderas.
- Para almacenar y transportar combustible se deben utilizar recipientes diseñados y homologados para tal efecto.
- Si la máquina se va a almacenar por un periodo largo, se debe vaciar el depósito de combustible. Pregunte en la estación de servicios más cercana qué hacer con el combustible sobrante.
- Antes del almacenaje prolongado, limpie bien la máquina y haga el servicio completo.
- Si la máquina no se usa o se va a transportar, coloque siempre la protección para transporte sobre el equipo de corte.
- Para evitar el arranque imprevisto del motor, se debe quitar siempre la pipa de la bujía para el almacenaje prolongado de la máquina, si se va a poner la máquina sin vigilar y para efectuar todas las medidas de servicio previstas.
- Asegure la máquina durante el transporte.
ADVERTENCIA: Sea cuidadoso al manejar el combustible. Piense en los riesgos de incendio, explosión e intoxicación respiratoria.
Carburante
ATENCIÓN: La máquina tiene un motor de dos tiempos, por lo que debe utilizarse siempre una mezcla de gasolina con aceite para motores de 2 tiempos. Es importante medir con precisión la cantidad de aceite que se mezcla para lograr la proporción de mezcla adecuada. Al mezclar pequeñas cantidades de combustible, incluso los pequeños errores en la cantidad de aceite tienen una gran incidencia en la proporción de mezcla.
ADVERTENCIA: El combustible y los vapores de combustible son muy inflamables y pueden causar daños graves por inhalación y contacto con la piel. Por consiguiente, al manipular combustible proceda con cuidado y procure que haya buena ventilación.
Gasolina
ATENCIÓN: Use siempre gasolina con mezcla de aceite de alta calidad (90 octanos como mínimo). Si hay disponible gasolina menos nociva para el medio ambiente, denominada gasolina de alquilato, se debe usar este tipo de gasolina.
- El octanaje mínimo recomendado es 90 octanos. Si se hace funcionar el motor con un combustible de octanaje inferior a 90 octanos, se puede producir golpeteo. Esto aumenta la temperatura del motor, con el consiguiente riesgo de averías.
- Para trabajo durante mucho tiempo a altas revoluciones se recomienda el uso de gasolina con más octanos.
Aceite para motores de dos tiempos
- Para garantizar un mejor rendimiento y duración del motor, se recomienda usar aceite HUSQVARNA XP, ya que ha sido elaborado especialmente para nuestros motores de dos tiempos refrigerados por aire. Utilice únicamente aceite para motores de dos tiempos de alta calidad totalmente sintético cuando realice la mezcla de combustible.
- No utilice nunca aceite para motores de dos tiempos refrigerados por agua, denominado a veces aceite para fueraborda o aceite marino (designación TCW).
- No utilice nunca aceite para motores de cuatro tiempos.
Mezcla
La mezcla es 50:1. - Siempre haga la mezcla de gasolina y aceite en un recipiente limpio, homologado para gasolina. - Primero, ponga la mitad de la gasolina que se va a mezclar. Luego, añada todo el aceite y agite la mezcla. A continuación, añada el resto de la gasolina. - Agite bien la mezcla de combustible antes de ponerla en el depósito de combustible de la máquina.
| Gasolina, litres | Aceite para motores de dos tiempos, ml |
| 4 | 77 |
| 8 | 154 |
- No mezcle más combustible que el necesario para utilizar en un mes como máximo.
- Si no va a utilizar la máquina por un tiempo prolongado, vacíe el depósito de combustible y límpielo.
ADVERTENCIA: El silenciador del catalizador se calienta mucho, tanto durante el funcionamiento como después de la parada. Esto también es aplicable al funcionamiento en ralentí. Tenga presente el peligro de incendio, especialmente si trabaja rodeado de sustancias o gases inflamables.
Llenado de combustible
ADVERTENCIA: Las siguientes medidas preventivas reducen el riesgo de incendio:
- No fume ni ponga objetos calientes cerca del combustible.
- No repostes nunca con el motor en marcha.
- Apaga el motor y deja que se enfríe unas horas antes de repostar.
- Para repostar, abre despacio el tapón del depósito de combustible para evacuar lentamente el eventual exceso de presión.
- Después de repostar, aprieta bien el tapón del depósito de combustible.
- Seca minuciosamente alrededor de las tapas de los depósitos. Los residuos en el depósito ocasionan problemas de funcionamiento.
- Asegúrate de que el combustible está bien mezclado sacudiendo el recipiente antes de llenar el depósito.
- Comprueba que la hoja no tenga grietas en la base de los dientes ni en el orificio central. El motivo más común de la aparición de grietas es que durante el limado se han formado esquinas agudas en la base de los dientes, o la hoja se utiliza con dientes desafilados. Reemplaza la hoja si descubres grietas.
- Controla que la brida de apoyo no tenga grietas debido a fatiga del material o por estar demasiado apretada. Cambia la brida de apoyo si encuentras grietas.
- Comprueba que la tuerca de seguridad no haya perdido la fuerza de bloqueo. El inmovilizador de tuerca debe tener una fuerza de apriete de por lo menos 1,5 Nm. El par de apriete de la tuerca de seguridad debe ser de 35-50 Nm.
- Controla que el cabezal de corte y la protección de la recortadora no estén dañados ni presenten grietas. Cambia el cabezal o la protección de la recortadora si han recibido golpes o están agrietados.
- Nunca utilices la máquina sin la protección o con una protección defectuosa.
- Todas las cubiertas deben estar correctamente montadas y en buenas condiciones antes de arrancar la máquina.
Arranque y parada
ADVERTENCIA: Antes de arrancar la máquina debe montarse el embrague, la cubierta del embrague completa con el eje, de lo contrario el embrague puede soltarse y provocar daños personales. Antes de arrancar, aparte siempre la máquina del lugar de repostaje. Coloque la máquina sobre una base firme. Controle que el equipo de corte no pueda atascarse en algo. Asegúrese de que no haya personas no autorizadas en la zona de trabajo, de lo contrario se corre el riesgo de ocasionar graves daños personales. La distancia de seguridad es de 15 metros.
Motor frío

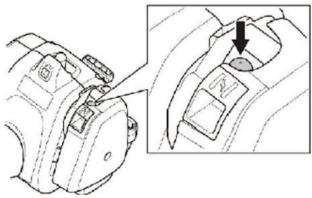

- Bomba de combustible: Presione varias veces el diafragma del purgador de aire hasta que comience a llenarse de combustible (unas 10 veces). Una vez que ha arrancado la máquina, la válvula vuelve automáticamente a la posición de partida.

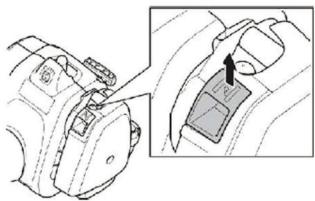

- Estrangulador: Ponga el estrangulador en la posición de estrangulamiento.
ADVERTENCIA: Cuando el motor se arranca con el estrangulador en la posición de estrangulamiento, el equipo de corte comienza a girar inmediatamente.
- Presione el cuerpo de la máquina contra el suelo con la mano izquierda (ATENCIÓN: no con el pie). Agarre la empuñadura de arranque y tire despacio de la cuerda con la mano derecha, hasta sentir una resistencia (los dientes de arranque engranan), y, a continuación, tire rápido y con fuerza. Nunca enrosque el cordón de arranque alrededor de la mano.
NOTA: No apriete el acelerador cuando intenta arrancar el motor.
NOTA: No extraiga el cordón de arranque al máximo, y no suelte la empuñadura de arranque si ha extraído todo el cordón. Ello puede ocasionar averías en la máquina. Tire del hilo varias veces hasta que el motor intente arrancar (3 veces como máximo).
- Si el motor arranca o intenta arrancar, presione la palanca del estrangulador en la posición de funcionamiento.
- Reponga con firmeza el estrangulador a su posición inicial y repita el intento hasta que el motor arranque.
- Una vez haya arrancado el motor, deje que se caliente durante 30 segundos antes de aplicar la aceleración máxima.
Motor caliente
- Bomba de combustible: Presione varias veces el diafragma del purgador de aire hasta que comience a llenarse de combustible (unas 10 veces). Una vez que ha arrancado la máquina, la válvula vuelve automáticamente a la posición de partida.
- Tire del hilo varias veces hasta que el motor intente arrancar (3 veces como máximo).
Acelerador con fiador de aceleración de arranque:
Para obtener la posición de aceleración de arranque, presione primero el fiador del acelerador y el acelerador, y a continuación, presione el botón de aceleración de arranque (A). A continuación, suelte el fiador del acelerador y el acelerador, y, después, el botón de aceleración de arranque. Ahora, está activada la función de aceleración de arranque. Para detener el motor en ralentí, presione el fiador del acelerador y el acelerador de nuevo.
Parada
Pare el motor pulsando y soltando el botón de parada.
ATENCIÓN: El contacto de parada retorna automáticamente a la posición de arranque. Por consiguiente, antes de realizar trabajos de montaje, control y/o mantenimiento se debe quitar la pipa de la bujía para evitar el arranque imprevisto.
ADVERTENCIA: Cuando el motor se arranca con el estrangulador en la posición cerrada, el equipo de corte comienza a girar inmediatamente.
IMPORTANTE
Este apartado se ocupa de las precauciones de seguridad fundamentales para el trabajo con desbrozadoras y recortadores. Cuando se vea en una situación insegura para continuar el trabajo, debe consultar a un experto. Póngase en contacto con su taller de servicio.
Evite todo uso para el cual no se sienta suficientemente calificado.
Antes del uso, Ud. debe haber entendido la diferencia entre desbroce forestal, desbroce de hierba y recorte de hierba.
Reglas básicas de seguridad
- Observe el entorno para:
- Comprobar que no hayan personas, animales, etc., que puedan influir en su control de la máquina.
- Para evitar que personas, animales, etc. entren en contacto con el equipo de corte u objetos lanzados por el equipo de corte.
ATENCIÓN: No use nunca la máquina si no tiene posibilidad de pedir auxilio si se produce un accidente.
- No trabaje en condiciones atmosféricas desfavorables como niebla cerrada, lluvia intensa, vientos fuertes, frío intenso, etc. Trabajar con mal tiempo es fatigoso y puede crear situaciones peligrosas, como terreno resbaladizo, cambio imprevisto de la dirección de caída del material cortado, etc.
- Compruebe que pueda caminar y mantenerse de pie con seguridad. Vea si hay eventuales impedimentos para desplazamientos imprevistos (raíces, piedras, ramas, fosos, zanjas, etc.). Proceda con sumo cuidado al trabajar en terreno inclinado.
- Si va a trasladarse de un lugar a otro, apague primero el motor. Para desplazamientos largos y al transportar el equipo, se debe utilizar la protección para transporte.
- No deje nunca la máquina en el suelo con el motor en marcha o con el equipo de corte girando.
Principios básicos del desbroce
- Utilice siempre el equipo correcto.
- Utilice siempre un equipo bien adaptado.
- Siga las instrucciones de seguridad. Organice bien el trabajo.
- Siempre haga girar la hoja a máxima velocidad al iniciar el corte.
- Utilice siempre hojas bien afiladas. Evite el impacto con las piedras.
- Después de cada momento de trabajo reduzca siempre la velocidad del motor a ralentí. Un tiempo demasiado largo a máxima velocidad sin que el motor esté cargado puede averiar seriamente el motor.
ADVERTENCIA: Ni el usuario de la máquina ni el motor o el equipo de corte deben estar en movimiento cuando se realice esta operación, ya que podría causar daños graves. Pare el motor y el equipo de corte y desconecte el cable de la bujía antes de quitar la vegetación que se ha enrollado en el eje de la hoja, porque de lo contrario se pueden producir daños. Durante el uso y poco después, el engranaje angulado puede estar caliente. Deje que la máquina se enfríe. El contacto con ella puede ocasionar quemaduras.
ADVERTENCIA: Cuidado con los objetos que salen despedidos. Se debe utilizar siempre protección ocular homologada. No se incline nunca sobre la protección del equipo de corte. La máquina puede despedir piedras, basura, etc. contra los ojos y causar ceguera o heridas graves. Mantenga alejadas a las personas no autorizadas. Los niños, animales, curiosos y ayudantes deben mantenerse fuera de la zona de seguridad de 15 metros. Pare la máquina inmediatamente si alguien se acerca. Nunca se dé la vuelta con la máquina sin comprobar antes que no hay nadie detrás, fuera de la zona de seguridad.
ADVERTENCIA: A veces, se atascan ramas o hierba entre la protección y el equipo de corte. Antes de retirarlos, pare siempre el motor.
Desbroce de hierba con hoja para hierba
Las hojas y cuchillas para hierba no deben utilizarse para tallos leñosos. - Para todo tipo de hierba alta o gruesa se usa la hoja para hierba. - Corte la hierba con un movimiento de barrido pendular, sobre el movimiento de referencia a izquierda es el de desbroce y el de izquierda a referencia, el de retorno. Haga trabajo a la parte izquierda de la hora (entre las 8 y las 12 del reloj).
- Si al desbrozar la hierba la hoja es inclinada un poco hacia la izquierda, la hierba se acumula en una hilera que es más fácil de juntar posteriormente, por ejemplo al rastrillar.
- Trate de trabajar siguiendo un ritmo. Párese firmemente con las piernas abiertas. Avance después del movimiento de retorno y párese nuevamente con firmeza.
- Deje que la cazoleta de apoyo toque ligeramente el suelo. Su función es evitar que la hoja corte en el suelo.
- Para evitar que la vegetación cortada se enrolle en la hoja, haga lo siguiente:
- Trabaje siempre a máxima velocidad.
- Durante el movimiento de retorno, evite barrer sobre lo que acaba de cortar.
- Pare el motor, afloje el arnés y apoye la máquina en el suelo antes de recoger la vegetación cortada.
Recorte de hierba con el cabezal de corte
Recorte
- Mantenga el cabezal de corte solo por encima del suelo, en posición inclinada. Es la punta del hilo la que realiza el trabajo. Deje que el hilo trabaje a su propio ritmo. Nunca lo presione contra la vegetación que quiere segar.
- El hilo corta con facilidad la hierba y las malas hierbas que hay contra paredes, cercas, árboles y arriates, pero también puede dañar la corteza delicada de árboles y arbustos, y postes de cercas.
- Disminuya el peligro de daños en las plantas acortando el hilo a 10-12 cm y disminuyendo las revoluciones del motor.
- Al recortar debe utilizar una velocidad un poco menor que la aceleración máxima para que el hilo dure más y el cabezal de corte se desgaste menos.
Raspado
- La técnica de raspado corta toda la vegetación no deseada. Mantenga el cabezal de corte por encima del suelo, en posición inclinada. Deje que la punta del hilo golpee el suelo alrededor de árboles, columnas,
estatuas, etc. IMPORTANTE: Esta técnica aumenta el desgaste del hilo.
- El hilo se desgasta más rápido y se debe alimentar más seguido al trabajar contra piedras, ladrillos, hormigón, cercas de metal, etc. que al estar en contacto con árboles y cercas de madera.
Tronzado
- La recortadora es ideal para cortar en lugares que son difícilmente accesibles para un cortacésped común. Al cortar, mantenga el hilo paralelo al suelo. Evite presionar el cabezal de corte contra el suelo para no dañar el césped ni el equipo.
- Durante el corte normal, evite que el cabezal de corte esté en contacto continuo con el suelo. Un contacto continuo de este tipo puede causar daños y desgaste en el cabezal de corte.
■ Barrido
- El efecto ventilador del hilo giratorio puede utilizarse para una limpieza rápida y sencilla. Mantenga el hilo paralelo y por encima de la superficie a barrer y mueva la máquina de un lugar a otro.
- Al cortar y barrer debe utilizar la aceleración máxima para obtener un buen resultado.
ADVERTENCIA: Ni el usuario de la máquina ni ninguna otra persona debe intentar quitar la vegetación cortada cuando el motor o el hilo de corte aún están girando, ya que esto conlleva riesgo de daños graves. Pare el motor y el cabezal de corte y desconecte el cable de la bujía antes de quitar la vegetación que se ha enrollado en el eje de la hoja, porque de lo contrario pueden producirse lesiones. Durante el uso y poco después, el engranaje angulado puede estar caliente. Deje que la máquina se enfríe. El contacto con ella puede ocasionar quemaduras.
ADVERTENCIA: Cuidado con los objetos que salen despedidos. Protéjase siempre los ojos. No se incline nunca sobre la protección del equipo de corte. La máquina puede despedir piedras, basura, etc. contra los ojos y causar ceguera o heridas graves.
Mantenga alejadas a las personas no autorizadas. Los niños, animales, curiosos y ayudantes deben mantenerse fuera de la zona de seguridad de 15 metros. Pare la máquina inmediatamente si alguien se acerca.
La vida útil de la máquina se acortará y el riesgo de accidentes aumentará si el mantenimiento de la máquina no se hace de forma adecuada y si los trabajos de servicio y/o reparación no se efectúan de forma profesional. Para más información, póngase en contacto con el taller de servicio autorizado más cercano.
SEGURIDAD Y MANTENIMIENTO DE LA UNIDAD
Desconecte la bujía antes de realizar tareas de mantenimiento, excepto cuando ajuste el carburador.
ADVERTENCIA: Antes de arrancar la máquina debe montarse el embrague, la cubierta del embrague completa con el eje, de lo contrario el embrague puede soltarse y provocar daños personales.
Carburador
- Funcionamiento
El carburador regula el régimen del motor mediante el acelerador. En el carburador se efectúa la dosificación de la mezcla de aire y combustible.
Con el tornillo T se regula la posición del acelerador en ralentí. El ralentí se aumenta girando el tornillo T en el sentido de las agujas del reloj y se reduce girándolo en sentido contrario a las agujas del reloj.
Reglaje básico
El reglaje básico del carburador se lleva a cabo en las pruebas que se hacen en fábrica. El reglaje preciso debe ser realizado por un técnico especializado.
ADVERTENCIA: El equipo de corte puede estar girando durante los ajustes del carburador. Lleve el equipo de protección y observe todas las instrucciones de seguridad. Asegúrese de que el equipo de corte deje de girar cuando el motor funciona al ralentí. Cuando se apaga la unidad, asegúrese de que el equipo de corte se ha detenido antes de soltar la unidad.
ATENCIÓN: Si el equipo de corte gira en ralentí, debe girarse el tornillo de ralentí T en sentido contrario a las agujas del reloj hasta que el equipo de corte quede inmóvil.
Régimen recomendado en ralentí:
Vea el apartado «Datos técnicos»
Régimen máximo recomendado:
Vea el apartado «Datos técnicos»
Reglaje preciso del régimen de ralentí, tornillo T
Regule el régimen de ralentí con el tornillo T, si es necesario un reajuste. Gire primero el tornillo T de ajuste del régimen de ralentí en el sentido de las agujas del reloj hasta que el equipo de corte comience a moverse. Después gire el tornillo en el sentido contrario, hasta que el equipo de corte se detenga. El régimen de ralentí es correcto cuando el motor funciona en forma uniforme en cada posición. Idealmente, no se requiere un buen margen hasta el régimen en que empieza a girar el equipo de corte.
Ajuste del régimen de aceleración de arranque
Para lograr el régimen de aceleración de arranque correcto, hay un tornillo de ajuste en el lado posterior del acelerador, junto al cable. Con este tornillo (4 mm, con hexágono interior) se puede aumentar o reducir el régimen de aceleración de arranque.
Procedimiento:
- Haga funcionar la máquina en ralentí.
- Presione hacia abajo el fiador de aceleración de arranque como indican las instrucciones bajo el título Arranque y Parada.
- Si el régimen de arranque es muy bajo (inferior a 4.000 rpm), gire el tornillo de ajuste (A) en el sentido de las agujas del reloj hasta que el equipo de corte comience a girar. Después, gire el tornillo (A) media vuelta adicional en el sentido de las agujas del reloj.
- Si el régimen de arranque es muy alto, gire el tornillo de ajuste (A) en el sentido contrario a las agujas del reloj hasta que el equipo de corte deje de girar. Después, gire el tornillo (A) media vuelta adicional en el sentido de las agujas del reloj.
ADVERTENCIA: Si no puede regular el régimen en ralentí para que el equipo de corte deje de girar, consulte a su taller de servicios. No utilice la máquina hasta que esté correctamente regulada o reparada.
Silenciador
ATENCIÓN: El silenciador está equipado con un catalizador diseñado para reducir las sustancias nocivas en los gases de escape.
(cuerpo del mecanismo de arranque retirado para mayor claridad)
El silenciador está diseñado para amortiguar el ruido y para apartar del usuario los gases de escape. Los gases de escape están calientes y pueden tener chispas que pueden ocasionar incendios si se dirigen los gases a materiales secos e inflamables.
Los silenciadores incorporan una red apagachispas. La rejilla debe inspeccionarse y, si es necesario, llevarse a un taller de servicio técnico para su limpieza. Si el apagachispas presenta daños, se debe cambiar.
Si el apagachispas se obstruye con frecuencia, eso puede ser señal de que el catalizador no funciona correctamente. Póngase en contacto con su taller de servicio técnico para que inspeccione el silenciador. Si el apagachispas se obstruye, la máquina se recalienta y se dañan el cilindro y el pistón.
ATENCIÓN: Nunca utilice una máquina que tenga un silenciador defectuoso o flojo. Compruebe que los pernos del silenciador estén bien apretados.
ADVERTENCIA: La obturación de la rejilla produce el sobrecalentamiento del motor, con el riesgo consiguiente de averías graves. La rejilla se calienta mucho durante la marcha en ralentí. Su contacto puede quemar la piel. ¡Tenga en cuenta el peligro de incendio!
ADVERTENCIA: En el interior del silenciador hay sustancias químicas que pueden ser cancerígenas. Evitar el contacto con estas sustancias si se daña el silenciador.
ADVERTENCIA: Los gases del motor contienen monóxido de carbono que puede provocar intoxicación. Nunca arranque ni haga funcionar la máquina en ambientes cerrados, o cuando no exista una buena circulación de aire. Los gases de escape del motor están calientes y pueden contener chispas que pueden provocar incendio. Por esta razón, nunca arranque la máquina en interiores o cerca de material inflamable.
Bujía
Los factores estacionales afectan al estado de la bujía:
- Carburador mal regulado.
- Mezcla de aceite inadecuada en el combustible (demasiado aceite o aceite inadecuado).
- Filtro de aire sucio.
Estos factores producen revestimientos en los electrodos de la bujía que pueden ocasionar perturbaciones del funcionamiento y dificultades de arranque.
Si la potencia de la máquina es demasiado baja, si es fácil arrancar la máquina o si el ralentí es irregular, revise primero la bujía antes de tomar otras medidas.
Si la bujía está muy sucia, límpiela y compruebe que la distancia entre los electrodos sea de 0,5/0,6 mm. La bujía debe cambiarse aproximadamente después de un mes de funcionamiento bajo o más a menudo si es necesario.
ATENCIÓN: Utilice siempre el tipo de bujía recomendado. Una bujía incorrecta puede arruinar el pistón y el cilindro.
Filtro de aire
El filtro de aire debe limpiarse regularmente de polvo y suciedad para evitar:
- Fallos del carburador. Problemas de arranque. Reducción de la potencia del motor.
- Desgaste innecesario de las piezas del motor.
- Consumo de combustible excesivo.
Limpie el filtro cada 25 horas de funcionamiento en un entorno muy polvoriento.
Limpieza del filtro de aire
Desmonte la cubierta del filtro de aire y retire el filtro. Lávelo en agua jabonosa caliente. Aclárelo bien. Controle que el filtro esté seco antes de volver a montarlo.
Un filtro que se usa normalmente durante mucho tiempo no puede limpiarse del todo. Por tanto, hay que cambiarlo a intervalos regulares. Un filtro de aire averiado debe cambiarse.
Engranaje angulado
El engranaje angulado se entrega de fábrica con la calidad adecuada de grasa. No obstante, antes de empezar a utilizar la máquina, verifique que el engranaje está lleno con grasa hasta las 3/4 partes. Use grasa especial. Generalmente, el lubricante en el cuerpo del engranaje no requiere cambiarse excepto cuando se realizan reparaciones.
Afilado de la cuchilla y la hoja para hierba
ADVERTENCIA: Pare siempre el motor antes de trabajar con una parte del equipo de corte. Este continúa girando incluso cuando se ha soltado el acelerador. Asegúrese de que el equipo de corte se haya detenido completamente y desconecte el cable de la bujía antes de comenzar a trabajar.
- Para afilar correctamente el equipo de corte, lea las instrucciones en el envase.
- La hoja y la cuchilla se afilan con una lima plana de picadura sencilla.
- Lime todos los dientes por igual para conservar el equilibrio.
ADVERTENCIA: Cambie siempre la hoja si la misma está doblada, torcida, agrietada, quebrada o dañada de algún otro modo. No trate nunca de enderezar una hoja torcida para volver a utilizarla. Utilice únicamente hojas originales del tipo recomendado.
Programa de mantenimiento
A continuación incluimos una lista con los puntos de mantenimiento a efectuar en la máquina. La mayoría de los puntos se describen en el capítulo «Mantenimiento». El usuario solo puede efectuar los trabajos de mantenimiento y servicios descritos en este manual de usuario. Los trabajos de mayor envergadura deben efectuarlos un taller de servicio autorizado.
Mantenimiento semanal:
- Limpie la parte exterior de la máquina.
- Controle que los casquillos aislantes de las vibraciones no estén dañados.
- Controle que el mando de detención funciona.
- Controle que el equipo de corte no gire en ralentí.
- Limpie el filtro de aire. Cámbielos si es necesario.
- Compruebe que la protección del equipo de corte no esté dañada y que no tenga grietas. Cambie la protección del equipo de corte si ha estado expuesta a golpes o si tiene grietas.
- Controle que el cabezal de corte no esté dañado ni tenga grietas. Cambie el cabezal de corte si es necesario.
- Compruebe que la tuerca de seguridad del equipo de corte esté adecuadamente apretada.
- Compruebe que los tornillos y las tuercas estén apretados.
- Controle que no haya fugas de combustible del motor, del depósito o de los conductos de combustible.
Mantenimiento mensual:
- Controle el mecanismo de arranque y la cuerda del mismo.
Mantenimiento anual:
- Limpie la bujía. Quítela y controle la distancia entre los electrodos. Ajuste la distancia a 0,6 mm o cambie la bujía. Asegúrese de que la bujía tenga supresión de perturbaciones radioeléctricas.
- Limpie el exterior del carburador y la zona alrededor del mismo.
- Controle que el engranaje angulado tenga grasa hasta las 3/4 partes. Si es necesario, llénelo con grasa especial.
- Compruebe que el filtro de combustible no esté sucio y que la manguera de combustible no tenga grietas ni otros defectos. Cámbielos si es necesario. Revise todos los cables y conexiones.
- Compruebe si están desgastados el embrague, los muelles de embrague y el tambor de embrague. Cambie los componentes que sean necesarios en un taller de servicio autorizado.
MANTENIMIENTO
- Bomba la bujía. Asegúrese de que la bujía tenga supresión de perturbaciones radioeléctricas.
- Limpie o cambie el apagachispas del silenciador.
DATOS TÉCNICOS
| Motor |
| Cilindrada, cm3 | 28 |
| Diámetro del cilindro, mm | 35 |
| Carrera, mm | 28,7 |
| Régimen de ralentí, rpm | 2800-3200 |
| Régimen máximo de ralentí recommendado, r.p.m. | 11000 |
| Velocidad en el eje de salute, rpm | 8000 |
| Potencia maximal del motor según ISO 7293, kW | 0,8 |
| Silenciador con catalizador | Sí |
| Sist. de encendido con reg. de veloc. | Sí |
| Sistema de encendido | |
| Bujía | NGK BPMR6A |
| Distancia de electrodos, mm | 0,6 |
| Sistema de combustible y lubricación | |
| Capacidad del deposito de combustible, cm3 | 343 |
| Peso | |
| Peso sin combustible, equipo de corte y protección, kg | 5,21 |
| Emissiones de ruido (vea lanota 1) | |
| Nivel de potencia acústica medida, dB(A) | 106 |
| Nivel de potencia acústica garantizo LWA dB(A) | 114 |
| Niveles de ruido (vea lanota 2) | |
| Nivel de presión sonora equivalente en el oído del usuario, medido conforme a EN/ISO 11806 e ISO 22868, dB(A): | |
| Equipada con hoja para hierba (original). | 94 |
| Equipada con CZal de corte (original). | 95 |
| Niveles de vibraciones (vea lanota 3) | |
| Niveles de vibración equivalentes (ahv,eq) en el manillar, medidos según la norma EN ISO 11806 e ISO 22867, m/s2. | |
| Equipada con hoja para hierba (original), izquierda / derecha. | 4,21 / 4,23 |
| Equipada con CZal de corte (original), izquierda / derecha. | 5,89 / 4,61 |
Nota 1: Emisiones sonoras en el entorno medidas como potencia acústica (LwA) según la directiva CE 2000/14/CE. El nivel referido de potencia sonora de la máquina se ha medido con el equipo de corte original que produce el nivel más elevado. La diferencia entre la potencia sonora garantizada y medida es que la potencia sonora garantizada también incluye la dispersión en el resultado de la medición y las variaciones entre diferentes máquinas del mismo modelo, según la Directiva 2000/14/CE. Nota 2: Los datos referidos del nivel de presión sonora equivalente de la máquina tienen una dispersión estadística habitual (desviación típica) de 1 dB (A). Nota 3: Los datos referidos del nivel de vibración poseen una dispersión estadística habitual (desviación típica) de 1 m/s².
Modelo 129R (rosca de tubo izquierdas M10) - Orificio central en hojas/cuchillas Ø 25,4 mm
| Accesorios homologados | El tipo | Equipo de corte / protección, N.° referencia |
| Hoja para hierba/cuchilla para hierba | Grass 255-4 1" (Ø 250 4 dientes) | 504001303 / 580446606 |
| Cabezal de corte | T25 (Ø 2,4 - hilo de 2,7 mm) | 537338306 / 580446606 |
Nombre del emisor: Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel.: +46 36 146500.
Husqvarna AB declara la responsabilidad sobre el objeto de esta declaración: Plataformas de recortadora o quita arbustos, A05328CBHV que representan el modelo 129R de los números de serie de 2014 y en adelante.
El número de plataforma y el número de modelos se indican claramente en texto sin formato en la placa de identificación junto con el año, seguido del número de serie.
El objeto de la declaración, anteriormente mencionado, cumple con los requisitos de las Directivas del Consejo:
2006/42/CE «relativa a las máquinas», de 17 de mayo de 2006. 2004/108/CE «relativa a la compatibilidad electromagnética», de 15 de diciembre de 2004. 2000/14/CE «relativa a las emisiones sonoras en el entorno», de 8 de mayo de 2000.
De conformidad con lo dispuesto en el Anexo V, los valores de sonido declarados se indican en la lista de datos técnicos del manual de usuario.
Se han aplicado las normas siguientes:
EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007
TÜV Rheinland N.A. ha efectuado un examen de tipo voluntario para Husqvarna AB, que proporciona el certificado AM72140165 de conformidad con la directiva del Consejo Europeo 2006/42/CE referente a máquinas. Este certificado se aplica a todas las ubicaciones de fabricación y países de origen, tal y como se declara en el producto. La recortadora de césped y quita arbustos suministrados concuerdan con los ejemplares que fueron sometidos a examen.
Firmado en representación de: Husqvarna AB, Huskvarna, Suecia, 2013-12-27.
Ronnie E. Goldman, Director of Engineering. (Representante autorizado de Husqvarna AB y responsable de la documentación técnica)
DECLARACIÓN DE GARANTÍA DE CONTROL DE EMISIÓN U.S. EPA / CALIFORNIA / AGENCIA AMBIENTAL CANADIENSE
IMPORTANTE: Este producto es conforme con la normativa Fase 3 de la Agencia de Protección Ambiental de los Estados Unidos (EPA) referente a emisiones de escape y evaporación. Para asegurar la conformidad con EPA Fase 3, se recomienda utilizar solo repuestos originales. El uso de otro tipo de repuestos incumple las leyes federales.
SUS DERECHOS Y OBLIGACIONES DE GARANTÍA: La Agencia de Protección Ambiental de los Estados Unidos, la Junta de Recursos Ambientales de California, la Agencia Ambiental Canadiense y Husqvarna Consumer Outdoor Products N.A., Inc. (HCOP) se complacen en explicar la garantía con la que se cubre el sistema de control de emisión en su motor (PCO, modelo 2013 y más adelante para uso fuera de carretera). En California, todos los motores (PCO) para uso fuera de carretera deben ser diseñados, construidos y equipados para satisfacer las rigurosas normas antihumo que posee el estado. HCOP deberá garantizar el sistema de control de emisión en su máquina de motor (PCO) para uso fuera de carretera por los períodos de tiempo que explicamos a continuación y con la condición de que su máquina de motor (PCO) para uso fuera de carretera no haya sufrido ningún tipo de abuso, negligencia o mantenimiento inapropiado. Su sistema de control de emisión incluye piezas tales como el carburador, el sistema de ignición y el tanque de combustible, línea de combustible y tapa. Donde exista una condición que requiera reparación bajo garantía, HCOP reparará gratis su motor (PCO) para uso fuera de carretera. Los gastos cubiertos bajo la garantía incluyen el diagnóstico, las piezas y la mano de obra.
CUBIERTA DE GARANTÍA DEL FABRICANTE: Si cualquier pieza relacionada con el sistema de emisión de su motor (como hemos enumerado en la lista de piezas de control de emisión bajo garantía) se encontrara defectuosa o defectos en el material o en la mano de obra del motor causaran que tal pieza comenzara a fallar, la pieza será reparada o reemplazada por HCOP.
GARANTÍA DE RESPONSABILIDAD DEL DUEÑO: Como dueño de una máquina de motor pequeño para uso fuera de carretera, usted será responsable por el mantenimiento adecuado en los periodos previamente programados y enumerados en su manual de instrucciones. HCOP recomienda que guarde todos los recibos que indiquen que se ha desempeñado el mantenimiento en su máquina de motor pequeño para uso fuera de carretera, pero HCOP no podrá negar el servicio bajo garantía únicamente a causa de la falta de recibos o por el incumplimiento de su parte en asegurarse que el mantenimiento programado haya sido desempeñado. Como dueño de una máquina de motor pequeño para uso fuera de carretera, usted deberá tratar con el conocimiento de que HCOP puede negar la cubierta bajo garantía si su máquina de motor pequeño para uso fuera de carretera o alguna pieza de la misma ha dejado de funcionar debido al abuso, negligencia, mantenimiento inapropiado, modificaciones no aprobadas o el uso de piezas que no hayan sido fabricadas o aprobadas por el fabricante original del equipo. Es responsabilidad suya llevar su máquina de motor pequeño para uso fuera de carretera a un centro de reparación autorizado HCOP tan pronto como se presente el problema. Las reparaciones bajo garantía deben ser completadas en un periodo de tiempo razonable, que no exceda los 30 días. Si cuenta usted con alguna pregunta en relación a sus derechos y responsabilidades de garantía, usted deberá comunicarse con su centro de servicio autorizado más cercano.
Por favor comuníquese con HCOP al 1-800-487-5951 (EE.UU.) o 1-800-805-5523 (Canadá) o envíe la correspondencia por correo electrónico a emission.warranty@us.hwnet.
FECHA DEL COMIENZO DE LA GARANTÍA: El periodo de garantía comienza en la fecha de compra de la máquina de motor (PCPO) para uso fuera de carretera.
DURACIÓN DE LA GARANTÍA: Esta garantía cuenta con un periodo de duración de dos años comenzando en la fecha inicial de compra, o hasta el final de la garantía de producto (cualquiera que sea mayor).
QUÉ CUBRE LA GARANTÍA: REPARACIÓN O REEMPLAZO DE PIEZAS. La reparación o el reemplazo de cualquier pieza garantizada serán desempeñados y ofrecidos al dueño sin costo alguno en un centro de servicio HCOP. Si usted tiene alguna pregunta en relación a sus derechos y responsabilidades de garantía, usted deberá comunicarse con su centro de servicio autorizado más cercano.
Por favor comuníquese con HCOP al 1-800-487-5951 (EE.UU.) o 1-800-805-5523 (Canadá) o envíe la correspondencia por correo electrónico a emission.warranty@us.hwnet.
PERIODO DE GARANTÍA: Cualquier pieza garantizada que no esté programada para ser reemplazada como parte del mantenimiento requerido, o que esté programada únicamente para inspección regular para efectos de "reparación o reemplazo si fuera necesario", deberá estar garantizada por un período de dos años. Cualquier pieza garantizada que esté programada para ser reemplazada como parte del mantenimiento requerido estará garantizada por el período de tiempo que comienza en la fecha de compra inicial hasta la fecha del primer reemplazo programado para dicha pieza.
DIAGNÓSTICO: No se deberá cobrar al dueño ningún tipo de cargos por la labor de diagnóstico que determine que una pieza garantizada se encontrará defectuosa, si el trabajo de diagnóstico ha sido desempeñado por un centro de servicios autorizado HCOP.
DAÑOS POR CONSECUENCIA: HCOP no será responsable de daños ocurridos a otras piezas del motor causados por la falla de una pieza garantizada que se encuentre bajo el período de garantía.
QUÉ NO CUBRE LA GARANTÍA: Todas las fallas causadas por el abuso, negligencia o mantenimiento inapropiado no están cubiertas.
PIEZAS AÑADIDAS O MODIFICADAS: El uso de piezas añadidas o la modificación de piezas podrá servir como base para que se anule la reclamación de garantía. La garantía de HCOP no se responsabiliza por el mal funcionamiento bajo el uso de piezas añadidas o de piezas modificadas.
CÓMO ENTABLAR UNA RECLAMACIÓN: Si usted tiene alguna pregunta relacionada con sus derechos y responsabilidades de garantía, usted deberá entrar en contacto con su centro de servicio autorizado HCOP más cercano.
Por favor comuníquese con HCOP al 1-800-487-5951 (EE.UU.) o 1-800-805-5523 (Canadá) o envíe la correspondencia por correo electrónico a emission.warranty@us.hvwan.net.
DÓNDE OBTENER SERVICIO DE GARANTÍA: Servicio o reparaciones bajo garantía deberán ser provistas en todos los centros de servicio HCOP.
Por favor comuníquese con HCOP al 1-800-487-5951 (EE.UU.) o 1-800-805-5523 (Canadá) o envíe la correspondencia por correo electrónico a emission.warranty@us.hwwan.net.
MANTENIMIENTO, REEMPLAZO Y REPARACIÓN DE PIEZAS RELACIONADAS CON LA EMISIÓN: Cualquier pieza de repuestos HCOP aprobada y realizada en el desempeño de cualquier servicio de mantenimiento o servicio de reparación bajo garantía de piezas relacionadas con la emisión será provista sin costo alguno al dueño si la pieza se encuentra bajo garantía.
LISTA DE PIEZAS DE CONTROL DE EMISIÓN GARANTIZADAS: Carburador, filtro de aire (cubierta hasta la fecha de mantenimiento programada), sistemas de ignición: bujía (cubierta hasta la fecha de mantenimiento programada), módulo de ignición, silenciador incluido el catalizador (si está equipado), tanque de combustible, línea de combustible y tapa.
DECLARACIÓN DE MANTENIMIENTO: El dueño es responsable de adquirir todo el mantenimiento requerido como lo define el manual de instrucciones.
AVISO: los gases de escape del motor de este producto contienen productos químicos identificados por el estado de California como causantes de cáncer, malformaciones congénitas u otros problemas del sistema reproductor.
AVISO: pare el motor antes de trabajar en el equipo de corte. Asegúrese de que el equipo de corte haya dejado de girar. Retire el cable de la bujía.
Limpieza del filtro de aire
INSTRUCCIONES DE SEGURIDAD
El uso incorrecto del equipo de recorte puede provocar un uso incorrecto del equipo y un aumento del nivel de vibraciones.
ADVERTENCIA: la exposición prolongada a las vibraciones puede provocar trastornos de los vasos sanguíneos o del sistema nervioso en personas con problemas de circulación. Consulte a un médico si aparecen síntomas que puedan ser resultado de las vibraciones. Dichos síntomas son, por ejemplo, entumecimiento, pérdida de sensibilidad, "hormigueo", dolor, debilidad, palidez de la piel o estado de la piel. Estos síntomas aparecen normalmente en los dedos, las manos y las muñecas. El riesgo puede aumentar a bajas temperaturas.
Liberación rápida del arnés
La liberación rápida del arnés se encuentra en la parte frontal y se utiliza en caso de emergencia, cuando se necesita liberar la máquina y el arnés.
Siga las instrucciones de ajuste "Ajuste del arnés".
Asegúrese de que las correas del arnés estén colocadas correctamente. Después de ajustar el arnés y la máquina, compruebe que la liberación rápida del arnés funcione correctamente.
Silenciador
Utilice el silenciador diseñado para reducir el nivel de ruido y para desviar los gases de escape en dirección opuesta al operador.
¡ATENCIÓN! Utilice el equipo con catalizador, diseñado para reducir las emisiones de escape.
En países con clima cálido y seco, la probabilidad de incendio es alta. Esto se debe a
CahdJaBame HkON aCyNcN C NCKporacnteJIHa Mpeka. PpOBepTe daIa aCyNxbT Bn e Chabeh C Takaba Mpeka.
IIO OTHOHeHHe Ha aCyNxHa e N3KNIOHTeNHO BAKHO Da ce CnA3BAT MHCPTyKLMTe 3a IpeTneI, TEXnuecko o6CnyXbaHe n CepBn3. HIKORA He hN3PON3BaYte MaunHa, KOrTo e c NOBpeDeH aCyNx.
IpoBepaBaTe peoBHO daJIa ayCnybTe HAdeKdHO MOHTnpaH KbM MaunHaTa.
PPEUYPEXJEHNE: Aycnycnte, 06OpuyBaHn cKaTaN3aTOp ce HarpBAt CnHO Bnpocca Ha pa6Ota N3BeCTHO BpeMe CJIeD TOBA.ToBa Baxn I npn npa3eH xoJ. DOnnpbT MOnke da PpeIN3BnKa M3raptAHa KOKata. ImaIte PpeBnD pnc ot Noxap.
IPEyIpyKDEHHE: BbTpewHocTtHa a acnyxa cBdPka XmHKaNN, KOITMOKe Da ca KaHcpeoreHH. B cnyaYe aycnyxbTe nobpehen, H36raBte Donnp C Te3n enEmeHTN.
IPEUYPEXDEHNE:OTpa6oTnInTe ra3OBe OT MOTopa CbIbpxKAT BblpeOpDeH OKCN, KOITMO MoKe Da IpeM3BnKA OtpaBHe C BblpeOpDeH OKCN. He CTaptnpaIte H He N3NoJ3BaJIte MaunHaTa Ha 3aKpNTo Nn Ha MeCTa C HeDo6pa BeHTnlaCn.
IPEyIPEKDEHNE: Otpa6oTeHnTe ra0be OT dBvIateJra c ropeu n MOrat da CbIbpxkT Nckpn, KOnTO da npEiN3BVKAT noXap. HnKora He cTAptnaute MaunHata Ha 3akpnto mIn B 6bn3OCT DO 3anaJIMMaTePnAIn.
KoHTparaika
3a 3akpenBaHeTo Ha HЯКоВиДоBE peJKeIoo6ObpyBaHe ce n3NoI3Ba KOHTparaKa.
При мотэнха 3атгнөт e rайката в посока т,образн ha nocokata ha BpTeHe ha pexeшоTO obopydaine. Пи demoHTnpahe raikata cneBa da ce OTBnHTBa no nocok aHa BpTeHToHa pexeшоTO obopydaine.（faikata nma JЯвpe36a.) 3aferhene raikata crIynxraeueh KlnuO.
HaHIOHObA TnOOKPITne OT BbTpeuHaTa CtPaHa HA KOHTparaiKaTHe TprBa Da e N3HOceHo DO CTeEN, N03BOJNAa Ta Da ce 3aBbPa Tc PbKa. IOkPITNeTo TprBa Da oCnrypRaCbNpOTNbIeHne Hau-Manko 1,5 Nm (1,1 ft Ib). RaKATA TPrBa Da ce CMeHn, CneI KaTo e 3aBnTHBaHa OKONO 10 nbTu.
Pexeio oobpyBahe
To3n pa3dien OINcBa KaK Da n36peTe n noDlbpxKaTe BaWeTo pexKeIoo obOpyDbaHe, 3a Da:
- HamaJInte pncka OT OTKaT Ha HOxa. IoiyuHTe MaKcMaJIHa epeKTnBHOCT Ha p3aHe.
- YdIJIKNTe XINBOTa Ha pexKeIeTO O6OpyDbaHe.
BAXHO:
I3noI3BaItepexeoobopydBaHe cMoC npenopbuaHOTOtHacnpedna3HO obopydBaHe.BnKTe pa3dEn,TEXHNUECKN XAPAKTEPNCNTKN BnKTe HNCTpykUInTe 3a pexeUToO o6OpyDbaHe 3a npaBnHtOHa HAMoTaBaHe Ha KOpDAtHa TpImepa N3bOpa Ha npaBnIeH dAmETbpHa KOpDAtA. IopdIbpxkaIte pexeInte 3b6uHa HOxapabunHIO 3aTOueHNIpIduIbpxkaIte ce KbMnpenOpBkIne HN.BoXte NnHcTpkyIInTe BByxy OnakOBKaTHa HOXa. IodbpaKaIte npabINHITe HaCTpoKnHa HOka.Cna3BaIte IHCTpyKUInTe HN IN 3nON3BaIte npenOpbuaHNa 3a 3atoQBHe.
PPEUYPEXKDEHNE: CnpaTe BnHaTn DBratetna npden n3BbPwBaHe Ha pa60Ta no HkOra Yact OT pexeooTo 6OpdyBaHe. YBepeTe ce, ye pexeooTo 6OpuyBaHe e cnpyo Da ce Bbptn HantbIHO. Pa3eHNHe Ta6eJa ot 3anaHntenHata cBeue.
IPEyIpyEKeJEHNE: N3non3BaHeTo Ha HnnpaBnH0 pexeJo o6OpyDbaHe nHn HnnpaBnH0 3aToeH HoX yBeJIuHaBt PnCKa OT OKaT.
Pexeio o6opybahe
Hoxkobete 3a TpeBa n pe3uTe 3a TpeBa ca npedHa3NaueHn 3a DnpeKTHO KocHe Ha TpeBa.
TpimepHaTa rnaBa e npedHa3NaYeHa 3a 0o0opmHe Ha TpeBata.
067 npabnla
I3noI3BaItepeXeIoOobpydBaHecMoC npenopbyaHToOTnacnpednaHoobopydBaHe. BIXTe pa3dEn "TEXHNUECKN XAPAKTEPNCTIKN".
Iopdbpkaitepexeuinte 3b6nHaHOxapabINHO 3aTOUeHN.Cna3BaIte INCTpyKlnte HnN 3nOJ3BaIte npenOpbuaHnla6NoH3aTOUbaHe.HenpaBInHO HaTOUeHnTe NnIOBpeHDo HOXOBye bVeliuHaba pUcKaOT3NOJOnyKn.
Instrucciones originales
