129R - Ruohotrimmeri HUSQVARNA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Raivaussaha
Merkki	HUSQVARNA
Malli	129R
Mitat (P x L x K)	Ei ilmoitettu ohjekirjassa
Paino (ilman polttoainetta)	5,21 kg
Polttoaine	Lyijyttömän bensiinin ja kaksitahtiöljyn seos (50:1)
Polttoainesäiliön tilavuus	343 cm³
Moottorityyppi	Kaksitahti, ilmajäähdytteinen
Iskutilavuus	28 cm³
Maksimiteho (ISO 7293)	0,8 kW
Joutokäynti	2 800 – 3 200 r/min
Suurin suositeltu kierrosluku	11 000 r/min
Sytytystulppa	NGK BPMR6A, kärkiväli 0,6 mm
Äänenvaimennin katalysaattorilla	Kyllä
Leikkuuvaruste	Ruohoterä Grass 255-4 (Ø 250 mm, 4 hammasta) tai rikkaruohopää T25 (lanka Ø 2,4–2,7 mm)
Taattu äänitehotaso	114 dB(A)
Äänenpainetaso (korvan korkeudella)	94 dB(A) terällä, 95 dB(A) rikkaruohopäällä
Tärinätaso (kahvat)	Terällä: 4,21/4,23 m/s²; päällä: 5,89/4,61 m/s²
Turvavarusteet	Kaasulukitus, pysäytyspainike, leikkuuvarusteen suojus, nopeasti irrotettavat valjaat, katalysaattoriäänenvaimennin
Huolto ja puhdistus	Puhdista ilmansuodatin 25 h välein, vaihda sytytystulppa kuukausittain, teroita terät, tarkista liekkiesteverkko
Varaosat ja korjattavuus	Käytä ainoastaan Husqvarnan alkuperäisosia; monimutkaiset korjaukset anna valtuutetun huoltoliikkeen tehtäväksi
Yleistä tietoa	Turvaetäisyys: 15 m; CE-, EAC- ja Australiayhdenmukaisuus; päästötakuu 2 vuotta

Usein kysytyt kysymykset - 129R HUSQVARNA

Millaista polttoainetta minun tulee käyttää Husqvarna 129R -raivaussahassa?

Käytä seosta, jossa on lyijytöntä bensiiniä (oktaaniluku ≥ 90) ja laadukasta kaksitahtiöljyä (mieluiten Husqvarna XP) suhteessa 50:1. Älä koskaan käytä nelitahtimoottoriöljyä tai perämoottoriöljyä.

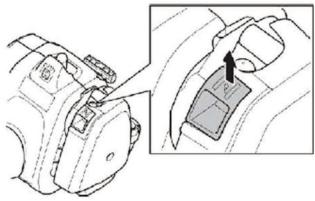

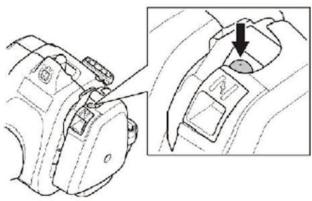

Kuinka käynnistän kylmän moottorin?

1. Aktivoi polttoainepumppu (paina noin 10 kertaa). 2. Vedä startsuojan vipu. 3. Aseta kone maahan, pidä sitä vasemmalla kädellä ja vedä hitaasti startterinarusta, kunnes vastus tuntuu, vedä sitten voimakkaasti. 4. Muutaman yrityksen jälkeen työnnä startsuoja käyttöasentoon ja jatka vetämistä, kunnes moottori käynnistyy. Anna lämmetä 30 sekuntia ennen kaasun antamista.

Mikä turvaetäisyys on noudatettava käytön aikana?

Pidä vähintään 15 metrin etäisyys itseesi ja muihin henkilöihin tai eläimiin. Jos joku lähestyy, pysäytä kone välittömästi. Käytä aina kuulosuojaimia ja turvalaseja.

Kuinka säätää joutokäyntiä?

Käytä kaasuttimen T-ruuvia. Kierrä sitä myötäpäivään lisätäksesi joutokäyntiä, vastapäivään vähentääksesi. Oikea kierrosluku on 2 800–3 200 r/min. Tällä säädöllä leikkuuvaruste ei saa pyöriä. Tarvittaessa kierrä T-ruuvia vastapäivään, kunnes pyöriminen loppuu.

Milloin ja kuinka puhdistaa ilmansuodatin?

Puhdista ilmansuodatin 25 käyttötunnin välein tai useammin pölyisissä oloissa. Irrota kansi, ota suodatin pois, pese se lämpimällä saippuavedellä, huuhtele huolellisesti ja kuivaa täysin ennen asennusta. Vaihda se, jos se on vaurioitunut tai liian likainen.

Mitä sytytystulppaa käyttää ja kuinka huoltaa sitä?

Käytä NGK BPMR6A -sytytystulppaa, jonka kärkiväli on 0,6 mm. Puhdista se ulkoisesti kuukausittain ja tarkista kärkiväli. Vaihda se kuukausittain tai useammin tarvittaessa. Varmista, että siinä on häiriönestosuoja.

Kuinka teroittaa ruohoterä?

Pysäytä moottori, irrota sytytystulpan johto ja varmista, että terä on paikallaan. Käytä tasasahausviilaa terävien reunojen teroittamiseen. Viilaa tasaisesti molemmilta puolilta tasapainon säilyttämiseksi. Vaihda välittömästi taipunut, halkeillut tai vaurioitunut terä.

Mitä tehdä, jos leikkuuvaruste pyörii joutokäynnillä?

Tämä tarkoittaa, että joutokäynti on liian korkea. Kierrä kaasuttimen T-ruuvia vastapäivään, kunnes leikkuuvaruste pysähtyy kokonaan. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoliikkeeseen. Älä käytä konetta ennen kuin ongelma on ratkaistu.

Kuinka huoltaa kulmavaihde?

Tarkista ennen ensimmäistä käyttöä, että kulmavaihde on täytetty 3/4 erikoisrasvalla. Normaalikäytössä voiteluainetta ei tarvitse vaihtaa paitsi korjauksen yhteydessä. Käytä Husqvarnan suosittelemaa rasvaa.

Mitkä leikkuutarpeet on hyväksytty tälle mallille?

Hyväksytyt lisätarvikkeet ovat ruohoterä Grass 255-4 (Ø 250 mm, 4 hammasta) suojuksella viite 504001303/580446606 ja rikkaruohopää T25 (lanka Ø 2,4–2,7 mm) suojuksella viite 537338306/580446606. Käytä aina vastaavia suojuksia.

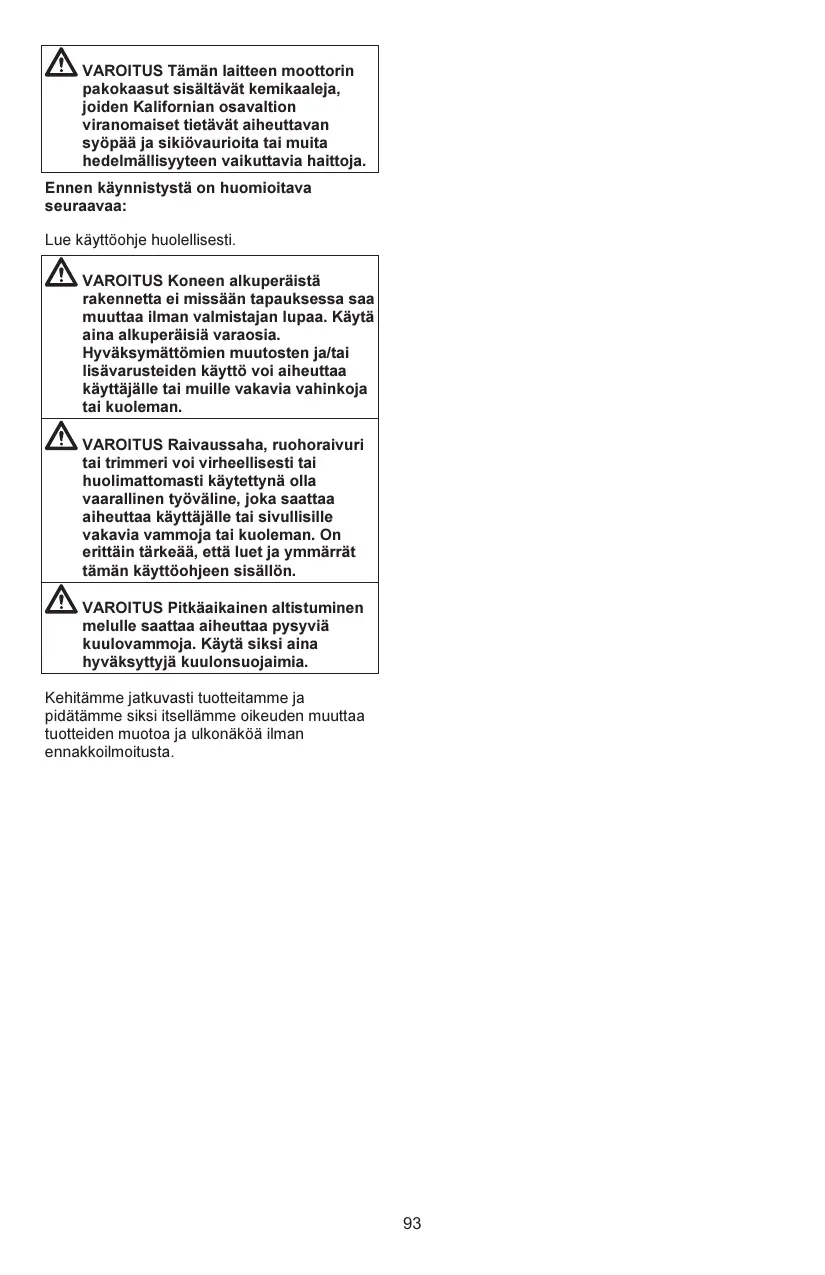

KÄYTTÖOHJE 129R HUSQVARNA

VAROITUS: Tämän laitteen moottorin pakokaasut sisältävät kemikaaleja, joiden Kalifornian osavaltion viranomaiset tietävät aiheuttavan syöpää ja sikiövaurioita tai muita hedelmällisyyteen vaikuttavia haittoja.

Ennen käynnistystä on huomioitava seuraavaa:

Lue käyttöohje huolellisesti.

VAROITUS: Koneen alkuperäistä rakennetta ei saa missään tapauksessa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä varaosia. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman.

VAROITUS: Raivaussaha, ruohoraivuri tai trimmeri voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön.

VAROITUS: Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja. Käytä siksi aina hyväksyttyjä kuulonsuojaimia.

Kehitämme jatkuvasti tuotteitamme ja pidätämme siksi itsellämme oikeuden muuttaa tuotteiden muotoa ja ulkonäköä ilman ennakkoilmoitusta.

Tunnukset

VAROITUS: Raivaussahat, ruohoraivurit ja trimmerit voivat olla vaarallisia. Huolimaton tai virheellinen käyttö saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää konetta.

Käytä aina teräskärkisiä jalkineita, joissa on luistamaton pohja, sekä vartalonmyötäisiä vaatteita, paksukankaisia pitkiä housuja ja pitkähihaista takkia, liukumattomia käsineitä, suojalaseja (esim. huurtumattomat, ilmastoidut suojalasit tai kasvosuojus), hyväksyttyä turvakypärää sekä kuulosuojaimia (korvatulpat tai äänenvaimennin).

Pitkät hiukset on sidottava kiinni (turvallisuuden vuoksi).

Koneen käyttäjän on varmistettava, että ihmiset ja eläimet ovat vähintään 15 metrin päässä koneesta.

Varo sinkoutuvia esineitä ja kimmokkeita.

Vetoakselin enimmäisnopeus, r/min

Ruohoterällä varustetut koneet voivat sinkoutua voimakkaasti sivulle, jos terä osuu johonkin kiinteään esineeseen. Terä pystyy katkaisemaan käden tai jalan. Pidä aina kaikki ihmiset ja eläimet vähintään 15 metrin päässä koneesta.

Nuolimerkit, jotka rajaavat kahvakiinnikkeen kiinnityspaikan.

Äänenpainetaso 7,5 metrissä Australian lainsäädännön mukaisesti.

Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Koneen päästöt ilmoitetaan osiossa Tekniset tiedot ja arvokilvessä.

Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset.

Tämä tuote täyttää sovellettavissa olevien EAC-direktiivien vaatimukset.

Tämä tuote on Australian sähkömagneettista yhteensopivuutta (EMC) koskevien säännösten mukainen.

Käytä lyijytöntä bensiiniä ja kaksitahtiöljyä sekoitussuhteella 50:1 (2%).

Muita koneen tunnuksia/tarroja tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä sertifiointivaatimuksia.

Osien nimitykset

1. Terä
2. Voiteluaineen täyttöaukko
3. Kulmavaihde
4. Teralaitteen suojus
5. Runkoputki
6. Ohjain
7. Kaasulipaisin
8. Pysäytin
9. Kaasulipaisimen varmistin
10. Valjaiden kiinnike
11. Sylinterikotelo
12. Kännistyskahva
13. Poltoinesäiliö
14. Rikastin
15. Poltoainepumppu
16. Ilmansuodattimen kotelo
17. Kahvan säätö
18. Lukitusmutteri
19. Tukilaippa
20. Tukikuppi
21. Vääntiö
22. Siimapää
23. Hylsyavain
24. Kuljetussuojus
25. Kuusiokoloavain
26. Lukkotappi
27. Valjaat
28. Käynnistyskaasupainike
29. Kaasuväijän säätö
30. Käyttöohjekirja

Tärkeää

• Raivaussaha, ruohoraivuri tai trimmeri voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön. Kone on tarkoitettu ainoastaan ruohontrimmaukseen, ruohonraivaukseen ja/tai metsänraivaukseen. Ainoat lisälaitteet, joita tämän moottoriyksikön kanssa saa käyttää, ovat luvussa TEKNISET TIEDOT suosittelemamme terälaitteet.
• Älä koskaan käytä konetta, jos olet väsynyt tai nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.
• Älä koskaan käytä konetta äärimmäisissä ilmasto-olosuhteissa, kuten kovassa pakkasessa tai erittäin lämpimässä ja/tai kosteassa ilmastossa. Käytä henkilökohtaisia suojavarusteita. Katso kohdan Henkilökohtainen suojavarustus alla annetut ohjeet.
• Älä koskaan käytä konetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen.
• Älä koskaan käytä viallista konetta. Noudata tässä käyttöohjeessa annettuja kunnossapito-, tarkastus- ja huolto-ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso ohjeet kohdasta KUNNOSSAPITO. Kaikkien koteloiden ja suojusten on oltava asennettuina ennen käynnistystä. Varmista, että sytytystulpan suojus ja johto ovat ehjät. Sähköiskun vaara. Koneen käyttäjän on huolehdittava siitä, että ihmiset ja eläimet ovat työn aikana vähintään 15 metrin päässä koneesta. Kun useampia ihmisiä työskentelee samalla alueella, turvaetäisyyden on oltava vähintään 15 metriä.

VAROITUS Kone muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä saattaa joissain tilanteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.

VAROITUS Vääränlaisen terälaitteen tai väärin teroitetun terän käyttäminen voi lisätä onnettomuuksien vaaraa.

VAROITUS Älä anna koskaan lasten käyttää konetta tai oleskella sen läheisyydessä. Koska koneessa on jousipalautteinen pysäytyskytkin ja se voidaan käynnistää käynnistyskahvasta alhaisella nopeudella ja voimalla, myös pienten lasten voima voi tietyissä olosuhteissa riittää koneen käynnistämiseen. Se voi johtaa vakaviin henkilövahinkoihin. Irrota sen vuoksi sytytystulpan suojus aina, kun kone on ilman valvontaa.

Henkilökohtainen suojavarustus

VAROITUS Konetta käytettäessä on aina pidettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vaurioita onnettomuustilanteessa. Pyydä jälleenmyyjältä apua varusteiden valinnassa.

VAROITUS Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessä. Riisu kuulonsuojaimet välittömästi moottorin pysäytyksen jälkeen.

Kypärä

Kypärää on käytettävä, jos raivattavat oksat ovat yli 2 metrin korkuisia.

Kuulosuojaimet

Käytä riittävän tehokkaasti vaimentavia kuulonsuojaimia.

Suojalasit

Hyväksyttyjä silmiensuojaimia on aina käytettävä. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksyttyjen suojalasien on täytettävä Euroopassa EN 166 -standardin, Yhdysvalloissa ANSI Z87 -standardin ja Kanadassa CSA Z94 -standardin vaatimukset.

Kasineet

Käytä käsineitä aina tarvittaessa, esim. terälaitetta asennettaessa.

Saappaat

Käytä luistamattomia ja tukevia saappaita.

Vaatetus

Käytä lujasta materiaalista valmistettuja vaatteita ja vältä liian löysiä vaatteita, jotka helposti tarttuvat pensaisiin ja oksiin. Käytä aina lujia pitkiä housuja. Älä pidä koruja, shortseja tai sandaaleja. Älä myöskään kulje paljain jaloin. Kiinnitä hiukset siten, etteivät ne ulotu hartioiden alapuolelle.

Ensiapulaukku

RAIVAUSSAHAN, RUOHORAIVURIN TAI TRIMMERIN KÄYTTÄJIEN ON PIDETTÄVÄ MUKANAAN ENSIAPULAUKKUA.

Koneen turvalaitteet

Tässä osassa kerrotaan koneen turvalaitteista ja niiden toiminnasta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan laitteiden toimivuus. Katso luvusta KONEEN OSAT, missä nämä laitteet sijaitsevat koneessasi.

Koneen käyttöikä voi lyhentyä ja onnettomuusriski kasvaa, jos koneen kunnossapitoa ei suoriteta oikealla tavalla ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Jos tarvitset lisäohjeita, ota yhteys huoltokorjaamoon.

TÄRKEÄ! Kaikki koneen huolto- ja korjaustyöt vaativat erikoiskoulutusta. Tämä koskee erityisesti koneen turvalaitteita. Jos koneessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla tuotteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat koneen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike.

VAROITUS: Älä koskaan käytä konetta, jonka turvalaitteet ovat vialliset.

Noudata tässä osiossa annettuja hallinta-, kunnossapito- ja huolto-ohjeita. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.

Kaasuliipaisimen varmistin

Kaasuliipaisimen varmistimen tarkoituksena on estää tahaton kaasuliipaisimen käyttö. Kun varmistinta (A) painetaan (tartuttaessa kiinni kahvasta), kaasuliipaisin (B) vapautuu. Kun ote kahvasta irrotetaan, palautuvat sekä kaasuliipaisin että varmistin lähtöasentoonsa. Se tapahtuu kahdella toisistaan riippumattomalla palautusjousijärjestelmällä. Lähtöasennossa kaasuliipaisin on siis aina lukittuna joutokäynnille.

Tarkista, että kaasuliipaisin on lukittu joutokäyntiasentoon, kun kaasuliipaisimen varmistin on lähtöasennossaan.

Paina kaasuliipaisimen varmistin sisään ja tarkista, että se palautuu lähtöasentoonsa, kun se vapautetaan.

Tarkasta, että kaasuliipaisin ja varmistin liikkuvat kevyesti ja että niiden palautusjouset toimivat.

YLEISET TURVAOHJEET

Katso otsikon Käynnistys alla annetut ohjeet. Käynnistä kone ja anna täysi kaasu. Löysää kaasuliipaisin ja tarkasta, että terälaite pysähtyy ja pysyy liikkumattomana. Jos terälaite pyörii kaasuliipaisimen ollessa joutokäyntiasennossa, on kaasuttimen joutokäyntisäätö tarkastettava. Katso ohjeet kohdasta KUNNOSSAPITO.

Pysäytin

Tarkista, että moottori sammuu, kun painat pysäytyskytkintä ja vapautat sen.

Terälaitteen suojus

Tämä suojus on tarkoitettu estämään irtonaisia esineitä sinkoutumasta käyttäjää kohti. Suojus estää myös käyttäjää koskettamasta terälaitteeseen.

Tarkasta, että suojus on ehjä ja ettei siinä ole halkeamia. Vaihda suojus, jos siihen on kohdistunut iskuja tai siinä on halkeamia.

Käytä aina ko. terälaitteelle suositeltua teräsuojusta. Katso kohta TEKNISET TIEDOT.

VAROITUS Terälaitetta ei saa missään olosuhteissa käyttää ilman, että hyväksytty suojus on asennettu. Katso kohta TEKNISET TIEDOT. Jos terään asennetaan väärä tai viallinen teräsuojus, se voi aiheuttaa vakavan tapaturman.

Väärin kelatun trimmerin siiman tai väärän terälaitteen käyttö lisää tärinää.

VAROITUS Liiallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Hakeudu lääkäriin, jos havaitset oireita, jotka voivat liittyä liialliseen tärinöille altistumiseen. Esimerkkejä tällaisista oireista ovat puutuminen, tunnottomuus, kutina, pistely, kipu, voimattomuus tai heikkous sekä ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa. Nämä vaarat voivat kasvaa alhaisissa lämpötiloissa.

Valjaiden pikavapautusmekanismi

Valjaiden etupuolella on helppokäyttöinen pikavapautusmekanismi sellaisia hätätilanteita varten, joissa koneesta ja valjaista on päästävä irti nopeasti.

Katso ohjeet kohdasta Valjaiden säätö.

Tarkista, että valjaiden hihnat on asetettu oikein. Kun valjaat ja kone on säädetty, tarkista, että valjaiden pikavapautusmekanismi toimii.

Äänenvaimennin

Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin.

HUOM! Äänenvaimentimessa on katalysaattori, joka vähentää haitallisia pakokaasuja.

YLEISET TURVAOHJEET

Ilmastoltaan lämpimissä ja kuivissa maissa tulipalojen vaara on suuri. Tämän vuoksi tietyissä äänenvaimentimissa on kipinänsammutusverkko. Tarkista, onko koneesi äänenvaimentimessa tällainen verkko.

Äänenvaimentimen tarkastuksessa, kunnossapidossa ja hoidossa on tärkeää noudattaa annettuja ohjeita. Älä koskaan käytä konetta, jonka äänenvaimennin on rikki.

Tarkista säännöllisesti, että äänenvaimennin on kunnolla kiinni koneessa.

VAROITUS

Katalysaattoriäänenvaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara.

VAROITUS Äänenvaimennin sisältää kemikaaleja, jotka saattavat olla karsinogeenisia. Vältä kosketusta näihin osiin, mikäli käsittelet vaurioitunutta äänenvaimenninta.

VAROITUS Moottorin pakokaasut sisältävät hiilimonoksidia, joka voi aiheuttaa häkämyrkytyksen. Älä käynnistä tai käytä konetta sisätiloissa tai huonosti ilmastoidussa tilassa.

VAROITUS: Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia.

Lukitusmutteri

Tietyntyyppisten terälaitteiden kiinnitykseen käytetään lukitusmutteria.

Asennettaessa kiristä mutteri terälaitteen pyörimissuuntaa vastaan. Irrotettaessa irrota mutteri terälaitteen pyörimissuuntaan. (Mutterissa

on vasenkätinen kierre.) Kiristä mutteri hylsyavaimella.

Lukitusmutterin nailonlukitus ei saa olla niin kulunut, että sitä voi ruuvata käsin. Lukituksen on kestettävä vähintään 1,5 Nm (1,1 ft lb). Mutteri on vaihdettava, kun se on ruuvattu kiinni noin 10 kertaa.

Terälaite

Tässä osassa kerrotaan, miten oikealla kunnossapidolla ja oikeantyyppisiä terälaitteita käyttämällä:

Vähennät koneen takapotkualttiutta. - Saat parhaan sahaustehon. - Pidennät terälaitteen kestoikää.

TÄRKEÄÄ:

Käytä terälaitteessa vain suosittelemaamme suojusta. Katso kohta TEKNISET TIEDOT. - Katso terälaitteen ohjeista trimmerin siiman kelausohjeet ja oikean siimakoon valinta. - Pidä terän leikkuuhampaat hyvin ja oikein teroitettuina. Noudata suosituksiamme. Katso myös teräpakkauksessa annetut ohjeet. - Pidä kouru- ja säätöhampaan korkeusero oikeana. Noudata ohjeitamme ja käytä suositeltua viilausohjainta.

VAROITUS: Pysäytä moottori ennen kuin alat käsitellä terälaitetta. Varmista, että terälaite on lakannut täysin pyörimästä. Irrota johto sytytystulpasta.

VAROITUS: Virheellinen terälaite tai väärin viilattu terä lisää takapotkun vaaraa.

Terälaite

Ruohoterä ja ruohoveitsi on tarkoitettu paksun ruohon raivaukseen.

Siimapää on tarkoitettu ruohon trimmaukseen.

YLEISET TURVAOHJEET

Perussäännöt

Käytä terälaitteessa vain suosittelemaamme suojusta. Katso kohta TEKNISET TIEDOT.

Pidä terän leikkuuhampaat hyvin ja oikein teroitettuina. Noudata ohjeitamme ja käytä suositeltua viilausohjainta. Väärin teroitettu tai vaurioitunut terä lisää onnettomuuksien vaaraa.

Tarkasta terälaite vaurioiden ja halkeamien varalta. Vaurioitunut terälaite on aina vaihdettava.

Ruohoveitsen ja ruohoterän viilaus

Katso viilausohjeet terälaitteen pakkauksesta. Terä ja veitsi viilataan yksihakkuisella lattaviilalla. Viilaa kaikkia särmiä yhtä paljon terän tasapainon säilyttämiseksi.

VAROITUS: Hävitä aina terä, joka on taipunut, vääntynyt, lohjennut, katkennut tai vioittunut muulla tavoin. Älä koskaan yritä oikaista vääntynyttä terää uudelleen käytettäväksi. Käytä vain koneelle tarkoitettuja alkuperäisteriä.

Siimapää

TÄRKEÄÄ: Varmista aina, että trimmerin siima kelautuu tiukasti ja tasaisesti puolan ympärille, sillä kone saattaa muuten aiheuttaa haitallista tärinää.

Käytä vain suositeltuja terälaitteita. Katso kohta TEKNISET TIEDOT.

Yleisesti ottaen pieni kone vaatii pienet siimapäät ja päinvastoin. Tämä johtuu siitä, että trimmerin siimalla raivattaessa on moottorin saatava siima pyörimään säteittäisesti siimapäästä ja kestettävä myös raivattavan ruohon aiheuttama vastus. Myös trimmerin siiman pituudella on merkitystä. Pitkä trimmerin siima vaatii suuremman moottoritehon kuin yhtä paksu, mutta lyhyempi siima. Varmista, että trimmisuojuksessa oleva veitsi on ehjä. Trimmerin siima katkaistaan sillä oikeanpituiseksi. - Trimmerin siiman käyttöikää voidaan pidentää liottamalla sitä vedessä pari vuorokautta. Siima tulee näin sitkeämmäksi ja kestää pitempään.

HUOMAA: Varmista, että yksikkö kootaan oikein tämän ohjekirjan kuvien mukaisesti.

Ohjaimen kiinnitys

1. Irrota ruuvi kaasukahvan takaosasta.
2. Vie kaasukahva ohjaimen oikealle puolelle (ks. kuva).
3. Aseta kahvassa oleva kiinnitysruuvin reikä ja ohjaimen reikä kohdakkain.
4. Kiinnitä ruuvi takaisin reikään kaasukahvan takaosaan.
5. Kierrä ruuvi kahvan ja ohjaimen läpi. Kiristä ruuvi.
6. Asenna kiinnitysosat kuvan mukaisesti.

VAROITUS: Ohjaimen kiinnitysosat on asennettava akselin merkittyjen nuolien väliin turvallisen käytön takaamiseksi.

1. Kiristä ruuvit kuusiokoloavaimella.

Valjaiden kiinnitys

VAROITUS: Ruohoraivurin on työskenneltäessä oltava aina kiinnitettynä valjaisiin. Muussa tapauksessa et pysty käyttämään ruohoraivuria turvallisesti. Seurauksena voi olla vahinkoja käyttäjälle tai muille henkilöille. Älä koskaan käytä valjaita, joiden pikavapautusmekanismi on vaurioitunut.

Valjaiden ja ohjaimen säädöt on tehtävä ennen laitteen käyttöä moottorin ollessa täysin sammutettuna.

Valjaiden kiinnikkeen kiinnitys

1. Aseta ylempi valjaiden kiinnike varren yläpuolelle ja sijoita alempi kiinnike varren alapuolelle. Kohdista ylemmän ja alemman kiinnikkeen ruuvien reiät. Kiinnike asennetaan varressa olevan nuolen yläpuolelle (ks. kuva).

HUOMAA: Työnnä kaasuttimen johto valjaiden alemmassa kiinnikkeessä olevaan uraan ennen ruuvien kiristämistä.

1. Työnnä kaksi ruuvia ruuvin reikiin.
2. Kiinnitä valjaiden kiinnike kiristämällä ruuvit kuusiokoloavaimella.

Valjaiden sovitus

Valjaiden etupuolella on helppokäyttöinen pikavapautusmekanismi. Käytä pikavapautusmekanismia hätätilanteessa, jolloin laitteesta ja valjaista on vapauduttava nopeasti.

Tasainen hartiakuormitus

Hyvin sovitetut valjaat ja kone helpottavat huomattavasti työskentelyä.

Pue valjaat päällesi. Säädä valjaat mahdollisimman hyvään työasentoon. Kiristä lantiohihnat niin, että paino jakaantuu tasaisesti hartioille.

HUOMAA: Valjaiden kiinnikkeen paikkaa on mahdollisesti säädettävä runkoputkessa, jotta laite on kunnolla tasapainossa.

Oikea korkeus

Säädä valjaat niin, että terälaite on maanpinnan suuntaisesti.

Oikea tasapaino

Anna terälaitteen levätä kevyesti maata vasten. Jos käytetään ruohoteraa, se on pidettävä muutamia kymmeniä senttimetrejä maanpinnan yläpuolella, ettei se osu kiviin tai muihin vastaaviin kohteisiin. Siirrä valjaiden kiinnikettä niin, että laite on tasapainossa.

Terien ja siimapään asennus

• Teralaitetta asennettaessa on erittäin tärkeää, että vääntiön/tukilaipan ohjain tulee oikein terälaitteen keskireikään. Väärin asennettu terälaite voi aiheuttaa vakavan ja/tai hengenvaarallisen tapaturman.

VAROITUS: Terälaitetta ei saa missään olosuhteissa käyttää ilman, että hyväksytty suojus on asennettu. Katso kohta TEKNISET TIEDOT. Jos terään asennetaan väärä tai viallinen teräsuojus, se voi aiheuttaa vakavan tapaturman.

TÄRKEÄ: Koneessa saa käyttää ruohoteraa vain, jos kone on varustettu oikealla ohjaimella, teräsuojuksella ja valjailla.

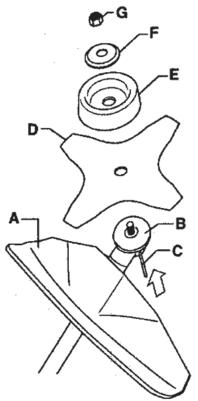

Teräsuojuksen, ruohoterän ja ruohoveitsen asennus

1. Teräsuojus/yhdistelmäsuojus (A) asetetaan runkoputkessa olevaan kiinnikkeeseen ja kiinnitetään yhdellä ruuvilla.

HUOM! Käytä suositeltua teränsuojusta. Katso luku Tekniset tiedot.

1. Asenna väännin (B) käyttöakselille.
2. Pyöritä teräakselia, kunnes yksi väännön rei'istä tulee vaihteistokotelon vastaavan reiän kohdalle.
3. Lukitse akseli työntämällä lukkotappi (C) reikään.
4. Aseta terä (D), tukikuppi (E) ja tukilaippa (F) käyttöakselille.
5. Asenna mutteri (G). Mutteri on kiristettävä momenttiin 35-50 Nm (3,5-5 kpm). Käytä työkalusarjaan kuuluvaa hylsyavainta. Pidä kiintoavaimen varresta mahdollisimman lähellä teränsuojaa. Mutteri kiristyy, kun avainta käännetään pyörimissuuntaa vastaan (HUOMAA: vasenkätinen kierre).

Trimmisuojuksen ja siimapään asennus

1. Asenna trimmisuojus (A) siimapäällä työskentelyä varten. Trimmisuojus/yhdistelmäsuojus asetetaan runkoputken kiinnikkeeseen ja kiinnitetään yhdellä ruuvilla (L).

1. Asenna väännin (B) käyttöakselille.
2. Käännä vartta, kunnes yksi käyttölaippan rei'istä on vaihteistokotelon vastaavan reiän kohdalla.

ASENNUS

1. Lukitse akseli työntämällä lukkotappi (C) reikään.
2. Kierrä siimapää (H) kiinni pyörimissuunnan vastaiseen suuntaan.

1. Irrotus tapahtuu päinvastaisessa järjestyksessä.

Polttoaineturvallisuus

Älä koskaan käynnistä konetta:

• Jos olet läikyttänyt polttoainetta sen päälle. Pyyhi kaikki roiskeet pois ja anna bensiinijäännösten haihtua.
• Jos olet läikyttänyt polttoainetta itsesi tai vaatteidesi päälle, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa polttoaineeseen. Käytä saippuaa ja vettä.
• Jos koneesta vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda.

Kuljetus ja säilytys

Säilytä ja kuljeta konetta ja polttoainetta niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin esimerkiksi sähkökoneista, sähkömoottoreista, sähkökytkimistä/katkaisimista tai lämmityskattiloista peräisin olevien kipinöiden tai avotulen kanssa. - Polttoainetta on säilytettävä ja kuljetettava erityisesti tähän tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa. - Ennen koneen siirtämistä pitempiaikaiseen säilytykseen, on polttoainesäiliö tyhjennettävä. Kysy lähimmältä huoltoasemalta, mihin voit toimittaa ylimääräisen polttoaineen. - Varmista, että kone on puhdistettu hyvin ja että täydellinen huolto on tehty ennen pitkäaikaissäilytystä. - Terälaitteen kuljetussuojuksen on aina oltava asennettuna koneen kuljetuksen tai säilytyksen aikana. - Moottorin tahattoman käynnistyksen estämiseksi sytytystulpan suojus on irrotettava aina kun kone siirretään pitkäaikaissäilytykseen, kun kone on ilman valvontaa ja kun koneelle tehdään mitä tahansa huoltotoimenpiteitä. - Varmista koneen kiinnitys kuljetuksen aikana.

VAROITUS Käsittele polttoainetta varovasti. Muista palo-, räjähdys- ja sisäänhengitysvaarat.

Polttoaine

HUOMIO: Kone on varustettu kaksitahtimoottorilla, jota on aina käytettävä bensiinin ja kaksitahtimoottoriöljyn sekoituksella. Oikean seossuhteen varmistamiseksi on tärkeää mitata sekoitettava öljymäärä tarkasti. Pieniä polttoainemääriä sekoitettaessa vaikuttavat öljymäärän pienetkin virheellisyydet voimakkaasti seossuhteeseen.

VAROITUS Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja voivat hengitettynä ja ihokosketuksessa

aiheuttaa vakavia vahinkoja. Käsittele siksi polttoainetta varovasti ja huolehdi polttoaineen käsittelypaikan hyvästä ilmanvaihdosta.

Bensiini

HUOMIO: Käytä aina öljysekoitteista laatubensiiniä (väh. 90-oktaanista). Käytä ympäristöä säästävää bensiiniä, nk. alkylaattibensiiniä, jos sitä on saatavana.

• Suositeltu alhaisin oktaaniluku on 90. Jos moottoria käytetään bensiinillä, jonka oktaaniluku on alle 90, voi seurauksena olla nk. nakutus. Tämä nostaa moottorin lämpötilaa, mistä voi seurata moottorivaurioita. Työhön, jossa konetta käytetään jatkuvasti suurilla pyörimisnopeuksilla, suositellaan suurempaa oktaanilukua.

Kaksitahtiöljy

• Paras mahdollinen suorituskyky ja moottorin kestävyys varmistetaan käyttämällä laitteessa ilmajäähdytteisille kaksitahtimoottoreille tarkoitettua Husqvarna XP -öljyä. Kun sekoitat polttoainetta, käytä vain laadukasta täyssynteettistä kaksitahtiöljyä.
• Älä koskaan käytä kaksitahtiöljyä, joka on tarkoitettu vesijäähdytteisille ulkolaitamoottoreille, esim. outboardoil-öljyä tai laivaöljyä (nimitetään TCW:ksi).
• Älä koskaan käytä nelitahtimoottoreille tarkoitettua öljyä.

Sekoitus

• Sekoitussuhde on 50:1.
• Sekoita bensiini ja öljy aina puhtaassa bensiinille hyväksytyssä astiassa.
• Lisää aina ensin puolet sekoitettavasta bensiinistä. Lisää sen jälkeen koko öljymäärä. Sekoita (ravista) polttoaineseosta. Lisää loput bensiinistä.
• Sekoita (ravista) polttoaineseos huolellisesti ennen koneen polttoainesäiliön täyttämistä.

Bensiini, I (gal)	Kaksitahtiölyj, ml (oz.)
4 (1)	77 (2,6)
8 (2)	154 (5,2)

• Sekoita polttoainetta enintään 1 kuukauden tarvetta vastaava määrä.
• Jos konetta ei käytetä pitkään aikaan, on polttoainesäiliö tyhjennettävä ja puhdistettava.

VAROITUS

Katalysaattorilla varustettu äänenvaimennin on erittäin kuuma sekä käytön aikana että käytön jälkeen. Tämä koskee myös joutokäyntiä. Muista tulipalon vaara erityisesti lähellä tulenarkoja aineita ja/tai kaasuja käsiteltäessä.

Tankkaaminen

VAROITUS: Seuraavat turvatoimet vähentävät tulipalon vaaraa:

• Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle.
• Sammuta moottori aina ennen tankkaamista.
• Sammuta moottori ja anna sen jäähtyä muutaman minuutin ajan aina ennen polttoaineen lisäämistä.
• Avaa polttoainesäiliön korkki varovasti polttoaineen lisäämisen yhteydessä, jotta mahdollinen ylipaine vapautuu hitaasti.
• Kiristä polttoainesäiliön korkki huolellisesti polttoaineen lisäämisen jälkeen.

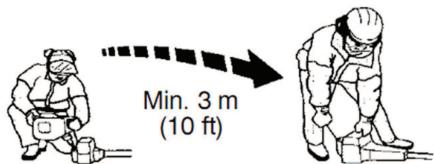

• Siirrä kone aina pois polttoaineen lisäyspaikalta ennen koneen käynnistämistä.
• Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi. Säiliössä olevat epäpuhtaudet aiheuttavat käyntihäiriöitä.
• Varmista, että polttoaine on sekoittunut hyvin ravistamalla astiaa ennen tankkausta.

KÄYNNISTYS JA PYSÄYTYS

Tarkastus ennen käynnistystä

• Tarkasta, ettei terän hampaiden pohjaan tai keskireiän kohdalle ole tullut halkeamia. Halkeamat johtuvat tavallisimmin siitä, että hampaiden pohjaan on viilattaessa jätetty teräviä kulmia tai että terää on käytetty tylsänä. Hävitä terä, jos siinä on havaittavissa halkeamia.

Tarkasta, ettei tutkilaippaan ole tullut väsymisestä tai liiallisesta kiristämisestä aiheutuneita halkeamia. Hävitä tutkilaippa, jos siinä on havaittavissa halkeamia.

• Varmista, ettei terämutteri ole menettänyt lukitustehoaan. Mutterilukituksen lukitusmomentin on oltava vähintään 1,5 Nm (1,1 ft lb). Terämutterin kiristysmomentin on oltava 35-50 Nm (26-36 ft lb).

Tarkista, että siimapää ja trimmisuojus ovat ehjät eikä niissä ole halkeamia. Vaihda siimapää tai trimmisuojus, jos niihin on kohdistunut iskuja tai niissä on halkeamia.

• Älä koskaan käytä konetta ilman suojuksia tai viallisin suojuksin.
• Kaikkien koteloiden on oltava oikein asennettuina ja ehjät ennen koneen käynnistystä.

Käynnistys ja pysäytys

VAROITUS: Koko kytkimen, kytkinkotelon ja akselin on oltava asennettuna ennen koneen käynnistystä, sillä kytkin saattaa muuten irrota ja aiheuttaa henkilövahinkoja.

Siirrä kone aina polttoaineen lisäyspaikalta ennen koneen käynnistämistä. Aseta kone tukevalle alustalle. Varmista, ettei terälaite pääse osumaan mihinkään esineeseen. Varmista, ettei työalueella ole asiaankuulumattomia henkilöitä, sillä tämä voi aiheuttaa vakavien henkilövahinkojen vaaran. Turvaetäisyys on 15 metriä.

Kylmä moottori

1. Polttoainepumppu: Painele polttoainepumpun kumirakkoa useita kertoja (noin 10 kertaa), kunnes polttoainetta alkaa valua rakkoon. Rakon ei tarvitse olla aivan täynnä.

1. Rikastin: Aseta rikastin rikastusasentoon.

VAROITUS: Kun moottori käynnistetään rikastin rikastusasennossa, terälaite alkaa pyöriä välittömästi.

1. Käynnistä samalla tavalla kuin kylmä moottori, mutta älä aseta rikastinta rikastusasentoon. Tartu käynnistyskahvasta ja vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat), ja vedä sen jälkeen nopein ja voimakkain vedoin. Älä koskaan kiedo käynnistysnarua kätesi ympärille.

HUOM.! Älä paina kaasuliipaisinta moottorin käynnistyksen aikana.

HUOM.! Älä vedä käynnistysnarua täysin ulos äläkä irrota otetta käynnistyskahvasta, kun naru on täysin ulkona. Tämä voi vaurioittaa

konetta. Jatka narun vetämistä, kunnes moottori alkaa käynnistyä (tai enintään kolme kertaa).

1. Jos moottori käynnistyy tai yrittää käynnistyä, paina rikastinvipu käyntiasentoon.
2. Jatka narusta vetämistä, kunnes moottori käynnistyy.
3. Kun moottori käynnistyy, anna sen lämmetä 30 sekuntia ennen täydellä kaasulla käyttöä.

Lämmin moottori

1. Polttoainepumppu: Painele polttoainepumpun kumirakkoa (B) useita kertoja, kunnes polttoaine täyttää rakon (noin 10 kertaa). Rakon ei tarvitse olla aivan täynnä.
2. Jatka narun vetämistä, kunnes moottori alkaa käynnistyä (tai enintään kolme kertaa). Kaasukahvat, joissa on käynnistyskaasun varmistin:

Käynnistyskaasu saadaan painamalla ensin kaasuliipaisimen varmistin ja kaasuliipaisin alas ja painamalla sen jälkeen käynnistyskaasupainiketta (A). Vapauta sen jälkeen kaasuliipaisimen varmistin ja kaasuliipaisin ja seuraavaksi käynnistyskaasupainike. Käynnistyskaasutoiminto on nyt aktivoitu. Voit palauttaa moottorin joutokäynnille painamalla kaasuliipaisimen varmistimen ja kaasuliipaisimen alas.

Pysäytys

Sammuta moottori painamalla pysäytyskytkintä ja vapauttamalla se.

HUOM! Pysäytyskytkin palautuu automaattisesti käynnistysasentoon. Sen

vuoksi, tahattoman käynnistyksen estämiseksi, sytytystulpan suojus on aina irrotettava sytytystulpasta asennuksen, tarkastuksen ja/tai huollon ajaksi.

VAROITUS Kun moottori käynnistetään rikastimen ollessa suljetussa asennossa, terälaite alkaa pyöriä välittömästi.

TÄRKEÄÄ!

Tässä osassa käsitellään trimmerin käyttöön liittyviä yleisiä turvamääräyksiä. Kun joudut tilanteeseen, jossa trimmerin käytön jatkaminen tuntuu epävarmalta, on sinun kysyttävä neuvoa asiantuntijalta. Ota yhteyttä valtuutettuun huoltoliikkeeseen.

Älä tee mitään sellaista, mihin et katso taitosi riittävän.

Ennen käyttöä sinun on ymmärrettävä metsänraivauksen, ruohonraivauksen ja ruohontrimmauksen ero.

Yleiset turvamääräykset

Tarkkaile ympäristöä:

• Varmistaaksesi, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan koneen hallintaan.
• Varmistaaksesi, etteivät ihmiset, eläimet tai muut ole vaarassa joutua kosketuksiin terälaitteen tai terälaitteesta sinkoutuvien irtonaisten esineiden kanssa.

HUOM! Älä koskaan käytä konetta niin, ettei sinulla onnettomuustapauksessa ole mahdollisuutta kutsua apua.

• Älä käytä konetta epäsuotuisissa sääolosuhteissa, kuten tiheässä sumussa, rankkasateessa, kovassa tuulessa tai ankarassa pakkasessa. Huonossa säässä työskentely on väsyttävää, ja siihen liittyy usein riskitekijöitä, sillä se voi esimerkiksi tehdä alustasta liukkaan tai vaikuttaa puun kaatosuuntaan.
• Varmista, että voit siirtyä ja seisoa turvallisesti. Katso, onko äkilliselle siirtymiselle esteitä (juuria, kiviä, oksia, kuoppia, ojia jne.). Noudata suurta varovaisuutta viettävässä maastossa työskennellessäsi.

• Siirtymisen ajaksi on moottori sammutettava. Pitempiä matkoja siirryttäessä ja kuljetusten aikana on käytettävä kuljetussuojusta.
• Älä koskaan laske konetta maahan moottorin ollessa käynnissä tai terälaitteen pyöriessä.

Raivaukseen liittyviä perusasioita

Käytä aina oikeita varusteita. - Pidä varusteet aina hyvin sovitettuina. Noudata turvaohjeita. Järjestele työ hyvin.

• Käytä terää aina täydellä kaasulla, kun painat sen raivattavaan materiaaliin. Käytä aina hyvin teroitettuja teriä. Varo sahaamasta kiviin.
• Päästä kaasu joutokäynnille aina työvaiheiden välissä. Pitkäaikainen käyttö täydellä kaasulla moottoria kuormittamatta voi aiheuttaa vakavan moottorivaurion.

VAROITUS Koneen käyttäjä eikä kukaan muukaan saa yrittää vetää raivattua materiaalia sivuun moottorin tai terälaitteen pyöriessä, sillä seurauksena voi olla vakavia vahinkoja. Vältä vahingot pysäyttämällä moottori ja terälaite sekä irrottamalla johto sytytystulpasta ennen teräakselin ympärille kiertyneen materiaalin poistamista. Kulmavaihde voi olla kuuma käytön aikana ja jonkin aikaa sen jälkeen. Anna koneen jäähtyä. Siihen koskettaminen voi aiheuttaa palovamman.

VAROITUS Varo sinkoutuvia esineitä. Hyväksyttyjä silmiensuojaimia on aina käytettävä. Älä koskaan nojaa terälaitteen suojuksen yli. Kivet, roskat yms. saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia tapaturmia. Pidä sivulliset turvallisen välimatkan päässä. Lasten, eläinten, sivullisten ja apulaisten on pysyteltävä 15 metrin turvallisuusetäisyydellä. Sammuta laite välittömästi, jos joku tulee lähelle. Älä koskaan käännä konetta ympäri tarkastamatta ensin, ettei turva-alueella ole ketään.

VAROITUS Suojuksen ja terälaitteen väliin tarttuu toisinaan oksia ja ruohoa. Pysäytä aina moottori ennen puhdistusta.

Ruohonraivaus ruohoterällä

• Ruohoteriä ja ruohoveitsiä ei saa käyttää puumaisten runkojen raivaukseen.
• Ruohoterää käytetään kaikenlaisen pitkän tai paksun ruohon raivaukseen.
• Ruoho niitetään edestakaisella sivuttaisliikkeellä, jossa liike oikealta vasemmalle on raivausliike ja liike vasemmalta oikealle paluuliike. Käytä leikkaamiseen terän vasenta puolta (kello 8:n ja 12:n välinen teräsektori).

• Jos terää kallistetaan raivattaessa hieman vasemmalle, ruoho jää aumaksi, josta se on helppo kerätä pois esim. haravoitaessa. Pyri työskentelemään tasaisella rytmillä. Seiso tukevassa haara-asennossa. Siirry paluuliikkeen jälkeen eteenpäin ja asetu taas tukevaan asentoon.
• Anna tukikupin nojata kevyesti maata vasten. Se on tarkoitettu suojaamaan terää maakosketukselta. Vähennä vaaraa, että raivattava materiaali kiertyy terän ympärille, noudattamalla seuraavia ohjeita:

Työskentele aina täydellä kaasulla. Väistä raivattua materiaalia paluuliikkeen aikana.

• Pysäytä moottori, irrota valjaat ja aseta raivaussaha alas, ennen kuin alat kasata raivattua materiaalia.

Ruohontrimmaus siimapäällä

■ Trimmaus

• Pidä siimapää hieman maanpinnan yläpuolella ja kallista sitä. Raivaus suoritetaan trimmerin siiman päällä. Anna trimmerin siiman työskennellä vapaasti. Älä koskaan paina trimmerin siimaa raivattavaan materiaaliin.

• Trimmerin siimalla on helppo raivata ruohot ja rikkakasvit seinien, aitojen, puiden ja istutusten viereltä, mutta se voi myös vaurioittaa puiden ja pensaiden arkaa kuorta sekä aidantolppia. Vähennä kasvillisuusvaurioiden vaara lyhentämällä siima 10-12 cm:n pituiseksi ja vähentämällä moottorin käyttönopeutta.
• Älä käytä trimmattaessa täyttä kaasua, jotta trimmerin siima kestää pitempään ja siimapää kuluu vähemmän.

Kaapiminen

• Kaapimistekniikalla poistetaan kaikki ei-toivottu kasvillisuus. Pidä siimapää hieman maan yläpuolella kaltevassa asennossa. Anna trimmerin siiman pään iskeä maahan puiden, pylväiden, patsaiden ja vastaavien vierustalta. TÄRKEÄÄ! Tämä tekniikka lisää trimmerin siiman kulumista.

• Siima kuluu nopeammin ja sitä on syötettävä ulos useammin esimerkiksi kivien, tiilien, betonin ja metalliaitojen lähellä

työskenneltäessä kuin raivattaessa puiden ja puuaitojen vierustalta.

Leikkaus

• Trimmi on ihanteellinen työkalu ruohon leikkuuseen paikoista, joihin on vaikea päästä tavallisella ruohonleikkurilla. Pidä trimmerin siimaa maanpinnan suuntaisesti ruohoa leikattaessa. Vältä painamasta siimapäätä maata vasten, koska se voi pilata nurmikon ja vaurioittaa työvälinettä.

Vältä pitämästä siimapäätä jatkuvasti maata vasten tavallisen leikkuun aikana. Jatkuva kosketus voi vaurioittaa ja kuluttaa siimapäätä.

■ Siivous

Pyörivän siiman puhallusilmaa voidaan käyttää nopeaan ja helppoon puhdistukseen. Pidä trimmerin siima puhdistettavien pintojen päällä niiden suuntaisesti ja liikuta työvälinettä edestakaisin.

Leikattaessa ja siivottaessa on käytettävä täyttä kaasua hyvän tuloksen saamiseksi.

VAROITUS: Laitteen käyttäjä tai kukaan muu henkilö ei saa yrittää poistaa leikkuujätettä moottorin käydessä tai trimmerin siiman pyöriessä, sillä seurauksena voi olla vakavia vahinkoja. Vältä vahingot pysäyttämällä moottori ja siimapää sekä irrottamalla johto sytytystulpasta ennen vetoakselin ympärille takertuneen ruohon poistamista. Kulmavaihde voi olla kuuma käytön aikana ja jonkin aikaa sen jälkeen. Anna koneen jäähtyä. Siihen koskettaminen voi aiheuttaa palovamman.

VAROITUS: Varo sinkoutuvia esineitä. Pidä aina silmäsuojia. Älä koskaan nojaa terälaitteen suojuksen yli. Kivet, roskat yms. saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia tapaturmia.

Pidä sivulliset turvallisen välimatkan päässä. Lasten, eläinten, sivullisten ja apulaisten on pysyteltävä 15 metrin turvallisuusetäisyydellä. Sammuta laite välittömästi, jos joku tulee lähemmäs.

Koneen käyttöikä voi lyhentyä ja onnettomuusriski kasvaa, jos koneen kunnossapitoa ei suoriteta oikealla tavalla ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Saat lisätietoa lähimmältä valtuutetulta jälleenmyyjältä.

Laitteen ja huoltotöiden turvallisuus

Irrota sytytystulppa ennen huoltotöiden aloittamista (kaasuttimen säätöä lukuun ottamatta).

VAROITUS: Koko kytkimen, kytkinkotelon ja akselin on oltava asennettuna ennen koneen käynnistystä, sillä kytkin saattaa muuten irrota ja aiheuttaa henkilövahinkoja.

Kaasutin

Toiminta

Kaasutin ohjaa kaasuliipaisimen välityksellä moottorin pyörimisnopeutta. Ilma ja polttoaine sekoittuvat kaasuttimessa.

T-ruuvi säätää kaasuläpän perusasentoa joutokäynnillä. Kiertämällä T-ruuvia myötäpäivään saadaan suurempi joutokäyntinopeus, ja kiertämällä sitä vastapäivään saadaan hitaampi joutokäyntinopeus.

Perussäätö

Kaasuttimelle tehdään perussäätö tehtaalla koekäytön yhteydessä. Hienosäätö on annettava pätevän henkilön suoritettavaksi.

VAROITUS: Teralaite saattaa pyöriä kaasuttimen säädön aikana. Käytä suojavarusteita ja noudata kaikkia turvallisuusohjeita. Varmista, että teralaite lakkaa pyörimästä, kun moottori käy tyhjäkäynnillä. Kun olet sammuttanut laitteen, varmista, että teralaite on pysähtynyt ennen laitteen laskemista maahan.

HUOM! Jos teralaite pyörii joutokäynnin aikana, T-ruuvia on kierrettävä vastapäivään, kunnes teralaite pysähtyy.

Suositeltu joutokäyntinopeus:

Katso kohta Tekniset tiedot.

Suositeltu suurin tyhjäkäyntinopeus:

Katso kohta Tekniset tiedot.

Joutokäynnin hienosäädöt

Säädä joutokäynti ruuvilla T, jos uusintasäätö on tarpeen. Kierrä T-ruuvia ensin myötäpäivään, kunnes terälaite alkaa pyöriä. Kierrä ruuvia sen jälkeen vastapäivään, kunnes terälaite pysähtyy. Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikissa asennoissa. Lisäksi säädössä on oltava hyvä marginaali pyörimisnopeuteen, jolla terälaite alkaa pyöriä.

Käynnistyskaasukierrosluvun säätö

Oikean käynnistyskaasukierrosluvun asettamiseksi on kaasukahvan takaosassa, kaapelin vieressä säätöruuvi. Tällä ruuvilla (4 mm:n kuusio) voidaan käynnistyskaasukierroslukua nostaa tai laskea.

Toimi seuraavasti:

1. Käytä konetta joutokäynnillä.
2. Paina puolikaasun lukitsin alas otsikon Käynnistys ja pysäytys alla annetun ohjeen mukaisesti.
3. Jos käynnistyskaasukierrosluku on liian matala (alle 4000 r/min), säädä ruuvia (A) myötäpäivään, kunnes terälaite alkaa pyöriä. Kierrä sen jälkeen säätöruuvia (A) myötäpäivään vielä 1/2 kierrosta.
4. Jos käynnistyskaasukierrosluku on liian korkea, säädä ruuvia (A) vastapäivään, kunnes terälaite pysähtyy. Kierrä sen jälkeen säätöruuvia (A) myötäpäivään vielä 1/2 kierrosta.

VAROITUS: Jos joutokäyntiä ei voi säätää niin, että terälaite ei pyöri, ota yhteys huoltoliikkeeseen. Älä käytä konetta, ennen kuin se on säädetty oikein tai korjattu.

Äänenvaimennin

HUOM! Äänenvaimentimessa on katalysaattori, joka vähentää haitallisia pakokaasuja.

(Käynnistinkotelo poistettu selkeyden vuoksi)

Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat

KUNNOSSAPITO

aiheuttaa tulipalon, jos pakokaasut suunnataan kohti kuivaa ja palavaa materiaalia.

Äänenvaimentimissa on erityinen kipinänsammutusverkko. Verkko on tarkistettava ja tarvittaessa puhdistettava huoltoliikkeessä. Jos verkko on vaurioitunut, se on vaihdettava.

Jos verkko tukkeutuu usein, se voi olla merkki katalysaattorin toiminnan heikentymisestä. Ota yhteys huoltoliikkeeseen äänenvaimentimen tarkistusta varten. Jos verkko on tukkeutunut, kone ylikuumenee, mistä seuraa sylinteri- ja mäntävaurioita.

HUOMIO: Älä koskaan käytä konetta, jos äänenvaimennin on vaurioitunut tai sen kiinnitys on löysällä. Tarkista, että äänenvaimentimen pultit ovat kireällä.

VAROITUS

Katalysaattoriäänenvaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara!

VAROITUS Äänenvaimennin sisältää kemikaaleja, jotka saattavat olla karsinogeenisiä. Vältä kosketusta näihin osiin, mikäli käsittelet vaurioitunutta äänenvaimenninta.

VAROITUS Moottorin pakokaasut sisältävät hiilimonoksidia, joka voi aiheuttaa häkämyrkytyksen. Älä käynnistä tai käytä konetta sisätiloissa tai huonosti ilmastoidussa tilassa. Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia!

Sytytystulppa

Sytytystulpan kuntoa heikentävät:

• väärin säädetty kaasutin.
• polttoaineen öljymäärä virheellinen (liian paljon tai väärä öljy). likainen ilmansuodatin.

Nämä tekijät aiheuttavat sytytystulpan kärkien karstoittumisen, mistä voi seurata käyntihäiriöitä ja käynnistysongelmia.

Jos koneen teho on heikko, jos sitä on vaikea käynnistää tai jos joutokäynti on levotonta, tarkista aina sytytystulppa ennen muita toimenpiteitä.

Jos sytytystulppa on karstoittunut, puhdista se ja tarkasta samalla, että kärkiväli on 0,6 mm.

Sytytystulppa on vaihdettava suunnilleen kuukauden käytön jälkeen, tarvittaessa aikaisemmin.

0,024 tuumaa (0,6 mm)

HUOMIO: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulppa voi tuhota männän/sylinterin.

Ilmansuodatin

Puhdistamalla ilmansuodatin säännöllisesti pölystä ja liasta vältetään seuraavat ongelmat:

kaasutinhäiriöt, käynnistysongelmat, tehon heikkeneminen, moottorin osien turha kuluminen, epätavallisen korkea polttoaineenkulutus

Puhdista ilmansuodatin 25 tunnin käytön jälkeen tai useammin, jos olosuhteet ovat poikkeuksellisen pölyiset.

Ilmansuodattimen puhdistus

Irrota ilmansuodattimen kotelo ja poista suodatin. Pese se puhtaaksi lämpimällä saippuavedellä. Huuhtele hyvin. Varmista, että suodatin on kuiva ennen takaisin asentamista.

Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.

Kulmavaihde

Kulmavaihde on tehtaalta toimitettaessa täytetty sopivalla rasvamäärällä. Ennen koneen käyttöönottoa on kuitenkin tarkastettava, että 3/4 vaihteesta on täytetty rasvalla. Käytä erikoisrasvaa. Vaihteiston voiteluaine on yleensä vaihdettava ainoastaan mahdollisten korjausten yhteydessä.

Ruohoveitsen ja ruohoterän viilaus

VAROITUS: Pysäytä aina moottori, ennen kuin alat käsitellä terälaitetta. Se pyörii vielä kaasulipaisimen vapauttamisen jälkeen. Varmista, että terälaite on täysin pysähtynyt ja irrota johto sytytystulpasta, ennen kuin alat käsitellä terälaitetta.

• Katso viilausohjeet terälaitteen pakkauksesta.
• Terä ja veitsi viilataan yksihakkuisella lattaviilalla. Viilaa kaikkia särmiä yhtä paljon terän tasapainon säilyttämiseksi.

VAROITUS: Hävitä aina terä, joka on taipunut, vääntynyt, lohjennut, katkennut tai vaurioitunut muulla tavoin. Älä koskaan yritä oikaista vääntynyttä terää uudelleen käytettäväksi. Käytä vain koneelle tarkoitettuja alkuperäisiä teriä.

Huoltokaavio

Seuraavassa on esitetty luettelo koneelle suoritettavista huoltotoimista. Useimmat kohdista on kuvattu kappaleessa Huolto. Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Laajemmat toimenpiteet tulee antaa valtuutetun huoltokorjaamon tehtäväksi.

Viikoittaiset toimenpiteet:

• Puhdista kone ulkopuolelta. Tarkasta, että kaasuliipaisin ja varmistin ovat turvallisessa käyttökunnossa. Tarkasta, että pysäytin toimii. Tarkasta, ettei terälaite pyöri joutokäynnillä.
• Puhdista ilmansuodatin. Vaihda tarvittaessa. Tarkista, ettei leikkuulaitteen suojus ole murtunut eikä muuten vahingoittunut. Vaihda terälaitteen suojus, jos siihen on kohdistunut iskuja tai siinä on halkeamia. Tarkasta, että siimapää on kunnossa ja ettei siinä ole halkeamia. Vaihda siimapää tarvittaessa. Tarkasta, että terälaitteen lukkomutteri on oikein kiristetty. Tarkasta, että ruuvit ja mutterit ovat kireällä. Tarkasta, ettei moottorissa, säiliössä tai polttoaineputkissa ole vuotoja.

Kuukausittaiset toimenpiteet:

Tarkasta käynnistinlaite käynnistysnarulla.

Vuosittaiset toimenpiteet:

• Puhdista sytytystulppa. Irrota tulppa ja tarkasta kärkiväli. Säädä kärkiväliksi 0,6 mm tai vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla.
• Puhdista kaasuttimen ulkopuoli ja sen ympärillä oleva alue. Tarkasta, että 3/4 kulmavaihteesta on täytetty voiteluaineella. Lisää tarvittaessa erikoisrasvaa. Tarkasta, että polttoainesuodatin ei ole likainen tai polttoaineletkussa ole halkeamia tai muita vaurioita. Vaihda tarvittaessa. Tarkasta kaikki kaapelit ja liitännät. Tarkasta kytkimen, kytkinjousien ja kytkinrummun kuluminen. Vaihdata tarvittaessa valtuutetussa huoltokorjaamossa. Vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla.
• Puhdista tai vaihda äänenvaimentimen kipinänsammutusverkko.

TEKNISET TIEDOT

Mooftori
Sylinteritilavuus, cm3	28
Sylinterihkaisija, mm	35
Iskunpituus, mm	28,7
Joutokäntynopeus, r/min	2 800-3 200
Suositeltu suurin ryntäysnopeus, r/min	11 000
Käytöakselin pyörämisneopeus, r/min	8 000
ISO 7293 -standardin mukainen enimmäisteho, kW	0,8
Katalysaattoriäänenvaimennin	Kyllä
Kierrosluvun mukaan säätvyä sytytjsjärestelmä	Kyllä
Sytytjsjärestelmä
Sytytstulppa	NGK BPMR6A
Kärkiväli, mm	0,6
Poltoaine-/voitelujärestelmä
Poltoainesäliön tilavuus, cm3	343
Paino
Paino, ilman poltoainetta, terälaitetta ja suojusta, kg	5,21
Melupäätöt (ks. huomautus 1)
Äänitehotaso, mitattu dB(A)	106
Äänentehotaso, taattu LWA dB(A)	114
Melutasot (ks. huomautus 2)
Ekvivalentti äennpainetaso käytäjän korvan tasalla mitattuna standardien
EN/ISO 11806 ja ISO 22868 mukaan, dB(A)
Varustetu ruohoterällä (alkuperäinen)	94
Varustetu siimapäällä (alkuperäinen)	95
Tärinatasot (ks. huomautus 3)
Kahvojen vastaavat tärinatasot (ahv,eq) mitattuna standardien EN ISO 11806 ja ISO 22867 mukaan, m/s2
Varustetu ruohoterällä (alkuperäinen), vasen/oikea	4,21 / 4,23
Varustetu siimapäällä (alkuperäinen), vasen/oikea	5,89 / 4,61

Huom. 1. Melupäästö ympäristöön äänentehona (L_WA) EY-direktiivin 2000/14/EG mukaisesti mitattuna. Koneen ilmoitettu äänentehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänentehotason. Taatun ja mitatun äänitehon erona on se, että taattu ääniteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri koneiden välillä direktiivin 2000/14/EY mukaisesti. Huom. 2: Ilmoitetuilla tiedoilla vastaavasta koneen äänenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1 dB(A). Huomautus 3: Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1m / s²

Malli 129R (M10 LH -akselivarsikierre) - terien/veitsien keskireikä, 25,4 mm

Hyväksytät lisävarusteet	Tyyppi	Terälaite / suojus, osanro
Ruohotera/ruohoveitsi	Grass 255-4 1" (Ø 250 4-hampainen)	504001303 / 580446606
Siimapää	T25 (Ø 2,4-2,7 mm)	537338306 / 580446606

VAATIMUSTENMUKAISUUSVAKUUTUS

Julkaisijan nimi: Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh: [phone].

Husqvarna AB ottaa täyden vastuun ilmoituksen kohteesta: Trimmeri ja/tai ruohoraivuri, sarja A05328CBHV, johon sisältyvät 129R-malli vuoden 2014 sarjanumeroista alkaen.

Sarjanumero ja mallinumero on ilmoitettu selvästi arvokilvessä vuoden yhteydessä ennen sarjanumeroa.

Edellä kuvattu ilmoituksen kohde on seuraavien neuvoston direktiivien mukainen:

2006/42/EY koneista, 17. toukokuuta 2006; 2004/108/EY sähkömagneettisesta yhteensopivuudesta, 15. joulukuuta 2004; 2000/14/EY ulkona käytettävien laitteiden melupäästöistä ympäristöön, 8. toukokuuta 2000

Ilmoitetut äänenvoimakkuusarvot on kerrottu käyttöohjeen teknisten tietojen osiossa direktiivin liitteen V mukaisesti.

Seuraavia standardeja on sovellettu:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

TÜV Rheinland N.A. on suorittanut Husqvarna AB:lle vapaaehtoisen tyyppitarkastuksen ja tuottanut näin Euroopan parlamentin ja neuvoston konedirektiivin 2006/42/EY mukaisen vaatimustenmukaisuusvakuutuksen AM72140165. Vakuutus pätee kaikkiin valmistuspaikkoihin ja -maihin tuotteessa ilmoitettujen tietojen mukaisesti. Oheinen ruohotrimmeri/ruohoraivuri on tarkistetun mallikappaleen mukainen.

Allekirjoitettu seuraavan yrityksen puolesta: Husqvarna AB, Huskvarna, Ruotsi, 2013-12-27.

Ronnie E. Goldman, teknisen suunnittelun päällikkö. (Husqvarna AB:n valtuuttama, teknisestä dokumentaatiosta vastaava edustaja)

VAROITUS! Puhdistuslaitteet, ruohonleikkurit ja trimmerit voivat olla vaarallisia. Huolimaton tai väärä käsittely voi aiheuttaa käyttäjän tai muiden henkilöiden loukkaantumisen tai kuoleman.

Ole tarkkaavainen lentävien ja takaisinpomppaavien esineiden suhteen.

Kandke alati sobiva summutusvöimega kuulmiskaitsmeid.

Kaitseprillid

HOIATUS! Summuti sisaldab kemikaale, mis võivad olla kantserogeense toimega. Vältige kokkupuudet nende ainetega, kui summuti katki läheb või saab kahjustada.

1. Keerake kruvid kuuskantvõtmega kinni.

Rakmete kasutamine

HOIATUS! Vosalokuri kasutamisel tuleb see alati korralikult rakmete külge kinnitada. Vastasel juhul ei saa te vosalokurit ohutult juhtida. Selle tagajärjeks võib olla iseenda või teiste vigastamine. Ära kunagi kasuta rakmeid, millel on kinnitus katki.

1. Sisestage kaks kruvi kruviaukudesse.
2. Kinnitage rakmeklamber, keerates kruvid kuuskantvõtmega kinni.

Rakmete reguleerimine

ETTEVAATUST! Ärge kasutage kunagi masinat, mille summuti on rikkis või lahti.

Veenduge, et summuti poldid on tugevasti kinni.

HOIATUS! Summuti sisaldab kemikaale, mis võivad olla kantserogeense toimega. Vältige kokkupuudet nende ainetega, kui summuti katki läheb või saab kahjustada.

EHMANTIKO! OAEs oi Epyaoiec oepic kai ETIOKEUns OTo mXavnma aTaitouv EIDikn EKTaiEeun. Auto ixuei Ioiditepa yia Tov EOTIAIOPOAoopaAeiac Tou mXavntaTOc. EAv To mXavnma oc atotuxe OE KAIOIOV ato autouc Touc eEyxouc Tou NTepiypaovtai TTAPAKAT, ETIOIVWvNTE ME TOV AVTIPTPOwTO oepic. OTAV ayopace OTIOIDNTOTE ATo TA PoiovTa ma, oac EyyuOaote TN diBeoiuOtna ETAYVeALmuTIKWv ETIOKEUW KAI oepic. EAV TO KAATOtna AIAVIKs TTwAnOns Atto OTou TTPOmTeutkate To mXavna dev Eivai AVTIPTPOwTOC oepic, ZHTNOte ATo To KAAToTnma TNIeUUVon Tou TANIOIETEPOU AVITPPOWTOO epic.

IPOEIAOIOIHSH:MnVxnpoiotoiieTe eva mnyavnma Tou exi eattwamatiko EoTnAio oqawaeias.

Akoalouhnte TIG oBnyiec ELeyxou, ouvtnpnncs kai eOepic Tou TEPiypapovtai e autlv tv Evotmt. Eav to unxavnu aoc atotuxei xe kaTIOv auTOAUcTO EAEYXouc, ETIKoWvNToE avTTPOaWTO Oepic yia tv IV Etiokeun TOU.

Aσφαλειγκαζιού
