KULLANIM KILAVUZU 129R HUSQVARNA
UYARI: Bu üründen çıkan motor egzozu, Kaliforniya Eyaleti'nde kansere, doğum kusurlarına veya diğer üreme sorunlarına neden olduğu bilinen kimyasallar içermektedir.
Başlamadan önce şunlara dikkat ediniz:
Lütfen kullanım kılavuzunu okuyunuz.
UYARI: Üreticinin izni alınmadan makine tasarımında değişiklik yapılamaz. Her zaman orijinal aksesuarlar kullanınız. Onaylanmayan değişiklikler ve/veya aksesuarlar, operatör ve diğerleri için ciddi yaralanmalara veya ölüme yol açabilir.
UYARI: Temizleme testeresi, çalı tırpanı veya biçici, hatalı ya da dikkatsiz kullanılırsa tehlikeli olabilir; operatör veya diğer kişiler için ciddi ya da ölümcül yaralanmalara neden olabilir. Bu kullanım kılavuzunun içeriğini okumanız ve anlamanız son derece önemlidir.
UYARI: Uzun süre gürültüye maruz kalınması sürekli işitme bozukluğuna yol açabilir. Bu nedenle her zaman onaylanmış kulak koruma aleti kullanınız.
Sürekli bir ürün geliştirme politikasına sahibiz ve dolayısıyla önceden bildirimde bulunmaksızın ürünlerin tasarımında ve görünümünde değişiklikler yapma hakkını saklı tutarız.
Semboller
UYARI: Temizleme testeresi, çalı tırpanları ve biçiciler tehlikeli olabilir. Dikkatsiz veya hatalı kullanım, operatöre veya diğerlerine ciddi veya ölümcül yaralanmalara neden olabilir.
Lütfen kullanım kılavuzunu dikkatle okuyunuz ve makineyi kullanmadan önce talimatları anladığınızdan emin olunuz.
Her zaman kaymaz tabanlı, üzerinize tam oturan giysiler; ağır, uzun pantolonlar ve uzun kollu giysiler; ağır hizmete uygun, kaymaz eldivenler; buğu yapmayan, havalandırmalı gözlükler ya da yüz kalkanı gibi koruyucu gözlükler; güvenli olduğu onaylanmış, sert malzemeden kasklar ve kulaklarınızı korumak için ses bariyerleri (kulak tıpaları ya da susturucular) kullanınız.
Uzun saçlı olan kişiler (kişisel güvenlik açısından) saçlarını yukarıdan toplamalıdır.
Makinenin operatörü, çalışma sırasında kişilerin veya hayvanların kendisine 15 metreden fazla yaklaşmasına izin vermemelidir.
Atılan nesnelere ve seken cisimlere dikkat ediniz.
Çıkış dingilinin maks. hızı, dev/dak
Çim biçme makinesi takılı olan makinelerde bıçak sabit bir nesneye temas ettiğinde makine yana doğru şiddetli bir şekilde fırlayabilir. Bıçak bir kolu veya bacağı kesebilecek güçtedir. İnsanları ve hayvanları makineden en az 15 metre uzakta tutunuz.
Gidon konumlandırma limitlerini gösteren oklar.
Avustralya kanunlarına göre 7,5 metre uzaklıktaki ses basıncı düzeyi.
Avrupa Birliği Direktifi uyarınca çevreye yayılan gürültü emisyonu. Makinenin emisyonu Teknik Veriler bölümünde ve etiketin üstünde belirtilmektedir.
Bu ürün geçerli AB direktiflerine uygundur.
Bu ürün geçerli EAC direktiflerine uygundur.
Bu ürün Avustralya elektromanyetik uyumluluk (EMC) düzenlemelerine uygundur.
%2 (50:1) oranında karıştırılmış kurşunsuz benzin ve iki zamanlı yağ kullanınız.
Makine üzerindeki diğer semboller/etiketler belirli pazarların özel sertifikalandırma gereklilikleri ile ilgilidir.
Ne neder?
- Bıçak
- Yağ doldurma kapağı
- Ayna dişli
- Kesme donanımı koruyucusu
- Mil
- Gidon
- Gaz kontrolü
- Durdurma anahtarı
- Gaz kilidi
- Taşıma askısı kelepçesi
- Silindir kapağı
- Çalıştırma kolu
- Yakıt tankı
- Jikle kontrolü
- Hava alma haznesi
- Hava filtresi kapağı
- Gidon ayarı
- Kilit somunu
- Destek flanşı
- Destek manşeti
- Çalıştırma diski
- Biçici kafası
- Soket anahtarı
- Nakliye koruyucusu
- İngiliz anahtarı
- Kilit pimi
- Taşıma askısı
- Gaz açma düğmesi
- Gaz kablosunun ayarlanması
- Kullanım kılavuzu
Önemli
Önemli: Temizleme testeresi, çalı tırpanı veya biçici, hatalı ya da dikkatsiz kullanılırsa tehlikeli olabilir; operatör veya diğer kişiler için ciddi ya da ölümcül yaralanmalara neden olabilir. Bu kullanım kılavuzunun içeriğini okumanız ve anlamanız son derece önemlidir. - Bu makine yalnızca çim biçme, çim temizleme ve/veya orman temizleme için tasarlanmıştır. - Bu motor ünitesiyle birlikte kullanabileceğiniz tek aksesuar, "TEKNİK VERİLER" bölümünde önerdiğimiz kesme donanımıdır. Yorgunsanız, alkol aldıysanız veya görüşünüzü, karar verme mekanizmanızı ya da koordinasyonunuzu etkileyebilecek ilaç alıyorsanız makineyi asla kullanmayınız. - Makineyi aşırı soğuk, aşırı sıcak ve/veya nemli iklimler gibi ağır hava koşullarında asla kullanmayınız. - Kişisel koruyucu araçlar giyiniz. "Kişisel koruyucu araçlar" başlığı altındaki talimatları okuyunuz. - Orijinal özellikleri değiştirilecek şekilde modifiye edilmiş bir makineyi asla kullanmayınız. - Hiçbir zaman arızalı bir makineyi kullanmayınız. Bu kılavuzda belirtilen tüm kontrol, bakım ve servis talimatlarına uyunuz. Bazı bakım ve servis işlemlerinin sadece yetkili ve kalifiye teknisyenler tarafından yapılması gerekir. "BAKIM" başlığı altındaki talimatları okuyunuz. - Çalıştırmadan önce tüm kapaklar ve koruyucular takılmış olmalıdır. Buji kapağının ve kablosunun sağlam olduğundan emin olunuz. Aksi halde elektrik şokuna çarpılabilirsiniz. - Makine operatörü, çalışma sırasında insan veya hayvanların 15 metreden daha yakında bulunmamasını sağlamalıdır. Aynı çalışma alanında birkaç operatör birlikte çalıştığında, güvenli mesafe en az 15 metre olmalıdır.
UYARI: Bu makine, çalışması sırasında bir elektromanyetik alan oluşturur. Bazı koşullarda, bu alan aktif veya pasif tıbbi implantları bozabilir. Ciddi veya ölümcül yaralanma riskini azaltmak için, tıbbi implant takılı kişilerin, bu makineyi çalıştırmadan önce doktorlarına ve tıbbi implant üreticisine danışmalarını öneririz.
UYARI: Yanlış bir kesme donanımının kullanılması veya yanlış bir şekilde eğelenmiş bir bıçak, kaza riskini artırabilir.
UYARI: Çocukların makineyi kullanmasına veya yakınında bulunmasına kesinlikle izin vermeyiniz. Makine yay yüklü bir durdurma anahtarıyla donatıldığından ve çalıştırma koluna uygulanan kuvvette ve düşük hızda çalıştırılabildiğinden, bazı durumlarda küçük çocuklar dahi makineyi çalıştırmak için gereken kuvveti sağlayabilir. Bu da ciddi yaralanma riski doğurur. Bu nedenle, makine yakın gözetim altında olmadığında buji kapağı çıkarılmalıdır.
Kişisel koruyucu araçlar
UYARI: Makineyi her kullandığınızda, onaylanan tipte kişisel koruyucu araçlar kullanmalısınız. Kişisel koruyucu araçlar yaralanma riskini ortadan kaldırmaz, ancak bir kaza durumunda yaralanmanın ciddiyetini azaltacaktır. Doğru ekipmanı seçmek için satıcınızdan yardım isteyiniz.
UYARI: Kulak koruma aygıtı taktığınızda, uyarı sinyalleri veya bağırma seslerini dinleyiniz. Motor durur durmaz kulak koruma aygıtınızı hemen çıkarınız.
Kask
Temizlenen çalı 2 metreden uzunsa kask giyilmelidir.
■ Kulak Koruma Aygıtı
Yeterli gürültü azaltması sağlayan kulak koruma aygıtını takınız.
Koruyucu Gözlük
Daima onaylanmış bir koruyucu gözlük takınız. Vizör kullandığınızda onaylı koruma gözlüğünü de takmanız gerekir. Onaylı koruma gözlüğü Avrupa'da EN 166, ABD'de ANSI Z87 ve Kanada'da CSA Z94 ile uyumlu olmalıdır.
Eldivenler
Eldivenler kesme donanımlarının takılması gibi işlemler sırasında gerektiğinde giyilmelidir.
Botlar
Kaymayan ve sağlam botlar giyiniz.
Kıyafet
Sağlam kumaşlardan yapılmış kıyafetler giyiniz, çalılara ve dallara takılabilecek bol kıyafetler giymekten kaçınınız. Her zaman ağır, uzun pantolonlar giyiniz. Takı takmayınız; şort, sandalet giymeyiniz veya çıplak ayakla dolaşmayınız. Saçlarınızı omuz hizasından yukarıda tutunuz.
■ İlk Yardım Kiti
İlk yardım kiti, temizleme testeresi, çalı tırpanı veya biçici operatörleri tarafından taşınmalıdır.
Makinenin Güvenlik Donanımı
Bu bölümde, makinenin güvenlik donanımı, bunun amacı ve ürünü düzgün çalıştırabilmeniz için bakım ve kontrollerin nasıl yürütülmesi gerektiği açıklanmaktadır. Donanımın makinedeki yerlerini görmek için "NE NEDİR?" bölümüne bakınız.
Eğer makine bakımı DOĞRU olarak yapılmazsa ve servis ve/veya tamir işlemleri profesyonel olarak uygulanmazsa makinenin kullanım ömrü azalabilir ve kaza riski olasılığı artabilir. Daha fazla bilgiye ihtiyaç duyarsanız lütfen size en yakın servise başvurunuz.
ÖNEMLİ! Makinenin servis ve onarım işlemlerinin tümü özel eğitim gerektirir. Bu durum özellikle makinenin güvenlik donanımı için geçerlidir. Eğer makineniz aşağıda açıklanan kontrollerden herhangi birinde arıza verirse servis noktasıyla iletişime geçin. Herhangi bir ürünümüzü satın aldığınızda profesyonel tamir ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Eğer makinenizi satan bayii servis hizmetleri sunmuyorsa size en yakın servis noktasının adresini sorunuz.
UYARI: Asla hatalı güvenlik ekipmanına sahip bir makine kullanmayınız.
Bu bölümde açıklanan kontrol, bakım ve servis talimatlarına uygun hareket ediniz. Eğer makineniz aşağıda açıklanan kontrollerden herhangi birinde
arıza verirse tamir ettirmek için servis noktanızla iletişime geçiniz.
Gaz kilidi
Gaz kilidi, gaz kontrolünün yanlışlıkla çalıştırılmasını önlemek üzere tasarlanmıştır. Kilide (A) bastığınızda (yani, kulpu tuttuğunuzda) gaz kontrolünü (B) serbest bırakır. Kulpu bıraktığınızda gaz kontrolü ve gaz kilidi orijinal konumlarına geri döner. Bu hareket, iki bağımsız dönüşlü yay tarafından kontrol edilir. Bu düzenleme, rölanti ayarında gaz kontrolünün otomatik olarak kilitlendiği anlamına gelir.
Gaz kilidi serbest bırakıldığında gaz kontrolünün rölanti konumuna sabitlendiğinden emin olunuz.
Gaz kilidine basınız ve serbest bıraktığınızda ilk konumuna geri döndüğünden emin olunuz.
Gaz kontrolünün ve gaz kilidinin serbestçe hareket edip etmediğini, dönüş yaylarının düzgün çalışıp çalışmadığını kontrol ediniz.
"Çalıştırma" başlığı altındaki talimatları okuyunuz. Makineyi çalıştırınız ve tam gaz veriniz. Gazı serbest bırakınız ve kesme donanımının durup hareketsiz kaldığını kontrol ediniz. Kesme
donanımı gaz rölanti konumundayken dönerse karbüratör rölanti ayarı kontrol edilmelidir. "BAKIM" başlığı altındaki talimatları okuyunuz.
Durdurma anahtarı
Durdurma anahtarına basıp serbest bıraktığımızda motorun durduğundan emin olunuz.
Kesme donanımı koruyucusu
Bu koruyucu, gevşek nesnelerin operatöre sıçramasını önlemeyi amaçlar. Koruyucu ayrıca operatörü kesme donanımına yanlışlıkla temas etmekten de korur.
Koruyucunun hasarsız olduğunu ve çatlak olmadığını kontrol ediniz. Darbeye maruz kaldıysa veya çatladıysa koruyucuyu değiştiriniz.
Daima, kullandığınız kesme donanımı için önerilen koruyucuyu kullanınız. "TEKNİK VERİLER" bölümüne bakınız.
UYARI: Kesme donanımını onaylanmış bir koruyucu olmadan hiçbir zaman kullanmayınız. "TEKNİK VERİLER" bölümüne bakınız. Hatalı veya arızalı bir koruyucu takılması ciddi yaralanmaya neden olabilir.
Yanlış dolanmış biçici kablonun veya hatalı kesme donanımının kullanılması titreşim düzeyini artırır.
UYARI: Titreşime aşırı ölçüde maruz kalmak, dolaşım bozukluğu olan kişilerde dolaşım veya sinir sistemi hasarına yol açabilir. Titreşime aşırı maruz kalma belirtileri yaşıyorsanız doktorunuzla iletişime geçiniz. Bu belirtilerden bazıları uyuşma, his kaybı, karıncalanma, iğnelenme, acı, güç kaybı, ten renginde veya durumunda değişikliktir. Bu belirtiler genelde parmaklarda, ellerde veya bileklerde görülür. Düşük sıcaklıklarda risk artar.
Taşıma askısı çabuk çıkartma düğmesi
Kendinizi makineden ve taşıma askısından hızla kurtarmanızı gerektiren acil durumlar için taşıma askısının ön kısmında bir çabuk çıkartma düğmesi bulunur.
"Taşıma askısının ayarlanması" başlığı altındaki talimatları okuyunuz.
Taşıma askısı kayışlarının doğru şekilde konumlandırıldığını kontrol ediniz. Taşıma askısı ve makine ayarlandıktan sonra, çabuk çıkartma düğmesinin düzgün çalıştığını kontrol ediniz.
Susturucu
Susturucu aparatı, gürültü düzeyini azaltmak ve egzoz gazlarını operatörden uzağa atmak için tasarlanmıştır.
DİKKAT! Susturucu, zararlı egzoz gazlarını azaltıcı özelliği olan bir katalitik dönüştürücü ile donatılmıştır.
Sıcak ve kuru iklimli ülkelerde, yüksek yangın riski söz konusudur. Bu nedenle, kıvılcım önleyici ızgarası olan susturucular monte ederiz.
Makinenizdeki susturucuya bu tür bir ızgaranın takılıp takılmadığını kontrol ediniz.
Susturucularda makinenizin kontrol, bakım ve servis talimatlarına uymanız çok önemlidir. Hatalı susturucu bulunan bir makineyi asla kullanmayınız.
Susturucunun makineye sıkıca takıldığını düzenli olarak kontrol ediniz.
UYARI: Susturucunun içerisi kanserojen özellikli kimyasal madde içerebilir. Susturucu hasarlıysa bu elemanlara temas etmekten kaçının.
UYARI: Motor egzozu dumanları, karbon monoksit zehirlenmesine neden olabilecek karbon monoksit içerir. Makineyi kapalı yerlerde veya havalandırması yetersiz olan yerlerde çalıştırmayınız veya kullanmayınız.
UYARI: Motordan gelen egzoz dumanları sıcaktır ve bir yangına neden olabilecek kıvılcımlar içerebilir. Makineyi kapalı yerlerde veya yanıcı maddeler yakınında asla çalıştırmayınız.
■ Kilit somunu
Bazı kesme donanımı tiplerini sabitlemek amacıyla bir kilit somunu kullanılır.
Somunu takarken kesme donanımının dönme yönünün aksi yönünde sıkınız. Somunu çıkarmak için kesme donanımıyla aynı yönde döndürünüz. (Somun soldan dişlidir.) Somunu lokma anahtar kullanarak sıkınız.
Kilit somununun içindeki naylon kat elinizle döndürmenize izin verecek kadar az aşınmış olmalıdır. İç kat en az 1,5 Nm değerinde direnç vermelidir. Somun yaklaşık 10 kere takıldıktan sonra değiştirilmelidir.
Kesme donanımı
Bu bölümde aşağıdaki işlemler için kesme donanımınızı nasıl seçip bakım yapacağınız anlatılmaktadır:
- Bıçak saplanması riskinin azaltılması. Maksimum kesme performansı elde edilmesi. Kesme donanımı ömrünün uzatılması.
ÖNEMLİ:
Kesme donanımını yalnızca önerdiğimiz koruyucularla kullanınız. "TEKNİK VERİLER" bölümüne bakınız. - Bıçak kablosunu DOĞRU şekilde yükleme yöntemini ve DOĞRU kablo çapını kontrol etmek için kesme donanımı talimatlarına bakınız. - Bıçağın dişlerini doğru şekilde bileylenmiş BİÇİMDE tutunuz. Önerilerimizi takip ediniz. Ayrıca bıçak ambalajı üzerindeki talimatlara da bakınız. - Doğru bıçak ayarını koruyunuz. Talimatlarımıza uyunuz ve önerilen eğe kılavuzunu kullanınız.
UYARI: Kesme donanımı üzerinde bir işlem yapmadan önce motoru durdurunuz. Kesme donanımının dönmesinin tamamen durduğundan emin olunuz. Kabloyu bujiden ayırınız.
UYARI: Yanlış bir kesme donanımının kullanılması veya yanlış bir şekilde bileylenmiş bir bıçak geri tepme riskini artırabilir.
Kesme donanımı
Çim bıçakları ve çim kesiciler büyük çimleri kesmek için kullanılır.
Bıçak kafası çim biçmek için kullanılır.
Genel kurallar
Kesme donanımını yalnızca önerdiğimiz koruyucularla kullanınız. "TEKNİK VERİLER" bölümüne bakınız.
Bıçağın dişlerini DOĞRU şekilde bileylenmiş biçimde tutunuz. Talimatlarımıza uyunuz ve önerilen eğe kılavuzunu kullanınız. Yanlış şekilde bileylenmiş veya hasarlı bıçak kaza riskini artırır.
Kesme donanımında hasar veya çatlak olup olmadığını kontrol ediniz. Hasarlı bir kesme donanımı mutlaka değiştirilmelidir.
Çim kesicilerin ve çim bıçaklarının bileylenmesi
- Doğru bileyleme talimatları için kesme donanımı ambalajına bakınız. Bıçakları ve kesicileri tek kesimli yüz eğe kullanarak bileyiniz.
- Bıçağın dengesini korumak için bütün kenarları eşit miktarda bileyiniz.
UYARI: Eğilmiş, bükülmüş, çatlak, kırık veya başka bir şekilde hasar görmüş bıçakları mutlaka değiştiriniz. Bükülmüş bir bıçağı yeniden kullanmak üzere asla düzeltmeyiniz. Yalnızca belirtilen türden orijinal bıçaklar kullanınız.
Biçici kafası
ÖNEMLİ: Biçici kablosunun silindir etrafında sıkıca ve eşit şekilde dolandığından her zaman
emin olunuz; aksi halde makine zararlı olabilecek titreşimler üretebilir.
- Sadece tavsiye edilen kesme donanımlarını kullanınız. "TEKNİK VERİLER" bölümüne bakınız. Küçük makineler genelde küçük biçici kafaları gerektirirken, büyük makineler büyük biçici kafaları gerektirir. Bunun nedeni, biçici kablosu ile temizlik yapıldığı sırada, motorun biçici kablosunu biçici kafasından yana doğru atmasının ve temizlemekte olan çim direncini aşabilmesinin gerekmesidir.
- Biçici kablosunun uzunluğu da önemlidir. Uzun biçici kabloları, aynı çapta daha kısa biçici kablolarından daha fazla motor gücü gerektirir.
- Biçme koruyucusu üzerindeki testerelerin sağlam olduğundan emin olunuz. Bu, biçici kablosunu uygun uzunlukta kesmek için kullanılır.
- Biçici kablosunun ömrünü uzatmak için birkaç gün suya bastırılabilir. Böylece kablo daha uzun süre dayanabilecek şekilde sertleşir.
MONTAJ
NOT: Cihazın bu kılavuzda gösterilen şekilde doğru biçimde monte edildiğinden emin olun.
Gidonun takılması
- Gaz kolunun arkasındaki vidayı çıkartınız.
- Gaz kolunu gidonun sağ tarafına doğru kaydırınız (şekle bakınız).
- Gaz kolundaki vida deliğini gövdedeki delikle aynı hizaya getiriniz.
- Vidayı gaz kolun arkasındaki deliğe takınız.
- Vidayı kol ve gidonun içinden vidalayınız. Vidayı sıkınız.
- Montaj elemanlarını şekildeki gibi takınız.
UYARI: Gidon, montaj elemanları emniyetli çalışma konumunu koruyabilmek için mil üzerindeki oklar arasında takılmalıdır.
- Vidaları bir İngiliz anahtarıyla sıkınız.
Taşıma askısının takılması
UYARI: Çalı tırpanı kullanılırken mutlaka taşıma askısına sağlam şekilde sabitlenmelidir. Aksi halde, çalı tırpanını emniyetli bir şekilde kontrol edemezsiniz. Hatta kendinizi ya da başkalarını yaralayabilirsiniz. Çabuk çıkarma düğmesi bozuk olan bir taşıma askısını asla kullanmayınız.
Cihazı kullanmadan önce, motor tamamen durur haldeyken taşıma askısının ve gidonun ayarlamaları mutlaka yapılmalıdır.
Taşıma askı kelepçesinin takılması
- Taşıma askısının üst kelepçesini milin üzerine ve alt kelepçesini de milin altına yerleştiriniz. Üst ve alt kelepçe vida deliklerini hizalayınız. Kelepçe, mil üzerindeki okun üstüne takılmalıdır (şekle bakınız).
NOT: Gaz kablosunu, taşıma askısı kelepçesindeki yuvasına vidaları sıkmadan önce yerleştiriniz.
- İki vidayı deliklerine takınız.
- Vidaları İngiliz anahtarı ile sıkarak taşıma askısının kelepçesini sabitleyiniz.
Taşıma askısının ayarlanması
Taşıma askısının ön kısmında, erişimi kolay bir çabuk çıkartma düğmesi bulunmaktadır. Makine ve taşıma askısının acilen çıkartılmasını gerektirecek durumlarda çabuk çıkartma düğmesini kullanınız.
Yükün omuzlarınıza dağıtılması
İyi ayarlanmış bir taşıma askısı ve makine, çalışmayı çok daha kolay hale getirir.
Taşıma askısını takınız. Taşıma askısını en uygun çalışma pozisyonuna ayarlayınız. Ağırlık her iki omzunuza eşit binecek şekilde yan kayışların gerginliğini ayarlayınız.
NOT: Cihazın dengeli durması için, mil üzerindeki taşıma askı kelepçesini yeniden konumlandırmanız gerekebilir.
Doğru yükseklik
Taşıma askısını kesme donanımı yere paralel olacak şekilde ayarlayınız.
Doğru denge
Kesme donanımını hafifçe yere bırakınız. Çim bıçağı kullanıyorsanız taş ve benzerine teması önlemek için yerden 10 santimetre yüksekte dengelenmiş olmalıdır. Taşıma askısı kelepçesini, cihazı doğru olarak dengeleyecek şekilde ayarlayınız.
Bıçakların ve biçici kafasının tanımlanması
- Kesme donanımını takarken çalıştırma diskinin/destek flanşının yükseltilmiş kısmının kesme donanımının orta deliğine doğru şekilde yerleştirilmesi çok önemlidir. Eğer kesme donanımı yanlış bir şekilde takılırsa ciddi ve/veya ölümcül yaralanmaya neden olabilir.
UYARI: Kesme donanımını onaylanmış bir koruyucu olmadan hiçbir zaman kullanmayınız. "TEKNİK VERİLER" bölümüne bakınız. Hatalı veya arızalı bir koruyucu takılması ciddi yaralanmaya neden olabilir.
ÖNEMLİ: Çim biçme makinesi kullanılacaksa makineye doğru gidonun, bıçak koruyucusunun ve taşıma askısının takılmış olması gerekir.

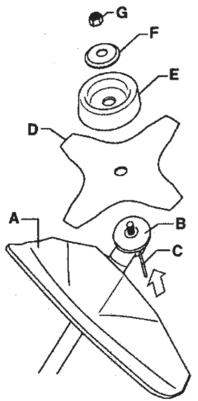

Bıçak koruyucusunun, çim bıçağının ve çim kesicinin takılması
- Bıçak koruyucusunu/kombinasyon koruyucusunu (A) mil üzerindeki tertibata geçiriniz ve civata ile sıkıştırınız.
DİKKAT! Önerilen biçme koruyucusunu kullanınız. Teknik veriler bölümüne bakınız.
- Çalıştırma diskini (B) çıkış mili üzerine takınız.
- Çalıştırma diskindeki deliklerden biri dişli kovanındaki ilgili deliğe denk gelinceye kadar bıçak milini döndürünüz.
- Kilit pimini (C) deliğe geçirerek mili kilitleyiniz.
- Bıçağı (D), destek manşetini (E) ve destek flanşını (F) çıkış mili üzerine yerleştiriniz.
- Somunu (G) oturtunuz. Somun 35-50 Nm (3,5-5 kpm) torkla sıkılmalıdır. Alet takımındaki soket anahtarını kullanınız. İngiliz anahtarının milini bıçak koruyucusuna mümkün olduğu kadar yakın tutunuz. Somunu sıkmak için İngiliz anahtarını dönme yönünün aksi yönünde çeviriniz (NOT: soldan dişli).
Biçme koruyucusunun ve biçici kafasının takılması
- Biçici kafasıyla kullanılacak. Doğru biçme koruyucusunu (A) takınız. Biçme koruyucusunu/kombinasyon koruyucusunu mil üzerindeki tertibata geçiriniz ve civata (D) ile sıkınız.
- Çalıştırma diskini (B) çıkış mili üzerine takınız.
- Çalıştırma diskindeki deliklerden birisi dişli kovanındaki ilgili deliğe denk gelinceye kadar mili döndürünüz.
- Kilit pimini (C) deliğe geçirerek mili kilitleyiniz.
MONTAJ
- Biçici kafasını (H) dönme yönünün tersine döndürerek vidalayınız.
- Çıkarmak için bu talimatları tersten uygulayınız.
Yakıt güvenliği
Aşağıdaki koşullarda makineyi asla çalıştırmayın:
- Üzerine yakıt bulaştırdıysanız. Bulaşan yakıtı siliniz ve kalan yakıtın buharlaşmasını bekleyiniz. Kendi üzerinize veya kıyafetlerinize yakıt bulaştırdıysanız kıyafetlerinizi değiştirin. Vücudunuzun yakıta temas eden bölgelerini yıkayınız. Su ve sabun kullanınız.
- Makine yakıt sızdırıyorsa. Depo kapağında ve yakıt hattında sızıntı olup olmadığını düzenli olarak kontrol ediniz.
Taşıma ve muhafaza
- Makineyi ve yakıtı; elektrikli makineler, elektrik motorları, elektrik röleleri/anahtarları veya kazanlar gibi kaynaklardan gelen kıvılcım veya çıplak ateşle, sıcaklık veya dumanlarla temas etmeyecek şekilde muhafaza ediniz ve taşıyınız.
- Yakıtı muhafaza ederken ve taşırken her zaman bu amaçla üretilmiş ve onaylanmış konteynırlar kullanınız.
- Makineyi uzun süre muhafaza edecekseniz yakıt tankının boş olması gerekir. Fazla yakıtın atılacağı yerleri öğrenmek için yakınınızdaki bir benzin istasyonuyla iletişime geçin.
- Uzun süreli muhafaza öncesinde makinenin temizlendiğinden ve tam bakım yapıldığından emin olunuz.
- Nakliye koruması, makine taşınırken veya muhafaza edilirken kesme donanımına her zaman takılı olmalıdır.
- Motorun istenmeden çalışmasını önlemek için makine yakın gözetim altında ve bakım işleminde değilse uzun süreli muhafaza sırasında buji kapağı her zaman çıkarılmış olmalıdır. Nakliye sırasında makineyi emniyete alınız.
UYARI: Yakıtı taşırken dikkatli olunuz. Yangın, patlama ve duman soluma risklerinin olduğunu unutmayınız.
Yakıt
DİKKAT: Makine iki zamanlı motor ile donatılmıştır ve daima benzin ile iki zamanlı motor yağı karışımı kullanılarak çalıştırılmalıdır. Doğru karışımın elde edilebilmesi için karıştırılacak yağ miktarının hassas şekilde ölçülmesi önemlidir. Az miktarda yakıt karıştırılıyorsa küçük yanlışlıklar bile karışımdaki oranları belirgin şekilde etkileyebilir.
UYARI: Yakıt ve yakıt buharı yanıcıdır ve solunduğunda veya ciltle temas etmesine izin verildiğinde ciddi yaralanmalara neden olabilir. Bu nedenle, yakıtla işlem
yapılırken dikkatli olun ve yeterli havalandırma olduğundan emin olun.
Benzin
DİKKAT: Her zaman iyi kaliteli benzin/yağ karışımı (en az 90 oktan) kullanınız. Mümkünse alkil benzin olarak da bilinen düşük emisyonlu benzin kullanınız.
- Önerilen en düşük oktan oranı 90 oktandır. Motorun 90'dan düşük bir oktanla çalıştırılması vuruntuya neden olabilir. Bu da yüksek motor ısısına neden olur ve ciddi motor hasarlarına yol açabilir.
- Yüksek motor hızında devamlı çalışırken daha yüksek oktan değeri önerilir.
İki zamanlı yağ
- En iyi performansı ve motor dayanıklılığını sağlamak üzere hava soğutmalı iki zamanlı motorlarımız için özel olarak üretilmiş olan Husqvarna XP yağ tercih edilir. Yakıta karıştırırken yalnızca yüksek kaliteli tam sentetik iki zamanlı yağ kullanınız.
- Su soğutmalı motorlar için üretilen ve bazen dışarı yağı veya deniz yağı (TCW puanlı) olarak da adlandırılan iki zamanlı yağı hiçbir zaman kullanmayınız.
- Dört zamanlı motorlar için üretilen yağları hiçbir zaman kullanmayınız.
Karıştırma
Karıştırma oranı 50:1'dir. - Benzini ve yağı daima yakıt için özel temiz bir kap içinde karıştırınız. - Her zaman kullanılacak benzinin yarısını doldurarak başlayınız. Daha sonra tüm yağı ekleyiniz. Yakıt karışımını karıştırınız (çalkalayınız). Kalan benzini ekleyiniz. Yakıt karışımını makinenin yakıt tankına doldurmadan önce iyice karıştırınız (çalkalayınız).
| Benzin, litre | iki zamanlı yağ, ml |
| 4 (1) | 77 (2,6) |
| 8 (2) | 154 (5,2) |
- Bir seferde bir ay yetecek kadardan fazla karışım yapmayınız. Eğer makine uzunca bir süre kullanılmazsa yakıt tankı boşaltılmalı ve temizlenmelidir.
UYARI: Katalitik dönüştürücülü susturucu kullanım esnasında ve sonrasında çok sıcaktır. Bu ayrıca boşta çalışma için de geçerlidir. Özellikle yanıcı maddelerin ve/veya buharların yakınında çalışırken yangın tehlikesine karşı dikkatli olun.
Yakıt Doldurma
| ! UYARI: AşaqIDaki ünlçın riskini azaltır: |
| · Yakınt)yakinindasağara icçmeyiniz veya icak nesneler bulundurmayınüz. |
| · Yakit ikmalinden.Once motoru mutlaka kapatınüz. |
| · Yakit ikmalden once motoru mutlaka durdurunuz ve bircak dokka soğumasınibekleyinüz. |
| · Yakit ikmali sirasindo, fazla basincin;cikmasını-SAğlamak icin depo kapaşıyavassaçınüz. |
| · Yakit ikmalden sonra depo kapaşıdikkatlice sikelız. |

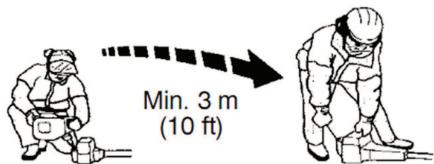

| · Makineyi calistirmadan once mutlaka yakit ikmali alanindan uzaklastirinüz. |
- Depo kapağının çevresini temizleyiniz. Tankın kırık olması çalışma sırasında sorunlara neden olabilir. Tankı doldurmadan önce konteyneri çalkalayarak yakıtın iyice karışmasını sağlayınız.
ÇALIŞTIRMA VE DURDURMA
Çalıştırmadan önce kontrol ediniz.
- Dişlerin altında veya orta delikte çatlaklar oluşmadığından emin olmak için bıçağı kontrol ediniz. Çatlaklar oluşmasının en yaygın nedeni bileyleme sırasında dişlerin altında keskin köşeler oluşması veya bıçağın körleşmiş dişlerle kullanılmasıdır. Çatlak bulunursa bıçağı çıkartınız.
- Destek flanşının aşırı çalışma veya aşırı sıkma nedeniyle çatlamadığını kontrol ediniz. Destek flanşı çatladıysa değiştiriniz.
- Kilit somununun sabit gücünü kaybetmediğinden emin olunuz. Somun kilidinin en az 1,5 Nm'de yerinde kilitleme gücü olmalıdır. Kilit somununun sıkma torku 35-50 Nm aralığında olmalıdır.
- Biçici kafasının ve binek koruyucusunun hasarsız ve sağlam olduğunu kontrol ediniz. Darbe almış veya çatlamışsa biçici kafasını veya binek koruyucusunu değiştiriniz.
- Makineyi koruyucu olmadan veya bozuk bir koruyucuyla asla kullanmayınız.
- Makineyi çalıştırmadan önce tüm kapaklar düzgün şekilde takılmış ve hasarsız olmalıdır.
Çalıştırma ve durdurma
UYARI: Tam kavrama, kavrama kapağı ve mil makine çalıştırılmadan önce takılmalıdır, aksi halde parçalar fırlayabilir ve yaralanmaya neden olabilir.
Makineyi çalıştırmadan önce mutlaka yakıt ikmali alanından uzaklaştırınız.
Makineyi düz bir yüzeye yerleştiriniz.
Kesme donanımının herhangi bir nesneyle temas etmediğinden emin olunuz.
Çalışma alanında yetkili olmayan kişilerin olmadığından emin olunuz, aksi halde ciddi yaralanmalar olabilir. Güvenli mesafe 15 metredir.
Soğuk motor

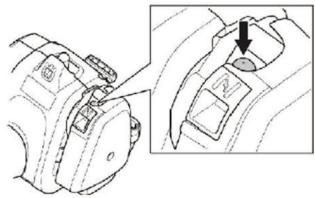

- Hava alma haznesi: Yakıt diyaframa dolmaya başlayana kadar hava supabına tekrar tekrar basınız (yaklaşık 10 kere). Diyaframın tam olarak dolması gerekmez.

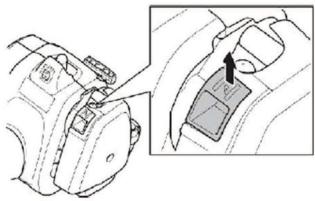

- Jikle: Jikle kontrolünü jikle konumuna getiriniz.
UYARI: Jikle konumunda motor jikle ile çalıştırıldığı zaman, kesme donanımı derhal dönmeye başlar.
- Sol elinizi kullanarak makine gövdesini zeminin üzerinde tutunuz (DİKKAT! Ayağınızla değil). Çalıştırma kolunu tutunuz ve hafif bir direnç hissedinceye kadar ipi sağ elinizle yavaşça çekiniz (çalıştırıcı, dişli çark mandallarını kavrar). Çalıştırma ipini asla elinize sarmayınız.
NOT! Motoru çalıştırmayı denerken gaz kontrolünü sıkıştırmayınız.
NOT! Çalıştırma ipini tamamen dışarı çekmeyiniz ve kordon tamamen dışarı çekilmiş durumdayken çalıştırma kolunu bırakmayınız.
Aksi halde makine zarar görebilir. Motor çalışmaya başlayana kadar ipi çekmeye devam ediniz (veya maksimum 3 çekiş).
ÇALIŞTIRMA VE DURDURMA
- Motor çalışırsa ya da çalışır gibi olursa jikle kolunu çalıştırma konumuna indiriniz.
- Motor çalışmaya başlayıncaya dek ipi kuvvetli bir şekilde çekmeye devam ediniz.
- Motor çalıştıktan sonra, tam gaz uygulamadan önce motorun 30 saniye ısınmasını bekleyiniz.
Sıcak motor
- Hava alma haznesi: Yakıt diyaframa dolmaya başlayana kadar hava supabına tekrar tekrar basınız (yaklaşık 10 kere). Diyaframın tamamen dolması gerekmez.
- Motor çalışmaya başlayana kadar ipi çekmeye devam ediniz (veya maksimum 3 çekiş).
Çalıştırıcı gaz kilidi olan gaz kollarında:
Önce gaz kilidine ve gaz tetiğine basarak ve sonra gaz açma düğmesine (A) basarak gaz ayarını çalıştırma konumuna getiriniz. Sonra gaz kilidini ve gaz tetiğini bırakınız, ardından gaz açma düğmesini de bırakınız. Gaz verme fonksiyonu böylece aktive edilmiştir. Motoru tekrar rölantiye almak için gaz kilidine ve gaz tetiğine yeniden basınız.
Durdurma
Durdurma anahtarını itip bırakarak motoru durdurunuz.
DİKKAT! Durdurma anahtarı otomatik olarak çalıştırma konumuna döner. İstemeden çalıştırmayı önlemek için montaj, kontrol ve/veya bakım esnasında buji kapağı bujiden çıkarılmalıdır.
UYARI: Jikle kapalı konumdayken motor jikle ile çalıştırıldığı zaman, kesme donanımı derhal dönmeye başlar.
ÖNEMLİ!
Bu bölümde, biçicilerle çalışırken dikkat edilmesi gereken temel güvenlik önlemleri açıklanmaktadır. Nasıl devam etmeniz gerektiği konusunda emin olmadığınız bir durumla karşılaşırsanız bir uzmana danışmalısınız. Yetkili satıcı ile görüşünüz.
Yapabileceğinizin ötesinde olduğunu düşündüğünüz hiçbir çalışmayı yapmayınız.
Kullanmadan önce orman temizleme, çim temizleme ve çim biçme arasındaki farkı anlamanız gerekir.
Temel güvenlik kuralları
Etrafınıza bakınız:
- İnsanların, hayvanların veya diğer nesnelerin makine kontrolünüzü kaybetmenize neden olmamasını sağlayınız.
- İnsanların, hayvanların vs. kesme donanımına veya kesme donanımından fırlayan nesnelere değmemesini sağlayınız.
DİKKAT! Bir kaza durumunda yardım isteyemeyecekseniz makineyi kullanmayınız.
- Yoğun sis, sağanak yağış, şiddetli rüzgar, aşırı soğuk vs. gibi kötü hava koşullarında makineyi kullanmayınız. Kötü hava koşullarında çalışmak yorucudur ve beraberinde buzlu zemin, öngörülemeyen devrilme yönü gibi ilave riskler getirir.
- Güvenli bir şekilde hareket edebildiğinizden ve ayakta durabildiğinizden emin olunuz. Aniden hareket etmeniz gerekmesi halinde, olası engelleri (kökler, taşlar, dallar, hendekler vs.) kontrol ediniz. Meyilli yüzeyde çalışırken daha dikkatli olunuz.
- Başka bir alana geçmeden önce motoru kapatınız. Donanımı bir mesafe boyunca taşımadan veya nakletmeden önce nakliye koruyucusunu takınız.
- Motor çalışırken veya kesme donanımı dönerken makineyi asla yere bırakmayınız.
Temizlemenin temelleri
Her zaman doğru donanımı kullanınız. - Donanımın iyi ayarlandığından emin olunuz. - Temel güvenlik önlemlerini takip ediniz. - Çalışmanızı dikkatli bir şekilde organize ediniz. - Bıçakla kesme işlemine başlarken daima tam gaz kullanınız.
Her zaman keskin bıçaklar kullanınız. - Taşlara dikkat ediniz. - Her çalışma işleminden sonra motoru mutlaka rölantiye alınız. Motorda yük olmadan uzun süre tam gaz çalıştırma ciddi motor hasarlarına neden olabilir.
UYARI: Ne makine operatörü ne de başka bir kimse, motor çalışır haldeyken veya kesme donanımı dönerken kesme malzemesini çıkarmaya çalışmamalıdır çünkü bu durum ciddi yaralanmalara neden olabilir. Bıçak milinin etrafına dolanan nesneleri çıkarmadan önce motoru ve kesme donanımını kapatınız ve kablonun buji bağlantısını kesiniz, aksi halde yaralanma riski söz konusudur. Kullanım esnasında dişli sıcak olabilir ve kullanımdan sonra da bu durum bir süre devam edebilir. Soğumasını bekleyiniz. Eğer dokunursanız yanabilirsiniz.
UYARI: Savrulan nesnelere dikkat ediniz. Daima onaylanmış bir koruyucu gözlük takınız. Asla kesme donanımı koruyucusu üzerine eğilmeyiniz. Taşlar, çöpler vs. gözlere fırlayabilir ve körlüğe veya ciddi yaralanmalara neden olabilir. Yetkili olmayan kişileri uzakta tutunuz. Çocuklar, hayvanlar, izleyenler ve yardımcı kişiler güvenlik bölgesinin 15 metre dışında tutulmalıdır. Eğer herhangi bir kimse yaklaşırsa makineyi derhal durdurunuz. Güvenlik bölgesi içinde kimsenin bulunmadığından emin olmadan makineyi asla savurmayınız. UYARI: Bazen koruma ve kesme donanımı arasına dal ve çim parçaları sıkışır. Temizlik öncesinde her zaman makineyi durdurun.
Çim bıçağı kullanarak çimin temizlenmesi
Çim bıçakları ve çim kesiciler odunsu köklerde kullanılmamalıdır. - Çim bıçağı her türlü yüksek ve kalın çimler için kullanılır. - Çim yanlara doğru bir sallama hareketiyle kesilir; sağdan sola hareket temizleme darbesi, soldan sağa hareket geri dönüş darbesidir. Kesme işlemini bıçağın sol kenarının (saat 8 ve 12 yönleri arasında) yapmasını sağlayınız.
Çim temizleme sırasında bıçak sola doğru açılandırılırsa çim bir hat üzerinde birikir ve örneğin tırmıkla toplamak daha kolay olur. Ritmik bir şekilde çalışınız. Ayaklarınızı ayırarak sağlam basınız. Geri dönüş darbesinden sonra ileri gidiniz ve yeniden sağlam bir şekilde durunuz. Destek manşetinizi hafifçe eğik bırakınız. Bıçağın yere çarpmasını önlemek için kullanılır. - Aşağıdaki talimatları izleyerek nesnelerin bıçak etrafına dolanması riskini azaltınız:
Her zaman tam gazda çalışınız. - Geri dönüş darbesi sırasında, önceden kesilen malzemeye dikkat ediniz.
- Motoru durdurunuz, taşıma askısını çıkarınız ve kesilen malzemeyi toplamadan önce makineyi yere bırakınız.
Bıçaklı kafayı kullanarak çimin biçilmesi
Biçme
- Biçici kafasını zemin yüzeyinin hemen üstünde tutunuz. Bu çalışma, GPC ile çalışan biçici kablosunun ucundadır. Biçici kablosunun kendi hızında çalışmasına izin veriniz. Biçici kablosunu asla kesilecek alana bastırmayınız.
- Biçici kablosu kolayca çimi çıkarabilir ve duvarlar, parmaklıklar, ağaçlar ve kaldırım kenarlarındaki yabani otları biçebilir, ancak ağaçlar ve çalılar üzerindeki hassas kabuklara ve parmaklık direklerine zarar verebilir.
- Bitkilerin zarar görme riskini azaltmak için biçici kablosunun boyu 10-12 cm'ye kısaltılabilir ve motor hızı düşürülebilir.
- Biçme işlemini yaparken tam gazdan daha düşük bir hız kullanınız, böylece biçici kablosunun ömrü daha uzun olur ve biçici kafasındaki aşınma azalır.
Temizleme
Temizleme tekniği istenmeyen tüm bitkileri çıkarır. Biçici kafasını yerin hemen üstünde tutunuz ve eğiniz. Biçici kablosunun ucunun ağaçların, direklerin, heykellerin ve benzeri nesnelerin etrafında yere çarpmasına izin veriniz. ÖNEMLİ! Bu teknik, biçici kablosundaki aşınmayı artırır.
- Biçici kablosu taşlar, tuğlalar, beton, metal parmaklıklar vs. üzerinde çalışırken, aşınır ve ahşap parmaklıklardakinden daha çabuk aşınır ve daha fazla ileri götürülmesi gerekir.
Kesme
- Biçici, normal bir çim biçme makinesi ile ulaşılması zor olan çimleri kesmek için idealdir. Kesim yaparken biçici kablosunu yere paralel tutunuz. Çimenlik alanı harap edeceğinden ve alete zarar vereceğinden, biçici kafasını zemine bastırmamaya dikkat ediniz.
Normal kesim prosedürleri esnasında biçici kafasının devamlı yere temas etmesine izin vermeyiniz. Devamlı temas etmesi hasara neden olabilir ve biçici kafasını aşındırır.
Süpürme
- Geri dönüş kablosunun fan etkisi hızlı ve kolay temizleme için kullanılabilir. Biçici kablosunu süpürülecek olan alanın üstünde ve yere paralel tutunuz ve biçiciyi ileri geri hareket ettiriniz.
- Kesme ve süpürme yaparken en iyi sonucu elde etmek için tam gazı kullanmalısınız.
UYARI: Ne makine operatörü ne de başka bir kimse motor çalışır haldeyken veya biçici kablosu dönerken kesim malzemesini çıkarmaya çalışmamalıdır çünkü bu durum ciddi yaralanmalara neden olabilir. Hareket milinin etrafına dolanan nesneleri çıkarmadan önce motoru ve biçici kafasını kapatınız ve kablosunun buji bağlantısını kesiniz, aksi halde yaralanma riski söz konusudur. Kullanım esnasında ayna dişli sıcak olabilir ve kullanımdan sonra da bu durum bir süre devam edebilir. Soğuması için bekleyiniz. Eğer dokunursanız yanabilirsiniz.
UYARI: Savrulan nesnelere dikkat ediniz. Daima koruyucu gözlük takınız. Asla kesme donanımı koruyucusu üzerine eğilmeyiniz. Taşlar, çöpler vs. gözlere fırlayabilir ve körlüğe veya ciddi yaralanmalara neden olabilir.
Yetkili olmayan kişileri uzakta tutunuz. Çocuklar, hayvanlar, izleyenler ve yardımcı kişileri güvenlik bölgesinin 15 metre dışında tutunuz. Eğer herhangi bir kimse yaklaşırsa makineyi derhal durdurunuz.
Eğer makine bakımı doğru olarak yapılmazsa ve servis ve/veya tamir işlemleri profesyonel olarak uygulanmazsa makinenin kullanım ömrü azalabilir ve kaza riski olasılığı artabilir. Eğer daha fazla bilgiye ihtiyaç duyarsanız lütfen en yakın yetkili servise başvurunuz.
Cihaz/Bakım Güvenliği
Karbüratör ayarlama işlemi dahil bakım işlemlerini gerçekleştirirken bujiyi sökünüz.
UYARI: Tam kavrama, kavrama kapağı ve mil makine çalıştırılmadan önce takılmalıdır, aksi halde parçalar fırlayabilir ve yaralanmaya neden olabilir.
Karbüratör
Fonksiyon
Karbüratör, gaz kontrolü aracılığı ile motor hızını yönetir. Hava ve yakıt karbüratörde karıştırılır.
T vidası rolanti devrini yönetir. T vida saat yönünde döndürüldüğünde daha yüksek rolanti verir; saat yönünün aksine döndürüldüğünde daha düşük rolanti verir.
Temel ayar
Temel karbüratör ayarları fabrikada yapılan testler sırasında yapılır. İnce ayarlar eğitimli teknisyenler tarafından yapılmalıdır.
UYARI: Kesme donanımı karbüratör ayarlaması sırasında dönüyor olabilir. Koruyucu ekipman giyiniz ve tüm güvenlik talimatlarına uyunuz. Motor rolantiye geçtiğinde kesme donanımının dönmesinin durduğundan emin olunuz. Cihaz kapatıldığında, kesme donanımının cihaz alçaltılmadan önce durdurulduğundan emin olunuz.
DİKKAT! Motor boşa çalışırken kesme donanımı dönüyorsa T ayar vidası, kesme donanımı durana kadar saat yönünün aksi yönde çevrilmelidir.
Tavsiye edilen rolanti:
"Teknik veriler" bölümüne bakınız.
Önerilen maksimum hız:
"Teknik veriler" bölümüne bakınız.
Rölanti hızının ayarlanması
Yeniden ayarlamak gerekirse T ayar vidasını kullanarak rölantiyi ayarlayınız. Önce kesme donanımı hareket etmeye başlayana kadar T ayar vidasını saat yönünde çeviriniz. Ardından, kesme donanımı durana kadar vidayı saat yönünün tersine çeviriniz. Motor her konumda sorunsuz çalıştığında rölanti doğru olarak ayarlanır. Rölanti
ayrıca kesme donanımının harekete başladığı hızın oldukça altında olmalıdır.
- Çalıştırma gaz hızının ayarlanması
Doğru çalıştırma gaz hızı, kulpun arka kısmında kablonun yanında yer alan bir ayar yerinden ayarlanır. Çalıştırma gaz hızını artırmak veya azaltmak için bu vidayı (4 mm Allen vidası) kullanınız.
Aşağıdaki gibi ilerleyiniz:
- Makineyi rölantide çalıştırınız.
- Çalıştırma gaz koluna "Çalıştırma ve durdurma" başlığı altında anlatıldığı gibi basınız.
- Çalıştırma gaz hızı çok düşükse (4000 dev/dk altında), kesme donanımı durana kadar ayar vidasını (A) saat yönünde döndürünüz. Ardından, ayar vidasını (A) saat yönünde 1/2 tur döndürünüz.
- Çalıştırma gaz hızı çok yüksekse, kesme donanımı durana kadar ayar vidasını (A) saat yönünün tersine döndürünüz. Ardından, ayar vidasını (A) saat yönünün tersine 1/2 tur döndürünüz.
UYARI: Rölanti hızı kesme donanımını durduracak şekilde ayarlanamıyorsa yetkili satıcınızla iletişime geçin. Doğru şekilde ayarlanana veya tamir edilene kadar makineyi kullanmayınız.
Susturucu
DİKKAT! Susturucu, zararlı egzoz gazlarını azaltıcı özelliği olan bir katalitik dönüştürücü ile donatılmıştır.
(Rahatlık için marş muhafazası çıkarılmıştır)
Susturucu aparatı, gürültü düzeyini azaltmak ve egzoz gazlarını operatörden uzağa atmak için tasarlanmıştır. Egzoz gazları sıcaktır ve kıvılcım yapabilir; bu da kuru ve yanıcı maddelere gelmesi halinde yangına neden olabilir.
Susturucular özel bir kıvılcım önleyici ızgara ile donatılmıştır. Izgara kontrol edilmeli ve gerekirse bir yetkili servis tarafından temizlenmelidir. Izgara zarar görmüşse yenisiyle değiştirilmelidir.
Eğer ızgara sıkça tıkanıyorsa bu durum katalitik dönüştürücünün performansının kötüleştiğinin bir göstergesi olabilir. Susturucuyu kontrol ettirmek için yetkili servisinizle iletişime geçiniz. Tıkalı bir ızgara makinenin aşırı ısınmasına neden olabilir ve dolayısıyla silindirin ve pistonun hasar görmesine yol açabilir.
DİKKAT: Hatalı veya gevşek susturucu bulunan bir makineyi asla kullanmayınız. Susturucu civatalarının sıkı olduğundan emin olunuz.
UYARI: Katalitik dönüştürücülü susturucular kullanım esnasında çok ısınır ve durdurulduktan sonra bir süre sıcak kalır. Bu ayrıca rölanti hızında da geçerlidir. Temas edilmesi halinde deriniz yanabilir. Yangın riskini göz ardı etmeyiniz!
UYARI: Susturucunun içerisi kanserojen özellikli kimyasal madde içerebilir. Susturucu hasarlıysa bu elemanlara temas etmekten kaçınınız.
UYARI: Motor egzozu dumanları, karbon monoksit zehirlenmesine neden olabilecek karbon monoksit içerir. Makineyi kapalı yerlerde veya havalandırması yetersiz olan yerlerde çalıştırmayınız veya kullanmayınız. Motordan gelen egzoz dumanları sıcaktır ve bir yangına neden olabilecek kıvılcımlar içerebilir. Makineyi kapalı yerlerde veya yanıcı maddeler yakınında asla çalıştırmayınız!
Buji
Bujinin durumu şunlardan etkilenir:
- hatalı karbüratör ayarı.
- hatalı bir yakıt karışımı (çok fazla veya yanlış türden yağ).
- kirli bir hava filtresi.
Bu faktörler buji elektrotlarında pislik birikimine yol açar, bu da çalışırken sorunlara ve çalıştırma zorluklarına neden olabilir.
Eğer motorun gücü düşükse, çalıştırılması zorsa veya rölantide zayıf çalışıyorsa, daha fazla işlem yapmadan önce mutlaka bujiyi kontrol ediniz.
Buji kirliyse temizleyiniz ve elektrot boşluğunun 0,6 mm olup olmadığını kontrol ediniz. Buji bir ay veya gerekirse daha kısa bir süre çalıştıktan sonra değiştirilmelidir.
DİKKAT: Daima önerilen tipte buji kullanınız. Yanlış buji kullanımı pistona/silindire zarar verebilir.
Hava filtresi
Aşağıdaki durumları önlemek amacıyla tozu ve kiri temizlemek için hava filtresinin düzenli olarak temizlenmesi gerekir:
- karbüratör arızaları
- çalıştırma sorunları, motor gücünde kayıp, motor parçalarının gereksiz yere aşınması
- aşırı yakıt tüketimi
Filtreyi her 25 saatte bir veya koşullar normalden fazla tozluysa daha sık temizleyiniz.
Hava filtresinin temizlenmesi
Hava filtresi kapağını açınız ve filtreyi çıkarınız. Ilık, sabunlu suyla yıkayınız. İyice durulayınız. Filtreyi yeniden takmadan önce kuruduğundan emin olunuz.
Uzun bir süre kullanılmış hava filtresi tamamen temizlenemez. Bu nedenle filtrenin düzenli aralıklarla yenisiyle değiştirilmesi gerekir. Hasarlı bir hava filtresi mutlaka değiştirilmelidir.
Ayna dişli
Ayna dişli fabrikada doğru miktarda yağ ile doldurulur. Ancak makineyi kullanmadan önce ayna dişlinin dörtte üçünün yağ ile dolu olduğunu kontrol etmeniz gerekir. Özel yağ kullanınız. Tamir işlemi yürütülmediği takdirde ayna dişli içerisindeki yağın değiştirilmesi gerekli değildir.
Çim biçicilerin ve çim bıçaklarının bileylenmesi
UYARI: Kesme donanımı üzerinde bir işlem yapmadan önce motoru mutlaka durdurunuz. Gaz serbest bırakıldıktan sonra bile dönmeye devam eder. Kesme donanımının tamamen durup durmadığını kontrol ediniz ve üzerinde herhangi bir işlem yapmadan önce HT kablosunu bujiden çıkarınız.
- Doğru bileyleme talimatları için kesme donanımı ambalajına bakınız.
- Bıçakları ve kesicileri tek kesimli eğe kullanarak bileyiniz.
- Bıçağın dengesini korumak için her iki kenarı eşit miktarda bileyiniz.
UYARI: Eğilmiş, bükülmüş, çatlak, kırık veya başka bir şekilde hasar görmüş bıçaklar mutlaka değiştiriniz. Bükülmüş bir bıçağı yeniden kullanmak üzere asla düzeltmeyiniz. Yalnızca belirtilen türden orijinal bıçaklar kullanınız.
Bakım takvimi
Makine üzerinde yapılması gereken bakım işlemleri aşağıda listelenmiştir. Bu öğelerin çoğu Bakım bölümünde açıklanmıştır. Kullanım Kılavuzunda açıklanan bakım ve servis işlemlerini yalnızca makineyi kullanacak kişi yapmalıdır. Bu işlemlerden fazlası yetkili bir servis tarafından yapılmalıdır.
Haftalık Bakım:
- Makinenin dış kısmını temizleyiniz. Gaz tetiği kilidinin ve gazın güvenlik bakımından düzgün çalıştığından emin olunuz.
- Durdurma anahtarının doğru şekilde çalışıp çalışmadığını kontrol ediniz. Rölantideyken kesme donanımının dönüp dönmediğini kontrol ediniz.
- Hava filtresini temizleyiniz. Gerekirse değiştiriniz.
- Kesme donanımı koruyucusunun hasarsız durumda ve çatlak olmadığından emin olunuz. Darbeye maruz kaldıysa veya çatladıysa kesme donanımı koruyucusunu değiştiriniz.
- Bıçak kafasının hasarsız durumda olduğundan ve çatlak olmadığından emin olunuz. Gerekirse bıçak kafasını değiştiriniz.
- Kesme donanımının kilit somununun doğru şekilde sıkılıp sıkılmadığını kontrol ediniz.
- Somunların ve vidaların sıkı olup olmadığını kontrol ediniz.
- Motordan, yakıt tankından veya yakıt hortumlarından bir yakıt sızıntısı olmadığından emin olunuz.
Aylık Bakım:
Yıllık Bakım:
- Çalıştırıcıyı ve çalıştırma ipini kontrol ediniz.
- Bujinin dışını temizleyiniz. Çıkartınız ve elektrot boşluğunu kontrol ediniz. Boşluğu 0,6 mm olarak ayarlayınız veya bujiyi değiştiriniz. Bujinin bir bastırıcı ile takılıp takılmadığını kontrol ediniz.
- Karbüratörün difüzör kısmını ve etrafındaki boşluğu temizleyiniz. Ayna dişlisinin dörtte üçünün yağ ile dolu olup olmadığını kontrol ediniz. Gerekirse özel yağ ile doldurunuz. Yakıt filtresinin kirliliğini ve yakıt hortumunu çatlaklar veya diğer bozukluklar için kontrol ediniz. Gerekirse değiştiriniz. Tüm kabloları ve bağlantıları kontrol ediniz.
- Kavrama, kavrama yayları ve kavrama tamburunda aşınma olup olmadığını kontrol ediniz. Gerekirse yetkili servise başvurunuz.
- Bujiyi kontrol ediniz. Bujinin bir bastırıcı ile takılıp takılmadığını kontrol ediniz.
- Susturucudaki kıvılcım önleyici ızgarayı temizleyiniz veya değiştiriniz.
TEKNİK VERİLER
| Motor |
| Silindir hacmi, cm3 | 28 |
| Silindir capi, mm | 35 |
| Strok, mm | 28,7 |
| Rölanti, dev/dak | 2800-3200 |
| Önerilen maks.:yüksek rolanti devri, dev/dak | 11000 |
| Çıks bilinin hizı, dev/dak | 8000 |
| Maks. motor Çkışı, ISO 7293'e®, kW | 0,8 |
| Katalitik:dön CONTRIBUTU susturucsu | Evet |
| Hz:düzenlemeli atesleme sistemi | Evet |
| Ateşleme sistemi |
| Buji | NGK BPMR6A |
| Elektrot boşluğu, mm | 0,6 |
| Yakut ve yüzlama sistemi |
| Yakut deposu kapasitesi, cm3 | 343 |
| Ağırlik |
| Yakut, kesme donanimi ve koruyucu olmadan,ağır!, kg | 5,21 |
| Gürültü yaya (bkz. Not 1) |
| Ses dizeyi, olçümüş dB(A) | 106 |
| Ses dizeyi, LWA dB(A) garantili | 114 |
| Gürültü dizeyleri (bkz. Not 2) |
| EN ISO 11806 ve ISO 22868'e®, Göre olçulan operatör kulağnda denk ses basinci,düzeyi, dB(A) |
| Çim:bıcaigiyla (original)donatilmış | 94 |
| Bicici kafasiyla (original)donatilmış | 95 |
| Titresim dizeyleri (bkz. Not 3) |
| EN ISO 11806 ve ISO 22867 dokultusunda, kulplarda olçulan denk vibrasyondüzeyleri (ahv,eq), m/sn2 |
| Çim:bıcaigiyla (original)donatilmış, sol/sağ | 4,21/4,23 |
| Bicici kafasiyla (original)donatilmış, sol/sağ | 5,89/4,61 |
Not 1: Ortamda ölçülen gürültü yayma değeri, 2000/14/EC sayılı AB direktifine uygun olarak ses gücü (LwA) olarak ölçülmüştür. Makine için bildirilen ses düzeyi, en yüksek düzeyi veren orijinal kesme donanımıyla ölçülmüştür. Garanti edilen ve ölçülen ses düzeyleri arasındaki fark, garantili ses gücünün, 2000/14/AT sayılı Direktif doğrultusunda, ölçüm sonucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir.
Not 2: Makinenin denk ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1 dB (A) şeklindedir.
Not 3: Denk titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1 m/s² şeklindedir.
129R Modeli (M10 LH mil dişi) - bıçaklarda/testerilerde ortadik, 25,4 mm
| Onaylı aksesuarlar | Tip | Kesme donanım / koruyucu, referans no. |
| Çimkıbaughıçim keseci | Çim 255-4 1 inc (Ø 250 4DMI) | 504001303 / 580446606 |
| Büçci kafasi | T25 (Ø 2,4 - 2,7 mm kablo) | 537338306 / 580446606 |
Yayımlayan kuruluş: Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel: +46-36-146500.
Husqvarna AB, bu beyanın konusundan yegane sorumlu olan taraftır: 2014 ve sonraki seri numaralarına sahip 129R modelini temsil eden A05328CBHV platformlarda, Biçici ve/veya Çalı Tırpanı.
Platform numarası ve Model numarası, yıl ve sonraki seri numaralarıyla birlikte diz metin olarak tip plakasında açıkça belirtilmiştir.
Daha önce belirtilen beyanın konusu aşağıdaki Konsey Direktiflerindeki gereksinimlerle uyumluluk sağlamaktadır:
17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif. 15 Aralık 2004 tarihli ve 2004/108/AT sayılı "elektromanyetik uyumlulukla ilgili" direktif. 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "gürültü yaymayla ilgili" direktif.
Açıklanan ses değerleri, Ek V uyarınca kullanım kılavuzunun teknik veriler sayfasında belirtilir.
Aşağıdaki standartlar uygulanmıştır:
EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007
TUV Rheinland N.A. Husqvarna AB adına, makinelerle ilgili 2006/42/AT sayılı AT Konsey direktifi AM72140165 - Uygunluk beyanı uyarınca gönüllü bir inceleme gerçekleştirmiştir. Bu sertifika, tüm üretim yerleri ve menşe ülkeleri için üründe belirtildiği şekilde geçerlidir. Birlikte verilen çim biçici ve/veya çalı tırpanı incelemeden geçmiş örneğe uygundur.
Husqvarna AB, Huskvarna, İsveç adına 27.12.2013 tarihinde imzalanmıştır.
Ronnie E. Goldman, Tasarım Müdürü. (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu.)
DİKKAT: Bu makinenin egzoz gazları, Kaliforniya eyalet yasalarına göre kansere, doğum kusurlarına veya diğer üreme bozukluklarına neden olabilen kimyasallar içerir.
Çalıştırmadan önce aşağıdakileri kontrol edin:
Kullanım kılavuzunu dikkatlice okuyun.
UYARI: Hiçbir koşulda, üreticinin izni olmadan makinenin orijinal yapısında değişiklik yapılmasına izin verilmez. Yalnızca orijinal yedek parçaları kullanın. İzinsiz değişiklikler veya izinsiz ekipman kullanımı, operatör veya diğer kişiler için ciddi yaralanmalara veya ölümcül sonuçlara yol açabilir.
UYARI: Budama makası, budama testeresi ve budama makinesi gibi aletler dikkatsiz veya yanlış kullanılırsa tehlikeli aletler haline gelebilir; operatöre veya çevredekilere ciddi veya ölümcül yaralanmalar verebilir. Bu kılavuzu dikkatlice okumanız ve içeriğini anlamanız çok önemlidir.
UYARI: Uzun süreli gürültüye maruz kalmak kalıcı işitme kaybına neden olabilir. Her zaman koruyucu kulaklık kullanın.
Ürünlerimizi sürekli iyileştirmek ve geliştirmek için çalışıyoruz; bu nedenle, önceden bildirimde bulunmaksızın tasarımda ve görünümde değişiklik yapma hakkını saklı tutarız.
Semboller
UYARI: Budama makası, budama testeresi ve budama makinesi tehlikeli olabilir. Dikkatsiz veya yanlış kullanım, operatör veya çevredekiler için ciddi veya ölümcül yaralanmalara yol açabilir.
Makineyi çalıştırmadan önce kılavuzu dikkatlice okuyun ve her şeyi anladığınızdan emin olun.
Her zaman çelik burunlu, kaymaz tabanlı sağlam koruyucu ayakkabılar giyin; dar oturan iş kıyafetleri, uzun saçları bağlayın ve uzun kollu giysiler giyin; kaymaz eldivenler; koruyucu gözlük, yan siperlikli veya havalandırmalı koruyucu gözlük veya yüz siperi; sertifikalı koruyucu kask ve işitme koruyucu (örneğin kulak tıkacı) kullanın.
Uzun saçlı kişiler (kendi güvenlikleri için) saçlarını bağlamalıdır.
Makine operatörü, çalışma sırasında makineden 15 m (50 ft) mesafede insan veya hayvan bulunmamasını sağlamalıdır.
Fırlayan nesnelere ve sekmelere dikkat edin.
Maks. bıçak mili devri, dev/dk
Bıçak veya testere zinciri ile donatılmış makine, bıçak sabit bir nesneye temas ettiğinde aniden yana fırlayabilir. Bıçakla temas sonucu el veya ayak yaralanabilir. Her zaman insanların ve hayvanların makineden en az 15 m (50 ft) uzakta olduğundan emin olun.
Oklar, el yerleştirme sınırlarını gösterir.
Avustralya mevzuatına göre 7,5 m (25 ft) mesafedeki ses basıncı seviyesi.
Yayılan gürültü seviyesi, çevreyi saran ortama göre EC direktiflerine uygundur. Gürültü emisyonu değeri "Teknik Veriler" bölümünde verilmiştir ve ayrıca etikette belirtilmiştir.
Bu ürün, ilgili EC normlarının gereksinimlerini karşılar.
Bu ürün, ilgili EAC normlarının gereksinimlerini karşılar.
Bu ürün, Avustralya'nın elektromanyetik uyumluluk normlarının gereksinimlerini karşılar.
İki zamanlı motorlar için benzinle yağ karışımını 50:1 oranında kullanın.
Makinedeki diğer semboller/etiketler, belirli pazarlarda sertifika gereksinimlerine ilişkindir.
- 2. Gaz kelebeği tetiği
3. Açılı dişli kutusu
- Tank kapağı
- Şamandıra
- Tutamak
- Gaz kelebeği kolu
- Anahtar 9. Gaz kelebeği kilidi 10. Sabitleme somunu
- Silindir kapağı
- Marş kolu
- TOnJIiBhBbI 6aK 14.3acnoHka
- Гушиа
- Kpbuika BO3duHoro qnltpa
- BnHT peRyIuPObKn pyKoTOK
- Kontrprainka
- OnopnbI ΦλaHeu
- OnopHbI Kollnak
- Béduzni dnck
- Tpnmpe
- TopoBoK KInOu
- TpaHcnpOpTnpoBOUHybI uHTOK
- JecTnrgpanHHbI KJIIOU
- CToIopHbI WtntΦT
- Ochactka
- Khonka CTapTOBOI NOLOxKeHra3a
- PerynipobKa Tpoca ra3a
- RykoBoDCTBO no 3KcInyatauIN
Baxkha nHΦopMaζη
Kesici takım, kesici takım ve trimmer ile özensiz veya yanlış kullanılan diğer aksesuarlar tehlikeli bir alet haline gelebilir ve operatöre veya çevredekilere ciddi veya ölümcül yaralanma verebilir. Bu kılavuzu dikkatlice okumanız ve içeriğini anlamanız çok önemlidir. - Makine yalnızca çim biçme, ot kesme ve orman temizleme için tasarlanmıştır. Motorla birlikte kullanılabilecek tek parçalar, 'Teknik Veriler' bölümünde önerdiğimiz kesme ekipmanı bileşenleridir. Makineyi yorgunken, hasta olduğunuzda veya alkol, uyuşturucu veya reçeteli ilaçların etkisi altındayken kullanmayın. Bu, görüşünüzü, muhakemenizi veya koordinasyonunuzu etkileyebilir. Makineyi kötü hava koşullarında, özellikle kuvvetli rüzgar, yağmur veya yüksek nemde kullanmayın. Kişisel koruyucu ekipman kullanın. 'Kişisel Koruyucu Ekipman' bölümüne bakın. Asla modifiye edilmiş bir makineyle çalışmayın. Asla hasarlı bir makineyi çalıştırmayın. Bu kılavuza göre bakım ve onarım yapın. Bazı bakım ve onarım işlemleri yalnızca kalifiye teknisyenler tarafından yapılmalıdır. 'TEKNİK BAKIM' bölümüne bakın. Makineyi çalıştırmadan önce tüm koruyucular ve kılavuzlar yerinde olmalıdır. Kablolarda veya yüksek voltaj kablosunda hasar olmadığından emin olun. Aksi takdirde elektrik çarpabilirsiniz. - Operatör, çalışma sırasında 15 metre içinde başka insan veya hayvan olmamasını sağlamalıdır. Aynı alanda birden fazla operatör çalışıyorsa, aralarındaki güvenli mesafe en az 15 metre (50 fit) olmalıdır.
UYARI: Makine çalışırken elektromanyetik alan oluşturur. Bazı koşullarda bu alan aktif veya pasif tıbbi implantların çalışmasını etkileyebilir. Ciddi yaralanma veya ölüm riskini önlemek için, tıbbi implantları olan kişilerin bu makineyi kullanmadan önce implant üreticisi ve doktorlarına danışmaları önerilir.
UYARI: Kesme ekipmanının yanlış kullanımı veya yanlış bilenmiş bıçak, ciddi veya ölümcül yaralanma riskini artırır.
UYARI: Çocukların makineyi kullanmasına veya yakınında bulunmasına asla izin vermeyin. Makine, yaylı geri dönüşlü durdurma kontağı ile donatıldığından, düşük hızda ve kuvvetle çalıştırma kolu ile çalıştırılabilir; bu nedenle küçük çocuklar bile belirli koşullarda makineyi çalıştırmak için gerekli kuvveti oluşturabilir. Bu, ciddi yaralanma riski oluşturur. Bu nedenle, makineyi gözetimsiz bırakırsanız her zaman buji kapağını çıkarın.
Kişisel Koruyucu Ekipman
UYARI: Makine ile çalışırken özel koruyucu ekipman kullanılmalıdır. Bireysel koruyucu ekipman yaralanma riskini tamamen ortadan kaldıramaz, ancak bir kaza durumunda yaralanma derecesini azaltır. Ekipman seçerken doktorunuza danışın. UYARI: Koruyucu kulaklık kullanırken her zaman uyarı işaretlerine ve sinyallerine dikkat edin. Motor durduktan hemen sonra kulaklıkları çıkarın.
Koruma kapsamı
