BRUKSANVISNING 129R HUSQVARNA

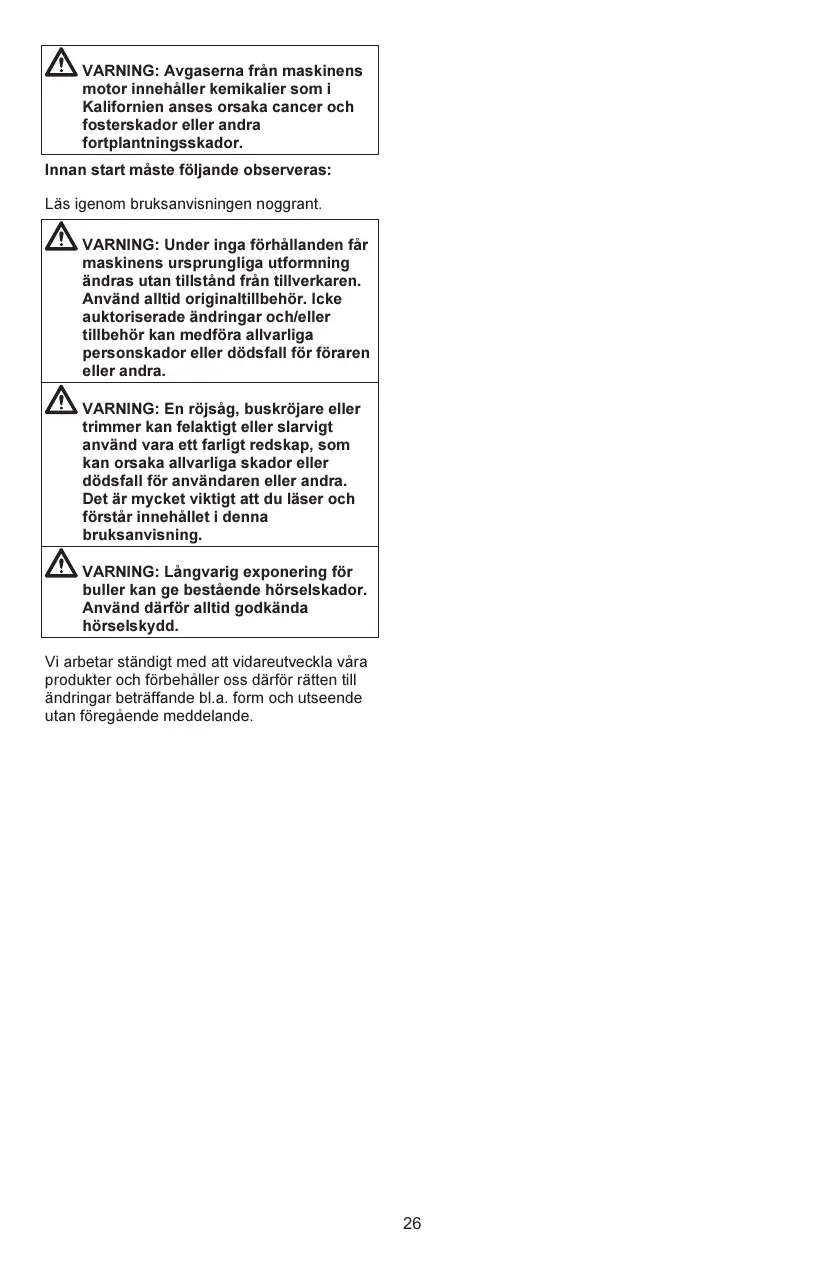

VARNING: Avgaserna från maskinens motor innehåller kemikalier som i Kalifornien anses orsaka cancer och fosterskador eller andra fortplantningsskador. Innan start måste följande observeras: Läs igenom bruksanvisningen noggrant. VARNING: Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga personskador eller dödsfall för föraren eller andra. VARNING: En röjsåg, buskröjare eller trimmer kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning. VARNING: Långvarig exponering för buller kan ge bestående hörselskador. Använd därför alltid godkända hörselskydd. Vi arbetar ständigt med att vidareutveckla våra produkter och förbehåller oss därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande.

SYMBOLFÖRKLARING Symboler Ljudtrycksnivå vid 7,5 meter enligt föreskrifter i Australien. VARNING: Röjsågar, buskröjare och trimmers kan vara farliga. Slarvigt eller felaktigt användande kan resultera i allvarliga skador eller dödsfall för föraren eller andra. Emission av buller till omgivningen enligt EU:s direktiv. Maskinens emission anges i avsnittet Tekniska data och på dekal. Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan du använder maskinen. Denna produkt överensstämmer med gällande EG-direktiv. Denna produkt överensstämmer med gällande EAC-direktiv. Denna produkt överensstämmer med föreskrifter i Australien gällande elektromagnetisk kompatibilitet (EMC). Bär alltid arbetsskor med stålhätta och halkfri sula, åtsittande kläder, kraftiga långbyxor, skjorta med långa ärmar; kraftiga och halksäkra handskar, skyddsglasögon (gärna ventilerade och dimfria) eller ansiktsmask, godkänd skyddshjälm och hörselskydd (öronproppar eller ljuddämpare). Använd blyfri bensin och tvåtaktsolja blandad i proportionen 2 % (50:1). Övriga på maskinen angivna symboler/dekaler avser specifika krav för certifieringar på vissa marknader. Personer som har långt hår bör (för sin personliga säkerhet) fästa upp håret. Användare av maskinen ska under arbetets gång se till att inga människor eller djur kommer närmare än 15 meter. Se upp för utslungade föremål och rikoschetter. Den utgående axelns maximala varvtal (varv/minut) Maskiner utrustade med gräsklingor kan rycka våldsamt i sidled när klingan kommer i kontakt med fasta föremål. Klingan kan amputera både armar och ben. Håll alltid människor och djur minst 15 meter bort från maskinen. Pilmarkeringar som anger gränser för handtagsfästet.

2. Påfyllning av smörjmedel

4. Skärutrustningens skydd

17. Handtagsinställning

VARNING: Tillåt aldrig barn att använda eller vara i närheten av maskinen. Eftersom maskinen är utrustad med återfjädrande stoppkontakt och kan startas med låg hastighet och kraft på starthandtaget, kan även små barn under vissa omständigheter åstadkomma den kraft som behövs för att starta maskinen. Detta kan innebära risk för allvarlig personskada. Avlägsna därför tändhatten när maskinen inte är under uppsikt. En röjsåg, buskröjare eller trimmer kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning. Maskinen är endast konstruerad för grästrimning, gräsröjning och/eller skogsröjning. De enda tillbehör du får använda motorenheten som drivkälla till är de skärutrustningar vi rekommenderar i avsnittet "TEKNISKA DATA". Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner som kan påverka din syn, ditt omdöme eller din kroppskontroll. Använd aldrig maskinen vid extrema klimatförhållanden såsom sträng kyla eller mycket varmt och/eller fuktigt klimat. Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustning". Använd aldrig en maskin som modifierats så att den ej längre överensstämmer med originalutförandet. Använd aldrig en maskin som är defekt. Följ underhålls-, kontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av utbildade och kvalificerade specialister. Se anvisningar under avsnitt "UNDERHÅLL". Samtliga kåpor och skydd måste vara monterade före start. Se till att tändhatt och kabel är oskadade. Det finns risk för elektrisk stöt. Användare av maskinen ska se till att inga människor eller djur kommer närmare än 15 meter under arbetet. När flera användare arbetar på samma område ska säkerhetsavståndet vara minst 15 meter. Personlig skyddsutrustning VARNING: Godkänd personlig skyddsutrustning skall användas då du använder maskinen. Personlig skyddsutrustning kan inte eliminera skaderisken, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp vid val av utrustning. VARNING: Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Tag alltid av hörselskydden så snart du stängt av motorn. Hjälm Hjälm ska användas om buskarna som avverkas är högre än 2 meter. Hörselskydd Hörselskydd med tillräcklig dämpeffekt ska användas. VARNING: Denna maskin alstrar under drift ett elektromagnetiskt fält. Under vissa omständigheter kan det här fältet ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används. Ögonskydd Godkända ögonskydd skall alltid användas. Används visir måste även godkända skyddsglasögon användas. Godkända skyddsglasögon måste uppfylla standarden EN 166 i Europa, ANSI Z87 i USA och CSA Z94 i Kanada. VARNING: En felaktig skärutrustning eller en felaktigt filad klinga ökar risken för olyckor.

Handskar Följ kontroll-, underhålls- och serviceinstruktioner i det här avsnittet. Om din maskin inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation. Handskar ska användas när det behövs, t ex vid montering av skärutrustning. Gasreglagespärr Gasreglagespärren är konstruerad att förhindra ofrivillig aktivering av gasreglaget. När spärren (A) trycks ner i handtaget (= när man håller om handtaget) frikopplas gasreglaget (B). När greppet om handtaget släpps återställs både gasreglaget och gasreglagespärren till sina respektive ursprungslägen. Detta sker via två av varandra oberoende returfjädersystem. Detta läge innebär att gasreglaget automatiskt låses på tomgång. Stövlar Bär stabila stövlar med halkfri sula. Kläder Använd rivstarkt material i klädseln och undvik alltför vida kläder som lätt hakar fast i buskar och grenar. Använd alltid kraftiga långbyxor. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Se till att håret inte hänger nedanför axlarna. Första förband Kontrollera att gasreglaget är låst i tomgångsläge när gasreglagespärren är i sitt ursprungsläge. Första förband ska bäras av användare av röjsåg, buskröjare eller trimmer. Maskinens säkerhetsutrustning I detta avsnitt beskrivs maskinens säkerhetsutrustning, vilken funktion den har samt hur kontroll och underhåll skall utföras för att säkerställa att den fungerar. Se kapitel "VAD ÄR VAD" för att hitta var denna utrustning är placerad på din maskin. Tryck in gasreglagespärren och kontrollera att den återgår till sitt ursprungsläge när den släpps. Maskinens livslängd kan förkortas och risken för olyckor kan öka om underhåll av maskinen inte utförs på rätt sätt och om service och/eller reparationer inte utförs fackmannamässigt. Om du behöver ytterligare upplysningar kontakta närmaste serviceverkstad. VIKTIGT! All service och reparation av maskinen kräver specialutbildning. Detta gäller särskilt maskinens säkerhetsutrustning. Om maskinen inte klarar någon av nedan listade kontroller ska du uppsöka din serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och service utförd. Om inköpsstället för maskinen inte är en av våra servande fackhandlare, fråga dem efter närmaste serviceverkstad. Kontrollera att gasreglaget och gasreglagespärren går lätt samt att deras returfjädersystem fungerar. VARNING: Använd aldrig en maskin med defekt säkerhetsutrustning. Se anvisningar under rubrik "Start". Starta maskinen och ge full gas. Släpp gasreglaget och kontrollera att skärutrustningen stannar och att

den förblir stillastående. Om skärutrustningen roterar med gasreglaget i tomgångsläge ska förgasarens tomgångsjustering kontrolleras. Se anvisningar under avsnitt "UNDERHÅLL". VARNING: Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, "kittlingar", "stickningar", smärta, avsaknad eller reducering av normal styrka, förändringar i hudens färg eller dess tillstånd. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder. Riskerna kan öka vid låga temperaturer. Selens snabbutlösning Selen har en lättåtkomlig snabbutlösning framtill för nödsituationer som kräver att du frigör dig från maskinen och selen. Stoppkontakt Kontrollera att motorn stannar när du håller stoppkontakten intryckt och släpper den. Se anvisningar under rubrik "Inpassning av selen". Kontrollera att selens remmar är rätt placerade. När selen och maskinen är justerade, kontrollera att selens snabbutlösning fungerar. Trimmerhuvudets skydd Detta skydd är avsett att förhindra att lösa föremål slungas iväg mot användaren. Skyddet förhindrar också användaren från att komma i kontakt med skärutrustningen. Ljuddämpare Ljuddämparen är utformad för att dämpa ljudnivån och för att leda avgaserna bort från användaren. FÖRSIKTIGHET! Ljuddämparen är utrustad med katalysator för att reducera mängden skadliga avgaser. Kontrollera att skyddet är oskadat och fritt från sprickbildning. Byt skydd om det utsatts för slag eller har sprickor. Använd alltid rekommenderat skydd för den specifika skärutrustningen. Se avsnitt "TEKNISKA DATA". I länder med varmt och torrt klimat finns det påtaglig brandrisk. Därför har vi utrustat vissa ljuddämpare med gnistfångarnät. Kontrollera om ljuddämparen på din maskin är utrustad med ett sådant nät. VARNING: Under inga omständigheter får någon skärutrustning användas utan att godkänt skydd monterats. Se avsnitt "TEKNISKA DATA". Om fel eller defekt skydd monteras, kan detta orsaka allvarlig personskada. Användning av felaktigt lindad trimmertråd eller felaktig skärutrustning ökar vibrationsnivån.

För ljuddämpare är det mycket viktigt att instruktionerna för kontroll, underhåll och service följs. Använd aldrig en maskin som har en defekt ljuddämpare. Skärutrustningen Detta avsnitt behandlar hur du genom korrekt underhåll samt genom användning av korrekt typ av skärutrustning: Kontrollera regelbundet att ljuddämparen sitter fast på motorn.

VARNING: Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Kontakt med huden kan orsaka brännskador. Var uppmärksam på brandfaran. Reducerar maskinens kastbenägenhet. Erhåller maximal skärprestanda. Ökar skärutrustningens livslängd. VIKTIGT:

VARNING: Ljuddämparen innehåller kemikalier som kan vara cancerframkallande. Undvik kontakt med dessa kemikalier ifall ljuddämparen skulle gå sönder.

VARNING: Tänk på att motorns avgaser innehåller kolmonoxid som kan orsaka kolmonoxidförgiftning. Starta inte maskinen inomhus, och använd den varken inomhus eller på dåligt ventilerad plats. Använd endast skärutrustning tillsammans med det skydd som vi rekommenderar. Se avsnitt "TEKNISKA DATA". Se skärutrustningens anvisningar för korrekt laddning av trimmertråd och val av rätt diameter på trimmertråden. Håll klingans skärtänder väl och korrekt skärpta. Följ våra rekommendationer. Se även instruktion på klingförpackningen. Håll korrekt skränkning. Följ våra instruktioner och använd rekommenderad filmall. VARNING: Stanna motorn innan du arbetar med något på skärutrustningen. Se till att skärutrustningen slutat rotera helt. Ta bort kabeln från tändstiftet. VARNING: En felaktig skärutrustning eller en felaktigt filad klinga ökar risken för kast. VARNING: Motoravgaserna är heta och kan medföra gnistor som kan orsaka brand. Starta aldrig maskinen inomhus eller nära brandfarligt material. Skärutrustningen Gräsklinga och gräskniv är avsedda att användas för röjning av grövre gräs. Låsmutter För viss typ av skärutrustning används en låsmutter för fastsättning. Ett trimmerhuvud är avsett för grästrimning. Vid montering, drag åt muttern mot skärutrustningens rotationsriktning. Vid demontering, lossa muttern i skärutrustningens rotationsriktning. (Muttern är vänstergängad.) Drag åt muttern med hylsnyckeln. Grundregler Använd endast skärutrustning tillsammans med det skydd som vi rekommenderar. Se avsnitt "TEKNISKA DATA". Håll klingans skärtänder väl och korrekt skärpta. Följ våra instruktioner och använd rekommenderad filmall. En felaktigt filad eller skadad klinga ökar risken för olyckor. Låsmutterns nylonlåsning får ej vara så sliten att den kan skruvas med fingrarna. Låsningen ska hålla minst 1,5 Nm. Muttern ska bytas efter det att den skruvats på ca 10 gånger.

Kontrollera skärutrustningen med avseende på skador och sprickbildning. En skadad skärutrustning ska alltid bytas ut. Filning av gräskniv och gräsklinga

Se skärutrustningens förpackning för korrekt filning. Klingan och kniven filas med en enkelgradig flatfil. Fila alla eggar lika mycket för att bevara balansen. VARNING: Kassera alltid en klinga som är böjd, skev, spräckt, brusten eller skadad på något annat sätt. Försök aldrig att rikta en skev klinga för ny användning. Använd endast originalklingor av föreskriven typ. Trimmerhuvud VIKTIGT: Se alltid till att trimmertråden lindas hårt och jämnt runt trumman, annars uppstår hälsofarliga vibrationer i maskinen.

Använd endast rekommenderade skärutrustningar. Se avsnitt "TEKNISKA DATA". Generellt fordrar en mindre maskin små trimmerhuvuden och vice versa. Detta på grund av att vid avverkning med trimmertråd måste motorn slunga ut trimmertråden radiellt från trimmerhuvudet samt även möta motståndet från det gräs som avverkas. Trimmertrådens längd är också viktig. En längre trimmertråd fordrar större motorstyrka än en kort, vid samma diameter på trimmertråden.

Se till att den kniv som sitter på trimmerskyddet är intakt. Den används för att skära av trimmertråden till rätt längd. För att få en längre livslängd på trimmertråden kan den läggas i vatten ett par dygn. Linan blir då segare och håller längre. MONTERING OBS: Kontrollera att maskinen blir korrekt monterad, enligt beskrivning i denna manual.

2. Sätt i två skruvar i de två skruvhålen.

3. Fäst selfästet genom att dra åt skruvarna med

insexnyckel. Montering av styre Injustering av selen

1. Avlägsna skruven på baksidan av gasreglaget.

2. För på gashandtaget på styrets högra del (se

3. Passa in hålet för fästskruven i gashandtaget

4. Återmontera skruven i hålet vid bakre delen på

5. Skruva in skruven genom handtaget och styret.

6. Montera fästdetaljerna enligt bild.

På framsidan av selen finns en lättåtkomlig snabbutlösning. Använd alltid snabbutlösningen i nödsituationer där du behöver göra dig fri från maskinen och selen. Jämn axelbelastning En väl inpassad sele och maskin underlättar arbetet avsevärt. Sätt på dig selen. Justera selen för att få bästa arbetsställning. Spänn sidoremmarna så att vikten fördelas jämnt över båda skuldrorna. OBS: Du kan behöva flytta selfästet på riggröret för att få rätt balans på maskinen. VARNING: Styrfästets delar måste monteras mellan pilarna på riggröret för att bibehålla ett säkert körläge.

7. Dra åt skruvarna med insexnyckel.

Att sätta ihop selen VARNING: När en buskröjare används måste den alltid vara säkert fasthakad vid selen. Annars kan du inte hantera buskröjaren säkert. Det kan leda till att du skadar dig själv och andra. Använd aldrig en sele med trasig snabbutlösning. Rätt höjd Justera selen så att skärutrustningen blir parallell med marken. Justeringar av selen och styret måste göras med motorn avstängd innan maskinen används. Att sätta ihop selfästet

1. Placera det övre selfästet över riggröret, och

det nedre selfästet under riggröret. Se till att de övre och nedre skruvhålen är inpassade. Fästet måste monteras över pilen på riggröret (se bild). OBS: Montera gasreglagets vajer i skåran på det nedersta selfästet innan skruvarna dras åt.

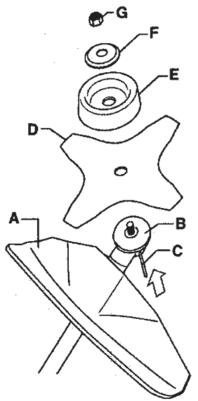

MONTERING Montering avklingskydd, gräsklinga och gräskniv Rätt balans Låt skärutrustningen vila lätt mot marken. Om gräsklinga används skall denna balansera cirka 10 centimeter över marken för att undvika kontakt med stenar och dylikt. Flytta selfästet för att få rätt balans på maskinen. Montering av klinga och trimmerhuvud

1. Klingskyddet/kombiskyddet (A) krokas fast i

fästet på riggröret och fixeras med bulten.

• Vid montering av skärutrustning är det ytterst viktigt att den upphöjda delen på medbringarhjulet/stödflänsen hamnar rätt i skärutrustningens centrumhål. Felaktigt monterad skärutrustning kan orsaka allvarlig och/eller livshotande personskada. FÖRSIKTIGHET! Använd rekommenderat klingskydd. Se kapitel Tekniska data.

2. Montera medbringarhjulet (B) på den utgående

3. Vrid runt klingaxeln tills ett av

medbringarhjulets hål sammanfaller med motsvarande hål i växelhuset.

4. För in låspinnen (C) i hålet så att riggröret

5. Placera klingan (D), stödkoppen (E) och

stödflänsen (F) på den utgående axeln.

6. Montera muttern (G). Muttern skall dras åt med

ett moment av 35–50 Nm (3,5–5 kpm). Använd hylsnyckeln som finns i verktygssatsen. Håll i nyckelns skaft så nära klingskyddet som möjligt. Muttern dras åt när nyckeln förs mot rotationsriktningen (OBS! vänstergängad). VARNING: Under inga omständigheter får någon skärutrustning användas utan att godkänt skydd monterats. Se avsnitt "TEKNISKA DATA". Om fel eller defekt skydd monteras, kan detta orsaka allvarlig personskada. Montering av trimmerskydd och trimmerhuvud VIKTIGT: Om gräsklinga ska användas måste maskinen vara utrustad med rätt styre, klingskydd och sele.

1. Montera rätt trimmerskydd (A) för arbete med

trimmerhuvudet. Trimmerskyddet/kombiskyddet krokas fast i fästet på riggröret och fixeras med en skruv (L).

2. Montera medbringarhjulet (B) på den utgående

3. Vrid riggröret tills ett av hålen i

medbringarhjulet är mitt för motsvarande hål i växelhuset.

4. För in låspinnen (C) i hålet så att riggröret

5. Skruva på trimmerhuvudet (H) mot

rotationsriktningen.

6. Demontering sker i omvänd ordningsföljd.

BRÄNSLEHANTERING Bränslesäkerhet Bensin Starta aldrig maskinen: FÖRSIKTIGHET: Använd alltid oljeblandad kvalitetsbensin (minst 90 oktan). Där miljöanpassad bensin, s.k. alkylatbensin, finns tillgänglig skall sådan användas.

• Om du spillt bränsle på den. Torka av allt spill och låt bensinresterna avdunsta.
• Om du spillt bränsle på dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i kontakt med bränsle. Använd tvål och vatten.
• Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar. Transport och förvaring

• Rekommenderat lägsta oktantal är 90. Om man kör motorn på bensin med ett lägre oktantal än 90 kan så kallad spikning uppträda. Detta leder till ökad motortemperatur, som kan orsaka svåra motorhaverier.
• Vid arbete med kontinuerligt höga varvtal rekommenderas högre oktantal.

• Förvara och transportera maskinen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga, exempelvis från elmaskiner, elmotorer, elkontakter/strömbrytare eller värmepannor.
• Vid förvaring och transport av bränsle ska för ändamålet speciellt avsedda och godkända behållare användas.
• Vid längre tids förvaring av maskinen ska bränsletanken tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsleöverskott.
• Se till att maskinen är väl rengjord och att fullständig service är utförd innan långtidsförvaring.
• Skärutrustningens transportskydd ska alltid vara monterat under transport eller förvaring av maskinen.
• För att undvika ofrivillig start av motorn, ska alltid tändhatten avlägsnas vid långtidsförvaring, om maskinen ej är under uppsikt och vid alla förekommande serviceåtgärder.
• Säkra maskinen under transport. Tvåtaktsolja
• För att få bästa funktion och motorlivslängd rekommenderar vi Husqvarna XP-olja som är speciellt framtagen för våra luftkylda tvåtaktsmotorer. Använd endast högkvalitativ helsyntetisk tvåtaktsolja vid blandning av bränsle.
• Använd aldrig tvåtaktsolja avsedd för vattenkylda utombordsmotorer, s.k. outboardoil eller marinolja (benämnd TCW).
• Använd aldrig olja avsedd för fyrtaktsmotorer. Blandning
• Blandningen är 50:1.
• Blanda alltid bensin och olja i en ren behållare godkänd för bensin.
• Börja alltid med att fylla i hälften av bensinen som skall tillblandas. Fyll därefter i hela oljemängden. Blanda (skaka) bränsleblandningen. Fyll i återstående mängd bensin.
• Blanda (skaka) bränsleblandningen omsorgsfullt innan maskinens bränsletank fylls. VARNING: Var försiktig vid hantering av bränsle. Tänk på brand-, explosions- och inandningsrisker. Bränsle FÖRSIKTIGHET: Maskinen är försedd med en tvåtaktsmotor och måste alltid köras på en blandning av bensin och tvåtaktsmotorolja. För att säkerställa rätt blandningsförhållande är det viktigt att noggrant mäta den oljemängd som skall blandas. Vid tillblandning av små bränslemängder inverkar även små felaktigheter i oljemängden kraftigt på blandningsförhållandet. VARNING: Bränsle och bränsleångor är mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering. Var därför försiktig vid hantering av bränsle och sörj för god luftventilation vid bränslehantering. Bensin, liter Tvåtaktsolja, ml

• Blanda inte bränsle för mer än max en månads behov.

• Om maskinen inte används under en längre tid skall bränsletanken tömmas och rengöras. VARNING: Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Var uppmärksam på brandrisken, speciellt vid hantering nära brandfarliga ämnen och/eller gaser. Påfyllning av bränsle VARNING: Följande försiktighetsåtgärder minskar brandrisken:
• Rök inte eller placera något varmt föremål i närheten av bränsle.
• Tanka aldrig med motorn igång.
• Stoppa alltid motorn och låt den svalna i ett par minuter innan bränsle fylls på.
• Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner.
• Dra åt tanklocket försiktigt efter att du har fyllt på bränsle.
• Flytta alltid maskinen från tankningsplatsen före start.
• Torka rent runt tanklocket. Föroreningar i tanken kan orsaka driftstörningar.
• Se till att bränslet är väl blandat genom att skaka behållaren innan tanken fylls.

Kontroll före start Start och stopp

• Kontrollera klingan så att sprickor inte har uppstått i tandbottnar eller vid centrumhålet. Vanligaste orsaken till att sprickor bildas är att skarpa hörn i tandbottnarna har uppstått vid filning eller att klingan använts med slöa tänder. Kassera klingan om sprickor kan upptäckas. VARNING: Den kompletta kopplingen, kopplingskåpan och riggröret måste vara monterade innan maskinen startas, annars kan delar lossna och orsaka personskador. Flytta alltid maskinen från tankningsplatsen före start. Placera maskinen på ett fast underlag. Se till att skärutrustningen ej kan ta i något föremål. Se till att inga obehöriga finns inom arbetsområdet, annars finns risk för allvarliga personskador. Säkerhetsavståndet är 15 meter.

• Kontrollera stödflänsen så att inga sprickor har uppstått på grund av utmattning eller för hård åtdragning. Kassera stödflänsen om sprickor kan upptäckas. Kall motor

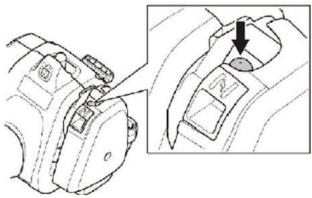

1. Bränslepump: Tryck på bränslepumpens

gummiblåsa upprepade gånger tills bränsle börjar fylla blåsan (ca 10 gånger). Blåsan behöver ej fyllas helt.

• Se till att låsmuttern inte förlorar sin låskraft. Mutterlåsningen ska ha ett låsmoment på minst 1,5 Nm. Låsmutterns åtdragningsmoment ska vara på 35–50 Nm.

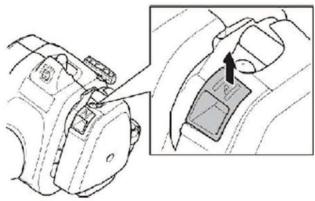

2. Choke: Ställ chokereglaget i chokeläge.

• Kontrollera trimmerhuvudet och trimmerskyddet så att de är oskadade och fria från sprickbildning. Byt trimmerhuvud eller trimmerskydd om de utsatts för slag eller har sprickor. VARNING: När motorn startas med choken i chokeläge börjar skärutrustningen omedelbart att rotera.

3. Tryck maskinkroppen mot marken med vänster

hand (OBS! Ej med foten.). Grip starthandtaget, dra med höger hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in) och gör därefter snabba och kraftfulla ryck. Vira aldrig startlinan runt handen. OBSERVERA! Tryck inte på gasreglaget när du försöker starta motorn.

• Använd aldrig maskinen utan skydd eller med defekt skydd.
• Samtliga kåpor skall vara korrekt monterade och felfria före start av maskinen. OBSERVERA! Drag inte ut startlinan helt och släpp inte heller starthandtaget från helt utdraget läge. Detta kan orsaka skador på maskinen. Gör förnyade startförsök tills motorn startar (eller max 3 drag).

4. Om motorn startar eller försöker starta, tryck

ner chokereglaget till körläge.

5. Fortsätt att dra med snabba ryck i linan tills

6. När motorn startar, låt den värmas upp i 30

sekunder innan du ger full gas. VARNING: När motorn startas med choken i stängt läge börjar skärutrustningen att rotera omedelbart. Varm motor

1. Bränslepump: Tryck på bränslepumpens

gummiblåsa upprepade gånger tills bränsle börjar fylla blåsan (ca 10 gånger). Blåsan behöver ej fyllas helt.

2. Gör förnyade startförsök tills motorn startar

(eller max 3 drag). För gashandtag med gasreglagespärr gäller: Startgasläge erhålls genom att först trycka in gasreglagespärren och gasreglaget och sedan trycka in startgasknappen (A). Släpp sedan gasreglagespärren och gasreglaget och därefter startgasknappen. Startgasfunktionen är nu aktiverad. För att återställa motorn till tomgång trycks gasreglagespärren och gasreglaget in. Stopp Stanna motorn genom att trycka och släppa stoppkontakten. FÖRSIKTIGHET! Stoppkontakten återgår automatiskt till startläge. För att undvika ofrivillig start, måste därför alltid tändhatten avlägsnas från tändstiftet vid montering, kontroll och/eller underhåll.

• Släpp ner motorn på tomgångsvarvtal efter varje arbetsmoment. Längre tids fullvarv utan att motorn belastas kan ge allvarlig motorskada. Detta avsnitt beskriver grundläggande säkerhetsregler för arbete med trimmer. När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Kontakta din serviceverkstad. VARNING: Varken användaren eller annan person får försöka avlägsna detta medan motorn är igång, eller medan skärtillbehöret roterar, då detta kan förorsaka allvarlig personskada. Stanna motorn och skärutrustningen och ta bort kabeln från tändstiftet innan du tar bort material som lindats runt klingaxeln, eftersom det annars finns risk för skador. Vinkelväxeln kan bli mycket varm under användning och en stund därefter. Låt den svalna. Du kan bränna dig om du tar i den. Undvik all användning du anser dig otillräckligt kvalificerad för. Före användning måste du förstå skillnaden mellan skogsröjning, gräsröjning och grästrimning. Grundläggande säkerhetsregler
• För att säkerställa att inte människor, djur eller annat kan påverka din kontroll över maskinen.
• För att säkerställa att inte människor, djur eller annat riskerar att komma i kontakt med skärutrustningen eller lösa föremål som slungas iväg av skärutrustningen. VARNING: Varning för utslungade föremål. Godkända ögonskydd skall alltid användas. Luta dig aldrig över skärutrustningens skydd. Stenar, skräp m.m. kan kastas upp i ögonen och vålla blindhet eller allvarliga skador. Håll obehöriga på avstånd. Barn, djur, åskådare och medhjälpare skall befinna sig utanför säkerhetszonen på 15 meter. Stäng omedelbart av maskinen om någon närmar sig arbetsplatsen. Sväng aldrig runt med maskinen utan att först kontrollera bakåt att ingen befinner sig inom säkerhetszonen. FÖRSIKTIGHET! Använd aldrig maskinen utan möjlighet att kunna påkalla hjälp i händelse av olycka.
• Använd inte maskinen vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, kraftigt regn, hård vind, stark kyla osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag, oförutsägbar fallriktning osv.
• Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken, osv.). Iaktta stor försiktighet vid arbete i sluttande terräng. VARNING: Ibland fastnar grenar eller gräs mellan skydd och skärutrustning. Stanna alltid motorn vid rengöring. Gräsröjning med gräsklinga
• Gräsklingor och gräsknivar får ej användas till vedartade stammar.
• För alla typer av högt eller kraftigt gräs används gräsklinga.
• Gräs mejas ned med pendlande rörelse i sidled, där rörelse från höger till vänster är röjningsmomentet och rörelse från vänster till höger är returrörelse. Låt klingan arbeta med vänstra sidan (mellan klockan 8 och 12).

• Vid förflyttning ska motorn stängas av. Vid längre förflyttningar samt transporter ska transportskyddet användas.
• Ställ aldrig ner maskinen med motorn i drift eller när skärutrustningen roterar. Grunderna för röjning

Använd alltid riktig utrustning. Ha alltid väl inpassad utrustning. Följ säkerhetsföreskrifterna. Organisera arbetet väl. Ha alltid full gas på klingan vid ansättning. Använd alltid väl skärpta klingor. Undvik stensågning.

• Om klingan lutas något åt vänster vid gräsröjning, samlas gräset i en sträng som underlättar uppsamling vid t ex krattning.

ARBETSTEKNIK marken vid klippning. Undvik att trycka ned trimmerhuvudet mot marken eftersom detta kan förstöra gräsmattan och skada redskapet.

• Sträva efter att arbeta rytmiskt. Stå stadigt med fötterna isär. Flytta framåt efter returrörelsen och ställ dig stadigt igen.
• Låt stödkoppen ligga an lätt mot marken. Den är till för att skydda klingan från markansättning.
• Minska risken för att materialet ska lindas runt klingan genom att följa dessa regler:
• Arbeta alltid med full gas.
• Undvik det just skurna materialet under returrörelsen.

• Undvik att låta trimmerhuvudet ha ständig kontakt med marken under normal klippning. En sådan ständig kontakt kan vålla skador och slitage på trimmerhuvudet.

• Stanna motorn, lossa selen och placera maskinen på marken innan du samlar ihop det skurna materialet. Röjning
• Den roterande trådens fläktverkan kan användas för snabb och enkel rengöring. Håll trimmertråden parallell med och över de ytor som ska sopas och för redskapet fram och tillbaka. Grästrimning med trimmerhuvud Trimning
• Håll trimmerhuvudet strax ovanför marken och luta det i vinkel. Det är trimmertråden som utför arbetet. Låt trimmertråden arbeta i sin egen takt. Pressa aldrig in trimmertråden i materialet som ska tas bort.

• Vid klippning och sopning ska du använda full gas för att få ett bra resultat.

• Trimmertråden avlägsnar lätt gräs och ogräs intill väggar, staket, träd och rabatter, men den kan också skada ömtålig bark på träd och buskar samt skada staketstolpar.
• Minska risken för skador på växtligheten genom att korta trimmertråden till 10-12 cm och minska motorns varvtal.
• Vid trimning ska du använda mindre än full gas, för att trimmertråden ska hålla längre och trimmerhuvudet ska slitas mindre. VARNING: Varken maskinens operatör eller någon annan får försöka avlägsna klippt material när motorn är igång eller trimmertråden roterar eftersom detta kan orsaka allvarliga personskador. Stäng av motorn och stoppa trimmerhuvudet och ta bort kabeln från tändstiftet innan du avlägsnar material som har fastnat runt drivaxeln eftersom det annars finns risk för personskador. Vinkelväxeln kan bli mycket varm under användning och en stund därefter. Låt den svalna. Du kan bränna dig om du tar i den. Rensning
• Skrapningstekniken avlägsnar all oönskad vegetation. Håll trimmerhuvudet strax ovanför marken och luta det. Låt trimmertrådens ände slå mot marken runt träd, stolpar, statyer och liknande. VIKTIGT! Denna teknik ökar slitaget på trimmertråden. VARNING: Varning för utslungade föremål. Bär alltid skyddsglasögon. Luta dig aldrig över skärutrustningens skydd. Stenar, skräp m.m. kan kastas upp i ögonen och vålla blindhet eller allvarliga skador.

• Trimmertråden slits fortare och måste matas fram oftare vid arbete mot stenar, tegel, betong, metallstaket osv. än vid kontakt med träd och trästaket. Håll obehöriga på avstånd. Barn, djur, åskådare och medhjälpare skall befinna sig utanför säkerhetszonen på 15 meter. Stäng omedelbart av maskinen om någon närmar sig arbetsplatsen. Kapning
• Trimmern är idealisk för klippning på platser som är svåra att komma åt med en vanlig gräsklippare. Håll trimmertråden parallell med

UNDERHÅLL Maskinens livslängd kan förkortas och risken för olyckor kan öka om underhåll av maskinen inte utförs på rätt sätt och om service och/eller reparationer inte utförs fackmannamässigt. Kontakta närmaste auktoriserade serviceverkstad om du behöver ytterligare information. Säkerhet vid underhåll Koppla loss tändstiftet innan du utför något underhåll, utom vid justering av förgasaren. Justering av startgasvarvtal För att erhålla rätt startgasvarvtal finns en justering vid handtagets bakre del, bredvid kablaget. Med denna skruv (4 mm insex) kan startgasvarvtalet höjas eller sänkas. VARNING: Komplett koppling, kopplingskåpa och riggrör måste vara monterade innan maskinen startas, annars kan delar lossna och orsaka personskador. Förgasare Funktion Via gasreglaget styr förgasaren motorns varvtal. I förgasaren blandas luft och bränsle. T-skruven reglerar gasreglagets läge vid tomgång. Skruvas T-skruven medurs fås högre tomgångsvarvtal och skruvas den moturs fås lägre tomgångsvarvtal. Gör enligt följande:

1. Kör maskinen på tomgång.

2. Tryck ner startgasspärren enligt instruktion

under rubrik Start och stopp.

3. Om startgasvarvtalet är för lågt (under 4 000

r/min) skruvas justerskruven A medurs tills skärutrustningen börjar rotera. Skruva därefter justerskruven A medurs ytterligare 1/2 varv.

4. Om startgasvarvtalet är för högt skruvas

justerskruven A moturs tills skärutrustningen stannar. Skruva därefter justerskruven A medurs ytterligare 1/2 varv. Grundinställning Vid provkörning på fabrik grundinställs förgasaren. Finjusteringen skall utföras av utbildad person. VARNING: Skärutrustningen kan snurra vid justering av förgasaren. Bär skyddsutrustning och följ alla säkerhetsinstruktioner. Kontrollera att skärutrustningen slutar att snurra när motorn går på tomgång. När maskinen är avstängd, kontrollera att skärutrustningen har stannat innan maskinen ställs ned. VARNING: Kontakta din serviceverkstad om tomgångsvarvtalet inte kan justeras så att skärutrustningen stannar. Använd inte maskinen förrän den är korrekt inställd eller reparerad. FÖRSIKTIGHET! Om skärutrustningen roterar vid tomgång skall tomgångsskruven T vridas moturs tills skärutrustningen stannar. Ljuddämpare Rekommenderat tomgångsvarvtal: FÖRSIKTIGHET! Ljuddämparen är utrustad med katalysator för att reducera mängden skadliga avgaser. Se kapitel "Tekniska data". Rek. max rusvarvtal: Se kapitel "Tekniska data". Finjustering av tomgångsvarvtalet T Justera tomgångsvarvtalet med tomgångsskruven T, om omjustering skulle behövas. Vrid först tomgångsskruven T medurs tills skärutrustningen börjar rotera. Vrid sedan skruven moturs tills skärutrustningen stannar. Ett korrekt justerat tomgångsvarvtal har uppnåtts när motorn går jämnt i varje läge. Det bör även vara en god marginal till det varvtal då skärutrustningen börjar rotera. (Startapparathuset har tagits bort av tydlighetsskäl) Ljuddämparen är utformad för att dämpa ljudnivån och för att leda avgaserna bort från användaren. Avgaserna är heta och kan innehålla gnistor vilka

UNDERHÅLL kan orsaka brand om avgaserna riktas mot ett torrt och brännbart material. Om maskinens effekt är låg, om den är svår att starta eller om tomgången är ojämn: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtas. Ljuddämparen är utrustad med ett gnistfångarnät. Nätet bör kontrolleras och, vid behov, rengöras av en serviceverkstad. Vid eventuella skador på nätet skall detta bytas. Om tändstiftet är igensatt, rengör det och kontrollera samtidigt att elektrodavståndet är 0,6 mm. Tändstiftet bör bytas efter ungefär en månad i drift eller om nödvändigt tidigare. Om nätet ofta är igensatt, kan detta vara ett tecken på att katalysatorns funktion är nedsatt. Kontakta din serviceverkstad om ljuddämparen är i behov av en översyn. Med ett igensatt nät överhettas maskinen med skador på cylinder och kolv som följd. FÖRSIKTIGHET: Använd alltid rekommenderad tändstiftstyp. Felaktigt tändstift kan förstöra kolven/cylindern. Luftfilter FÖRSIKTIGHET: Använd aldrig en maskin som har en defekt eller löst sittande ljuddämpare. Kontrollera att ljuddämparens bultar är ordentligt åtdragna. Luftfiltret skall regelbundet rengöras från damm och smuts för att undvika:

VARNING: Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Kontakt med huden kan orsaka brännskador. Tänk på brandrisken. Förgasarstörningar Startproblem Sämre effekt Onödigt slitage på motorns delar Onormalt hög bränsleförbrukning Rengör filtret efter 25 timmars drift eller oftare om förhållandena är ovanligt dammiga. Rengöring av luftfilter Demontera luftfilterkåpan och tag bort filtret. Tvätta det rent i varmt tvålvatten. Skölj noga. Se till att filtret är torrt då det åter monteras. VARNING: Ljuddämparen innehåller kemikalier som kan vara cancerframkallande. Undvik kontakt med dessa kemikalier ifall ljuddämparen skulle gå sönder. Ett länge använt luftfilter kan aldrig bli fullständigt rent. Därför måste filtret med jämna mellanrum ersättas med ett nytt. Ett skadat luftfilter måste alltid bytas ut. VARNING: Tänk på att motorns avgaser innehåller kolmonoxid som kan orsaka kolmonoxidförgiftning. Starta inte maskinen inomhus, och använd den varken inomhus eller på dåligt ventilerad plats. Motoravgaserna är heta och kan medföra gnistor som kan orsaka brand. Starta aldrig motorn inomhus eller i närheten av brandfarligt material! Vinkelväxel Vinkelväxeln är från fabriken fylld med lämplig mängd fett. Innan maskinen tas i bruk bör man dock kontrollera att vinkelväxeln är fylld med fett till tre fjärdedelar. Använd specialfett. Smörjmedlet i växelhuset behöver normalt inte bytas annat än vid eventuella reparationer. Filning av gräskniv och gräsklinga Tändstift VARNING: Stanna alltid motorn innan du arbetar med något på skärutrustningen. Denna fortsätter att rotera även sedan gasreglaget släppts. Kontrollera att skärutrustningen har stannat helt och ta bort kabeln från tändstiftet innan du börjar med något arbete på den. Tändstiftets kondition påverkas av:

• En felaktigt inställd förgasare.
• En felaktig bränsleblandning (för mycket eller felaktig olja).
• Ett smutsigt luftfilter. Dessa faktorer orsakar beläggningar på tändstiftets elektroder och kan förorsaka driftstörningar och startsvårigheter.

• Se skärutrustningens förpackning för korrekt filning.

UNDERHÅLL Underhållsschema

• Klingan och kniven filas med en enkelgradig flatfil.
• Fila alla eggar lika mycket för att bevara balansen. Nedan följer en lista över den skötsel som skall utföras på maskinen. De flesta av punkterna finns beskrivna i avsnittet Underhåll. Användaren får endast utföra sådana underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Mer omfattande ingrepp skall utföras av en auktoriserad serviceverkstad. VARNING: Kassera alltid en klinga som är böjd, skev, spräckt, brusten eller skadad på något annat sätt. Försök aldrig att rikta en skev klinga för ny användning. Använd endast originalklingor av föreskriven typ. Veckotillsyn:
• Rengör maskinen utvändigt.
• Kontrollera att gasreglagespärr och gasreglage fungerar säkerhetsmässigt.
• Kontrollera att stoppkontakten fungerar.
• Kontrollera att skärutrustningen inte roterar på tomgång.
• Rengör luftfiltret. Byt ut filtret vid behov.
• Kontrollera att skärutrustningens skydd inte är sprucket eller skadat på annat sätt. Byt skärutrustningens skydd om det utsatts för slag eller har sprickor.
• Kontrollera att trimmerhuvudet är oskadat och inte har några sprickor. Byt trimmerhuvudet om det behövs.
• Kontrollera att skärutrustningens låsmutter är korrekt åtdragen.
• Kontrollera att skruvar och muttrar är åtdragna.
• Kontrollera att inget bränsleläckage finns från motor, tank eller bränsleledningar. Månadstillsyn:
• Kontrollera startapparaten med dess lina. Årlig tillsyn:
• Rengör tändstiftet utvändigt. Demontera det och kontrollera elektrodavståndet. Justera avståndet till 0,6 mm eller byt tändstift. Se till att tändstiftet har s.k. radioavstörning.
• Rengör förgasaren utvändigt och utrymmet runt denna.
• Kontrollera att vinkelväxeln är fylld till 3/4 med smörjmedel. Fyll på med specialfett om det behövs.
• Kontrollera att bränslefiltret inte är förorenat och att bränsleslangen inte har sprickor eller andra defekter. Byt om erforderligt. Byt ut filtret vid behov.
• Kontrollera alla kablar och anslutningar.
• Kontrollera koppling, kopplingsfjädrar och kopplingstrumma med avseende på slitage. Byt om nödvändigt hos auktoriserad serviceverkstad.
• Byt ut tändstiftet. Se till att tändstiftet har s.k. radioavstörning.
• Rengör eller byt ljuddämparens gnistfångarnät.

TEKNISKA DATA Motor Cylindervolym, cm3 Cylinderdiameter, mm Slaglängd, mm Tomgångsvarvtal, rpm Rekommenderat max rusvarvtal, r/min Varvtal på utgående axel, r/min Max. motoreffekt enligt ISO 7293, kW Katalysatorljuddämpare Varvtalsreglerat tändsystem Tändsystem Tändstift Elektrodgap, mm Bränsle-/smörjsystem Bränsletankvolym, cm3 Vikt Vikt, utan bränsle, skärutrustning och skydd, kg Emission av buller (se anm. 1) Ljudeffektnivå, uppmätt dB(A) Ljudeffektnivå, garanterad LWA dB(A) Ljudnivåer (se anm. 2) Ekvivalent ljudtrycksnivå vid användarens öra, uppmätt enligt EN/ISO 11806 och ISO 22868, dB(A) Utrustad med gräsklinga (original) Utrustad med trimmerhuvud (original) Vibrationsnivåer (se anm. 3) Vibrationsnivåer (ahv,eq) i handtag, uppmätt enligt EN/ISO 11806 och ISO 22867, m/s2 Utrustad med gräsklinga (original), vänster/höger Utrustad med trimmerhuvud (original), vänster/höger

4,21/4.23 5,89/4.61 Anm. 1: Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG. Rapporterad ljudeffektnivå för maskinen har uppmätts med den originalskärutrustning som ger den högsta nivån. Skillnaden mellan garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten också inkluderar spridning i mätresultatet och variationen mellan olika maskiner av samma modell enligt direktiv 2000/14/EC. Anm. 2: Rapporterade data för ekvivalent ljudtrycksnivå för maskinen har en typisk statistisk spridning (standardavvikelse) på 1 dB(A). Anm. 3: Rapporterade data för ekvivalent vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 1 m/s2. Modell 129R (M10 vänstergängad axel) – centrumhål i klingor/knivar Ø 25,4 mm Godkända tillbehör Gräsklinga/gräskniv Trimmerhuvud Typ Grass 255-4 1 tum (Ø 250 4tänder) T25 (Ø 2,4 – 2,7 mm tråd)

Utfärdarens namn: Husqvarna AB, SE 561 82 Huskvarna, Sverige, tel: +46-36-146500. Husqvarna AB tar ensamt ansvar för objektet som är föremål för den här deklarationen: Trimmer och/eller buskröjare, plattform(ar) A05328CBHV som representerar modell 129R från 2014 års serienummer och framåt. Plattformens och modellens nummer anges tydligt på typskylten tillsammans med året och efterföljande serienummer. Objektet som är föremål för ovanstående deklaration motsvarar föreskrifterna i Rådets direktiv:

• 2006/42/EG "maskindirektivet" 17 maj 2006
• 2004/108/EG "EMC-direktivet" 15 dec 2004
• 2000/14/EG "bullerdirektivet" 8 maj 2000 I enlighet med bilaga V finns ljudvärdena angivna i avsnittet om tekniska data i bruksanvisningen. Följande standarder har tillämpats: EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007 TUV Rheinland N.A. har utfört en frivillig kontroll åt Husqvarna AB, AM72140165 – Certifikat om överensstämmelse med Rådets direktiv 2006/42/EG om maskiner. Detta certifikat är tillämpligt på alla tillverkningsplatser och ursprungsländer, såsom anges på produkten. Den levererade grästrimmern och/eller buskröjaren överensstämmer med det exemplar som genomgick kontrollen. Underskrivet åt Husqvarna AB, Huskvarna, Sweden, 2013-12-27. Ronnie E. Goldman, Director of Engineering. (Bemyndigad representant för Husqvarna AB samt ansvarig för tekniskt underlag.)
