MANUALE UTENTE 129R HUSQVARNA

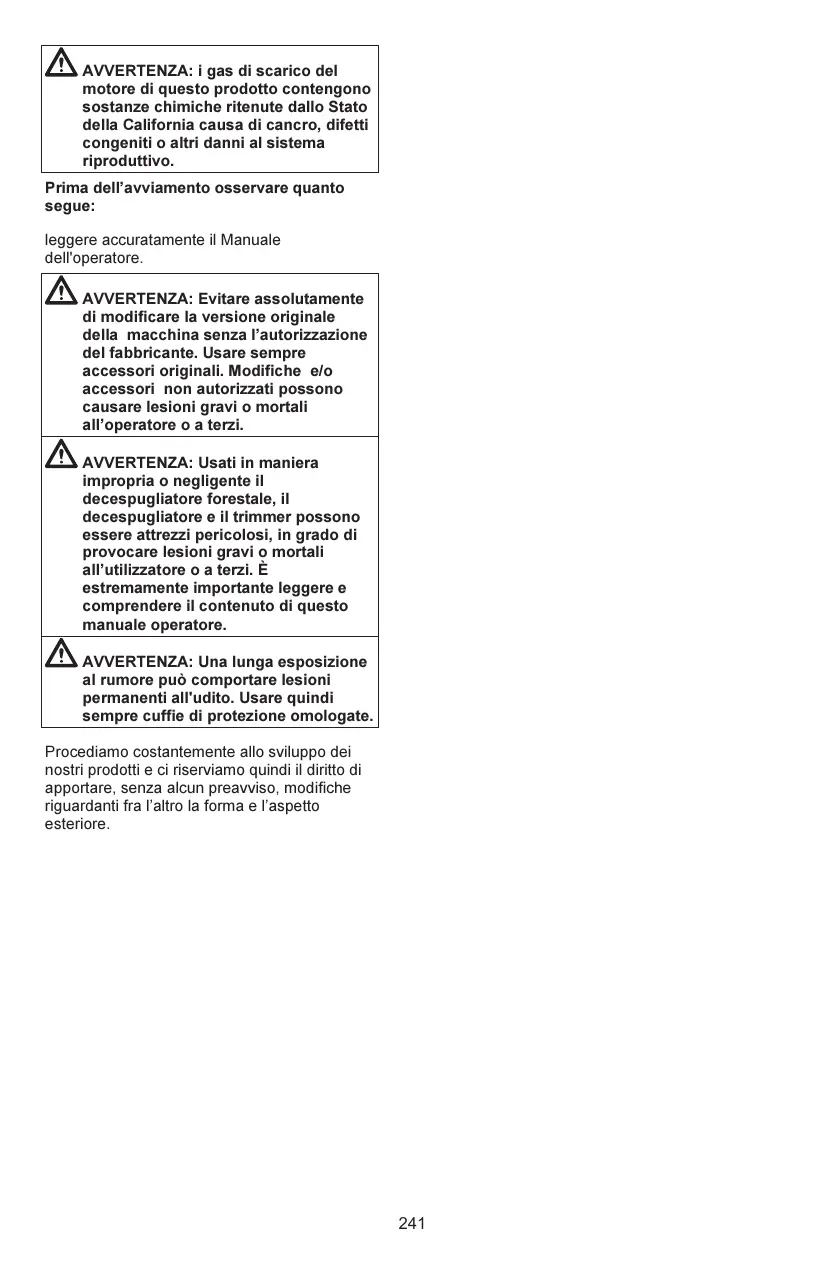

AVVERTENZA: i gas di scarico del motore di quello prodotto contengono sostanze chimiche ritenute dallo Stato della California causa di cancro, difetti congeniti o altri dati alsystema riproduktivo.

Prima dell'aviumento osservare quanto segue:

leggere accuramente il Manuale dell'operaatore.

AVVERTENZA: Evitare assolutamente di modificare la versione originale della macchina sulla autorizzazione del fabbricante. Usare sempre accessori originali. Modifiche e/o accessori non autorizzati possono causare lesioni gravi o mortali all'operaatore o a terzi.

AVVERTENZA: Usati in maniera impropria o negligente il decespugliatore forestale, il decespugliatore e il trimmer possono essere attrezzi pericolosi, in grado di provocare lesioni gravi o mortali all'utilizzatore o a terzi. E estremamente importante leggere e comprende il contento di questo manuale operatore.

AVVERTENZA: Una lunga esposizione al rumore più comportare lesioni permanenti all'udito. Usare quindi sempre cuffie di protezione omologate.

Procediamo costamente allo sviluppo dei nostri prodotti e ci riserviamo quando il diritto di apportare,enza alcun preavviso,modifiche riguardanti fra l'alto la forma e l'aspetto esteriore.

Simboli

AVVERTENZA: i decespugliatori forestali, i decespugliatori e i trimmer possono essere pericolosi! L'uso negligente o improprio più provocare lesioni gravi o mortali all'utilizzatore o a terzi.

Prima di usare la macchina, leggere attentamente il Manuale dell'opercatore e accertarsi di avere compreso il contentuto.

Indossare sempre calzature di sicurezza con punctale in acciaio e sua lantiscivolo; abbigliamento aderente; palantaloni lunghi e pesanti e maniche lunghe; quanti per uso professionale antiscivolo; protezioni per gli occhi, quali occhiali o mascherine anti-appannamento aerati; un casco di protezione approvato; barriere antirumore (tappi o cuffie) per protegere l'uditio.

Per la sicurezza personale,
raccogliere i capelli lunghi.

Durante il lavoro l'utilizzatore della macchina deve accertarsi che non ci siano persono o animali in un raggio di 15 metri.

Prestare attenuatione alle particelle eagli oggetti espulsi.

Velocità massima dell'asse di uscita, giri/min

Le macchine dotate di lame tagliaerba possono essere scagliate violentamente a lato in caso di contatto della lama con un oggetto fisso. La lama puo amputare un braccio o una gamba. Tenere sempre persone e animali domestici ad almeno 15 metri alla macchina.

Le frece indicano i limiti entro i quali viene montata l'impugnatura.

Livello di pressione acustica a 7,5 m secondo la normativa australiana.

Emissioni di rumore nell'ambiente in base alla direttiva della Comunita Europea. L'émissione della macchina è indicata al capitolo Dati tecnici e sulla decalcomania.

Il presente prodotto è conforme alle vigenti dirittive CEE.

Il presente prodotto è conforme alle vigenti dirittive EAC.

Questo prodotto è conforme alle norme australiane relative alla compatibilità elettromagnetica (EMC) in vigore.

Usare benzinaswana piombo e olio a due tempi, miscelati secondo un rapporto del 2% (50:1).

I restanti significi/decalcomanie riguardano particolari requisiti necessari per ottener la certificazione in alcuni mercati.

Identificazione delle parti

1. Lama
2. Rifornimento lubricante
3. Riduttore angolare
4. Protezione del gruppo di taglio
5. Albero
   6 Manubrio
6. Comando dell'acceleratore
7. Interruttore di arresto
8. Fermo dell'acceleratore
9. Morsetto del cinghiaggio
10. Coperchio del cilindro
11. Impugnatura di avviamento
12. Serbatoio carburante
13. Comando valvola dell'aria
14. Pompa carburante
15. Coperchio del filtro dell'aria
16. Regolazione impugnatura
17. Dado di blocaggio

18. Flangia di sostegno

19. Coppa di sostegno

20. Menabrida
21. Testina portafilo
22. Chiave a brugola
23. Protezione di trasporto
24. Chiave esagonale
25. Spina di bloccaggio
26. Cinghiaggio
27. Pulsante del gas di avviamento
28. Regolazione del cavo dell'acceleratore
29. Manuale operatore

Importante

• Usati in maniera impropria o negligente il decespugliatore forestale, il decespugliatore e il trimmer possono essere attrezzi pericolosi, in grado di provocare lesioni gravi o mortali all'utilizzatore o a terzi. É extremamente importante leggere e comprende il contento di quello manuale operatore.
• Questa macchina è destinata esclusivamente all'uso per la bordatura dell'erba, lo sfoltimento dell'erba e/o sfoltimento forestale.
  I soli accessori per azionare i quali vi è permesso l'uso del motore sono i gruppi di taglio da那一 consigliati nel capitolo "DATI TECHNICI".
  Non usare la macchina in condizioni di stanchezza o sosto l'effetto si alcool o medicinali in grado di compromettere il vostro stato psichico e il controllo dei nostri atti.
  Non usare mai la macchina in condizioni climatiche estreme come temperature molto bajo o clima extremamente caldo e/o umido.
• Usare sempre abbligamento protettivo. Vedere le instruzioni allazsche "Abbligamento protettivo personale".
  Non usare mai una macchina che abbia subito modifiche tali da non corrispondere più alle specifiche originali.
  Non usare mai una macchina difettosa Seguire le istruzioni per l'uso e la manutenzione indicate nel presente manuale. Alcuni interventi devono essere esguiti da personale specializzato. Vedere le istruzioni alla sezione "MANUTENZIONE".
• Tutti i carter e le protezioni devono essere montati prima dell'avviamento. Accertarsi che il cavo e il cappuccio della candela siano intatti. Esiste il rischio di scossa elettrica.
  L'operaatore deve accertarsi che persono o animali non si avvincino entro un raggio di 15 metri durante il lavoro. Nel caso in cui più utenti stiano lavorando nella stessa zona, la distanza di sicurezza deve essere di almeno 15 metri.

AVVERTENZA: Questa macchina genera un Campo elettromagnetico durante il funzionamento In determinate circostanze, quello Campo può interferire con impianti medici attivi o passivi. Per ridurre il rischio di gravi lesioni personali o mortali, i portatori di tali impianti devono consultare il proprio medico e il relativo produttore prima di utilizzare la macchina.

AVVERTENZA: l'uso di un gruppo di taglio sbagliato o l'incorretto affilamento della lama possono augmentare il rischio di incidenti.

AVVERTENZA: Non consentire mai a bambini di utilizzato la macchina o avvincinarsi alla. Poiché la macchina è dotata di contatto di arresto con ritorno a molla e più avviarsi a bassa velocità con una leggera trazione dell'impugnatura di avviamento, in alcune condizioni la macchina potrebbe essere avviataanche da bambini piccoli. Sussiste il rischio di gravi lesioni personali. Staccare quindi il cappuccio della candela quando si lascia la macchina incustodita.

Abbigliamento protettivo personale

AVVERTENZA: Lavorando con la macchina usare sempre abbligamente protettivo personale omologato. L'uso di abbligamento protettivo personale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Chiedere consiglio al proprio rivenditore di fiducia per la scelta dell'attrezzatura adeguata.

AVVERTENZA: Far sempre attenzione a segnali di allarme o chiamate quando si utilizzato le cuffie protettive. Togliere sempre le cuffie protettive immediamente all'arresto del motore.

Casco

Usare il casco se il cespuglio da tagliare è alto più di 2 metri.

Cuffie protetitive

Usare cuffie protettive con effetto insonorizzante adeguato.

Protezioni per gli occhi e le orecchie

Usare sempre protezione per gli occhi omologata. Con l'uso della visiera è necessarioanche l'uso di occhiali protettivi omologati. Gli occhiali protettivi omologati devono essere conformi alle norme EN 166 in Europa, ANSI Z87 negli Stati Uniti e CSA Z94 in Canada.

Gianti

Usare i quanti quando è necessario, per es. durante il montaggio del gruppo di taglio.

Stivali

Indossare stivali stabili e anti-scivolo.

Abbigliamento

Usare abbigliamento in materiale robusto ed evitare indumenti troppo ampi che si impigliano lavoramente fra cespugli e sterpi. Usare sempre pantaloni lunghi di tessuto resistente. Non indossare gioielli, pantaloni corti o sandali e non lavorare a piedi nudi. Accertarsi che i capelli non scendano al di sotto delle spalle.

Kit di primo socorro

Gli operatori di decespugliatori forestali, decespugliatori o trimmer devono tenere a portata di mano il kit di primo socorro.

Dispositivi di sicurezza della macchina

In questo capitolo vengono presentati i dispositivi di sicurezza della macchina, la loro funzione, il controlo e la manutenzione necessari per assicurare una funzione ottimale. Vedere il capitolo "IDENTIFAZIONE DELLE PARTI" per individuarme la posizione nella macchina.

La durata della macchina può ridursi e il rischio di incidenti aumentoe se la manutenzione non viene eseguita correttamente e se l'assistenza e/o le riparazioni non vengono effettuate da personale qualificato. Per ulteriori informazioni rivolgersi alla più vicina officina di assistenza.

IMPORTANTE! Tutte le riparazioni e l'assistenza della macchina vanno eseguite da personale specializzato. Quanto detto vale in particolare per i dispositivi di sicurezza della macchina. Se la macchina non supera tutti i controllingi sostoelencati, contattare l'officina autorizzata. L'acquisto di uno dei nostri prodotti garantisce l'assistenza di personale qualificato. Se non avete acquistato la

macchina presso un rivenditore con centro di assistenza, informatevi sull'ubicazione della più vicina officina autorizzata.

AVVERTENZA: non usare mai una macchina con dispositivi di sicurezza guasti.

Seguire le istruzioni per il controllo, la manutenzione e l'assistenza descrirente nel presente capitolo. Se la macchina non supera tutti i controlli, contattare un'officina per le necessarie riparazioni.

Fermo dell'acceleratore

Il fermo dell'acceleratore impedisce le accelerazioni involontarie. Premendo il fermo (A) (tenendo l'impugnatura) si sblocca il dato dell'acceleratore (B). Rilasciando l'impugnatura, il dato dell'acceleratore e il fermo si bloccano nella loro posizione di riposo. Ciò avviene grazia a due sistemi di molle a ritorno independenti l'uno dall'alto. In questa posizione, l'acceleratore è automaticamente bloccato sul minimo.

Controllare che il dato dell'acceleratore si sbloccato sul minimo quando il fermo è in posizione di riposo.

Premere il fermo dell'acceleratore e controllare che ritorni in posizione di riposo non appena viene rilasciato.

Controllare che il dato dell'acceleratore e il fermo dell'acceleratore si muovano liberamente e che le molle di richiamo funzionino a dovere.

Vedere le istruzioni alla sezione "Avviamento".
Avviare il motore ed accelerare a pieno acceleratore. Lasciar andare l'acceleratore e accertarsi che il gruppo di taglio di taglio si fermi e resti fermo. Se il gruppo di taglio ruota nelle acceleratore è al minimo, è necessario controllare la registrazione del minimo sul carburatore.
Vedere le istruzioni alla sezione "MANUTENZIONE".

Interruttore di arresto

Controllare che il motore si spenga premendo e rilasciando l'interruttore d'arresto.

Protezione del gruppo di taglio

Questa protezione mira ad impedire che vengano lanciati oggetti dal gruppo di taglio contro l'utilizzatore. Inoltre la protezione impedisce che l'utilizzatore venga aicontato con il gruppo di taglio.

Controllare che la protezione sia integra e priva di incrinature. Sostituire la protezione se è stata sottoposta a urti o se è incrynata.

Usare sempre la protezione consigliata per agli specifico gruppo di taglio. Vedere il capitolo "DATI TECNICI".

AVVERTENZA: Non usare mai in nessun caso alcun gruppo di taglioswana che sua stato montato un dispositivo di protezione omologato. Vedere il capitolo "DATI TECHNICI". Il montaggio di un dispositivo di protezione inadequato o difettoso cui provocare gravi lesioni personali.

L'uso di un filo di taglio del trimmer avvolto nel modo errato e di un gruppo di taglio inadeguato aumenta il livello di vibrazioni.

AVVERTENZA: La sovraesposizione a vibrazioni più provocare lesioni vascolari o nervose in soggetti che soffrono di disfunzioni circulatorie. Rivolgersi a un medico se si provano sintomi ricollegabili alla sovraesposizione a vibrazioni. Esempi di questi sintomi: intorpidimento, perdita di sensibilità, "formicolio", "torpore", dolore, mancanza di forza o riduzione delle forze normali, alterazioni di colore o aspetto della pelle. Qosti sintomi si manifestano solitamente a dita, mani o polsi. Il rischio più aumento con leasse temperature.

Sgancio rapido del cinghiaggio

In caso di emergenza, nella parte anteriore è installato un dispositivo di rilascio rapido del cinghiaggio facilemente accessibile che richiede di liberarsi dal cinghiaggio della macchina.

Vedere le struzioni alla sezione "Regolazione del cinghiaggio".

Controllare che il cinghiaggio sia nella posizione corretta. Quando il cinghiaggio e la macchina sono stati regolati, controllare che il dispositivo di sgancio rapido funzioni.

Marmitta

La marmitta è dimensionata in modo da diminuire il livello acustico e per allontanare i gas di scarico dall'opereatore.

ATTENZIONE! la marmitta è dotata di convertitore catalitico progettato per ridurre l'émissione di gas di scarico nocivi.

Il rischio d'incendio è particolaremente alto in paesi a clima caldo e secco. Per esta ragione alcune marmitte sono dotate di una retina parascintille. Controllate se la vostra macchina ha una marmitta munita di esta retina.

É di estrema importante seguire le istruzioni relative a controlo, manutenzione e assistenza della marmitta. Non usare mai la macchina se la marmitta è in difettosa.

Controllare con regolarità che la marmitta sia ben fissa nella macchina.

AVVERTENZA: Le marmitte con convertitore catalitico divertano molto calde via durante l'esercizio che all'arresto del motore. Questo valeanche con il motore al minimo. Il contatto più provocare usioni. Attenzione al pericolo di incendio.

AVVERTENZA: L'interno della marmitta contiene sostane chimiche che potrebbero essere cancerogene. Evitare il contatto con questo sostane in caso di marmitta danneggiata.

AVVERTENZA: I gas di scarico del motore contengono monossido di carbonio in grado di provocare intossicazione. Non avviare e non azionare la macchina all'interno o in ambienti con scarsa circolazione dell'aria.

AVVERTENZA: I fumi di scarico del motore sono molto caldi e possono contentere scintille in grado di provocare incendi. Non avviare mai la macchina in ambienti chiusi o vicino a materiale infiammabile.

Dado di bloccaggio

Su alcuni tipi di gruppo di taglio si usa il dato di bloccaggio per fissare l'utensile.

Durante il montaggio, avvitare il dato girando in senso contrario a quello di rotazione del gruppo di taglio. Durante lo smontaggio, svitare il dato nel senso di rotazione del gruppo di taglio. (La filettatura del dato è sinistrorsa). Serrare il dato con la chiave a brugola.

Il blocco di nylon del dato di bloccaggio non deve essere talmente usurato da poter essere girato a mano. Il blocco deve sostortare almeno 1,5 Nm. Quando è stato avvitato circa 10 volte, il dato va sostituito.

Attrezzatura di taglio

Questa parte vi indica, con la corretta manutenzione e l'uso del tipo di attrezzatura di taglio, come:

• Ridurre la tendenza al contraccolpo della macchina.
• Ottenere sempre le migliorie prestazioni di taglio.
• Aumentare la durata dell'attrezzatura di taglio.

IMPORTANT:

• Usare solo gruppi di taglio abbinati ai tipi di protezione da moi raccomandati. Vedere il capitolo "DATI TECHNICI".
• Per un corretto montaggio del filo di taglio del trimmer e per la scelta di un filo del diametro adatto, videere le istruzioni per il gruppo di taglio.
• Mantenere i denti della lama affiliati accuratamente e nel modo giusto.Seguire le nostre indicazioni. Vedereanche le istruzioni sulla confesezione della lama.
• Mantenere un'allicciatura corretta.Seguire le nostre instruzioni ed usare la dima di affilatura consigliata.

NORME GENERALI DI SICUREZZA

AVVERTENZA: spegnere il motore prima di eseguire qualsiasi operazione sul gruppo di taglio. Verificare che il gruppo di taglio non abbia smesso di ruotare completeness. Togliere il cavo di accensione alla candela.

AVVERTENZA: un gruppo di taglio errato o una lama affilata in modo sbagliato augmentano il rischio di contraccolpo.

Attrezzatura di taglio

Le lame e i coltelli tagliaerba sono adatti allo sfoltimento dell'erba più folta.

La testina portafilo è adatta per la cordatura dell'erba.

Regole basilari

Usare solo gruppi di taglio abbinati ai tipi di protezione da moi raccomandati. Vedere il capitolo "DATI TECNICI".

Mantenere i denti della lama affiliati accuramente e nel modo giusto. Seguire le nostre istruzioni ed usare la dima di affilatura consigliata. Una lama mal affilata o danneggiata aumento il rischio d'incidenti.

Controllare il gruppo di taglio per individuare danni o incrinature. Un gruppo di taglio danneggiato dev'essere sostituito.

■ Affilatura dei coltelli e delle lame tagliaerba

Per una corretta affilatura vedere la confazione del gruppo di taglio. Le lama e i coltelli si affilano con una lima piatta a taglio semplice.
Per mantenere l'equilibratura, limare ugualmente tutti i taglienti.

AVVERTENZA: Rottamare sempre la lama che sua piegata, contorta, lesionata, incinata o danneggiata in altri modo. Non provate mai a raddrizzare una lama piegata per riutilizzarla. Usare solo lame originali del tipo raccomandato.

Testina portafilo

IMPORTANT: controllare sempre che il filo di taglio del trimmer sa ben avvolo attorno al rocchetto, onde evitare pericolose vibrazioni nella macchina.

• Usare solamente i gruppi di taglio consigliati. Vedere il capitolo "DATI TECNICI".
  In genere una macchina piccola richiede una testina portafillo piccola e viceversa. Questo dipende dal fatto che il motore durante l'esercizio deve far ruotare il filo di taglio del trimmer allontanando in senso radiale alla testina portafillo e contemporaneamente superare la resistenza opposta dall'erba.
• Anche la lunghezza del filo di taglio del trimmer è importante. A partita di diametro, un filo più lungo richiede una magiore potenza del motore rispetto a uno corto.
  Assicurarsi che il coltellino situato sulla protezione parasassi siia intatta. Serve a tagliare il filo di taglio del trimmer alla giusta lunghezza.
  Per prolongare la vita del filo di taglio del trimmer più essere immerso in acqua per un paio di giorni. Il filo diventa così più tenace e dura di più.

NOTA: verificare che tutte le parti siano correttamente installare come illustrato in quello manuale

Montaggio del manubrio

1. Smontare la vite alla parte posteriore dell'impugnatura dell'acceleratore.
2. Inserire l'impugnatura dell'acceleratore nel lato destro del manubrio (vedere l'illustrazione)
3. Far coincidere il foro della vite di fissaggio dell'impugnatura con il foro del manubrio.
4. Rimontare la vite nel foro della parte posteriore dell'impugnatura.
5. Avvitare la vite atraverso l'impugnatura ed il manubrio. Serrare la vite.
6. Montare i dispositivi di fissaggio come in figura.

AVVERTENZA: i componenti di montaggio del manubrio devono essere installati fra le frece sull'albero per mantenere una posizione operativa sicura.

1. Serrare le viti con una chiave esagonale.

Montaggio del cinghiaggio

AVVERTENZA: durante l'uso, il decespugliatore deve essere sempre agganciato saldamente al cinghiaggio. Altrimenti, non sare possibile averi il totale controlo del decespugliatore con seguenti possibili lesioni a se stessi e ad altri. Non usare mai un cinghiaggio il cui dispositivo di sgancio rapido sua rotto.

Le regolazioni del cinghiaggio e del manubrio devono essere effettuate con il motore completenessfermo prima di utilizzato l'unità.

Montaggio del morsetto del cinghiaggio

1. Posizionare il morsetto superiore del cinghiaggio sull'albero e il morsetto inferiore除去 l'albero Allineare i forn delle viti del morsetto superiore e inferiore. Il morsetto del cinghiaggio deve essere installato sopra la freccia segnata sull'albero (vedere illustrazione).

NOTA: prima di serrare le viti, sistemare il filo dell'acceleratore nella gola del morsetto inferiore

1. Inserire due viti negli appositi fori
2. Fissare il morsetto del cinghiaggio, serrando le viti con una chiave esagonale.

Regolazione del cinghiaggio

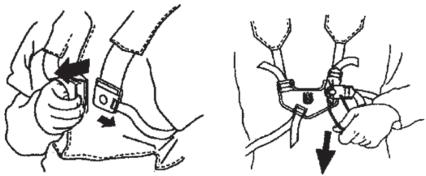

Sulla parte anteriore del cinghiaggio si trova un dispositivo di rilascio rapido lavoro facilemente accessibile. Usare tale dispositivo in situazioni di emergenza, quandocisione necessario liberarsi rapidamente del cinghiaggio e della macchina

Carico uniforme sulle spalle

Un'adeguata regolazione del cinghiaggio e della macchina facilitata notevolmente il lavoro.

Indossare il cinghiaggio. Regolare il cinghiaggio in modo da ottenere la migliorie posizione di lavoro. Tendere le cinghie laterali in modo da distribuire uniformamente il carico su entrambé le spalle.

NOTA: potrebbe essere necessario spostare il morsetto del cinghiaggio sull'albero per un bilanciamento corretto dell'unità.

Altezza corretta

Regolare il cinghiaggio per far si che il gruppo di taglio sia parallelo al suolo.

Equilibrio corretto

Lasciare che il gruppo di taglio appoggi leggermente sul suolo. Se si utilizza una lamtagliaerba,Deve essere mantenuta al di sopra delsuolo di 10 cm per evitare il contatto con pietre e simili.Regolare la posizione del morsetto delcinghiaggio per bilanciare correttamente l'unità.

Montaggio delle lame e delle testine portafilo

• Durante il montaggio del gruppo di taglio è di estrema importantefare in modo che la sezione sollevata del menabrida/della flangia di supporto sua situata nel modo corretto nel foro centrale del gruppo di taglio. Un gruppo di taglio montato in modo errato più causare lesions personali molto gravi e/o perfino mortali.

AVVERTENZA: Non usare mai in nessun caso alcun gruppo di taglio alla che sua stato montato un dispositivo di protezione omologato. Vedere il capitolo "DATI TECNICI". Il montaggio di un dispositivo di protezione inadeguato o difettoso cui provocare gravi lesioni personali.

IMPORTANT: per poter usare una lamatagliaerba la macchina deve essere dotata di manubrio, protezione lama e cinghiaggio adeguati.

Montaggio di protezione lama, lama tagliaerba e coltello tagliaerba

ATTENZIONE! Usare la protezione lama del tipo consigliato. Vedere le istruzioni alla voce Dati tecnici.

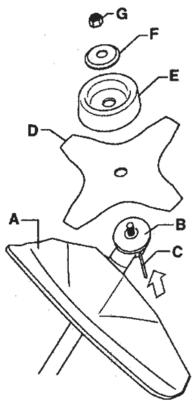

1. La protezione lama/protezione combinata (A) viene agganciata al supporto sull'albero cavo e fissata con una vite.
2. Montare il menabrida (B) sull'albero in uscita.
3. Far ruotare l'albero della lama fino a far coincidere uno dei fori del menabrida con il foro corrispondente nella scatola ingranaggi.
4. Introduire nel foro la spina di bloccaggio (C) per bloccare l'albero.
5. Collocare la lama (D), la cappa di sostegno (E) e la flangia di sostegno (F) sull'albero in uscita.
6. Montare il dato (G). Esso va serrato con una coppi di 35-50 Nm. Usare la chiave a brugola inclusa nel kit attrezzi. Mantenere il manico della chiave il più possibile vicino alla protezione lama. Per serrare il dato girare la chiave in senso contrario a quello di rotazione (NOTA: filettatura sinistorsa).

Montaggio di protezione parasassi e testina portafilo

1. Montare la protezione parasassi (A) per le operazioni con la testina portafilo. La

protezione parasassi/protezione multipla viene agganciata all'albero e fissata con il bullone (L).

1. Montare il menabrida (B) sull'albero in uscita.
2. Ruotare l'albero fino a che uno dei fori del menabrida non sia allineato al foro corrispondente nella scatola ingranaggi.
3. Introduire nel foro la spina di bloccaggio (C) per bloccare l'albero.
4. Avvitare la testina portafilo (H) in senso contrario al movimento di rotazione.

1. Per smontare procedere in ordine inverso.

Carburante

Non accendere mai la macchina:

• Se si è versato del carburante sulla stessa. Eliminare agli traccia di sporco e lasciare evaporare i resti di benzina.
• Se è fuoriuscito del carburante su voi stessi o sui vostri abiti, cancellare abiti. Lavare le parti del corpo che sono venute a contatto con il carburante. Usare acqua e sapone.
• Se vi sono perdite di carburante nella macchina. Controllare con regolarità la presenza di eventuali perdite dal tappo del serbatoio o dai tubi di alimentazione.

Trasporto e rimessaggio

• Il rimessaggio e il trasporto della macchina e del carburante devono essere eseguiti in modo che eventuali perdite o vapori non rischino di venire aicontatto con scintille o fiamme aperte, generate ad esempio da macchine elettriche, motori elettrici, contatti/interruttori o caldaie.
• Per il rimessaggio e il trasporto del carburante usare recipienti adeguati ed omologati per tale scopo.
• In caso di rimessaggio della macchina per un periodo prolongato il serbatoio del carburante va svuotato. Per l'eliminazione dei resti inutilizzati di carburante rivolgersi al più vicino distributore di benzina.
• Accertarsi che la macchina sia ben pulita e che sua stata sottoposta a tutte le operazioni di assistenza prima di anni rimessaggio a lungo termine.
• Durante il trasporto e il rimessaggio della macchina la protezione per il trasporto deve essere sempre montata sul gruppo di taglio.
• Prevenire l'avviamento involontario staccando sempre il cappuccio alla candela in occasione di lunghi periodi di rimessaggio, se la macchina resta incustodita e prima di effettuare qualiasi intervenzione di assistenza.
• Mettere in sicurezza la macchina durante il trasporto.

AVVERTENZA: Il carburante va maneggiato con cautela. Tenere presenti rischi d'incendio, esplosione e intossicazione in caso di aspirazione.

Carburante

N.B: La macchina è dotata di motore a due tempi e deve sempre funzionare con una miscela di benzina e olio due tempi. Per garantire il correcto rapporto di miscelazione, misurare accuramente la quantità di olio da miscelare. Se la quantità di carburante è limitata,anche un piccolo erre nella quantità d'olio influsce notevolmente sulla miscela.

AVVERTENZA: Il carburante e i vapori tossici sono altamente inflammabili e la loro inalazione o il contatto cutaneo possono provocare gravi lesioni. Agire dunque con cautela maneggiando il carburante e assicurare una Buona ventilazione dell'ambiente durante l'operazione.

Benzina

N.B:utilizzare sempre una miscela olio-benzina di buona qualita (almeno 90 ottani). Usare nei casi in cui sua possibile una benzina ecologica, la cosiddetta benzina alchilata.

-Numero minimo di ottani raccommando:90 (RON).Se il motore viene alimentato con benzina con numero di ottani inferiore a 90 batte in testa. In tal caso la temperatura del motore aumenta e possono verificarsi gravi avarie.
- In caso di uso continuo ad alto regime si raccomanda una benzina ad alto numero di ottani.

Olio per motori a due tempi

• Per garantire prestazioni e durata del motore migliorari, è preferibile utilizzato olio Husqvarna XP poiché è stato formulato appositamente per i nostri motori a due tempi raffreddati ad aria. Utilizzato solo olio a due tempi interamente sintetico di alla qualità per miscelare il carburante.
  Non utilizzato mai olio a due tempi formulato per motori fuoribordo con raffreddamento ad acqua o olio a due tempi (TCW).
  Non usare mai olio per motori a quattro tempi.

Preparazione della miscela

La miscelae 50:1.
- Preparare la miscela olio-benzina in un recipiente pulito omologato per il carburante.
- Iniziare con il versare metà della benzina da usare. Aggiungere tutto l'olio. Mescolare agitando. Versare la benzina rimanente.
- Mescolare (agitare) accuratamente la miscela prima di procedere al rifornimento del serbatoio del carburante.

Benzina, litri (gal)	Olio a due tempi, ml (OZ)
4 (1)	77 (2,6)
8 (2)	154 (5,2)

• Preparare una quantità di miscela necessaria al massimo per un mese.
• In caso di rimessaggio prolongato, vuotare e pulire il serbatoio del carburante.

AVVERTENZA: Il convertitore catalitico è molto caldo durante l'uso e subito dopo l'arresto del motore. Quanto detto valeanche se la macchina funziona al minimo. Attenzione al pericolo di incendio, specialmente in presenza di materiali e/o gas inflammabili.

Rifornimento

AVVERTENZA: I seguenti accorgimenti diminuiscono il pericolo di incendio:

Non fumare né collocare sorgenti di calore vicino al carburante.
- Effettuare sempre il rifornimento a motore spento.
- Fermare sempre il motore e lasciarlo raffreddare per alcuni minuti prima di rifornire il carburante.
- Prima di eseguire il rifornimento, après il tazzo del carburante con cautela, per eliminare un'eventuale sovrappressione.
- Serrare il tappo del carburante dopo il rifornimento
- Spostare sempre la macchina dal luogo del rifornimento prima della messa in moto.

• Pulire tutti'intorno al tappo del serbatoio. La presenza d'im purità nel serbatoio può causare guasti.
• Agitare il contentatore della miscela prima di versarla nel serbatoio per assicurarsi cheessa bien mescolata.

Controlli prima dell'avviamento

• Controllare la lama per accertarsi che non vi siano incinature sul fondo dei denti o presso il foro centrale. Le cause più frequenti delle incrinature sono il formarsi di angoli acuti sui fondi dei denti durante l'affilatura e l'uso della lama con i denti non affiliati. In caso di incrinature gettare via la lama.

• Controllare la flangia di sostegno assicurandosi che non si siano formate incrinature dovute ad affaticamento o ad un serraggio effecssivo. In caso di incrinature,gettare via la flangia.

Controllare che il dato non abbvia Persons la sua capacità di bloccaggio. Il blocco del dato devesopportare una coppià di almeno 1.5 Nm. La coppià di serraggio del dato di bloccaggiodeve corrispondere a 35-50 Nm.

• Controllare la testina portafilo e la protezione parasassi e verificare che siano intatte e non presentino incrinature. Sostituire la testina portafilo o la protezione parasassi nel caso in cui abbiano subito degli urti o presentino incrinature.

Non usare mai la macchina ricerca protezione o con una protezione difettosa.
- Tutti i coperchi devono essere correttamente montati e integri prima dell'avviamento della macchina.

Avviamento e arresto

AVVERTENZA: prima di avviare la macchina, la frizione, il coperchio della frizione e l'albero devono essere montati, altrimenti i componenti potrebbero staccarsi e causare lesioni personali. Spostare sempre la macchina dal luogo del rifornimento prima della messa in moto. Collocare la macchina su una solida base d'appoggio. Controllare che il gruppo di taglio non possa venire a contagatto con corpi solidi. Verificare che nell'area di lavoro non siano presenti persone non addette ai lavori, che sarebbero esposte al rischio di gravi lesioni personali. La distanza di sicurezza correponde a 15 metri.

Motore freddo

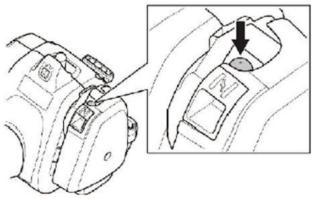

1. Pompa carburante: Premere ripeturamente (circa 10 volte) la membrana primero fino a quando la membrana sacca a riempirsi di carburante. Non è necessario che la sacca sia completenesse piena.

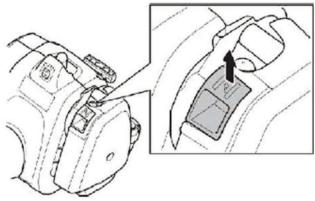

1. Comando dell'aria: Portare il dato dell'aria in posizione di starter.

AVVERTENZA: Accendendo il motore con il dato dell'aria in posizione di starter il gruppo di taglio inizia immediamente a ruotare.

1. Premere il corpo della macchina contro il terreno con la mano sinistra (NOTA! Non con il piede). Afferrare l'impugnatura di avviamento, estrarre lentamente la cordicella di avviamento con la mano destra fino a quando si avverte resistenza (i ganci di avviamento entrano in azione) e tirare con movimenti rapidi e decidsi. Non avvolgere mai la cordicella di avviamento intorno alla mano.

NOTA! Non premere il dato dell'acceleratore nelle si tenta di avviare il motore.

NOTA! Non estrarre completeness la fune di avviamento e non lasciare l'impugnatura di avviamento con la fune estratta. Questo potrebbe danneggiare la macchina. Ripetere i tentativi di avviamento finché il motore non si avvia (o massimo 3 volte).

1. Se il motore si avvia o tenta l'avviamento, portare la leva del dato dell'aria nella posizione di funzionamento.
2. Continuare a tirare con forza la fune sono all'avviamento del motore.
3. Una volta avviato il motore, lasciare che il motore si scaldi per almeno 30 secondi prima di accelerare al massimo.

Motore caldo

1. Pompa carburante: Premere ripeturamente (circa 10 volte) la membrana primo fino a quando la membrana sacca a riempirsi di carburante. Non è necessario che la sicca sia completamente piena.
2. Ripetere i tentativi di avviamento finché il motore non si avvia (o massimo 3 volte).
   Per le impugnature dell'acceleratore con fermo del gas di avviamento vale quando segue:

Il gas di avviamento si ottiene premendo prima il fermo dell'acceleratore e il grilletto acceleratore e poi il pulsante del gas di avviamento (A). A quello punto rilasciare il fermo dell'acceleratore e il grilletto dell'acceleratore e premere il pulsante di accensione dell'acceleratore La funzione di gas di avviamento è ora attivata. Per riportare il motore al minimo premere di nuovo il fermo dell'acceleratore e il grilletto acceleratore.

Arresto

Spagnere il motore premendo e rilasciando l'interruttore d'arresto.

ATTENZIONE! L'interruttore di arresto torna automaticamente in posizione di avviamento. Prevenir l'avviamento involontario staccando sempre il cappuccio alla candela prima di effettuare operazioni di montaggio, controllo e/o manutenzione.

AVVERTENZA: accendendo il motore con il dato dell'aria in posizione chiusa, il gruppo di taglio inizia immediamente a ruotare.

IMPORTANT!

Questo capitolo describes the fondamentali norme di sicurezza per il lavoro con i trimmer. Trovandi in una situazione di insicurezza riguardo all'uso della macchina rivolgersi ad un esperto. Contattare il rivenditore addetto all'assistenza.

Evitare qualsiasi lavoro per il quale non ci sisiennentificmente qualificati.

Prima dell'uso dovete comprendere la differenza fra sfoltimento forestale, sfoltimento dell'erba e bordatura dell'erba.

Norme basilari di sicurezza

Osservare I'ambiente circostante:

Per esclude la presenza di persona, animali o altri che possa interferire sul vostro controlo della machina.
- Per impedire che persone, animali o altri possano rischiare di entrare a contatto con il gruppo di taglio o che oggetti possano essere scagliati in aria dal gruppo di taglio.

ATTENZIONE! Non usare mai la macchina se non siete certi di poter chiedere aiuto in caso d'infortunio.

Non utilizzare la macchina in condizioni di tempo sfavorevoli, ad esempio nebbia, pioggia intensa, vento forte, freddo intenso, ecc. Lavorare con tempo cattivo è spesso stancante e comporta situazioni di rischio, come ad esempio il terreno scivoloso, direzione di caduta dell'albero imprevedibile, ecc.
- Accertarsi di poter camminare e lavorare in posizione sicura. In caso di spostamenti, controllare che non vi siano ostacoli (ceppi, radici, rami, fossati ecc.) Fare particolare attenzione lavorando su terreni in pendenza.

• Gli spostamenti vanno sempre eseguita a motore spento. In caso di spostamenti su distanze più lunghe o di trasporti usare la protezione di transporte.
  Non pogiare mai la macchina a motore accesso o durante la rotazione del gruppo di taglio.

Le nozioni di base per l'estirpazione di erbacce

• Usare sempre l'attrezzatura giusta.

Regolare sempre adeguatamente l'attrezzatura.
- Seguire le(norme di sicurezza.
- Organizzare bene il lavoro.
- Far funzionare sempre la lama a pieno regime nel momento in cui esta viene a contatto col materiale da tagliare.
- Usare sempre lame ben affiliate.
Evitare di urtare la lama contro sassi.
- Dopo ciasca nasa de lavoro decelerare il motore sono al regime minimo. Un esercizio prolongato a pieno regime sensa carico può causare gravi danni al motore.

AVVERTENZA: Non cercare mai di rimuovere il materiale tagliato con il motore in moto o il gruppo di taglio in rotazione. Esiste il rischio di feriri得很amente e ciò vale sia per l'operatore che per eventuali terzi. Arrestare il motore e il gruppo di taglio e togliere il cavo alla candela prima di rimuovere il materiale avvolto intorno all'albero della lava; in caso contrario esiste il rischio di lesioni. Durante e/o alcuni attimi après l'uso è possibile che il riduttore angolare sa caldo. Lasciarlo raffreddare. Il contatto cui lo è implica il rischio di usstioni.

AVVERTENZA: Attenzioneagli oggetti in movimento. Usare sempre protezione per gli occhi omologata. Evitare di lavorare inclinati verso la protezione del gruppo di taglio. Si potrebbe venir colpiti ad un occhio da un sasso, un ramo o altri oggetti sollevatisi dal terreno, con consequenceseanche molto gravi, quali cecità o altre leSIONi.Mantenere distanti i non addetti ai lavori.Bambini, animali, assistenti o altre personi presenti devono sempre essere tenute ad una distanza di sicurezza di 15 metri. Arrestare immediamente la macchina nel caso qualcuno si avvicini. Non girarsi mai con la macchina in azioneenza prima aver controllato che non ci sia nessuno alle vostre spalle entro la zona di sicurezza.

AVVERTENZA: A volte rami o erba possono incastrarsi tra la protezione e il gruppo di taglio. Spagnere sempre il motore durante la pulizia.

Sfoltimento dell'erba con lama tagliaerba

Le lame e i coltelli tagliaerba non possono essere usati per i tronchi legnosi.
Per tutti i tipi di erba alla o robusta si usa la lama tagliaerba.

L'erba viene falciata con movimenti oscillanti lateralmente, in cui il movimento da destra a sinistra costituisce il momento di falciatura quando il movimento da sinistra a destra è il movimento di ritorno. Lavorare col dato sinistro della lama (prendendo ad esempio l'orologio, la posizione sarebbe fra le 8 e le 12).

• Inclinando leggermente la lama versus sinistra durante lo sfoltimento, l'erba forma un'andana che ne facilita la raccolta col rastrello.
• Cercare di lavorare con movimenti ritmici.
  Assumere una posizione stabile con i piedi divaricati. Dopo il movimento di ritorno avanzare e riassumerone una posizione stabile.
• Fare in modo che la coppetta di sostegno si appoggi leggermente al terreneo. La coppetta di sostegno serve a proteggere la lama dal contatto con il terreneo.

• Per evitare che il tagliato si aggrovigi intorno alla lama è bene seguire le seguenti indicazioni:

• Lavorare sempre a pieno gas.

• Evitare il materiale appena tagliato nel movimento di ritorno.

• Arrestare il motore, sganciare l'imbracatura ed appoggiare a terra la macchina prima di raccogliere il materiale tagliato.

Bordatura dell'erba con testina portfolio

Bordatura

• Mantenere la testina portafilo aoca distanza dal terreno e angularla. É l'estremità del filo di taglio del trimmer che esgue il taglio. Lasciare che il filo di taglio del trimmer funzioni al proprio ritmo. Non premere mai il filo di taglio del trimmer contro il materiale da tagliare.

Il filo di taglio del trimmer elimina fácilmente l'erba e le erbacce vicino a muri, recinti, alberi ed aiuole, ma più anche danneggiare la cortecchia di alberi e cespugli oppure i paletti dei recinti.
- Per ridurre i danni alle piante accoriare il filo di taglio del trimmer fino a 10-12 cm e ridurre il regime del motore.

• Durante la bordatura Maintainere il regime al di除去 del piano acceleratore, per far si che il filo di taglio del trimmer duri di più e la testina portafilo si usuri di meno.

Estirpazione di erbacce

La tecnia di estirpazione rimuove tutte la vegetazione indesiderata. Tenere la testina portafillo appena al di sopra del terreno ed inclinarla. Lasciare che l'estremità del filo di taglio del trimmer colpisca il terreno attorno ad alberi, pilastri, statue o simili. IMPORTANTE! Questo metodo comporta una magiore usura del filo di taglio del trimmer.

• Se si lavora contro pietre, mattoni, cemento, recinzioni metalliche ecc. il filo di taglio del trimmer si consuma più rapidamente che non a fatto con alberi o steccati in legno.

Rasatura

Il bordatore è ideale per tagliare l'erba in punit che un normale rasaerbà dificilmente può raggiungere. Durante il taglio Maintainere il filo di taglio del trimmer parallelo al terreno. Evitare di premère la testina portafillo contro il terreno perché in quello modo si rischia di rovinare il tanto erboso e di danneggiare l'utensile.

• Durante le normali operazioni di taglio evitare che la testina portafilo sia aicontto prolongato col terreno. Un contatto costante potrebbe danneggiare o usurare la testina.

Spazzare

• Lo spostamento d'aria causato dal filo rotante può essere utilizzato per spazzare in modo facile e velocne. Mantenere il filo di taglio del trimmer parallelo e al di sopra delle superfici da spazzare e muovere l'utensile avanti e indietro.

• Per rasare o spazzare procedere a piano gas per ottener un buon risultato.

AVVERTENZA: non cercare mai di rimuovere il materiale tagliato con il motore in moto o il filo di taglio del trimmer in rotazione, perché ciò potrebbe causare gravi lesioni fisiche sia per l'opereatore che per eventuali terzi Fermare il motore e la testina portafilo e scollegare il cavo alla candela prima di rimuovere il materiale tagliato impigliato all'albero di trasmissione, in caso contrario esiste il rischio di lesioni. Durante e/o alcuni attimi dopo l'uso è possibile che il riduttore angolare sa caldo. Lasciarlo raffreddare. Il contatto può implicare il rischio di usioni.

AVVERTENZA: Attenzioneagli oggetti in movimento. Usare sempre protezione per gli occhi. Evitare di lavorare inclinati verso la protezione del gruppo di taglio. Si potrebbevenir colpiti ad un occhio da un sasso, un ramo o altri oggetti sollevatisidalterreno,conconsequenzeanche molto gravi, quali cecità o altre lesioni.

Mantenere distanti i non addetti ai lavori. Bambini, animali, assistenti o altre persona presenti devono sempre essere tenute ad una distanza di sicurezza di 15 metri. Arrestare immediamente la macchina nel caso qualcuno si avvicini.

La durata della macchina può ridursi e il rischio di incidenti aumentoe se la manutenzione non viene eseguita correttamente e se l'assistenza e/o le riparazioni non vengono effettuate da personale qualificato. Per ulteri informazioni, contattare il rivenditore autorizzato con assistenza più vicino.

Sicurezza/manutenzione dell'unità

Staccare la candela prima di eseguire le operazioni di manutenzione, salvo per le regolazioni del carburatore

AVVERTENZA: prima di avviare la macchina, la frizione, il coperchio della frizione e l'albero devono essere montati, altrimenti i componenti potrebbero staccarsi e causare lesioni personali.

Carburatore

Funzione

Attraverso il dato dell'acceleratore, il carburatore regola il regime del motore. La miscelà aria/benzina avviene nel carburatore.

La vite a T regola la posizione dell'acceleratore al minimo. Avvitando in senso orario il regime del minimo si alza, nelle agendo in senso antiorario il regime di giri del motore al minimo si abbassa.

- Messa a punto iniziale

Il carburatore è messo a punto al collaudo in fabbrica. La regolazione precisezza sare è seguita da un technique autorizzato.

AVVERTENZA: il gruppo di taglio potrebbe essere in movimento durante le regolazioni del carburatore. Indossare l'abbligamente protettivo e rispettore tutte the struzioni di sicurezza. Accertarsi che il gruppo di taglio smetta di girare quando il motore è al minimo. Quando si spegne l'unità, accertarsi sempre che il gruppo di taglio si via ferrato prima di appoggiare l'unità.

ATTENZIONE! Se il gruppo di taglio ruota con il motore al minimo sare necessario regolare la vite a T in senso antiorario sono all'arresto del gruppo di taglio.

Regime minimo consigliato:

vedere il capitolo "Dati tecnici".

Regime massimo consigliato con motore fuori giri:

vedere il capitolo "Dati tecnici".

Regolazione precise del regime minimo T

Regolare il regime minimo utilizzando la vite di regolazione del minimo a T, nel caso si necessaria una nuova messa a punto. Girare prima la vite del minimo a T in senso orario fino a

quando il gruppo di taglio comincia a ruotare. Girare poi la vite in senso antiorario fino a quando il gruppo di taglio si arresta. Il regime al minimo è regolato correttamente quando il motore funziona uniformmente in agli posizione. Dovrebbe inoltre esserci un buon margine fino al regime in cui il gruppo di taglio comincia a ruotare.

Regolazione del regime del gas di avviamo

Per ottenere il giusto regime del gas di avviamento esiste una vite di regolazione nella sezione posteriore dell'impugnatura dell'acceleratore, accanto al cavetto. Con esta vite (a testa esagonale di circa 4mm ) è possible augmentare o ridurre il regime del gas di avviamento.

Procedure come segue:

1. Far funzionare la macchina al regime minimo.
2. Premere il blocco del gas di avviamento in base alle istruzioni alla voce Avviamento e arresto.
3. Se il regime del gas di avviamento è troppo basso (inferiore a 4000 giri/min.) girare la vite di regolazione (A) in senso orario fino a quando il gruppo di taglio comincía a ruotare. Girare quandī la vite di regolazione (A) in senso orario di un altro 1/2 giro.
4. Se il regime del gas di avviamento è troppo alto girare la vite di regolazione (A) in senso antiorario fino a quando il gruppo di taglio si arresta. Girare quando la vite di regolazione (A) in senso orario di un altro 1/2 giro.

AVVERTENZA: se non è possibile regolare il regime del minimo affinché il gruppo di taglio si fermi, contattare il rivenditore addetto all'assistenza. Non utilizzato la macchina prima che questa sua stata correttamente regolata o riparata.

Marmitta

ATTENZIONE! La marmitta è dotata di convertitore catalitico progettato per ridurre l'emissione di gas di scarico nocivi.

(carter avviamento rimioso per chiarezza)

La marmitta è dimensionata in modo da diminuire il livello acustico e per allontanare i gas di scarico dall'opereatore. I gas di scarico sono caldi e possono contentere scintille, pericolose in presenza di materiale infiammabile.

Per esta ragione le marmitte sono dotate di una speciale retina parascintille. Controllare regolaremente la retina e se necessario, farla pulire da un rivenditore addetto all'assistenza. In caso di retina danneggiata esta deve essere sostituita.

Se la retina è spesso ostruita, quello cui sono un segno del fatto che le funzioni del convertitore catalitico sono ridotte. Per il controllo della marmitta, contattare l'assistenza. Una retina ostruita provoca il surriscaldamento della macchina con consequenti danni a cilindro e pistone.

N.B: non utilizzato mai una macchina con marmitta difettosa o non correttamente fissata Assicurarsi che i bulloni della marmitta siano serrati.

AVVERTENZA: Le marmitte con convertitore catalitico divertano molto calde via durante l'esercizio che all'arresto del motore. Questo valeanche con il motore al minimo. Il contatto più provocare uszioni. Attenzione al pericolo di incendio!

AVVERTENZA: L'interno della marmitta contiene sostanzi chimiche che potrebbero essere cancerogene. Evitare il dato con queste sostanzi in caso di marmitta danneggiata.

AVVERTENZA: I gas di scarico del motore contengono monossido di carbonio in grado di provocare intossicazione. Non avviare e non azionare la macchina all'interno o in ambienti con scarsa circolazione dell'aria. I fumi di scarico del motore sono molto caldi e possono contentere scintille in grado di provocare incendi. Non avviare mai la macchina in ambienti chiusi o vicino a materiale infiammabile!

Candela

Lo stato della candela dipende da:

carburatore non tarato.
- miscela non corretta (quantità eccessiva diolio oppure olio non idoneo).
- filtrodell'aria ostruito.

Questi fattori causano depositi sull'elettrodo della candela, e segueunti disturbi di funzionamento e di messa in moto.

Se la macchina ha potenza insodisfacente, dificoltà di messa in moto o il minimo irregolare, controllare innanzitutto la candela.

Se esta è incrostata, pulirla e controllare la distanza tra gli elettrodi, che delve essere 0,6 mm. La candela andrebbe cambiata di regola dopo circa un mese di esercizio o prima se necessario.

0.024 inch (0.6 mm)

N.B: usare candele originali o del tipo raccomandato. Altre candele posso n daneggiare cilindro e pistone.

Filtro dell'aria

Pulire regolaremente il filtro dell'aria per evitare :

disturbidi carburazione
- problemi di messa in moto
- riduzione della potenza sviluppata
- inutile usura dei componenti del motore
consumo di carburante eccessivo.

Ilaggio dev'essere pulito agli 25 ore di esercizio o più spesso se l'ambiente è extremamente polveroso.

Pulizia del filtro dell'aria

Smontare il coperchio del filtro dell'aria ed estrarre il filtrlo. Lavarlo in acqua saponata calda.

Risciacquare accuratamente. Prima di rimontare ilchio, ilchio accertarsi che sua ben asciutto.

Il filtering non ritorna mai completeness pulito.
Pertanto va sostituito periodicamente con uno nuovo. Un filtering danneggiato va sostituito immediamente.

Riduttore angolare

Il riduttore angolare è stato riempito in fabbrica con la giusta quantità di grasso. Prima dell'uso della macchina si consiglia comunique di controllare che il riduttore angolare sia pieno di grasso fino a 3/4. Usare grasso speciale. Il lubricante nell'alloggiamento del riduttore angolare non va normalmenteambiato se non in caso di eventuali riparazioni.

Affilatura dei coltelli e delle lame tagliaerba

AVVERTENZA: Spagnere sempre il motore prima di eseguire qualsiasi operazione sul gruppo di taglio. Questo infatti continua a ruotare anche whenl'acceleratore viene rilasciate.Accertarsi che il gruppo di taglio si Completely fermo e staccare il cavo alla candela prima d'iniziare qualunque operazione.

• Per una corretta affilatura vedere la confezione del gruppo di taglio.
• Le lama e i coltelli si affilano con una lima piatta a taglio semplice.
  Permantenere l'equilibratura,limare ugualmente tutti i taglienti.

AVVERTENZA: Rottamare sempre la lama che sua piegata, contorta, lesionata, incrinata o danneggiata in altri modo. Non provate mai a raddrizzare una lama piegata per riutilizzarla. Usare solo lame originali del tipo raccomandato.

Schema di manutenzione

Qui di seguito troverete una lista delle operazioni di manutenzione da eseguire sulla macchina. La maggior parte dei punti è descritta al capitolo Manutenzione. L'utilizzatore può eseguire solo le operazioni di manutenzione e assistenza descrirente in questo manuale operatore. Per operazioni di maggiore entità rivolgersi ad un'officina di assistenza autorizzata.

Manutenzione settimanale:

Pulire le parti esterne della macchina.
Controllare che il blocco dell'acceleratore e l'acceleratore funzionino in modo sicuro.
- Controllare che l'interruttore d'arresto funzioni.
- Controllare che il gruppo di taglio non ruoti con il motore al minimo.
- Pulire il filtro dell'aria. Sostituire se necessario.
- Controllare che la protezione del gruppo di taglio sia integra e priva di incrinature. Sostituire la protezione del gruppo di taglio se è stata sottoposta a urti o se è incrynata.
Controllare che la testina portafilo sia integra e priva di incrinature. Sostituirla se necessario.
Controllare che il dato di bloccaggio dell'attrezzatura di taglio sua correttamente serrato.
- Controllare che dadi e viti siano ben serrati.
Controllare che non ci siano perdite di carburante nel motore, nel serbatoio o nei flessibili carburante.

Manutenzione pensile:

• Controllare il dispositorio di avviamento con la relativa cordicella.

Manutenzione annuale:

• Pulire la candela esternamente. Smontarla e controllare la distanza fra gli elettrodi. Regolare la distanza portandola a 0,6 mm o sostiturie la candela. Controllare che la candela sua munita di dispositivo di suppressione interferenze radio.
• Pulire esternamente il carburatore e lo spazio attorno adesso.
• Controllare che il riduttore angolare sia pieno per 3/4 di grasso. Riempire con grasso speciale se necessario.
• Controllare che il filtro del carburante non sia sporco e che il tubo pescante non presenti incrinature o altri difetti. Sostituire se necessario.
• Controllare tutti i cavi e i collegamenti.
• Controllare che la frizione, le molle della frizione e il tamburo della frizione non siano usurati. Sostituire se necessario presso un'officina di assistenza autorizzata.

• Sostituire la candela. Controllare che la candela sua munita di dispositivo di suppressione interferenze radio.

• Pulire o sostituire la retina parascintille della marmitta.

CARATTERISTICHE TECNICHE

Motore
Cilindrata, cc	28
Alesaggio, mm	35
Corsa, mm	28,7
Regime minimo, giri/min	2800-3200
Regime di minimo veloce raccomandato, giri/min	11000
Regime albero in uscita, giri/min	8000
Potenza max. motore a norma ISO 7293, kW	0,8
Marmitta con convertitore catalitico	Si
Impianto di accensione con regolazione della velocità	Si
Impianto di accensione
Candela	NGK BPMR6A
Distanza tra gli elettrodi, mm	0,6
Sistema di lubrificazione e carburante
Capacità serbatoio carburante, cc	343
Peso
Peso, escluso carburante, gruppo di taglio e protezione, kg	5,21
Emissioni di rumore (vedere Nota 1)
Livello potenza acustica, misurato dB(A)	106
Livello potenza acustica, garantito LWA dB(A)	114
Livello acustico (vedi Nota 2)
Livello di pressione acustica equivalente rispetto all'udito dell'operatore, misurato in base alle norme EN/ISO 11806 e ISO 22868, dB(A):
Equipaggiata con lama tagliaerba (originale)	94
Equipaggiata con testina portafillo (originale)	95
Livelli di vibrazioni (vedi Nota 3)
Livelli di vibrazione equivalenti (ahv,eq) all'impugnatura, misurati in base allenorme EN ISO 11806 e ISO 22867, in m/s2
Equipaggiata con lama tagliaerba (originale), sinistra/destra	4,21 / 4,23
Equipaggiata con testina portafillo (originale), sinistra/destra	5,89 / 4,61

Note 1: emissions di rumore nell'ambiente misurate come potenza sonora (L_WA) in base alla direttiva CE 2000/14/CE. Il livello di potenza acustica riportato per la macchina è stato misurato con il gruppo di taglio originale che emette il livello massimo. La differenza tra potenza acustica misurata e garantita è che la potenza acustica garantita comprendeanche la dispersione nel risultato di misurazione e le variazioni tra le diverse machine dello stesso modello come da Direttiva 2000/14/CE.
Note 2: i dati riportati per il livello di pressione acustica equivalente della macchina hanno una dispersione statistica tipica (deviazione standard) di 1 dB (A).
Note 3: i dati riportati per il livello di vibrazione equivalente hanno una dispersione statistica tip (deviazione standard) di 1m / s^2

Modello 129R (M10 LH per arbusti) - Foro centrale di lame/coltelli 25,4 mm

Accessor omologati	Tipo	Gruppo di taglio / protezione, n° codice
Lama/coltello tagliaerba	Grass 255-4 1 pollice (Ø 250 4 denti)	504001303 / 580446606
Testina portafilo	T25 (Ø 2,4 - filo da 2,7 mm)	537338306 / 580446606

Nome del dichiarante Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.: [phone].

Husqvarna AB rivendica la responsabilità esclusiva dei contenuti di但这a dichiarazione: Trimmer e/o decespugliatore, piattaforme A05328CBHV rappresentanti i modelli 129R rispettivamente dai numero di seriè del 2014 in poi.

Il numero della piattaforma e il codice modello sono riportati chiaramente sulla piastrina modello insieme all'anno, con i correspondenti numeri di series.

I contenuti della dichiarazione descritti in precedenza sono conformi ai requisiti delle direttive del Consiglio:

2006/42/CE "Direttiva Macchine" 17 maggio 2006.
2004/108/CE "Direttiva sulla compatibilità elettromagnetica" 15 dicembre 2004
2000/14/CE "Direttiva sulle emissioni di rumore nell'ambiente" 8 maggio 2000

In conformità all'Allegato V, i valori per i livelli sonori dichiarati sono riportati nel capitolo relative ai dati tecnici del manuale operatore.

Sono state applicate le seguenti norme:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

TÜV Rheinland N.A. ha eseguito l'omologazione volontaria periconto di Husqvarna AB, emettendo il Certificato di conformità AM72140165 relativto alla Direttiva Macchine 2006/42/CE del Consiglio. Questo certificato si applica a tutti i siti produttivi e paesi d'origine, casi come riportati sul prodotto. Il trimmer per prato e/o il decespugliatore in dotazione è conforme agli exemplari sottoposti a omologazione.

Firmato per conto di: Husqvarna AB, Huskvarna, Svezia, 2013-12-27.

距离 c_1^2 = c_1 · b_1

Ronnie E. Goldman, Diretlore dell'ingegneria. (Rappresentante autorizzato per Husqvarna AB e responsabile della documentazione tecnica).

Istruzioni originali

Algne juhend

Originalie noradijumi

Originali instrukcija

1156885-38

Rev. A

2014-08-28

Originalna navodila

Eredetiutasitask
