NAUDOJIMO INSTRUKCIJA 129R HUSQVARNA
Pirmosios pagalbos rinkinys
Pjovimo įrenginių, krūmapjovių ir žoliapjovių operatoriai privalo turėti pirmosios pagalbos rinkinį.

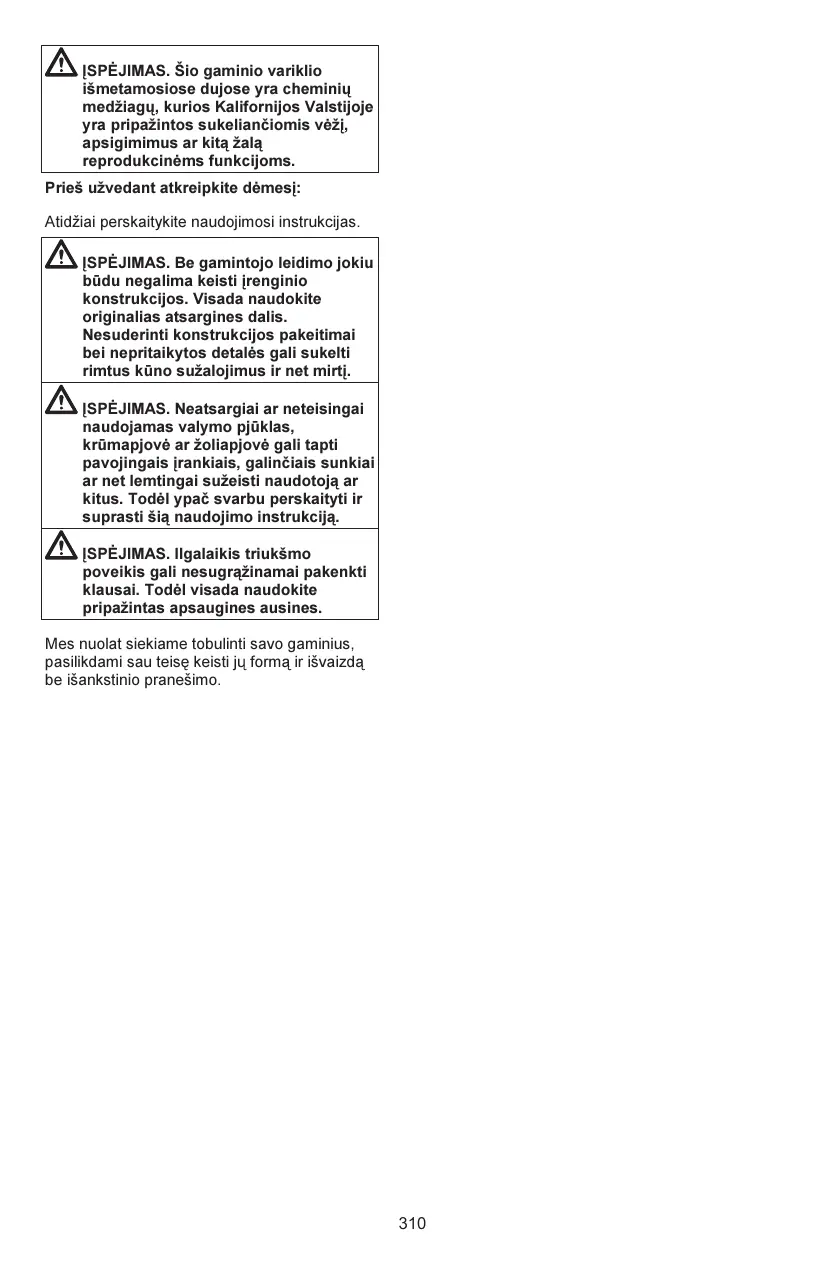

ĮSPĖJIMAS. Šio gaminio variklio išmetamosiose dujose yra cheminių medžiagų, kurios Kalifornijos valstijoje yra pripažintos sukeliančiomis vėžį, apsigimimus ar kitą žalą reprodukcinėms funkcijoms.
Prieš užvesdami atkreipkite dėmesį:
Atidžiai perskaitykite naudojimo instrukcijas.
ĮSPĖJIMAS. Be gamintojo leidimo jokiu būdu negalima keisti įrenginio konstrukcijos. Visada naudokite originalias atsargines dalis. Nesuderinti konstrukcijos pakeitimai bei nepritaikytos detalės gali sukelti rimtus kūno sužalojimus ir net mirtį.
ĮSPĖJIMAS. Neatsargiai ar neteisingai naudojamas pjovimo pjūklas, krūmapjovė ar žoliapjovė gali tapti pavojingais įrankiais, galinčiais sunkiai ar net mirtinai sužeisti naudotoją ar kitus. Todėl ypač svarbu perskaityti ir suprasti šią naudojimo instrukciją.
ĮSPĖJIMAS. Ilgalaikis triukšmo poveikis gali negrįžtamai pakenkti klausai. Todėl visada naudokite pripažintas apsaugines ausines.
Mes nuolat siekiame tobulinti savo gaminius, pasilikdami teisę keisti jų formą ir išvaizdą be išankstinio pranešimo.
Ženklai
ĮSPĖJIMAS. Pjovimo pjūklai, krūmapjovės ir žoliapjovės gali būti pavojingos. Aplaidžiai ar netinkamai naudojant gali būti sunkiai ar net mirtinai sužeistas operatorius ar kiti žmonės.
Prieš naudodami įrenginį atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, ar viską gerai supratote.
Visada naudokite apsauginę avalynę su plieno įdėklais ir neslidžiais padais, aptemptus drabužius, ilgas sunkias kelnes ir marškinius ilgomis rankovėmis, stiprias neslidžias pirštines, akių apsaugos priemones, pvz., nerasojančius ventiliuojamus akinius ar veido kaukę, patvirtintą saugos šalmą ir klausos apsaugos priemones (ausų kištukus ar ausines).
Asmenys su ilgais plaukais (dėl savo pačių saugumo) turėtų juos susirišti.
Dirbdamas su šiuo įrenginiu naudotojas turi stebėti, kad kiti žmonės ar gyvūnai nepriartėtų arčiau nei 15 m atstumu.
Saugokitės išmestų ir atšokusių daiktų.
Didžiausi darbinio veleno sūkiai, aps./min.
Susidūrus su nejudančiu daiktu, įrenginiai, kuriuose įtaisyti žolės pjovimo peiliai, gali stipriai mesti į šoną. Peilis gali nupjauti ranką arba koją. Niekada neleiskite žmonėms ir gyvūnams prisiartinti arčiau kaip 15 metrų atstumu iki įrenginio.
Rodyklės, nurodančios ribas rankenų tvirtinimo detalei tvirtinti.
Garso slėgio lygis už 7,5 m pagal Australijos taisykles.
Triukšmo emisijos į aplinką pagal Europos Bendrijos direktyvą. Įrenginio emisija nurodyta skyriuje "Techniniai duomenys" ir ant etiketės.
Šis įrenginys atitinka jam taikomas EB direktyvas.
Šis įrenginys atitinka jam taikomas EAC direktyvas.
Šis įrenginys atitinka jam taikomas Australijos elektromagnetinio suderinamumo (EMC) taisykles.
Naudokite bešvinio benzino ir dvitakčiams varikliams skirtos alyvos 2% (50:1 santykis) mišinį.
Likusieji ant įrenginio nurodyti simboliai pažymi specialius įvairiose rinkose keliamus sertifikavimo reikalavimus.
Kas yra kas?
- Peilis
- Tepalo filtro dangtelis
- Kampinė pavara
- Pjovimo įrangos apsauga
- Stovas
- Valdymo rankena
- Akceleratoriaus gaidukas
- Stabdymo jungiklis
- Akceleratoriaus fiksavimas
- Laikymo diržų apkaba
- Cilindro dangtelis
- Starterio rankenėlė
- Kuro bakas
- Oro sklendė
- Kuro siurblys
- Oro filtro dangtelis
- Rankenų reguliavimo varžtas
- Tvirtinimo veržlė
- Atraminė jungė
- Atraminis gaubtas
- Varantysis diskas
- Žoliapjovės galvutė
- Raktas su galvute
- Apsauginis dėklas
- Šešiakampis raktas
- Fiksavimo smeigė
- Laikymo diržai
- Akceleratoriaus įjungimo mygtukas
- Akceleratoriaus vielos reguliavimas
- Naudojimo instrukcija
Svarbu
Neatsargiai ar neteisingai naudojamas valymo pjūklas, krūmapjovė ar žoliapjovė gali tapti pavojingais įrankiais, galinčiais sunkiai ar net mirtinai sužeisti naudotoją ar kitus. Todėl ypač svarbu perskaityti ir suprasti šią naudojimo instrukciją. - Įrenginys yra skirtas tik žolei pjauti, žolei valyti ir/arba miškui valyti. - Prie įrenginio variklio galite naudoti tik skyriuje TECHNINIAI DUOMENYS rekomenduojamą pjovimo įrangą. - Niekada nenaudokite įrenginio, jei esate pavargę, jei vartojote alkoholį ar vaistus, kurie gali turėti įtakos jūsų regėjimui, nuovokai ar koordinacijai. - Niekada nenaudokite įrenginio ekstremaliomis klimatinėmis sąlygomis, pvz., esant dideliam šalčiui ar labai karštam ir/arba drėgnam klimatui. Naudokite asmenines saugos priemones. Žr. instrukcijas, pateiktas skyriuje „Asmeninės apsaugos priemonės". - Niekada nenaudokite įrenginio, kurio konstrukcija yra modifikuota, lyginant su gamyklos standartu. - Niekada nenaudokite techniškai netvarkingo įrenginio. Įrenginį reguliariai tikrinkite ir techniškai prižiūrėkite, kaip nurodyta šioje naudojimo instrukcijoje. Kai kurias techninės priežiūros darbus gali atlikti tik apmokyti ir kvalifikuoti specialistai. Žr. nurodymus, pateikiamus skyriuje PRIEŽIŪRA. Prieš užvedant įrenginį visi gaubtai ir apsaugos privalo būti pritvirtinti. Patikrinkite, ar nepažeistas uždegimo žvakės antgalis ir laidas. Kitaip galite patirti elektros smūgį. - Su įrenginiu dirbantis asmuo turi stebėti, kad nei žmonės, nei gyvūnai neprisiartintų arčiau kaip 15 m atstumu. Kai vienoje vietoje šiais įrenginiais dirba keli asmenys, tarp jų turi būti išlaikomas mažiausiai 15 m saugus atstumas.
ĮSPĖJIMAS. Šis įrenginys veikdamas sukuria elektromagnetinį lauką. Esant tam tikroms aplinkybėms šis laukas gali turėti ryšį su aktyviaisiais ar pasyviaisiais medicininiais implantais. Kad sumažėtų sunkaus ar netgi mirtino sužeidimo pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį įrenginį pasitarti su gydytoju ir implanto gamintoju.
ĮSPĖJIMAS. Netinkama pjovimo įranga arba neteisingai pagaląstas peilis padidina nelaimingų atsitikimų pavojų.
ĮSPĖJIMAS. Niekada neleiskite vaikams naudoti įrenginį ar būti arti jo. Kadangi įrenginys turi spyruokliuojančią "Stop" rankenėlę ir jį galima užvesti vos patraukus starterio rankenėlę, net maži vaikai prie tam tikrų aplinkybių gali savo jėgomis užvesti įrenginį. Tai reiškia, jog iškyla pavojus sunkiai susižaloti. Todėl nuimkite žakės antgalį, kai įrenginys lieka be priežiūros.
Asmens saugos priemonės
ĮSPĖJIMAS. Dirbdami įrenginiu visada naudokite aprobuotas asmenines saugos priemones. Asmeninės saugumo priemonės nepašalins rizikos susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Paprašykite pardavėjo išrinkti jums tinkamiausias priemones.
ĮSPĖJIMAS. Jeigu esate užsidėję apsaugines ausines, būkite atidūs, kad išgirstumėte galimus įspėjamuosius signalus ar šūksnius. Išjungus variklį, visada nusiimkite apsaugines ausines.
Šalmas
Jei valomas sepetys yra aukštesnis nei 2 m, privaloma dėvėti šalmą.
Apsauginės ausinės
Nešiokite pakankamomis garso slopinimo savybėmis pasižyminčias apsaugines ausines.
Akių apsaugos priemonės
Visada naudokite pripažintus apsauginius akinius. Jei naudojamas apsauginis skydelis, turi būti nešiojami ir pripažinti apsauginiai akiniai. Patvirtinti apsauginiai akiniai turi atitikti EN 166 Europoje, ANSI Z87 Jungtinėse Valstijose ir CSA Z94 Kanadoje.
Pirštinės
Prireikus mūvėkite pirštines, pvz., tvirtindami pjovimo įrangą.
Batai
Mūvėkite neslidžius ir stabilius batus.
Rūbai
Dėvėkite iš stiprios medžiagos pagamintą darbinę aprangą ir venkite plevenančių skvernų, kurie gali užkibti už krūmokšnių bei šakų. Visada vilkėkite patvarias ilgas kelnes. Nenešiokite papuošalų, trumpų kelnių ar atvirų batų ir nevaikščiokite basomis. Žiūrėkite, kad plaukai nekristų žemiau pečių.
Pirmosios pagalbos rinkinys
Valymo pjūklų, krūmapjovių ar žoliapjovių operatoriai turėtų nešiotis pirmosios pagalbos rinkinį.
Mašinos saugos įranga
Šiame skyriuje pasakojama apie įvairius įrenginio saugos elementus, aiškinama, kaip jie veikia, patariama, kaip juos prižiūrėti ir tvarkyti, jei norite, kad įrenginys dirbtų gerai ir saugiai. Žr. skyrių KAS YRA KAS, jei norite pamatyti, kur kokia detalė yra jūsų įrenginyje.
Įrenginio tarnavimo laikas gali sutrumpėti, o nelaimingų atsitikimų pavojus gali padidėti, jei įrenginys nebus tinkamai prižiūrimas, o aptarnavimo ir/arba remonto darbai nebus atliekami profesionaliai. Jei jums reikia papildomos informacijos, kreipkitės į artimiausias aptarnavimo dirbtuves.
SVARBU! Įrenginio priežiūra ir taisymas reikalauja specialaus pasirengimo. Tai ypač susiję su įrenginio apsauginėmis dalimis. Jei jūsų įrenginys neatitiks bent vieno iš žemiau pateiktų kontrolės reikalavimų, kreipkitės į sertifikuotą remonto dirbtuvę. Mes garantuojame profesionalų aptarnavimą ir priežiūrą. Jei įrenginio pardavėjas neatlieka aptarnavimo, paprašykite jo duoti artimiausios remonto dirbtuvės adresą.
ĮSPĖJIMAS. Niekada nenaudokite įrenginio su netvarkingomis apsauginėmis detalėmis.
Vadovaukitės valdymo, techninės priežiūros ir taisymo instrukcijomis, aprašytomis šiame skyriuje. Jei jūsų įrenginys neatitinka bet kurio iš šių kontrolinių reikalavimų, kreipkitės į savo techninės priežiūros atstovą dėl įrenginio remonto.
Akceleratoriaus fiksavimas
Akceleratoriaus užraktas skirtas apsaugoti akceleratoriaus gaiduką nuo netyčinio paspaudimo. Paspaudus užraktą (A) (tai įvyksta automatiškai, kai jūs suspaudžiate rankeną) galima valdyti akceleratoriaus gaiduką (B). Kai atleisite rankeną, akceleratoriaus gaidukas ir jo apsauginis užraktas grįš į tradicinę padėtį. Tai vyksta dėl dviejų viena nuo kitos nepriklausomų atmetamųjų spyruoklių sistemos. Nedirbant įrenginiu, akceleratoriaus gaidukas automatiškai užsiblokuoja laisvosios eigos padėtyje.
Patikrinkite, ar laisvojoje eigoje akceleratoriaus gaidukas yra užblokuotas, o akceleratoriaus užraktas yra savo pradinėje padėtyje.
Paspauskite akceleratoriaus užraktą, patikrindami, ar atleidus jis grįžta į savo pradinę padėtį.
Patikrinkite, ar akceleratoriaus gaidukas ir jo užraktas laisvai junginėjasi ir ar gerai veikia jų spyruoklių sistema.
Žr. nurodymus prie antraštės "Pradžia". Užveskite įrenginį ir stipriai spustelkite akceleratorių. Atleiskite akceleratorių ir patikrinkite, ar pjovimo įranga sustoja ir daugiau nejuda. Jei pjovimo įranga sukasi esant laisvajai eigai, patikrinkite karbiuratoriaus laisvosios eigos nuostatas. Žr. nurodymus, pateikiamus skyriuje PRIEŽIŪRA.
Stabdymo jungiklis
Patikrinkite, ar variklis išsijungia nuspaudus ir atleidus sustabdymo jungiklį.
Pjovimo įrangos apsauga
Šis skydas yra skirtas apsaugoti naudotoją nuo link jo lekiančių skeveldrų. Skydas taip pat neleidžia naudotojui netyčia prisiliesti prie pjovimo įrangos.
Patikrinkite, ar apsauginis skydas nepažeistas ir neįskilęs. Smūgio deformuotą ar įskilusį apsauginį skydą pakeiskite.
Specifinei pjovimo įrangai visada naudokite tik rekomenduojamą apsaugą. Žr. skyrių TECHNINIAI DUOMENYS.
ĮSPĖJIMAS. Jokiomis sąlygomis nenaudokite pjovimo įrangos, jei neįrengta pripažinta apsauga. Žr. skyrių TECHNINIAI DUOMENYS. Jei sumontuota netinkama ar netvarkinga apsauga, gali būti sunkių sužeidimų priežastimi.
Neteisingai suvynioto lyno ar netinkamo pjovimo įtaiso naudojimas padidina vibraciją.
ĮSPĖJIMAS. Ilgalaikė vibracija gali pakenkti silpnesnės sveikatos žmonių kraujo apytakai ir nervų sistemai. Pajutę somatinius negalavimo požymius, kreipkitės į gydytoją. Simptomai yra nutirpimas, nejautrumas, badymas, dilgčiojimas, skausmas, silpnumas, odos spalvos ir būklės pakitimas. Šie simptomai paprastai pasirodo ant pirštų, rankų ar riešų. Rizika padidėja esant žemai temperatūrai.
Laikymo diržų greito atsegimo mechanizmas
Korpuso priekyje yra lengvai pasiekiami laikymo diržų greito atsegimo mechanizmai, kurie leidžia avariniu atveju greitai išsilaisvinti iš diržų.
Žr. nurodymus skyriuje „Laikymo diržų reguliavimas".
Patikrinkite, ar laikymo diržai yra tinkamai sureguliuoti. Kai laikymo diržai ir įrenginys yra sureguliuoti, patikrinkite, ar veikia laikymo diržų greito atsegimo mechanizmas.
Duslintuvas
Duslintuvas sumažina garso lygį ir tolyn nuo naudotojo nukreipia išmetamąsias dujas.
ĮSPĖJIMAS! Duslintuvas su katalizatoriumi skirtas sumažinti kenksmingų medžiagų kiekį išmetamosiose dujose.
Karšto ir sauso klimato šalyse yra didelė rizika kilti gaisrui. Todėl ant kai kurių duslintuvų yra pritvirtinti taip vadinami kibirkštis sulaikantys tinkleliai. Patikrinkite, ar Jūsų duslintuvas turi tokį tinklelį.
Kai naudojate duslintuvą, labai svarbu laikytis kontrolės, priežiūros ir taisymo instrukcijų. Niekada nenaudokite įrenginio su netvarkingu duslintuvu.
Reguliariai tikrinkite, ar duslintuvas yra saugiai pritvirtintas prie įrenginio.
ĮSPĖJIMAS. Duslintuvas su katalizatoriumi būna labai karštas dirbant ir baigus darbą. Tai vyksta ir dirbant tuščiąja eiga. Prisilietus galima nudeginti odą. Nepamirškite, kad yra ir gaisro pavojus.
ĮSPĖJIMAS. Duslintuvo viduje yra chemikalų, kurie gali turėti kancerogeninių medžiagų. Venkite kontakto su šiais elementais, jei duslintuvas yra pažeistas.
ĮSPĖJIMAS. Išmetamosiose variklio dujose yra anglies monoksido, galinčio sukelti apsinuodijimą. Todėl neužveskite ir neleiskite mašinai dirbti patalpose arba blogai vėdinamose vietose.
ĮSPĖJIMAS. Variklio išmetamosios dujos yra karštos, jos gali kibirkščiuoti ir sukelti gaisrą. Todėl niekada neužveskite įrenginio uždarose patalpose ar netoli degių medžiagų.
Tvirtinimo veržlė
Kai kurių tipų pjovimo įrangai tvirtinimui naudojama tvirtinimo veržlė.
Tvirtinant, veržlę sukite prieš pjovimo įrangos sukimosi kryptį. Nuimant, veržlę sukite pjovimo įrangos sukimosi kryptimi. (Veržlė turi kairįjį sriegį.) Prisukite veržlę raktu su galvute.
Tvirtinamosios veržlės plastikinis žiedas negali būti nudėvėtas taip, kad ją būtų galima sukti pirštais. Žiedas turi išlaikyti ne mažiau kaip 1,5 Nm. Veržlė turi būti pakeista maždaug po 10 prisukimų.
Pjovimo įranga
Šiame skyrelyje rašoma, kaip pasirinkti ir prižiūrėti pjovimo įrangą, jei norite:
Sumažinti įrenginio atatrankos pavojų. Išgauti maksimalią pjovimo jėgą. - Prailginti pjovimo įrangos tarnavimo laiką.
SVARBU.
Pjovimo įrangą naudokite tik su mūsų rekomenduojamomis apsaugos priemonėmis. Žr. skyrių TECHNINIAI DUOMENYS. Žiūrėkite pjovimo įrangos instrukcijas tam, kad galėtumėte tinkamai įdėti pjovimo lyną bei parinkti tinkamą lyno skersmenį. Peilio ašmenys turi būti gerai ir teisingai pagaląsti. Laikykitės mūsų rekomendacijų. Taip pat perskaitykite instrukciją ant pjovimo geležtės įpakavimo. Teisingai atlikite iškreipimą. Laikykitės mūsų instrukcijų ir naudokite rekomenduojamą dildės šabloną.
ĮSPĖJIMAS. Prieš pradėdami dirbti su pjovimo įranga, pirmiausia išjunkite variklį. Įsitikinkite, kad pjovimo įtaisas visiškai nustojo suktis. Nu degimo žvakės nuimkite laidą.
ĮSPĖJIMAS. Netinkama pjovimo įranga arba neteisingai pagaląstas peilis padidina atatrankos smūgių pavojų.
Pjovimo įranga
Žolės pjovimo peilis ir žolės pjovimo įtaisas yra skirti stambesnės žolės pjovimui.
Žoliapjovės galvutė yra skirta žolės pjovimui.
Esminės taisyklės
Pjovimo įrangą naudokite tik su mūsų rekomenduojamomis apsaugos priemonėmis. Žr. skyrių TECHNINIAI DUOMENYS.
Peilio ašmenys turi būti gerai ir teisingai pagaląsti. Laikykitės mūsų instrukcijų ir naudokite rekomenduojamą dildės šabloną. Blogai pagaląsta ar sugadinta geležtė padidina nelaimingų atsitikimų pavojų.
Tikrinkite, ar pjovimo įranga nepažeista ir nesuskilusi. Pažeista pjovimo įranga turi būti nedelsiant pakeista.
Žolės pjovimo įtaiso ir žolės pjovimo peilio galandimas
Norėdami teisingai pagaląsti, žiūrėkite į pjovimo įrangos įpakavimą. Pjovimo geležtė ir peilis galąndami paprasta plokščia dilde. - Vienodai galąskite visas briaunas, kad būtų išlaikyta pusiausvyra.
ĮSPĖJIMAS. Visada išmeskite sulenktą, kreivą, įtrūkusią, suskilusią ar kitaip pažeistą geležtę. Niekada nesistenkite ištiesinti ir vėl naudoti geležtės. Naudokite tik originalias nurodyto tipo geležtes.
Žoliapjovės galvutė
SVARBU. Visada įsitikinkite, kad žoliapjovės lynas tampriai ir tolygiai užvyniotas ant būgno,
nes priešingu atveju įrenginyje atsiras sveikatai žalinga vibracija.
Naudokite tik mūsų rekomenduojamą pjovimo įtaisą. Žr. skyrių TECHNINIAI DUOMENYS. - Paprastai mažesniam pjovimo įrenginiui reikia mažesnių galvučių ir atvirkščiai. Taip yra todėl, kad žoliapjovės galvutę ir iš jos išsikišusią lyną variklis turi sukti tam tikra jėga ir nustatytu spinduliu bei įveikti pjaunamos žolės pasipriešinimą. - Taip pat svarbus ir lyno ilgis. Ilgesniam lynui sukti reikia stipresnio variklio nei to paties storio trumpesniam lynui. - Patikrinkite, ar nepažeistas prie apsauginio žoliapjovės skydelio pritvirtintas peilis. Jis naudojamas nupjauti reikiamo ilgio lyną. - Jei norite pailginti lyno tarnavimo laiką, kelioms paroms pamerkite jį vandenį. Lynas taps atsparesnis ir tarnaus ilgiau.
PASTABA. Įrenginį surinkite teisingai, kaip parodyta šioje naudojimo instrukcijoje.
Rankenos tvirtinimas
- Atsukite varžtą, esantį akceleratoriaus rankenėlės galinėje dalyje.
- Užmaukite akceleratoriaus rankenėlę ant dešiniosios valdymo rankenos dalies (žr. paveikslėlį).
- Atitikinkite tvirtinamajam varžtui skirtą skylę rankenėlėje su skyle valdymo rankenoje.
- Tvirtinamąjį varžtą statykite į rankenėlės galinėje dalyje esančią skylę.
- Varžtą įsukite per rankenėlę ir valdymo rankeną. Priveržkite varžtą.
- Surinkite tvirtinimo detales, kaip parodyta paveikslėlyje.
ĮSPĖJIMAS. Rankenos tvirtinimo dalys turi būti uždėtos ant veleno tarp rodyklių, kad būtų išsaugota saugi darbinė padėtis.
- Priveržkite varžtus šešiakampiu raktu.
Laikymo diržų tvirtinimas
ĮSPĖJIMAS. Pjaunant krūmapjove, visuomet ją patikimai prikabinkite prie laikymo diržų. Kitaip negalėsite saugiai valdyti krūmapjovės. Jei to nepadarysite, galite susižeisti ar sužeisti kitus. Niekada nenaudokite laikymo diržų su sugedusiu greito atsegimo mechanizmu.
Prieš naudojant įrenginį, laikymo diržus ir rankenas reikia tinkamai sureguliuoti, kai variklis yra visiškai sustabdytas.
Laikymo diržų apkabos tvirtinimas
- Uždėkite viršutinę laikymo diržų apkabos dalį virš veleno, o apatinę laikymo diržų apkabos dalį pakiškite po juo. Sulygiuokite viršutinės ir
apatinės apkabos dalies varžtų kiaurymes. Apkaba turi būti pritvirtinta virš rodyklės, esančios ant veleno (žr. paveikslą).
PASTABA. Prieš priverždami varžtus įstatykite akceleratoriaus lyną į griovelį, esantį apatinėje laikymo diržų apkabos dalyje.
- Į kiaurymes įstatykite du varžtus.
- Pritvirtinkite laikymo diržų apkabą šešiabriauniais raktais, priverždami varžtus.

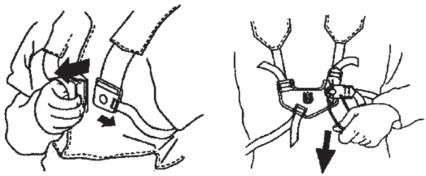

Laikymo diržų reguliavimas
Priekinėje laikymo diržų dalyje yra lengvai pasiekiamas greito atsegimo mechanizmas. Pasinaudokite juo, jei užsidegtų variklis ar kilus kitai avarinei situacijai, kai reikia greitai išsilaisvinti nuo laikymo diržų įrenginio.
Tolygi pečių apkrova
Gera sureguliuota diržų sistema ir tinkamai pritvirtintas įrenginys žymiai palengvina darbą.
Užsidėkite laikymo diržus. Sureguliuokite laikymo diržus taip, kad būtų patogu dirbti. Šoninius dirželius įtempkite taip, kad svoris būtų vienodai paskirstytas abiem pečiams.
PASTABA. Siekiant tinkamai nustatyti įrenginį, gali tekti pakeisti laikymo diržų apkabos padėtį ant veleno.
Teisingas aukštis
Sureguliuokite laikymo diržus taip, kad pjovimo įranga būtų lygiagreti žemės paviršiui.
Teisingas balansas
Pjovimo įrangą atsargiai nuleiskite žemyn. Jei naudojate žolės pjovimo peilį, jis turi būti maždaug 10 cm virš žemės paviršiaus, kad išvengtumėte akmenų ir panašių objektų. Pareguliuokite laikymo diržų apkabą, norėdami teisingai sureguliuoti įrenginį.
Peilių ir žoliapjovės galvučių tvirtinimas
Montuojant pjovimo įrangą labai svarbu, kad varantysis diskas / atraminės jungės iškilioji dalis įsitaisytų tiksliai į pjovimo įrangos centro angą. Neteisingai surinkta pjovimo įranga gali būti sunkių ir/ar lemtingų sužeidimų priežastimi.
ĮSPĖJIMAS. Jokiomis sąlygomis nenaudokite pjovimo įrangos, jei neįrengta pripažinta apsauga. Žr. skyrių TECHNINIAI DUOMENYS. Jei sumontuota netinkama ar netvarkinga apsauga, gali būti sunkių sužeidimų priežastimi.
SVARBU. Žolės pjovimo peilį galima naudoti, jei įrenginys turi tinkamą valdymo rankeną, peilio apsaugą ir laikymo diržus.

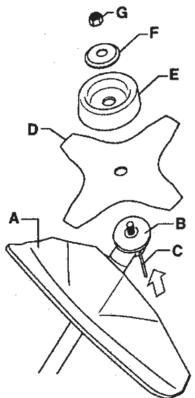

Peilio apsaugos, žolės pjovimo peilio ir žolės pjovimo įtaiso tvirtinimas
- Peilio apsaugą / derinamąją apsaugos įrangą (A) prikabinkite prie atramos ant stovo ir priveržkite varžtu.
ĮSPĖJIMAS! Naudokite rekomenduojamą geležtės apsaugą. Žr. skyrių „Techniniai duomenys“.
- Varantįjį diską (B) pritvirtinkite prie darbinio veleno.
- Sukite darbinį veleną tol, kol viena iš varančiojo disko angų atsistos ties skyle pavarų dėžėje.
- Į angą įkiškite fiksavimo smeigę (C), kad ji gerai pritvirtintų veleną.
- Peilį (D), atraminį gaubtą (E) ir atraminę jungę (F) uždėkite ant darbinio veleno.
- Užsukite veržlę (G). Veržlės priveržimo momentas yra 35-50 Nm (3,5-5 kpm). Naudokite raktą su galvute iš įrankių rinkinio. Rakto rankeną laikykite kiek galima arčiau peilio apsaugos. Veržlė priveržiama sukant raktą prieš žoliapjovės sukimosi kryptį (PASTABA: kairinis sriegis).
Žoliapjovės apsaugos ir žoliapjovės galvutės montavimas
- Pritvirtinkite žoliapjovės darbui su galvute skirtą apsaugą (A). Žoliapjovės apsauga / derinamoji apsaugos įranga prikabinama prie atramos ant stovo ir priveržiama varžtu (L).
- Varantįjį diską (B) pritvirtinkite prie darbinio veleno.
SURINKIMAS
- Sukite darbinį veleną tol, kol viena iš varančiojo disko angų atsistos ties skyle pavarų korpuse.
- Į angą įkiškite fiksavimo smeigę (C), kad ji gerai pritvirtintų veleną.
- Sukite žoliapjovės galvutę (H) priesukimosi kryptimi.
- Norėdami nuimti žoliapjovės galvutę, vykdykite nurodymus atvirkštine tvarka.
Saugumo reikalavimai kurui
Nebandykite užvesti įrenginio:
- Jei ant jo užpylėte degalų. Pirmiausia viską švariai nušluostykite ir kuro likučiams leiskite išgaruoti. Jei jus apsipylėte degalais ar apipylėte drabužius, persirenkite. Nuplaukite tas kūno dalis, ant kurių užašėjo kuras. Naudokite muilą ir vandenį.
- Jei degalai varva iš įrenginio. Reguliariai tikrinkite kuro bako ir kuro žarnelių sandarumą.
Pervežimas ir laikymas
Įrenginį ir degalus laikykite ir pervežkite taip, kad degalai nevarvėtų ir negaruotų netoli kibirkščių ar atviros liepsnos šaltinių, pavyzdžiui, elektrinių įrenginių, elektrinių variklių, elektros jungiklių / kištukinių lizdų ar šilumos katilų. - Degalus visada laikykite ir pervežkite tik tam skirtuose pripažintuose bakuose. Jei įrenginiu nesiruošiate dirbti ilgesnį laiko tarpą, ištuštinkite degalų baką. Artimiausioje degalinėje paklauskite, kur išpilti nereikalingus degalus. - Jei įrenginiu nesiruošiate naudotis ilgesnį laiko tarpą, užtikrinkite, kad jis būtų gerai išvalytas ir jam atliktas pilnas aptarnavimas. - Įrenginį transportuokite ar laikykite visada pritvirtinę apsauginį pjovimo įrangos dėklą. - Norint išvengti atsitiktinio variklio užvedimo, būtina visada nuimti žvakės antgalį, jei įrenginys bus ilgą laiką nenaudojamas, lieka be priežiūros bei atliekant visus techninės priežiūros darbus. - Gabendami įrenginį pritvirtinkite.
ĮSPĖJIMAS. Būkite atsargūs su kuru. Saugokitės atviros liepsnos, sprogimų ir nekvėpuokite degalų garais.
Degalai
ĮSPĖJIMAS. Įrenginio variklis yra dvitaktis ir jam visada reikia naudoti benzino ir dvitakčio variklio alyvos mišinį. Labai svarbu tiksliai atmatuoti naudojamos alyvos kiekį tam, kad gautumėte teisingos konsistencijos mišinį. Jei ruošiate nedidelį kuro kiekį, net ir maži netikslumai gali drastiškai įtakoti mišinio proporcijas.
ĮSPĖJIMAS. Degalai ir degalų garai yra labai degūs ir gali rimtai sužeisti juos įkvėpus ir jiems liečiantis su oda. Todėl būkite atsargūs dirbdami su degalais, užtikrinkite gerą oro ventiliaciją.
Benzinas
ĮSPĖJIMAS. Mišiniui pagaminti visada naudokite kokybišką su alyva maišytą benziną (kurio oktaninis skaičius yra ne mažesnis kaip
90). Jei rinkoje yra ekologiško benzino, taip vadinamo alkilato benzino, reikia naudoti jį.
Mažiausias rekomenduojamas oktaninis skaičius turi būti 90. Mažesnio nei 90 oktaninio skaičiaus benzino naudojimas gali sukelti sprogimą. Dėl to pradeda kilti jo temperatūra, o tai gali sukelti rimtus variklio gedimus. Kai nuolat dirbate dideliais variklio sūkiais, siūlome naudoti dar didesnio oktaninio skaičiaus benziną.
Dvitaktė alyva
- Siekiant užtikrinti didžiausią našumą ir variklio tvarumą, pageidautina naudoti „Husqvarna XP“ alyvą, nes ji specialiai sukurta mūsų oru aušinamiems dvitakčiams varikliams. Maišydami su degalais naudokite tik aukštos kokybės visiškai sintetinę dvitakčiams varikliams skirtą alyvą.
- Niekada nenaudokite alyvos, skirtos vandeniu aušinamiems varikliams, vadinamosios alyvos pakabinamiems ar laivų varikliams (žymima TCW).
- Niekada nenaudokite alyvos, skirtos keturtakčiams varikliams.
Maišymas
- Mišinys yra gaminamas santykiu 50:1.
- Benziną ir alyvą visada maišykite švariame degalams skirtame bakelyje.
- Visada pirmiausia supilkite pusę numatomo naudoti benzino. Tada supilkite visą reikalingą alyvos kiekį. Išmaišykite (suplakite) kuro mišinį. Tada supilkite likusią benzino dalį. Gerai išmaišykite (suplakite) degalų mišinį prieš pildami jį į įrenginio baką.
| Benzinas, I | Alyva dvitakčiams varikliams, ml |
| 4 (1) | 77 (2,6) |
| 8 (2) | 154 (5,2) |
Degalų mišinio nelaikykite daugiau kaip 1 mėnesį. Jei kurį laiką įrenginio nenaudojate, ištuštinkite ir išvalykite degalų baką.
ĮSPĖJIMAS. Darbo metu ir po darbo katalizatoriaus duslintuvas būna labai įkaitęs. Taip atsitinka ir darbo laisvąja eiga metu. Atsižvelkite į gaisro pavojų, ypač dirbdami netoli degiųjų medžiagų ir (arba) dujų.
Degalų pylimas
ĮSPĖJIMAS. Šios saugumo priemonės sumažins gaisro pavojų:
- Arti kuro nerūkykite ir nestatykite šiltų daiktų. Prieš pildami degalus visada išjunkite variklį.
- Išjunkite variklį ir, prieš pildami degalus, leiskite jam kelias minutes atvėsti. Pildami degalus iš lėto sukite degalų bako dangtelį tam, kad palaipsniui išsilygintų galintis bake susidaryti garų slėgis. Supylę degalus, kruopščiai užsukite degalų bako dangtelį. Prieš užvesdami įrenginį visada paneškite jį toliau nuo degalų pylimo vietos.
- Nuvalykite plotą aplink kuro įpylimo angos dangtelį. Į kuro baką patekę nešvarumai kenkia eksploatacijai. Prieš užpildami degalus, gerai suplakite kanistrą ir išmaišykite kuro mišinį.
PALEIDIMAS IR SUSTABDYMAS
Patikrinimas prieš užvedant
- Apžiūrėkite pjovimo geležtę ir įsitikinkite, ar nėra įskilę jos ašmenys ar vieta prie centro angos. Dažniausiai įtrūkimai atsiranda dėl to, jog galandant ašmenų apačioje susiformuoja aštrūs kampai arba dažnai naudojama geležtė atsipalaidavusiais ašmenimis. Geležtę su įtrūkimais išmeskite.
- Patikrinkite, ar nuo ilgalaikio naudojimo ar nuo per stipraus priveržimo nėra įskilusi atraminė jungė. Pakeiskite atraminę jungę, jei pastebėjote įtrūkimus.
- Patikrinkite, ar tvirtinimo veržlė neprarado veržiamosios jėgos. Veržlė turi išlaikyti nors 1,5 Nm sukimosi momentą. Tvirtinama veržlė reikia veržti 35–50 Nm jėga.
- Patikrinkite, ar žoliapjovės galvutė ir žoliapjovės apsauginis skydas nėra pažeisti ir neįtrūkę. Pakeiskite žoliapjovės galvutę ar žoliapjovės apsauginį skydą, jei jie yra deformuoti ar įtrūkę.
- Niekada nenaudokite įrenginio be apsauginio skydo ar su netvarkinga apsauga. Prieš užvedant įrenginį visi dangteliai turi būti teisingai pritvirtinti ir nedeformuoti.
Paleidimas ir sustabdymas
!SPĖJIMAS. Prieš užvedant įrenginį turi būti sumontuota sankaba, sankabos dangtelis ir velenas, kitaip dalys gali atsipalaiduoti ir sužeisti jus ar aplinkinius. Prieš užvesdami įrenginį visada paneškite jį toliau nuo degalų pylimo vietos. Įrenginį padėkite ant tvirto pagrindo. Stebėkite, kad pjovimo įranga nieko neužkabintų. Stebėkite, kad pašaliniai asmenys nepatektų į darbo zoną, nes gali kilti sunkių sužeidimų pavojus. Saugus atstumas yra 15 m.

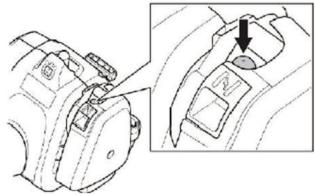

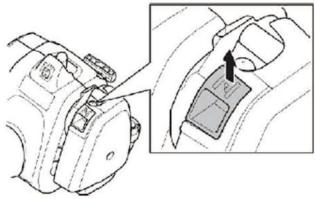

Šaltas variklis
- Kuro siurblys: Kelis kartus (mažiausiai 10) paspauskite oro šalinimo iš degalų sistemos membraną, kol kuras užpildys sistemą. Membranos nereikia visiškai pripildyti.
- Sklendė: Nustatykite oro sklendės rankenėlę į uždarytos oro sklendės padėtį.
!SPĖJIMAS. Paleidžiant variklį, kai oro sklendė yra uždaryta, pjovimo įtaisas iškart pradeda suktis.
- Kaire ranka spauskite įrenginio korpusą prie žemės (PASTABA: Ne koja.). Suimkite paleidimo rankenėlę, dešine ranka lėtai traukite paleidimo trosą, kol pajusite pasipriešinimą (paleidimo dantukai susikabins), tada patraukite greitai ir stipriai. Niekada nevyniokite starterio lyno sau ant rankos.
PASTABA! Bandydami užvesti variklį, nuspauskite akceleratoriaus rankenėlės.
PASTABA! Staigiai nepaleiskite pilnai įtrauktos starterio rankenėlės. Tai gali pakenkti įrenginiui. Kelis kartus patraukite lyną, kol variklis pabandys užsivesti (arba daugiausia 3 kartus).
- Varikliui užsivedus arba bandant užsivesti, nuspauskite oro sklendės svirtį į darbo padėtį.
- Stipriai traukykite starterio lyną, kol variklis užsives.
- Užvedę variklį, 30 sekundžių palaukite, kol variklis įšils, ir tik tada nuspauskite akceleratorių iki galo.
Šiltas variklis
- Kuro siurblys: Kelis kartus (mažiausiai 10) paspauskite oro šalinimo iš degalų sistemos membraną, kol kuras užpildys sistemą. Membranos nereikia visiškai pripildyti.
- Kelis kartus patraukite lyną, kol variklis pabandys užsivesti (arba daugiausia 3 kartus).
Akceleratoriaus rankenėlė su akceleratoriaus įjungimo užraktu
Dideli laisvosios eigos sūkiai gaunami pirmiausiai nuspaudus akceleratoriaus užraktą ir akceleratoriaus gaiduką, o po to ir akceleratoriaus įjungimo mygtuką (A). Atleiskite akceleratoriaus užraktą ir akceleratoriaus gaiduką, o vėliau ir akceleratoriaus įjungimo mygtuką. Tokiu būdu suaktyvinama akceleratoriaus funkcija. Tam, kad variklis vėl veiktų laisvąja eiga, nuspauskite akceleratoriaus užraktą ir akceleratoriaus gaiduką.
Sustabdymas
Paspausdami ir atleisdami išjungimo jungiklį, sustabdykite variklį.
ĮSPĖJIMAS! "Stop" rankenėlė automatiškai grįžta į "Start" padėtį. Norint išvengti atsitiktinio užvedimo, atliekant montavimo, patikros ir (arba) priežiūros darbus, būtina
visada nuo uždegimo žvakės nuimti žvakės antgalį.
ĮSPĖJIMAS. Paleidžiant variklį, kai oro sklendė yra uždaryta, pjovimo įtaisas iškart pradeda suktis.
SVARBU!
Šiame skyriuje aprašomos pagrindinės saugos taisyklės dirbant su žoliapjove. Jei tam tikroje situacijoje nežinosite kaip pasielgti, teiraukitės specialisto. Kreipkitės į prižiūrintį prekybos atstovą.
Nedirbkite darbo, kurio nemokate ar jaučiatės nepakankamai kvalifikuotas.
Prieš naudodami įrenginį, jūs turite suprasti skirtumą tarp miško valymo, žolės valymo bei žolės pjovimo.
Esminės saugumo taisyklės
Ar šalia nėra žmonių, gyvulių ar kt., kas galėtų trukdyti jūsų darbui šiuo įrenginiu. Įsitikinkite, ar įrenginio pjovimo įranga ir nuo pjovimo įrangos lekiančios skiedros nesužės kitų žmonių, gyvulių ar kitų.
ĮSPĖJIMAS! Niekada nenaudokite įrenginio, jei nelaimės atveju nebūtų kaip iškviesti pagalbą.
- Nenaudokite pjūklo blogu oru, pavyzdžiui, esant tirštam rūkui, smarkiai lyjant, pučiant stipriam vėjui, per didelius šalčius ir t. t. Darbas per šalčius vargina, be to, dažnai padidina rizikos faktorius, pvz., apledėjusi žemė, nenuspėjama medžio kritimo kryptis ir pan. Įsitikinkite, kad galite laisvai stovėti ir judėti. Apžiūrėkite, ar jūsų darbo vietoje nėra kliūčių, pavyzdžiui, išsikišusių medžių šaknų, akmenų, šakų, griovių, jei kartais tektų greitai pasitraukti. Labai atsargiai dirbkite ant stačių šlaitų.
- Pernešant į kitą darbo vietą, variklis turi būti išjungtas. Jei pernešate toliau ar transportuojate, pritvirtinkite apsauginį dangtelį.
- Niekada nenuleiskite įrenginio veikiant varikliui arba besisukant pjovimo įtaisui.
Valymas
- Visada naudokite reikiamą įrangą.
- Įranga visada turi būti gerai sureguliuota. Laikykitės saugumo instrukcijų.
- Tinkamai organizuokite darbą.
- Naudodami peilių variklį, visada įjunkite dirbtinį pilnu pajėgumu.
- Visada naudokite gerai išgaląstas geležtes. Venkite akmenų. Padirbę kurį laiką, atleiskite akceleratoriaus gaiduką, kad variklis suktųsi laisva eiga.
Ilgalaikis variklio darbas pilnu pajėgumu be apkrovimo gali rimtai pakenkti varikliui.
ĮSPĖJIMAS. Nei naudotojas, nei kas nors kitas neturi teisės bandyti pašalinti nupjautą medžiagą tuo metu, kai variklis ar pjovimo įranga sukasi, kadangi tai gali sąlygoti rimtus sužeidimus. Norėdami pašalinti aplink peilio ašį apsivyniojusią medžiagą, sustabdykite variklį, pjovimo įrangą ir atjunkite uždegimo žvakės laidą, nes gali kilti sužeidimų pavojus. Pabaigus dirbti, kampinė pavara kurį laiką gali būti įkaitusi. Leiskite įrangai atvėsti. Palietę galite nusideginti.
ĮSPĖJIMAS. Saugokitės į orą pakeliamų daiktų. Visada naudokite pripažintus apsauginius akinius. Niekada nesilenkite virš pjovimo įrangos apsaugos. Akmenukai, šiukšlės ir pan. gali pataikyti į akis ir apakinti ar sunkiai jas sužaloti. Neprisileiskite artyn pašalinių asmenų. Vaikai, gyvūnai, žiūrovai ir padėjėjai turėtų būti saugiu 15 m atstumu. Kam nors priartėjus, nedelsdami sustabdykite įrenginį. Niekada nesisukinėkite su įrenginiu prieš tai neįsitikinę, ar už jūsų nieko nėra.
ĮSPĖJIMAS. Kartais tarp apsaugos ir pjovimo įrangos užstringa šakos ar žolė. Prieš valydami visada sustabdykite variklį.
Žolės valymas, naudojant žolės pjovimo peilį
- Žolės pjovimo geležte ir žolės pjovimo peiliu negalima naudoti pjaunant sumedėjusias šaknis. Pjaunant visų rūšių aukštą ar stambią žolę naudojama žolės pjovimo geležtė.
- Žolė pjaunama svaidant į šonus, kur sukimasis į dešinę kairę yra valymo judesys, o iš kairės į dešinę - grįžimo judesys. Dirbkite kairėje peilio pusėje (tarp 8-os ir 12-os valandos).
- Jei žolės valymo metu geležtė šiek tiek pakreipiama kairėn pusėn, žolė sugula pradalgė ir tai palengvina, pvz., žolės sugrebimą.
Stenkitės dirbti ritmingai. Stovėkite stabiliai, pėdas šiek tiek pasukę į šoną. Ženkite priekį po grįžimo judesio ir vėl atsistokite stabiliai. Leiskite atraminiam gaubtui lengvai braukti per žemės paviršių. Jis apsaugo geležtę nuo žemės. Sumažinkite pašalinių daiktų strigimo aplink peilį pavojų, laikydamiesi šių taisyklių:
- Visada dirbkite variklį paleidę visu greičiu.
- Venkite užkabinti nupjautą žolę grįžtamuoju judesiu.
Norėdami surinkti nupjautą žolę, sustabdykite variklį, atsekite diržą ir padėkite įrenginį ant žemės.
Žolės pjovimas su žoliapjovės galvute
Pjovimas
Kampu pasukta žoliapjovės galvutė laikykite prie pat žemės. Žolę pjauna lyno galas. Leiskite lynui laisvai dirbti gavo greičiu. Nespauskite lyno dar nenupjauta zona.
Lynas lengvai ir gražiai nupjauna žolę ir piktžoles prie sienų, tvorų ir medžių bei gėlynų, tačiau gali pažeisti ploną medelių ir krūmų žievę ar tvoros stulpelius. Žalos augmenijai pavojų sumažinsite, jei sutrumpinsite lyną iki 10-12 cm ir sumažinsite variklio greitį. Pjaudami žolę nedirbkite visu pajėgumu - taip lėčiau dėvėsis lynas ir žoliapjovės galvutė.
Skutimas
Valymo technika pašalina visus nepageidaujamus augalus. Kampu pasuktą žoliapjovės galvutę laikykite prie pat žemės. Leiskite lyno galui pasiekti žemę aplink medžius, stulpelius, statulas ir pan. SVARBU! Ši technika padidina lyno susidėvėjimo greitį.
Dirbant aplink akmenis, plytas, betoną, palei metalines tvoras lynas dėvisi greičiau negu skutant žolę prie medžių ir medinių tvorų.
Pjovimas
- Žoliapjovė puikiai pasiekia visas vietas ir nupjauna žolę ten, kur sunku prieiti su įprasta vejapjove. Pjaudami žolę lyną laikykite lygiagrečiai su žemės paviršiumi. Stenkitės nespausti žoliapjovės galvutės prie žemės, nes galite sugadinti veją ir įrankį.
- Pjaudami stenkitės, kad žoliapjovės galvutė kuo rečiau liestų žemę. Priešingu atveju žoliapjovės galvutė gali greitai sugesti ir susidėvėti.
Šlavinėjimas
- Norint greitai ir lengvai nušluoti žolę tam tikroje vietovėje, galima panaudoti besisukančio lyno ventiliatorių. Lyną laikykite lygiagrečiai su ploto paviršiumi, kuris bus šluojamas, ir judinkite įrankį pirmyn ir atgal.
Pjaunant ir šluojant geriausių rezultatų pasieksite leisdami varikliui dirbti visu pajėgumu.
ĮSPĖJIMAS. Nei naudotojas, nei kas nors kitas neturi teisės bandyti pašalinti nupjautą medžiagą tuo metu, kai variklis ar lynas sukasi, kadangi tai gali sukelti rimtus sužeidimus. Norėdami pašalinti aplink varantįjį veleną apsivyniojusią medžiagą, sustabdykite variklį, žoliapjovės galvutę ir atjunkite uždegimo žvakės laidą, nes gali kilti sužeidimų pavojus. Pabaigus dirbti, kampė pavara kurį laiką gali būti įkaitusi. Leiskite įrangai atvėsti. Palietę galite nusideginti.
ĮSPĖJIMAS. Saugokitės į orą pakeliamų daiktų. Visada užsidėkite akių apsaugos priemones. Niekada nesilenkite virš pjovimo įrangos apsaugos. Akmenukai, šiukšlės ir pan. gali pataikyti į akis ir apakinti ar sunkiai jas sužaloti.
Neprisileiskite artyn pašalinių asmenų. Vaikai, gyvūnai, žiūrovai ir padėjėjai turėtų būti saugiu 15 m atstumu. Kam nors priartėjus, nedelsdami sustabdykite įrenginį.
Įrenginio tarnavimo laikas gali sutrumpėti, o nelaimingų atsitikimų pavojus gali padidėti, jei įrenginys nebus tinkamai prižiūrimas, o aptarnavimas ir/arba remonto darbai nebus atliekami profesionaliai. Jei jums reikia papildomos informacijos, kreipkitės į artimiausią įgaliotą prekybos atstovą.
Dalies / techninės priežiūros sauga
Prieš atlikdami techninę priežiūrą, atjunkite uždegimo žvakės laidą, išskyrus atvejus, kai reguliuojate karbiuratorių.
ĮSPĖJIMAS. Prieš užvedant įrenginį turi būti sumontuota sankaba, sankabos dangtelis ir velenas, kitaip dalys gali atsipalaiduoti ir sužeisti jus ar aplinkinius.
Karbiuratorius
Veikimas
Karbiuratorius reguliuoja variklio greitį padedant akceleratoriui. Karbiuratoriuje sumaišomas oras ir degalai.
Varžtas T reguliuoja laisvosios eigos apsukas. Jeigu varžtą T suksite pagal laikrodžio rodyklę, laisvieji apsisukimai didės, o jei prieš laikrodžio rodyklę - mažės.
Pagrindinis nustatymas
Išbandant gamykloje, karbiuratorius yra sureguliuojamas. Tikslų reguliavimą turi atlikti apmokytas asmuo.
ĮSPĖJIMAS. Reguliuojant karbiuratorių, pjovimo įtaisas gali suktis. Dėvėkite apsaugines priemones ir laikykitės visų saugos nurodymų. Žiūrėkite, kad pjovimo įtaisas nustotų suktis varikliui veikiant laisvąja eiga. Išjungę įrenginį, prieš nuleisdami jį žemyn, įsitikinkite, kad pjovimo įtaisas sustojo.
ĮSPĖJIMAS! Jei pjovimo įranga sukasi laisvąja eiga, T varžtas turi būti sukamas prieš laikrodžio rodyklę tol, kol pjovimo įranga sustos.
Rekomenduojami laisvosios eigos sūkiai
Žr. skyrių „Techniniai duomenys“.
Rekomenduojamas didž. sūkių skaičius
Žr. skyrių „Techniniai duomenys“
Tikslus laisvosios eigos T sureguliavimas
Jeigu reikia sureguliuoti laisvosios eigos greitį, tai atliekama varžtu T. Pirmiausia laisvosios eigos varžtą T sukite pagal laikrodžio rodyklę, kol pjovimo įranga pradės suktis. Tada sukite varžtą prieš laikrodžio rodyklę tol, kol pjovimo įtaisas sustos. Laisvosios eigos greitis bus teisingai sureguliuotas tuomet, kai variklis veiks tolygiai
visose padėtyse. Turėtų būti nemažas skirtumas iki tokios apsisukimų skaičiaus padėties, kai pjovimo įranga pradeda suktis.
Startinio greičio sūkių reguliavimas
Norint pasiekti teisingus pradinio greičio sūkius, užpakalinėje akceleratoriaus rankenėlės dalyje šalia laidų yra reguliatorius. Šiuo varžtu (4 mm šešiakampis) startinio greičio sūkius galima padidinti arba sumažinti.
Darbo tvarka
- Įrenginio variklis tegul sukasi laisvąja eiga.
- Nuspauskite startinio greičio užraktą pagal pateiktą instrukciją „Užvedimas ir išjungimas“.
- Jei pradinis greitis yra per žemas (iki 4000 aps./min), reguliavimo varžtą A sukite pagal laikrodžio rodyklę, kol pjovimo įranga pradės suktis. Po to reguliavimo varžtą (A) pasukite dar 1/2 sūkio pagal laikrodžio rodyklę.
- Jei pradinio greičio sūkiai yra per aukšti, reguliavimo varžtą (A) sukite prieš laikrodžio rodyklę, kol pjovimo įtaisas sustos. Po to reguliavimo varžtą (A) pasukite dar 1/2 sūkio pagal laikrodžio rodyklę.
ĮSPĖJIMAS. Jei laisvosios eigos sūkių skaičiaus negalima sureguliuoti taip, kad pjovimo įranga sustotų, kreipkitės į įgaliotąjį prekybos atstovą. Nenaudokite įrenginio tol, kol jis nėra tinkamai nustatytas ar pataisytas.
Duslintuvas
ĮSPĖJIMAS! Duslintuvas su katalizatoriumi skirtas sumažinti kenksmingų medžiagų kiekį išmetamosiose dujose.
(Starterio korpusas pašalintas, kad būtų aiškiau.)
Duslintuvas sumažina garso lygį ir tolyn nuo naudotojo nukreipia išmetamąsias dujas. Išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios, patekusios ant sausų degių medžiagų, gali sukelti gaisrą.
Duslintuvuose įtaisytas specialus tinklelis kibirkštims sulaikyti. Tinklelį patikrinti ir, jei reikia, išvalyti turi įgaliotas prekybos atstovas. Pažeistas tinklelis turi būti pakeistas.
Jei tinklelis dažnai užsikemša, gali reikšti, kad blogai veikia katalizatorius. Dėl duslintuvo patikrinimo kreipkitės į įgaliotą prekybos atstovą. Užsikimšus tinkleliui perkaista variklis, gali būti pažeistas cilindras ir stūmoklis.
ĮSPĖJIMAS. Niekada nenaudokite įrenginio su netvarkingu ar atsipalaidavusiu duslintuvu. Patikrinkite, ar duslintuvo varžtai priveržti.
ĮSPĖJIMAS. Duslintuvas su katalizatoriumi būna labai karštas dirbant ir baigus darbą. Tai vyksta ir dirbant tuščiąja eiga. Prisilietus galima nudeginti odą. Nepamirškite ir gaisro pavojaus!
ĮSPĖJIMAS. Duslintuvo viduje yra chemikalų, kurie gali turėti kancerogeninių medžiagų. Venkite kontakto su šiais elementais, jei duslintuvas yra pažeistas.
ĮSPĖJIMAS. Išmetamosiose variklio dujose yra anglies monoksido, galinčio sukelti apsinuodijimą. Todėl neužveskite ir neleiskite mašinai dirbti patalpose arba blogai vėdinamose vietose. Variklio išmetamosios dujos yra karštos, jos gali kibirkščiuoti ir sukelti gaisrą. Todėl niekada neužveskite įrenginio uždarose patalpose ar netoliese degių medžiagų!
Degimo žvakė
Uždegimo žvakės būklei įtakos turi:
- Neteisingai sureguliuotas karbiuratorius. Netinkamas degalų mišinys (per daug ar ne tos rūšies alyva).
- Nešvarus oro filtras.
Dėl šių priežasčių ant žvakės elektrodų susidaro apnašos, kurios sąlygoja veikimo sutrikimus ir problemas užvedimo metu.
Jei įrenginiui trūksta galios, jį sunku užvesti, ar jis sunkiai veikia laisvąja eiga, prieš atlikdami kitus veiksmus patikrinkite uždegimo žvakę.
Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite tarpą tarp elektrodų (jis turi būti 0,6 mm). Uždegimo žvakę reikia keisti po apytiksliai mėnesio darbo arba, jei reikia, anksčiau.
0.024 colio (0,6 mm)
ĮSPĖJIMAS. Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo žvakė gali smarkiai sugadinti stūmoklį ir cilindrą.
Oro filtras
Oro filtras turi būti reguliariai valomas nuo dulkių ir purvo, siekiant išvengti:
karbiuratoriaus gedimų, užvedimo problemų, galios sumažėjimo, bereikalingo variklio dalių dėvėjimosi, per didelių degalų sąnaudų
Oro filtrą valykite kas 25 valandas arba dažniau, jei darbo vieta yra neįprastai dulkėta.
Oro filtro valymas
Atsukite oro filtro dangtelį ir išimkite filtrą. Plaukite švariame šiltame vandenyje su muilu. Visą nuskalaukite. Prieš statant filtrą atgal gerai jį išdžiovinkite.
Ilgiau naudotas oro filtras pilnai nebeišsivalo. Todėl jį reikia reguliariai pakeisti nauju. Pažeistas oro filtras turi būti iš karto pakeičiamas.
Kampinė pavara
Kampinė pavara yra pakankamai gerai sutepta gamykloje. Tačiau prieš pradėdami naudoti įrenginį reikėtų patikrinti, ar pavara yra pripildyta tepalo 3/4 jos tūrio. Naudokite specialų tepalą. Paprastai tepalo nereikia keisti, nebent, kai kampinė pavara remontuojama.
Žolės pjovimo įtaiso ir žolės pjovimo peilio galandimas
ĮSPĖJIMAS. Prieš pradėdami bet kokius darbus su pjovimo įranga visada pirmiausiai išjunkite variklį. Net atleidus akseleratoriaus gaiduką ji kurį laiką dar sukasi. Prieš pradėdami dirbti prie šios įrangos įsitikinkite, kad pjovimo įranga visiškai sustojo, ir nuo žvakės nuimkite laidą.
Norėdami teisingai pagaląsti, žiūrėkite į pjovimo įrangos įpakavimą. Pjovimo geležtė ir peilis galandami paprasta plokščia dilde. - Vienodai galąskite visas briaunas, kad būtų išlaikyta pusiausvyra.
ĮSPĖJIMAS. Visada išmeskite sulenktą, kreivą, įtrūkusią, suskilusią ar kitaip pažeistą geležtę. Niekada nesistenkite ištiesinti ir vėl naudoti geležtės. Naudokite tik originalias nurodyto tipo geležtes.
Priežiūros grafikas
Žemiau pateiktas įrenginio priežiūros darbų sąrašas. Daugelis punktų yra aprašyti skyrelyje "Priežiūra". Naudotojas gali atlikti tik tokius priežiūros ir taisymo darbus, kurie aprašyti šioje naudojimo instrukcijoje. Sudėtingesnius darbus turi atlikti licencijuotų techninės priežiūros dirbtuvių darbuotojai.
■ Kas savaitę atliekama techninė priežiūra:
Išvalykite įrenginį išoriškai. - Patikrinkite, ar akceleratoriaus gaiduko užraktas ir akceleratoriaus gaidukas veikia saugiai. - Patikrinkite, ar veikia stop mygtukas. - Patikrinkite, ar varikliui sukantis laisvąja eiga, nesisuka pjovimo įranga. - Išvalykite oro filtrą. Pakeiskite jį, jei būtina. - Patikrinkite, ar apsauginis pjovimo įtaiso skydas nepažeistas ir neįskilęs. Smūgio deformuotą ar įskilusį apsauginį pjovimo įtaiso skydą pakeiskite. - Patikrinkite, ar nedeformuota ir neįskilusi žoliapjovės galvutė. Jei reikia, pakeiskite žoliapjovės galvutę. - Patikrinkite, ar pjovimo įtaiso tvirtinimo veržlė yra tinkamai priveržta. - Patikrinkite, ar veržlės ir varžtai yra priveržti. - Patikrinkite, ar nėra kuro nutekėjimo iš variklio, bako ar kuro žarnelių.
Kas mėnesį atliekama techninė priežiūra:
- Patikrinkite starterį ir trauką.
Kasmet atliekama techninė priežiūra:
- Nuvalykite uždegimo žvakę išoriškai. Išimkite ją ir patikrinkite tarpą tarp elektrodų. Padarykite, kad tarpelis būtų 0,6 mm, arba pakeiskite žvakę. Žiūrėkite, ar žvakė turi taip vadinamą radijo trikdžių slopinimą.
- Išvalykite karbiuratorių iš išorės ir sritį aplink jį.
- Patikrinkite, ar kampinė pavara yra užpilta 3/4 alyvos. Jei trūksta, papildykite specialiu tepalu.
- Patikrinkite, ar neužterštas kuro filtras, o kuro žarnelė nesutrūkusi ar kitaip pažeista. Pakeiskite ją, jei būtina.
- Patikrinkite visus laidus ir jungtis.
- Patikrinkite, ar nesusidėvėjusi sankaba, sankabos spyruoklės ir sankabos būgnelis. Jei reikia, pakeiskite licencijuotose techninės priežiūros dirbtuvėse. Degimo žvakės keitimas: žiūrėkite, ar žvakė turi taip vadinamą radijo trikdžių slopinimą.
- Išvalykite arba pakeiskite duslintuvo kibirkščių sulaikymo tinklelį.
TECHNINIAI DUOMENYS
| Variklis |
| Cilindro darbinis türis, cm3 | 28 |
| Cilindro skersmuo, mm | 35 |
| Stümoklio eiga, mm | 28,7 |
| Tuščiosios eligos greitis, aps./min | 2 800–3 200 |
| Rekomenduojamas maks. greitis, aps./min | 11 000 |
| Darbinio veleno greitis, r/min | 8 000 |
| Didžiausia variklio galia pagal ISO 7293, kW | 0,8 |
| Duslintuvas su katalizatorium | Taip |
| Apsisukimu scaiciumi reguliuojama degimoistema | Taip |
| UždegimoSYSTEMA |
| Degimo Žváké | NGK BPMR6A |
| Tarpas tarp elektrodu, mm | 0,6 |
| Kuro / tepimoSYSTEMA |
| Degaluć bako talpa, cm3 | 343 |
| Svoris |
| Svoris be kuro, p jovimo irrankiu ir apsaugos, kg | 5,21 |
| Triukšmo emisijos (žr. 1 pastaba) |
| Garso galios lygis, išmatuotas dB(A) | 106 |
| Garso galios lygis, garantuojamas LwA dB(A) | 114 |
| Triukšmo lygiae (žr. 2 pastaba) |
| Tolygus garso slégio lygis ties naudotojo ausimis, išmatuotas pagal EN/ISO 11806 ir ISO 22868, dB(A) |
| Su originaliu Žolès p jovimo peiliu | 94 |
| Su originalia Žoliapovès galvute | 95 |
| Vibraciños lygiae (žr. 3 pastaba) |
| Ekvivalenttiński rankenu vibraciños lygiae (ahv,eq), išmatuoti pagal EN ISO 11806 ir ISO 22867, m/s2 |
| Su originaliu kairiuoju / dešiniuoju Žolès p jovimo peiliu | 4,21 / 4,23 |
| Su originalia kairija / dešinija Žoliapovès galvute | 5,89 / 4,61 |
1 pastaba. Triukšmas, sklindantis į aplinką, išmatuotas kaip garso galia (Lw) pagal EB direktyvą 2000/14/EB. Pateiktas įrenginio garso stiprumo lygis buvo išmatuotas naudojant didžiausią garsą sukeliantį originalų pjovimo įtaisą. Skirtumas tarp garantuojamosios ir matuojamosios garso galios yra tas, kad pagal Direktyvą 2000/14/EB garantuojamoji garso galia apima ir matavimo rezultatų sklaidą bei nukrypimus tarp skirtingų to paties modelio įrenginių. 2 pastaba: Pateiktuose duomenyse apie ekvivalentinį įrenginio garso slėgio lygį yra 1 dB (A) tipiška statistinė sklaida (standartinis nuokrypis). 3 pastaba: Pateiktuose atitinkamo vibracijos lygio duomenyse yra 1m / s2 tipiška statistinė sklaida (standartinis nuokrypis).
Modelis 129R (M10 kairinis veleno sriegis) - centrinėje peilių / pjovimo įtaisų kiaurymėje, 25,4 mm
| Pripažinti priedai | Tipas | Pjovimo jtaisas / apsauginis skydas, dalies Nr. |
| Žolës p jovimo peilis / Žolës p jovimo itaisas | Žolë, 255-4, 1 col. (Ø 250, 4 dantukai) | 504001303 / 580446606 |
| Zoliapovës galvutë | T25 (Ø 2,4-2,7 mm lynas) | 537338306 / 580446606 |
Išdavė, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel.: +46-36-146500.
„Husqvarna AB“ prisima visišką atsakomybę už šioje deklaracijoje įvardytą gaminį – žoliapjovę ir (arba) krūmapjovę, platformą (-as) A05328CBHV reprezentuojantis modelis 129R, kurio serijos numeriai yra nuo 2014 metų.
Platformos numeris ir modelio numeris yra aiškiai teksto pavidalu nurodyti modelio duomenų plokštelėje. Taip pat joje nurodyti metai ir tolesni serijos numeriai.
Šioje deklaracijoje įvardytas minėtas gaminys atitinka šias Europos Tarybos direktyvas:
2006/42/EB direktyva dėl mašinų, 2006 m. gegužės 17 d. 2004/108/EB direktyva dėl elektromagnetinio suderinamumo, 2004 m. gruodžio 15 d. 2000/14/EB direktyva dėl triukšmo emisijos į aplinką, 2000 m. gegužės 8 d.
Kaip nurodyta V priede, nustatytosios garso vertės pateikiamos naudojimo instrukcijos techninių duomenų lape.
Pritaikyti tokie standartai:
EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007.
Bendrovė TUV Rheinland N.A. atliko neatlygintiną tyrimą bendrovės „Husqvarna AB“ vardu ir pateikia AM72140165 - EB komisijos 2006/42/EB direktyvos dėl mašinų atitikties sertifikatą. Šis sertifikatas galioja visoms gamybos vietoms ir kilmės šalims, nurodytoms gaminio etiketėje. Tiekiama žoliapjovė ir (arba) krūmapjovė atitinka tyrimui naudotą pavyzdį.
Pasirašyta bendrovės „Husqvarna AB“, Huskvarna, Švedija, 2013-12-27
Ronnie E. Goldman, inžinerijos direktorius. (Įgaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentaciją.)
