MANUAL DE UTILIZARE UV3600 MAKITA

3. Segment superior al ghidonului

4. Segment inferior al ghidonului

5. Clemă de xare a cablului

7. Manetă de blocare

10. Apărătoare de ector

12. Manetă de reglare a înălţimii

13. Dispozitiv de tăiere

14. Şurub şi şaibă elastică

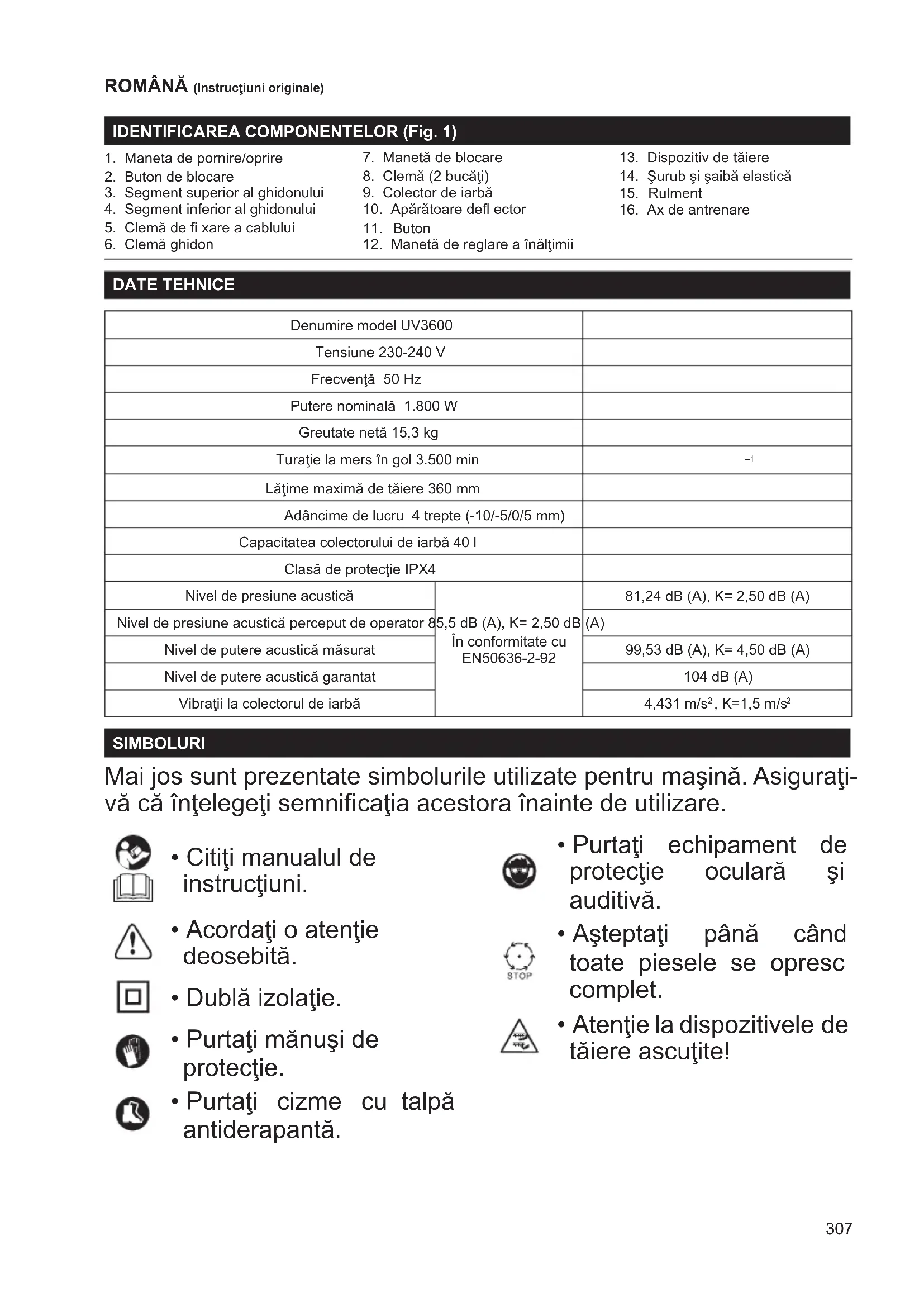

DATE TEHNICE Denumire model UV3600 Tensiune 230-240 V Frecvenţă 50 Hz Putere nominală 1.800 W Greutate netă 15,3 kg Turaţie la mers în gol 3.500 min

Lăţime maximă de tăiere 360 mm Adâncime de lucru 4 trepte (-10/-5/0/5 mm) Capacitatea colectorului de iarbă 40 l Clasă de protecţie IPX4 Nivel de presiune acustică În conformitate cu EN50636-2-92 81,24 dB (A), K= 2,50 dB (A) Nivel de presiune acustică perceput de operator 85,5 dB (A), K= 2,50 dB (A) Nivel de putere acustică măsurat 99,53 dB (A), K= 4,50 dB (A) Nivel de putere acustică garantat 104 dB (A) Vibraţii la colectorul de iarbă 4,431 m/s

SIMBOLURI Mai jos sunt prezentate simbolurile utilizate pentru maşină. Asiguraţi- vă că înţelegeţi semni caţia acestora înainte de utilizare.

• Citiţi manualul de instrucţiuni.

• Acordaţi o atenţie deosebită.

• Purtaţi mănuşi de protecţie.

• Purtaţi cizme cu talpă antiderapantă.

• Purtaţi echipament de protecţie oculară şi auditivă.

• Aşteptaţi până când toate piesele se opresc complet.

• Atenţie la dispozitivele de tăiere ascuţite!308

• Opriţi motorul şi scoateţi cablul de alimentare din priză înainte de a efectua lucrări de întreţinere sau curăţare sau dacă este deteriorat cablul de alimentare.

• Atenţie la obiectele aruncate la viteză mare!

• Nu lăsaţi persoanele străine sau animalele să stea în apropierea zonei de lucru.

• Nu expuneţi la ploaie sau umezeală.

• Scoateţi imediat ştecărul din priză în cazul în care cablul de alimentare se deteriorează sau se taie.

• Pericol de electrocutare!

• Nu ţineţi cablul în apropierea dispozitivelor de tăiere sau a roţilor.

• Doar pentru ţările din cadrul UE Din cauza prezenței componentelor periculoase în echipament, echipamentul electric și electronic folosit poate avea un efect negativ asupra mediului și sănătății umane. Nu eliminați aparatele electrice și electronice împreună cu gunoiul menajer! În conformitate cu Directiva europeană privind deșeurile de echipamente electrice și electronice și cu adaptarea sa în legislația națională, echipamentele electrice și electronice folosite trebuie colectate separat și livrate la un centru de colectare separat pentru deșeurile municipale, care respectă reglementările privind protecția mediului. Acest lucru este indicat prin simbolul care reprezintă o pubelă cu roți barată cu o cruce, aplicat pe echipament. AVERTISMENTE CU

CONSULTA ULTERIOR Nu puneţi în funcţiune maşina înainte de a citi instrucţiunile de utilizare. Respectaţi toate instrucţiunile din manual şi asamblaţi maşina conform descrierii. Domeniu de utilizare

• Această maşină este destinată scaricării sau greblării solului din grădini.

• Scaricatorul este destinat exclusiv utilizării personale şi nu utilizării comerciale. Nu îl utilizaţi nici în locuri publice. Pentru sisteme publice de distribuţie a energiei electrice de joasă tensiune între 220 V şi 250 V. Operaţiile de comutare ale aparatului electric generează uctuaţii ale tensiunii. Funcţionarea acestui dispozitiv în condiţii de alimentare electrică nefavorabile poate afecta funcţionarea altor echipamente. Cu o impedanţă a reţelei electrice mai mică de 0,412 Ohmi, se poate presupune că nu vor exista efecte negative. Priza de alimentare folosită pentru acest dispozitiv trebuie să e protejată cu o siguranţă fuzibilă sau un întrerupător de protecţie cu caracteristică de declanşare lentă. Instrucţiuni generale

• Citiţi acest manual pentru a vă familiariza cu manevrarea maşinii. Manevrarea maşinii de către persoane insucient informate creşte pericolul de incendiu, electrocutare sau vătămare corporală a operatorului sau a altor persoane.

• Nu împrumutaţi maşina persoanelor fără experienţă în utilizarea acestui tip de echipament.

• Atunci când împrumutaţi maşina, anexaţi şi manualul de instrucţiuni.

• Nu permiteţi niciodată copiilor, persoanelor cu capacităţi zice, senzoriale sau mentale reduse sau cu lipsă de experienţă şi de cunoştinţe sau persoanelor nefamiliarizate cu aceste instrucţiuni să utilizeze maşina. Reglementările locale pot restricţiona vârsta operatorului.

• Utilizaţi maşina numai dacă starea dumneavoastră de sănătate zică este bună. Efectuaţi toate lucrările cu calm şi atenţie. Utilizatorul răspunde de siguranţa tuturor persoanelor aate în apropierea zonei de utilizare, precum şi de eventualele daune produse.

• Nu utilizaţi niciodată maşina după ce aţi consumat alcool sau medicamente sau dacă vă simţiţi obosit ori sunteţi bolnav.310

• Luaţi pauze pentru a evita pierderea controlul pe fondul oboselii. Vă recomandăm să luaţi câte o pauză de 10-20 de minute la ecare oră.

• Respectaţi aceste instrucţiuni şi ţineţi cont de condiţiile de lucru şi de tipul operaţiunii atunci când utilizaţi maşina. Utilizarea în alte scopuri decât cele prevăzute poate duce la situaţii periculoase.

• Legislaţia naţională sau locală poate restricţiona manevrarea maşinii.

• Fiţi vigilent. Concentraţi-vă asupra lucrării pe care o efectuaţi. Fiţi raţional şi logic. Nu utilizaţi maşina atunci când sunteţi obosit. Echipamentul de protecţie personală

• Purtaţi îmbrăcăminte adecvată. Aceasta trebuie să e practică şi adecvată, cu alte cuvinte să e strânsă pe corp, dar să ofere libertate de mişcare. Nu purtaţi bijuterii sau îmbrăcăminte care s-ar putea agăţa în piesele maşinii. Persoanele cu părul lung trebuie să poarte articole de protecţie a părului.

• Purtaţi în permanenţă antifoane, pentru a vă proteja auzul.

• Purtaţi ochelari de protecţie pentru a vă proteja ochii de obiectele şi resturile aruncate de maşină.

• Purtaţi mănuşi de protecţie pentru a evita rănirea degetelor.

• Purtaţi mască antipraf pentru a preveni leziunile.

• Atunci când utilizaţi maşina, purtaţi încălţăminte rezistentă cu talpă antiderapantă. Astfel, veţi protejat împotriva leziunilor şi vă veţi asigura un bun echilibru.

• Atunci când utilizaţi maşina, purtaţi încălţăminte solidă şi pantaloni lungi. Nu utilizaţi maşina fără încălţăminte sau cu sandale decupate. Siguranţa zonei de lucru

• Nu lăsaţi copiii şi persoanele străine, inclusiv animalele, să stea în apropierea zonei de utilizare a maşinii.

• Vericaţi dacă în zona de lucru există pietre, cabluri, sticlă sau corpuri străine. Acestea pot prinse sau aruncate de maşină şi pot provoca pagube şi vătămări corporale.

• Nu utilizaţi maşina decât în condiţii de bună vizibilitate şi lumină. Nu o utilizaţi pe întuneric sau ceaţă.

• Nu utilizaţi maşina în atmosfere explozive, de exemplu în prezenţa lichidelor, gazelor sau pulberilor inamabile. Maşina generează scântei, care pot provoca aprinderea pulberilor sau vaporilor.

• Nu expuneţi maşina la ploaie sau umezeală. Apa care pătrunde în maşină poate mări pericolul de electrocutare.311 Pornirea maşinii

• Înainte de conectarea cablului de alimentare sau de pornirea maşinii: – Vericaţi cablul şi şa şi asiguraţi-vă că sunt în bună stare. – Vericaţi dacă toate şuruburile, piuliţele şi elementele de xare sunt bine strânse. – Vericaţi dacă dispozitivele de tăiere sunt corect amplasate şi în bună stare de funcţionare. – Vericaţi şi buna funcţionare a apărătorilor şi dispozitivelor de siguranţă, cum ar deectoarele sau colectorul de iarbă. – Vericaţi ca grilele de aerisire să nu e acoperite de praf sau alte materiale străine. Îndepărtaţi depunerile cu o perie moale sau cu o lavetă. – Înlocuiţi etichetele deteriorate sau ilizibile. – Vericaţi cu atenţie toate piesele maşinii pentru a stabili dacă funcţionează corect şi îndeplinesc funcţiile preconizate. Vericaţi mai ales butonul de pornire/ oprire; dacă acesta nu funcţionează corect, nu utilizaţi maşina. – Pentru a împiedica pornirea accidentală, asiguraţi-vă că butonul este în poziţia de oprire. – Vericaţi dacă aţi îndepărtat toate uneltele utilizate pentru diverse lucrări de întreţinere, de exemplu cheia de reglare sau cheia de piuliţe.

• În cazul în care cablul de alimentare este deteriorat, solicitaţi înlocuirea sa cu un cablu original la un centru de service autorizat Makita.

• Nu utilizaţi maşina dacă dispozitivele de siguranţă, de exemplu apărătoarea deectorului sau colectorul de iarbă, sunt deteriorate sau lipsesc.

• Atunci când porniţi motorul: – Nu ţineţi picioarele în apropierea dispozitivelor de tăiere. – Nu înclinaţi maşina. – Nu staţi în faţa oriciului de evacuare. – Feriţi mâinile, corpul şi îmbrăcămintea de piesele aate în mişcare. Siguranţa electrică

• Înainte de utilizare, vericaţi dacă şa conectorului de pe maşină se potriveşte cu priza de curent.

• Nu utilizaţi cablul în alte scopuri, de exemplu pentru a transporta, trage sau scoate din priză maşina. Feriţi cablul de sursele de căldură, de ulei, de marginile ascuţite sau de piesele mobile. Un cablu deteriorat sau încurcat poate creşte riscul de electrocutare.312

• Vericaţi regulat izolaţia cablului prelungitor, pentru a identica eventuale semne de deteriorare. Dacă izolaţia este deteriorată, înlocuiţi cablul.

• Dacă este defect cablul de conectare, scoateţi-l imediat din priză. Un cablu defect poate intra în contact cu piesele aate sub tensiune şi poate provoca şocuri electrice. Din acest motiv, nu atingeţi cablul înainte de a deconecta sursa de alimentare. Nu utilizaţi o unealtă al cărei cablu este deteriorat sau uzat.

• Nu utilizaţi niciodată un cablu defect.

• Feriţi cablul de alimentare şi prelungitorul de dispozitivele de tăiere şi de roţi. Dispozitivele de tăiere pot deteriora cablul şi provoca şocuri electrice.

• Atunci când folosiţi maşina în aer liber, utilizaţi un întrerupător de curent rezidual (RCD) cu un curent de funcţionare de 30 mA sau mai puţin.

• Pentru utilizarea în aer liber, utilizaţi numai un cablu prelungitor prevăzut cu conector cu protecţie împotriva stropilor de apă. Secţiunea transversală a conductorului trebuie să e de cel puţin 1,5 mm

pentru cabluri de până la 25 m lungime şi de 2,5 mm

pentru cabluri de peste 25 m lungime.

• Conectaţi maşina numai la o sursă de alimentare de aceeaşi tensiune cu cea indicată pe plăcuţa cu date tehnice şi utilizaţi numai o sursă de alimentare monofazică de curent alternativ. Maşinile au dublă izolaţie, conform normei europene, şi, prin urmare, pot utilizate la prize fără r de împământare.

• În timpul funcţionării maşinii, evitaţi contactul zic cu obiecte supraterane sau subterane (de exemplu ţevi, conducte de încălzire, maşini de gătit, frigidere). Utilizarea propriu-zisă

• Evitaţi să folosiţi maşina pe iarbă umedă. Aveţi mare grijă să nu alunecaţi atunci când lucraţi pe iarbă umedă.

• Ţineţi ferm ghidonul cu ambele mâini în timpul utilizării. Pentru a evita accidentele, ghidonul trebuie să e în permanenţă curat şi uscat.

• Nu alergaţi. Păşiţi în ritm normal în timpul utilizării maşinii.

• Aveţi grijă să nu vă dezechilibraţi atunci când lucraţi pe teren înclinat.

• Nu lucraţi drept în sus sau în jos pe un teren înclinat. Urmaţi întotdeauna linia orizontală.

• Fiţi atent mai ales atunci când întoarceţi maşina pe un teren înclinat.

• Nu lucraţi niciodată pe suprafeţe abrupte.313

• Fiţi extrem de atent atunci când întoarceţi sau trageţi maşina către dumneavoastră.

• Menţineţi o poziţie normală a corpului. Adoptaţi o poziţie stabilă şi păstraţi-vă echilibrul în permanenţă. Astfel, veţi putea controla mai bine maşina în situaţii neaşteptate.

• Nu puneţi niciodată în funcţiune maşina în apropierea altor persoane, în special a copiilor, sau a animalelor.

• Nu uitaţi niciodată: – Nu ţineţi picioarele în apropierea dispozitivelor de tăiere. – Nu înclinaţi maşina. – Nu staţi în faţa oriciului de evacuare. – Feriţi mâinile, corpul şi îmbrăcămintea de piesele aate în mişcare.

• Nu suprasolicitaţi maşina. Aceasta va funcţiona mai bine şi în condiţii de siguranţă la sarcina pentru care a fost concepută. Supraîncărcarea frecventă poate provoca defectarea motorului sau incendii.

• Opriţi motorul şi scoateţi cablul din priză: – când lăsaţi maşina nesupravegheată – înainte de a îndepărta un obiect blocat sau remedia o defecţiune – înainte de a verica şi efectua lucrări de curăţare sau reparaţie – înainte de a efectua reglaje, schimba accesorii sau depozita maşina – atunci când maşina se loveşte de un corp străin. Aşteptaţi ca motorul să se răcească. Vericaţi maşina şi înlocuiţi piesele necesare înainte de a repune maşina în funcţiune. – dacă maşina începe să vibreze sau auziţi zgomote neobişnuite – înainte de a xa sau demonta colectorul de iarbă – când în zona de lucru pătrunde o altă persoană – când traversaţi suprafeţe acoperite cu alte plante – în timpul transportării maşinii.

• Opriţi dispozitivul de tăiere: – dacă trebuie să înclinaţi maşina – când traversaţi suprafeţe acoperite cu alte plante – când mutaţi maşina pe/de pe suprafeţele pe care trebuie să le lucraţi.

• Atenţie la dispozitivele de tăiere! Acestea nu se opresc imediat după oprirea maşinii.314 Instrucţiuni de întreţinere

• Solicitaţi repararea maşinii la centrul nostru de service autorizat, cu menţiunea ca piesele înlocuite să e originale. Lucrările de reparaţie incorecte şi lipsa întreţinerii pot scurta durata de viaţă a maşinii şi pot creşte pericolul producerii de accidente.

• Vericaţi maşina în mod regulat.

• Înainte de a executa lucrări de reparaţie, vericare, reglare, depozitare sau schimbare a accesoriilor, urmaţii paşii de mai jos: – Opriţi sursa de alimentare cu curent – Scoateţi cablul de alimentare din priză – Vericaţi dacă toate piesele mobile s-au oprit complet – Lăsaţi maşina să se răcească.

• Vericaţi maşina pentru a identica eventualele defecte: – Vericaţi dacă dispozitivele de siguranţă funcţionează corespunzător – Vericaţi dacă toate piesele mobile funcţionează uşor şi corect – Vericaţi dacă toate piesele sunt în bună stare şi corect montate – Vericaţi dispozitivul de tăiere pentru a detecta eventuale semne de deteriorare, uzură sau descentrare – Vericaţi în mod regulat colectorul de iarbă pentru a detecta eventuale semne de deteriorare sau uzură – Vericaţi dacă toate piuliţele şi şuruburile sunt bine strânse – Dacă există piese defecte sau uzate, solicitaţi înlocuirea sau repararea acestora la centrul nostru de service autorizat.

• Nu efectuaţi alte lucrări de întreţinere sau reparaţie în afara celor descrise în acest manual. Orice altă lucrare trebuie executată la centrul de service autorizat Makita.

• Folosiţi numai piese de schimb şi accesorii originale Makita special concepute pentru maşina dumneavoastră. În caz contrar, puteţi suferi vătămări corporale sau maşina se poate defecta.

• Păstraţi maşina într-o încăpere uscată. Nu lăsaţi maşina la îndemâna copiilor. Nu depozitaţi maşina în aer liber. Vibraţii

• Persoanele cu probleme circulatorii expuse vibraţiilor excesive pot suferi leziuni ale vaselor sanguine sau ale sistemului nervos. Vibraţiile pot duce la apariţia următoarelor simptome în degete, mâini sau încheieturi: insensibilitate (amorţeală), furnicături, durere, înţepături, modicări ale culorii sau aspectului pielii. Dacă apare vreunul dintre aceste simptome, consultaţi medicul.

• Pentru a reduce riscul apariţiei sindromului degetelor albe, menţineţi-vă mâinile calde în timpul utilizării şi păstraţi în bună stare echipamentul şi accesoriile.315 AVERTISMENT:

• Această maşină produce un câmp electromagnetic în timpul funcţionării. Se recomandă ca persoanele care poartă implanturi medicale să ceară sfatul medicului şi al producătorului implantului înainte de a utiliza această maşină. În caz contrar, câmpul electromagnetic poate afecta implanturile medicale şi poate cauza vătămări corporale grave. ASAMBLAREA ATENŢIE:

• Asiguraţi-vă întotdeauna că maşina este oprită şi cablul de alimentare scos din priză înainte de a efectua lucrări asupra sa. Asamblarea ghidonului (Fig. 2, 3)

1) Fixaţi segmentul inferior (4) pe maşină cu butoanele

2) Aşezaţi segmentul superior (3) pe segmentul inferior

şi xaţi-le cu două distanţiere, piuliţa şi manetă de blocare (7).

3) Fixaţi cablul cu clemele (8) pe ghidon.

Asamblarea colectorului de iarbă

• Nu puneţi în funcţiune maşina fără colectorul de iarbă. În caz contrar, obiectele aruncate pot cauza vătămări corporale.

• În cazul aparatelor cu evacuare prin spate şi role spate neprotejate, folosite fără colector, se va purta un echipament complet de protecţie oculară. OBSERVAŢIE:

• Ecienţa maşinii scade atunci când colectorul de iarbă este plin. Goliţi colectorul de iarbă în mod regulat, înainte de a se umple complet. Montarea colectorului de iarbă Ridicaţi şi ţineţi apărătoarea deectorului (10). Introduceţi clemele de pe colector în fantele de pe maşină. Demontarea colectorului de iarbă Ridicaţi şi ţineţi apărătoarea deectorului (10). Îndepărtaţi colectorul de iarbă prin scoaterea clemelor din fantele de pe maşină. Clema de xare a cablului (Fig. 4) Clema de xare a cablului (5) are rolul de a preveni încurcarea cablului în cuţite sau în roţi. Faceţi o buclă mică la capătul cablului de alimentare şi treceţi-o prin deschizătura clemei de xare, apoi agăţaţi-o pe cârlig. Ţineţi întotdeauna cont de poziţia cablului în timpul utilizării maşinii. Începeţi să lucraţi din punctul cel mai apropiat de sursa de alimentare, pentru a evita tăierea accidentală a cablului. Se recomandă să ţineţi cablul peste umăr în timpul utilizării maşinii. Demontarea sau montarea dispozitivului de tăiere ATENŢIE:

• Purtaţi mănuşi de protecţie.

• Fiţi foarte atent atunci când manipulaţi dispozitivul de tăiere. Acesta este foarte ascuţit şi se poate înerbânta în timpul funcţionării.

• Folosiţi întotdeauna dispozitivul de tăiere adecvat lucrării pe care o efectuaţi.

• Înainte de a pune în funcţiune maşina, vericaţi dacă cele două şuruburi care xează dispozitivul de tăiere pe maşină sunt bine strânse. Nu utilizaţi maşina dacă şurubul este slăbit sau dacă lipseşte. Dacă este deteriorat, înlocuiţi-l imediat. Demontarea dispozitivului de tăiere

1) Demontaţi colectorul de iarbă (9).

2) Demontaţi ghidonul de pe maşină.

3) Aşezaţi maşina pe o suprafaţă dreaptă, cu roţile în

4) Deşurubaţi cele două şuruburi (14). Scoateţi şuruburile

şi şaibele elastice.

5) Ridicaţi suportul rulmentului dispozitivului de tăiere

(15) şi trageţi dispozitivul de tăiere (13) de pe axul de antrenare (16). Montarea dispozitivului de tăiere

1) Introduceţi dispozitivul de tăiere împingând piuliţa

hexagonală în locaşul de pe axul de antrenare.316

2) Prindeţi suportul rulmentului pe maşină cu şuruburile

şi şaibele elastice.

• Înainte de a introduce cablul de alimentare în priză, asiguraţi-vă că maşina este oprită. Dacă butonul de pornire este acţionat înainte de a introduce cablul în priză, maşina poate porni brusc, ceea ce poate cauza vătămări corporale grave.

• Nu utilizaţi maşina în cazul în care cablul de alimentare este defect. În caz contrar, se pot produce şocuri electrice.

• Nu utilizaţi maşina dacă butonul de pornire/oprire nu funcţionează. Solicitaţi înlocuirea butoanelor defecte la un centru de service autorizat Makita. Maneta de pornire/oprire Pentru a porni maşina, ţineţi apăsat butonul de deblocare (2), trageţi până la capăt maneta de pornire/oprire (1) şi ţineţi-o în poziţie. După ce aţi tras maneta de pornire/ oprire, nu mai este nevoie să ţineţi apăsat butonul de deblocare. Pentru a opri maşina, trebuie doar să eliberaţi maneta de pornire/oprire. Atunci când unealta este în funcţiune, butonul de deblocare (2) nu funcţionează nici dacă îl apăsaţi (2) din greşeală. Reglarea ghidonului Puteţi modica unghiul segmentului superior al ghidonului.

1) Deblocaţi clemele ghidonului (6).

2) Reglaţi unghiul segmentului superior al ghidonului (3).

3) Blocaţi la loc clemele.

Reglarea înălţimii Reglaţi înălţimea dispozitivului de tăiere în funcţie de starea ierbii. În tabelul de mai jos veţi găsi valori aproximative pentru xarea adâncimii. Adâncime Operaţiune Scaricare Greblare (cu accesoriu opţional) +5 mm Transportare şi depozitare. Scaricarea gazonului sensibil. Greblarea unui strat subţire de frunze şi resturi vegetale. A doua operaţiune de scaricare din toamnă. Transportare şi depozitare. Greblarea gazonului normal. 0 mm Scaricarea gazonului normal. Greblarea unui strat normal. Greblarea gazonului gros. -5 mm Scaricarea gazonului normal. Greblarea unui strat gros. A NU se folosi pentru greblare. -10 mm Scaricarea gazonului gros. Greblarea unui strat gros. A NU se folosi pentru greblare. Modicarea înălţimii Împingeţi spre exterior maneta de reglare a înălţimii (12) şi mişcaţi-o până ajungeţi la înălţimea dorită. Protecţia la suprasarcină Această maşină este prevăzută cu un dispozitiv de protecţie la suprasarcină care se declanşează în următoarele situaţii:

• Dispozitivul de tăiere se blochează din cauza depunerii în jurul său a materialelor scaricate.

• Maşina încearcă să prelucreze mai mult material decât suportă motorul.

• Ceva împiedică rotirea dispozitivului de tăiere. În momentul în care dispozitivul de protecţie se declanşează, maşina se opreşte automat. În acest caz, scoateţi cablul de alimentare din priză, aşteptaţi ca maşina să se răcească şi îndepărtaţi obstacolul înainte de a reporni maşina. FUNCŢIONAREA Indicaţii pentru utilizare:

• Tăiaţi iarba înainte de utilizare şi puneţi îngrăşământ după utilizare.

• Reglaţi adâncimea dispozitivului de tăiere în funcţie de înălţimea ierbii şi de condiţiile meteorologice.

• Evitaţi să folosiţi maşina pe iarbă umedă. Aceasta are tendinţa de a se lipi de oriciul de evacuare şi de alte părţi ale maşinii. Poate cauza, de asemenea, alunecarea sau căderea.317

• Nu vă deplasaţi prea repede. Împingeţi maşina lent. În caz contrar, oriciul de evacuare se poate bloca, iar motorul se poate supraîncărca.

• Înaintaţi pe un rând cât mai drept posibil.

• Formaţi rânduri uşor suprapuse. Astfel, suprafaţa va uniformă şi netedă.

• Dacă în zona în care lucraţi există un strat de ori, faceţi unul sau două cercuri în jurul stratului de ori.

• Aveţi grijă mai ales când întoarceţi maşina.

• Nu staţi numai într-un loc. Puteţi distruge iarba. Indicaţii pentru operaţiunea de scaricare:

• Ţineţi întotdeauna cont de condiţiile meteorologice. Vremea caldă, însorită sau ploioasă este potrivită pentru scaricare, deoarece gazonul va creşte frumos. Evitaţi să lucraţi pe frig, caniculă sau secetă.

• Executaţi operaţiunea de scaricare primăvara.

• Dacă vara este ploioasă, scaricaţi gazonul la începutul toamnei.

• Nu executaţi scaricarea în perioade caniculare.

• Dacă vara este secetoasă, nu efectuaţi scaricarea în toamnă. Indicaţii pentru operaţiunea de greblare:

• Pentru o creştere sănătoasă în primăvară, rădăcinile ierbii au nevoie de mult aer.

• Se recomandă să efectuaţi operaţiunea de aerare a gazonului o dată la ecare 4 – 6 săptămâni, în funcţie de starea gazonului. ÎNTREŢINEREA ATENŢIE:

• Asiguraţi-vă că maşina este oprită şi cablul de alimentare scos din priză înainte de a efectua lucrări de vericare sau întreţinere.

• Purtaţi mănuşi de protecţie atunci când efectuaţi lucrări de vericare sau întreţinere.

• Dispozitivul de tăiere nu se opreşte imediat după oprirea maşinii. Aşteptaţi ca toate piesele să se oprească înainte de a efectua lucrări de întreţinere.

• Nu uitaţi să scoateţi toate uneltele după ce aţi efectuat lucrările de întreţinere.

• Nu folosiţi niciodată benzină, neofalină, diluant, alcool sau substanţe asemănătoare pentru a curăţa maşina. Se pot produce decolorări, deformări sau suri. Pentru a curăţa maşina, utilizaţi doar o lavetă umedă şi o perie moale.

• Nu spălaţi maşina cu furtunul sau cu aparate de spălat cu înaltă presiune. Atunci când transportaţi maşina, acordaţi atenţie următoarelor aspecte:

• Opriţi motorul, scoateţi cablul de alimentare din priză şi aşteptaţi ca dispozitivul de tăiere să se opească.

• Reglaţi adâncimea dispozitivului de tăiere în funcţie de înălţimea la care transportaţi maşina.

• Transportaţi maşina ţinând-o de ghidon.

• Evitaţi loviturile sau vibraţiile puternice.

• Fixaţi bine maşina în cazul în care o transportaţi cu un vehicul. Efectuaţi paşii de mai jos după ecare utilizare:

• Opriţi motorul, scoateţi cablul de alimentare din priză şi aşteptaţi ca dispozitivul de tăiere să se opească.

• Curăţaţi colectorul de iarbă. Păstraţi maşina într-o încăpere uscată.

• Vericaţi, curăţaţi şi păstraţi maşina într-o încăpere uscată. Efectuaţi în mod regulat următoarele operaţiuni:

• Vericaţi dacă toate elementele de xare, cum ar şuruburile, piuliţele etc., sunt bine xate.

• Vericaţi dacă există defecţiuni, de exemplu piese slăbite, uzate sau deteriorate. Dacă este necesar, înlocuiţi-le.

• Vericaţi ca apărătorile şi dispozitivele de protecţie să nu e deteriorate sau deformate.

• Dacă maşina începe să vibreze în mod neobişnuit în timpul funcţionării, cauza poate descentrarea sau deformarea dispozitivului de tăiere ca urmare a lovirii de corpuri străine. În acest caz, solicitaţi repararea sau înlocuirea dispozitivului de tăiere la un centru de service autorizat.

• Dispozitivul de tăiere se uzează în timp. Vericaţi în mod regulat starea şi stabilitatea dispozitivului de tăiere. Înlocuiţi-l dacă este uzat sau tocit.

• Curăţaţi şi lubriaţi toate părţile de îmbinare înainte de a depozita maşina.318

• Aceste accesorii sau piese suplimentare sunt recomandate pentru unealta Makita prezentată în acest manual. Utilizarea altor accesorii sau piese suplimentare poate reprezenta un pericol de vătămare corporală. Utilizaţi accesoriile numai în scopurile descrise.

• Dacă aveţi nevoie de asistenţă sau mai multe informaţii cu privire la aceste accesorii, adresaţi-vă centrului de service Makita din zona dumneavoastră. Există mai multe tipuri de dispozitive de tăiere:

• Cuţit de scaricare - marginea ascuţită a cuţitului este folosită pentru scaricarea solului şi tăierea rădăcinilor.

• Lamă de greblare (accesoriu opţional) - cu dinţi subţiri, folosită pentru îndepărtarea resturilor de iarbă şi a frunzelor.

• Lamă 2 în 1 (accesoriu opţional) - greblare şi scaricare în acelaşi timp. NOTĂ:

• Unele articole din listă pot livrate odată cu unealta ca accesorii standard. Acestea pot diferi de la o ţară la alta.

DECLARAŢIE DE CONFORMITATE CE

Doar pentru ţările europene Declaraţia de conformitate CE este inclusă ca Anexa A la prezentul manual de instrucţiuni. REMEDIEREA PROBLEMELOR AVERTISMENT: Înainte de a începe să remediaţi problemele, opriţi maşina, scoateţi cablul de alimentare din priză şi aşteptaţi ca maşina să se oprească complet. Problemă Cauză posibilă Soluţie Maşina nu porneşte. Cablul de alimentare nu este conectat la priză. Conectaţi cablul de alimentare la priză. Cablu de alimentare defect. Scoateţi cablul din priză imediat. Solicitaţi reparaţia acestuia centrului de service autorizat Makita din zona dumneavoastră. Circuit electric defect. Solicitaţi repararea acestuia la centrul de service autorizat Makita din zona dumneavoastră. Butonul de deblocare nu este apăsat. Apăsaţi butonul de deblocare şi trageţi maneta de pornire/oprire. Maneta de pornire/oprire nu este trasă. Ţineţi apăsat butonul de deblocare. După aceea, este necesar să trageţi şi maneta de pornire/oprire. Se aud pocnituri de la maşină. Pe dispozitivul de tăiere s-au încurcat corpuri străine. Opriţi motorul, scoateţi cablul de alimentare din priză şi aşteptaţi ca dispozitivul de tăiere să se oprească. După aceea, îndepărtaţi corpurile străine. Maşina scoate zgomote neobişnuite. Cureaua de antrenare este defectă Solicitaţi repararea sa la centrul de service autorizat Makita din zona dumneavoastră. Maşina nu dezvoltă puterea maximă. Tensiunea sursei de alimentare este prea scăzută. Utilizaţi altă sursă de alimentare. Vericaţi dacă sursa de alimentare este corespunzătoare. Grilele de aerisire sunt ancrasate. Curăţaţi grilele de aerisire. Ecienţă redusă. Iarba este prea înaltă. Tundeţi iarba înainte de a efectua operaţiunea de scaricare. Dispozitivul de tăiere este uzat sau deteriorat. Înlocuiţi-l. Suprafaţa de lucru este mai mare decât capacitatea maşinii. Efectuaţi operaţiunea de scaricare numai pe suprafeţe egale cu capacitatea maşinii. Adâncimea de scaricare nu este corectă. Reglaţi adâncimea dispozitivului de tăiere.319 СРПСКИ (оригинално упутство) НАЗИВИ ДЕЛОВА (Сл. 1)
