INSTRUKCJA OBSŁUGI UV3600 MAKITA

Wertykulator Elektryczny Oryginalna instrukcja obsługi

3. Górna część uchwytu

4. Dolna część uchwytu

5. Zaczep zmniejszający

10. Osłona wyrzutnika

12. Dźwignia regulacji wysokości

14. Śruba i podkładka sprężysta

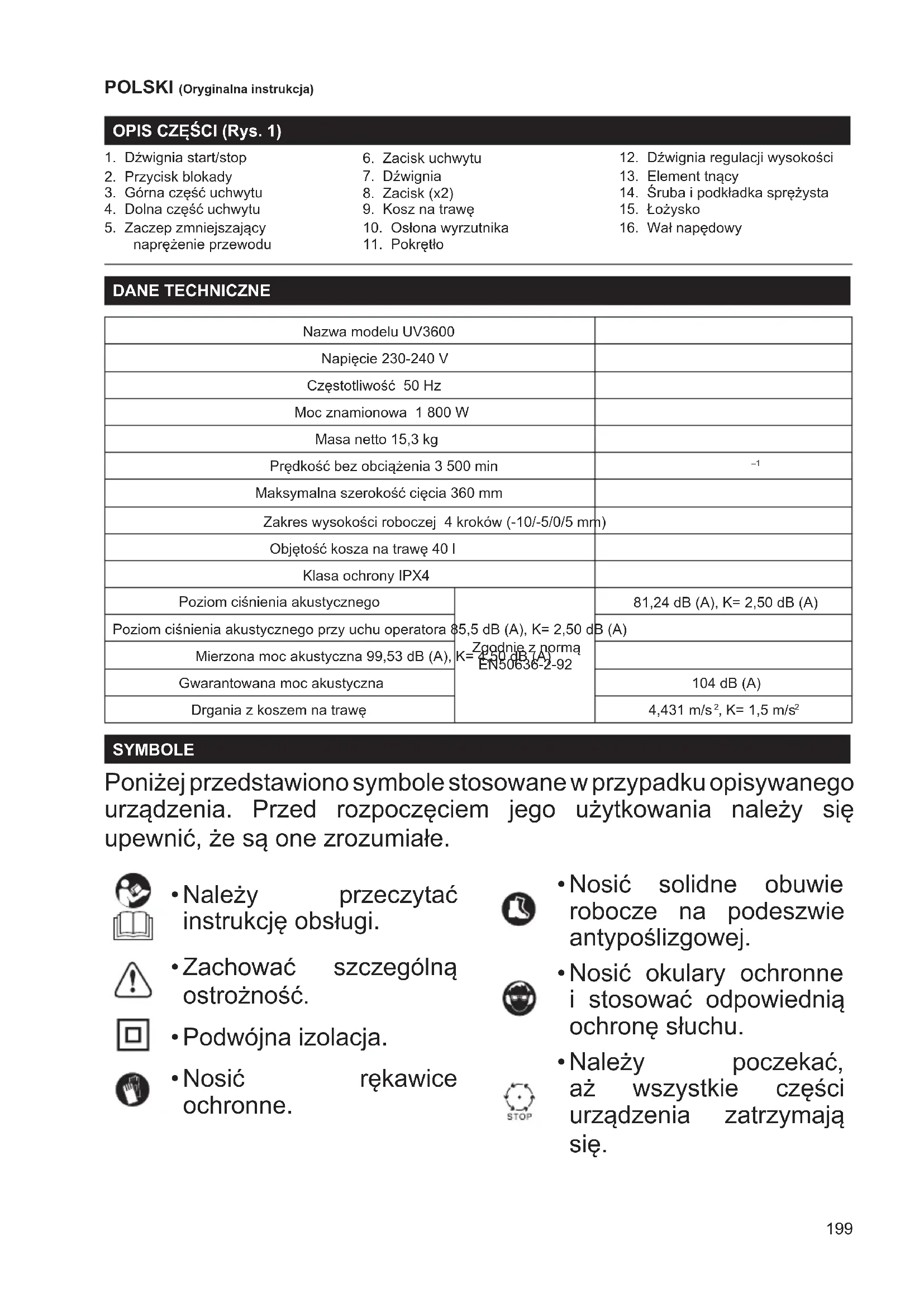

DANE TECHNICZNE Nazwa modelu UV3600 Napięcie 230-240 V Częstotliwość 50 Hz Moc znamionowa 1 800 W Masa netto 15,3 kg Prędkość bez obciążenia 3 500 min

Maksymalna szerokość cięcia 360 mm Zakres wysokości roboczej 4 kroków (-10/-5/0/5 mm) Objętość kosza na trawę 40 l Klasa ochrony IPX4 Poziom ciśnienia akustycznego Zgodnie z normą EN50636-2-92 81,24 dB (A), K= 2,50 dB (A) Poziom ciśnienia akustycznego przy uchu operatora 85,5 dB (A), K= 2,50 dB (A) Mierzona moc akustyczna 99,53 dB (A), K= 4,50 dB (A) Gwarantowana moc akustyczna 104 dB (A) Drgania z koszem na trawę 4,431 m/s

SYMBOLE Poniżej przedstawiono symbole stosowane w przypadku opisywanego urządzenia. Przed rozpoczęciem jego użytkowania należy się upewnić, że są one zrozumiałe.

• Należy przeczytać instrukcję obsługi.

• Zachować szczególną ostrożność.

• Nosić rękawice ochronne.

• Nosić solidne obuwie robocze na podeszwie antypoślizgowej.

• Nosić okulary ochronne i stosować odpowiednią ochronę słuchu.

• Należy poczekać, aż wszystkie części urządzenia zatrzymają się.200

• Należy zwracać uwagę na ostry element tnący.

• Należy wyłączyć silnik i odłączyć zasilanie przed czyszczeniem lub konserwacją urządzenia lub jeśli przewód zasilania jest uszkodzony.

• Urządzenie może wyrzucać materiał z dużą prędkością.

• Należy uważać, aby osoby postronne i zwierzęta przebywały w bezpiecznej odległości od obszaru roboczego.

• Nie wystawiać na działanie deszczu czy wilgoci.

• Jeśli kabel zostanie uszkodzony lub przecięty, należy natychmiast wyciągnąć wtyczkę z gniazda zasilania.

• Niebezpieczeństwo porażenia prądem.

• Należy uważać, aby przewód zasilania nie znalazł się w pobliżu elementu tnącego lub koła.

• Dotyczy tylko państw UE Z uwagi na obecność w sprzęcie niebezpiecznych składników, zużyty sprzęt elektryczny i elektroniczny może powodować negatywny wpływ na środowisko i zdrowie ludzi. Nie wyrzucaj urządzeń elektrycznych i elektronicznych wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte urządzenia elektryczne i elektroniczne należy składować osobno i przekazywać do punktu selektywnej zbiórki odpadów komunalnych, działającego zgodnie z przepisami dotyczącymi ochrony środowiska. Informuje o tym symbol przekreślonego kołowego kontenera na odpady umieszczony na sprzęcie.201 OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

WGLĄDU Urządzenie można uruchomić dopiero po przeczytaniu instrukcji obsługi. Należy przestrzegać wszystkich podanych instrukcji i zmontować urządzenie zgodnie z opisem. Przeznaczenie urządzenia

• Urządzenie jest przeznaczone do wertykulacji lub zagrabiania w ogrodzie.

• Wertykulator jest przeznaczony tylko do użytku prywatnego, a nie komercyjnego. Nie należy go używać w miejscach publicznych. W przypadku niskonapięciowych sieci elektroenergetycznych o napięciu pomiędzy 220 V a 250 V. Włączanie i wyłączanie urządzeń elektrycznych powoduje wahania napięcia. Posługiwanie się urządzeniem przy niesprzyjających parametrach zasilania może mieć niekorzystny wpływ na działanie innych urządzeń. Przy impedancji sieci zasilającej mniejszej lub równej 0,412 Ohm można założyć, że niekorzystne efekty nie wystąpią. Gniazdo zasilające używane do podłączenia tego urządzenia powinno być zabezpieczone bezpiecznikiem topikowym lub automatycznym o zwłocznej charakterystyce wyłączania. Ogólne instrukcje

• Należy przeczytać instrukcję, aby zapoznać się ze sposobem obsługi urządzenia. Obsługa urządzenia przez użytkowników, którzy nie zostali odpowiednio poinstruowani, zwiększa zagrożenie pożaru, porażenia prądem lub obrażeń użytkownika oraz osób postronnych.

• Nie należy użyczać urządzenia osobom, których doświadczenie nie zostało potwierdzone.

• Użyczając urządzenie, należy zawsze dołączyć instrukcję obsługi.

• Zabrania się korzystania z opisywanego urządzenia dzieciom, osobom o ograniczonej sprawności ruchowej, sensorycznej lub umysłowej, osobom bez doświadczenia i wiedzy, albo osobom, które nie zapoznały się z niniejszą instrukcją obsługi. Lokalne przepisy mogą ograniczać wiek operatora.202

• Narzędzie powinno być używane tylko przez osoby w odpowiedniej formie zycznej. Wszelkie czynności powinny być wykonywane spokojnie i ostrożnie. Użytkownik jest odpowiedzialny za bezpieczeństwo osób i mienia w pobliżu miejsca użytkowania urządzenia.

• Nie wolno używać narzędzia, będąc pod wpływem alkoholu lub narkotyków, albo gdy jest się zmęczonym lub chorym.

• Należy robić odpoczynki, aby uniknąć utraty kontroli nad urządzeniem. Zalecamy robić przerwę 10- lub 20-minutową co każdą godzinę.

• Urządzenie należy użytkować zgodnie z niniejszą instrukcją, mając na uwadze warunki pracy i jego zastosowanie. Użycie urządzenia w sposób niezgodny z jego przeznaczeniem może stwarzać zagrożenie.

• Przepisy krajowe lub lokalne mogą ograniczać wykorzystanie tego urządzenia.

• Należy zachować czujność. Zwracać uwagę na wykonywane czynności. Postępować zgodnie ze zdrowym rozsądkiem. Nie używać urządzenia, gdy jest się zmęczonym. Sprzęt ochrony osobistej

• Do obsługi urządzenia należy się właściwie ubierać. Odzież noszona podczas pracy powinna być funkcjonalna i właściwa, tzn. powinna przylegać do ciała, ale nie może krępować ruchów. Nie nosić biżuterii lub odzieży, która mogłaby się zaplątać w urządzeniu. Długie włosy należy schować pod odpowiednim nakryciem głowy.

• Należy nosić środki ochrony słuchu, aby zapobiec jego utracie.

• Należy nosić okulary lub gogle ochronne, aby chronić oczy przed wyrzucanymi przedmiotami i odpadkami.

• Należy nosić rękawice ochronne, aby zapobiec urazom dłoni.

• Aby zmniejszyć ryzyko urazu, należy nosić maseczkę przeciwkurzową.

• Podczas pracy z urządzeniem należy zawsze nosić wytrzymałe obuwie na podeszwie antypoślizgowej. Takie obuwie chroni przed obrażeniami i zapewnia stabilne oparcie.

• Podczas obsługi urządzenia należy zawsze nosić odpowiednio mocne obuwie i długie spodnie. Nie wolno używać urządzenia, nie mając na stopach obuwia lub nosząc otwarte sandały.203 Bezpieczeństwo w obszarze roboczym

• Podczas pracy urządzenia nie można dopuszczać w pobliże dzieci, zwierząt oraz osób postronnych.

• Sprawdzić, czy w obszarze roboczym nie ma kamieni, drutów, szkła lub innych przeszkód. Mogą one zostać pochwycone lub wyrzucone przez urządzenie, co może być powodem strat materialnych lub urazów.

• Urządzenie należy użytkować tylko przy dobrej widoczności i przy dziennym świetle. Nie używać urządzenia w ciemności lub we mgle.

• Urządzenia nie wolno używać w miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pyłów. Urządzenie wytwarza iskry, które mogą spowodować zapalenie się pyłu lub oparów.

• Urządzenie należy chronić przed deszczem i wilgocią. Woda, która dostanie się do wnętrza urządzenia, zwiększa ryzyko porażenia prądem elektrycznym. Uruchamianie urządzenia

• Przed włączeniem wtyczki zasilania lub włączeniem urządzenia: – Sprawdzić wtyczkę i przewód zasilający, aby upewnić się, że są w dobrym stanie. – Sprawdzić, czy wszystkie wkręty, nakrętki i inne elementy mocujące są prawidłowo dokręcone. – Sprawdzić czy elementy tnące są prawidłowo umocowane i w dobrym stanie technicznym. – Sprawdzić, czy osłony i zabezpieczenia, takie jak osłony wyrzutnika lub kosz na trawę, funkcjonują prawidłowo. – Sprawdzić, czy otwory wentylacyjne nie są zakryte przez kurz lub zanieczyszczenia. Jeśli są zablokowane, należy je oczyścić miękką szczotką lub szmatką. – Wymienić uszkodzone lub nieczytelne etykiety informacyjne. – Dokładnie sprawdzić wszystkie części urządzenia, aby mieć pewność, że działa ono prawidłowo i spełnia swoją funkcję. Zwłaszcza nie wolno nigdy użytkować urządzenia, którego włącznik nie działa prawidłowo. – Należy upewnić się, że przełącznik ustawiony jest w położeniu wyłączenia, aby zapobiec mimowolnemu uruchomieniu. – Sprawdzić, czy wszystkie narzędzia używane przy konserwacji, takie jak klucz francuski lub klucz płaski, są usunięte.204

• Jeśli przewód zasilania jest uszkodzony, należy zwrócić się do autoryzowanego punktu serwisowego Makita o jego wymianę, zawsze z użyciem oryginalnych części.

• Nie wolno użytkować urządzenia, jeśli jakieś zabezpieczenie, takie jak osłona wyrzutnika lub kosz na trawę jest uszkodzone lub go brak.

• Przy włączaniu silnika: – Trzymać stopy z dala od elementów tnących. – Nie przechylać urządzenia. – Nie stawać przed otworem wyrzutnika. – Nie zbliżać dłoni, innych części ciała lub ubioru do ruchomych części. Zasady bezpieczeństwa dotyczące urządzeń elektrycznych

• Przed użyciem sprawdzić, czy wtyczka przyłączeniowa urządzenia pasuje do gniazda.

• Nie wolno modykować wtyczki.

• Należy ostrożnie postępować z przewodem. Nie wolno wykorzystywać go do przenoszenia lub przeciągania urządzenia, ani do wyciągania wtyczki z gniazda. Przewód należy trzymać z dala od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub splątane przewody zasilające zwiększają ryzyko porażenia prądem elektrycznym.

• Należy regularnie sprawdzać, czy izolacja przewodu przedłużeniowego nie jest uszkodzona. W razie uszkodzeń należy przewód wymienić.

• Jeśli przewód zasilający jest uszkodzony, należy natychmiast wyciągnąć wtyczkę z gniazda zasilania. Uszkodzony przewód może spowodować zetknięcie z częściami pod napięciem i porażenie prądem. Więc nie należy dotykać przewodu przed odłączeniem go od źródła zasilania. Nie wolno korzystać z opisywanego urządzenia przy uszkodzonym lub przetartym przewodzie.

• Nie wolno używać uszkodzonych przewodów.

• Należy utrzymywać przewód zasilający i przewód przedłużeniowy z dala od elementów tnących i kół. Elementy tnące mogą uszkodzić przewód i spowodować porażenie prądem elektrycznym.

• Jeśli urządzenie jest używane na wolnym powietrzu, należy zawsze stosować wyłącznik różnicowo-prądowy o prądzie załączającym nie większym niż 30 mA.

• Do pracy na wolnym powietrzu należy stosować tylko przewód przedłużeniowy z przyłączem odpornym na rozpryski. Jego przekrój musi wynosić co najmniej 1,5 mm

w przypadku przewodu o długości do 25 m oraz 2,5 mm

w przypadku długości przewodu ponad 25 m.205

• Urządzenie wolno podłączać tylko do źródeł zasilania o napięciu zgodnym z napięciem podanym na tabliczce znamionowej. Można je zasilać wyłącznie jednofazowym prądem przemiennym. Jest ono podwójnie izolowane zgodnie z normą europejską, dlatego też można je zasilać z gniazda bez uziemienia.

• Unikać kontaktu z uziemionymi powierzchniami (np. rury, grzejniki, kuchenki, lodówki). Obsługa

• Należy unikać pracy na mokrej trawie. Jeśli trawa jest mokra, należy zachować szczególną ostrożność, aby nie pośliznąć się.

• Podczas pracy należy trzymać uchwyt dwiema rękami. Uchwyt powinien być suchy i czysty, aby nie był przyczyną wypadku.

• Nie wolno biec podczas pracy. Należy poruszać się powoli.

• Podczas pracy na zboczu należy zwrócić szczególną uwagę na podparcie stóp.

• Nie przesuwać urządzenia w górę i w dół prostopadle do zbocza. Należy zawsze pracować w linii poziomej.

• Przy zawracaniu na zboczu należy zachować szczególną ostrożność.

• Nie wolno pracować na stromych zboczach.

• Należy zachować najwyższą ostrożność przy cofaniu lub przyciąganiu urządzenia do siebie.

• Nie wolno sięgać urządzeniem zbyt daleko. Należy stać pewnie, aby nie stracić równowagi. Taka postawa gwarantuje lepsze opanowanie urządzenia w niespodziewanych sytuacjach.

• W żadnym wypadku nie wolno uruchamiać urządzenia w pobliżu osób postronnych, zwłaszcza dzieci, albo zwierząt.

• Należy zawsze pamiętać: – Trzymać stopy z dala od elementów tnących. – Nie przechylać urządzenia. – Nie stawać przed otworem wyrzutnika. – Nie zbliżać dłoni, innych części ciała lub ubioru do ruchomych części.

• Nie przeciążać urządzenia. Praca w przewidzianym tempie pozwoli wykonać zadanie lepiej i bezpieczniej. Częste przeciążanie może spowodować uszkodzenie silnika lub pożar.

• Należy wyłączyć silnik i odłączyć zasilanie w następujących przypadkach: – Zawsze, gdy urządzenie pozostaje bez nadzoru – Przed odblokowaniem lub usunięciem usterki

Przed sprawdzeniem, czyszczeniem lub konserwacją urządzenia206 – Przed regulacją, wymianą akcesoriów lub przechowywaniem – Gdy urządzenie natra na przeszkodę. Poczekać, aż urządzenie ostygnie. Przed dalszą pracą sprawdzić urządzenie i w razie konieczności wymienić części – Gdy urządzenie zaczyna nietypowo drgać lub zaczyna wydawać nietypowe odgłosy – Przed założeniem lub zdjęciem kosza na trawę – Gdy ktoś wejdzie w obszar roboczy – Przy przejeżdżaniu przez podłoże inne niż trawa – Przed transportem.

• Zatrzymać element tnący: – Jeśli trzeba przechylić urządzenie – Przy przejeżdżaniu przez podłoże inne niż trawa – Podczas transportu urządzenia do i z obszaru roboczego.

• Należy zwracać uwagę na elementy tnące. Nie zatrzymują się one natychmiast po wyłączeniu. Instrukcje dotyczące konserwacji

• Urządzenie powinno być serwisowane przez autoryzowany punkt serwisowy, zawsze z użyciem oryginalnych części. Niewłaściwie przeprowadzone naprawy i nieodpowiednia konserwacja mogą skrócić okres użytkowania urządzenia i zwiększyć ryzyko wypadku.

• Należy regularnie sprawdzać stan urządzenia.

• Przed serwisowaniem, oględzinami, regulacją, przechowywaniem lub wymianą akcesoriów należy wykonać następujące czynności: – Wyłączyć źródło zasilania – Odłączyć urządzenie od zasilania – Upewnić się, że wszystkie części ruchome przestały się poruszać – Pozostawić urządzenie do ostygnięcia.

• Sprawdzić ewentualne uszkodzenia urządzenia: – Czy zabezpieczenia działają prawidłowo i zgodnie z przeznaczeniem – Czy wszystkie ruchome części pracują płynnie i prawidłowo – Czy wszystkie części są nieuszkodzone i prawidłowo zamontowane – Sprawdzać, czy element tnący nie jest uszkodzony, zużyty lub źle wyważony207 – Regularnie sprawdzać uszkodzenia lub zużycie kosza na trawę – Sprawdzić czy wszystkie nakrętki, śruby i wkręty są dokręcone – Jeśli jakieś części są uszkodzone lub zużyte, powinny zostać wymienione lub naprawione przez autoryzowany punkt serwisowy.

• Nie wolno przeprowadzać czynności konserwacyjnych bądź napraw innych niż opisane w niniejszej instrukcji obsługi. Wszelkie inne czynności powinny być wykonywane przez autoryzowany punkt serwisowy Makita.

• Należy stosować wyłącznie oryginalne części zamienne i akcesoria rmy Makita przeznaczone do danego urządzenia. W przeciwnym wypadku istnieje zagrożenie urazu operatora lub uszkodzenia urządzenia.

• Urządzenie należy przechowywać w suchym pomieszczeniu. Trzymać z dala od dzieci. Nie przechowywać urządzenia na wolnym powietrzu. Drgania

• U osób z problemami krążeniowymi, które są narażone na działanie zbyt intensywnych drgań, może dochodzić do uszkodzenia naczyń krwionośnych lub układu nerwowego. Drgania mogą wywoływać poniższe objawy w palcach, rękach lub nadgarstkach: „cierpnięcie” (odrętwienie), mrowienie, bóle, wrażenie kłucia, zmiany w zabarwieniu skóry lub zmiany na skórze. W przypadku wystąpienia któregokolwiek z powyższych objawów, należy zgłosić się do lekarza.

• Aby zmniejszyć zagrożenie „chorobą białych palców”, należy utrzymywać ciepłotę dłoni podczas pracy i prawidłowo konserwować urządzenie i akcesoria. BACZNOŚĆ:

• Urządzenie podczas pracy wytwarza pole elektromagnetyczne. Zaleca się, aby osoby z implantami medycznymi skonsultowały się ze swoim lekarzem i producentem implantu przed użytkowaniem urządzenia. W przeciwnym wypadku pole magnetyczne może wpłynąć na działanie implantów, co grozi poważnym wypadkiem. MONTAŻ OSTROŻNIE:

• Przed rozpoczęciem prac na urządzeniu należy je wyłączyć i odłączyć zasilanie. Montaż uchwytu (Rys. 2, 3)

1) Przymocować dolną część uchwytu (4) do urządzenia

przy pomocy pokręteł (11).

2) Umieścić górną część uchwytu (3) na dolnej części

uchwytu, a następnie przymocować je przy użyciu dwóch podkładek, nakrętki i dźwigni (7).

3) Zamocować przewód przy pomocy zacisków (8) na

uchwycie. Montaż kosza na trawę OSTROŻNIE:

• Nie używać urządzenia bez kosza na trawę. W przeciwnym wypadku wyrzucony przedmiot może spowodować obrażenia.

• W przypadku urządzeń z wyrzutnikiem z tyłu i z odsłoniętymi tylnymi wałkami, jeśli są one użytkowane bez kosza, należy nosić pełną ochronę oczu.208 UWAGA:

• Wydajność urządzenia zmniejsza się, gdy kosz na trawę jest pełny. Należy regularnie opróżniać kosz na trawę, zanim całkowicie się zapełni. Zakładanie kosza na trawę Podciągnąć osłonę wyrzutnika (10) i przytrzymać ją. Umieścić zaczepy kosza na trawę w rowkach na urządzeniu. Zdejmowanie kosza na trawę Podciągnąć osłonę wyrzutnika (10) i przytrzymać ją. Zdjąć kosz na trawę, zwalniając zaczepy z rowków na urządzeniu. Zaczep zmniejszający naprężenie przewodu (Rys. 4) Zaczep zmniejszający naprężenie przewodu (5) pomaga zapobiegać zaplątaniu się przewodu w element tnący lub koła. Należy zrobić małą pętlę na końcu przewodu zasilającego i przełożyć ją przez otwór w zaczepie, a następnie zawiesić ją na haku. Podczas pracy należy zawsze mieć na uwadze położenie przewodu. Rozpocząć pracę od punktu położonego najbliżej źródła zasilania, aby zapobiec przypadkowemu przecięciu przewodu. Zaleca się podczas pracy trzymać przewód na ramieniu. Montaż lub demontaż elementu tnącego OSTROŻNIE:

• Nosić rękawice ochronne.

• Przy obsłudze elementu tnącego należy zachować szczególną uwagę. Jest on bardzo ostry i może stać się gorący podczas pracy.

• Należy zawsze stosować element tnący dostosowany do rodzaju pracy.

• Przed rozpoczęciem pracy należy się upewnić, że dwie śruby mocujące element tnący do urządzenia są mocno dokręcone. Nie użytkować urządzenia, jeśli śruba jest obluzowana lub jej brak. Jeśli śruba jest uszkodzona, należy ją natychmiast wymienić. Demontaż elementu tnącego

1) Zdjąć kosz na trawę (9).

2) Zdjąć uchwyt z urządzenia.

3) Położyć urządzenie do góry nogami na płaskiej

4) Poluzować dwie śruby (14). Odkręcić je i zdjąć

podkładki sprężyste.

5) Unieść łożysko elementu tnącego (15), a następnie

ściągnąć element tnący (13) z wału napędowego (16). Montaż elementu tnącego

1) Włożyć element tnący, wsuwając jego część

sześciokątną w gniazdo wału napędowego.

2) Przymocować łożysko do urządzenia przy pomocy

śrub i podkładek sprężystych.

• Przed podłączeniem urządzenia do zasilania upewnić się, że urządzenie jest wyłączone. Podłączenie urządzenia do zasilania, gdy jest ono włączone, może spowodować jego nieoczekiwane uruchomienie, co grozi poważnymi obrażeniami ciała.

• Nie wolno użytkować urządzenia, jeśli jego przewód zasilający jest uszkodzony. W przeciwnym wypadku istnieje zagrożenie porażenia prądem elektrycznym.

• Nie wolno używać urządzenia z uszkodzonym włącznikiem zasilania. Wymianę wadliwie działającego włącznika powinien przeprowadzić autoryzowany punkt serwisowy rmy Makita. Dźwignia start/stop Aby uruchomić urządzenie, należy nacisnąć i przytrzymać przycisk blokady (2), a następnie do końca pociągnąć dźwignię start/stop (1) i przytrzymać ją. Po pociągnięciu dźwigni start/stop nie ma potrzeby przytrzymywania przycisku blokady. Aby zatrzymać urządzenie, wystarczy zwolnić dźwignię start/stop. Gdy urządzenie pracuje, przycisk blokady (2) nie zadziała przy przypadkowym jego (2) naciśnięciu.209 Regulacja kąta uchwytu Możesz zmienić kąt górnej części uchwytu.

1) Odblokować zaciski uchwytu (6).

2) Ustawić kąt górnej części uchwytu (3).

3) Ponownie zablokować zaciski uchwytu.

Regulacja wysokości W zależności od stanu trawy można ustawić wysokość elementu tnącego. Przybliżone wskazówki ustawień wysokości podane są w tabeli poniżej. Wysokość Użytkowanie Wertykulacja Grabienie (wyposażenie dodatkowe) +5 mm Do transportu i przechowywania. Wertykulacja wrażliwego trawnika. Rozplatanie cienkich warstw. Druga wertykulacja jesienią. Do transportu i przechowywania. Grabienie normalnego trawnika. 0 mm Wertykulacja normalnego trawnika. Rozplatanie normalnych warstw. Grabienie grubego i sztywnego trawnika. -5 mm Wertykulacja normalnego trawnika. Rozplatanie grubych warstw. NIE stosować do grabienia. -10 mm Wertykulacja grubego i sztywnego trawnika. Rozplatanie grubych warstw. NIE stosować do grabienia. Zmiana wysokości Pchnąć dźwignię regulacji wysokości (12) na zewnątrz i przesunąć w odpowiednie położenie. Zabezpieczenie przeciążeniowe Urządzenie jest wyposażone w zabezpieczenie przeciążeniowe, które uruchamia się w następujących sytuacjach:

• Element tnący blokuje się, ponieważ nagromadził się wokół niego materiał z wertykulacji.

• Obszar wertykulacji przekracza wydajność silnika.

• Coś blokuje obrót elementu tnącego. Jeśli zabezpieczenie zadziała, urządzenie automatycznie wyłącza się. Jeśli tak się stanie, należy odłączyć urządzenie od zasilania, poczekać, aż ostygnie, a następnie usunąć przyczynę przeciążenia przed ponownym uruchomieniem urządzenia. OBSŁUGA Wskazówki dotyczące użytkowania:

• Przed wertykulacją należy ściąć trawę, a po niej nawieźć ją.

• Ustawić wysokość elementu tnącego w zależności od wysokości trawy i pogody.

• Należy unikać pracy na mokrej trawie. Ma ona tendencję do przyklejania się do otworu wylotowego i innych części urządzenia. Może ona też być przyczyną poślizgnięcia i upadku.

• Nie poruszać się zbyt szybko. Pchać urządzenie powoli. W przeciwnym wypadku otwór wylotowy może się zablokować, co z kolei może być przyczyną przeciążenia silnika.

• Pracować wzdłuż linii tak prostej, jak to możliwe.

• Pasy wertykulowanej ziemi powinny nieco na siebie nachodzić. Dzięki temu powierzchnia będzie równa i płaska.

• Jeśli w obszarze roboczym znajduje się klomb, należy zatoczyć wokół niego jedno lub dwa koła.

• Należy zachować szczególną ostrożność przy skręcaniu.

• Nie pozostawać w jednym miejscu. Powoduje to zniszczenie trawy. Wskazówki dotyczące wertykulacji:

• Należy zawsze uwzględniać pogodę. Ciepłe, słoneczne i wilgotne dni są odpowiednie do wertykulacji, ponieważ trawnik może się szybko zregenerować. Należy jednak unikać dni zimnych, upalnych lub suchych.

• Trawnik należy wertykulować wiosną.

• Jeśli lato jest deszczowe, powtórzyć procedurę jesienią.

• Należy unikać wertykulacji podczas intensywnych upałów.

• Jeśli lato jest bardzo suche, nie należy przeprowadzać wertykulacji jesienią. Wskazówki dotyczące zgrabiania:

• Trawy potrzebują dużo powietrza wokół korzeni, aby wiosną utrzymać tempo wzrostu.

• Zaleca się dopowietrzanie trawnika co 4-6 tygodni, w zależności od jego stanu. KONSERWACJA OSTROŻNIE:

• Przed rozpoczęciem oględzin lub prac konserwacyjnych należy wyłączyć urządzenie i odłączyć je od zasilania.

• Przed rozpoczęciem oględzin lub prac konserwacyjnych należy założyć rękawice ochronne.

• Element tnący nie zatrzymuje się natychmiast po wyłączeniu urządzenia. Przed rozpoczęciem prac należy poczekać, aż wszystkie części zatrzymają się.

• Po zakończeniu prac konserwacyjnych upewnić się, że wszystkie narzędzia zostały zabrane.210

• Do czyszczenia nie wolno stosować benzyny, ropy naftowej, rozpuszczalników, alkoholu itp. środków. Substancje te mogą spowodować odbarwienia, odkształcenia lub pęknięcia. Do czyszczenia urządzenia stosować tylko wilgotną szmatkę i miękką szczotkę.

• Nie używać węża z wodą i nie czyścić urządzenia strumieniem wody pod ciśnieniem. Podczas transportu urządzenia należy zwrócić uwagę na następujące kwestie:

• Wyłączyć silnik, odłączyć zasilanie i poczekać, aż element tnący zatrzyma się.

• Ustawić wysokość elementu tnącego odpowiednio do wysokości transportu.

• Należy zawsze przenosić urządzenie za uchwyt.

• Trzeba unikać dużych wstrząsów lub intensywnych drgań.

• Jeśli urządzenie jest umieszczone na innym pojeździe, należy je dobrze przymocować. Po każdym użyciu urządzenia wykonać następujące czynności:

• Wyłączyć silnik, odłączyć zasilanie i poczekać, aż element tnący zatrzyma się.

• Oczyścić kosz na trawę. Przechowywać w suchym pomieszczeniu.

• Sprawdzić, oczyścić i przechowywać urządzenie w suchym pomieszczeniu. Należy regularnie przeprowadzać następujące czynności:

• Sprawdzić dokręcenie wszystkich elementów dociskowych, takich jak wkręty, śruby, nakrętki, itp.

• Sprawdzić ewentualne usterki, takie jak poluzowane, zużyte lub uszkodzone części. Wymienić je w razie potrzeby.

• Sprawdzić, czy osłony i zabezpieczenia nie są uszkodzone lub odkształcone.

• Jeśli podczas pracy urządzenie wpada w nietypowe drgania, przyczyną może być element tnący, źle wyważony lub odkształcony na skutek uderzenia w przeszkody. Jeśli tak się stanie, zlecić naprawę lub wymianę elementu tnącego do autoryzowanego punktu serwisowego.

• Element tnący zużywa się z czasem. Należy regularnie sprawdzać stan elementu tnącego i jego wyważenie. Jeśli jest on zużyty lub tępy, wymienić go.

• Przed przekazaniem do przechowywania oczyścić i przesmarować wszystkie gwinty.211

• Do opisywanego urządzenia Makita zaleca się stosować podane poniżej akcesoria i narzędzia. Stosowanie innych akcesoriów lub narzędzi grozi wypadkiem. Akcesoria lub narzędzia należy wykorzystywać tylko zgodnie z przeznaczeniem.

• Więcej szczegółów na temat opisywanego wyposażenia dodatkowego można uzyskać w lokalnym punkcie serwisowym narzędzi Makita. Istnieje kilka rodzajów elementu tnącego:

• Ostrze wertykulujące – ostra krawędź ostrza przecina glebę i korzenie.

• Ostrze grabiące (wyposażenie dodatkowe) – usuwa liście i resztki przy pomocy drobnych igieł.

• Ostrze 2 w 1 (wyposażenie dodatkowe) – grabienie i wertykulacja jednocześnie. PAMIĘTAJ:

• Niektóre z pozycji mogą być dołączone do opakowania narzędzia jako wyposażenie standardowe. Wyposażenie dodatkowe może się różnić w zależności od kraju.

DEKLARACJA ZGODNOŚCI WE

Dotyczy tylko krajów europejskich Deklaracja zgodności WE jest dołączona w formie Aneksu A do niniejszej instrukcji obsługi.

ROZWIĄZYWANIE PROBLEMÓW

BACZNOŚĆ: Przed usunięciem usterki należy wyłączyć urządzenie, wyciągnąć wtyczkę z gniazda zasilania i poczekać, aż urządzenie zatrzyma się całkowicie. Problem Możliwa przyczyna Rozwiązanie Urządzenie nie uruchamia się. Nie podłączono zasilania. Podłączyć zasilanie. Usterka przewodu zasilającego. Natychmiast odłączyć od zasilania. Należy zlecić naprawę w lokalnym autoryzowanym punkcie serwisowym Makita. Usterka obwodu elektrycznego. Należy zlecić naprawę w lokalnym autoryzowanym punkcie serwisowym Makita. Przycisk blokady nie jest wciśnięty. Nacisnąć przycisk blokady i pociągnąć dźwignię start/stop. Dźwignia start/stop nie została pociągnięta. Nacisnąć przycisk blokady i przytrzymać go. Następnie konieczne będzie również pociągnięcie za dźwignię start/ stop. Urządzenie wydaje trzaski. Jakaś przeszkoda zablokowała element tnący. Wyłączyć silnik, odłączyć zasilanie i poczekać, aż element tnący zatrzyma się. Następnie usunąć przeszkodę. Urządzenie wydaje dziwne dźwięki. Usterka pasa napędowego Należy zlecić naprawę w lokalnym autoryzowanym punkcie serwisowym Makita. Urządzenie nie osiąga maksymalnej mocy. Źródło zasilania zapewnia napięcie niższe niż wymagane. Należy sprawdzić inne źródło zasilania. Sprawdzić, czy zastosowano właściwe źródło zasilania. Otwory wentylacyjne są zablokowane. Oczyścić otwory wentylacyjne. Nieodpowiednia jakość pracy. Trawa jest zbyt wysoka. Skosić trawę przed wertykulacją. Element tnący jest zużyty lub uszkodzony. Wymienić go. Powierzchnia do wertykulacji przekracza wydajność urządzenia. Pracować na powierzchni, która odpowiada wydajności urządzenia. Głębokość wertykulacji jest niewłaściwa. Ustawić głębokość elementu tnącego.212 MAGYAR (Eredeti utasítás) AZ ALKATRÉSZEK ELNEVEZÉSE (1. ábra)
