MANUAL I PËRDORUESIT UV3600 MAKITA

Shkrifërues Elektrik Manuali origjinal i përdorimit

3. Shufra e sipërme e dorezës

4. Shufra e poshtme e dorezës

5. Lirues i tensionit të kordonit

10. De ektor mbrojtës

12. Leva e ndryshimit të lartësisë

14. Buloni dhe larësi i sustave

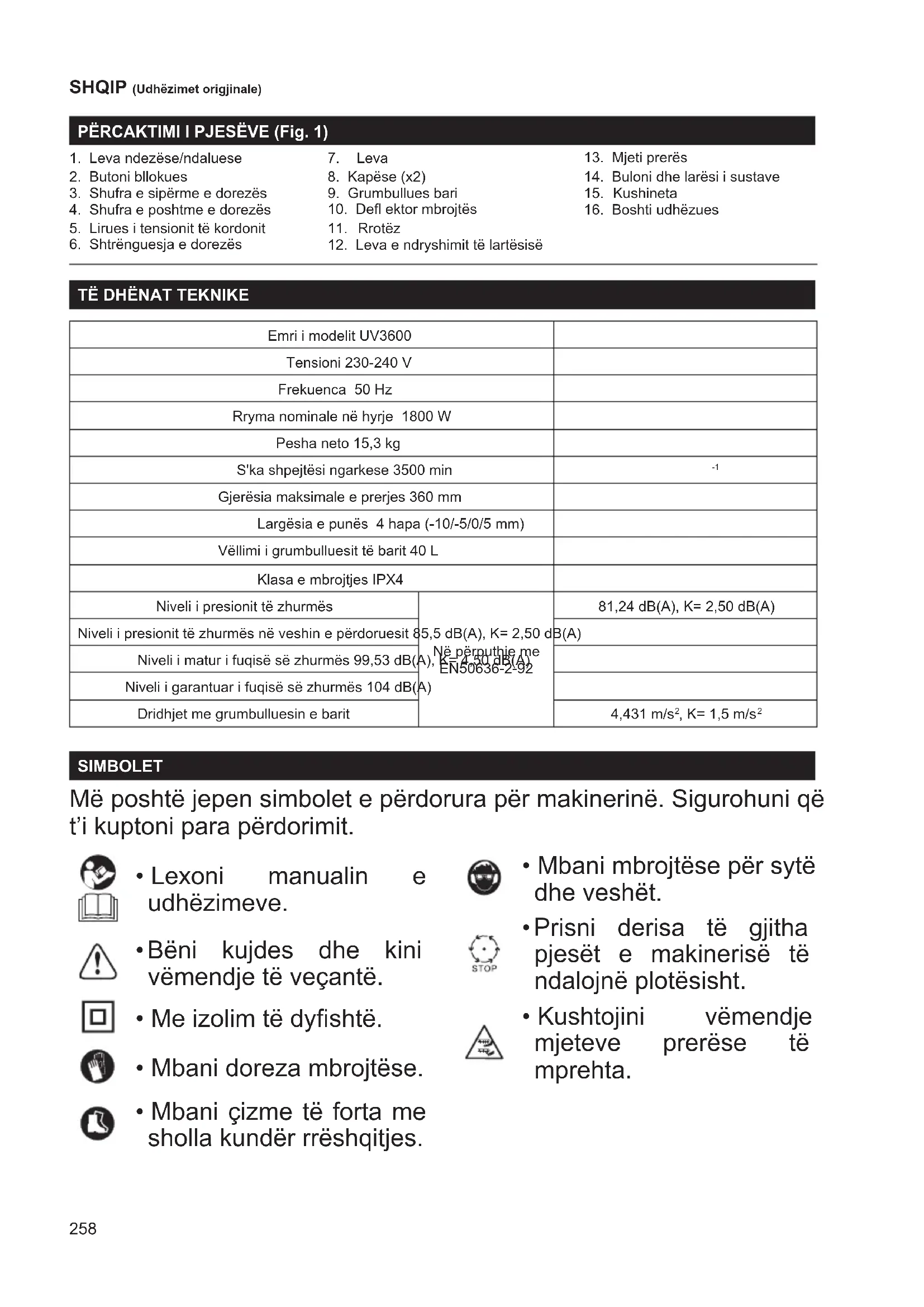

Emri i modelit UV3600 Tensioni 230-240 V Frekuenca 50 Hz Rryma nominale në hyrje 1800 W Pesha neto 15,3 kg S'ka shpejtësi ngarkese 3500 min

Gjerësia maksimale e prerjes 360 mm Largësia e punës 4 hapa (-10/-5/0/5 mm) Vëllimi i grumbulluesit të barit 40 L Klasa e mbrojtjes IPX4 Niveli i presionit të zhurmës Në përputhje me EN50636-2-92 81,24 dB(A), K= 2,50 dB(A) Niveli i presionit të zhurmës në veshin e përdoruesit 85,5 dB(A), K= 2,50 dB(A) Niveli i matur i fuqisë së zhurmës 99,53 dB(A), K= 4,50 dB(A) Niveli i garantuar i fuqisë së zhurmës 104 dB(A) Dridhjet me grumbulluesin e barit 4,431 m/s

SIMBOLET Më poshtë jepen simbolet e përdorura për makinerinë. Sigurohuni që t’i kuptoni para përdorimit.

• Lexoni manualin e udhëzimeve.

• Bëni kujdes dhe kini vëmendje të veçantë.

• Me izolim të dy shtë.

• Mbani doreza mbrojtëse.

• Mbani çizme të forta me sholla kundër rrëshqitjes.

• Mbani mbrojtëse për sytë dhe veshët.

• Prisni derisa të gjitha pjesët e makinerisë të ndalojnë plotësisht.

• Kushtojini vëmendje mjeteve prerëse të mprehta. SHQIP (Udhëzimet origjinale) PËRCAKTIMI I PJESËVE (Fig. 1)259

• Fikni motorin dhe hiqeni nga priza para se ta pastroni ose mirëmbani apo nëse kablloja e rrymës është dëmtuar.

• Objektet mund të aken me shpejtësi të lartë.

• Mbani distancë të sigurt nga kalimtarët ose kafshët shtëpiake në zonën e punës.

• Mos e ekspozoni në kohë me shi ose lagështirë.

• Hiqeni menjëherë nga priza e rrymës elektrike nëse dëmtohet ose pritet kablloja ushqyese.

• Rrezik goditjeje elektrike.

• Mbajeni kordonin larg nga mjetet prerëse ose rrotat.

• Vetëm për shtetet e BE-së Për shkak të pranisë së komponentëve të rrezikshëm në pajisje, pajisjet e përdorura elektronike dhe elektrike mund të kenë ndikim negativ në mjedis dhe në shëndetin e njerëzve. Mos i hidhni pajisjet elektrike dhe elektronike me mbetjet shtëpiake! Në përputhje me Direktivën Evropiane për mbetjet e pajisjeve elektrike dhe elektronike dhe përfshirjen e saj në ligjin kombëtar, pajisjet e përdorura elektrike dhe elektronike duhet të grumbullohen veçmas dhe të dorëzohen në një pikë grumbullimi të veçantë për mbetjet komunale, duke vepruar në përputhje me rregulloret e mbrojtjes së mjedisit. Kjo tregohet nga simboli i koshit të plehrave me kryq, të vendosur mbi pajisje. PARALAJMËRIME SIGURIE

Mos lloni përdorimin e makinerisë derisa të keni lexuar këto udhëzime përdorimi. Zbatoni të gjitha udhëzimet e dhëna dhe instalojeni makinerinë sipas udhëzimeve. Përdorimi i synuar i makinerisë

• Kjo makineri përdoret për shkrifërimin ose krehjen e barishteve nëpër kopshte.

• Shkriftuesi synohet vetëm për përdorim privat dhe jo për përdorim tregtar. Të mos përdoret në ambiente publike. Për sisteme publike me tension të ulët ndërmjet 220 V dhe 250 V. Ndërrimi i përdorimit të aparateve elektrike shkakton luhatje tensioni. Përdorimi i kësaj pajisjeje në kushte të pafavorshme të rrymës elektrike nga rrjeti mund të ketë efekte negative për funksionimin e pajisjeve të tjera. Me një rezistencë të plotë nga rrjeti të barabartë ose më të ulët se 0,412 Ohms mund të supozohet se nuk do të ketë efekte negative. Priza e rrjetit elektrik të pajisjes duhet të mbrohet me siguresë ose me çelës mbrojtës me karakteristika të ulëta për qark të shkurtër. Udhëzime të përgjithshme

• Të lexohet ky manual udhëzimi për familjarizimin me përdorimin e makinerisë. Përdorimi i makinerisë nga përdoruesit e painformuar mjaftueshëm rrit rrezikshmërinë e zjarrndezjes, goditjes elektrike apo lëndimit të vetvetes si dhe të tjerëve.

• Të mos huazohet makineria te personat që kanë treguar se nuk kanë eksperiencë.

• Kur ia huazoni makinerinë dikujt, gjithmonë jepni edhe këtë manual udhëzimi.

• Mos i lejoni asnjëherë fëmijët, personat me aftësi të kuzuara zike, ndijore ose mendore, ose me mungesë përvoje dhe njohurish, apo njerëzit që nuk i njohin udhëzimet, të përdorin makinerinë. Rregulloret lokale mund të kuzojnë moshën e operatorit.

• Përdoreni vetëm nëse jeni në gjendje zike të mirë. Kryeni punë në mënyrë të qetë dhe me kujdes. Përdoruesi është përgjegjës për sigurinë e personave dhe dëmtimet në zonën e përdorimit.

• Kurrë të mos përdoret kjo makineri pas konsumit të alkoolit ose lëndëve narkotike apo nëse ndiheni të lodhur ose të sëmurë.

• Bëni pushim për të parandaluar humbjen e kontrollit nga lodhja. Rekomandohet pushimi nga 10 deri 20 minuta në çdo orë.261

• Të përdoret makineria në pajtim me këto udhëzime, duke konsideruar kushtet dhe zbatimin e punës. Përdorimi i pasynuar i makinerisë mund të shkaktojë gjendje të rrezikshme.

• Rregulloret kombëtare ose vendore mund të kuzojnë përdorimin e makinerisë.

• Jini vigjilent. Shikoni çfarë bëni. Përdorni logjikën. Mos e përdorni makinerinë kur jeni të lodhur. Pajimet mbrojtëse personale

• Vishuni përkatësisht. Veshjet duhet të jenë funksionale dhe të përshtatshme, d.m.th. duhet të jenë të puthitura por të mos ju pengojnë. Mos mbani bizhuteri ose veshje që mund të ngecin në makineri. Mbani kapëse okësh për të mbledhur okët e gjatë.

• Gjithmonë mbani mbrojtëse veshësh për të parandaluar humbjen e dëgjimit.

• Mbani syze mbrojtëse ose maskë për të mbrojtur sytë nga objektet dhe sendet uturuese.

• Mbani doreza mbrojtëse për të parandaluar lëndimin e gishtave.

• Mbani maskë pluhuri për të pakësuar rrezikun e lëndimit.

• Kur përdorni makinerinë, gjithmonë mbani këpucë të forta me shollë jo-rrëshqitëse. Kjo ju mbron nga lëndimet dhe siguron bazament të mirë.

Kur përdorni makinerinë, gjithmonë mbani këpucë të mira dhe pantallona të gjata. Mos e përdorni makinerinë nëse jeni zbathur ose me sandale të hapura. Siguria në vendin e punës

• Gjatë përdorimit të makinerisë punoni larg nga fëmijët dhe kalimtarët, si dhe kafshët.

• Kontrolloni vendin e punës që të mos ketë gurë, tela, xhama ose sende të huaja. Sendet e huaja mund të thithen ose vërviten nga makineria, duke shkaktuar dëme ose lëndime.

• Të përdoret makineria vetëm në kushte kur ka dukshmëri dhe dritë të mirë. Të mos përdoret makineria në errësirë ose mjegull.

• Të mos përdoret makineria në atmosferë shpërthyese, si në prani të lëngjeve, gazrave ose pluhurit të ndezshëm. Makineria krijon shkëndija që mund të ndezin pluhurin ose avujt.

• Të mos ekspozohet makineria në kohë me reshje ose lagështirë. Uji që hyn në makineri mund të rrisë rrezikun e goditjes elektrike. Ndezja e makinerisë

• Para lidhjes së prizës ose ndezjes së makinerisë: – Kontrolloni prizën dhe kordonin dhe konrmoni që të jenë në kushte të mira.262 – Kontrolloni të gjitha vidhat, dadot dhe mbërthyesit që të jenë siguruar përkatësisht. – Kontrolloni që mjetet prerëse të jenë në vend dhe në gjendje të mirë pune. – Kontrolloni që mbrojtëset dhe pajisjet e sigurisë si deektorët ose grumbulluesit e barit, të funksionojnë mirë. – Kontrolloni që daljet e ajrimit të mos mbulohen me pluhur ose materiale të tjera të huaja. Pastrojini me një furçë të butë ose leckë nëse bllokohen. – Zëvendësoni etiketat e dëmtuara ose të palexueshme. – Kontrolloni të gjitha pjesët e makinerisë me kujdes për të përcaktuar nëse funksionojnë dhe kryejnë funksionet saktësisht. Në mënyrë të veçantë, kurrë të mos përdoret makineria nëse çelësi nuk funksionon normalisht. – Sigurohuni që çelësi të jetë i kur për të parandaluar ndezjen e paqëllimshme. – Kontrolloni që të gjitha mjetet e mirëmbajtjes, si çelësa rregullues të jenë hequr.

• Nëse kordoni ushqyes dëmtohet, kërkoni të zëvendësohet nga qendra e autorizuar e shërbimit të Makita, gjithmonë përdorni pjesë këmbimi origjinale.

• Kurrë mos e përdorni makinerinë nëse pajisja e sigurisë, si deekori mbrojtës ose grumbulluesi i barit janë dëmtuar ose mungojnë.

• Kur ndizni motorin: – Mbani këmbët larg nga mjetet prerëse. – Mos e anoni makinerinë. – Mos qëndroni përpara grykës së shkarkimit. – Kurrë mos vendosni duart ose pjesë të tjera të trupit tuaj apo veshje pranë pjesëve lëvizëse. Siguria ndaj elektricitetit

• Kontrolloni që sha lidhëse e makinerisë të futet në prizë para përdorimit.

• Kurrë mos e modikoni prizën bashkuese.

• Mos e keqpërdorni kordonin. Kurrë mos e përdorni kordonin për të mbajtur, tërhequr ose hequr makinerinë nga priza. Mbajeni kordonin larg nga nxehtësia, cepat e mprehtë apo pjesët e lëvizshme. Kordonët e dëmtuar ose të ngecur rrisin rrezikun e goditjes elektrike.

• Kontrolloni rregullisht kabllon zgjatuese për dëmtim të izolimit. Zëvendësojeni nëse dëmtohet.

• Nëse dëmtohet kablloja bashkuese, stakojeni menjëherë nga rrjeti i rrymës elektrike. Kablloja e dëmtuar mund të krijojë kontakt nga pjesët e zhveshura dhe goditje elektrike.263 Përdorimi

• Të mos përdoret mbi bar të njomë. Kini kujdes të veçantë kur punoni mbi bar të njomë që të mos rrëshqisni.

• Të mbahet doreza fort me të dyja duart gjatë përdorimit. Të mbahet doreza e thatë dhe e pastër për të parandaluar aksidentet.

• Mos vraponi. Vetëm ecni gjatë përdorimit.

• Kushtojini vëmendje të veçantë bazamentit kur punoni në pjerrësi.

• Mos punoni drejt lart ose poshtë në pjerrësi. Gjithmonë punoni në drejtim horizontal.

• Kini veçanërisht kujdes kur ktheni makinerinë në pjerrësi.

• Kurrë mos punoni në pjerrësi të madhe.

• Kini veçanërisht kujdes kur ktheheni mbrapsht ose kur tërhiqni makinerinë drejt jush.

• Mos u zgjatni tepër. Mbani bazament të fortë dhe balancë gjatë gjithë kohës. Kjo ju jep kontroll më të mirë të makinerisë në situata të papranueshme.

• Mos e përdorni kurrë pajisjen nëse ka njerëz pranë, sidomos fëmijë apo kafshë shtëpiake.

• Gjithmonë mbani mend: – Mbani këmbët larg nga mjetet prerëse. – Mos e anoni makinerinë.

Mos qëndroni përpara grykës së shkarkimit. Kështu që, mos e prekni kordonin përpara se të shkëputni furnizimin me energji. Mos e përdorni makinerinë kordoni i së cilës është i dëmtuar ose i vjetruar.

• Kurrë mos përdorni kordon të dëmtuar.

• Mbajeni kordonin dhe kabllon zgjatuese larg nga mjetet prerëse dhe rrotat. Mjetet prerëse mund ta dëmtojnë kabllon dhe të shkaktojnë goditje elektrike.

• Kur përdorni makinerinë në ambiente të jashtme, gjithmonë përdorni një çelës stakimi të qarkut (RCD) me një rrymë funksionale jo më shumë se 30 mA.

• Përdoreni kabllon zgjatues në ambiente të jashtme me një bashkues rezistent nga spërkatjet. Seksioni i kryqëzuar duhet të jetë të paktën 1,5 mm

për gjatësi kablloje deri në 25 m dhe 2,5 mm

për kabllo me gjatësi 25 m.

• Makineria duhet të lidhet vetëm me një ushqyes rryme me tension të barabartë me atë të treguar në pllakëz dhe mund të përdoret vetëm me ushqyes rryme AC njëfazor. Ato kanë izolim të dyshtë në pajtim me Standardin Evropian dhe, si rrjedhim, mund të përdoren nga prizat pa tokëzim.

• Shmangni kontaktin trupor me sipërfaqet që prekin tokën ose me tokëzim (p.sh. tubacionet, radiatorët, sobat, frigoriferët).264 – Kurrë mos vendosni duart ose pjesë të tjera të trupit tuaj apo veshje pranë pjesëve lëvizëse.

• Mos e sforconi makinerinë. E bën punën më mirë dhe me më shumë siguri në ritmin e përcaktuar. Mbingarkesa e shpeshtë mund të shkaktojë dëmtim ose zjarr në motor.

• Fikni motorin dhe hiqeni nga priza: – Kurdoherë që e lini makinerinë pa mbikëqyrje – Para se të pastroni ndonjë bllokim ose ndreqni ndonjë avari – Para se të kontrolloni, pastroni ose punoni në makineri – Para se të bëni rregullime, ndryshoni pjesët shtesë ose magazinoni – Kur makineria godet një send të jashtëm. Prisni derisa makineria të ftohet. Kontrolloni makinerinë dhe ndërroni pjesët nëse nevojitet para se të vazhdoni përdorimin – Kurdoherë që makineria llon të dridhet ose bëjë zhurma të pazakonta – Kur bashkoni ose hiqni grumbulluesin e barit – Kur dikush futet në zonën tuaj të punës – Kur kaloni mbi sipërfaqe me përbërje të ndryshme nga bari – Kur e transportoni.

• Ndaloni mjetin prerës: – Nëse duhet të anoni makinerinë – Kur kaloni mbi sipërfaqe me përbërje të ndryshme nga bari – Ku transportoni makinerinë nga njëra sipërfaqe pune te tjetra.

• Kushtojini vëmendje mjeteve prerëse. Ato nuk ndalojnë menjëherë pas kjes. Udhëzimet e mirëmbajtjes

• Bëni shërbim të makinerisë vetëm nga qendra jonë e autorizuar e shërbimit, gjithmonë duke përdorur pjesë këmbimi origjinale. Riparimi i gabuar dhe mirëmbajtja e pasaktë mund të shkurtojë jetëgjatësinë e përdorimit të makinerisë dhe rrisë rrezikun për aksidente.

• Kontrolloni makinerinë në mënyrë të rregullt.

• Para shërbimit, kontrollimit, rregullimit, magazinimit ose ndërrimit të një pjese shtesë, ndërmerrni hapat në vijim: – Fikni burimin e rrymës elektrike – Stakoni makinerinë nga ushqyesi i rrymës elektrike – Sigurohuni që të gjitha pjesët lëvizëse të kenë ndaluar plotësisht – Jepini kohë makinerisë për tu ftohur.

• Kontrolloni makinerinë për dëmtime të mundshme:265 – Që të gjitha pajisjet e sigurisë të funksionojnë përkatësisht në funksionet e synuara – Që të gjitha pjesët lëvizëse të funksionojnë butësisht dhe si duhet – Që të gjitha pjesët të mos dëmtohen dhe instalohen si duhet – Kontrolloni mjetin prerës për dëmtime, konsumim ose çekuilibrim – Kontrolloni rregullisht grumbulluesin e barit për dëmtim ose konsumim – Kontrolloni që të gjitha dadot, bulonat dhe vidhat të jenë të shtrënguara – Zëvendësoni ose riparoni nga qendra jonë e autorizuar e shërbimit nëse ka pjesë të dëmtuara ose konsumuara.

• Mos kryeni punime mirëmbajtjeje ose riparimi të ndryshme nga ato që përshkruhen në këtë manual udhëzimi. Të gjitha punimet e tjera duhet të kryhen nga qendra e autorizuar e shërbimit të Makita.

• Përdorni vetëm pjesë ndërrimi dhe pajisje shtesë të Makita për llojin e makinerisë tuaj. Në të kundërt mund të shkaktojë lëndim ose dëmtim personal të makinerisë.

• Të ruhet makineria në një dhomë të thatë. Të mbahet larg nga fëmijët. Kurrë mos e magazinoni makinerinë në ambiente të jashtme. Dridhjet

• Personat me qarkullim gjaku të dobët që ekspozohen ndaj dridhjeve të tepërta mund të pësojnë lëndim të enëve të gjakut ose sistemit nervor. Dridhjet mund të shkaktojnë simptomat vijuese në gishtat, duart ose kyçet tona: “Gjendje gjumi” (mpirje), therje, dhimbje, ndjesi sëmbimi, ndryshim të ngjyrës së lëkurës. Nëse ndodhin ndonjë nga këto simptoma, vizitohuni nga një mjek.

• Për të pakësuar rrezikun e “sëmundjes së gishtave të bardhë”, mbajini duart të ngrohta gjatë përdorimit dhe mirëmbani pajisjet dhe pjesët shtesë. PARALAJMËRIM:

• Kjo makineri prodhon një fushë elektromagnetike gjatë funksionimit. Rekomandohet që personat me transplante mjekësore të konsultohen me doktorët e tyre dhe prodhuesit e transplantit para përdorimit të kësaj makinerie. Në të kundërt, fusha elektromagnetike mund të ndikojë transplantet mjekësore dhe të shkaktojë lëndim të rëndë. MONTIMI KUJDES:

• Gjithmonë sigurohuni se makineria është kur dhe stakuar nga rryma elektrike para se të kryeni punime në mjet. Montimi i shufrës së dorezës (Fig. 2, 3)

1) Shtrëngoni shufrën e poshtme të dorezës (4) me

makinerinë me rrotëza (11).

2) Vendosni shufrën e sipërme të dorezës (3) në shufrën

e poshtme të dorezës dhe pastaj shtrëngojini me dy ndarëse, dado dhe levë (7).

3) Shtrëngoni kordonin me kapëse (8) në shufrën e

dorezës. Montimi i grumbulluesit të barit KUJDES:

• Mos e përdorni makinerinë pa grumbulluesin e barit. Në të kundërt sendet e akura mund të shkaktojnë lëndim.266

• Për funksione shkarkuese të pasme me rula të ekspozuar të pasëm, kur përdoret pa grumbullues, duhen mbajtur syze mbrojtëse të plota. SHËNIM:

• Performanca e makinerisë ulet kur grumbulluesi i barit është plot. Boshatisni grumbulluesin e barit rregullisht para se të mbushet plot. Instalimi i grumbulluesit të barit Tërhiqni deektorin mbrojtës (10) dhe mbajeni. Fusni çengelë në grumbulluesin e barit në brazdat e makinerisë. Heqja e grumbulluesit të barit Tërhiqni deektorin mbrojtës (10) dhe mbajeni. Hiqni grumbulluesin e barit duke lëshuar çengelat nga brazdat e makinerisë. Lirues i tensionit të kordonit (Fig. 4) Liruesi i tensionit të kordonit (5) ndihmon në parandalimin e ngecjes së kordonit në teh ose rrotë. Bëni një lak të vogël në fund të kordonit të rrymës dhe kalojeni përmes hapjes së liruesit të tensionit të kordonit dhe pastaj vareni në çengel. Gjithmonë kini parasysh pozicionin e kordonit gjatë përdorimit. Filloni përdorimin nga pika më e afërt me ushqyesin e rrymës elektrike për të parandaluar prerjen aksidentale të kordonit. Rekomandohet të mbani kordonin mbi supin tuaj gjatë përdorimit. Heqja ose instalimi i mjetit prerës KUJDES:

• Mbani doreza mbrojtëse.

• Kini kujdes të veçantë kur përdorni mjetin prerës. Është shumë i mprehtë dhe mund të nxehet gjatë përdorimit.

• Gjithmonë përdorni mjetin prerës sipas nevojës së punës tuaj.

• Para përdorimit sigurohuni se dy bulonat, të cilat e mbajnë mjetin prerës në makineri, të jenë shtrënguar fort. Mos e përdorni makinerinë nëse ato janë të liruara ose mungojnë. Nëse janë të dëmtuara, zëvendësojini menjëherë. Heqja e mjetit prerës

1) Heqja e grumbulluesit të barit (9).

2) Hiqni dorezën nga makineria.

3) Vendoseni makinerinë kokëposhtë mbi një sipërfaqe

4) Lironi dy bulonat (14). Hiqini ato dhe larësin e

5) Ngrini pjesën e kushinetës së mjetit prerës (15) dhe

pastaj tërhiqni mjetin prerës (13) nga boshti udhëzues (16). Instalimi i mjetit prerës

1) Futeni mjetin prerës duke rrëshqitur dadon

gjashtëkëndore në folenë e boshtit drejtues.

2) Shtrëngoni pjesën e kushinetës në makineri me bu-

lona dhe larësit e sustës.267

• Para se të fusni në prizë makinerinë, gjithmonë sigurohuni se makineria është e kur. Futja e makinerisë në prizë me çelësin e ndezur mund të shkaktojë ndezje të papritur që çon në lëndim personal të rëndë.

• Kurrë mos e përdorni makinerinë nëse kablloja e rrymës elektrike është dëmtuar. Në të kundërt mund të shkaktojë goditje elektrike.

• Mos e përdorni makinerinë nëse çelësi nuk e ndez apo k. Kërkoni që çelësat defektozë të zëvendësohen nga qendra e autorizuar e shërbimit të Makita. Leva ndezëse/ndaluese Për të ndezur makinerinë, mbani shtypur butonin bllokues (2) dhe pastaj tërhiqni plotësisht levën ndezëse/ndaluese (1) dhe mbajeni. Pasi të keni tërhequr levën ndezëse/nda- luese, nuk ju nevojitet të mbani shtypur butonin bllokues. Për të ndaluar makinerinë, thjesht lëshoni levën ndezëse/ndaluese. Ndërsa makineria është në përdorim, butoni bllokues (2) nuk punon edhe nëse e shtypni atë (2) pa dashje. Rregullimi i këndit të dorezës Mund të ndryshoni këndin e shufrës së sipërme të dorezës.

1) Zhbllokoni të gjitha shtrëngueset e dorezës (6).

2) Rregulloni këndin e sipërm të dorezës (3).

3) Bllokoni përsëri shtrëngueset e dorezës.

Përshtatja e lartësisë Në varësi të gjendjes të barit, përshtatni lartësinë e mjetit prerës. Referojuni tabelës më poshtë si tregues i përafërt për parametrat e thellësisë. Lartësia Përdorimi Shkrifërimi Krehja (Pjesë opsionale) +5 mm Për transportim dhe magazinim. Shkrifërimi i lëndinave të ndjeshme. Prerja e shtresave të holla. Funksioni i dytë i shkrifërimit në vjeshtë. Për transportim dhe magazinim. Krehja e lëndinave normale. 0 mm Shkrifërimi i lëndinave normale. Prerja e shtresës normale. Krehja e lëndinave të trasha të ashpra. -5 mm Shkrifërimi i lëndinave normale. Prerja e shtresës së trashë. Të MOS përdoret për funksion krehës. -10 mm Shkrifërimi i lëndinave të trasha të ashpra. Prerja e shtresës së trashë. Të MOS përdoret për funksion krehës. Ndryshimi i lartësisë Shtyni para levën e rregullimit të lartësisë (12) dhe ven- doseni në pozicionin e dëshiruar. Mbrojtja nga mbingarkesa Kjo makineri është pajisur me mbrojtje nga mbingarkesa dhe funksionon në situatat vijuese:

• Mjeti prerës bllokohet sepse materialet e shkrifëruara mblidhen rreth saj.

• Makineria përpiqet të shkrifërojë më shumë sesa mund të shkrifërohet nga motori.

• Diçka e pengon rrotullimin e mjetit prerës. Kur funksionon kjo mbrojtje, makineria ket automatikisht. Nëse ndodh kjo gjë, hiqeni nga priza makinerinë, prisni derisa të ftohet dhe eliminoni shkakun e mbingarkesës para rindezjes së makinerisë. PËRDORIMI Këshilla përdorimi:

• Prijeni barin para përdorimit dhe fertilizoni pas përdorimit.

• Përshtatni thellësinë e mjetit prerës në pajtim me lartësinë e barit dhe motit.

• Të mos përdoret mbi bar të njomë. Ka prirje të ngjitet në daljen shkarkuese dhe pjesë të tjera të makinerisë. Gjithashtu mund të shkaktojë rrëshqitje dhe rënie.

• Mos lëvizni shumë shpejt. Shtyjeni makinerinë ngadalë. Në të kundërt dalja shkarkuese mund të bllokohet dhe motori të mbingarkohet.

• Përdoreni përgjatë një vije sa më të drejtë që të jetë e mundur.

• Bëni vija shkrifërimi paksa të mbivendosura. Do të ruhet sipërfaqja e ekuilibruar dhe e lëmuar.

• Kur në zonën e përdorimit ndodhet një shtrat lulesh, bëni një ose dy rrathë rreth shtratit të luleve.

• Kini veçanërisht kujdes kur merrni kthesa.

• Mos qëndroni në një pozicionin. Dëmton barin.268 Këshilla për shkrifërim:

• Gjithmonë merrni parasysh motin. Moti i ngrohtë, me diell dhe lagështirë është i mirë për shkrifërim sepse lëndina mund të rimarrë veten. Nga ana tjetër, shmangni të ftohtin, nxehtësinë dhe motin e thatë.

• Shkrifërojeni lëndinën gjatë stinës së pranverës.

• Nëse vera është me lagështirë, shkrifërojeni lëndinën në llim të vjeshtës.

• Mos bëni shkrifërim gjatë periudhave me mot tepër të nxehtë.

• Nëse vera është shumë e thatë, mos bëni shkrifërim në vjeshtë. Këshilla për shkrifërim:

• Nevojitet shumë ajrim për zonën rreth rrënjëve në lëndinë për të ruajtur rritjen e shëndetshme në stinën e pranverës.

• Rekomandohet kryerja e funksionit të ajrimit në lëndinë çdo 4 – 6 javë në pajtim me gjendjen e lëndinës. MIRËMBAJTJA KUJDES:

• Gjithmonë sigurohuni që makineria të jetë kur dhe hequr nga priza para kryerjes së kontrollit ose mirëmbajtjes.

• Mbani doreza mbrojtëse para kryerjes së kontrollit ose mirëmbajtjes.

• Prerësi nuk ndalon menjëherë pas kjes. Prisni derisa të gjitha pjesët të kenë ndaluar para se të kryeni punime mirëmbajtjeje.

• Sigurohuni që të gjitha mjetet të jenë hequr pas punimeve të mirëmbajtjes.

• Kurrë mos përdorni benzinë, vajguri, alkool ose lëndë të ngjashme për pastrim. Mund të krijohet çngjyrim, deformim ose plasaritje. Për të pastruar makinerinë, përdorni vetëm leckë të njomë dhe një furçë të butë.

• Mos e pastroni makinerinë me zorrë apo me ujë me presion. Kur e transportoni makinerinë, kushtojini vëmendje pikave vijuese:

• Fikni motorin, hiqeni nga priza dhe prisni derisa mjeti prerës të ndalojë.

• Përshtatni thellësinë e mjetit prerës në lartësinë e transportimit.

• Gjithmonë transportojeni makinerinë nga doreza.

• Shmangni përplasjen e fortë ose dridhjet e forta.

• Sigurojeni fort makinerinë në rast se e ngarkoni në automjete. Ndiqni hapat në vijim pas çdo përdorimi:

• Fikni motorin, hiqeni nga priza dhe prisni derisa mjeti prerës të ndalojë.

• Të pastrohet grumbulluesi i barit. Të ruhet makineria në një dhomë të thatë.

• Të kontrollohet, pastrohet dhe ruhet makineria në një dhomë të thatë. Të kryhen punimet vijuese rregullisht:

• Të kontrollohet se të gjitha mjetet shtrënguese si vidhat, dadot, etj, janë të shtrënguara fort.

• Të kontrollohet për defekte si pjesë të liruara, të konsumuara apo të dëmtuara. Të zëvendësohen nëse nevojitet.

• Kontrolloni se kapakët dhe mbrojtëse nuk janë të dëmtuara apo të deformuara.

• Nëse makineria llon dridhje të pazakonta gjatë përdorimit, kjo mund të shkaktohet nga mjeti prerës i çekuilibruar apo deformuar nga goditja me objekte të jashtme. Kërkoni që mjeti prerës të riparohet apo zëvendësohet nga qendra e autorizuar e shërbimit nëse ndodh kjo gjë.

• Mjeti prerës është konsumuar gjatë kalimit të kohës. Kontrolloni rregullisht gjendjen e mjetit prerës dhe qëndrueshmërinë e tij. Zëvendësojeni nëse është konsumuar ose çmprehur.

• Pastroni dhe lubrikoni të gjitha vidhat para magazinimit.269

ZGJIDHJA E PROBLEMEVE

PARALAJMËRIM: Para se të zgjidhni problemet, kni makinerinë, stakojeni nga priza e rrymës elektrike dhe prisni derisa makineria të ndalojë plotësisht. Problem Shkaku i mundshëm Zgjidhja Makineria nuk ndizet. Ushqyesi i rrymës elektrike nuk është futur në prizë. Lidhni ushqyesin e rrymës elektrike. Defekt i kordonit të rrymës elektrike. Hiqeni menjëherë nga priza. Kërkoni nga qendra lokale e autorizuar e shërbimit të Makita që ta riparojë. Defekt i qarkut elektrik. Kërkoni nga qendra lokale e autorizuar e shërbimit të Makita që ta riparojë. Butoni bllokues nuk është shtypur. Shtypni butonin bllokues dhe tërhiqni levën ndezëse/ndaluese. Leva ndezëse/ndaluese nuk është tërhequr. Shtypni dhe mbajeni të shtypur butonin bllokues. Dhe më pas është gjithashtu e nevojshme që ta tërhiqni levën ndezëse/ndaluese. Nga makineria dëgjohen kërcitje. Në mjetin prerës kanë ngecur sende të jashtme. Fikni motorin, hiqeni nga priza dhe prisni derisa mjeti prerës të ndalojë. Dhe pastaj hiqni sendet e jashtme. Nga makineria dëgjohet zhurmë e çuditshme. Defekt i rripit të transmisionit Kërkoni nga qendra lokale e autorizuar e shërbimit të Makita që ta riparojë. Makineria nuk arrin fuqinë maksimale të saj. Burimi i rrymës elektrike ka tension më të ulët sesa nevojitet. Provoni një burim rryme tjetër. Kontrolloni nëse po përdoret një burim rryme elektrike me specika të përshtatshme. Daljet e ajrimit janë të bllokuara. Pastroni daljet e ajrimit. Rezultat i pamjaftueshëm. Bari është shumë i gjatë. Kositeni barin para shkrifërimit. Mjeti prerës është i konsumuar ose dëmtuar. Zëvendësojeni. Sipërfaqja e shkrifëruar tejkalon kapacitetin e makinerisë. Shkrifëroni vetëm sipërfaqe që pajtohen me kapacitetin e makinerisë. Thellësia e shkrifërimit nuk është e saktë. Rregulloni thellësinë e mjetit prerës. PJESË OPSIONALE KUJDES:

• Këto pjesë ose pajisje shtesë rekomandohen të përdoren me mjetin tuaj Makita të specikuar në këtë manual. Përdorimi i pjesëve ose pajisjeve shtesë të tjera mund të paraqesin rrezik lëndimi për persona të tjerë. Përdorni vetëm pjesët ose pajisjet shtesë për qëllimet e tyre të paracaktuara.

• Nëse ju nevojitet ndihmë ose më shumë detaje për këto aksesorë, kërkoni ndihmë nga qendra e shërbimit të Makita. Ka shumë lloje të mjetit prerës:

• Tehu shkrifërues - Cepi i mprehtë i një tehu shkrifëron tokën dhe pret rrënjët.

• Tehu krehës (pjesë opsionale) - Kreh fushën duke mbledhur barin dhe gjethet me gjilpëra të imëta.

• Tehu 2 në 1 (pjesë opsionale) - Krehje dhe shkrifërim në të njëjtën kohë. NJOFTIM:

• Disa elemente në listë mund të përfshihen në paketën e mjetit si pjesë shtesë standarde. Ato mund të ndryshojnë nga njëri shtet në tjetrin.

DEKLARATA E KONFORMITETIT ME KE-NË

Vetëm për shtetet evropiane Deklarata e konformitetit të KE-së përshihet në Shtojcën A të këtij manuali të udhëzimit.270
