BEDIENUNGSANLEITUNG UV3600 MAKITA

Elektro-Vertikutierer Original-Bedienungsanleitung

2. Einschaltsperrknopf

3. Obere Griffstange

4. Untere Griffstange

5. Kabel-Zugentlastung

12. Höheneinstellhebel

14. Schraube und Federscheibe

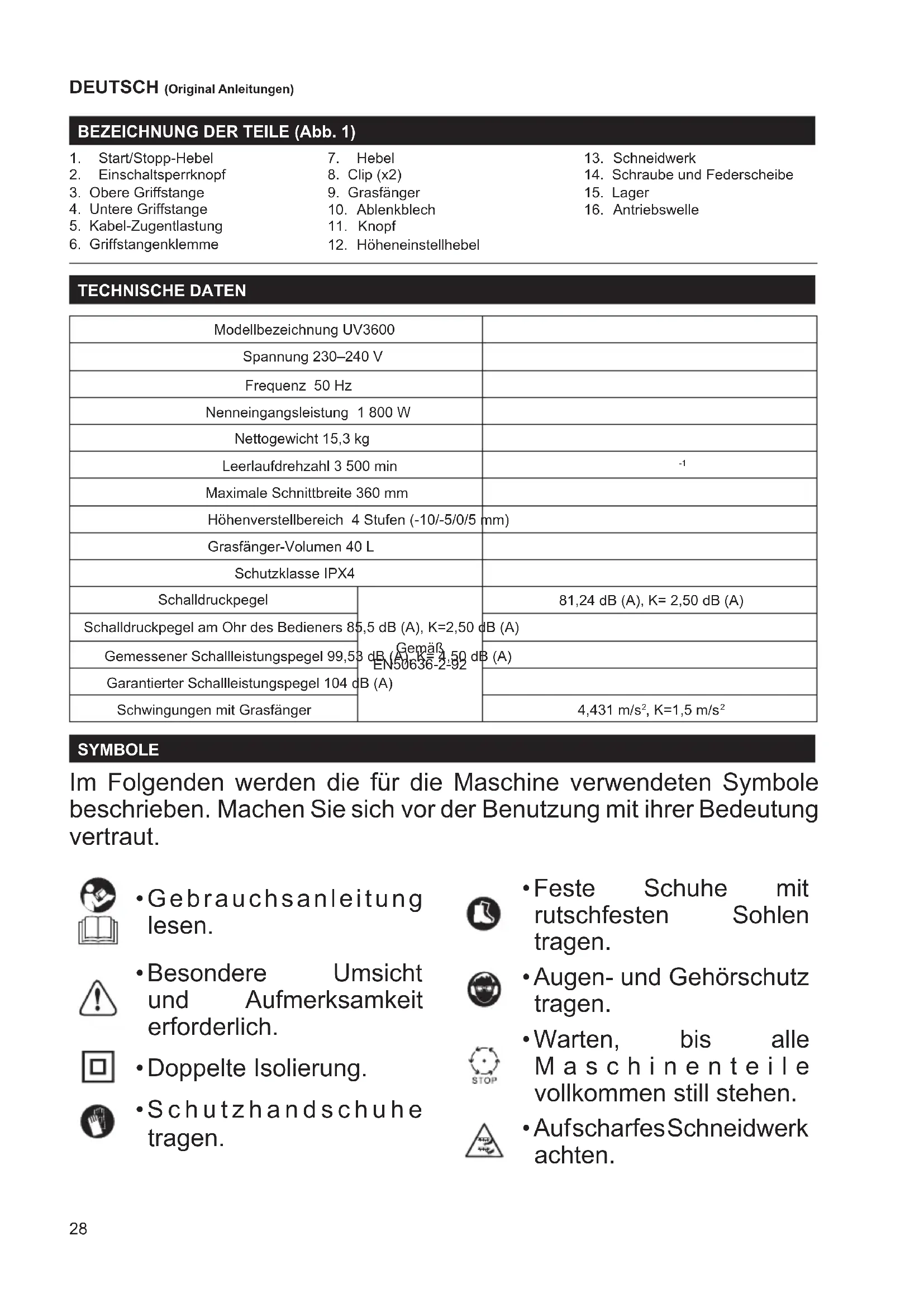

TECHNISCHE DATEN Modellbezeichnung UV3600 Spannung 230–240 V Frequenz 50 Hz Nenneingangsleistung 1 800 W Nettogewicht 15,3 kg Leerlaufdrehzahl 3 500 min

Maximale Schnittbreite 360 mm Höhenverstellbereich 4 Stufen (-10/-5/0/5 mm) Grasfänger-Volumen 40 L Schutzklasse IPX4 Schalldruckpegel Gemäß EN50636-2-92 81,24 dB (A), K= 2,50 dB (A) Schalldruckpegel am Ohr des Bedieners 85,5 dB (A), K=2,50 dB (A) Gemessener Schallleistungspegel 99,53 dB (A), K= 4,50 dB (A) Garantierter Schallleistungspegel 104 dB (A) Schwingungen mit Grasfänger 4,431 m/s

SYMBOLE Im Folgenden werden die für die Maschine verwendeten Symbole beschrieben. Machen Sie sich vor der Benutzung mit ihrer Bedeutung vertraut.

• Gebrauchsanleitung lesen.

• Besondere Umsicht und Aufmerksamkeit erforderlich.

• Doppelte Isolierung.

• Schutzhandschuhe tragen.

• Feste Schuhe mit rutschfesten Sohlen tragen.

• Augen- und Gehörschutz tragen.

• Warten, bis alle Maschinenteile vollkommen still stehen.

• Auf scharfes Schneidwerk achten.29

• Schalten Sie den Motor aus, und ziehen Sie den Netzstecker ab, bevor Sie die Maschine reinigen oder warten, oder falls das Netzkabel beschädigt ist.

• Objekte können mit hoher Geschwindigkeit herausgeschleudert werden.

• Halten Sie einen Sicherheitsabstand zwischen Umstehenden oder Haustieren und dem Arbeitsbereich ein.

• Das Gerät weder Regen noch Feuchtigkeit aussetzen.

• Ziehen Sie sofort den Netzstecker ab, falls das Netzkabel beschädigt oder durchgetrennt wird.

• Es besteht Stromschlaggefahr.

• Halten Sie das Kabel vom Schneidwerk oder den Rädern fern.

• Nur für EU-Länder Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte sich negativ auf die Umwelt und die menschliche Gesundheit auswirken. Entsorgen Sie Elektro- und Elektronikgeräte nicht mit dem Hausmüll! In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik- Altgeräte und ihrer Anpassung an nationales Recht sollten Elektro- und Elektronik- Altgeräte gemäß den Umweltschutzbestimmungen getrennt gesammelt und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden. Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt. SICHERHEITSHINWEISE

VOR GEBRAUCH SORGFÄLTIG

LESEN BEDIENUNGSANLEITUNG

FÜR SPÄTERE BEZUGNAHME

AUFBEWAHREN30 Nehmen Sie die Maschine erst in Betrieb, nachdem Sie diese Bedienungsanleitung gelesen haben. Befolgen Sie alle enthaltenen Anweisungen, und installieren Sie die Maschine wie beschrieben. Verwendungszweck der Maschine

• Diese Maschine ist zum Vertikutieren oder Harken in Gärten vorgesehen.

• Der Vertikutierer ist nur für privaten Gebrauch, nicht für kommerziellen Einsatz, vorgesehen. Benutzen Sie ihn auch nicht an öffentlichen Orten. Für öffentliche Niederspannungs- Versorgungssysteme mit einer Spannung zwischen 220 V und 250 V. Schaltvorgänge von Elektrogeräten verursachen Spannungsschwankungen. Der Betrieb dieses Gerätes unter ungünstigen Netzstrombedingungen kann sich nachteilig auf den Betrieb anderer Geräte auswirken. Bei einer Netzstromimpedanz von 0,412 Ohm oder weniger ist anzunehmen, dass keine negativen Effekte auftreten. Die für dieses Gerät verwendete Netzsteckdose muss durch eine Sicherung oder einen Schutzschalter mit trägen Auslöseeigenschaften geschützt sein. Allgemeine Vorschriften

• Lesen Sie diese Bedienungsanleitung durch, um sich mit der Handhabung der Maschine vertraut zu machen. Die Handhabung der Maschine durch unzureichend informierte Benutzer erhöht die Gefahr von Bränden, elektrischen Schlägen oder Verletzungen für den Benutzer und andere Personen.

• Verleihen Sie die Maschine nicht an Personen, die keine einschlägige Erfahrung haben.

• Fügen Sie beim Verleihen der Maschine immer diese Bedienungsanleitung bei.

• Lassen Sie niemals zu, dass Kinder, Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Kenntnissen, oder Personen, die nicht mit diesen Anweisungen vertraut sind, die Maschine benutzen. Örtliche Vorschriften können das Alter der Bedienungsperson einschränken.

• Betreiben Sie die Maschine nur, wenn Sie sich in guter körperlicher Verfassung benden. Führen Sie alle Arbeiten ruhig und sorgfältig durch. Der Benutzer ist für die Sicherheit von Personen und Schäden im Betriebsbereich verantwortlich.31

• Benutzen Sie diese Maschine niemals nach der Einnahme von Alkohol oder Drogen, oder wenn Sie sich müde oder krank fühlen.

• Legen Sie eine Ruhepause ein, um den Verlust der Kontrolle durch Ermüdung zu verhüten. Wir empfehlen, jede Stunde eine

10- bis 20-minütige Ruhepause

• Benutzen Sie die Maschine im Einklang mit dieser Anleitung unter Berücksichtigung der Arbeitsbedingungen und der Anwendung. Unbeabsichtigter Gebrauch der Maschine kann zu einer Gefahrensituation führen.

• Die Handhabung der Maschine kann durch staatliche oder lokale Bestimmungen eingeschränkt sein.

• Bleiben Sie wachsam. Lassen Sie bei der Arbeit Vorsicht walten. Seien Sie vernünftig. Benutzen Sie die Maschine nicht, wenn Sie müde sind. Persönliche Schutzausrüstung

• Zweckmäßige Kleidung tragen. Die Kleidung soll zweckmäßig und angemessen, d. h. eng anliegend, aber nicht hinderlich sein. Tragen Sie keine Schmuckgegenstände oder Kleidung, die sich an der Maschine verfangen können. Tragen Sie eine schützende Kopfbedeckung, um langes Haar zu raffen.

• Tragen Sie stets Gehörschützer, um Gehörschäden zu verhüten.

• Tragen Sie eine Schutzbrille, um die Augen vor iegenden Objekten und Unrat zu schützen.

• Tragen Sie Schutzhandschuhe, um Verletzungen der Finger zu verhüten.

• Tragen Sie eine Staubmaske, um die Verletzungsgefahr zu verringern.

• Tragen Sie bei Gebrauch der Maschine stets festes Schuhwerk mit rutschfester Sohle. Dies schützt vor Verletzungen und gewährleistet guten Stand.

• Tragen Sie während der Benutzung der Maschine stets kräftiges Schuhwerk und eine lange Hose. Betreiben Sie die Maschine nicht barfuß oder mit offenen Sandalen. Sicherheit im Arbeitsbereich

• Halten Sie Kinder und Umstehende, einschließlich Tieren, während der Benutzung der Maschine vom Arbeitsbereich fern.

• Überprüfen Sie den Arbeitsbereich auf Vorhandensein von Steinen, Drähten, Glas oder sonstigen Fremdkörpern. Fremdkörper können von der Maschine erfasst oder herausgeschleudert werden, was zu Beschädigung oder Verletzungen führen kann.32

• Betreiben Sie die Maschine nur bei guten Sichtverhältnissen und Tageslicht. Betreiben Sie die Maschine nicht bei Dunkelheit oder Nebel.

• Betreiben Sie die Maschine nicht in explosiven Umgebungen, wie z. B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Die Maschine erzeugt Funken, die den Staub oder die Dämpfe entzünden können.

• Setzen Sie die Maschine keinem Regen oder Nässe aus. In die Maschine eindringendes Wasser kann die Gefahr eines elektrischen Schlags erhöhen. Starten der Maschine

• Bevor Sie den Stecker anschließen oder die Maschine einschalten: – Überprüfen Sie den Stecker und das Kabel, um sicherzustellen, dass sie in gutem Zustand sind. – Prüfen Sie, ob alle Schrauben, Muttern und andere Befestigungselemente einwandfrei festgezogen sind. – Stellen Sie sicher, dass das Schneidwerk angebracht und in gutem Arbeitszustand ist. – Stellen Sie sicher, dass Schutzbleche und Sicherheitsvorrichtungen, wie z. B. Ablenker oder Grasfänger, einwandfrei funktionieren. – Stellen Sie sicher, dass die Ventilationsöffnungen nicht mit Staub oder sonstigen Fremdkörpern zugesetzt sind. Reinigen Sie die Öffnungen bei Verstopfung mit einer weichen Bürste oder einem Lappen. – Ersetzen Sie beschädigte oder unlesbare Aufkleber. – Überprüfen Sie alle Teile der Maschine sorgfältig, um festzustellen, ob sie einwandfrei funktioniert und ihren vorgesehenen Zweck erfüllt. Benutzen Sie die Maschine insbesondere dann nicht, wenn der Schalter nicht normal funktioniert. – Stellen Sie sicher, dass der Schalter in der Aus-Stellung steht, um einen ungewollten Start zu verhüten. – Stellen Sie sicher, dass alle Wartungswerkzeuge, wie Einstellschlüssel oder Schraubenschlüssel, entfernt sind.

• Falls das Versorgungskabel beschädigt ist, wenden Sie sich an eine autorisierte Makita- Kundendienststelle, um es durch ein Original-Ersatzteil ersetzen zu lassen.

• Benutzen Sie die Maschine keinesfalls, wenn eine Sicherheitsvorrichtung, wie z. B. das Ablenkblech oder der Grasfänger, beschädigt oder nicht vorhanden ist.33

• Beim Einschalten des Motors: – Halten Sie Ihre Füße vom Schneidwerk fern. – Kippen Sie die Maschine nicht. – Stellen Sie sich nicht vor die Auswurföffnung. – Bringen Sie Ihre Hände, andere Körperteile oder Kleidung niemals in die Nähe von beweglichen Teilen. Elektrische Sicherheit

• Stellen Sie vor Gebrauch sicher, dass der Anschlussstecker an der Maschine in die Steckdose passt.

• Der Anschlussstecker darf auf keinen Fall abgeändert werden.

• Missbrauch des Kabels unterlassen. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Abtrennen der Maschine. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Ein beschädigtes oder verheddertes Kabel erhöht die Stromschlaggefahr.

• Überprüfen Sie das Verlängerungskabel regelmäßig auf Beschädigung der Isolierung. Ersetzen Sie es bei Beschädigung.

• Falls das Verbindungskabel beschädigt wird, ziehen Sie sofort den Netzstecker ab. Ein beschädigtes Kabel kann Kontakt mit Strom führenden Teilen und einen elektrischen Schlag verursachen. Berühren Sie daher das Kabel nicht vor dem Abtrennen der Stromversorgung. Benutzen Sie keine Maschine, deren Kabel beschädigt oder verschlissen ist.

• Niemals ein beschädigtes Kabel verwenden.

• Halten Sie das Kabel und Verlängerungskabel von Schneidwerk und Rädern fern. Das Schneidwerk kann das Kabel beschädigen und einen elektrischen Schlag verursachen.

• Wenn Sie die Maschine im Freien benutzen, verwenden Sie immer einen Fehlerstrom- Schutzschalter (RCD) mit einem Betriebsstrom von maximal 30 mA.

• Verwenden Sie nur ein Verlängerungskabel für Freiluftbenutzung mit spritzwassergeschütztem Stecker. Der Kabelquerschnitt muss mindestens 1,5 mm

für Kabellängen bis zu 25 m, und 2,5 mm

für Kabellängen über 25 m betragen.

• Die Maschine sollte nur an eine Stromquelle angeschlossen werden, deren Spannung mit der Angabe auf dem Typenschild übereinstimmt, und kann nur mit Einphasen-Wechselstrom betrieben werden. Diese sind gemäß dem Europa-Standard doppelt schutzisoliert und können daher auch an Steckdosen ohne Erdleiter verwendet werden.34

• Vermeiden Sie Körperkontakt mit geerdeten Gegenständen (z. B. Rohre, Kühler, Herde, Kühlschränke). Betrieb

• Vermeiden Sie den Betrieb auf nassem Gras. Lassen Sie beim Arbeiten auf nassem Gras besondere Vorsicht walten, um Ausrutschen zu vermeiden.

• Halten Sie den Handgriff während des Betriebs mit beiden Händen fest. Halten Sie den Handgriff trocken und sauber, um Unfälle zu verhüten.

• Nicht laufen. Arbeiten Sie nur im Gehen.

• Achten Sie beim Arbeiten auf Böschungen besonders auf Ihren Halt.

• Führen Sie die Maschine auf einer Böschung nicht direkt nach oben oder unten. Arbeiten Sie immer entlang einer horizontalen Linie.

• Lassen Sie beim Wenden der Maschine auf einer Böschung besondere Vorsicht walten.

• Arbeiten Sie niemals auf einer steilen Böschung.

• Lassen Sie äußerste Vorsicht walten, wenn Sie die Maschine rückwärts betreiben oder auf sich zu ziehen.

• Übernehmen Sie sich nicht. Achten Sie stets auf sicheren Stand und gute Balance. Sie haben dann in unerwarteten Situationen eine bessere Kontrolle über die Maschine.

• Betreiben Sie die Maschine keinesfalls, während sich Personen, besonders Kinder, oder Haustiere in der Nähe aufhalten.

• Immer Folgendes beachten: – Halten Sie Ihre Füße vom Schneidwerk fern. – Kippen Sie die Maschine nicht. – Stellen Sie sich nicht vor die Auswurföffnung. – Bringen Sie Ihre Hände, andere Körperteile oder Kleidung niemals in die Nähe von beweglichen Teilen.

• Üben Sie keinen übermäßigen Druck auf die Maschine aus. Die Maschine kann ihren Zweck besser und sicherer erfüllen, wenn sie sachgemäß gehandhabt wird. Häuge Überlastung kann eine Beschädigung des Motors oder einen Brand verursachen.

• Motor ausschalten und Stecker abziehen: – Wann immer Sie die Maschine unbeaufsichtigt lassen – Bevor Sie eine Blockierung oder einen Fehler beseitigen – Bevor Sie die Maschine überprüfen, reinigen oder daran arbeiten – Bevor Sie Einstellungen vornehmen, Zubehör wechseln oder die Maschine lagern35 – Wenn die Maschine einen Fremdkörper erfasst. Warten Sie, bis die Maschine abgekühlt ist. Überprüfen Sie die Maschine, und wechseln Sie nötigenfalls Teile aus, bevor Sie die Arbeit fortsetzen – Wann immer die Maschine zu vibrieren beginnt oder ungewöhnliche Geräusche erzeugt – Wenn der Grasfänger angebracht oder entfernt wird – Wenn eine Person Ihren Arbeitsbereich betritt – Wenn Sie andere Flächen außer Gras überqueren – Beim Transportieren.

• Halten Sie das Schneidwerk an: – Falls Sie die Maschine gekippt haben – Wenn Sie andere Flächen außer Gras überqueren – Transportieren der Maschine zu und von den zu bearbeitenden Flächen.

• Achten Sie auf das Schneidwerk. Das Schneidwerk bleibt nicht sofort nach dem Ausschalten stehen. Wartungsvorschriften

• Lassen Sie Ihre Maschine immer von einer unserer autorisierten Kundendienststellen unter Verwendung von Original- Ersatzteilen warten. Unsachgemäße Reparatur und schlechte Wartung können die Lebensdauer der Maschine verkürzen und die Unfallgefahr erhöhen.

• Führen Sie regelmäßige Inspektionen der Maschine durch.

• Vor Wartung, Inspektion, Einstellung, Lagerung oder Austausch eines Zubehörteils sind die folgenden Maßnahmen zu treffen: – Die Stromquelle abschalten – Die Maschine von der Stromversorgung trennen – Vergewissern Sie sich, dass alle beweglichen Teile zum vollständigen Stillstand gekommen sind. – Lassen Sie die Maschine abkühlen.

• Überprüfen Sie die Maschine auf mögliche Beschädigung: – Ob die Schutzvorrichtungen ihre bestimmungsgemäße Funktion erfüllen – Ab alle beweglichen Teile reibungslos und angemessen funktionieren – Ob alle Teile unbeschädigt und korrekt eingebaut sind36 – Überprüfen Sie das Schneidwerk auf etwaige Beschädigung, Abnutzung oder Unwucht – Überprüfen Sie den Grasfänger regelmäßig auf etwaige Beschädigung oder Abnutzung – Stellen Sie sicher, dass alle Muttern, Bolzen und Schrauben fest angezogen sind – Lassen Sie beschädigte oder abgenutzte Teile von einer unserer autorisierten Kundendienststellen austauschen oder reparieren.

• Führen Sie außer den in dieser Bedienungsanleitung beschriebenen Wartungs- oder Reparaturarbeiten keine anderen Arbeiten aus. Darüber hinausgehende Arbeiten müssen von einer autorisierten Makita- Kundendienststelle ausgeführt werden.

• Verwenden Sie nur für Ihre Maschine vorgesehene Original-Makita-Ersatz- und Zubehörteile. Anderenfalls kann es zu Verletzungen oder Beschädigung der Maschine kommen.

• Lagern Sie die Maschine in einem trockenen Raum. Halten Sie sie außer Reichweite von Kindern. Lagern Sie die Maschine keinesfalls im Freien. Vibration

• Personen mit Kreislaufstörungen, die starken Vibrationen ausgesetzt werden, können Schädigungen der Blutgefäße oder des Nervensystems erleiden. Vibrationen können folgende Symptome an Fingern, Händen oder Handgelenken verursachen: „Einschlafen“ (Taubheit) der Körperteile, Prickeln, Schmerzen, Stechen, Veränderungen der Hautfarbe oder der Haut. Falls eines dieser Symptome auftritt, suchen Sie einen Arzt auf.

• Um die Gefahr des „vibrationsbedingten vasospastischen Syndroms“ (VVS) zu verringern, halten Sie Ihre Hände während der Arbeit warm, und sorgen Sie dafür, dass Ausrüstung und Zubehör gut gewartet sind. WARNUNG:

• Diese Maschine erzeugt ein elektromagnetisches Feld während der Arbeit. Personen mit medizinischen Implantaten sollten daher vor der Benutzung dieser Maschine Ihren Arzt und den Implantathersteller konsultieren. Anderenfalls kann das elektromagnetische Feld die medizinischen Implantate beeinussen und ernsthafte Gesundheitsschäden verursachen. MONTAGE VORSICHT:

• Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass sie ausgeschaltet und vom Stromnetz getrennt ist. Zusammenbauen der Griffstange (Abb. 2, 3)

1) Die untere Griffstange (4) mit den Knöpfen (11) an der

Maschine befestigen.

2) Die obere Griffstange (3) auf die untere Griffstange

setzen, und dann die Teile mit zwei Abstandshülsen, Mutter und Hebel (7) befestigen.

3) Das Kabel mit den Clips (8) an der Griffstange sichern.37

Zusammenbauen des Grasfängers VORSICHT:

• Betreiben Sie die Maschine nicht ohne den Grasfänger. Anderenfalls können ausgeworfene Objekte Verletzungen verursachen.

• Für Anwendungen mit rückwärtigem Auswurf bei ausgesetzten hinteren Rollen ist voller Augenschutz zu tragen, wenn die Maschine ohne den Grasfänger benutzt wird. HINWEIS:

• Die Leistung der Maschine verringert sich, wenn der Grasfänger voll ist. Leeren Sie den Grasfänger regelmäßig, bevor er ganz voll wird. Anbringen des Grasfängers Das Ablenkblech (10) hochziehen und festhalten. Die Haken am Grasfänger in die Nuten der Maschine einhängen. Abnehmen des Grasfängers Das Ablenkblech (10) hochziehen und festhalten. Den Grasfänger durch Lösen der Haken aus den Nuten der Maschine abnehmen. Kabel-Zugentlastung (Abb. 4) Die Kabel-Zugentlastung (5) trägt dazu bei, Verfangen des Kabels an Messer oder Rad zu verhüten. Machen Sie eine kleine Schleife am Ende des Netzkabels, ziehen Sie diese durch die Öffnung der Kabel-Zugentlastung, und hängen Sie sie dann an den Haken. Berücksichtigen Sie während der Arbeit stets die Position des Kabels. Fangen Sie am nächsten Punkt zur Stromquelle mit der Arbeit an, um versehentliches Durchtrennen des Kabels zu verhüten. Es wird empfohlen, das Kabel während der Arbeit auf die Schulter zu legen. Aus- und Einbauen des Schneidwerks VORSICHT:

• Schutzhandschuhe tragen.

• Bei der Handhabung des Schneidwerks besondere Vorsicht walten lassen. Das Schneidwerk ist sehr scharf und kann während des Betriebs heiß werden.

• Verwenden Sie stets ein für die jeweilige Arbeit geeignetes Schneidwerk.

• Vergewissern Sie sich vor Arbeitsbeginn, dass die zwei Schrauben, mit denen das Schneidwerk an der Maschine befestigt ist, fest angezogen sind. Benutzen Sie die Maschine nicht, wenn die Schraube locker ist oder fehlt. Falls sie beschädigt ist, ersetzen Sie sie unverzüglich. Ausbauen des Schneidwerks

1) Den Grasfänger (9) entfernen.

2) Die Griffstange von der Maschine abmontieren.

3) Die Maschine umgedreht auf eine ache Oberäche

4) Die zwei Schrauben (14) lösen. Die Schrauben und

die Federscheiben entfernen.

5) Den Lagerteil des Schneidwerks (15) anheben, und

dann das Schneidwerk (13) von der Antriebswelle (16) abziehen. Einbauen des Schneidwerks

1) Den Sechskant des Schneidwerks in die Fassung der

Antriebswelle einschieben.

2) Den Lagerteil mit den Schrauben und Federscheiben

an der Maschine befestigen. FUNKTIONSBESCHREIBUNG WARNUNG:

• Vergewissern Sie sich immer, dass die Maschine ausgeschaltet ist, bevor Sie sie ans Stromnetz anschließen. Wird die Maschine bei eingeschaltetem Schalter angeschlossen, kann sie plötzlich anlaufen und schwere Verletzungen verursachen.

• Benutzen Sie die Maschine niemals mit beschädigtem Netzkabel. Anderenfalls kann es zu einem elektrischen Schlag kommen.38

• Benutzen Sie die Maschine nicht, wenn sie sich nicht mit dem Netzschalter ein- und ausschalten lässt. Lassen Sie fehlerhafte Schalter von einer autorisierten Makita-Kundendienststelle auswechseln. Start/Stopp-Hebel Zum Starten der Maschine den Einschaltsperrknopf (2) gedrückt halten, und dann den Start/Stopp-Hebel (1) vollständig anziehen und festhalten. Wenn der Start/Stopp-Hebel einmal gezogen wird, braucht der Einschaltsperrknopf nicht mehr gedrückt gehalten zu werden. Zum Stoppen der Maschine lassen Sie einfach den Start/ Stopp-Hebel los. Während die Maschine in Betrieb ist, funktioniert der Einschaltsperrknopf (2) nicht, selbst wenn Sie ihn (2) achtlos drücken. Griffstangenwinkeleinstellung Sie können den Winkel der oberen Griffstange ändern.

1) Die Griffstangenklemmen (6) entriegeln.

2) Den Winkel der oberen Griffstange (3) einstellen.

3) Die Griffstangenklemmen wieder verriegeln.

Höheneinstellung Je nach dem Zustand des Rasens muss die Höhe des Schneidwerks eingestellt werden. Die nachstehende Tabelle enthält grobe Richtwerte für die Schnitttiefeneinstellung. Höhe Benutzung Vertikutieren Harken (Sonderzubehör) +5 mm Für Transport und Lagerung. Vertikutieren von empndlichem Rasen. Rasenlz in dünnen Lagen entfernen. Zweiter Vertikutierdurchgang im Herbst. Für Transport und Lagerung. Harken von normalem Rasen. 0 mm Vertikutieren von normalem Rasen. Rasenlz in normalen Lagen entfernen. Harken von grobem, dicken Rasen. -5 mm Vertikutieren von normalem Rasen. Rasenlz in dicken Lagen entfernen. NICHT für Harkarbeit verwenden. -10 mm Vertikutieren von grobem, dicken Rasen. Rasenlz in dicken Lagen entfernen. NICHT für Harkarbeit verwenden. Ändern der Höhe Den Höheneinstellhebel (12) nach außen drücken und auf die gewünschte Position schieben. Überlastschutz Diese Maschine ist mit einem Überlastschutz ausgestattet, der in den folgenden Situationen aktiviert wird:

• Das Schneidwerk wird zugesetzt, weil sich Vertikutiergut drumherum angesammelt hat.

• Der Motor wird durch eine zu hohe Vertikutiereinstellung überfordert.

• Irgend etwas behindert die Drehung des Schneidwerks. Wenn dieser Schutz in Kraft tritt, schaltet sich die Maschine automatisch aus. Falls dies eintritt, ziehen Sie den Netzstecker ab, lassen Sie die Maschine abkühlen, und beseitigen Sie die Ursache der Überlastung, bevor Sie die Maschine wieder starten. BETRIEB Arbeitstipps:

• Mähen Sie den Rasen vor dem Vertikutieren, und düngen Sie ihn danach.

• Stellen Sie die Schnitttiefe des Schneidwerks entsprechend der Grashöhe und dem Wetter ein.

• Vermeiden Sie den Betrieb auf nassem Gras. Das Gras neigt sonst zum Anhaften an der Auswurföffnung und anderen Teilen der Maschine. Außerdem besteht erhöhte Gefahr, dass Sie ausrutschen und hinfallen.

• Rücken Sie nicht zu schnell vor. Schieben Sie die Maschine langsam. Anderenfalls kann sich die Auswurföffnung zusetzen, und der Motor kann überlastet werden.

• Arbeiten Sie entlang einer möglichst geraden Linie.

• Erzeugen Sie geringfügig überlappende Vertikutierlinien. So erhalten Sie eine gleichmäßige und ebene Fläche.

• Wenn ein Blumenbeet im Arbeitsbereich vorhanden ist, machen Sie einen oder zwei Kreise um das Blumenbeet.

• Lassen Sie beim Wenden der Maschine besondere Vorsicht walten.

• Bleiben Sie nicht an einer Position stehen. Dadurch wird der Rasen beschädigt. Tipps zum Vertikutieren:

• Berücksichtigen Sie stets das Wetter. Warmes, sonniges und feuchtes Wetter eignet sich gut zum Vertikutieren, weil sich der Rasen besser erholen kann. Vermeiden Sie dagegen kaltes, heißes und trockenes Wetter.

• Vertikutieren Sie den Rasen während des Frühlings.

• Falls der Sommer feucht ist, vertikutieren Sie den Rasen im Frühherbst.

• Unterlassen Sie das Vertikutieren während der extrem heißen Sommerzeit.

• Falls der Sommer sehr trocken ist, vertikutieren Sie nicht im Herbst. Tipps zum Harken:

• Reichlich Luft wird für den Wurzelbereich des Rasens benötigt, um gesundes Wachstum im Frühling aufrechtzuerhalten.

• Es wird empfohlen, den Rasen im Einklang mit seinem Zustand alle 4 – 6 Wochen zu aerizieren.39 WARTUNG VORSICHT:

• Vergewissern Sie sich stets, dass die Maschine ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie Inspektions- oder Wartungsarbeiten durchführen.

• Ziehen Sie Schutzhandschuhe an, bevor Sie Inspektions- oder Wartungsarbeiten durchführen.

• Das Schneidwerk bleibt nicht sofort nach dem Ausschalten stehen. Warten Sie, bis alle Teile still stehen, bevor Sie Wartungsarbeiten durchführen.

• Vergewissern Sie sich nach der Wartungsarbeit, dass alle Werkzeuge entfernt worden sind.

• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdünner, Alkohol oder dergleichen zum Reinigen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. Verwenden Sie ein feuchtes Tuch und eine weiche Bürste zum Reinigen der Maschine.

• Verwenden Sie keinen Wasserschlauch oder Hochdruckwasser zum Reinigen der Maschine. Beim Transportieren der Maschine sind die folgenden Punkte zu beachten:

• Schalten Sie den Motor ab, ziehen Sie den Netzstecker ab, und warten Sie, bis das Schneidwerk zum Stillstand kommt.

• Stellen Sie die Tiefe des Schneidwerks auf die Transporthöhe ein.

• Halten Sie die Maschine zum Transportieren immer am Handgriff.

• Vermeiden Sie schwere Stöße oder starke Vibrationen.

• Sichern Sie die Maschine einwandfrei, wenn sie in ein Fahrzeug geladen wird. Führen Sie die folgenden Schritte nach jeder Benutzung durch:

• Schalten Sie den Motor ab, ziehen Sie den Netzstecker ab, und warten Sie, bis das Schneidwerk zu Stillstand kommt.

• Reinigen Sie den Grasfänger. Lagern Sie ihn in einem trockenen Raum.

• Überprüfen und reinigen Sie die Maschine, und lagern Sie sie in einem trockenen Raum. Führen Sie die folgenden Arbeiten regelmäßig durch:

• Stellen Sie sicher, dass alle Befestiger, z. B. Schrauben, Muttern usw., fest angezogen sind.

• Überprüfen Sie die Maschine auf Defekte, z. B. lose, abgenutzte oder beschädigte Teile. Ersetzen Sie die Teile nötigenfalls.

• Stellen Sie sicher, dass die Abdeckungen und Schutzbleche nicht beschädigt oder verformt sind.

• Falls die Maschine während des Betriebs anormal zu vibrieren beginnt, kann die Ursache in einem unausgewuchteten oder verformten Schneidwerk durch Aufprall von Fremdkörpern liegen. Lassen Sie das Schneidwerk bei Bedarf von einer autorisierten Kundendienststelle reparieren oder austauschen.

• Das Schneidwerk nutzt im Laufe der Zeit ab. Überprüfen Sie den Zustand des Schneidwerks und seine Stabilität regelmäßig. Tauschen Sie das Schneidwerk aus, wenn es abgenutzt oder stumpf geworden ist.

• Reinigen und schmieren Sie alle Schraubenteile vor der Lagerung.40 FEHLERSUCHE WARNUNG: Bevor Sie mit der Störungsbehebung beginnen, sollten Sie die Maschine ausschalten, den Netzstecker abziehen und warten, bis die Maschine vollkommen still steht. Störung Mögliche Ursache Abhilfemaßnahme Die Maschine startet nicht. Die Stromversorgung ist nicht angeschlossen. Schließen Sie die Stromversorgung an. Defekt des Netzkabels. Ziehen Sie das Netzkabel sofort ab. Wenden Sie sich bezüglich einer Reparatur an Ihre autorisierte Makita-Kundendienststelle. Defekt im Stromkreis. Wenden Sie sich bezüglich einer Reparatur an Ihre autorisierte Makita-Kundendienststelle. Der Einschaltsperrknopf wurde nicht gedrückt. Drücken Sie den Einschaltsperrknopf, und ziehen Sie den Start/Stopp-Hebel. Der Start/Stopp-Hebel wird nicht betätigt. Halten Sie den Einschaltsperrknopf gedrückt. Und dann muss auch der Start/Stopp-Hebel betätigt werden. Die Maschine erzeugt Knackgeräusche. Fremdkörper haben sich im Schneidwerk verfangen. Schalten Sie den Motor aus, ziehen Sie den Netzstecker ab, und warten Sie, bis das Schneidwerk zum Stillstand kommt. Entfernen Sie dann den Fremdkörper. Die Maschine erzeugt merkwürdige Geräusche. Defekt des Antriebsriemens Wenden Sie sich bezüglich einer Reparatur an Ihre autorisierte Makita-Kundendienststelle. Die Maschine erreicht ihre Maximalleistung nicht. Die Stromquelle hat eine niedrigere Spannung als erforderlich. Versuchen Sie es mit einer anderen Stromquelle. Prüfen Sie, ob eine geeignete Stromquelle verwendet wird. Die Ventilationsöffnungen sind verstopft. Reinigen Sie die Ventilationsöffnungen. Schlechtes Ergebnis. Das Gras ist zu hoch. Mähen Sie das Gras vor dem Vertikutieren. Das Schneidwerk ist abgenutzt oder beschädigt. Tauschen Sie es aus. Die vertikutierte Fläche überschreitet die Kapazität der Maschine. Vertikutieren Sie nur Flächen, die der Maschinenkapazität entsprechen. Die Vertikutiertiefe ist nicht korrekt. Stellen Sie die Tiefe des Schneidwerks ein.41 SONDERZUBEHÖR VORSICHT:

• Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Gerät empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie die Zubehörteile oder Aufsätze nur für ihre angegebenen Zwecke.

• Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle. Mehrere Schneidwerk-Typen sind erhältlich:

• Vertikutiermesser - Die scharfe Schneide des Messers vertikutiert den Boden und schneidet Wurzeln.

• Harkmesser (Sonderzubehör) - Entfernt Gras und Blätter mit feinen Nadeln.

• Kombimesser (Sonderzubehör) - Gleichzeitiges Harken und Vertikutieren. BEMERKUNG:

• Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.

EG-KONFORMITÄTSERKLÄRUNG

Nur für europäische Länder Die EG-Konformitätserklärung ist als Anhang A in dieser Bedienungsanleitung enthalten.42 ITALIANO (Istruzioni originali) DESIGNAZIONE DELLE PARTI (Fig. 1)
