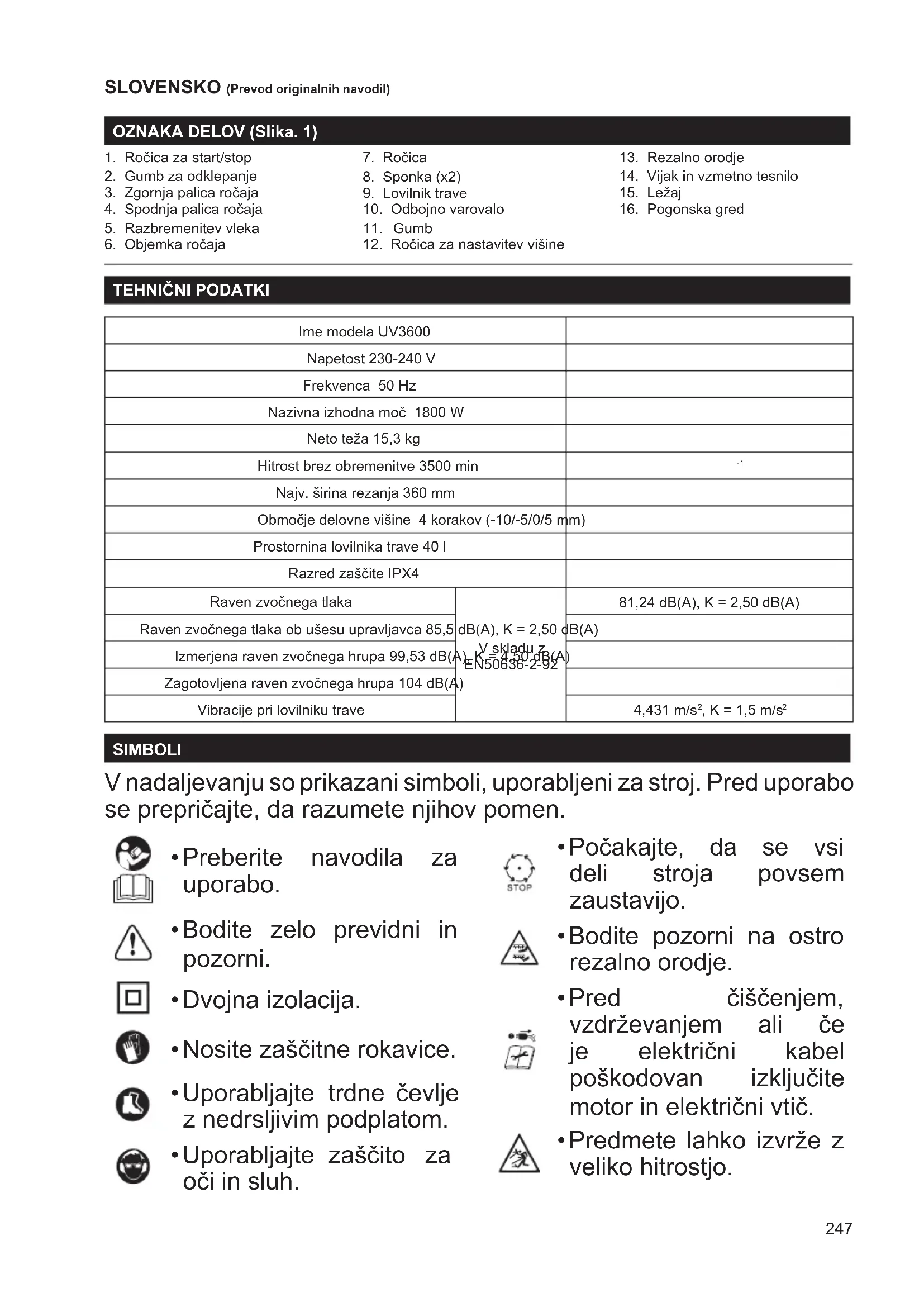

NAVODILA ZA UPORABO UV3600 MAKITA

1. Ročica za start/stop
2. Rocica
3. Rezalno orodje
4. Gumb za odklepanje
5. Sponka (x2)
6. Vijak in vzmetno tesnilo
7. Zgornja palica rocaja
8. Lovilnik trave
9. Ležaj
10. Spodnja palica ročaja
11. Odbojno varovalo
12. Pogonska gred
13. Razbremenitev vleka
14. Gumb
15. Objemka ročaja
16. Ročica za nastavitev visine

TEHNICNI PODATKI

Ime modela UV3600
Napetost 230-240 V
Frekvenca 50 Hz
Nazivna izhodna moč 1800 W
Neto teža 15,3 kg
Hitrost brez obretenitve 3500 min		-1
Najv. širina rezanja 360 mm
Območje delovne višine 4 korakov (-10/-5/0/5 mm)
Prostornina lovilnika trave 40 l
Razred zaščite IPX4
Raven zvočnegа tlaka	dB(A), K = 2,50 dV skladu zEN50636-2-92	81,24 dB(A), K = 2,50 dB(A)
Raven zvočnegа tlaka ob ušesu upravljavca 85,5		B(A)
Izmerjena raven zvočnegа hrupa 99,53 dB(A)
Zagotovljena raven zvočnegа hrupa 104 dB(A)
Vibracije pri lovilniku trave		4,431 m/s2, K = 1,5 m/s2

SIMBOLI

V nadaljevanju so prikazani simboli, uporabljeni za stoj. Pred uporabo se prepričajte, da razumete njihov pomen.

• Preberite navodila za uporabo.

• Počakajte, da se vsi deli stroja povsem zaustavijo.

Bodite zelo previdni in pozorni.

Bodite pozorni na ostro rezalno orodje.

Dvojna izolacija.

Pred ciscenjem,
vzdrževanjem ali ce
je elektrčni kabel
poskodovan izključite
motor in elektrčni vtic.

• Nosite zašcitne rokavice.

Predmete lahko izvrze z veliko hitrostjo.

• Uporabljajte trdneČevljez nedrsljivim podplatom.

• Uporabljaje zašcito za oči in sluh.

• Ohranjaje varnostno razdaljo med ostalimi osebami aliŽivalmi in delovnim območjem.
• Ne izpostavlajte dežju ali vlagi.
• Če je kabel poškodovan ali prerezan, ga takoj iztaknite iz vtičnice.
• Nevarnost elektricnegaudera.
  Kabla ne priblizujte rezalnemu orodju ali kolesom.
• Samo za države EU Zaradi prisotnosti nevarnih komponent v opremi ima lahko uporabljena elektricna in elektronska** oprema negativen vpliv na okolje in zdravje ljudi.

Elektrichnih in elektronskih naprav ne odlagajte med gospodinjske opadke! Skladno z evropsko Direktivo o opadni elektrichi in elektronski opremi ter njeno uporabo v državnih zakonih morate rabljeno elektricno in elektronski opremo zbirati ločeno in dostaviti na posebno zbiralno mesto za komunalne opadke, ki deluje skladno s predpisiga za zašćito okolja.

To nakazuje simbol precrtanega smetnjaka s kolesi, ki je natisnjen na opremi.

VARNOSTNA OPOZORILA

POZORNO PREBERITE PREDUPORABOPRIROČNIK SHRANITE ZAPRIHODNJO UPORABO

Stroja ne začnite uporabljati, dokler ne preberete teh navodil za uporabo. Upostevajte vsa navodila in namestite stroj, kot je opisano.

Predvidena uporaba stroja

• Stroj je predvidena za rahljanje ali prezračevanje vrta.
  Rahljalnik je predvidenismo za zasebno in ne za commercialno uporabo. Prav takog ni dovoljeno uporabljati na javnih mestih.

Za javne nizkonapetostnerazdelilne systemdemed 220 V in 250 V.

Preklapljanje elektricne naprave povzroča napetostna nihanja. Uporaba naprave pri neugodnih elektrichnih pogojih lahko negativno vpliva na delovanje druge opreme. Pri elektrčni impedanci, manjši ali enaki 0,412 ohma, je mogoće predvidevat, da ne bo negativnih učinkov. Elektrica vtičnica, uporabljena za to napravo, mora biti zašcitena z varovalko ali prekinjacems počasnimi sprožilnimi karakteristikami.

Splošna navodila

• Preberite ta navodila za uporabo, da seseznanite z uporabo stroja. Če stroj uporablja uporabnik, ki ni zadostnoseznanjen z njegovo uporabo, se poveča nevarnost požara, elektrčega udara ali telesnih poškodb za uporabnika in druge.

• Stroja ne posojajte ljudem, kimajo ustreznih izkušenj.

• Ce stroj posodite, vselej priložite tudi navodila za uporabo.

• Nikoli ne dovolite otrokom ter osebam z zmanjsanimi fizicnimi, senzornimi ali psihicnimi sposobnostmi ali pomanjkanjem izkušenj in znanja oz. osebam, ki niso beznanjene s temi navodili, da bi uporabljali napravo. Lokalni predpisi lahko omejujejo starost uporabnika.

S strojem raj delajo le osebe, ki so v dobri telesni pripravljenosti. Vsako delo opravljajte mirno in previdno. Uporabnik je odgovoren za varnost oseb in skodo na območju dela.

• Stroja nikoli ne uporabljajte, ce ste uživali alkohol ali droge ali ce ste utrujeni ali bolni.

Delajte premore, da ne izgubite nadzora nad napravo zaradi utrujenosti. Priporocamo 10- do 20-minute odmore na uro.

Stroj uporabljajte v skladus temi navodili, upoštevajoc delovne pogoje in napravo. Nepredvidena uporaba stroja lahko vodi do nevarne situacije.

• Nacionalni ali lokalni predpisi lahko omejujejo ravnanje s strojem.
  Bodite pozorni. Glejte, kaj počnete. Uporabljajte zdrav razum. Stroja ne uporabljajte, ko ste utrujeni.

Osebna zašcitna oprema

• Nosite primerna oblačila. Nosite delu primerno obleko, ki se dobro prilega telesu in vas ne ovira pri gibanju. Ne nosite nakita ali oblačil, ki bi se lahko zataknili v stroj. Nosite zašcitnoPokrivalo za lase,Če imate dolge lase.
• Vedno nosite zašcito za sluh, da preprečite poskodbe sluha.
• Nosite zašcitna očala ali naočnike, da zašcitite oči pred okrog letečimi predmeti in tujki.
• Nosite zašcitne rokavice, da preprečite poškodbo prstov.
• Nosite protiprašno masko, da zmanjsate nevarnost poškodb.
  Pri uporabi stroja vedno nosite trpeznno obutev s protizdrsnim podplatom. Ti vas bodo zašcitili pred poškodbami in zagotovili dobro stabilnost.
  Med uporabo stroja vedno nosite primerno obutev in dolge hlač. Stroja ne uporabljajte, Če ste bosi ali imate obute odprte sandale.

Varnost na delovnem območju

• Otroci in vsi ostali, vkljucno z zhivalmi, naj se med uporabo ne priblizujustoju.

• Preglejte delovno območje, din nobenih kamnov,Žic, stekla ali drugih tujkov. Tujki se lahko zagozdijo v stroj ali pa jih ta izvrže, kar lahko vodi do poškodb ali gmotne škode.

• Stroj uporabljajte pri dobri vidljivosti in samo podnevi. Stroja ne uporabljajte v mråku ali megli.
  Stroja ne uporabljajte v eksplozivnem okolju, kot na primer v prisotnosti vnetljivih tekocin, plinov ali prahu. Stoj ustvarja iskre, ki lahko vnamejo prah ali hlape.
  Stroja ne izpostavljaje dežju ali mokrim pogojem. Voda, ki prodre v stroj, poveča nevarnost elektricnega udara.

Zagon stroja

Pred priklopom vtiča ali zagonom stroja:

• preverite vtic in kabel, ali sta v dobrem stanju;
• preverite vse vijake, matrice in druge pritrdilne elemente, ce so varno pritrjeni;
• preverite rezalno orodje, ce je namesceno in v dobrem delovnem stanju;
• preverite delovanje varoval in varnostnih naprav, kot so odbijači ali lovilnik trave;
• preverite, da prezračevalne odprtine niso zamašene zaradi prahu ali drugih tujkov. Če so zamašene, jih očistite z mehko krtaco ali krpo.

• zamenjaje poskodovane alinecitljive nalepke;

• pozorno preglejte vse dele stroja in preverite, ali pravilno delujejo in opravljajo svojo predvideno funkcijo; Stroja ne uporabljajte predvsem, ce stikalo ne deluje pravilno.

• Prepričajte se, da je stikalona strani, da preprečite nenamerni zagon;

• preverite, ali ste odstranili vse orodje za vzdrrzevanje, kot sta nastavitveni ključ ali matični ključ.

• Čejeelektrčnikabelpoškodovan, za zamenjavo prosite pooblasčeni servisni center Makita in vedno uporabljajte originalne nadomestne dele.
  Stroja nikoli ne uporabljajte, ce je varnostna naprava, kot sta odbojno varovalo ali lovilnik trave, poškodovana ali manjka.

• Pri zagonu motorja:

• Stopal ne približujte rezalnemu orodju.

• Ne nagibajte stroja.
• Ne stojte pred praznilno odprtino.
• Nikoli ne imejte rok ali drugega dela telesa ali oblačila v blizini premikajocih se delov.

Elektricna varnost

Pred uporabo preverite, ali se priključni vtič na stroju prilega v vtičnico.
- Nikoli ne spreminajte priključega vtiča.

• Ne zlorabljajte napajalnegakabla. Kabla nikoli neuporabljajte za prenašanje ali vlečenje oz. za izklop stroja. Pazite, da ne pride v stik zvročino, oljem, ostrimi robovi ali premićnimi deli. Poškodovani ali zavozlani kabli povećujejo nevarnost elektrčega udara.

Redno preverjaje podaljsevalni kabel, ce ima poškodovano izolacijo. Ce je poškodovan, ga zamenjaje.

• Če je priključni kabel poskodovan, takoj izključite elektrčni vtic. Poškodovani kabel lahko povzroci stik zŽivimi deli in elektrčni udar. Zato se kabla ne dotikajte, dokler ga ne izključite iz napajanja. Ne uporabljaje stroja, Če je njegov kabel poskodovan ali obrjen.

• Nikoli ne uporabljajte poškodovanega kabla.

Kabla in podaljsevalnega kabla ne približujte rezalinemu orodju in kolesom. Rezalno orodje lahko poškoduje kabel in povzroci elektrichi udar.

• Ce stroj uporabljate na prostem, vedno uporabljaje prekinjač z napravo za zašcitopred okvarnim tokom (RCD) z obratovalnim tokom 30 mA ali manj.

• Uporabljaje samo podaljševalni kabel za zunanjo uporabo s prikljuckom, odpornim na brizge. Njugov presek mora biti majmanj 1,5 mm² za kable, dolge do 25 m, in 2,5 mm² za kable, dolge več kot 25 m.

Stoj je dovoljeno priključiti samona elektricno napajanze z enako napetostjo, kot je navedena na tipski plošćici, in vselej na enofazni izmenićni tok. Stoj ima dvojno izolacijo v skladu z evropskim standardom in ga je zato mogoće priključiti tudi v vticnice brez ozemljitveneŽice.
- Izogibajte se telesnemu stiku z ozemljenimi povrsinami (npr. cevi, radiatorji, stedilniki in hladilniki).

Delovanje

• Izogibajte se uporabi na mokri travi. Še posebej bodite pozorni pri delu na mokri travi, da preprečite zdrsavanje.
  Med uporabo rocaj cvrsto drzite z obema rokama. Rocaj naj bo suh in cist, da preprecite hesrece.
• Ne tecite. Med delom vedno hodite.
  Bodite posebej pozorni na stabilnost pri delu na klancu.
• Ne delajte po klancu naravnost navzgor in navzdol. Vedno delajte v vodoravni liniji.
  Bodite še posebej previdni pri obračanju na klancu.
• Nikoli ne delajte na ostrem klancu.
  Bodite izredno previdni, ko obračate ali vlečete stroj proti sebi.

• Ne poskusajte seci predalec. Vedno ohranjajte stabilen položaj nog in ravnotežje. Tako boste v nepredvidljivih situacijah imeli boljši nadzor nad strojem.

• Naprave nikoli ne upravlajte, ce so v blizini ljudje, posebno otroci ali hisni ljubljenčki.

• Vedno se zavedajte:

• Stopal ne priblizujte rezalmemu orodju.
• Ne nagibajte stroja.
• Ne stojte pred praznilno odprtino.

• Nikoli ne imejte rok ali drugega dela telesa ali oblačila v blizini premikajočih se delov.

• Ne premikajte stroja na silo. Delo bo opravil bolje in varneje pri hitrosti, za katero je predviden. Pogosta preobremenitev lahko povzroci okvaro motorja in požar.

• Izključite motor in izvlecite vtic: -vedno, ko pustite stroj brez nadzora.

• preden odstranite blokado ali odpravite napako;

pred pregledom, ciscenjem ali delom na stroju;

pred kakrsnimi koli prilagoditvami, zamenjavo dodatkov ali skladišcenjem;

ko stroj trci ob tujek. Pocakajte, da se stroj ohladi. Preglejte stroj in po potrebi zamenjaje dele, preden nadaljujete z obratovanjem. - kadarkoli se stroj zaeneobičajno tresti ali oglasati; - pri nameščanju ali odstranitvi lovilnika trave; - ce kdo vstopi na delovno območje;

• pri prečkanju drugih površin razen trave;

• pri transportu.

• Zaustavite rezalno orodje: - ce morate nagniti stroj;

• pri prečkanju drugih površin razen trave;

• pri transportu stroja na oz. s povrsin za obdelavo.

Bodite pozorni na rezalno orodje.To se po izklopu namre ne zaustavi takoj.

Navodila za vzdhrževanje

Stroj naj vam servisira naš pooblaščen servisni center in vselej z uporabo originalnih nadomestnih delov. Nepravilna popravila in slabo vzdrževanje lahko skrajšajoŽivljenjsko dobo stroja in povečaje tveganje nasreč.

Stroj redno pregledujte.

Pred servisiranjem, pregledom, nastavitvijo, skladischenjem ali menjavo dodatne opreme postopajte kot sledi:

• Izključite vir napajanja.

• Odklopite stroj od elektricnega napajanja.

• Prepričajte se, da so se vsi premikajovi se deli povsem zaustavili.

• Počakajte, da se stroj ohladi.

Preglejte stroj, ce je morda poškodovan:

• ali varnostne naprave pravilno delujejo v skladu z njihovim namenom;

ali premikajovi se deli delujejo enakomerno in brez zatikanja;
-ali so vsi deli brezhibni in pravilno namešceni;
- preglejte rezalno orodje, ce je poskodovano,OCRbljeno ali neuravnovešeno;
- redno preverjaje lovilnik trave, ce je poskodovan aliOCR abrbljen;
- preverite vse matice, sornike in vijake,Če so tesno priviti;
- Če so kateri deli poškodovan aliOCRbrabljeni, naj vam jih zamenja ali popravi pooblasčeni servisni center.

• Ne izvajaje drugih vzdrlzevalnih del ali popravil, razen teh, opisanih v teh navodilih za uporabo. Vsa ostala dela mora opraviti pooblaščeni servisni center Makita.
• Uporabljaje samo originalne nadomestne dele in dodatno opremo Makita, predvideno za vaš stroj. Sicer lahko pride do telesnih poškodb ali škode na stroju.
  Stroj hranite v suhem prostoru. Hranite ga izven dosega otrok. Stroja nikoli ne skladiscite na prostem.

Vibracije

Ljudje s slabo prekrvavitvjo, ki so izpostavljeni prekomernim vibracijam, lahko dobijo poskodbe krvnih zi ali zivcnegaSYSTEMA. Vibracije lahko povzrocijo, da se v prestih, dlaneh ali zapestjih pojavijo naslednji simptomi: "zaspanje" (otopelost), mralvjinci, bolecina, obcutek zbadanja, spremba barve koze ali koze. Ce se pojavijo kateri od teh simptomov, pocdite k zdravniku.
- Za zmanjsanje nevarnosti "bolezni belih prstov" morate roke med delom ohranjati tople, opremo in dodatke pa dobro vzdrujte.

OPOZORILO:

-Ta stroj med delom proizvaja elektromagnetno polje. Priporocljivo je, da se osebe z medicinskimi vsadki preupe uporabo stroja posvetujujo ssvojimi zdravniki in proizvajalci vsadkov. Sicer lahko elektromagnetno polje vpliva na medicinske vsadke, kar lahkovodi do resnih poškodb.

SESTAVA

POZOR:

• Vedno se prepričajte, da je stroj izključen in izklopljen, preden začnete z delom na orodju.

Sestavljanje palice ročaja (Slika. 2, 3)

1) Z gumbi (11) pritrdite spodnjo palico ročaja (4) na stroj.
2) Namestite zgornjo palico ročaja (3) na spodnjo palico ročaja in ju nato povežite z dvema distancnikoma, matico in ročico (7).
3) Kabel's sponkami (8) pritrdite na palico rocaja.

Sestavljanje lovilnika trave

POZOR:

Stroja ne uporabljajte brez lovilnika trave, sicer vas lahko izvrženi predmeti poškodujejo.
Pri strojih z zadnjim izmetom in izpostavljenimi zadnjimi valji je treba uporabljati popolno zašcito za oci, ce ne delate z lovilnikom trave.

OPOMBA:

• Zmogljivost stroja se zmanjsa, ko je lovilnik trave poln. Lovilnik trave redno praznite, preden se povsem napolni.

Nameschanje lovilnika trave

Dvignite obojno varovalo (10) in ga pridržite. Vstavite kavlje na lovilniku trave v utore na stroju.

Odstranjevanje lovilnika trave

Dvignite odbojno varovalo (10) in ga pridržite. Odstranite lovilnik trave tako, da sprostite kavlje iz utorov na stroju.

Razbremenite vleka (Slika. 4)

Razbremenitev vleka (5) pomaga preprečiti, da bi sekabel zapletal v rezilo ali kolo.

Na koncu napajalnega kabla naredite majhno zanko in jo napeljite skozi odprtino razbrenimenitve vleka in jo nato obesite na kavelj.

Med delom bodite vedno pozorni na položaj kabla. Z delom začnite na najblžji točki do elektricnega napajanja, da preprečite, da bi kabel nehote prerezali. Priporočljivo je, da imate kabel med delom preko ramena.

Odstranjevanje ali namescanje rezalega orodja

POZOR:

• Nosite zašcitne rokavice.
• Pri ravnanju z rezalnim orodjem bodite zelo previdni. Je namreč zelo ostro in se lahko med delom močno segreje.
• Vedno uporabljaje ustrezno rezalno orodje, primerno za vase delo.
  Pred začetakom dela zagotovite, da sta vijaka, s katerima je rezalno orodje pritrjeno na stroj, Čvrdsto privita. Stroja ne uporabljajte, Če sta vijaka zrahljana ali manjkata. Če sta poškodovana, ju takoj zamenjajte.

Odstranjevanje rezalega orodja

1) Odstranite lovilnik trave (9).
2) Odstranite ročaj s stroja.
3) Stroj obrnite narobe na ravno povrsino.
4) Odvijte vijaka (14). Odstranite vijaka in vzmetni podložki.
5) Dvignite lezajni del rezalnega orodja (15) in nato rezalno orodje (13) izvlecite iz pogonske gredi (16).

Nameschanje rezalnegora orodja

1) Vstavite rezalno orodje takto, da vstavite njegov del s. sestrobo matico v jamico v pogonski gredi.
2) Pritrdite lezajni del na stroj z vijaki in vzmelnimi podlozkami.

OPIS FUNKCIJ

OPOZORILO:

Pred priklopom stroja se vedno prepričajte, da je stroi izključen. Če stroi priključite, ko je stikalo vključeno, lahko pride do nepričakovanega zagona, kar lahko vodi do resnih telesnih poškodb.
- Stroja nikoli ne uporabljajte, ce je njegov elektrichi kabel poškodovan, sicer lahko pride do elektrichega udara.
- Ne uporabljajte stroja, na katerem ne deluje stikalo za vklop in izklop. Pokvarjena stikala naj vam zamenja pooblasceni servisni center Makita.

Ročica za start/stop

Za zagon stroja pritsinite in zadrzite odklepni gumb (2), nato pa do konca izvlecite rocico za start/stop (1) in jo zadrzite. Ko povlecate rocico za start/stop, vam ni treba več držati odklepnega gumba.

Za zaustavitev stroja preprosto izpustite rocico za start/stop.

Med delovanjem stroja odklepni gumb (2) ne deluje, tudice ga (2) pritisnete.

Nastavitev nagiba ročaja

Spremenite lahko kot zgornje palice ročaja.

1) Odklenite sponke ročaja (6).
2) Prilagodite nagib zgornje palice ročaja (3).
3) Zaprite objemke ročaja.

Nastavitev visine

Glede na pogoje trave je treba prilagoditi visino rezalnega orodja.

V spodnji tabeli so navedene približne vrednosti za nastavitve globine.

Višina	Uporaba
	Rahljanje	Prezračevanje (dodatna oprema)
+5 mm	Za transport in skladišćenje. Rahljanje občutljive trate. Odstranjevanje tankih slojev. Drugo rahljanje jesteni.	Za transport in skladišćenje. Prezračevanje obićajne trate.
0 mm	Rahljanje obićajne trate. Odstranjevanje obićajnega sloja.	Prezračevanje trde, goste trate.
-5 mm	Rahljanje obićajne trate. Odstranjevanje gostega sloja.	NE uporabljati za prezračevanje.
-10 mm	Rahljanje trde, goste trate. Odstranjevanje gostega sloja.	NE uporabljati za prezračevanje.

Spreminanje visine

Potisnite rocico za nastavitev visine (12) navzven in na zeleni položaj.

Preobremenitvena zašcita

Ta stroj je opremljen s preobremenitveno zašcito, ki deluje v naslednjih situacijah:

• Rezalno orodje se zamaşi, zaradi nakopičenega materiala okoli njega.
• Stroj poskupa zrahljati vec, kot lahko prenese motor.
• Nekaj ovira vrtenje rezalnega orodja.

Napotki za delovanje:

• Preden začetkom dela travopokosite, nato pa jo pognojite.
• Prilagodite globino rezalnega orodja glede na visino trave in vreme.
• Ne uporabljajte na mokri travi. Ta se namreč prilepi za izmetalno odprtino in druge dele stroja. Prav tako vam lahko na nnej zdrnsne in padete.
• Ne hodite prehitro. Stroj potiskajte počasi, sicer se lahko izmetalna odprtina zamaši in motor se lahko preobremeni.
• Poskusite delati v Čim bolj ravni liniji.
• Linje naj se malce prekrivajo. Tako bo povrsina enakomerna in gladka.
• Ce je na delovnem območju cvetlicna greda, okoli nje naredite krog ali dva.
• Se posebej bodite previdni pri obračanju stroja.
• Ne stojte na enam mesti. To poskoduje travo.

Napotki za rahljanje:

• Vedno upostevajte vreme. Toplo, soncno in mokro vreme je dobro za prezracevanje, ker se laho trata bolj zdravo obnovi. Neprimerno pa je hladno, vroce in suho vreme.
• Trato rahljaje spomladi.

• Ce je poletje mokro, jo zrahlajte zgodaj jeseni.

• Trate ne rahljalte, ko je zelo vroce.

• Ce je poletje zelo suho, trate ne rahljajte jeseni.

Napotki za prezračevanje:

• Območje okoli korenin trate potrebuje veliko zraka, da je zagotovljena zdrava rast trate spomladi.
• Priporocljivo je, da trato prezracite vsake 4 - 6 tednov glede na stanje trate.

VZDRŽEVANJE

POZOR:

• Vedno se prepričajte, da je stroj izključen in izklopljen iz elektricnega omrežja, preden začnete s pregledom ali vzdřevanjem.
  Pred začetakom pregleda in vždrževanja si nadenite zašcitné rokavice.
• Rezilo se po izklopu ne zaustavi takoj. Pred začetkom vždrževanja počakajte, da se vsi deli zaustavijo.
• Po vzdhrževanju vselej odstranite vso orodje.
• Za cisćenje nikoli ne uporabljajte bencina, razredčila, alkohola ipd. Pojavijo se lahko razbarvanja, deformacje ali razpoke. Za cisćenje stroja uporabljajte samo vlažno krpo in mehko krtačo.
• Stroja ne spirajte ali Čistite z visokotlačno vodo.

Pri transportu stroja bodite pozorni na naslednje tocke:

• Izkljucite motor, izklopite stroj iz elektricnega omreža in počakajte, da se rezalno orodje zaustavi.
• Prilagodite globino rezalnegaa orodja na transporte n višino.
• Stroj vedno transporteirajte za ročaj.
• Prepreci te moche udarce ali vibracije.
• Stroj Čvrosto pritrdite, Če ga prevalaţate na vozilih.

Po vsaki uporabi izvedite naslednje korake:

• Izkljucite motor, izklopite stroj iz elektricnega omreža in počakajte, da se rezalno orodje zaustavi.
  Ocistite lovilnik trave. Stroj shranite v suh prostor.
• Stroj preglejte, ochistite in ga spravite v suh prostor.

Naslednje delo izvajaje redno:

• Preverite vse objemke, vijake, matice itd., ce so trdno pritrjeni.

• Preverite, ce obstajajo napake, kot so zrahljani, obrbljeni ali poskodovani deli. Po potrebi jih zamenjaje.

• Preverite, daPokrovi in varovala niso poskodovani ali deformirani.

• Ce se stroj med delom začne neobicićajno tresti, je lahko vzrok neuravnoteženo ali deformirano rezalno orodje, kar je posledica udarcev ob tujke. V tem primeru naj vamp rezalno orodje popravi ali zamenja pooblašćeni servisni center.

• Rezalno orodje se s Časom obrabi. Redno preverjaje stanje rezalinega orodja in njegovo stabilnost. Zamenjaje ga, Če se obrabi ali postane topo.

• Preden stroj spravite, ochistite in namazite vse vijačne dele.

ODPRAVLJANJE TEZAV

OPOZORILO: Preden začnete odpravljati težave, izključite stroj, izvlecite elektrichi vtič in počakajte, da se stroj povsem zaustavi.

Težava Možen vzrok Ukrep
Stroj se ne zažene. Električni vtič ni vtaknjen. Povežite električno napajanje.
	Poškodovan napajalni kabel.	Takoj ga izklopite. Za popravilo se obrnite na pooblaščeni servisni center Makita.
	Okvara elektrčnega krogotoka.	Za popravilo se obrnite na pooblaščeni servisni center Makita.
	Odklepni gumb ni pritisnjen. Pritisnite odklepni gumb in povlecite ročico za start/stop.
	Ročica za start/stop ni potegnjena.	Pritisnite odklepni gumb in ga pridržite. Nato morate potegniti ročico za start/stop.
Iz stroja je slišatiPokanje.	Tujki so se zataknili v rezalno orodje.	Izkljucite motor, izklopite stroj iz elektrčnega omrežja in počakajte, da se rezalno orodje zaustavi. Nato odstranite tujek.
Iz stroja je slišati nenavaden zvok.	Pokvarjen pogonski jermen	Za popravilo se obrnite na pooblaščeni servisni center Makita.
Stroj ne doseže svoje največje moči.	Napajalni vir ima njio napetost, kot je potrebna.	Poskusite z drugim napajalnim virom. Preverite, ali je uporabljen ustrezen napajalni vir.
	Prezračevalne odprtine so zamašene. Očistite prezračevalne odprtine.
Slabi rezultat. Traja je predolga. Pred rahljanjem pokosite travo.
	Rezalno orodje je obrabljeno ali pošodovano.	Zamenjaje ga.
	Zrahljana povrsina presega kapaciteto stroja.	Rahljaje samo povrsino v skladu s kapaciteto stroja.
	Globina rahljanja ni pravilna. Prilagodite globino rezalnega orodja.

DODATNA OPREMA

POZOR:

• Ti dodatki ali priključki so priporočeni za uporabo z orodjem Makita, specificiranim v tem priročniku. Uporaba drugih dodatkov ali priključkov lahko predstavlja tveganje za telesne poškodbe. Dodatke ali priključke uporablajte samo v skladu z njihovim namenom.
• Če potrebujete pomoč in vec podrobnosti glede teh dodatkov, se posvetujte s svojim lokalmim servisnim centrom Makita.

Obstaja več vrst rezalnih orodij:

• rezilo za rahljanje - ostri rob rezila rahlja tla in reze korenine.
• rezilo za prezračevanje (dodatna oprema) - odstranjeveanje trate in listov s tankimi iglami.
• rezilo 2 v 1 (dodatna oprema) - hkratno rahljanje in prezračevanje.

OPOMIN:

• Nekateri elementi naseznamu so lahko serijsko prilozeni orodju. Lahko se razlikujejo od drzave do drzave.

ES-IZJAVA O SKLADNOSTI

• Nosite zašitu za oči i uši.

Budite iznimno pažljivi i pozorni.

Za zaustavljanje stroja jegnostavno opluste polugu za pamokretanje/zaustavljanje.

Dok je stroj ukljucen, gumb za deblokadu (2) nece raditi cak i ako ga (2) slucajno pritisnete.

Prilagodavanje kuta rukohvata

Možete promijeniti kut gornjej rukohvata.

1) Otkljucajte stege rukohvata (6).
2) Podesite kut gornjeg rukohvata (3).
3) Zaključajte ponovno stege rukohvata.

Prilagodavanje visine

Ovisno o stanju trave podesite visinu reznog alata.
Pogledajte tablicu u nastavku kao okvirni prikaz za postavke dubine.

Visina	Uporaba
	Skarifikacija	Grabljanje (dodatni pribor)
+5 mm	Za prijevoz i pohranjivanje. Skarificiranje osjetljivih travnaja. Uklanjanje tankih slojeva slame. Druga skarifikacija u jesen.	Za prijevoz i pohranjivanje. Grabljanje normalnih travnaja.
0 mm	Skarificiranje normalnih travnaja. Uklanjanje normalnih slojeva slame.	Grabljanje grubih, gustih travnaja.
-5 mm	Skarificiranje normalnih travnaja. Uklanjanje gustih slojeva slame.	NEMOJTE koristiti za grabljanje.
-10 mm	Skarificiranje grubih, gustih travnaja. Uklanjanje gustih slojeva slame.	NEMOJTE koristiti za grabljanje.

Mijenjanje visine

Gurnite polugu za prilagodavanje visine (12) prema van i pomaknite je u zenjeni polozaj.

Zastita od preopterecenja
