| Tipo de produto | Roteador (tupia) |
| Marca | Bosch |
| Modelo | GKF 600 Professional |
| Potência nominal absorvida | 600 W |
| Velocidade sem carga | 33.000 rpm |
| Porta-ferramenta | 6 mm, 8 mm, 1/4" (Reino Unido) |
| Peso (de acordo com EPTA 01/2003) | 1,5 kg |
| Classe de proteção | II (isolamento duplo) |
| Nível de pressão sonora | 84 dB(A) |
| Nível de potência sonora | 95 dB(A) | Incerteza K = 3 dB |
| Valor de emissão vibratória (EN 60745) | ah = 4,5 m/s² | K = 1,5 m/s² |
| Aplicações | Fresamento de bordas, ranhuras, perfis, cópia |
| Materiais usináveis | Madeira, plásticos, materiais de construção leves |
| Sistema de aperto | Pinça de aperto com porca de conexão |
| Ajuste de profundidade | Roda de ajuste e graduação |
| Guia paralela | Sim, ajustável |
| Anel de cópia | Sim (acessório) |
| Berço de fresamento angular | Sim (acessório, inclinação 75°) |
| Aspiração de pó | Adaptador de aspiração e carcaça disponíveis (acessórios) |
| Interruptor | Ligar/Desligar (I/0) |
| Manutenção e limpeza | Limpar regularmente as aberturas de ventilação e as pinças de aperto |
| Segurança | Desligar antes da intervenção, usar proteção auditiva, usar detectores de cabos |
| Peças sobressalentes | Disponíveis através do SAC autorizado Bosch (número de artigo necessário) |
Perguntas frequentes - GKF 600 Professional BOSCH
Perguntas dos utilizadores sobre GKF 600 Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Roteador em formato PDF gratuitamente! Encontre o seu manual GKF 600 Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GKF 600 Professional da marca BOSCH.

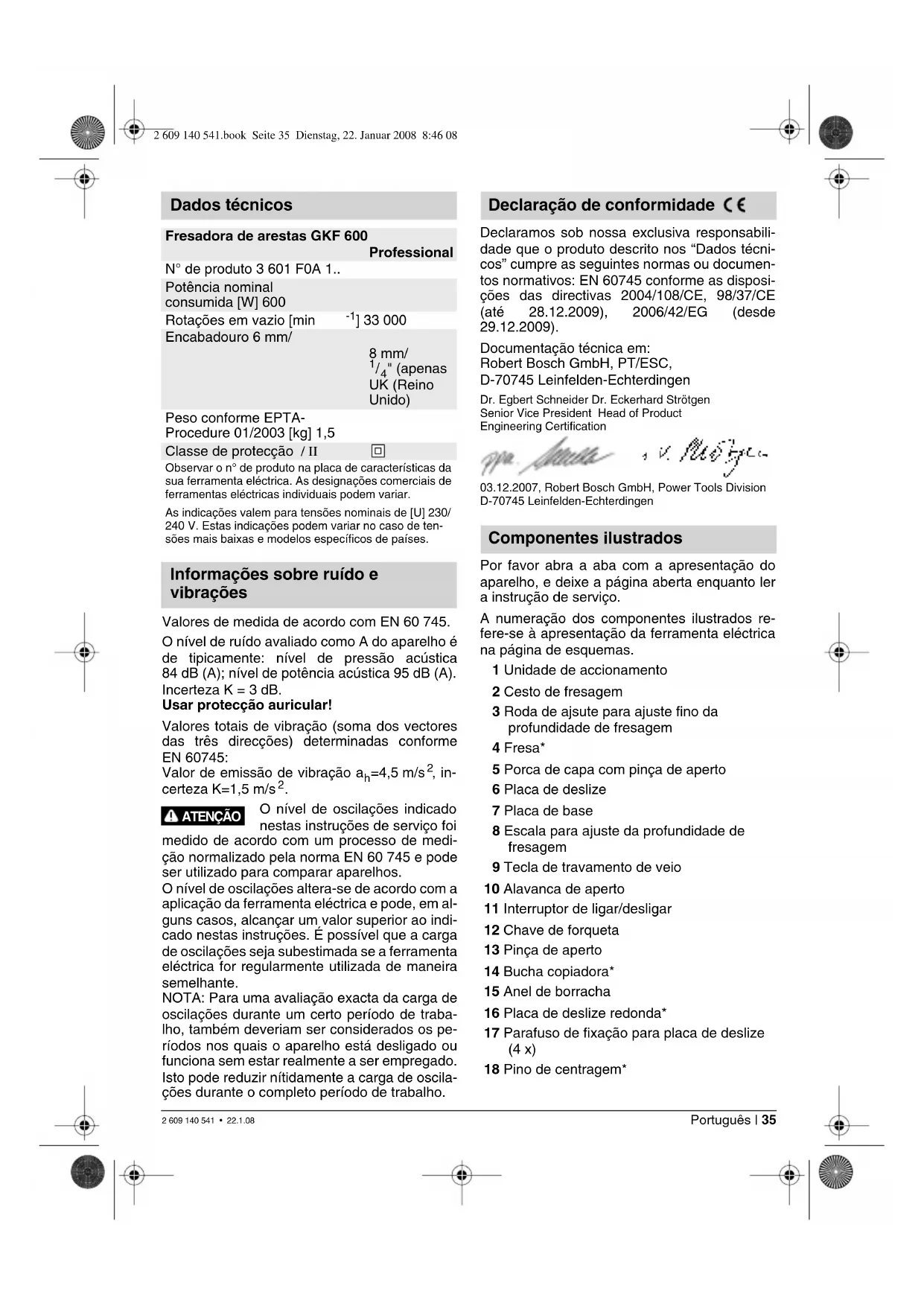

MANUAL DE UTILIZADOR GKF 600 Professional BOSCH
Português ...... Página 35
Italiano....Pagina 42
Rotações em vazio [min ^-1 ] 33 000
Encabadouro 6 mm/
8 mm/
1/4" (apenas
UK (Reino
Unido)
Peso conforme EPTA-
Procedure 01/2003 [kg] 1,5
Classe de protecção / II
Observar o n° de produto na placa de características da sua ferramenta eléctrica. As designações comerciais de ferramentas eléctricas individuais podem variar.
As indicações valem para tensões nominais de [U] 230/240 V. Estas indicações podem variar no caso de tensões mais baixas e modelos específicos de países.
Informações sobre ruído e vibrações
Valores de medida de acordo com EN 60 745.
O nível de ruído avaliado como A do aparelho é de tipicamente: nível de pressão acústica 84 dB (A); nível de potência acústica 95 dB (A). Incerteza K = 3 dB.
Usar protecção auricular!
Valores totais de vibração (soma dos vectores das três direcções) determinadas conforme EN 60745:
Valor de emissão de vibração a_h=4,5 m/s^2 , incerteza K=1,5 m/s^2 .
ATENÇÃO
O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60 745 e pode ser utilizado para comparar aparelhos.
O nível de oscilações altera-se de acordo com a aplicação da ferramenta eléctrica e pode, em alguns casos, alcançar um valor superior ao indicado nestas instruções. É possível que a carga de oscilações seja subestimada se a ferramenta eléctrica for regularmente utilizada de maneira semelhante.
NOTA: Para uma avaliação exacta da carga de oscilações durante um certo período de trabalho, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nítidamente a carga de oscilações durante o completo período de trabalho.
Declaração de conformidade C€
Declaramos sob nossa exclusiva responsabilidade que o produto descrito nos “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/EG (desde 29.12.2009).
Documentação técnica em:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Componentes ilustrados
Por favor abra a aba com a apresentação do aparelho, e deixe a página aberta enquanto ler a instrução de serviço.
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.
1 Unidade de accionamento
2 Cesto de fresagem
3 Roda de ajsute para ajuste fino da profundidade de fresagem
4 Fresa*
5 Porca de capa com pinça de aperto
6 Placa de deslize
7 Placa de base
8 Escala para ajuste da profundidade de
fresagem
9 Tecla de travamento de veio
10 Alavanca de aperto
11 Interruptor de ligar/desligar
12 Chave de forqueta
13 Pinça de aperto
14 Bucha copiadora*
15 Anel de borracha
16 Placa de deslize redonda*
17 Parafuso de fixação para placa de deslize (4 x)
18 Pino de centragem*
19 Parafuso serrilhado para fixação do limitador
20 Esbarro paralelo
21 Parafuso de orelhas para esbarro paralelo
22 Auxílio de guia
23 Parafuso de orelhas para alinhamento horizontal do auxílio de guia
24 Parafuso de orelhas para fixação do alinhamento horizontal
25 Cobertura do cesto de fresagem*
26 Cesto de fresagem angular*
27 Parafuso de orelhas para ajuste angular
28 Escala para ajuste do ângulo de fresagem
29 Punho*
30 Capa de aspiração*
31 Adapatdor de aspiração*
32 Placa de deslize com punho e Adaptador de aspiração*
* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.
Para sua segurança
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.
Guardar todas as indicações de segurança e as instruções para futuras consultas.
Adicionalmente devem ser seguidas as indicações gerais de segurança em anexo ou do caderno inserido no centro desta instrução de serviço.
O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o máximo número de rotação indicado na ferramenta eléctrica. Acessórios que girem mais rápido do que permitido, podem ser destruídos.
As ferramentas de fresagem ou outros acessórios devem encaixar perfeitamente na admissão da ferramenta (pinça de aperto) da sua ferramenta eléctrica. Ferramentas de trabalho, que não couberem exactamente na admissão da ferramenta da ferramenta eléctrica, giram irregularmente, vibram fortemente e podem levar à perda de controlo.
Só conduzir a ferramenta ligada contra a peça a ser trabalhada. Caso contrário há risco de um contragolpe se a ferramenta de aplicação se enganchar na peça a ser trabalhada.
As suas mãos não devem entrar na área de fresagem nem em contacto com a ferramenta de fresagem. Segurar o punho adicional ou a carcaça do motor com a outra mão. Se ambas as mãos estiverem a segurar a fresadora, não poderão ser feridas pela ferramenta de fresagem.
■ Jamais fresar objectos metálicos, nem pregos e parafusos. A ferramenta de fresa-gem pode ser danificada e provocar elevadas vibrações.
■ Ao executar trabalhos durante os quais podem ser atingidos cabos eléctricos ou o próprio cabo de rede deverá sempre segurar a ferramenta eléctrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também coloca peças de metal da ferramenta eléctrica sob tensão e leva a um choque eléctrico.
■ Utilize aparelhos detectores apropriados para detectar cabos de alimentação ou peça apoio da sua firma de abastecimento.
O contacto com cabos eléctricos pode provocar incêndio e choque eléctrico. O dano de uma linha de gás pode levar a uma explosão. Uma perfuração de um tubo de água provoca um dano material ou pode provocar um choque eléctrico.
Não utilizar fresas embotadas nem danificadas. Fresas embotadas ou danificadas causam elevada fricção, podem emperrar e levar a desequilíbrio.
■ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa através de dispositivos de fixação ou torno de bancada está mais fixo do que quando segurado com a mão.
- Não trabalhar material que contenha asbesto. Asbesto é cancerígeno.
■ Tomar medidas de protecção, se durante o trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, inflamáveis ou explosivos. Por exemplo: Alguns pós são considerados como sendo cancerígenos. Deverá usar-se uma máscara de protecção contra o pó e, se for possível, utilizar uma aspiração de pó/aparas.
■ Aguardar, até que a ferramenta eléctrica páre, antes de depositá-la. A ferramenta de aplicação pode se enganchar e levar à perda de controlo sobre a ferramenta eléctrica.
Não utilizar a ferramenta eléctrica se o cabo estiver danificado. Não entre em contacto com o cabo danificado e tire a ficha da tomada se o cabo for danificado durante o trabalho. Cabos danificados elevam o risco de um choque eléctrico.
Utilização de acordo com as disposições
O aparelho é destinado para fresar lados de madeira, plástico e materiais leves. Ele é apropriado para fresar ranhuras, perfís e orifícios oblongos, assim como para fresagem por cópia.
Montagem
■ Tirar a ficha da tomada antes do todos os trabalhos no aparelho.
Desmontar a unidade de accionamento (veja figura A
Para desmontar a unidade de accionamento 1, deverá abrir a alavanca de aperto 10 e girar o cesto de fresagem 2 com a marcação “▲” até chegar sobre o símbolo “■na unidade de accionamento. Em seguida, deverá puxar a unidade de accionamento 1 completamente para cima, girar a unidade de accionamento 1 no sentido contrário dos ponteiros do relógio até o fim e retirar a unidade de accionamento 1 do cesto de fresagem 2.
Selecção da fresa
De acordo com o processamento e destino de aplicação, estão à disposição ferramentas de fresagem dos diversos modelos e qualidades:
Ferramentas de fresagem de aço de corte rápido de alta potência (HSS) são apropriadas para trabalhar materiais macios, como p. ex. madeira macia e plástico.
Fresadoras com lâminas de metal duro (HM) são especialmente apropriadas para materiais duros e abrasivos, como p. ex. madeira de lei.
As ferramentas de fresagem originais do amplo programa de acessórios Bosch podem ser adquiridos no seu revendedor especializado.
Introduzir a fresa (veja as figuras B) C
■ Tirar a ficha da tomada antes do todos os trabalhos no aparelho.
- É recomendável usar luvas de protecção ao introduzir e substituir ferramentas.
Premir a tecla de bloqueio do veio 9 e mantê-la premida. Se necessário, deverá girar o veio manualmente, até o travamento engatar.
■ Só accionar a tecla de bloqueio do veio com o veio de rectificação parado.
Soltar a porca de capa 5 com a chave de forqueta 12 (largura da chave de 18 mm) por algumas voltas, mas não desatarraxar a porca de capa.
Aplicar a fresadora de modo que no mínimo 20 mm da haste da fresadora (comprimento da haste) seja introduzido.
Apertar a porca de capa 5 com a chave de forqueta 12 (largura da chave de 18 mm) e soltar a tecla de bloqueio do veio 9.
Não atarraxar a pinça de aperto com a porca de capa se não houver uma fresa inserida.
Substituir a pinça de aperto (veja figura D
De acordo com a fresa, podem ser utilizadas diferentes pinças de aperto, veja "Dados técnicos".
A pinça de aperto 13 deve estar apoiada com um pouco de folga sobre a porca de capa. A porca de capa com a pinça de aperto 5 deve ser fácil de montar. Se a porca de capa com pinça de aperto 5 estiver danificada, deverá ser substituída imediatamente.
Premir a tecla de bloqueio do veio 9 e mantê-la premida. Se necessário, deverá girar o veio manualmente, até o travamento engatar.
Desatarraxar a porca de capa com pinça de aperto 5.
Soltar a tecla de bloqueio do veio 9.
Limpar a admissão da pinça de aperto e a pinça de aperto 13 com um pincel macio ou soprar com ar comprimido.
Reaparafusar firmemente a porca de capa 5.
Não atarraxar a pinça de aperto com a porca de capa se não houver uma fresa inserida.
Montar a unidade de accionamento (veja figura E
Para a montagem da unidade de accionamento 1, deverá abrir a alavanca de aperto 10 e alinhar ambas as setas duplas da unidade de accionamento 1 e do cesto de fresagem 2. Introduzir a unidade de fresagem 1 no cesto de fresagem 2 e girar a unidade de accionamento 1 no sentido dos ponteiros do relógio, até a marcação “▲” no cesto de fresagem 2 mostrar para a linha sob o símbolo “■” da unidade de accionamento 1. Introduzir a unidade de accionamento 1 no cesto de fresagem 2.
Após terminar a montagem, deverá colocar o cesto de fresagem 2 com a marcação „▲“ sobre o símbolo „●da unidade de accionamento 1 e fechar a alavanca de aperto 10.
■ Após a montagem, deverá controlar sempre se a unidade de accionamento está firme no cesto de fresagem. A tensão prévia da alavanca de aperto pode ser alterada ajustando a porca.
Reajustar a alavanca de aperto
Para reajustar a força de aperto, deverá abrir a alavanca de aperto 10, girar a porca na alavanca de aperto com uma chave de forqueta (largura da chave de 8 mm) aprox. 45° no sentido dos ponteiros do relógio e fechar novamente a alavanca de aperto 10. Controlar se a unidade de accionamento 1 está firme. Não apertar demais a porca.
Colocação em funcionamento
Tenha em atenção a tensão de rede: A tensão da fonte de corrente deve coincidir com as indicações na palca de características do aparelho. Aparelhos com a indicação de 230 V também podem ser operados com 220 V.
Ligar e desligar
Para ligar o aparelho, deverá colocar o interruptor de ligar/desligar 11 na posição I.
Para desligar o aparelho, deverá colocar o interruptor de ligar/desligar 11 na posição 0 stellen.
Ajustar a profundidade de fresagem (veja figura F
■ O ajuste da profundidade de fresagem só deve ser realizada com a ferramenta eléctrica desligada.
Colocar a ferramenta eléctrica sobre a peça a ser trabalhada.
Abrir a alavanca de aperto 10, girar o cesto de fresagem 2 com a marcação “▲” sobre o símbolo e conduzir a unidade de accionamento lentamente para baixo, até a fresa entrar em contacto com a peça a ser trabalhada. Fixar a unidade de accionamento nesta posição, fechando a alavanca de aperto 10.
Ler o valor de medida na escala 8 e anotar o valor (compensação zero). Adicionar a profundidade de fresagem desejada a este valor.
Abrir a alavanca de aperto 10 e ajustar a unidade de accionamento neste valor de escala calculado. Girar o cesto de fresagem 2 com a marcação “▲” sobre o símbolo “#e fechar novamente a alavanca de aperto 10.
Controlar o ajuste da profundidade de fresagem através de um ensaio prático e corrigir se necessário.
Para o ajuste fino da profundidade de fresagem, deverá colocar a marcação “▲” da unidade de accionamento, com a alavanca de aperto 10, sobre o símbolo “♥ Ajustar a profundidade de fresagem desejada com a roda de ajuste 3. Em seguida, fechar a alavanca de aperto 10, para travar a unidade de accionamento seguramente no cesto de fresagem.
Instruções para o trabalho
Sentido de fresagem (veja figura G
Sempre deve ser fresado no sentido contrário da rotação da fresa (contra-rotação).
Ao fresar no sentido de rotação (sincronismo), é possível que a ferramenta eléctrica seja repentinamente arrancada das mãos do operador.
Processo de fresagem
Só utilizar a ferramenta eléctrica com o cesto de fresagem montado. A perda de controlo sobre a ferramenta eléctrica pode causar lesões.
■ Antes de iniciar o processo de fresagem, deverá verificar se a marcação “▲” do cesto de fresagem 2 está sobre o símbolo “da unidade de accionamento 1.
Nota: Tenha em consideração que a fresa 4 sobressai da placa de base 7. Não danificar o gabarito nem a peça a ser trabalhada.
Ajustar a profundidade de fresagem como descrito anteriormente.
Ligar a ferramenta eléctrica e conduzi-la no sentido do local a ser trabalhado.
Realizar o processo de fresagem com avanço uniforme.
Desligar a ferramenta eléctrica ao terminar o processo de fresagem. Não depositar a ferramenta eléctrica, antes que a fresa esteja parada.
Fresar com bucha copiadora
Com auxílio da bucha copiadora 14 é possível transferir contornos de modelos ou matrizes para peças a serem trabalhadas.
Introduzir a bucha copiadora 14 (veja figura H
Desatarraxar os quatro parafusos cilíndricos no lado inferior da placa de deslize 6 e retirar a placa de deslize 6. Colocar o anel de borracha 15, e em seguida a bucha copiadora 14, na placa de deslize redonda 16, como indicado na figura. Aparafusar a placa de deslize redonda 16 à placa de base 7, com os parafusos de cabeça chata fornecidos.
Ajustar/centrar a bucha copiadora (veja figura I)
Para que a distância entre o centro da fresa e o canto da bucha copiadora seja igual em todos os lugares, é possível, se necessário, centrar a bucha copiadora e a placa de deslize, uma em relação à outra.
Soltar os parafusos de fixação 17 por aprox. 2 voltas, de modo que a placa de deslize 16 possa ser movimentada livremente.
Introduzir o punção de centragem 18 na admissão de ferramentas, como indicado na figura. Atarraxar manualmente a porca de capa, de modo que o punção de centragem ainda possa ser movimentado livremente.
Alinhar o punção de centragem 18 e a manga copiadora 14, um em relação ao outro, deslocando levemente a placa de deslize 16.
Reapertar os parafusos de fixação 17 e remover o punção de centragem 18 da admissão da ferramenta.

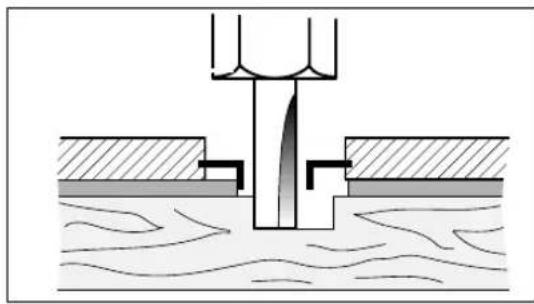

Processo de fresagem
Seleccionar uma fresa com um diâmetro menor do que o diâmetro interior da manga copiadora.
Encostar a ferramenta eléctrica com a manga copiadora 14, no gabarito.
Conduzir a ferramenta eléctrica, com a manga copiadora saliente, ao longo do gabarito, aplicando uma leve pressão.
Indicação: Devido à altura sobressalente altura da bucha copiadora, é necessário que a matriz tenha uma espessura mínima de 8 mm.
Fresar cantos e formas (veja figura K
Para fresar cantos ou formas sem o esbarro paralelo, é necessário que a ferramenta de fresar seja equipada com um batoque de guia ou com um rolamento de esferas.
Conduzir a ferramenta eléctrica, pelo lado, em direcção da peça a ser trabalhada, até o espi-gão de guia ou o rolamento de esferas da fresa-dora entrar em contacto com o lado da peça a ser trabalhada. Conduzir a ferramenta eléctrica ao longo do lado da peça a ser trabalhada e as-segurar um bom apoio angular. Uma pressão muito alta pode danificar a face da peça a ser trabalhada.
Fresar com esbarro paralelo (veja figura L
Fixar o limitador paralelo 20 no cesto de fresa-gem com o parafuso serrilhado 19.
Ajustar no limitador paralelo 21 a profundidade limite desejada com o parafuso de orelhas.
Conduzir a ferramenta eléctrica com avanço uniforme e pressão lateral, sobre o esbarro paralelo 20, ao longo do lado da peça a ser trabalhada.
Fresar com auxílio de guia (veja figura M)
O auxílio de guia 22 serve para fresar lados com fresas sem espiga de guia ou rolamento de esferas.
Fixar o auxílio de guia 22 no cesto de fresagem com o parafuso serrilhado 19.
Conduzir a ferramenta eléctrica, com avanço uniforme, ao longo do lado da peça a ser trabalhada.
Distância lateral
Para alterar a quantidade de material raspado é possível ajustar a distância lateral entre a peça a ser trabalhada e o rolo de guia no auxílio de guia.
Soltar o parafuso de orelhas 24, ajustar a distância lateral desejada, girando o parafuso de orelhas 23 e reapertar o parafuso de orelhas 24.
Altura
Ajustar o alinhamento vertical do auxílio de guia de acordo com a fresa utilizada e a espessura do material a ser trabalhado.
Soltar o parafuso serrilhado 19 no auxílio de guia, empurrar o auxílio de guia para a posição desejada e reapertar o parafuso serrilhado.
Montar a cobertura do cesto de fresagem (veja figura N
Remover a alavanca de aperto 10 para montar a cobertura do cesto de fresagem 25. Colocar a cobertura do cesto de fresagem 25, por cima, no cesto de fresagem 2 e reapertar a alavanca de aperto 10, de modo que, com a alavanca de aperto fechada, a unidade de accionamento 1 esteja firme dentro do cesto de fresagem.
Fresar com o cesto de fresagem angular (veja as figuras ☐) ☐
O cesto de fresagem 26 é especialmente apropriado para fresar ao longo de lados laminados, em locais de difícil acesso, para fresar ângulos especiais, assim como para chanfrar lados e faces.
Ao fresar lados e faces com o cesto de fresagem angular 26, é necessário que a fresadora esteja equipada com um espigão de guia ou com um rolamento de esferas.
A montagem do cesto de fresagem angular é realizada de acordo com as instruções para o cesto de fresagem 2.
Para obter ângulos exactos, o cesto de fresa-gem angular 26 possui entalhes em passos de 7,5°. A completa faixa de ajuste é de 75°, o cesto de fresa-gem angular pode ser inclinado 45° para frente e 30° para trás. Para ajustar o ângulo, deverá soltar ambos os parafusos de orelhas 27. Ajustar o ângulo desejado com auxílio da escala 28 e reapertar os parafusos de orelhas 27.
Fresar com placa de base, com punho e com adaptador de aspiração (veja figura R
A placa de deslize 32 pode ser montada ao invés da placa de deslize 6 e oferece um punho adicional 29, assim como a possibilidade de conectar uma aspiração de pó.
Desatarraxar os quatro parafusos cilíndricos no lado inferior da placa de deslize 6 e retirar a placa de deslize. Atarraxar a placa de deslize 32 à placa de base com os parafusos de cabeça chata, como indicado na figura.
Para conectar uma aspiração de pó, é necessário fixar o adaptador de aspiração 31 à placa de deslize 32 com os dois parafusos. Conectar uma mangueira de aspiração com um diâmetro de 19/35 mm ao adaptador de aspiração 31.
O adaptador de aspiração 31 deveria ser limpo regularmente, para assegurar uma aspiração optimizada.
Para processar lados, deverá utilizar adicionalmente a capa de aspiração 30. Montar a capa de aspiração como indicado na figura.
Para o processamento de superfícies lisas, deverá desmontar a capa de aspiração 30.
O aparelho pode ser ligado directamente à tomada de um aspirador universal Bosch com dispositivo de ligação por telecomando. Este começa automaticamente a funcionar, logo que o aparelho for ligado.
O aspirador de pó deve ser apropriado para o tipo de material a ser trabalhado.
Para aspirar pós extremamente nocivos à saúde, cancerígenos, pós secos, deverá utilizar um aspirador especial.
Manutenção e conservação
■ Tirar a ficha da tomada antes do todos os trabalhos no aparelho.
■ Manter a ferramenta eléctrica e as aberturas de ventilação da ferramenta eléctrica sempre limpas, para assegurar um trabalho bom e seguro.
Caso o aparelho venha a apresentar falhas, apesar de cuidadosos processos de fabricação e de controlo de qualidade, deve ser reparado por um serviço técnico autorizado para aparelhos eléctricos Bosch.
No caso de questões e encomendas de peças sobressalentes é imprescindível indicar o n° de produto de 10 dígitos que se encontra na placa de características do aparelho.
Eliminação
Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.
Só países da União Europeia:
Não deitar ferramentas eléctricas no lixo doméstico!
De acordo com a directiva européia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações
nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
Serviço pós-venda e assistência ao cliente
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
A nossa equipa de consultores Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
Tel.: +351 (021) 8 50 00 00
Fax: +351 (021) 8 51 10 96
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: +55 (0800) 70 45446
E-Mail: sac@bosch-sac.com.br
Reservado o direito a modificações
