| Tipo di prodotto | Fresatrice (router) |
| Marca | Bosch |
| Modello | GKF 600 Professional |
| Potenza assorbita nominale | 600 W |
| Velocità a vuoto | 33 000 giri/min |
| Portautensile | 6 mm, 8 mm, 1/4" (Regno Unito) |
| Peso (secondo EPTA 01/2003) | 1,5 kg |
| Classe di protezione | II (doppio isolamento) |
| Livello di pressione sonora | 84 dB(A) |
| Livello di potenza sonora | 95 dB(A) | Incertezza K = 3 dB |
| Valore di emissione vibratoria (EN 60745) | ah = 4,5 m/s² | K = 1,5 m/s² |
| Applicazioni | Fresatura di bordi, scanalature, profili, copiatura |
| Materiali lavorabili | Legno, materie plastiche, materiali da costruzione leggeri |
| Sistema di serraggio | Pinza di serraggio con dado a raccordo |
| Regolazione di profondità | Manopola di regolazione e graduazione |
| Guida parallela | Sì, regolabile |
| Anello di copiatura | Sì (accessorio) |
| Barella per fresatura angolare | Sì (accessorio, inclinazione 75°) |
| Aspirazione polvere | Adattatore di aspirazione e carter disponibili (accessori) |
| Interruttore | Accensione/Spegnimento (I/0) |
| Manutenzione e pulizia | Pulire regolarmente le fessure di ventilazione e le pinze di serraggio |
| Sicurezza | Scollegare prima di interventi, indossare protezioni acustiche, utilizzare rilevatori di cavi |
| Pezzi di ricambio | Disponibili tramite assistenza autorizzata Bosch (numero articolo richiesto) |
Domande frequenti - GKF 600 Professional BOSCH
Domande degli utenti su GKF 600 Professional BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Router in formato PDF gratuitamente! Trova il tuo manuale GKF 600 Professional - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GKF 600 Professional del marchio BOSCH.

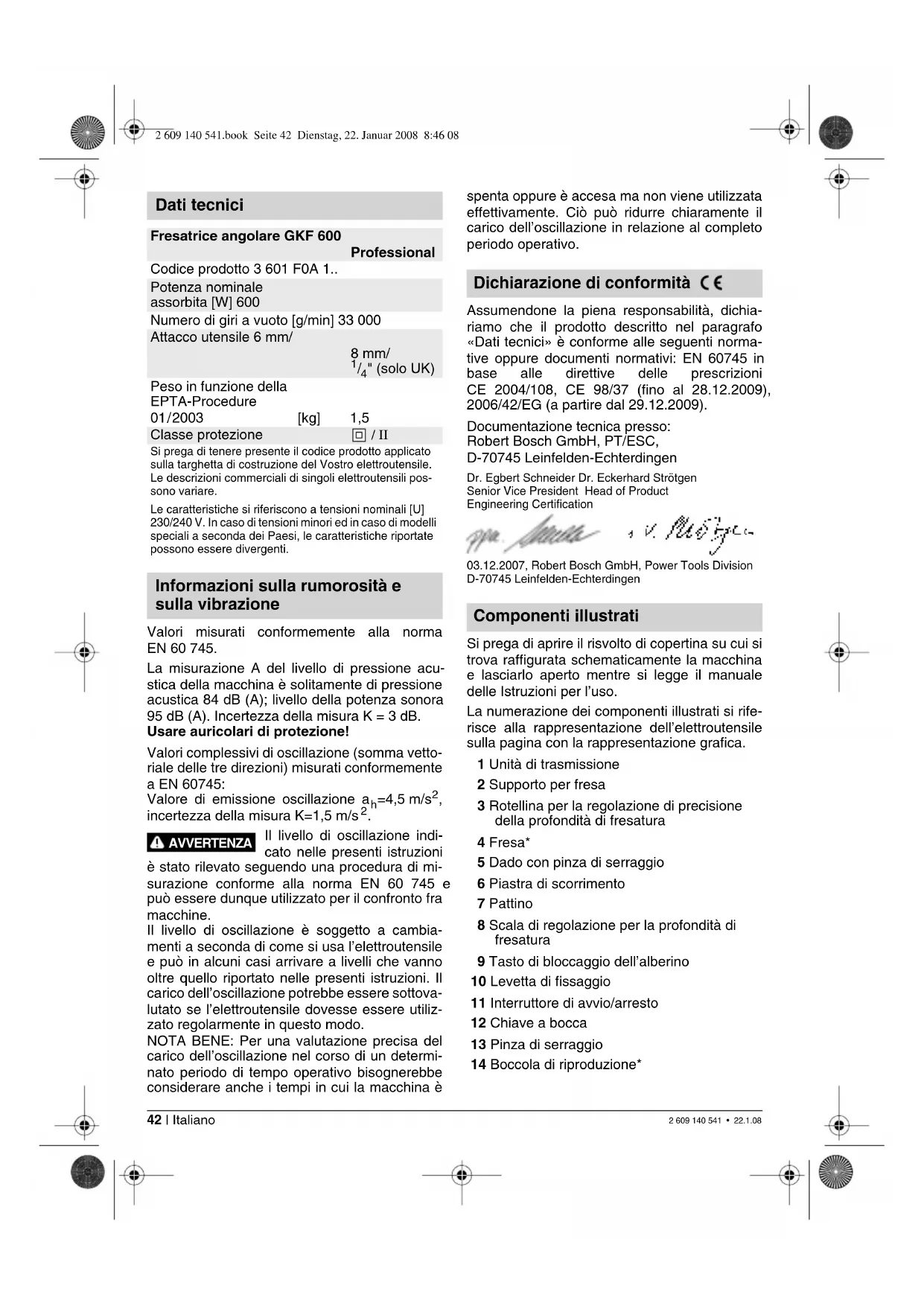

MANUALE UTENTE GKF 600 Professional BOSCH
Istruzioni originali
Fresatrice angolare GKF 600
Professional
Codice prodotto 3 601 F0A 1..
Potenza nominale
assorbita [W] 600
Numero di giri a vuoto [g/min] 33 000
Attacco utensile 6 mm/
8 mm/ ^1/_4 " (solo UK)
Peso in funzione della
EPTA-Procedure
01/2003
[kg] 1,5
Classe protezione
回 / II
Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare.
Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.
Informazioni sulla rumorosità e sulla vibrazione
Valori misurati conformemente alla norma EN 60 745.
La misurazione A del livello di pressione acustica della macchina è solitamente di pressione acustica 84 dB (A); livello della potenza sonora 95 dB (A). Incertezza della misura K = 3 dB.
Usare auricolari di protezione!
Valori complessivi di oscillazione (somma vettoriale delle tre direzioni) misurati conformemente a EN 60745:
Valore di emissione oscillazione a_h=4,5 m/s^2 , incertezza della misura K=1,5 m/s^2 .
AVVERTENZA
Il livello di oscillazione indicato nelle presenti istruzioni
è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60 745 e può essere dunque utilizzato per il confronto fra macchine.
Il livello di oscillazione è soggetto a cambiamenti a seconda di come si usa l'elettroutensile e può in alcuni casi arrivare a livelli che vanno oltre quello riportato nelle presenti istruzioni. Il carico dell'oscillazione potrebbe essere sottovalutato se l'elettroutensile dovesse essere utilizzato regolarmente in questo modo.
NOTA BENE: Per una valutazione precisa del carico dell'oscillazione nel corso di un determinato periodo di tempo operativo bisognerebbe considerare anche i tempi in cui la macchina è spenta oppure è accesa ma non viene utilizzata effettivamente. Ciò può ridurre chiaramente il carico dell'oscillazione in relazione al completo periodo operativo.
Dichiarazione di conformità (€
Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nel paragrafo «Dati tecnici» è conforme alle seguenti normative oppure documenti normativi: EN 60745 in base alle direttive delle prescrizioni CE 2004/108, CE 98/37 (fino al 28.12.2009), 2006/42/EG (a partire dal 29.12.2009).
Documentazione tecnica presso:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Si prega di aprire il risvolto di copertina su cui si trova raffigurata schematicamente la macchina e lasciarlo aperto mentre si legge il manuale delle Istruzioni per l'uso.
La numerazione dei componenti illustrati si riferisce alla rappresentazione dell'elettroutensile sulla pagina con la rappresentazione grafica.
1 Unità di trasmissione
2 Supporto per fresa
3 Rotellina per la regolazione di precisione della profondità di fresatura
4 Fresa*
5 Dado con pinza di serraggio
6 Piastra di scorrimento
7 Pattino
8 Scala di regolazione per la profondità di fresatura
9 Tasto di bloccaggio dell'alberino
10 Levetta di fissaggio
11 Interruttore di avvio/arresto
12 Chiave a bocca
13 Pinza di serraggio
14 Boccola di riproduzione*
15 Anello di gomma
16 Piastra di scorrimento rotonda*
17 Vite di fissaggio per la piastra di scorrimento (4 x)
18 Spina di centraggio*
19 Vite a testa zigrinata per fissaggio della battuta di guida
20 Guida parallela
21 Vite ad alette per guida parallela
22 Supporto di guida
23 Vite ad alette per regolazione orizzontale della supporto guida
24 Vite ad alette per fissaggio della regolazione orizzontale
25 Coperchio del supporto per fresa*
26 Supporto per fresa angolare*
27 Vite ad alette per spostamento angolare
28 Scala per regolazione dell'angolo di fresatura
29 Maniglia*
30 Cuffia con raccordo per l'aspirazione*
31 Adattatore per l'aspirazione*
32 Piastra di scorrimento con impugnatura e adattatore per l'aspirazione*
* L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard!
Per la Vostra sicurezza
Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Conservare tutte le istruzioni di sicurezza e le indicazioni operative per ogni esigenza futura.
Inoltre è necessario attenersi alle istruzioni generali di sicurezza contenute nel manualetto fornito a corredo o che si trova inserito nel presente libretto delle istruzioni per l'uso.
Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio che giri più rapidamente di quanto consentito può essere pericoloso
Gli utensili per fresatrice ed ogni altro accessorio opzionale devono adattarsi perfettamente al mandrino portautensile (pinza portautensile) dell'elettroutensile in dotazione. Portautensili ed accessori che non si adattino perfettamente al mandrino portautensile dell'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.
■ Avvicinare l'elettroutensile alla superficie in lavorazione soltanto quando è in azione. In caso contrario vi è il pericolo di provocare un contraccolpo se l'utensile ad innesto si inceppa nel pezzo in lavorazione.
■ Mai avvicinare le mani alla zona operativa di fresatura e neppure alla fresatrice. Utilizzare la seconda mano per afferrare l'impugnatura supplementare oppure la carcassa del motore. Tenendo la fresatrice con entrambe le mani si evita che l'utensile fresa possa risultare pericoloso per le mani.
■ Mai fresare su oggetti metallici, chiodi oppure viti. La fresatrice può subire dei danni e provocare un aumento delle vibrazioni.
■ Quando si eseguono lavori in cui vi è pericolo che l'accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico dell'elettroutensile stesso, operare con l'elettroutensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche parti in metallo dell'elettroutensile provocando quindi una scossa elettrica.
■ Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice.
Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.
■ Non utilizzare frese consumate o danneggiate. Frese consumate o danneggiate causano un elevato attrito, possono rimanere bloccate e causano squilibrio.
■ Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
■ Non lavorare mai materiali contenenti amianto. L'amianto è ritenuto materiale cancerogeno.
■ Prendere dei provvedimenti appropriati in caso che durante il lavoro dovessero svilupparsi polveri dannose per la salute, infiammabili oppure esplosive. Ad esempio: Alcune polveri sono considerate cancerogene. Indossare una maschera di protezione contro la polvere ed utilizzare, in caso di attacco disponibile, un'aspirazione polvere/aspirazione trucioli.
■ Prima si posarlo, attendere fino a quando l'elettroutensile si sarà fermato completamente. In caso contrario vi è il pericolo che l'utensile accessorio possa restare agganciato e provocare la perdita di controllo sull'elettroutensile.
■ Mai utilizzare l'elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso si dovesse danneggiare il cavo mentre si lavora. Cavi danneggiati aumentano il rischio di una scossa di corrente elettrica.
Uso conforme alle norme
La macchina è ideale per eseguire fresature di spigoli nel legno, nella materia plastica e in materiali leggeri da costruzione. Essa è anche adatta per fresature di scanalature, profilati e fori longitudinali ed anche per la riproduzione di una fresatura.
Montaggio
■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.
Smontaggio dell'unità di trasmissione (vedere figura A)
Per smontare l'unità di trasmissione 1, aprire la levetta di fissaggio 10 e ruotare il supporto per fresa 2 con la marcatura «▲» sul simbolo «■» sull'unità di trasmissione. Tirare dunque l'unità di trasmissione 1 verso l'alto fino all'arresto, ruotare l'unità di trasmissione 1 in senso antiorario fino alla battuta di arresto ed estrarre l'unità di trasmissione 1 dal supporto per fresa 2.
Selezione dell'utensile per fresatrice
A seconda del tipo di lavoro che si vuole eseguire e del campo di applicazione sono disponibili utensili per fresatrice dai tipi più svariati e con diversi livelli di qualità:
Utensili per fresatrice in acciaio extrarapido ad alta prestazione (HSS) sono adatti per la lavorazione di materiali morbidi come p. es. legname tenero e materiali sintetici.
Frese in acciaio duro (HM) sono adatti in modo particolare per la lavorazione di materiali duri ed abrasivi come p. es. legname duro.
Gli utensili per fresatrice compresi nella vasta gamma del programma per accessori della Bosch sono disponibili presso il Vostro rivenditore specializzato.
Applicazione della fresa (vedere illustrazioni B) C
■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.
■ Per eseguire operazioni di applicazione o di sostituzione della fresa si raccomanda di mettere guanti di protezione.
Smontare l'unità di trasmissione come descritto nel rispettivo paragrafo.
Premere il tasto di bloccaggio alberino 9 e tenerlo premuto. Eventualmente, ruotare a mano il mandrino fino a far incastrare in posizione l'arresto.
■ Azionare il tasto di bloccaggio dell'alberino solo quando l'alberino è fermo.
Utilizzando una chiave fissa 12 (misura 18 mm) allentare il dado 5 di alcuni giri senza comunque svitare completamente il dado.
Applicare la fresa in modo tale che il gambo della fresa si trovi inserito per almeno 20 mm (lunghezza del gambo).
Utilizzando la chiave fissa 12 (misura 18 mm) avvitare forte il dado con pinza portautensili 5 e rilasciare il tasto di bloccaggio dell'alberino 9.
Non stringere mai forte la pinza portautensili con il dado con pinza di serraggio fintanto che non vi sia stata montata nessuna fresa.
Sostituzione della pinza di serraggio (vedere figura D)
A seconda delle frese utilizzate è possibile impiegare diversi tipi di pinze di serraggio, vedere «Dati tecnici».
La pinza di serraggio 13 inserita nel dado con pinza di serraggio deve avere un certo gioco. Il dado con pinza portautensili 5 deve poter essere montato con facilità. Qualora il dado con pinza portautensili 5 dovesse essere danneggiato, sostituirlo subito.
Premere il tasto di bloccaggio alberino 9 e tenerlo premuto. Eventualmente, ruotare a mano il mandrino fino a far incastrare in posizione l'arresto.
Svitare completamente il dado con pinza portautensili 5.
Rilasciare il tasto di bloccaggio dell'alberino 9.
Pulire l'attacco della pinza di serraggio e la pinza di serraggio 13 utilizzando un pennello morbido oppure soffiando aria compressa.
Stringere di nuovo bene il dado con pinza di serraggio 5.
Non stringere mai forte la pinza portautensili con il dado con pinza di serraggio fintanto che non vi sia stata montata nessuna fresa.
Montaggio dell'unità di trasmissione (vedere figura E)
Per il montaggio dell'unità di trasmissione 1 aprire la levetta di fissaggio 10 e regolare le due doppie frecce sull'unità di trasmissione 1 facendole corrispondere con quelle sul supporto per fresa 2. Spingere l'unità di trasmissione 1 nel supporto per fresa 2 e ruotare l'unità di trasmissione 1 in senso orario fino a quando la marcatura «▲» sul supporto per fresa 2 arriverà ad indicare sulla linea sotto il simbolo «■sull'unità di trasmissione 1. Spingere l'unità di trasmissione 1 nel supporto per fresa 2.
Una volta terminato il montaggio, mettere il supporto per fresa 2 con la marcatura «▲» sul simbolo «■dell'unità di trasmissione 1 e chiudere la levetta di fissaggio 10.
■ Dopo ogni montaggio, controllare sempre che l'unità di trasmissione si trovi ben fissa nel supporto per fresa. La tensione della levetta di fissaggio può essere modificata regolando la madrevite.
Modifica della regolazione della levetta di fissaggio
Per modificare la tensione, aprire la levetta di fissaggio 10 e utilizzando una chiave fissa (misura 8 mm) ruotare la madrevite alla levetta di fissaggio ca. 45° in senso orario e chiudere quindi di nuovo la levetta di fissaggio 10. Accertarsi che l'unità di trasmissione 1 venga bloccata bene. Non avvitare troppo forte la vite di serraggio.
Messa in servizio
Osservare la tensione di rete: La tensione della rete deve corrispondere a quella riportata sulla targhetta della macchina. Le macchine con l'indicazione di 230 V possono essere collegate anche alla rete di 220 V.
Avvio/arresto
Per la messa in esercizio della macchina, mettere l'interruttore avvio/arresto 11 su I.
Per arrestare la macchina, mettere l'interruttore avvio/arresto 11 su 0.
Regolazione della profondità di fresatura (vedere figura F
■ La regolazione della profondità di fresatura può avvenire esclusivamente quando l'elet-troutensile è spento.
Applicare l'elettroutensile sul pezzo che si vuole sottoporre a lavorazione.
Aprire la levetta di fissaggio 10, ruotare il supporto per fresa 2 con la marcatura «▲» sul simbolo «■» e spostare l'unità di trasmissione lentamente verso il basso fino a far toccare la fresa sul pezzo in lavorazione. Bloccare l'unità di trasmissione in questa posizione chiudendo la levetta di fissaggio 10.
Rilevare il valore misurato alla scala 8 ed annotare tale valore (taratura a zero). Aggiungere a questo valore la profondità della fresatura richiesta.
Aprire la levetta di fissaggio 10 e regolare l'unità di trasmissione sul valore scala calcolato. Ruotare il supporto per fresa 2 con la marcatura «▲» sul simbolo «he» e chiudere di nuovo la levetta di fissaggio 10.
Controllare la profondità di fresatura regolata sulla macchina eseguendo una prova pratica e, se il caso, correggerla.
Per una regolazione di precisione della profondità di fresatura, aprire la levetta di fissaggio 10 e posizionare l'unità di trasmissione con la marcatura «▲» sul simbolo «♡». Operando con la rotellina di regolazione 3 regolare la profondità di fresatura richiesta. Chiudere quindi la levetta di fissaggio 10 in modo da bloccare l'unità di trasmissione saldamente nel supporto per fresa.
Istruzioni per il lavoro
Direzione di fresatura (vedere figura G
La fresatura avviene sempre nel senso di rotazione contrario a quello della fresa (fresatura bidirezionale).
In caso di fresatura nel senso di rotazione (fresatura concorde) l'elettroutensile può essere sbalzato dalla mano dell'operatore.
Operazione di fresatura
Utilizzare l'elettroutensile unicamente con il supporto per fresa montato. La perdita del controllo dell'elettroutensile può comportare il pericolo di incidenti.
■ Prima di iniziare l'operazione di fresatura, accertarsi che il supporto per fresa 2 con la marcatura «▲» si trovi sul simbolo 🔒» sull'unità di trasmissione 1.
Avviso: Considerare che la fresa 4 sporge sempre dal pattino 7. Attenzione a non danneggiare la dima oppure il pezzo in lavorazione.
Regolare prima la profondità di fresatura procedendo come da descrizione precedente.
Accendere l'elettroutensile ed avvicinarlo al punto che deve essere lavorato.
Eseguire l'operazione di fresatura operando con un avanzamento uniforme.
Una volta conclusa l'operazione di fresatura, spegnere l'elettroutensile. Mai poggiare l'elet-troutensile prima che la fresa impiegata non si sia fermata completamente.
Fresature eseguite con boccola di riproduzione
Impiegando la boccola di riproduzione 14 è possibile trasmettere sul pezzo in lavorazione profili di modelli oppure di dime a disposizione.
Applicare la boccola di riproduzione 14 (vedere figura H)
Svitare completamente le quattro viti a testa cilindrica alla parte inferiore del pattino 6 e rimuovere il pattino 6. Applicare prima l'anello di gomma 15 e poi la boccola di riproduzione 14 nella piastra di scorrimento rotonda 16 procedendo come da illustrazione. Avvitare bene la piastra di scorrimento rotonda 16 sul pattino 7 utilizzando le viti a testa piatta in dotazione.
Regolazione/centraggio della boccola di riproduzione (vedere figura 1)
In modo da garantire che la distanza dal centro della fresa rispetto al bordo della boccola di riproduzione sia sempre dappertutto identica, se necessario, è possibile regolare reciprocamente la boccola di riproduzione e la piastra di scorri- mento.
Allentare le viti di fissaggio 17 di ca. 2 giri in modo che la piastra di scorrimento 16 possa essere spostata liberamente.
Applicare la spina di centraggio 18 nel mandrino portautensile come indicato nell'illustrazione. Stringere bene il dado di bloccaggio manualmente in modo che la spina di centraggio possa essere spostata liberamente.
Allineare reciprocamente la spina di centraggio 18 e la boccola di riproduzione 14 spostando leggermente la piastra di scorrimento 16.
Avvitare di nuovo forte le viti di fissaggio 17 e togliere la spina di centraggio 18 dal mandrino portautensile.

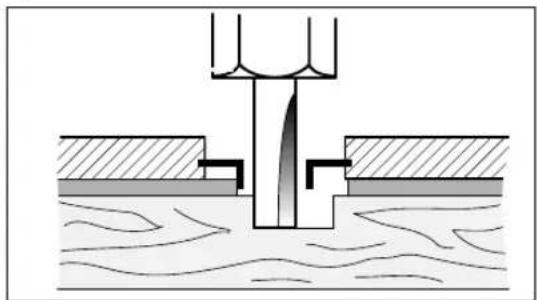

Operazione di fresatura
Scegliere una fresa con un diametro che sia minore del diametro interno della boccola di riproduzione.
Applicare l'elettroutensile con la boccola di riproduzione 14 sulla sagoma.
Operare con l'elettroutensile con boccola di riproduzione sporgente spingendolo lungo la sagoma esercitando una leggere pressione laterale.
Nota bene: Per via dell'altezza sporgente della boccola di riproduzione, la dima deve avere uno spessore di almeno 8 mm.
Fresatura di bordi o di forme (vedere figura K
In caso di fresatura di spigoli o di forme senza guida parallela, l'utensile fresa deve essere munito di un perno di guida oppure di un cuscinetto a sfere.
Avvicinare lateralmente l'elettroutensile al pezzo in lavorazione fino a far poggiare sul bordo del pezzo in lavorazione il perno di guida o il cuscinetto a sfere della fresa. Spingere l'elet-troutensile lungo il bordo del pezzo in lavorazione accertandosi che l'appoggio sia a squadro. Una pressione troppo forte può danneggiare il bordo del pezzo in lavorazione.
Fresature eseguite con la guida parallela (vedere figura L)
Fissare la guida parallela 20 al supporto per fresa con la vite a testa zigrinata 19.
Operando con la vite ad alette della guida parallela 21 regolare la profondità di battuta richiesta.
Operare con l'elettroutensile spingendolo in maniera regolare in avanti lungo il bordo del pezzo in lavorazione esercitando una pressione laterale sulla guida parallela 20.
Lavori di fresatura con supporto guida (vedere figura M)
L'aiuto di guida 22 serve per lavori di fresatura di bordi con frese senza perno di guida o cuscinetto a sfere.
Fissare il supporto di guida 22 al supporto per fresa con la vite a testa zigrinata 19.
Esercitando una pressione uniforme, operare con l'elettroutensile spingendolo lungo il bordo del pezzo in lavorazione.
Distanza laterale
Per modificare la quantità dell'asportazione di materiale è possibile regolare la distanza laterale tra il pezzo in lavorazione ed il rullo di guida del supporto guida.
Allentare la vite ad alette 24, regolare il distanza laterale richiesta ruotando la vite ad alette 23 e riavvitare di nuovo forte la vite ad alette 24.
Altezza
A seconda della fresa in uso e dello spessore del pezzo in lavorazione, regolare la posizione verticale del supporto guida.
Allentare la vite a testa zigrinata 19 del supporto di guida, spingere il supporto di guida alla posizione richiesta e stringere di nuovo bene la vite a testa zigrinata.
Montaggio del coperchio del supporto per fresa (vedere figura N
Per il montaggio del coperchio del supporto per fresa 25 rimuovere la levetta di fissaggio 10. Applicare il coperchio del supporto per fresa 25 dalla parte superiore sul supporto per fresa 2 e stringere di nuovo la levetta di fissaggio 10 in modo che l'unità di trasmissione 1 sia ben fissa nel supporto per fresa quando la levetta di fissaggio è chiusa.
Lavori di fresatura con il supporto per fresa angolare (vedere illustrazioni ☐) ☐
Il supporto per fresa angolare 26 è particolarmente adatta per lavori di fresatura a filo in punti di difficile accesso di bordi laminati, per la fresatura di angoli speciali e per la smussatura di bordi.
In caso di lavori di fresatura con il supporto per fresa angolare 26 la fresa deve essere provvista di un perno di guida oppure di un cuscinetto a sfere.
Il montaggio del supporto per fresa angolare avviene secondo le istruzioni relative al supporto per fresa 2.
Per poter realizzare angoli precisi, il supporto per fresa angolare 26 può essere regolata a scatti da 7,5°. Il campo completo di regolazione corrisponde a 75°; il supporto per fresa angolare può essere inclinata 45° in avanti e 30° all'indietro. Per la regolazione dell'angolo allentare entrambe le viti ad alette 27. Regolare l'angolo richiesto utilizzando la scala 28 ed avvitare di nuovo forte le viti ad alette 27.
Lavori di fresatura con piastra di scorrimento con impugnatura ed adattatore per l'aspirazione (vedere figura R)
La piastra di scorrimento 32 può essere montata al posto della piastra di scorrimento 6 e dispone di un'ulteriore impugnatura 29 ed anche della possibilità di collegamento di un'aspirazione polvere.
Svitare completamente le quattro viti a testa cilindrica alla parte inferiore della piastra di scorrimento 6 e rimuovere il pattino. Avvitare la piastra di scorrimento 32 al pattino procedendo come indicato nell'illustrazione ed utilizzando le vite a testa piatta in dotazione.
Per poter collegare un'aspirazione polvere, avvitare l'adattatore per l'aspirazione 31 alla piastra di scorrimento 32 utilizzando le due viti.
Collegare un tubo di aspirazione con un diametro di 19/35 mm all'adattatore per l'aspirazione 31.
Per poter garantire un'aspirazione ottimale è necessario pulire regolarmente l'adattatore per l'aspirazione 31.
Per la lavorazione di bordi utilizzare esclusivamente la cuffia con raccordo per l'aspirazione 30. Montarla procedendo come da illustrazione.
Per la lavorazione di superfici piane lisce, smontare la cuffia con raccordo per l'aspirazione 30.
La macchina può essere collegata direttamente ad un aspiratore multiuso della Bosch munito di dispositivo automatico di teleinserimento. Questo entra automaticamente in azione al momento in cui si avvia la macchina.
L'aspirazione polvere deve essere adatta all'aspirazione del tipo di materiale in lavorazione.
In caso di polveri particolarmente dannose per la salute, cancerogene ed asciutte, utilizzare aspiratori professionali speciali.
Manutenzione e pulizia
■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.
■ Per poter lavorare bene ed in maniera sicura, mantenere sempre pulito l'elettroutensile e le feritoie di ventilazione.
Se nonostante gli accurati procedimenti di produzione e di controllo la macchina dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.
In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione della macchina!
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.
Solo per i Paesi della CE:
Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elet-troutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.
Servizio di assistenza ed assistenza clienti
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:
www.bosch-pt.com
Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.
Italia
Robert Bosch S.p.A.
Via Giovanni da Udine 15
20156 Milano
Tel.: +39 (02) 36 96 26 63
Fax: +39 (02) 36 96 26 62
Tel. Filo diretto con Bosch: +39 (02) 36 96 23 14
www.Bosch.it
Svizzera
Tel.: +41 (044) 8 47 15 13
Fax: +41 (044) 8 47 15 53
Con riserva di modifiche
