| Produkttype | Overfræser (router) |
| Mærke | Bosch |
| Model | GKF 600 Professional |
| Nominel optaget effekt | 600 W |
| Tomgangshastighed | 33.000 o/min |
| Værktøjsholder | 6 mm, 8 mm, 1/4" (Storbritannien) |
| Vægt (ifølge EPTA 01/2003) | 1,5 kg |
| Beskyttelsesklasse | II (dobbelt isolering) |
| Lydtryksniveau | 84 dB(A) |
| Lydeffektniveau | 95 dB(A) | Usikkerhed K = 3 dB |
| Vibrationsemissionsværdi (EN 60745) | ah = 4,5 m/s² | K = 1,5 m/s² |
| Anvendelser | Kantfræsning, riller, profiler, kopiering |
| Bearbejdningsmaterialer | Træ, plast, lette byggematerialer |
| Spændesystem | Spændepatron med tilslutningsmøtrik |
| Dybdeindstilling | Indstillingshjul og skala |
| Parallelanslag | Ja, justerbar |
| Kopierring | Ja (tilbehør) |
| Vinkelfræsevugge | Ja (tilbehør, hældning 75°) |
| Støvudsugning | Sugadapter og kappe tilgængelig (tilbehør) |
| Afbryder | Tænd/Sluk (I/0) |
| Vedligeholdelse og rengøring | Rengør regelmæssigt ventilationsåbninger og spændepatroner |
| Sikkerhed | Afbryd før indgreb, brug høreværn, brug kabeldetektorer |
| Reservedele | Fås via autoriseret Bosch serviceværksted (artikelnummer kræves) |
Ofte stillede spørgsmål - GKF 600 Professional BOSCH
Brugerspørgsmål om GKF 600 Professional BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Router i PDF-format gratis! Find din vejledning GKF 600 Professional - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GKF 600 Professional af mærket BOSCH.
BRUGSANVISNING GKF 600 Professional BOSCH
Værktøjsholder 6 mm/
8 mm/ ^1/_4 " (kun UK)
Vægt svarer til EPTA-
Procedure 01/2003 [kg] 1,5
Isolationsklasse ☐ / II

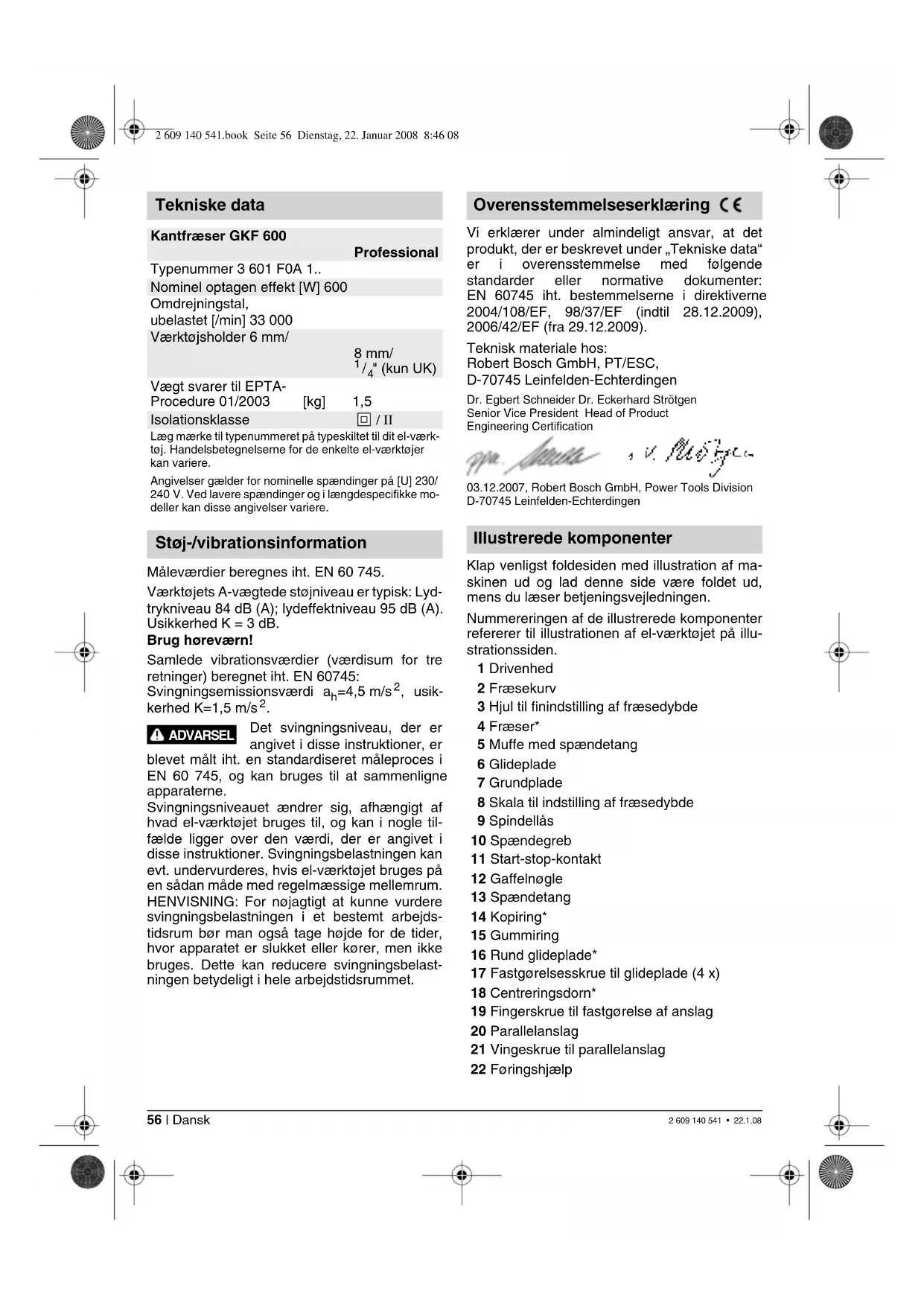

Læg mærke til typenummeret på typeskiltet til dit el-værktøj. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.
Angivelser gælder for nominelle spændinger på [U] 230/240 V. Ved lavere spændinger og i længdespecifikke modeller kan disse angivelser variere.
Støj-/vibrationsinformation
Måleværdier beregnes iht. EN 60 745.
Værktøjets A-vægtede støjniveau er typisk: Lydtrykniveau 84 dB (A); lydeffektniveau 95 dB (A). Usikkerhed K = 3 dB.
Brug høreværn!
Samlede vibrationsværdier (værdisum for tre retninger) beregnet iht. EN 60745:
Svingningsemissionsværdi a_h=4,5 m/s^2 , usikkerhed K=1,5 m/s^2 .
ADVARSEL
Det svingningsniveau, der er angivet i disse instruktioner, er
blevet målt iht. en standardiseret måleproces i EN 60 745, og kan bruges til at sammenligne apparaterne.
Svingningsniveauet ændrer sig, afhængigt af hvad el-værktøjet bruges til, og kan i nogle tilfælde ligger over den værdi, der er angivet i disse instruktioner. Svingningsbelastningen kan evt. undervurderes, hvis el-værktøjet bruges på en sådan måde med regelmæssige mellemrum. HENVISNING: For nøjagtigt at kunne vurdere svingningsbelastningen i et bestemt arbejdstidsrum bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.
Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“ er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2004/108/EF, 98/37/EF (indtil 28.12.2009), 2006/42/EF (fra 29.12.2009).
Klap venligst foldesiden med illustration af ma- skinen ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.
1 Drivenhed
2 Fræsekurv
3 Hjul til finindstilling af fræsedybde
4 Fræser*
5 Muffe med spændetang
6 Glideplade
7 Grundplade
8 Skala til indstilling af fræsedybde
9 Spindellås
10 Spændegreb
11 Start-stop-kontakt
12 Gaffelnøgle
13 Spændetang
14 Kopiring*
15 Gummiring
16 Rund glideplade*
17 Fastgørelsesskrue til glideplade (4 x)
18 Centreringsdorn*
19 Fingerskrue til fastgørelse af anslag
20 Parallelanslag
21 Vingeskrue til parallelanslag
22 Føringshjælp
23 Vingeskrue til vandret indstilling af føringshjælp
24 Vingeskrue til fastgørelse af vandret indstilling
25 Fræsekurvbeskyttelse*
26 Vinkelfræsekurv*
27 Vingeskrue til vinkelindstilling
28 Skala for fræsevinkelindstilling
29 Håndgreb*
30 Opsugningsklokke*
31 Opsugningsadapter*
32 Glideplade med håndgreb og opsugningsadapter*
* Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen.
Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle sikkerhedsforskrifter og instrukser til senere brug.
Desuden skal de almindelige sikkerhedsforskrifter overholdes, der findes enten i vedlagte hæfte eller i et hæfte i midten af nærværende betjeningsvejledning.
Den tilladte hastighed for indsatsværktøjet skal mindst være så høj som den max. hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan blive ødelagt.
Fræseværktøj eller andet tilbehør skal passe nøjagtigt værktøjsholderen (spænetang) på dit el-værktøj. Indsatsværktøj, der ikke passer nøjagtigt i el-værktøjets værktøjsholder, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man taber kontrollen.
El-værktøjet skal altid være tændt, når det føres hen til emnet. Ellers er der fare for til-bageslag, hvis indsatsværktøjet sætter sig fast i emnet.
■ Hold fingrene væk fra fræseområdet og fræseværktøjet. Hold ekstragrebet eller motorhuset med den anden hånd. Holdes fræseren med begge hænder, kan disse ikke kvæstes af fræseværktøjet.
■ Fræs aldrig hen over metalgenstande, som eller skruer. Fræseværktøjet kan beskadiges og føre til øgede vibrationer.
■ Hold altid kun el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller værktøjets eget kabel. Kontakt med en spændingsførende ledning sætter også metaldele under spænding, hvilket fører til elektrisk stød.
■ Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab.
Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød.
■ Anvend ikke uskarpe eller beskadigede fræsere. Uskarpe eller beskadigede fræsere fører til øget friktion, kan komme i klemme og fører til ubalance.
■ Sikre emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.
■ Bearbejd ikke asbestholdigt materiale. Asbest gælder som kræftfremkaldende.
Træf de nødvendige foranstaltninger, hvis sundhedsskadeligt, brændbart eller eksplosivt støv kan opstå under arbejdet. F.eks.: Noget støv kan være kræftfremkaldende. Brug en støvbeskyttelsesmaske og hvis den kan tilsluttes, en støv-/spåneopsugning.
El-værktøjet må først lægges fra, när det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.
El-værktøjet må ikke benyttes, hvis ledningen er beskadiget. Berør ikke den beskadigede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede ledninger øger risikoen for elektrisk stød.
Maskinen er beregnet til at fræse kanter i træ, kunststof og lette byggematerialer. Den er også egnet til at fræse noter, profiler og lange huller samt til at fræse med kopiring.
Montering
■ Træk stikket ud, før der arbejdes på maskinen.
Demontering af drivenhed (se billede A
Åbn til demontering af drivenheden 1 spændarmen 10 og drej fræsekurven 2 med markeringen „▲“ hen på symbolet „■på drivenheden.
Træk herefter drivenheden 1 helt op, drej drivenheden 1 helt mod venstre og træk drivenheden 1 ud af fræsekurven 2.
Valg af fræser
Fræseværktøj findes i forskellige udførelser og kvaliteter, som skal vælges afhængigt af bearbejdning og formål:
Fræseværktøj af „highspeed“-stål (HSS) er egnet til fræsning af bløde materialer som f.eks. blødt træ og kunststof.
Fræser med hårdmetalskær (HM) er især velegnet til hårde og porøse materialer som f.eks. hårdt træ.
Originalt fræseværktøj fra det omfangsrige Bosch-tilbehørsprogram kan købes hos din forhandler.
Isætning af fræser (se billede B) C
■ Træk stikket ud, før der arbejdes på maskinen.
Det anbefales at bruge beskyttelseshandsker, når fræseværktøj skal sættes i og skiftes.
Demontér drivenheden som beskrevet i det pågældende afsnit.
Tryk tasten til spindellåsen 9 og hold den trykket ned. Drej evt. spindlen med hånden, til låsen falder i hak.
■ Aktivér kun spindellåsetasten, när spindlen står stille.
Løsne omløbermøtrikken 5 med en gaffelnøgle 12 (nøglevidde 18 mm) et par omdrejninger, men skru ikke omløbermøtrikken af.
Sæt fræseren i på en sådan måde, at fræserskaftet er skubbet mindst 20 mm (skaftlængde) ind.
Spænd omløbermøtrikken 5 med gaffelnøglen 12 (nøglevidde 18 mm) og slip tasten til spindellåsen 9.
Spænd under ingen omstændigheder spændetangen med omløbermøtrikken, så længe der ikke er monteret nogen fræser.
Skift spændetang (se billede D
Der anvendes forskellige spændetænger afhængigt af den anvendte fræser, se „Tekniske data“.
Spændetangen 13 skal sidde i omløbermøtrikken med en smule slør. Omløbermøtrikken med spændetang 5 skal være nem at montere. Skulle omløbermøtrikken med spændetang 5 være beskadiget, skiftes den med det samme.
Skru omløbermøtrikken af med spændetangen 5.
Rengør spændetangholderen og spændetangen 13 med en blød pensel eller ved at blæse trykluft igennem.
Skru omløbermøtrikken 5 fast igen.
Spænd under ingen omstændigheder spændetangen med omløbermøtrikken, så længe der ikke er monteret nogen fræser.
Montering af drivenhed (se billede E
Åbn til montering af drivenheden 1 spændearmen 10 og sørg for, at de to dobbeltpile stemmer overens på drivenheden 1 og fræsekurven 2. Skub drivenheden 1 ind i fræsekurven 2 og drej drivenheden 1 mod højre, til markeringen „▲“ på fræsekurven 2 peger på linjen under symbolet „■” på drivenheden 1. Skub drivenheden 1 ind i fræsekurven 2.
Stil efter gennemført montering fræsekurven 2 med markeringen „▲“ hen på symbolet „¶” på drivenheden 1 og luk spændearmen 10.
■ Kontrollér altid efter monteringen, at drivenheden sidder fast i fræsekurven. Forspændingen af spændearmen ændres ved at stille på møtrikken.
Justering af spændearm
Spændekraften indstilles ved at åbne spændearmen 10, dreje på møtrikken på spændearmen med en gaffelnøgle (nøglevidde 8 mm) ca. 45° mod højre og lukke spændearmen 10 igen. Kontrollér, at drivenheden 1 spændes sikkert. Spænd ikke møtrikken alt for fast.
Ibrugtagning
Kontrollér netspændingen: Strømkildens spænding skal svare til angivelserne på maskinens typeskilt. Maskinen til 230 V kan også tilsluttes 220 V.
Start og stop
Maskinen tændes ved at stille start-stop-kontakten 11 på I.
Indstilling af fræsedybde (se billede F
■ Fræsedybden må kun indstilles, når el-værktøjet er slukket.
Stil el-værktøjet på det emne, der skal bearbejdes.
Åbn spændearmen 10, drej fræsekurven 2 med markeringen „▲“ hen på symbolet „■og før drivenheden langsomt ned, til fræseren berører emnet. Positionér drivenheden i denne position ved at lukke spændearmen 10.
Aflæs måleværdien på skalaen 8 og notér værdien (nulstilling). Addér den ønskede fræsedybde til denne værdi.
Åbn spændearmen 10 og indstil drivenheden på den beregnede skalaværdi. Drej fræsekurven 2 med markeringen „▲“ hen på symbolet „♡ og luk spændearmen 10 igen.
Kontrollér den indstillede fræsedybde i et praktisk forsøg og korrigér den efter behov.
Fræsedybden finindstilles ved at stille drivenheden med åben spændearm 10 med markeringen „▲“ på symbolet „¶. Indstil den ønskede fræsedybde med stillehjulet 3. Luk herefter spændearmen 10 for at fastlåse drivenheden sikkert i fræsekurven.
Arbejdshenvisninger
Fræseretning (se billede G
Fræsearbejdet skal altid gennemføres mod fræserens omløbsretning (modløb).
Når der fræses med omløbsretningen (ligeløb), kan el-værktøjet rives ud af hånden på brugeren.
Fræsning
■ Anvend kun el-værktøjet med monteret fræsekurv. Tab af kontrollen over el-værktøjet kan føre til kvæstelser.
■ Kontrollér før fræsearbejdet påbegyndes, at fræsekurven 2 med markeringen „▲“ står på symbolet „♀på drivenheden 1.
Bemærk: Vær opmærksom på, at fræseren 4 altid rager ud af grundpladen 7. Beskadig hverken skabelon eller emne.
Indstil fræsedybden som beskrevet forinden.
Tænd for el-værktøjet og før det hen til det sted, hvor der skal fræses.
Udfør fræsearbejdet med jævn fremføring.
Når fræsearbejdet er færdigt, slukkes el-værktø- jet igen. Læg ikke el-værktøjet til side, før fræse- ren står helt stille.

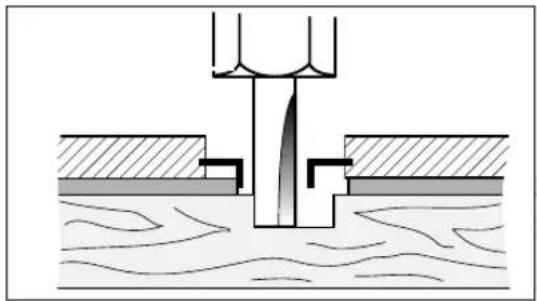

Fræsning med kopiring
Isæt kopiringen 14 (se billede H
Drej de fire cylinderskruer ud på undersiden af glidepladen 6 og tag glidepladen 6 af. Sæt gum-miringen 15 og herefter kopiringen 14 i den runde glideplade 16 som vist på billedet. Skru den runde glideplade 16 fast til grundpladen 7 med de medleverede skruer med fladt hoved.
Justering/centrering af kopiring (se billede I)
For at afstanden mellem fræsermidte og kopiringkant er ens over det hele, kan kopiringen og glidepladen, hvis det er nødvendigt, centreres i forhold til hinanden.
Løsne fastgørelsesskruerne 17 ca. 2 omdrejninger, så glidepladen 16 kan bevæges frit.
Sæt centreringsdornen 18 ind i værktøjsholderen som vist på billedet. Spænd omløbermøtrikken med hånden, så centreringsdornen stadigvæk kan bevæge sig.
Justér centreringsdornen 18 og kopiringen 14 i forhold til hinanden ved at forskyde glidepladen 16 en smule.
Spænd skruerne 17 fast igen og fjern centre- ringsdornen 18 fra værktøjsholderen.
Fræsning
Sørg for, at fræserens diameter er mindre end kopiringens indvendige diameter.
Før el-værktøjet med kopiringen 14 hen mod skabelonen.
Før el-værktøjet med udragende kopiring langs med skabelonen samtidigt med et let sidevendt tryk.
Bemærk: Da kopiringen har en udragende højde, skal skabelonen være mindst 8 mm tyk.
Kant- eller formfræsning (se billede K
Ved kant- eller formfræsning uden parallelan-slag skal fræseværktøjet være udstyret med en styretap eller et kugleleje.
Før el-værktøjet hen mod emnet fra siden, til styretappen eller kuglelejet på fræseren ligger op ad kanten på det emne, de skal bearbejdes. Før el-værktøjet langs med emnets kant og sørg for vinkelrigtig placering. Et for stort tryk kan beskadige kanten på emnet.
Fræsning med parallelanslag (se billede L
Fastgør parallelanslaget 20 på fræsekurven med fingerskruen 19.
Indstil den ønskede anslagsdybde med vinge-skruen på parallelanslaget 21.
Før el-værktøjet langs med emnets kant og udfor fræsearbejdet med jævn fremføring samtidig med, at parallelanslaget 20 udsættes for et let sidevendt tryk.
Fræsning med styrehjælp (se billede M
Styrehjælpen 22 anvendes til at fræse kanter med fræsere uden føringstap eller kugleleje.
Fastgør styrehjælpen 22 på fræsekurven med fingerskruen 19.
Før el-værktøjet langs med emnets kant med jævn fremføring.
Afstand i siden
Mængden af afslebet materiale ændres ved at indstille den sidevendte afstand mellem emnet og styrerullen på styrehjælpen.
Løsne vingeskruen 24, stil den ønskede sidevendte afstand ved at dreje på vingeskruen 23 og spænde vingeskruen 24 igen.
Højde
Indstil styrehjælpens lodrette positionering afhængigt af den anvendte fræser og tykkelsen af det emne, der skal bearbejdes.
Løsne fingerskruen 19 på styrehjælpen, skub styrehjælpen i den ønskede position og spænd fingerskruen igen.
Montering af fræsekurvbeskyttelse (se billede N
Fjern til montering af fræsekurvbeskyttelsen 25 spændearmen 10. Anbring fræsekurvbeskyttelsen 25 på fræsekurven 2 oppefra og skru spændearmen 10 fast igen, så drivenheden 1 holdes sikkert i fræsekurven, når spændearmen er lukket.
Fræsning med vinkelfræsekurv (se billede ☐) ☐
Vinkelfræsekurven 26 er velegnet til kantfræsning af laminerede kanter på vanskeligt tilgængelige steder, til fræsning af specielle vinkler og til skråning af kanter.
Til kantfræsning med vinkelfræsekurven 26 skal fræseren være udstyret med en styretap eller et kugleleje.
Vinkelfræsekurven monteres iht. instruktionerne til fræsekurven 2.
Vinkelfræsekurven 26 er udstyret med trin å 7,5°, som sikrer præcise vinkler. Hele indstillingsområdet er 75°; vinkelfræsekurven kan hældes 45° fremad og 30° bagud. Vinklen indstilles ved at løsne de to vingeskruer 27. Indstil den ønskede vinkel ved hjælp af skalaen 28 og spænd vingeskruerne 27 igen.
Fræsning med glideplade med håndgreb og opsugningsadapter (se billede R
Glidepladen 32 kan monteres i stedet for glidepladen 6 og har et ekstra håndgreb 29 samt en tilslutningsmulighed for en støvsuger.
Drej de fire cylinderskruer ud på undersiden af glidepladen 6 og tag glidepladen af. Skru glidepladen 32 fast til grundpladen med de medleverede skruer med fladt hoved som vist på billedet.
En støvopsugning tilsluttes ved at skrue opsugningsadapteren 31 fast til glidepladen 32 med de to skruer. Tilslut en opsugningsslange med en diameter på 19/35 mm til opsugningsadapteren 31.
Opsugningsadapteren 31 bør rengøres med regelmæssige mellemrum for at sikre en optimal opsugning.
Kanter bearbejdes ved desuden at anvende en opsugningsklokke 30. Montér denne som vist på billedet.
Demontér opsugningsklokken 30, før glatte, plane overflader bearbejdes.
Maskinen kan tilsluttes direkte til stikdåsen på en Bosch-universalsuger med fjernstart. Sugeren går automatisk i gang, när der tændes for maskinen.
Benyt altid en specialsuger til opsugning af særlig sundhedsfarligt, kræftfremkaldende og tørt støv.
■ Træk stikket ud, før der arbejdes på maskinen.
■ El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch elektroværktøj.
Det 10-cifrede typenummer til maskinen (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Bortskaffelse
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Gælder kun for EU-lande:
Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald!
Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret
elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.
Kundeservice og kunderådgivning
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:
www.bosch-pt.com
Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.
Dansk
Ret til ændringer forbeholdes
Tekniska data
Kantfräs GKF 600
Professional
Trekk spenntangen ikke fast med mutteren sålenge det ikke er montert en fres.
Spenntangen 13 må sitte med litt klaring i mutteren. Mutteren med spenntangen 5 må kunne monteres lett. Hvis mutteren med spenntangen 5 skulle være skadet, må du skifte den ut.
Trykk på spindel-låsetasten 9 og hold denne trykt inne. Drei spindelen eventuelt med hånden til låsen griper tak.
Trekk spenntangen ikke fast med mutteren sålenge det ikke er montert en fres.
Avles måleverdien på skalaen 8 og skriv opp verdien (nulljustering). Adder ønsket frese-dybde til denne verdien.
Ved kantfresing med vinkelfresekurven 26 må fresen være utstyrt med en føringstapp eller et kulelager.
Elektroverktøy må ikke kastes i vanlig søppel!
