Service και σύµβουλος πελατών 2 609 140 541.book Seite 87 Dienstag, 22. Januar 2008 8:46 082 609 140 541 • 22.1.08 88 | Türkçe Ölçüm deπerleri EN 60 745’e göre belirlenmektedir. Aletin A deπerlendirmeli gürültü seviyesi tipik olarak: Ses bas∂nc∂ seviyesi 84 dB (A); gürültü emisyonu seviyesi 95 dB (A). Tolerans K = 3 dB. Koruyucu kulakl∂k kullan∂n! Toplam titreµim deπeri (üç yönün vektör toplam∂) EN 60745'e göre tespit edilmiµtir: Titreµim emisyon deπeri a

Bu talimatta belirtilen titreµim seviyesi EN 60 745’te normu belirtilen ölçme yöntemi ile ölçülmüµ olup, elde edilen deπer ayn∂ s∂n∂f ve kategoriye giren aletlerle karµ∂laµt∂rmalarda kullan∂labilir. Titreµim seviyesi elektrikli el aletinin kullan∂m durumuna göre deπiµebilir ve baz∂ durumlarda bu talimatta belirtilen deπerin üstüne ç∂kabilir. Elektrikli el aleti düzenli olarak bu gibi titreµim seviyesini art∂r∂c∂ iµlerde kullan∂ld∂π∂nda titreµimin kullan∂c∂ya verdiπi zarar küçümsenebilir. AÇIKLAMA: Titreµimin belirli bir çal∂µma süresi içinde kullan∂c∂ya verdiπi zarar∂n hassas biçimde belirlenebilmesi için, aletin kapal∂ olduπu süreler ile çal∂µt∂π∂ fakat kullan∂lmad∂π∂ sürelerin de dikkate al∂nmas∂ gerekir. Bunlar toplam çal∂µma süresindeki ortalama titreµim zarar∂n∂ önemli ölçüde azaltabilir. Tek sorumlu olarak “Teknik veriler” bölümünde tan∂mlanan bu ürünün aµaπ∂daki norm veya normatif belgelere uygun olduπunu beyan ederiz: 2004/108/EG, 98/37/EG yönetmeliπine göre (28.12.2009’a kadar), 2006/42/EG yönetmeliπine göre (29.12.2009’dan itibaren) EN 60745. Teknik belgelerin bulunduπu merkez: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification

03.12.2007, Robert Bosch GmbH, Power Tools Division

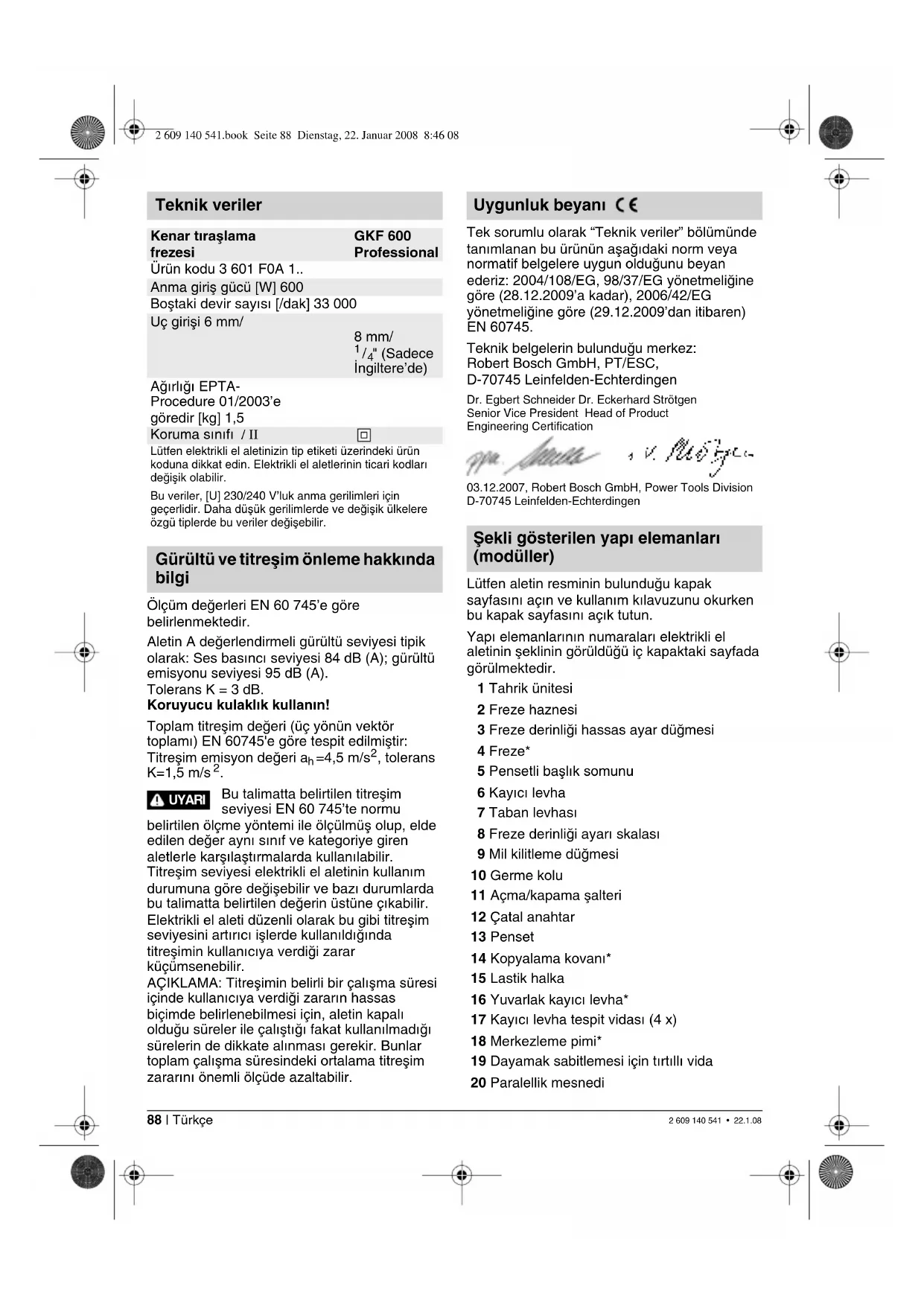

D-70745 Leinfelden-Echterdingen Lütfen aletin resminin bulunduπu kapak sayfas∂n∂ aç∂n ve kullan∂m k∂lavuzunu okurken bu kapak sayfas∂n∂ aç∂k tutun. Yap∂ elemanlar∂n∂n numaralar∂ elektrikli el aletinin µeklinin görüldüπü iç kapaktaki sayfada görülmektedir. 1 Tahrik ünitesi 2 Freze haznesi 3 Freze derinliπi hassas ayar düπmesi 4 Freze* 5 Pensetli baµl∂k somunu 6 Kay∂c∂ levha 7 Taban levhas∂ 8 Freze derinliπi ayar∂ skalas∂ 9 Mil kilitleme düπmesi 10 Germe kolu 11 Açma/kapama µalteri 12 Çatal anahtar 13 Penset 14 Kopyalama kovan∂* 15 Lastik halka 16 Yuvarlak kay∂c∂ levha* 17 Kay∂c∂ levha tespit vidas∂ (4 x) 18 Merkezleme pimi* 19 Dayamak sabitlemesi için t∂rt∂ll∂ vida 20 Paralellik mesnedi Teknik veriler Kenar t∂raµlama frezesi GKF 600 Professional Ürün kodu 3 601 F0A 1.. Anma giriµ gücü [W] 600 Boµtaki devir say∂s∂ [/dak] 33 000 Uç giriµi 6 mm/ 8 mm/

" (Sadece ∑ngiltere’de) Aπ∂rl∂π∂ EPTA- Procedure 01/2003’e göredir [kg] 1,5 Koruma s∂n∂f∂ / II Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Elektrikli el aletlerinin ticari kodlar∂ deπiµik olabilir. Bu veriler, [U] 230/240 V’luk anma gerilimleri için geçerlidir. Daha düµük gerilimlerde ve deπiµik ülkelere özgü tiplerde bu veriler deπiµebilir. Gürültü ve titreµim önleme hakk∂nda bilgi UYARI Uygunluk beyan∂ Ωekli gösterilen yap∂ elemanlar∂ (modüller) 2 609 140 541.book Seite 88 Dienstag, 22. Januar 2008 8:46 08Türkçe | 89 2 609 140 541 • 22.1.08 21 Paralellik mesnedi kelebek vidas∂ 22 K∂lavuz 23 Yönlendirme yard∂mc∂s∂n∂n yatay doπrultmas∂ için kelebek vida 24 Yatay doπrultma sabitlemesi için kelebek vida 25 Freze haznesi kapaπ∂* 26 Köµeli freze haznesi* 27 Aç∂ ayar∂ kelebek vidas∂ 28 Freze aç∂s∂ skalas∂ 29 Tutamak* 30 Emme kapaπ∂* 31 Emme adaptörü* 32 Tutamakl∂ ve emme adaptörlü kay∂c∂ levha*

• Ωekli gösterilen veya tan∂mlanan aksesuar standart teslimat kapsam∂na girmez. Bütün uyar∂lar∂ ve talimat hükümlerini okuyun. Aç∂klanan uyar∂lara ve talimat hükümlerine uyulmad∂π∂ takirde elektrik çarpmalar∂na, yang∂nlara ve/veya aπ∂r yaralanmalara neden olunabilir. leride kullanmak üzere güvenlik ve kullan∂m talimat∂n∂ saklay∂n. Bunlara ek olarak aletle birlikte teslim edilen veya bu kullan∂m k∂lavuzunun aras∂na konan güvenlik talimat∂ hükümlerine uyulmal∂d∂r. ■ Kullan∂lan ucun müsaade edilen devir say∂s∂ en az∂ndan elektrikli el aleti üzerinde belirtilen en yüksek devir say∂s∂ kadar olmal∂d∂r. Müsaade edilenden daha h∂zl∂ dönen aksesuar hasar görebilir. ■ Freze uç veya b∂çaklar∂ veya diπer aksesuar aletinizin uç kovan∂na (penset) tam olarak uymal∂d∂r. Elektrikli el aletinizin uç kovan∂na tam olarak uymayan freze uçlar∂ düzensiz dönerler, çok yüksek derecede titreµim yaparlar ve aletin kontrolünün kaybedilmesine neden olabilirler. ■ Elektrikli el aletini daima çal∂µ∂r durumda iµ parças∂na temas ettirin. Aksi takdirde uç iµ parças∂ içinde s∂k∂µacak olursa geri tepme tehlikesi ortaya ç∂kar. ■ Ellerinizi freze yap∂lan yerin ve freze ucunun yak∂n∂na getirmeyin. ∑kinci elinizle ek tutamaπ∂ veya motor gövdesini tutun. Eπer iki elinizle de frezeyi tutarsan∂z, elleriniz freze ucu veya b∂çaπ∂ taraf∂ndan yaralanmaz. ■ Metal nesneler, çiviler veya vidalar üzerinde hiçbir zaman freze yapmay∂n. Freze b∂çaπ∂ hasar görebilir ve yüksek titreµime neden olabilir. ■ Alet ucunun görünmeyen elektrik kablolar∂na veya kendi baπlant∂ kablosuna temas etme olas∂l∂π∂ olan iµleri yaparken aleti sadece izolasyonlu tutamaklar∂ndan tutun. Ak∂m ileten elektrik kablolar∂yla temas aletin metal parçalar∂n∂n da elektrik ak∂m∂na maruz kalmas∂na ve elektrik çarpmalar∂na neden olabilir. ■ Görünmeyen ikmal µebeke hatlar∂n∂ belirlemek üzere uygun tarama cihazlar∂ kullan∂n veya bölgenizdeki ikmal µirketinden yard∂m al∂n. Elektrik hatlar∂yla temas yang∂n ç∂kmas∂na veya elektrik çarpmalar∂na neden olabilir. Hasarl∂ bir gaz hatt∂ patlamalara neden olabilir. Bir su borusunun içine girme maddi hasarlara veya elektrik çarpmalar∂na neden olabilir. ■ Körelmiµ veya hasar görmüµ frezeleri kullanmay∂n. Körelmiµ veya hasarl∂ frezeler yüksek sürtünme kuvvetine neden olurlar, s∂k∂µabilirler ve dengesizliπe neden olurlar. ■ ∑µ parças∂n∂ emniyete al∂n. ∑µ parças∂n∂ bir s∂kma tertibat∂ veya vidal∂ mengene ile s∂kma elle tutmaktan daha güvenlidir. ■ Bu aletle asbest içeren maddeleri iµlemeyin. Asbest kanserojendir. ■ Çal∂µma s∂ras∂nda saπl∂πa zararl∂, yan∂c∂ veya patlay∂c∂ tozlar∂n ç∂kma olas∂l∂π∂ varsa gerekli koruyucu önlemleri al∂n. Örneπin: Baz∂ tozlar kanserojen say∂l∂r. Koruyucu toz maskesi tak∂n ve eπer aletinize tak∂labiliyorsa bir toz/talaµ emme tertibat∂ baπlay∂n. ■ Elinizden b∂rakmadan önce elektrikli el aletinin tam olarak durmas∂n∂ bekleyin. Uç malzeme içinde herhangi bir yere tak∂labilir ve bu da elektrikli el aletinin kontrolünü kaybetmenize neden olabilir. ■ Hazarl∂ kablo ile elektrikli el aletini kullanmay∂n. Hasarl∂ kabloyu ellemeyin ve çal∂µma s∂ras∂nda kablo hasar görecek olursa µebeke fiµini çekin. Hasal∂ kablolar elektrik çarpma tehlikesini yükseltirler. Güvenliπiniz ∑çin 2 609 140 541.book Seite 89 Dienstag, 22. Januar 2008 8:46 082 609 140 541 • 22.1.08 90 | Türkçe Bu alet; ahµap, plastik ve hafif yap∂ malzemelerinde kenar t∂raµlama (temizleme) iµleri için geliµtirilmiµtir. Bu alet ayn∂ zamanda oluk açma, profil çekme, uzunlamas∂na delik açma ve kopyalama frezesine de uygundur. ■ Aletin kendinde bir çal∂µma yapmadan önce µebeke fiµini prizden çekin. Tahrik ünitesinin sökülmesi (Ωekil ’ya bak∂n∂z) Tahrik ünitesini 1 sökmek için germe kolunu 10 aç∂n ve freze haznesini 2 “▲” iµareti tahrik ünitesindeki “ ” sembolünün üstüne gelecek biçimde çevirin. Daha sonra tahrik ünitesini 1 sonuna kadar yukar∂ çekin, tahrik ünitesini 1 saat hareket yönünün tersine sonuna kadar çevirin ve tahrik ünitesini 1 freze haznesinden 2 d∂µar∂ çekin. Freze ucunun (b∂çaπ∂n∂n) seçilmesi Yapacaπ∂n∂z freze iµlemi ve amac∂n∂za uygun olan çok çeµitli tipte ve kalitede freze ucu mevcuttur: Yüksek performansl∂ h∂zl∂ kesme çeliπinden (HSS) yap∂lma freze uçlar∂, yumuµak tahta ve plastik gibi nispeten yumuµak malzemelerin iµlenmesine uygundur. Sert metal (HM) kesici kenarl∂ frezeler özellikle, örneπin sert ahµap gibi sert ve aµ∂nd∂r∂c∂ malzemeye uygundur. Bosch’un geniµ aksesuar program∂nda bulunan orijinal freze uçlar∂n∂ yetkili sat∂c∂n∂zda bulabilirsiniz. Freze ucunun tak∂lmas∂ (Ωekillere bak∂n∂z + ) ■ Aletin kendinde bir çal∂µma yapmadan önce µebeke fiµini prizden çekin. ■ Freze uçlar∂n∂ takar ve deπiµtirirken koruyucu eldiven kullanman∂z∂ öneririz. Tahrik ünitesini ilgili bölümde anlat∂ld∂π∂ gibi sökün. Mil kilitleme düπmesine 9 bas∂n ve düπmeyi bas∂l∂ tutun. Mili elinizle kilitleme gerçekleµinceye kadar çevirin. ■ Mil kilitleme düπmesine sadece alet dururken bas∂n. Çatal anahtar∂ 12 (anahtar aç∂kl∂π∂ 18 mm) birkaç kez çevirmek sureti ile baµl∂k somununu 5 gevµetin, ancak baµl∂k somununu tam olarak sökmeyin. Frezeyi, freze µaft∂ en az∂ndan 20 mm (µaft uzunluπu) içeri girecek biçimde yerleµtirin. Baµl∂k somununu 5 çatal anahtarla 12 (anahtar aç∂kl∂π∂ 18 mm) s∂k∂n ve mil kilitleme düπmesini 9 b∂rak∂n. Freze tak∂l∂ olmad∂π∂ sürece penseti baµl∂k somunu ile s∂kmay∂n. Pensetin deπiµtirilmesi (Ωekil ’ye bak∂n∂z) Kullan∂lan frezeye göre farkl∂ pensentler kullan∂labilir, bak∂n∂z “Teknik veriler”. Penset 13 baµl∂k somunu üzerinde biraz boµluk b∂rakarak durmal∂d∂r. Pensetli 5 baµl∂k somunu rahatça tak∂labilmelidir. Pensetli 5 baµl∂k somunu hasar görürse hemen deπiµtirin. Mil kilitleme düπmesine 9 bas∂n ve düπmeyi bas∂l∂ tutun. Mili elinizle kilitleme gerçekleµinceye kadar çevirin. Pensetli 5 baµl∂k somununu sökün. Mil kilitleme düπmesini 9 b∂rak∂n. Penset kovan∂n∂ ve penseti 13 yumuµak bir f∂rça veya bas∂nçl∂ hava ile temizleyin. Baµl∂k somununu 5 tekrar takarak s∂k∂n. Freze tak∂l∂ olmad∂π∂ sürece penseti baµl∂k somunu ile s∂kmay∂n. Tahrik ünitesinin tak∂lmas∂ (Ωekil ’ye bak∂n∂z) Tahrik ünitesini 1 takmak için germe kolunu 10 aç∂n ve tahrik ünitesi 1 ile freze haznesi 2 üzerindeki iki oku birbirine uyumlu hale getirin. Tahrik ünitesini 1 freze haznesine 2 içine sürün ve tahrik ünitesini 1, freze haznesindeki 2“▲” iµareti tahrik ünitesindeki 1 “ ” sembolün alt∂ndaki çizgiyi gösterecek biçimde saat hareket yönünde çevirin. Tahrik ünitesini 1 freze haznesi 2 içine sürün. Takma iµleminden sonra freze haznesindeki 2 “ ” iµaretini tahrik ünitesindeki 1 “▲” sembolü üzerine getirin ve germe kolunu 10 kapat∂n. ■ Takma iµleminden sonra daima tahrik ünitesinin freze haznesi iyice oturup oturmad∂π∂n∂ kontrol edin. Germe kolunun ön gerilimi somunla deπiµtirilebilir. Usulüne uygun kullan∂m Montaj

2 609 140 541.book Seite 90 Dienstag, 22. Januar 2008 8:46 08Türkçe | 91 2 609 140 541 • 22.1.08 Germe kolunun ayarlanmas∂ Germe kuvvetini tekrar ayarlamak için germe kolunu 10 aç∂n, germe kolundaki somunu bir çatal anahtarla (anahtar aç∂kl∂π∂ 8 mm) saat hareket yönünde yaklaµ∂k 45° çevirin ve germe kolunu 10 tekrar kapat∂n. Tahrik ünitesinin 1 güvenli biçimde s∂k∂l∂p s∂k∂lmad∂π∂n∂ kontrol edin. Somunu çok fazla s∂kmay∂n. Sebeke gerilimine dikkat edin: Ak∂m kaynaπ∂n∂n gerilimi, aletin tip etiketi üzerindeki verilere uygun olmal∂d∂r. Etiketi üzerinde 230 V yazan aletler 220 V ile de çal∂µt∂r∂labilir. Açma/kapama Aleti çal∂µt∂rmak için açma/kapama µalterini 11I konumuna getirin. Aleti kapatmak için açma / kapama µalterini 110 konumuna getirin. ■ Freze derinliπi ayar∂ sadece elektrikli el aleti kapal∂ iken yap∂labilir. Elektrikli el aletini iµ parças∂ üzerine yerleµtirin. Germe kolunu 10 aç∂n, freze haznesi 2 üstündeki “▲” iµaretini “ ” sembolü üzerine çevirin ve tahrik ünitesini freze iµ parças∂na temas edinceye kadar yavaµça aµaπ∂ indirin. Germe kolunu 10 kapamak suretiyle tahrik ünitesini bu pozisyonda sabitleyin. Skalada 8 ölçme deπerini okuyun ve bu deπeri not edin (s∂f∂rlama). Bu deπerin üzerine istediπiniz freze derinliπini ekleyin. Germe kolunu 10 aç∂n ve tahrik ünitesini hesaplanan skala deπerine ayarlay∂n. Freze haznesindeki 2 “▲” iµaretini “ ” sembolü üzerine çevirin ve germe kolunu 10 tekrar kapat∂n. Yapt∂π∂n∂z freze derinliπi ayar∂n∂ deneme yoluyla kontrol edin ve gerekiyorsa düzeltin. Freze derinliπi hassas ayar∂ için germe kolu 10 aç∂k durumda iken tahrik ünitesi üzerindeki “▲” iµaretini “ ” sembolü üzerine getirin. Ayar düπmesi 3 ile istediπiniz freze derinliπini ayarlay∂n. Tahrik ünitesinin freze haznesi içinde güvenli biçimde kavrama yapmas∂ için germe kolunu 10 kapat∂n. Freze yönü (Ωekil ’ye bak∂n∂z) Freze iµlemi daima frezenin dönüµ yönünün tersinde olmal∂d∂r. Dönme yönünde freze yaparken (ayn∂ yönde) elektrikli el aleti kullan∂c∂n∂n elinden ç∂kabilir. Freze iµlemi ■ Elektrikli el aletini sadece freze haznesi tak∂l∂ iken kullan∂n. Elektrikli el aletinin kontrolünün kaybedilmesi yaralanmalara neden olabilir. ■ Freze iµine baµlamadan önce freze haznesi 2 üzerindeki “▲” iµaretinin tahrik ünitesi 1 üzerindeki “ ” sembolü üzerinde olup olmad∂π∂n∂ kontrol edin. Aç∂klama: Frezenin 4 daima taban levhas∂ndan 7 ç∂k∂nt∂ yapt∂π∂n∂ dikkate al∂n. Ωablona veya iµ parças∂na hasar vermeyin. Freze derinliπini yukar∂da aç∂kland∂π∂ gibi ayarlay∂n. Elektrikli el aletini aç∂n ve iµlenen yere yönlendirin. Freze iµlemini düzgün ve eµit ilerletme kuvveti ile gerçekleµtirin. Freze iµi bitince elektrikli el aletini kapat∂n. Freze tam olarak durmadan elektrikli el aletini elinizden b∂rakmay∂n. Kopyalama kovan∂ ile freze Kopyalama kovan∂ 14 yard∂m∂ ile kenar veya µablonlar iµ parças∂ üzerine aktar∂labilir. Kopyalama kovan∂n∂n 14 yerleµtirilmesi (Ωekil ’ye bak∂n∂z) Kay∂c∂ levha 6 alt∂ndaki dört silindir viday∂ sökün ve kay∂c∂ levhay∂ 6 al∂n. Ωekilde gösterildiπi gibi lastik halkay∂ 15 ve sonra da kopyalama kovan∂n∂ 14 yuvarlak kay∂c∂ levhaya 16 yerleµtirin. Yuvarlak kay∂c∂ levhay∂ 16 aletle birlikte teslim edilen bas∂k baµl∂ vidalarla taban levhas∂na 7 s∂k∂ca vidalay∂n. Kopyalama kovan∂n∂n ayarlanmas∂ ve merkezlenmesi (Ωekil ’ye bak∂n∂z) Frezenin ortas∂ ile kopyalama kovan∂n∂n kenar∂ aras∂ndaki mesafenin her yerde ayn∂ olabilmesi için, eπer gerekiyorsa kopyalama kovan∂ ve kay∂c∂ levha birbiri ile merkezlenebilir. Tespit vidalar∂n∂ 17 yaklaµ∂k 2 tur çevirerek kay∂c∂ levhan∂n 16 rahat hareket edebileceπi ölçüde gevµetin. Çal∂µt∂rma Freze derinliπinin ayarlanmas∂ (Ωekil ’ye bak∂n∂z)

Çal∂µ∂rken dikkat edilecek hususlar

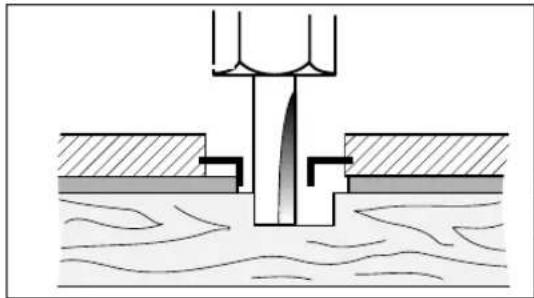

2 609 140 541.book Seite 91 Dienstag, 22. Januar 2008 8:46 082 609 140 541 • 22.1.08 92 | Türkçe Ωekilde gösterildiπi gibi merkezleme pimini 18 uç kovan∂na yerleµtirin. Baµl∂k somununu elle merkezleme pimi hareket edebilecek ölçüde s∂k∂n. Kay∂c∂ levhay∂ 16 hafifçe itmek suretiyle merkezleme pimini 18 ve kopyalama kovan∂n∂ 14 birbirine doπrultun. Tespit vidalar∂n∂ 17 tekrar s∂k∂n ve merkezleme pimini 18 uç kovan∂ndan ç∂kar∂n. Freze iµlemi Frezenin çap∂n∂ kopyalama kovan∂n∂n iç çap∂ndan küçük olarak seçin. Elektrikli el aletini kopyalama kovan∂ 14 ile birlikte µablona yerleµtirin. Kopyalama kovan∂ ç∂k∂nt∂ yapacak biçimde elektrikli el aletine yan taraftan hafifçe bat∂rarak µablon boyunca hareket ettirin. Aç∂klama: Kopyalama kovan∂ yüksekliπi daha fazla olduπu için µablon kal∂nl∂π∂n∂n en az∂ndan 8 mm olmas∂ gerekir. Köµe ve kal∂plar∂n frezesi (Ωekil ’ye bak∂n∂z) Paralellik mesnedi olmadan kenarlar∂n ve kal∂plar∂n frezelenme iµlemlerinde freze ucunun bir k∂lavuz z∂vana veya bilyeli rulmanla donat∂lm∂µ olmas∂ gerekir. Elektrikli el aletini yan taraftan iµ parças∂na öyle yanaµt∂r∂n ki, k∂lavuz pim veya frezenin rulman∂ iµlenecek olan iµ parças∂n∂n kenar∂na dayans∂n. Elektrikli el aletini iµ parças∂ kenar∂nca hareket ettirin ve aç∂ya dikkat edin. Fazla bast∂rma kuvveti iµ parças∂n∂n kenar∂na hasar verebilir. Paralellik mesnedi ile freze (Ωekil ’ye bak∂n∂z) Paralellik mesnedini 20 t∂rt∂ll∂ vida 19 ile freze haznesine tespit edin. Paralellik mesnedindeki 21 kelebek vida ile istediπiniz mesnet derinliπini ayarlay∂n. Paralellik mesnedine 20 yan taraftan bast∂rarak elektrikli el aletini düzgün bast∂rma kuvveti ile iµ parças∂ kenar∂nca hareket ettirin. Yard∂mc∂ k∂lavuz ile freze (Ωekil ’ye bak∂n∂z) Yard∂mc∂ k∂lavuz 22, k∂lavuz pimi veya rulman∂ olmayan frezelerle kenarlar∂n frezelenmesine yarar. K∂lavuz yard∂mc∂y∂ 22 t∂rt∂ll∂ vida 19 ile freze haznesine tespit edin. Elektrikli el aletini düzgün ve eµit bast∂rma kuvveti ile iµ parças∂ kenar∂nca hareket ettirin. Yan mesafe Kaz∂nacak malzeme miktar∂n∂ deπiµtirmek için iµ parças∂ ile yard∂mc∂ k∂lavuz makaras∂ aras∂ndaki mesafeyi ayarlayabilirsiniz. Kelebek viday∂ 24 gevµetin, kelebek viday∂ 23 çevirmek suretiyle yan mesafeyi ayarlay∂n ve kelebek viday∂ 24 tekrar s∂k∂n. Yükseklik Kulland∂π∂n∂z frezeye ve iµlenen iµ parças∂n∂n kal∂nl∂π∂na göre k∂lavuz yard∂mc∂n∂n dikey doπrultmas∂n∂ yap∂n. K∂lavuz yard∂mc∂daki t∂rt∂ll∂ viday∂ 19 gevµetin, k∂lavuz yard∂mc∂y∂ istediπiniz pozisyona itin ve t∂rt∂ll∂ viday∂ tekrar s∂k∂n. Freze haznesi kapaπ∂n∂n tak∂lmas∂ (Ωekil ’ye bak∂n∂z) Freze haznesi kapaπ∂n∂ 25 takmak için germe kolunu 10 ç∂kar∂n. Freze haznesi kapaπ∂n∂ 25 yukar∂dan freze haznesine 2 yerleµtirin ve germe kolunu 10 tekrar öyle ölçüde vidalay∂p s∂k∂n ki, germe kolu kapal∂ iken tahrik ünitesi 1 freze haznesi içine güvenli biçimde otursun. Köµeli freze haznesi ile freze (Ωekillere bak∂n∂z – ) Köµeli freze haznesi 26 özellikle ulaµ∂lmas∂ zor olan yerlerdeki lamine kenarlar∂n frezelenmesine, özel aç∂l∂ yerlerin frezelenmesine ve kenarlar∂n meyillendirilmesine uygundur. Köµeli freze haznesi 26 ile kenar t∂raµlama iµleri yap∂l∂rken frezenin bir k∂lavuz pim veya rulmanla donat∂lm∂µ olmas∂ gerekir. Köµeli freze haznesinin tak∂lmas∂ freze haznesine 2 ait talimat bölümüne uygun olarak yap∂l∂r.

O Q 2 609 140 541.book Seite 92 Dienstag, 22. Januar 2008 8:46 08Türkçe | 93 2 609 140 541 • 22.1.08 Aç∂lar∂n hassas biçimde ayarlanmas∂ için köµeli freze haznesinin 26 7,5°-Ad∂ml∂ kavrama özelliπi vard∂r. Bütün ayar aral∂π∂ 75°’dir; köµeli freze haznesi öne 45°, arkaya 30° meyillendirilebilir. Aç∂y∂ ayarlamak için kelebek viday∂ 27 gevµetin. Skala 28 yard∂m∂ ile istediπiniz aç∂y∂ ayarlay∂n ve kelebek viday∂ 27 tekrar s∂k∂n. Tutamak, emme adaptörü ve kay∂c∂ levha ile freze (Ωekil ’ye bak∂n∂z) Kay∂c∂ levha 32 diπer kay∂c∂ levha 6 yerine tak∂labilir ve ek bir tutamak 29 ile toz emme sistemine baπlant∂ olanaπ∂ sunar. Kay∂c∂ levha 6 alt∂ndaki dört silindir viday∂ sökün ve kay∂c∂ levhay∂ al∂n. Kay∂c∂ levhay∂ 32 aletle birlikte teslim edilen bas∂k baµl∂ vidalarla taban levhas∂na vidalay∂n. Bir toz emme tertibat∂ baπlamak için emme adaptörünü 31 iki vida ile kay∂c∂ levhaya 32 vidalay∂n. Emme adaptörüne 31 19/35 mm çap∂nda bir emme hortumu baπlay∂n. Emiµ gücünün optimum düzeyle kalabilmesi için emme adaptörünü 31 düzenli aral∂klarla temizleyin. Kenarlara iµlemek için ek olarak bir de emici kapak 30 kullan∂n. Emici kapaπ∂ µekilde gösterildiπi gibi tak∂n. Düz ve geniµ yüzeyleri iµlemek için emici kapaπ∂ 30 sökün. Bu alet, uzaktan kumandal∂ bir Bosch çok amaçl∂ elektrik süpürgesinin prizine direkt olarak baπlanabilir. Alet çal∂µt∂r∂l∂nca elektrik süpürgesi de otomatik olarak çal∂µ∂r. Elektrik süpürgesi iµlenen malzemeye uygun olmal∂d∂r. Özellikle saπl∂πa zararl∂, kanserojen, kuru tozlar∂n emilmesi için özel elektrik süpürgesi kullan∂lmal∂d∂r. ■ Aletin kendinde bir çal∂µma yapmadan önce µebeke fiµini prizden çekin. ■ ∑yi ve güvenli çal∂µabilmek için elektrikli el aletini ve havaland∂rma aral∂klar∂n∂ daima temiz tutun. Titiz üretim ve test yöntemlerine raπmen alet ar∂za yapacak olursa, onar∂m, Bosch elektrikli el aletleri için yetkili bir servise yapt∂r∂lmal∂d∂r. Bütün sorular∂n∂z, baµvurular∂n∂z ve yedek parça sipariµlerinizde lütfen aletinizin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz. Elektrikli el aletleri, aksesuar ve ambalaj malzemesi çevreye zarar vermeyecek biçimde yeniden kazan∂m iµlemine tabi tutulmal∂d∂r. Sadece AB üyesi ülkeler için: Elektrikli el aletlerini evsel çöplerin içine atmay∂n! Kullan∂m ömrünü tamamlam∂µ elektrikli ve elektronik aletlere ait Avrupa yönergeleri 2002/96/AT ve bunlar∂n ulusal yasalara uygulanmas∂ uyar∂nca art∂k kullan∂lmas∂ mümkün olmayan elektrikli el aletleri ayr∂ ayr∂ toplanmak ve çevreye zarar vermeyecek yöntemlerle tekrar kazan∂lmak zorundad∂r. Müµteri servisleri ürününüzün onar∂m ve bak∂m∂ ile yedek parçalar∂na ait sorular∂n∂n∂z yan∂tland∂r∂r. Demonte görünüµler ve yedek parçalara ait bilgileri µu adreste de bulabilirsiniz: www.bosch-pt.com Bosch müµteri servisi timi sat∂n alacaπ∂n∂z ürünün özellikleri, bu ürünün kullan∂m∂ ve ayar iµlemleri hakk∂ndaki sorular∂n∂z ile yedek parçalar∂na ait sorular∂n∂z∂ memnuniyetle yan∂tland∂r∂r. Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Müµteri Dan∂µman∂: [phone] Müµteri Servis Hatt∂: [phone] Deπiµiklikler mümkündür Bak∂m ve temizlik
