| Tuotetyyppi | Jyrsin |
| Merkki | Bosch |
| Malli | GKF 600 Professional |
| Nimellisteho | 600 W |
| Kuormittamaton kierrosluku | 33 000 r/min |
| Teränpidike | 6 mm, 8 mm, 1/4" (Iso-Britannia) |
| Paino (EPTA 01/2003) | 1,5 kg |
| Suojausluokka | II (kaksoiseristys) |
| Äänenpainetaso | 84 dB(A) |
| Äänitehotaso | 95 dB(A) | Epävarmuus K = 3 dB |
| Tärinän päästöarvo (EN 60745) | ah = 4,5 m/s² | K = 1,5 m/s² |
| Käyttökohteet | Reunajyrsintä, urien jyrsintä, profiilien jyrsintä, kopiojyrsintä |
| Työstettävät materiaalit | Puu, muovit, kevytrakennusmateriaalit |
| Kiristysjärjestelmä | Kiristysholkki liitosmutterilla |
| Syvyyden säätö | Säätöpyörä ja asteikko |
| Rinnakkaisohjain | Kyllä, säädettävä |
| Kopiointirengas | Kyllä (lisävaruste) |
| Kulmajyrsintäkehto | Kyllä (lisävaruste, kallistus 75°) |
| Pölynimu | Imuadapteri ja suojus saatavilla (lisävarusteet) |
| Kytkin | Käynnistys/pysäytys (I/0) |
| Huolto ja puhdistus | Puhdista säännöllisesti ilmanottoaukot ja kiristysholkit |
| Turvallisuus | Irrota verkkovirrasta ennen toimenpiteitä, käytä kuulosuojaimia, käytä kaapelinhakulaitteita |
| Varaosat | Saatavana Bosch-valtuutetun huollon kautta (tarvitaan tuotenumero) |
Usein kysytyt kysymykset - GKF 600 Professional BOSCH
Käyttäjien kysymyksiä aiheesta GKF 600 Professional BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Reititin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GKF 600 Professional - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GKF 600 Professional merkiltä BOSCH.
KÄYTTÖOHJE GKF 600 Professional BOSCH
Tyhjäkäyntikierrosluku [min ^-1 ] 33 000
Työkalunpidin 6 mm/
8 mm/
^1/_4 " (vain Iso-Britannia)
Paino vastaa EPTA-
Procedure 01/2003 [kg] 1,5
Suojausluokka
回/Ⅱ
Ota huomioon sähkötyökalusi tyyppikilvessä oleva tuotenumero. Yksittäisten sähkötyökalujen kauppanimitykset saattavat vaihdella.
Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alem-malla jännitteellä ja maakohtaisissa versioissa saattavat tiedot vaihdella.
Melu-/tärinätieto
Mittausarvot määritetty EN 60 745 mukaan.
Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 84 dB (A); äänen tehotaso 95 dB (A). Epävarmuus K = 3 dB.
Käytä kuulosuojaimia!
Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mitattuna EN 60745 mukaan:
Värähtelyemissioarvo a_h=4,5 m/s^2 , epävarmuus K=1,5 m/s ^2 .
! VAROITUS
Näissä ohjeissa mainittu väräh- telytaso on mitattu EN 60 745
standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää laitteiden vertailussa.
Värähtelytaso muuttuu riippuen sähkötyökalun käytöstä ja voi monessa tapauksessa ylittää näissä ohjeissa mainittuja arvoja. Värähtelyrasi- tusta saatetaan aliarvioida, jos sähkötyökalua säännöllisesti käytetään tällä tavalla.
HUOMIO: Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta ei tosiasiassa käytetä. Tämä saattaa selvästi pienentää koko työaikajakson värähtelyrasitusta.
Yhdenmukaisuusvakuutus C€
Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen) määräysten mukaan.
Tekniset tiedot osoitteesta:
Robert Bosch GmbH, PT/ESC.
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Avaa taitettava kuvasivu ja pidä se esillä, kun tu- tustut käyttöohjeeseen.
Kuvassa olevien osien numerointi viittaa grafiik-kasivussa olevaan sähkötyökalun kuvaan.
1 Käyttöyksikkö
2 Jyrsinkori
3 Jyrsintäsyvyyden hienosäädön säätöpyörä
4 Jyrsinterä*
5 Kiristysleukaistukalla varustettu kytkinmutteri
6 Liukutalla
7 Pohjalevy
8 Asteikko jyrsintäsyvyyden asetusta varten
9 Karan lukituspainike
10 Kiristysvipu
11 Käynnistyskytkin
12 Kiintoavain
13 Kiristyshylsy
14 Kopiohylsy*
15 Kumirengas
16 Pyöreä liukutalla*
17 Liukutallan kiinnitysruuvi (4 x)
18 Keskitystappi*
19 Ohjainkiinnityksen pyälletty ruuvi
20 Suuntaisohjain
21 Suuntaisohjaimen siipiruuvi
22 Apuohjain
23 Apuohjaimen vaakaojennuksen siipiruuvi
24 Vaakaojennuksen lukituksen siipiruuvi
25 Jyrsinkorin suojus*
26 Kulmajyrsinkori*
27 Kulma-asetuksen siipiruuvi
28 Jyrsinkulma-asetuksen asteikko
29 Kahva*
30 Imuhuppu*
31 Imuadapteri*
32 Kahvalla ja imuadapterilla varustettu liukutalla*
* Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen.
Työturvallisuus
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden nou-dattamisen laiminlyönti saattaa joh-taa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää käyttöä varten.
Lisäksi tulee noudattaa liitteenä tai tämän käyttöohjeen keskellä olevan vihkon yleisiä turvallisuusohjeita.
Vaihtotyökalun sallitun kierrosluvun tulee olla vähintään yhtä suuri kuin sähkötyökalussa mainittu suurin kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla nopeudella, saattaa tuhoutua.
Jyrsintätyökalujen ja muiden tarvikkeiden tulee sopia tarkasti sähkötyökalusi työkalunpitimeen (kiristysleukaistukkaan). Vaihtotyökalut, jotka eivät sovi tarkkaan sähkötyökalun työkalunpitimeen pyörivät epäta-saisesti, tärisevät voimakkaasti ja saattavat johtaa työkalun hallinnan menettämiseen.
■ Vie ainoastaan käynnissä oleva sähkötyökalu työkappaletta vasten. Muussa tapauksessa on olemassa takaiskun vaara, vaihtotyökalun tarttuessa työkappaleeseen.
- Pidä kädet loitolla jyrsintäalueelta ja jyrsinterästä. Pidä toinen käsi lisäkahvassa tai moottorikotelossa. Kun molemmat kädet pitelevät jyrsintä, jyrsinterä ei pysty vahingoittamaan niitä.
- Älä koskaan jyrsi metalliesineiden, naulojen tai ruuvien yli. Jyrsinterä voi vaurioitua, mikä johtaa kasvavaan tärinään.
■ Tartu sähkötyökaluun ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa saattaisit osua piilossa olevaan sähköjohtoon tai sahan omaan sähköjohtoon. Kosketus jännitteiseen johtoon saattaa myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.
- Älä käytä tylsiä tai vaurioituneita jyrsinteriä. Tylsät tai vaurioituneet jyrsinterät aiheuttavat suuremman kitkan, voivat jäädä puristukseen ja aiheuttavat epätasapainon.
■ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidet- tynä.
- Älä koskaan työstä asbestipitoista ainetta. Asbestia pidetään karsinogeenisena.
Noudata suojatoimenpiteitä, jos työssä saattaa syntyä terveydelle vaarallista, palavaa tai räjähdysaltista pölyä. Esimerkiksi: Monia pölyjä pidetään karsinogeenisina. Käytä pölynsuojanaamaria ja pölyn-/lastunimua jos se on liitettävissä.
■ Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni, johtaen sähkötyökalun hallinnan menettämiseen.
- Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana. Vahingoittunut johto kasvattaa sähköiskun vaaraa.
Asianmukainen käyttö
Laite on tarkoitettu puun, muovin ja kevytraken-nusaineiden reunajyrsintään. Se soveltuu myös urien, profiilien ja pitkittäisreikien jyrsintään sekä kopiojyrsintään.
Kokoaminen
- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.
Käyttöyksikön irrotus (katso kuvaa A
Avaa käyttöyksikön 1 irrotusta varten kiinnitysvipu 10 ja kierrä jyrsinkorin 2 merkki "▲" käyttöyksikön merkkiin "■". Vedä sitten käyttöyksikkö 1 vasteeseen asti ylöspäin, kierrä käyttöyksikköä 1 vastapäivään vasteeseen asti ja vedä käyttöyksikkö 1 ulos jyrsinkorista 2.
Jyrsinterän valinta
Eri työstöjä ja käyttötarkoituksia varten löytyy jyrsinteriä mitä erilaisimmissa muodoissa ja laaduissa:
Suurtehopikateräksestä (HSS) tehdyt jyrsintä- työkalut soveltuvat pehmeiden eineiden, kuten havupuun ja muovin työstön.
Jyrsintyökalut joissa on kovametalliterät (HM) soveltuvat erityisesti kovien ja hiovien materiaalien työstöön, kuten esim. kovapuu.
Saat kattavan Bosch-lisätarvikeohjelman alku-peräisiä jyrsintätyökaluja alan liikkeistä.
Jyrsinterän asennus (katso kuvat B) C
- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.
■ Suojakäsineiden käyttö on suositeltavaa jyrsinteriä asennettaessa ja vaihdettaessa.
Irrota käyttöyksikkö vastaavassa kappaleessa selostetulla tavalla.
Paina karan lukituspainiketta 9 ja pidä se pai- nettuna. Kierrä tarvittaessa karaa käsin, kunnes se lukkiutuu.
Käytä karan lukituspainiketta vain jyrsimen ollessa pysähdyksissä.
Avaa kytkinmutteri 5 muutama kierros kiinto-avaimella 12 (avainväli 18 mm), älä kuitenkaan irrota sitä.
Aseta jyrsinterä niin, että jyrsinterän varresta vä- hintään 20 mm on sisällä.
Kiristä kytkinmutteri 5 kiintoavaimella 12 (avainväli 18 mm), ja vapauta karan lukituspainike 9.
Älä koskaan kiristä kiristysleukaa kytkinmutterilla, ellei siinä ole jyrsinterää.
Kiristysleukaistukan vaihto (katso kuvaa D
Riippuen käytetystä jyrsinterästä voidaan käyttää erilaisia kiristysleukaistukoita, katso "Tekniset tiedot".
Kiristysleukaistukan 13 ja kytkinmutterin välillä on oltava pieni välys. Kiristysleukaistukalla 5 varustetun kytkinmutterin tulee olla helppo asentaa. Jos kirstysleukaistukalla 5 varustettu kytkinmutteri on vaurioitunut on se heti uusittava.
Paina karan lukituspainiketta 9 ja pidä se pai- nettuna. Kierrä tarvittaessa karaa käsin, kunnes se lukkiutuu.
Kierrä irti kiristysleukaistukalla 5 varustettu kytkinmutteri.
Päästä karan lukituspainike 9 vapaaksi.
Puhdista kiristysleukaistukan kiinnike ja kiristys-leukaistukka 13 pehmeällä siveltimellä tai pai-neilmalla puhaltaen.
Kierrä taas kytkinmutteri 5 kiinni.
Älä koskaan kiristä kiristysleukaa kytkinmutterilla, ellei siinä ole jyrsinterää.
Käyttöyksikön asennus (katso kuvaa E
Avaa käyttöyksikön 1 asennusta varten kiinnitysvipu 10 ja saata käyttöyksikön 1 ja jyrsinkorin 2 kaksoisnuolet vastakkain. Työnnä käyttöyksikkö 1 jyrsinkoriin 2 ja kierrä käyttöyksikköä 1 myötäpäivään, kunnes jyrsinkorissa 2 oleva merkki "▲" on käyttöyksikössä 1 olevan merkin "■ alapuolella. Työnnä käyttöyksikkö 1 jyrsinkoriin 2.
Aseta asennuksen jälkeen jyrsinkorin 2 merkki "▲" käyttöyksikön 1 merkkiin "💡" ja sulje kiinnitysvipu 10.
■ Varmista aina asennuksen jälkeen, että käytöyksikkö on tukevasti kiinni jyrsinkorissa. Kiinnitysvivun esijännitys voidaan muuttaa mutteria säätämällä.
Kiinnitysvivun säätö
Säädä pingotusvoima näin: avaa kiinnitysvipu 10, kierrä kiinnitysvivussa olevaa mutteria kiintoavaimella (avainväli 8 mm) n. 45° myötä-päivään ja sulje kiinnitysvipu 10 uudelleen. Varmista, että käyttöyksikkö 1 on tukevasti kiinni. Älä kiristä mutteria liikaa.
Käyttöönotto
Tarkista verkkojännite: Virtalähteen jännitteen täytyy olla sama, kuin mallikilpeen merkitty. 230 V-merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.
Käynnistys ja pysäytys
Käynnistä laite asettamalla käynnistyskytkin 11 asentoon "I".
Pysäytä laite asettamalla käynnistyskytkin 11 asentoon "0".
Jyrsintäsyvyyden asetus (katso kuvaa F
■ Jyrsintäsyvyyden säätö saadaan tehdä ainoastaan sähkötyökalun ollessa poiskytkettynä.
Aseta sähkötyökalu työstettävälle työkappaleelle.
Avaa kiinnitysvipu 10, kierrä jyrsinkorin 2 merkki "▲" merkkiin "■ja siirrä käyttöyksikkö hitaasti alaspäin, kunnes jyrsinterä koskettaa työkappaletta. Lukitse käyttöyksikkö tähän asentoon sulkemalla kiinnitysvipu 10.
Lue mittausarvo asteikosta 8 ja merkitse arvo muistiin (nollatasaus). Lisää haluttu jyrsintäsyvyys tähän arvoon.
Avaa kiinnitysvipu 10 ja aseta käyttöyksikkö laskettuun asteikkoarvoon. Kierrä jyrsinkorin 2 merkki "▲" merkkiin "■" ja sulje taas kiinnitysvipu 10.
Tarkista tehty jyrsintäsyvyyden asetus käytännön kokeella ja korjaa se tarvittaessa.
Aseta jyrsintäsyvyyden hienosäätöä varten käyttöyksikön merkki "▲" merkkiin "■kiinnitysvivun 10 ollessa auki. Aseta haluttu jyrsintäsyvyys säätöpyörällä 3. Sulje sitten kiinnitysvipu 10, käyttöyksikön lukitsemiseksi jyrsinkoriin.
Työskentelyohjeita
Jyrsintäsuunta (katso kuvaa G
Jyrsinnän tulee aina tapahtua jyrsinterän kierto-suuntaa vasten (vastajyrsintä).
Jyrsittäessä kiertosuuntaan (myötäjyrsintä) saattaa sähkötyökalu riistäytyä käyttäjän otteesta.
Jyrsintä
Käytä sähkötyökalua, ainoastaan asennetulla jyrsinkorilla. Sähkötyökalun hallinnan menettäminen saattaa johtaa loukkaantumi- siin.
■ Tarkista, ennen jyrsinnän aloittamista, että jyrsinkorin 2 merkki "▲" on käyttöyksikön 1 merkin "köhdalla.
Huomio: Ota huomioon, että jyrsinterä 4 aina on pohjalevyn 7 ulkopuolella. Älä vaurioita mallinetta tai työkappaletta.
Aseta jyrsintäsyvyys aikaisemmin selostetulla tavalla.
Käynnistä sähkötyökalu ja siirrä se työstettävää kohtaa vasten.
Suorita jyrsintä tasaista syöttöä käyttäen.
Katkaise virta sähkötyökalusta jyrsintävaiheen päätyttyä. Älä aseta sähkötyökalua pois, ennen kuin jyrsinterä on pysähtynyt kokonaan.
Jyrsintä kopiohylsyn kanssa
Kopiohylsyn 14 avulla voidaan siirtää muotoja piirustuksista tai mallineista työkappaleeseen.
Kopiohylsyn 14 asennus (katso kuvaa H
Kierrä ulos liukutallan 6 pohjassa olevat neljä lieriöruuvia ja irrota liukutalla 6. Asenna kumi-rengas 15 ja sitten kopiohylsy 14 kuvan osoittamalla tavalla pyöreään liukutallaan 16. Ruuvaa kiinni pyöreä liukutalla 16 pohjalevyyn 7 toimitukseen kuuluvilla litteäkantaruuveilla.
Kopiohylsyn säätö/keskitys (katso kuvaa 1
Jotta etäisyys jyrsinterän keskipisteestä kopiohylsyyn reunaan olisi kaikkialla yhtä suuri, voidaan kopiohylsy ja liukutalla tarvittaessa keskittää toisiinsa nähden.
Höllää kiinnitysruuveja 17 n. 2 kierrosta niin, että liukutalla 16 liikkuu vapaasti.
Aseta keskitystappi 18 työkalunpitimeen kuvan osoittamalla tavalla. Kiristä kytkinmutteri sormivoimin niin, että keskitystappi vielä liikkuu vapaasti.
Suuntaa keskitystappi 18 ja kopiohylsy 14 toisiinsa nähden siirtämällä liukutallaa 16 hieman.
Kiristä taas kiinnitysruuvit 17 ja poista keskitystappi 18 työkalunpitimestä.
Jyrsintä

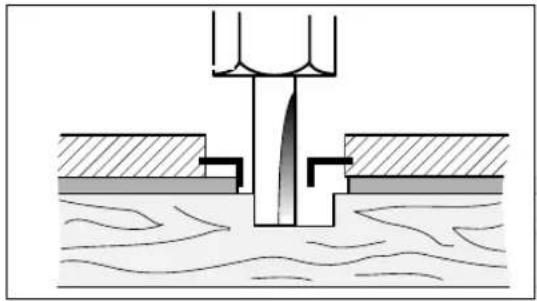

Valitse jyrsinterä, jonka läpimitta on pienempi kuin kopiohylsyn sisähalkaisija.
Aseta sähkötyökalu kopiohylsyineenv mallinetta 14 vasten.
Ohjaa sähkötyökalu ulkonevine kopiohylsyineen kevyesti sivuttain painaen pitkin mallinetta.
Ohje: Kopiohylsyn ulkonevan korkeuden takia, tulee mallineen olla vähintään 8 mm paksu.
Reuna- tai muotojyrsintä (katso kuvaa K
Reuna- tai muotojyrsinnässä ilman suuntaisoh-jainta tulee jyrsintätyökalu varustaa ohjaintapilla tai kuulalaakerilla.
Vie sähkötyökalu sivulta työkappaleeseen, kunnes ohjaustappi tai jyrsinterän kuulalaakeri on kiinni työstettävän työkappaleen reunassa. Ohjaa sähkötyökalua pitkin työkappaleen reunaa, kiinnittäen huomiota suorakulmaiseen tukeen. Liian suuri paine, saattaa vaurioittaa työkappaleen reunaa.
Jyrsintä suuntaisohjainta käyttäen (katso kuvaa L
Kiinnitä suuntaisohjain 20 jyrsinkoriin pyälletyllä ruuvilla 19.
Aseta haluttu vastesyvyys suuntaisohjaimen 21 siipiruuvilla.
Ohjaa sähkötyökalua tasaisella syötöllä ja sivuttaispaineella suuntaisohjainta 20 vasten pitkin työkappaleen reunaa.
Jyrsintä apuohjaimella (katso kuvaa M
Apuohjainta 22 käytetään reunojen jyrsitään jyrsinterillä, joissa ei ole ohjaustappia eikä kuulalaakeria.
Kiinnitä apuohjain 22 jyrsinkoriin pyälletyllä ruu-villa 19.
Ohjaa sähkötyökalua tasaisesti syöttäen pitkin työkappaleen reunaa.
Sivuttainen etäisyys
Aineenpoiston määrän muuttamiseksi, voit apuohjaimessa säätaa työkappaleen ja ohjainrullan välisen sivuttaisen etäisyyden.
Avaa siipiruuvi 24, aseta haluttu sivuttainen etäisyys kiertämällä siipiruuvi 23 sisään ja ki- ristä siipiruuvi 24 uudelleen.
Korkeus
Aseta apuohjaimen pystysuora asento riippuen käytettävästä jyrsinterästä ja työstettävän työkappaleen paksuudesta.
Avaa apuohjaimen pyälletty ruuvi 19, työnnä apuohjain haluttuun asentoon ja kiristä pyälletty ruuvi uudelleen.
Jyrsinkorin suojuksen asennus (katso kuvaa N
Poista kiinnitysvipu 10, jyrsinkorin suojuksen 25 asennusta varten. Aseta jyrsinkorin suojus 25 ylhäältäpäin jyrsinkorin 2 päälle ja kierrä taas kiinnitysvipu 10 kiinni niin, että käyttöyksikkö 1 pysyy tukevasti jyrsinkorissa, kun kiinnitysvipu on suljettu.
Jyrsintä kulmajyrsinkorilla (katso kuvat ☐) ☐
Kulmajyrsinkori 26 soveltuu erityisesti laminoitujen reunojen tasajyrsintään vaikeasti päästävissä paikoissa, erikoisten kulmien jyrsintään sekä reunojen viistotukseen.
Reunajyrsinnässä kulmajyrsinkorin 26 kanssa, tulee jyrsinterässä olla ohjaustappi tai kuulalaakeri.
Kulmajyrsinkorin asennus tapahtuu kuten jyrsinkorin 2.
Tarkan kulman asettamiseksi kulmajyrsinkorissa 26 on lovet 7,5°-välein. Koko asetusalue on 75°; kulmajyrsinkori voidaan kallistaa 45° eteenpäin ja 30° taaksepäin. Aseta kulma avaa-malla molemmat siipiruuvit 27. Aseta haluttu kulma asteikon 28 avulla ja kiristä siipiruuvit 27 uudelleen.
Jyrsintä kahvalla ja imuadapterilla varustettu liukutallalla (katso kuvaa R
Liukutallan 32 voi asentaa liukutallan 6 tilalle ja se antaa lisäkahvan 29 sekä mahdollisuuden pölynimun liitäntään.
Kierrä ulos liukutallan 6 pohjassa olevat neljä lieriöruuvia ja irrota liukutalla. Ruuvaa kiinni liukutalla 32 kuvan osoittamalla tavalla pohjalevyn, toimitukseen kuuluvilla litteäkantaruuuveilla.
Liitä pölynimu ruuvaamalla imuadapteri 31 kahdella ruuvilla liukutallaan 32. Liitä imuletku, jonka halkaisija on 19/35 mm imuadapteriin 31.
Optimaalisen imutehon takaamiseksi, tulisi imuadapteri 31 puhdistaa säännöllisesti.
Reunojen jyrsintää varten, tulee sinun lisäksi käyttää imuhuppua 30. Asenna imuhuppu kuvan osoittamalla tavalla.
Irrota imuhuppu 30, kun työstät tasaisia pintoja.
Laite voidaan liittää suoraan kaukokäynnistimellä varustetun Bosch-yleisimurin pistorasi- aan. Pölynimuri käynnistyy automaattisesti konetta käynnistettäessä.
Pölynimurin tulee soveltua työstettävälle materiaalille.
Käytä erikoisimuria imemään terveydelle poikkeuksellisen vaarallista, syöpää aiheuttavaa, kuivaa pölyä.
Asiakaspalvelu ja asiakasneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:
www.bosch-pt.com
Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Puh.: +358 (09) 435 991
Fax: +358 (09) 870 2318
www.bosch.fi
Pidätämme oikeuden muutoksiin
Huolto ja puhdistus
- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.
■ Pidä aina sähkötyökalu ja sähkötyökalun tuuletusaukot puhtaana, jotta voit työskennellä hyvin ja turvallisesti.
Tämä laite on suunniteltu, valmistettu ja testattu erittäin huolellisesti. Mikäli siinä siitä huolimatta ilmenee jokin vika, anna vain Bosch-huoltoliikkeen suorittaa tarvittavat korjaukset.
Mainitse ehdottomasti laitteesi tyyppikilvessä oleva 10-numeroinen tuotenumero kaikissa kyselyissä ja varaosatilauksissa.
Hävitys
Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.
Vain EU-maita varten:
Älä heitä sähkötyökaluja talousjätteisiin!
Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mu
kaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.
9 Spindlilukustusnupp
10 Lukustushoob
