KÄYTTÖOHJE WGG144ZPSN BOSCH

[fi] Käyttöohje ja asennusohjeet

Lisätietoja on digitaalisessa käyttöoppaassa.

1 Turvallisuus.... 4

1.1 Yleisiä ohjeita 4
1.2 Määräyksenmukainen käyttö..... 4
1.3 Käyttäjien rajoitukset 4
1.4 Turvallinen asennus.... 5
1.5 Turvallinen käyttö.... 7
1.6 Turvallinen puhdistus ja huolto.... 8

2 Esinevahinkojen välttäminen ... 10

3 Ympäristönsuojelu ja säästö.... 11

3.1 Pakkausmateriaalin hävittäminen 11
3.2 Energian ja resurssien säästö.... 11
3.3 Energiansäästötila 11

4 Asennus ja liitäntä 11

4.1 Laitteen purkaminen pakkauksesta 11
4.2 Toimituksen sisältö.... 12
4.3 Sijoituspaikalle asetettavat vaatimukset 12

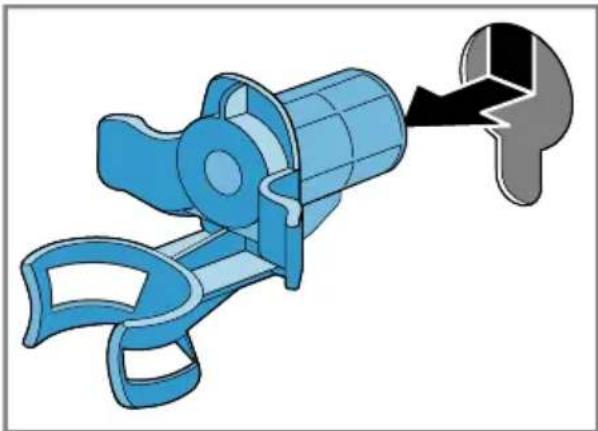

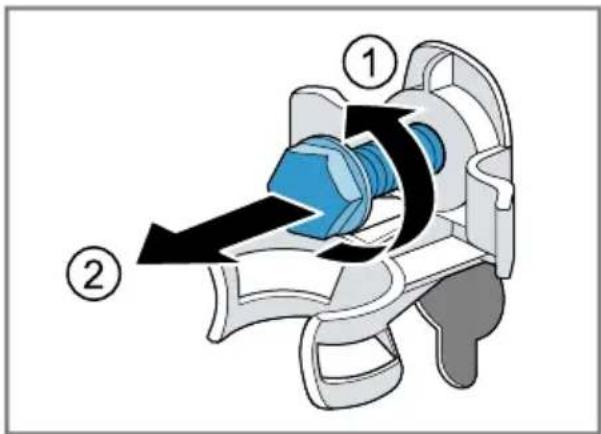

4.4 Kuljetustukien poistaminen ..... 13
4.5 Laitteen liittäminen.... 14
4.6 Laitteen suoristaminen 15
4.7 Laitteen liittäminen sähköverkkoon 16

5 Tutustuminen 17

5.1 Laite.... 17
5.2 Pesuainekotelo.... 17
5.3 Ohjauspaneeli.... 18

6 Ennen ensimmäistä käyttöä ..... 19

6.1 Tyhjän pesukerran käynnistäminen.... 19

7 Näyttö.... 20

8 Valitsimet.... 23

9 Ohjelmat 25

10 Varusteet 29

11 Pyykki 29

11.1 Pyykin esivalmistelu.... 29

13 Käytön perusteet.... 30

13.1 Laitteen kytkeminen päälle.... 30
13.2 Ohjelman asettaminen ..... 30
13.3 Ohjelma-asetusten muuttaminen.... 30
13.4 Pyykin asettamainen koneeseen.... 30

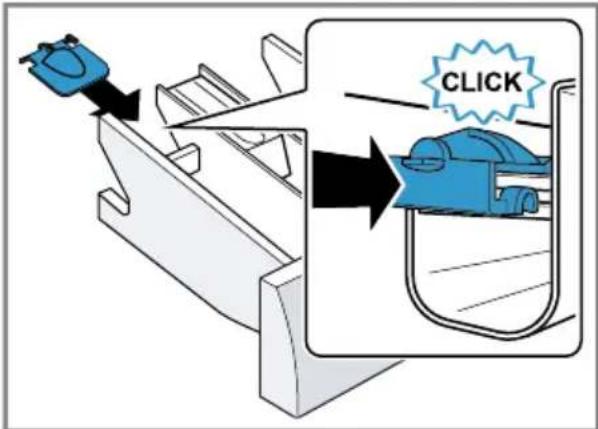

13.5 Nestepäisen pyykinpesuaineen annostelijan asettaminen paikalleen 30
13.6 Nestemäisen pesuaineen annostelijan käyttö.... 31
13.7 Pesuaineen ja hoitoaineen jakaminen 31
13.8 Pesuohjelman käynnistäminen.... 32
13.9 Pyykin lisääminen.... 32
13.10 Ohjelman keskeyttäminen... 32
13.11 Ohjelman jatkaminen, kun pyykki on jäänyt veteen..... 32
13.12 Pyykin poistaminen koneesta.... 32
13.13 Laitteen kytkeminen pois päältä.... 32

14 Lapsilukko 33

14.1 Lapsilukon aktivointi 33
14.2 Lapsilukon deaktivointi...... 33

15 Perusasetukset 34

15.1 Yhteenveto perusasetuksista 34
15.2 Perusasetusten muuttaminen.... 35

16 Ohjelmalaskuri 35

16.1 Ohjelmalaskurin haku näyttöön.... 35

17 Puhdistus ja hoito 35

17.1 Rummun puhdistus 35
17.2 Pesuainekotelon puhdistus ... 35

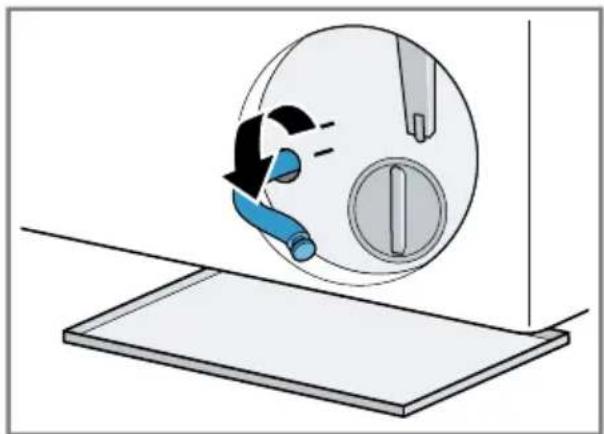

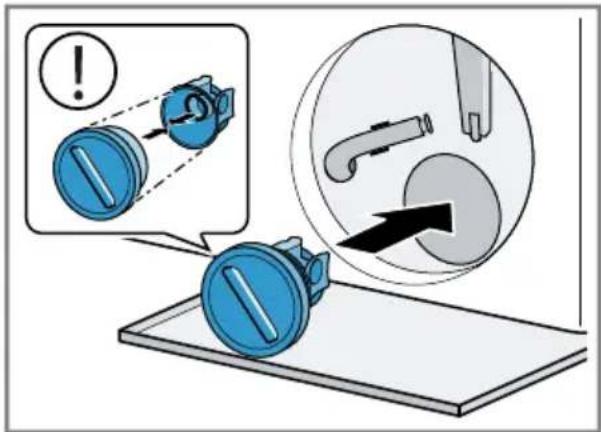

17.3 Poistopumpun puhdistus..... 36

18 Toimintahäiriöiden korjaaminen.... 40

18.1 Lukon avaaminen hätätilanteessa 49

19 Kuljetus, säilytys ja hävittäminen.... 49

19.1 Laitteen irrottaminen.... 49

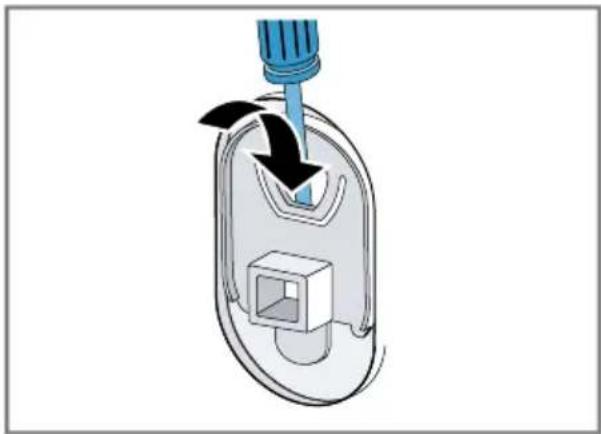

19.2 Kuljetustukien asentaminen .. 49
19.3 Laitteen ottaminen uudelleen käyttöön 49
19.4 Käytöstä poistetun laitteen hävittäminen 50

20 Huoltopalvelu 50

20.1 Mallinumero (E-nro) ja valmistusnumero (FD) ..... 50

21 Kulutustiedot.... 51

22 Tekniset tiedot.... 51

1 Turvallisuus

Noudata seuraavia turvallisuusohjeita.

1.1 Yleisiä ohjeita

■ Lue tämä ohje huolellisesti.
■ Säilytä ohjeet ja tuotetiedot myöhempää käyttötarvetta tai mahdollista uutta omistajaa varten.
■ Jos laitteessa on kuljetusvaurioita, älä kytke laitetta käyttöön.

1.2 Määräyksenmukainen käyttö

Käytä laitetta vain:

• konepesun kestävien tekstiilien ja käsin pestäviksi tarkoitetun villan pesemiseen hoito-ohjeiden mukaisesti.
  ■ vesijohtovedellä ja yleisesti myynnissä olevilla, pesukoneisiin soveltuvilla pesu- ja hoitoaineilla.
  ■ yksityisissä kotitalouksissa ja kodinomaisen ympäristön suljetuissa tiloissa.
  ■ enintään 4000 m korkeudella merenpinnasta.

1.3 Käyttäjien rajoitukset

Kahdeksanvuotiaat ja sitä vanhemmat lapset ja sellaiset henkilöt, joilla on alentunut fyysinen, aistillinen tai henkinen toimintakyky tai joilta puuttuu kokemusta ja/tai tietoa laitteen käytöstä, saavat käyttää laitetta vain valvonnan alaisena tai kun heille on neuvottu, miten laitetta käytetään turvallisesti ja he ovat ymmärtäneet laitteesta aiheutuvat vaarat.

Lapset eivät saa leikkiä laitteella.

Lapset eivät saa puhdistaa laitetta tai tehdä sille mitään käyttäjälle kuuluvia huoltotöitä ilman valvontaa.

Pidä alle 3-vuotiaat lapset ja kotieläimet poissa laitteen lähettyviltä.

1.4 Turvallinen asennus

⚠️ VAROITUS – Sähköiskun vaara!

Epäasianmukaiset asennukset ovat vaarallisia.

▶ Liitä laite ainoastaan tyyppikilvessä olevien tietojen mukaiseen sähköverkkoon.
▶ Liitä laite vain määräysten mukaisesti asennetun, maadoitetun pistorasian kautta vaihtovirtaverkkoon.
- Talon suojamaadoitusjärjestelmän täytyy olla asennettu määräysten mukaisesti. Asennuksen johdon poikkileikkauksen pitää olla riittävän suuri.
Käytä vikavirtasuojakytkintä käytettäessä vain tyyppiä, jossa on merkintä
- Älä syötä laitteeseen virtaa ulkoisella kytkentälaitteella, esimerkiksi kellokytkimellä tai kauko-ohjaimella.
- Kun laite on asennettu, verkkojohdon pistokkeeseen pitää päästä vapaasti käsiksi, tai jos sitä ei ole mahdollista pitää ulottuvilla, kiinteään sähköliitäntään on asennettava asennusmääräysten mukainen kaikki navat erottava katkaisin.
▶ Laitetta asentaessasi varmista, että verkkojohto ei jää puristuksiin eikä vahingoitu.

Verkkojohdon viallinen eristys on vaarallinen.

▶ Varmista, että verkkojohto ei koske laitteen kuumiin osiin tai lämmönlähteisiin.
- Varmista, että verkkojohto ei koske teräviin ulokkeisiin tai reunoihin.
▶ Verkkojohtoa ei saa taittaa, jättää puristuksiin eikä muuttaa.

⚠️ VAROITUS – Tulipalovaara!

Jatkojohdon ja hyväksymättömän adapterin käyttö on vaarallista.

• Älä käytä jatkojohtoja tai haaroitusrasioita.
  Käytä vain valmistajan hyväksymiä adaptereita ja verkkojohtoja.
• Jos verkkojohto on liian lyhyt eikä pidempää johtoa ole saatavilla, ota yhteyttä sähköalan erikoisliikkeeseen talon sähköasennusten muuttamista varten.

fi Turvallisuus

⚠️ VAROITUS – Loukkaantumisvaara!

Laitteen suuri paino voi aiheuttaa tapaturmia laitetta nostettaessa.

- Älä nosta laitetta yksin.

Jos tämä laite asennetaan epääasianmukaisesti pesutorniin, laite voi päästä putoamaan.

• Liitä kuivausrumpu vain kuivausrummun valmistajan liitossarjalla pyykinpesukoneen päälle. . Muunlaisen asennusmenetelmän käyttäminen on kielletty.
• Älä asenna laitetta pesutorniin, jos kuivausrummun valmistajalla ei ole tarjolla tarkoitukseen sopivaa liitäntäsarjaa.
• Älä asenna eri valmistajien syvyydeltään ja leveydeltään erilaisia laitteita pesutorniksi.
• Älä asenna pesutornia jalustalle; laitteet voivat päästä kaatumaan.

⚠️ VAROITUS – Tukehtumisvaara!

Lapset saattavat leikkiessään esim. vetää pakkausmateriaaleja päähänsä tai kääriytyä niihin ja tukehtua.

• Pidä pakkausmateriaali poissa lasten ulottuvilta.
• Älä anna lasten leikkiä pakkausmateriaalilla.

⚠️ HUOMAA – Loukkaantumisvaara!

Laite voi täristä tai liikkua käytön aikana.

▶ Sijoita laite puhtaalle, tasaiselle ja vakaalle alustalle.

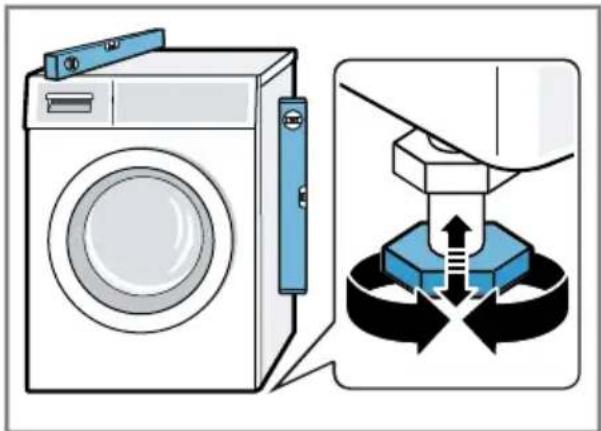

▶ Suorista laite laitejalkojen ja vesivaa'an avulla.

Epäasianmukaisesti asennetut letkut ja verkkojohdot aiheuttavat kompastumisvaaran.

- Asenna letkut ja verkkojohdot siten, että niihin ei voi kompastua. Jos laitetta siirretään sen ulkonevista rakenneosista, kuten esimerkiksi laitteen luukusta, osat voivat murtua.

- Älä siirrä laitetta sen ulkonevista rakenneosista.

⚠️ HUOMAA – Leikkautumisvaara!

Laitteen teräviin kulmiin koskeminen voi aiheuttaa viiltohaavoja.

• Älä koske laitteen teräviin kulmiin.
• Käytä suojakäsineitä laitetta asennettaessa ja kuljetettaessa.

1.5 Turvallinen käyttö

⚠️ VAROITUS – Sähköiskun vaara!

Viallinen laite tai verkkojohto on vaarallinen.

• Älä käytä viallista laitetta.
• Älä vedä verkkojohdosta, kun irrotat laitteen sähköverkosta. Vedä aina verkkojohdon pistokkeesta.
• Jos laite tai verkkojohto on rikki, irrota heti verkkojohdon pistoke tai kytke sulake sulakerasiassa pois päältä ja sulje vesihana.
  ▶ Soita huoltopalveluun. → Sivu 50

Laitteeseen pääsevä kosteus voi aiheuttaa sähköiskun.

Käytä laitetta vain suljetuissa tiloissa.
- Älä altista laitetta voimakkaalle kuumuudelle tai kosteudelle.

- Älä käytä laitteen puhdistukseen höyry- tai painepesuria, letkuja tai suihkua.

⚠️ VAROITUS – Terveysriski!

Lapset voivat leikkiessään lukita itsensä vahingossa laitteeseen ja joutua hengenvaaraan.

• Älä sijoita laitetta sellaisen oven taakse, joka vaikeuttaisi laitteen oven avaamista tai estäisi sen avaamisen.
  ▶ Vedä käytöstä poistettujen laitteiden verkkojohdon pistoke irti, katkaise verkkojohto ja riko laitteen ovessa oleva lukko siten, että laitteen luukkua ei saa enää suljettua.

⚠️ VAROITUS – Tukehtumisvaara!

Lapset voivat vetää henkeen tai niellä pieniä osia ja tukehtua niihin.

• Pidä pienet osat poissa lasten ulottuvilta.
• Älä anna lasten leikkiä pienillä osilla.

⚠️ VAROITUS – Myrkytysvaara!

Pesu- ja hoitoaineiden nauttiminen saattaa aiheuttaa myrkytyksiä.

• Jos nielet vahingossa ainetta, käänny lääkärin puoleen.
  ▶ Säilytä pesu- ja hoitoaineet poissa lasten ulottuvilta.

fi Turvallisuus

⚠️ VAROITUS – Räjähdysvaara!

Jos pyykkiä on esikäsitelty liuotinainepitoisilla puhdistusaineilla, pyykki voi aiheuttaa laitteessa räjähdyksen.

- Huuhtele tällainen esikäsitelty pyykki ennen pesua huolellisesti vedellä.

⚠️ HUOMAA – Loukkaantumisvaara!

Jos laitteen päälle noustaan tai kiivetään, kansi voi murtua.

- Älä nouse tai kiipeä laitteen päälle.

Jos istuudut avoimen luukun päälle tai nojaat siihen, laite voi kaatua.

- Älä istuudu laitteen luukun päälle tai nojaa siihen.

- Älä aseta mitään esineitä laitteen luukun päälle.

Jos kosketat pyörivää rumpua, saatat loukata kätesi.

- Odota, että rumpu on kokonaan pysähtynyt ennen kuin kosketat rumpua.

⚠️ HUOMAA – Palamisvaara!

Kun pesulämpötila on korkea, pesuvesi on kuumaa.

- Älä kosketa kuumaa pesuvettä.

⚠️ HUOMAA – Kemiallisten palovammojen vaara!

Kun avaat pesuainekotelon, laitteesta voi roiskua pesuainetta ja hoitoainetta. Aineiden pääseminen kosketuksiin silmien tai ihon kanssa voi aiheuttaa ärsytystä.

- Jos pesu- tai hoitoainetta pääsee silmiin tai iholle, huuhtele silmät ja iho huolellisesti puhtaalla vedellä.

- Jos nielet vahingossa ainetta, käänny lääkärin puoleen.

▶ Säilytä pesu- ja hoitoaineet poissa lasten ulottuvilta.

1.6 Turvallinen puhdistus ja huolto

⚠️ VAROITUS – Sähköiskun vaara!

Epäasianmukaiset korjaukset ovat vaarallisia.

▶ Laitteen korjaustöitä saavat tehdä vain alan ammattilaiset.
▶ Laitteen korjaukseen saa käyttää vain alkuperäisiä varaosia.

- Jos laitteen verkkojohto vaurioituu, sen saa turvallisuussyistä vaihtaa vain valmistaja, sen huoltopalvelu tai vastaavan pätevyyden omaava henkilö.

Laitteeseen pääsevä kosteus voi aiheuttaa sähköiskun.

- Älä käytä laitteen puhdistukseen höyry- tai painepesuria, letkuja tai suihkua.

⚠️ VAROITUS – Loukkaantumisvaara!

Muiden kuin alkuperäisten varaosien ja alkuperäisten varusteiden käyttö on vaarallista.

- Käytä vain valmistajan alkuperäisiä varaosia ja alkuperäisiä varusteita.

⚠️ VAROITUS – Myrkytysvaara!

Liuotinpitoisia puhdistusaineita käytettäessä saattaa muodostua myrkyllisiä höyryjä.

- Älä käytä liuotinpitoisia puhdistusaineita.

2 Esinevahinkojen välttäminen

HUOMIO!

Huuhteluaineiden, pesuaineiden, hoitoaineiden ja puhdistusaineiden virheellinen annostelu voi haitata laitteen toimintaa.

▶ Noudata valmistajien annostelusuosituksia.

Suurimman sallitun täyttömäärän ylittäminen haittaa laitteen toimintaa.

▶ Ota kunkin ohjelman suurin sallittu täyttömäärä huomioonäläkä ylitä määrää. → "Ohjelmat", Sivu 25

Laitteessa on kuljetusta varten kuljetustuet. Poistamattomat kuljetustuet voivat aiheuttaa esinevahinkoja ja laitevaurioita.

- Poista ennen laitteen käyttöönottoa kaikki kuljetustuet ja ota ne talteen. - Asenna kaikki kuljetustuet kunnolla paikoilleen aina ennen kuin kuljetat laitetta, jotta vältät kuljetusvauriot.

Tulovesiletkun epäasianmukainen liitäntä voi johtaa aineellisiin vahinkoihin.

• Kiristä tulovesiliitännän ruuvit käsikireydelle.

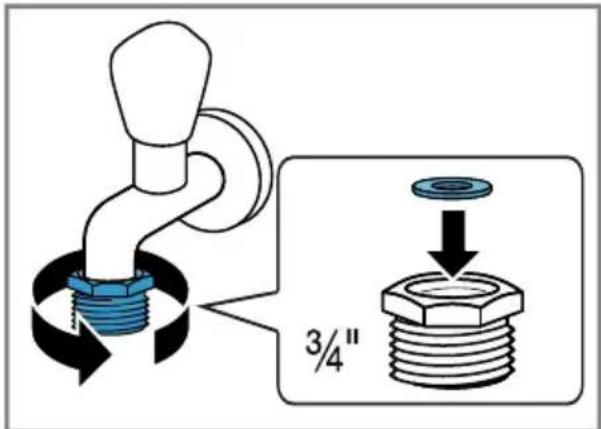

• Liitän tulovesiletku vesihanaan mieluiten suoraan, ilman lisäliitäntäelementtejä kuten adapteria, jatkoletkua, venttiiliä tai vastaavaa.
  ▶ Varmista, että vesihanan sisähalkaisija on vähintään 17 mm.
• Varmista, että vesihanaan johtavan liittimen kierteen pituus on vähintään 10 mm.

Veden liian alhainen tai korkea paine voi heikentää laitteen toimintaa.

- Varmista, että vedenpaine vesijärjestelmässä on vähintään 100 kPa (1 bar) ja enintään 1000 kPa (10 bar).

• Jos vedenpaine ylittää annetun maksimiarvon, vesijohtoliitännän ja laitteen letkusarjan väliin on asennettava paineenalennusventtiili.
• Älä liitä laitetta paineettoman vedenlämmittimen sekoittimeen. Muutetut tai vaurioituneet vesiletkut voivat aiheuttaa esine- ja laitevaurioita.
• Vesiletkuja ei saa taittaa, jättää puristuksiin, muuttaa eikä katkaista.
• Käytä vain laitteen mukana toimitettuja vesiletkuja tai valmistajan alkuperäisiä vaihtoletkuja.
• Käytettyjä vesiletkuja ei saa käyttää uudelleen.

Laitteen käyttäminen likaantuneella tai liian kuumalla vedellä voi aiheuttaa aineellisia vahinkoja ja vaurioittaa laitetta.

- Käytä laitetta vain kylmän vesijohtoveden kanssa.

Soveltumattomat puhdistusaineet voivat vahingoittaa laitteen pintoja.

• Älä käytä voimakkaita tai hankaavia puhdistusaineita.
• Älä käytä vahvasti alkoholipitoisia puhdistusaineita.
• Älä käytä kovia hankaustyynyjä tai puhdistussieniä.
• Puhdista laite vain vedellä ja pehmeällä, kostealla liinalla.
  ▶ Poista laitteen kanssa kosketuksiin joutuneet pesuainejäämät, suihkejäämät ja muu lika heti.

3 Ympäristönsuojelu ja säästö

3.1 Pakkausmateriaalin hävittäminen

Pakkausmateriaalit ovat ympäristöystävällisiä ja kierrätyskelpoisia.

- Hävitä yksittäiset osat lajiteltuina.

3.2 Energian ja resurssien säästö

Laitteesi kuluttaa vähemmän sähköä ja vettä, kun noudatat näitä ohjeita.

Käytä hyväksesi ohjelmia, joissa lämpötila on matalampi ja pesuajat pidempiä, sekä rummun suurinta sallittua täyttömäärää.

√ Energian- ja vedenkulutus on tällöin tehokkainta.

Valitse pyykin likaisuusasteen mukainen pesuaineen annostelu.

- Kevyesti tai normaalisti likaantuneelle pyykille riittää pienempi pesuainemäärä. Noudata pesuainevalmistajan annostelusuositusta.

Laske pesulämpötilaa, kun pyykki on kevyesti tai normaalisti likaantunutta.

√ Laite kuluttaa matalammissa lämpötiloissa vähemmän energiaa. Kevyesti tai normaalisti likaantuneelle pyykille riittää myös matalampi lämpötila kuin hoitoohjeessa mainitaan.

Aseta suurin sallittu linkousnopeus, kun haluat kuivata pyykin pesun jälkeen kuivausrummussa.

- Kuivempi pyykki lyhentää kuivausohjelman kestoa ja pienentää energiankulutusta. Kun linkousnopeus on suurempi, pyykin jäännöskosteus vähenee ja linkousäänen voimakkuus kasvaa.

Laitteessa on määräautomatiikka.

√ Määräautomatiikka sovittaa vedenkulutuksen ja ohjelman keston optimaaliseksi tekstiilien laadun ja rummun täyttömäärän mukaan.

3.3 Energiansäästötila

Jos laite on pidemmän aikaa käyttämättä, laite kytkeytyy automaattisesti energiansäästötilaan. Energiansäästötila päättyy, kun käytät taas laitetta.

4 Asennus ja liitäntä

4.1 Laitteen purkaminen pakkauksesta

HUOMIO!

Rumpuun jääneet esineet, joita ei ole tarkoitettu käytettäviksi laitteessa, voivat aiheuttaa esine- ja laitevaurioita.

- Poista nämä esineet ja kaikki mukana toimitetut varusteet rummusta ennen kuin käytät laitetta.

1. Poista kaikki pakkausmateriaali ja suojakalvot laitteesta.

→ "Pakkausmateriaalin hävittäminen", Sivu 11

fi Asennus ja liitäntä

1. Tarkasta, onko laitteessa näkyviä vaurioita.
2. Avaa luukku.
3. Poista varusteet rummusta.
4. Sulje luukku.

4.2 Toimituksen sisältö

Kun olet poistanut kaikki osat pakkauksesta, tarkista ettei niissä ole kuljetusvaurioita ja että kaikki osat ovat mukana.

HUOMIO!

Laitteen käyttö epätäydellisten tai viallisten varusteiden kanssa voi haitata laitteen toimintaa tai aiheuttaa aineellisia vahinkoja ja laitevaurioita.

• Älä käytä laitetta epätäydellisten tai viallisten varusteiden kanssa.
• Vaihda varusteet ennen laitteen käyttöä.
  → "Varusteet", Sivu 29

Huomautus: Laitteen moitteeton toiminta on tarkastettu tehtaalla. Tästä on voinut jäädä laitteeseen vesitahroja. Tahrat poistuvat ensimmäisen pesukerran jälkeen.

Toimitus koostuu seuraavista:

■ Pyykinpesukone
■ Laitteen asiakirjat
■ Kuljetustuet → "Kuljetustukien poistaminen", Sivu 13
■ Suojatulpat
■ Liitäntäadapteri
■ Tulovesiletku → "Tulovesiletkun liittäminen", Sivu 14

4.3 Sijoituspaikalle asetettavat vaatimukset

VAROITUS

Sähköiskun vaara!

Laitteessa on jännitettä johtavia osia. Jännitettä johtavien osien koskettaminen on vaarallista.

- Älä käytä laitetta ilman kansilevyä.

VAROITUS

Loukkaantumisvaara!

Jos laitetta käytetään jalustalla, laite voi kaatua.

- Kiinnitä laitteen jalat ehdottomasti valmistajan toimittaman kiinnityssarjan → Sivu 29 avulla ennen kuin käytät laitetta jalustalla.

HUOMIO!

Laitteessa oleva jäätyvä jäännösvesi voi aiheuttaa laitevaurioita.

- Älä sijoita laitetta ulos tai tiloihin, joissa vesi voi jäätyä, äläkä käytä laitetta tällaisissa tiloissa.

Jos laitetta kallistetaan yli 40°, laitteessa oleva jäännösvesi voi valua ulos ja aiheuttaa vaurioita.

▶ Kallista laitetta varovasti.
- Kuljeta laite pystyasennossa.

Sijoituspaikka Vaatimukset

Sokkeli Kiinnitä laite

kiinnityssarjan → Sivu 29 avulla.

Sijoituspaikka Vaatimukset

Puupalkkikatto Sijoita laite

vedenpitävälle puulevylle (vahvuus vähintään 30 mm), joka on kiinnitetty tukevasti ruuveilla lattiaan.

Keittiökalusterivi Sijoita laite vain

yhtenäisen, viereisten kaappien kanssa kiinteästi liitetyn työtason alle. Vaadittava asennussyvenny ksen leveys: 60 cm.

Seinän vieressä Älä asenna

verkkoliitäntäjoht oa ja letkuja puristuksiin seinän ja laitteen väliin.

4.4 Kuljetustukien poistaminen

Laitteen takasivulla on kuljetusta varten kuljetustuet.

Huomautus: Säilytä kuljetustukien ruuvit ja holkit myöhempää kuljetusta varten.

→ "Kuljetustukien asentaminen", Sivu 49

1. Vedä letkut pois pidikkeistä.

1. Löystytä①ja poista ②4 kuljetustuen kaikki ruuvit ruuviavaimella, avainkoko 13.

1. Poista verkkoliitäntäjohto pidikkeestä.

fi Asennus ja liitäntä

1. Poista 4 holkkia.

1. Aseta 4 suojatulppaa paikoilleen.

1. Työnnä 4 suojatulppaa alaspäin.

Huomautus: Kun haluat asentaa kuljetustuet laitteeseen kuljetusta varten, tee nämä vaiheet päinvastaisessa järjestyksessä.

4.5 Laitteen liittäminen Tulovesiletkun liittäminen

1. Liitä tulovesiletku laitteeseen.

1. Liitä tulovesiletku vesihanaan (26,4 mm = 3/4").

1. Jos käytössä on vesihana 21 mm = 1/2", asenna ensin adapteri ja tiivistelvy.

1. Avaa vesihana varovasti ja tarkasta, ovatko liitäntäkohdat tiiviit.

Poistovesiliitännän liitäntätyypit

Seuraavassa saat ohjeet laitteen liittämisestä poistovesijärjestelmään.

HUOMIO!

Kun laitteesta poistetaan vesi pumppaamalla, poistovesiletku on paineen alainen, ja letku voi irrota asennetusta liitäntäkohdasta.

- Varmista, että poistovesiletku ei pääse irtoamaan tahattomasti.

Huomautus: Ota huomioon poistoveden pumppauskorkeudet. Suurin sallittu poistoveden pumppauskorkeus on 100 cm.

Hajulukko Varmista

liitäntäkohdan pitävyys letkunkiristimellä (24 - 40 mm).

Pesuallas Kiinnitä

poistovesiletku kaaren → Sivu 29 avulla ja varmista paikallaan pysyminen.

Muoviputki, jossa on kumimuhvi, tai viemäri

Kiinnitä poistovesiletku kaaren → Sivu 29 avulla ja varmista paikallaan pysyminen.

4.6 Laitteen suoristaminen

Suorista laite oikein, jotta vähennät häiriöääniä ja värinöitä ja vältät laitteen liikkumisen.

1. Avaa vastamutterit kiertämällä ruuviavainta, avainkoko 17, myötäpäivään.

1. Suorista laite kiertämällä laitejalkoja. Tarkasta laitteen sijoitus vesivaa'alla.

Laitteen on oltava tukevasti lattialla kaikkien jalkojen varassa.

fi Asennus ja liitäntä

1. Kierrä vastamutterit ruuviavaimella, avainkoko 17, käsikireyteen laitteen runkoa vasten.

Pidä samalla kiinni laitteen jalasta, jotta korkeus ei muutu.

4.7 Laitteen liittäminen sähköverkkoon

Huomautus: Kodin tämän laitteen sähköliitännän pitää vastata paikallisia lakisääteisiä määräyksiä ja turvallisuusmääräyksiä, ja siinä tulisi olla vikavirtasuojakytkin.

1. Liitä verkkojohdon verkkopistoke laitteen läheisyydessä olevaan pistorasiaan.

Laitteen liitäntätiedot löydät teknisistä tiedoista → Sivu 51.

1. Tarkista verkkopistokkeen kiinnitys.

5 Tutustuminen

5.1 Laite

Tästä löydät yleiskuvan laitteen osista.

Laitteen tyypistä riippuen voivat tietyt yksityiskohdat kuten väri ja muoto poiketa kuvasta.

1	Poistopumpun huoltoluukku → Sivu 36
2	Luukku
3	Pesuainekotelo → Sivu 17
4	Ohjauspaneeli → Sivu 18
5	Poistovesiletku → Sivu 15
6	Verkkoliitäntäjohto → Sivu 16
7	Kuljetustuet → Sivu 13

5.2 Pesuainekotelo

Huomautus: Ota huomioon valmistajien antamat ohjeet pesuaineiden ja hoitoaineiden käytöstä ja annostelusta sekä tiedot ohjelmakuvauksista. → "Ohjelmat", Sivu 25

fi Tutustuminen

1	Annostelija nestemäiselle pyykinpesuaineelle → "Nestepäisen pyykinpesuaineen annostelijan asettaminen paikalleen", Sivu 30
2	Lokero II: Pesuaine varsinaista pesua varten
3	Lokero ✉Huuhteluaine
4	Lokero I: Pesuaine esipesua varten

5.3 Ohjauspaneeli

Käyttöpaneelin avulla asetetaan laitteen toiminnot ja nähdään tiedot sen käyttötilasta.

1	Ohjelmat → Sivu 25
2	Ohjelmavalitsin → Sivu 30
3	Näyttö
4	Valitsimet

6 Ennen ensimmäistä käyttöä

Valmistele laite käyttöä varten.

6.1 Tyhjän pesukerran käynnistäminen

Laite on tarkastettu huolellisesti ennen sen lähettämistä tehtaalta. Pese ensimmäisen kerran ilman pyykkiä, jotta tehtaan koepesun mahdollinen jäännösvesi poistuu laitteesta.

1. Aseta ohjelmavalitsin kohtaan Trumrengöring.
2. Sulje luukku.
3. Vedä pesuainekotelo ulos.
4. Kaada noin 1 litra vesijohtovettä lokeroon II.

Käytä kevyeen likaan vain puolet pesuainevalmistajan suosittelemasta pesuainemäärästä, jotta vältät vaahdon muodostumisen. Älä käytä villa- tai hienopesuainetta.

1. Työnnä pesuainekotelo paikalleen.
2. Käynnistä ohjelma painamalla >00

√ Näytössä näkyy jäljellä oleva ohjelman kesto.
√ Näytössä näkyy ohjelman päättyminen: End.
8. Käynnistä ensimmäinen pesukerta tai aseta ohjelmavalitsin kohtaan ○, jos haluat kytkeä laitteen pois päältä.

→ "Käytön perusteet", Sivu 30

7 Näyttö

Näytössä näet voimassa olevat asetusarvot, valintamahdollisuudet ja ohjetekstit.

Esimerkki näytöstä

Näyttö	Nimitys	lisätietoja
0:401	Ohjelman kesto/ohjelman jäljelläoleva toiminta-aika		Ohjelman todennäköinen kesto taiohjelman jäljellä oleva toiminta-aikatunteina ja minuutteina.
-1	Ohjelmanpäättymisaika		→ "Valitsimet", Sivu 23
9,01	Täyttösuositus Suurin sallittu täyttömäärä asetetulleohjelmalle kg.
∅ - 1400	∅inkousnopeus Asetettu linkousnopeus r/min.→ "Valitsimet", Sivu 23∅: ilman linkousta, vain veden poisto
* - 90 Lämpötila Asetettu lämpötila °C.→ "Valitsimet", Sivu 23*(kylmä)
—	Käynnistys / tauko	Ohjelman käynnistäminen, keskeyttäminentai pysäyttäminen tauon ajaksi■ palaa: ohjelma on käynnissä ja sevoidaan keskeyttää tai pysäyttää tauonajaksi.■ vilkkuu: ohjelma voidaan käynnistää taisitä voidaan jatkaa.
1 Esimerkki
Näyttö Nimitys lisätietoja
↓	Esipesu Ohjelman tila
	Peseminen Ohjelman tila
	Huuhtelu Ohjelman tila
	Linkous Ohjelman tila
End Ohjelman	Ohjelman tilapäätyminen
	Höyrystys Ohjelman tila
3 sek. Lapsilukko ▪ palaa: lapsilukko on aktivoitu.▪ vilkkuu: lapsilukko on aktivoitu ja laitettaon käytetty.→ "Lapsilukon deaktivointi", Sivu 33
—	Rypistymisesto Rypistymisesto on aktivoitu.→ "Valitsimet", Sivu 23
—	Lisää vettä jaLisähuuhtelu	Pesu käyttämällä lisävettä ja yhtälisähuuhtelukertaa on aktivoitu.→ "Valitsimet", Sivu 23
	Jää veteen Pyykin jättö veteen on aktivoitu.
—	SpeedPerfect Pesu lyhennetyllä ajalla aktivoitu.→ "Valitsimet", Sivu 23
?	Veri Tahratyyppi on aktivoitu.
	Ruoho Tahratyyppi on aktivoitu.
?	Punaviini Tahratyyppi on aktivoitu.
	Ruokarasva/-öljy Tahratyyppi on aktivoitu.
	Rummunpuhdistuksenmuistutus	vilkkuu: rumpu likaantunut. Käynnistäohjelma Trumrengöring rummun ja pesuvesisäiliön puhdistamista ja hoitoavarten.→ "Rummun puhdistus", Sivu 35
: Jännitteen	valvontajärjestelmä	vilkkuu: jännitteen automaattinenvalvontajärjestelmä havaitsee sallittua suurempia alijännitteitä. Ohjelma pysähtyy.Huomautus: Ohjelma jatkuu, kun jänniteon taas sallituissa rajoissa.
· Jännitteen	valvontajärjestelmä	vilkkuu: ohjelma on pysähtynyt sallittua suurempien alijännitteiden takia. Jänniteon taas sallituissa rajoissa ja ohjelma jatkuu.Huomautus: Ohjelma kestää tavallista kauemmin.
1 Esimerkki

Näyttö	Nimitys lisätietoja
	Luukku▪ palaa: luukku on lukittu eikä sitä voiavata.■ vilkkuu: luukku ei ole kiinni.■ pois päältä: luukun lukitus onvapautunut ja luukku voidaan avata.
	Vesihana▪ Ei vedenpainetta.■ Vedenpaine on liian matala.
E:35 / -10 ^1	Vika Vikakoodi, vikanäyttö, äänimerkki.
^1 Esimerkki

8 Valitsimet

Ohjelma-asetusten valikoima riippuu asetetusta ohjelmasta.

Valitsin Valikoima lisätietoja
(D) (Käynnistys/Tauko)	käynnistäminenkeskeyttäminenpysäyttäminentauon ajaksi	Ohjelman käynnistäminen,keskeyttäminen tai pysäyttäminentauon ajaksi.
(Speed Perfect)	aktivointideaktivointi	Ohjelman lyhyemmän keston aktivointitai deaktivointi.Huomautus:Energiankulutus kasvaa.Tämä ei vaikuta pesutulokseen.
(Tahrat) Monivalinta Tahratyypin valinta.Lämpötila, rummun liike ja liotusaikasovitetaan tahratyyppiin.
(Valmis)	24 tuntiin saakka Määritä ohjelman päättymisaika.Ohjelman kesto sisältyy jo asetettuuntuntimäärään.Kun ohjelma käynnistetään, näytössänäkyy ohjelman kesto.
(Lämpötilavalinta)	- 90 Lämpötilan muuttaminen.Asetettu lämpötila °C.
(LinkLinkous)	- 1400 Linkousnopeuden muuttaminen tai linkouksen deaktivointi.Asetettu linkousnopeus r/min.Valinnalla Vesi pumpataan pois jalinkous deaktivoidaan. Pyykki jäämärkänä rumpuun.
3 sek.(Lapsilukko 3sek.)	aktivointideaktivointi	→ "Lapsilukko", Sivu 33
(Vesi & Huuhteluplus)	aktivointideaktivointi	Runsaamman vesimäärän käytön jalisähuuhtelukerran aktivointi taideaktivointi.Suositellaan erityisen herkkäihoisille jaalueille, joissa vesi on hyvin pehmeää.
(Rypistymisesto)	aktivointideaktivointi	Rypistymistä vähentävän pesunaktivointi tai deaktivointi.Linkouksen kulkua ja linkousnopeuttamuutetaan pyykin rypistymisenvähentämiseksi.

fi Valitsimet

Valitsin Valikoima lisätietoja
		Huomautus: Pyykin jäännöskosteus on pesun jälkeen suurempi. Ripusta pyykki heti pesun jälkeen kuivumaan, jotta vältät rypistymisen.

9 Ohjelmat

Huomautus: Pyykin hoito-ohjemerkinnöistä löydät lisää ohjeita ohjelmanvalinnasta.

Ohjelma Kuvaus suurin		täyttö määrä (kg)
Bomull(Puuvilla)	Kulutusta kestävien puuvillaa, pellavaa ja sekoitekuitua olevien tekstiilien pesu.Sopii myös lyhennetyksi ohjelmaksi normaalilikaiselle pyykille, kun aktivoit ohjelman ☑ Ohjelma-asetus:▪ maks. 90 °C▪ maks. 1400 r/min	9,05,0 ^1
Eco 40-60)	Puuvillaa, pellavaa ja sekoitekuitua olevien tekstiilien pesu.Huomautus: Tekstiilejä, jotka voidaan hoito-ohjesymbolin mukaan pestä lämpötilassa 40 °C - 60 °C ☑ voidaan pestä yhdessä.Pesuteho vastaa parasta mahdollista pesuteholuokkaa lakisääteisten määräysten mukaan.Tälle ohjelmalle sovitetaan pesulämpötila automaattisesti täyttömäärän mukaan, jotta saavutetaan optimaalinen energiatehokkuus ja paras mahdollinen pesuteho. Pesulämpötilaa ei voi muuttaa.Ohjelma-asetus:Huomautus: Lämpötilaa ei voi tässä ohjelmassa säätää, ja se määritetään automaattisesti.▪ maks. - °C▪ maks. 1400 r/min	9,0
Syntet(Synteettiset)	Synteettistä materiaalia ja sekoitekuitua olevien tekstiilien pesu.Ohjelma-asetus:▪ maks. 60 °C▪ maks. 1200 r/min	4,0
Mix Puuvillaa, pellavaa, synteettistä materiaalia ja sekoitekuitua olevien tekstiilien pesu.Sopii kevyesti likaantuneelle pyykille.		4,0
^1 ⇌ aktivoitu ^2 Pesu ei mahdollista
	Ohjelma-asetus: ■ maks. 60 °C ■ maks. 1400 r/min
Fintvätt / Silke (Hienopesu/ Silkki)	Hellävaraista käsittelyä vaativien, pesunkestävien silkkiä, viskoosia tai syntetistä materiaalia olevien tekstiilien pesu.Käytä hienopyykille tai silkille tarkoitettua pyykinpesuainetta.Huomautus:Pese erityisen hellävaraista käsittelyä vaativat tai hakasia, sinkilöitä tai kaaria sisältävät tekstiilit pesupussissa. Ohjelma-asetus: ■ maks. 40 °C ■ maks. 800 r/min	2,0
Ylle / Handtvätt (Villa)	Villaa ai villasekoitetta olevien käsin- tai konepesunkestävien tekstiilien pesu.Pyykin kutistumisen välttämiseksi rumpu pyörittää tekstiilejä erityisen hellävaraisesti ja pitää välillä pitkiä taukoja.Käytä villalle tarkoitettua pyykinpesuainetta. Ohjelma-asetus: ■ maks. 40 °C ■ maks. 800 r/min	2,0
Sköljning (Huuhtelu)	Huuhtelu ja sen jälkeen linkous ja veden poisto. Ohjelma-asetus: maks. 1400 r/min	-
Centrifugering / Urpumpning (Linkous/Veden poisto)	Linkous ja veden poisto.Jos haluat vain poistaa veden, aktivoi Pyykkiä ei lingota. Ohjelma-asetus: maks. 1400 r/min	-
Hygien Plus (Hygienia)	Kulutusta kestävien puuvillaa, pellavaa ja sekoitekuitua olevien tekstiilien pesu.Sopii allergikoille ja tavallista suurempien hygieniavaatimusten täyttämiseen.Huomautus: Kun asetettu lämpötila on saavutettu, se pysyy samana koko pesuprosessin ajan. Ohjelma-asetus: ■ maks. 60 °C ■ maks. 1400 r/min	6,5
^1 aktivoitu ^2 Pesu ei mahdollista
Funktions textilier(Toiminnalliset tekstiilit)	Kalvomateriaalia sisältävien ja vettä hylkivien ulkoilu- ja vapaa-ajan asujen pesu.Käytä ulkoiluvaatteille tarkoitettua pyykinpesuainetta.Älä käytä huuhteluainetta.Ohjelma-asetus:▪ maks. 40 °C▪ maks. 800 r/min	2,0
Iron Assist ⚙(Easy Ironing Steam Assisted)	Sopii kauluspaidoille, T-paidoille ja vastaaville puuvillaa, pellavaa ja sekoitekuitua oleville tekstiileille.Ohjelma kuivien tekstiilien lämmittämiseksi ja kostuttamiseksi vesihöyryllä; ohjelman päätyttyä tekstiilit ripustetaan kuivumaan, tai ne on helppo myös silittää.Ohjelman täyttömäärä on enintään viisi paitaa tai viisi T-paitaa.Aktivoi ≈,jos haluat höyrystää vain yhden vaatekappaleen.Huomautukset▪ Ripusta lämpimät ja kostutetut tekstiilit kuivumaan heti ohjelman päätyttyä tai silitä tekstiilit.▪ Tekstiilejä ei pestä tai puhdisteta. Älä käytä pesu-tai huuhteluainetta.▪ Vesihöyry on kuumaa, ja se voi vaurioittaa tiettyjä kangas- tai tekstiilityyppejä.Ohjelma ei sen tähden sovellu ulkoilutekstiileille tai silkkiä tai villaa oleville tekstiileille, kuten esimerkiksi villapaidoille.	-2
Syntet plus(Synteettiset plus)	Tummien ja voimakasväristen puuvillatekstiilien ja siliävien tekstiilien pesu, esimerkiksi farkut.Pese pyykki sisäpuoli ulospäin käännettynä.Käytä nestemäistä pyykinpesuainetta.Ohjelma-asetus:▪ maks. 40 °C▪ maks. 1200 r/min	4,0
Trumrengöring(Rummun puhdistus)	Rummun puhdistus ja hoito.Käytä ohjelmaa seuraavissa tapauksissa:▪ ennen ensimmäistä käyttöä	-2
^1 ≈ 1 aktivoitu ^2 Pesu ei mahdollista
	jos peset usein pesulämpötilassa 40 °C tai tätä matalammassa lämpötilassapidemmän poissaolon jälkeenKäytä valkaisuainetta sisältävää pesujauhetta.Annostele valkaisuainetta sisältävä pesujauhe varsinaisen pesun lokeroon II.→ "Pesuainekotelo", Sivu 17Puolita pesuainemäärä, jotta vältät vaahdon muodostumisen.Älä käytä huuhteluainetta.Älä käytä villa- tai hienopesuainetta tai nestemäistä pyykinpesuainetta.Huomautus: Jos et ole pitkään aikaan käyttänyt ohjelmaa, jossa pesulämpötila on 60 °C tai korkeampi, rummunpuhdistuksen näyttö vilkkuu muistutukseksi.
Snabb 15'/30' (Pika15'/30')	Puuvillaa, syntetistä materiaalia ja sekoitekuitua olevien tekstiilien pesu.Lyhyt ohjelma pienelle määrälle kevyesti likaantunutta pyykkiä.Ohjelma kestää n. 30 minuuttia.Jos haluat lyhentää ohjelman keston 15 minuuttiin, aktivoi = Suurin sallittu täyttömäärä laskee arvoon 2,0 kg.Ohjelma-asetus:maks. 40 °Cmaks. 1200 r/min	4,0
^1 = Aktivoitu ^2 Pesu ei mahdollista

10 Varusteet

Käytä alkuperäisiä varusteita. Ne on suunniteltu laitettasi varten.

Huomautus: Joissakin varusteissa on käytettävissä värivaihtoehtoja. Ota yhteys

→ "Huoltopalvelu", Sivu 50.

	Käyttö Tilausnumero
Tulovesiletkun jatke Kylmän tulovesiletkun tai Aquastop-tulovesiletkun pidentäminen (2,5 m).		WMZ2381
Kiinnityssarja Laitteen vakauden parantaminen.		WMZ2200
Kaareva letkun pidike Poistovesiletkun kiinnittäminen.		00655300
Nestemäisen pesuaineen jakaja	Nestemäisen pyykinpesuaineen annostelu.	00605740
Jalusta Sijoita laite	korkeammalle täyttämisen ja tyhjentämisen helpottamiseksi.	WMZ20490

11 Pyykki

11.1 Pyykin esivalmistelu

HUOMIO!

Pyykkiin jääneet esineet voivat vahingoittaa pyykkiä ja rumpua.

- Tyhjennä taskut ennen kuin laitat pyykin koneeseen.

Huomautus

Esikäsittelemällä pyykin suojaat laitetta ja tekstiilejä.

■ Harjaa hiekka ja multa pois
■ Lajittele pyykki värin ja tekstiililajien mukaan ja noudata hoito-ohjemerkkejä

■ Sulje kaikki vetoketjut, tarrakiinnikkeet, hakaset ja nepparit
■ Sido kangasvyöt, kangasnauhat ja kiristysnyörit kiinni
■ Poista verhojen ripustusrullat ja lyijypainot
■ Pese pienet tai hellävaraista käsittelyä vaativat tekstiilit pesupussissa
■ Pese aina yhdessä pieniä ja suuria vaatekappaleita
■ Pese välittömästi pyykki, jossa on tuoreita tahroja
■ Esikäsittele ja pese useaan kertaan pyykki, jossa on kuivuneita tahroja
■ Aseta pyykki väljästi rumpuun

12 Pesuaine ja hoitoaine

Käyttöä ja annostelua koskevat valmistajan ohjeet löydät pakkauksesta.

Huomautukset

• käytä nestemäisiä pesuaineita käyttäessäsi vain helposti valuvia pesuaineita
  ■ älä sekoita erilaisia nestemäisiä pesuaineita keskenään
  ■ älä sekoita yhteen pyykinpesuainetta ja huuhteluainetta
  ■ älä käytä liian pitkään säilössä olleita tai liian paksuja tuotteita
• Älä käytä liuotinpitoisia tai syövyttäviä aineita tai aineita, joista haihtuu kaasuja
  käytä värjäysaineita säästeliäästi, suola saattaa syövyttää teräspintoja
  ■ älä käytä laitteessa värinpoistoaineita

13 Käytön perusteet

13.1 Laitteen kytkeminen päälle

Vaatimus: Laite on asennettu ja liitetty asianmukaisesti.

→ "Asennus ja liitäntä", Sivu 11

- Aseta ohjelmavalitsin ohjelman kohdalle.

13.2 Ohjelman asettaminen

1. Kierrä ohjelmavalitsinta ja aseta se haluamasi ohjelman kohdalle. → "Ohjelmat", Sívu 25

2. Jos tarpeen, muuta ohjelma-asetuksia.

→ "Ohjelma-asetusten muuttaminen", Sivu 30

13.3 Ohjelma-asetusten muuttaminen

Vaatimus: Ohjelma on asetettu.

▶ Muuta ohjelma-asetuksia. → "Valitsimet", Sivu 23

Huomautus: Ohjelma-asetukset eivät tallennu ohjelmaan pysyvästi.

13.4 Pyykin asettamainen koneeseen

Huomautus: Huomioi ohjelmien suurin sallittu täyttömäärä, jotta vältät rypistymisen.

■ Pyykki on esikäsitelty ja lajiteltu.
→ "Pyykki", Sivu 29
■ Rumpu on tyhjä.

1. Avaa luukku.
2. Aseta pyykki rumpuun.
3. Sulje luukku.
   Varmista, että pyykkiä ei jää puristuksiin luukun väliin.

13.5 Nestepäisen pyykinpesuaineen annostelijan asettaminen paikalleen

Jos tilaat annostelijan lisävarusteena, annostelija on asetettava paikalleen.

1. Vedä pesuainekotelo ulos.

2. Paina jakaja alas ja ota pesuainekotelo pois paikaltaan.

1. Aseta annostelija paikalleen.

1. Aseta pesuainekotelo paikalleen.

13.6 Nestemäisen pesuaineen annostelijan käyttö

Voit käyttää pesuainekotelossa annostelijaa nestemäisen pesuaineen annostelua varten.

1. Vedä pesuainekotelo ulos.

2. Työnnä annostelija eteenpäin.

1. Käännä annostelija alas ja lukitse paikalleen.

1. Työnnä pesuainekotelo paikalleen.

13.7 Pesuaineen ja hoitoaineen jakaminen

Huomautukset

• Älä käytä nestemäisen pesuaineen annostelijaa, kun käytät geelimäistä pesuainetta, pesujauhetta tai kun olet aktivoinut esipesun tai ajastusajan.
  ■ Ota pesuainetta ja hoitoainetta → Sivu 30 koskevat ohjeet huomioon.

• Vedä pesuainekotelo ulos.

• Annostele pesuaine. → "Pesuainekotelo", Sivu 17
• Annostele tarvittaessa hoitoaine.
• Työnnä pesuainekotelo paikalleen.

fi Käytön

13.8 Pesuohjelman käynnistäminen

Vaatimus: Ohjelma on asetettu.

▶ PainaD.00
√ Rumpu pyörii ja laite suorittaa täyttömäärän tunnistuksen, joka voi kestää enintään 2 minuuttia, ja sen jälkeen laitteeseen tulee vettä.
√ Näytössä näkyy ohjelman kesto tai ohjelman päättymisaika.
Näytössä näkyy ohjelman päättyminen: End.

13.9 Pyykin lisääminen

Ohjelman käynnistytyä voit poistaa tai lisätä pyykkiä ohjelman tilasta riippuen.

1. Paina ▷□□

Laite pysähtyy tauon ajaksi.

Huomautus: Jos haluat lisätä pyykkiä, noudata näytössä olevia ohjeita.

→ "Näyttö", Sivu 22

1. Avaa luukku.
2. Lisää tai poista pyykkiä.
3. Sulje luukku.
4. Paina ▷□□

13.10 Ohjelman keskeyttäminen

1. Paina ▷□□
2. Avaa luukku.

Jos lämpötila on korkea tai veden pinta on korkealla, luukku pysyy turvallisuussyistä lukittuna.

• Jos lämpötila on korkea, käynnistä ohjelma Sköljning.
• Jos veden pinta on korkealla, käynnistä ohjelma

Centrifugering tai aseta veden poistoon sopiva ohjelma.

→ "Pyykin poistaminen koneesta", Sivu 32

13.11 Ohjelman jatkaminen, kun pyykki on jäänyt veteen

Vaatimukset

■ Pyykin jättö veteen on aktivoitu.
■ Asetetun ohjelman viimeinen huuhtelukerta on päättynyt ja pyykki jää huuhteluveteen.

1. Aseta ohjelma Centrifugering tai vedenpoisto-ohjelma.

13.12 Pyykin poistaminen koneesta

1. Avaa luukku.
2. Poista pyykki rummusta.

13.13 Laitteen kytkeminen pois päältä

1. Aseta ohjelmavalitsin kohtaan ○
2. Sulje vesihana.
3. Pyyhi kumimansetti kuivaksi ja poista vieraat esineet.

1. Jätä laitteen luukku ja pesuainekotelo auki, jotta jäännösvesi pääsee kuivumaan.

14 Lapsilukko

Lukitse laite valitsimien tahattoman käytön estämiseksi.

14.1 Lapsilukon aktivointi

• Paina molempia valitsimia 3 sek. noin 3 sekunnin ajan.
  √ Näytössä näkyy 3 sek..
• Valitsimet on lukittu.
  √ Lapsilukko pysyy aktivoituna myös, kun laite kytketään pois päältä, ja sähkökatkon sattuessa.

14.2 Lapsilukon deaktivointi

Vaatimus: Lapsilukon deaktivoimiseksi pitää laitteen olla päällä.

• Paina molempia valitsimia sek. noin 3 sekunnin ajan.
  √ Symbol 3 sek. sammuu näytöstä.

15 Perusasetukset

Voit säätää laitteen perusasetukset tarpeidesi mukaisiksi.

15.1 Yhteenveto perusasetuksista

Perusasetus Ohjelmakohta Arvo Kuvaus
Päätymisen äänimerkki	2 0 (pois)	1(hiljainen)2(keskimää räinen)3(voimakas)4(erittäin voimakas)	Ohjelman päättyessä kuuluvan äänimerkin voimakkuuden asettaminen.
Valitsinääni 3 0 (pois)		1(hiljainen)2(keskimää räinen)3(voimakas)4(erittäin voimakas)	Valitsimia valittaessa kuuluvan äänimerkin voimakkuuden asettaminen.
Rummun puhdistuksen muistutus	4	On(päällä)OFF (pois)	Rummun puhdistuksen muistutuksen aktivointi tai deaktivointi.
^1 Esimerkki

Perusasetus Ohjelmakohta Arvo Kuvaus
Ohjelmalaskur 5 i	421	Päättyneiden ohjelmien lukumäärän näyttö.
1 Esimerkki

15.2 Perusasetusten muuttaminen

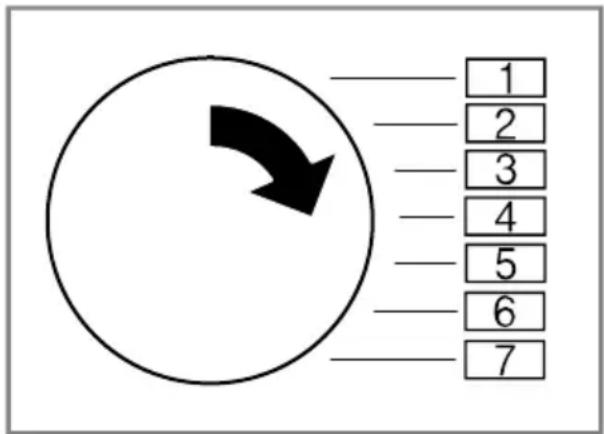

1. Aseta ohjelmavalitsin kohtaan 1.

1. Paina Ⓜ ja käännä samalla ohjelmavalitsin kohtaan 2.

√ Näytössä näkyy tämänhetkinen arvo.
3. Aseta ohjelmavalitsin haluamaasi kohtaan.
→ "Yhteenveto perusasetuksista", Sivu 34
4. Jos haluat muuttaa arvoa, paina 📊
5. Jos haluat tallentaa muutoksen muistiin, kytke laite pois päältä.

16 Ohjelmalaskuri

Ohjelmalaskuri näyttää päättyneiden ohjelmien lukumäärän.

16.1 Ohjelmalaskurin haku näyttöön

1. Aseta ohjelma kohtaan 1.
2. Paina Ⓐja aseta samalla ohjelma kohtaan 2.
3. Aseta ohjelma kohtaan 5.

17 Puhdistus ja hoito

Puhdista ja hoida laitetta huolellisesti, jotta se pysyy pitkään toimintakuntoisena.

17.1 Rummun puhdistus

HUOMAA

Loukkaantumisvaara!

Jatkuva pesu matalassa lämpötilassa ja laitteen puutteellinen tuuletus voivat vaurioittaa rumpua ja aiheuttaa loukkaantumisia.

Käynnistä säännöllisesti rummun puhdistusohjelma tai pese vähintään 60 °C lämpötilassa.
Anna laitteen kuivua jokaisen käytön jälkeen luukku ja pesuainekotelo avoinna.
- Käynnistä ohjelma Trumrengöring ilman pyykkiä ja käyttämällä valkaisuainetta sisältävää pesujauhetta.

17.2 Pesuainekotelon puhdistus

1. Vedä pesuainekotelo ulos.

fi Puhdistus ja hoito

1. Paina jakaja alas ja ota pesuainekotelo pois paikaltaan.

1. Paina jakaja alhaalta päin ylös pois paikaltaan.

1. Pese pesuainekotelo ja jakaja vedellä ja harjalla ja kuivaa.

1. Aseta jakaja paikalleen ja lukitse kiinni.

1. Puhdista pesuainekotelon aukko.

1. Työnnä pesuainekotelo paikalleen.

17.3 Poistopumpun puhdistus

Puhdista poistopumppu säännöllisesti, vähintään kuitenkin kerran vuodessa, ja jos esiintyy tukoksia tai kolisevia häiriöääniä.

Poistopumpun tyhjennys

1. Sulje vesihana.
2. Kytke laite pois päältä. → "Laitteen kytkeminen pois päältä", Sivu 32

3. Irrota laitteen verkkopistoke sähköverkosta.

4. Avaa huoltoluukku ja ota se pois paikaltaan.

1. Aseta riittävän suuri astia aukon alle.

1. Ota tyhjennysletku pois pidikkeestä.

Kun pesulämpötila on korkea, pesuvesi on kuumaa.

- Älä kosketa kuumaa pesuvettä. Irrota tulppa ja anna veden valua astiaan.

1. Paina tulppa paikalleen.

1. Kiinnitä tyhjennysletku pidikkeeseen.

fi Puhdistus ja hoito

Poistopumpun puhdistus

Vaatimus: Poistopumppu on tyhjä. → Sivu 36

1. Koska poistopumpussa voi olla vielä jäännösvettä, kierrä pumpun kansi varovasti irti.

- Suodattimen sisäosa voi jäädä kiinni pumppukoteloon karkean lian takia. Irrota lika ja ota suodattimen sisäosa pois paikaltaan.

1. Puhdista sisäosa, pumpun kannen kierre ja pumpunpesä.

Pumpun kansi koostuu kahdesta rakenneosasta, jotka voidaan irrottaa toisistaan puhdistusta varten.

1. Varmista, että poistopumpun siipipyörä pääsee pyörimään vapaasti.

2. Aseta pumpun kansi paikalleen.

- Varmista, että pumpun kannen rakenneosat on asennettu oikein.

1. Kierrä pumpun kansi kiinni vasteeseen saakka.

Pumpun kannen kädensijan pitää olla pystyasennossa.

1. Aseta huoltoluukku paikalleen ja sulje se.

Ennen seuraavaa pesukertaa

Jotta pyykinpesuaine ei joudu seuraavan pesukerran yhteydessä käyttämättömänä viemäriputkeen, käynnistä veden poistoon sopiva ohjelma sen jälkeen, kun olet tyhjentänyt poistopumpun.

1. Avaa vesihana.
2. Liitä pistoke pistorasiaan.
3. Kytke laite päälle.
4. Kaada yksi litra vettä lokeroon II.
5. Valitse sopiva ohjelma veden poistamiseksi.
   → "Ohjelmat", Sivu 25

18 Toimintahäiriöiden korjaaminen

Voit poistaa itse laitteen pienet toimintahäiriöt. Tutustu häiriöiden korjaamisesta annettuihin ohjeisiin ennen kuin otat yhteyden huoltopalveluun. Näin vältät turhia kustannuksia.

VAROITUS

Sähköiskun vaara!

Epäasianmukaiset korjaukset ovat vaarallisia.

▶ Laitteen korjaustöitä saavat tehdä vain alan ammattilaiset.
▶ Laitteen korjaukseen saa käyttää vain alkuperäisiä varaosia.
- Jos laitteen verkkojohto vaurioituu, sen saa turvallisuussyistä vaihtaa vain valmistaja, sen huoltopalvelu tai vastaavan pätevyyden omaava henkilö.

Vika Syy ja vianhaku
Näyttö sammunut ja ▷00 vilkkuu.	Energiansäästötila on aktiivinen.▸ Paina jotain valitsinta.√ Näyttö palaa taas.
"E:30 / -80" Poistoputki tai poistovesiletku on tukossa.▸ Puhdista poistoputki ja vedenpoistoletku.

Vika Syy ja vianhaku

"E:30 / -80" ▶ Välitön aputoimenpide: sekoita ruokalusikallinen huuhteluainetta 0,5 litraan vettä ja kaada seos vasempaan lokeroon (ei pestäessä outdoor-, urheilu- tai untuvatekstiilejä). ▶ Pienennä pesuainemäärää seuraavalla pesukerralla, kun täyttömäärä on sama.
"E:60 / -2B" Epätasapainon tunnistus on keskeyttänyt linkouksen rumpuun epätasaisesti jakautuneen pyykin takia. ▶ Jaa pyykki uudelleen rumpuun.Huomautus:Laita konetta täyttäessäsi rumpuun mieluiten aina yhdessä suuria ja pieniä vaatekappaleita. Erikokoiset vaatekappaleet jakautuvat lingottaessa tasaisemmin rummun sisällä.
"E:30 / -10" ja/tai Vedenpaine on pieni.Korjaus ei ole mahdollista.
	Tulovesisihdit ovat tukossa. ▶ Puhdista tulovesisihdit.
	Vesihana on kiinni. ▶ Avaa vesihana.
	Tulovesiletku on taittunut tai puristuksissa. ▶ Varmista, että tulovesiletku ei ole taittunut tai puristuksissa.
	Vesimäärän mittausjärjestelmässä on vika.Huomautus:Laite käynnistää virheilmoituksen yhteydessä vedenpoiston.1. Odota ensin n. 5 minuuttia, kunnes vedenpoisto on päättynyt.2. Poista virheilmoitus kytkemällä laite pois päältä.3. Kytke laite taas päälle.4. Jos virheilmoitus ilmestyy uudelleen näyttöön, soita huoltopalveluun. → "Huoltopalvelu", Sivu 50
: vilkkuu. Jännitteenvaltontajärjestelmä tunnistaa sa ua suuremman alijännitteen. ▶ Korjaus ei ole mahdollista.Huomautus:Kun jännitteensaanti on taas kunnossa, ohjelma jatkuu normaalisti.
	Liian alhainen jännite voi aiheuttaa ohjelman pitenemisen.Korjaus ei ole mahdollista.
Vika Syy ja vianhaku
Palaa. Lämpötila on liian korkea.► Odota, kunnes lämpötila on laskenut.► → "Ohjelman keskeyttäminen", Sivu 32
Vedenpinta on liian korkealla.► Valitse sopiva ohjelma veden poistamiseksi.→ "Ohjelmat", Sivu 25
Vilkkuu. Luukku ei ole kiinni.► Sulje luukku.
Pyykkiä on jäänyt puristuksiin luukun väliin.► Poista luukun väliin puristuksiin jäänyt pyykki.
"E:30/-20" Pesuainetta on annosteltu liikaa.► Pienennä pesuainemäärää seuraavallas pesukerralla, kun täyttömäärä on sama.
Vettä lisätty.► Älä lisää koneeseen käytön aikana vettä.
Magneettiventtiilissä on vika.► Soita huoltopalveluun.→ "Huoltopalvelu", Sivu 50
Kaikki muutvikakoodit.	Toimintahäiriö► Soita huoltopalveluun.→ "Huoltopalvelu", Sivu 50
Laite ei toimi. Verkkojohdon pistoke ei ole liitetty.► Liitä laite sähköverkkoon.
Sulake on luennut sulakerasiassa.► Tarkasta sulakerasiassa oleva sulake.
Virransaanti on katkennut.► Tarkista, toimivatko huoneen valot tai muuthuoneessa olevat laitteet.
Ohjelma ei käynnisty. Valitsinta le painettu.► Paina
Ohjelma ei käynnisty. Pyykkiä on jäänyt puristuksiin luukun väliin.► Poista luukun väliin puristuksiin jäänyt pyykki.
Luukkua ei saa avattua.	Lämpötila on liian korkea.► Odota, kunnes lämpötila on laskenut.► Ohjelman keskeyttäminen.→ "Ohjelman keskeyttäminen", Sivu 32
	Vedenpinta on liian korkealla.► Valitse sopiva ohjelma veden poistamiseksi.→ "Ohjelmat", Sivu 25
	Sähkökatko.► Avaa luukku hätäavaajan avulla.→ "Lukon avaaminen hätätilanteessa", Sivu 49
Pesuvesi ei poistu laitteesta.	Poistoputki tai poistovesiletku on tukossa.► Puhdista poistoputki ja vedenpoistoletku.
	Poistoputki tai poistovesiletku on taittunut tai puristuksissa.► Varmista, että poistoputki tai poistovesiletku ei ole taittunut tai puristuksissa.
	Poistopumppu tukossa.► → "Poistopumpun puhdistus", Sivu 36
	Poistovesiletku on liitetty liian ylös.► Asenna poistovesiletku enintään 1 metrin korkeudelle.
	Pumpun kantta ei ole koottu oikein.► Kokoa pumpun kansi oikein.
	Pesuainetta on annosteltu liikaa.► Välitön aputoimenpide: sekoita ruokalusikallinen huuhteluainetta 0,5 litraan vettä ja kaada seos vasempaan lokeroon (ei pestäessä outdoor-, urheilu- tai untuvatekstiilejä).► Pienennä pesuainemäärää seuraavalla pesukerralla, kun täyttömäärä on sama.
	Poistovesiletkuun on asennettu luvaton jatke.► Poista poistovesiletkun luvattomat jatkeet.→ "Laitteen liittäminen", Sivu 14
	Pumpun kantta ei ole kierretty kunnolla paikalleen.► Varmista, että kierrät pumpun kannen laitteeseen vasteeseen saakka. Pumpun kannen kädensijan pitää olla pystyasennossa.

fi Toimintahäiriöiden korjaaminen

Vika Syy ja vianhaku
Laitteeseen ei tule vettä. Pesuaine ei huuhtoudu pesuveteen.	Valitsinta ▶□□i ole painettu.▸ Paina ▶□□
	Tulovesisihdit ovat tukossa.▸ Puhdista tulovesisihdit.
	Vesihana on kiinni.▸ Avaa vesihana.
	Tulovesiletku on taittunut tai puristuksissa.▸ Varmista, että tulovesiletku ei ole taittunut tai puristuksissa.
Linkous käynnistyy useita kertoja.	Epätasapainon tunnistus tasaa epätasapainoa liikuttamalla pyykkiä rummussa useita kertoja.▸ Tämä ei ole vika - toimenpiteitä ei tarvita.Huomautus:Laita rumpuun mieluiten aina yhdessä suuria ja pieniä vaatekappaleita. Erikokoiset vaatekappaleet jakautuvat lingottaessa tasaisemmin rummun sisällä.
Ohjelman kestoaika muuttuu pesuprosessin aikana.	Ohjelman kulku optimoidaan elektronisesti. Ohjelman kestoaika voi tämän takia muuttua.▸ Tämä ei ole vika - toimenpiteitä ei tarvita.
	Epätasapainon tunnistus tasaa epätasapainoa liikuttamalla pyykkiä rummussa useita kertoja.▸ Tämä ei ole vika - toimenpiteitä ei tarvita.Huomautus:Laita rumpuun mieluiten aina yhdessä suuria ja pieniä vaatekappaleita. Erikokoiset vaatekappaleet jakaututat lingottaessa tasaisemmin rummun sisällä.
	Vaahdontunnistusjärjestelmä käynnistää huuhtelun, jos vaahtoa on liian runsaasti.▸ Tämä ei ole vika - toimenpiteitä ei tarvita.
Rummussa ei näy vettä.	Vesi on luukusta näkyvän alueen alapuolella.▸ Tämä ei ole vika - toimenpiteitä ei tarvita.▸ Älä lisää koneeseen käytön aikana vettä.
Rumpu nytkähtelee ohjelman käynnistymisen jälkeen.	Syynä on sisäinen moottoritesti.▸ Tämä ei ole vika - toimenpiteitä ei tarvita.
Lokerossa ▶□□on jäännösvettä.	Lokerossa ▶□□oleva jakaja on tukossa.▸ → "Pesuainekotelon puhdistus", Sivu 35
Laite värisee ja liikkuu lingottaessa.	Laitetta ei ole asennettu suoraan asentoon.▸ → "Laitteen suoristaminen", Sivu 15
Laite värisee ja liikkuu lingottaessa.	Laitteen jalkoja ei ole kiinnitetty.► Kiinnitä laitteen jalat.→ "Laitteen suoristaminen", Sivu 15
	Kuljetustukia ei ole poistettu.► → "Kuljetustukien poistaminen", Sivu 13.
Rumpu pyörii, laitteeseen ei tule vettä.	Täyttömäärän tunnistus on aktiivinen.► Tämä ei ole vika, toimenpiteitä ei tarvita.Huomautus: Täyttömäärän tunnistus voi kestää enimmillään 2 minuuttia.
Runsas vaahdonmuodostus.	Pesuainetta on annosteltu liikaa.► Välitön aputoimenpide: sekoita ruokalusikallinen huuhteluainetta 0,5 litraan vettä ja kaada seos vasempaan lokeroon (ei pestäessä outdoor-, urheilu- tai untuvatekstiilejä).► Pienennä pesuainemäärää seuraavalla pesukerralla, kun täyttömäärä on sama.
Suurta linkousnopeutta ei saavuteta.	Linkousnopeus asetettu pieneksi.► Aseta seuraavalla pesukerralla suurempi linkousnopeus.
	on aktivoitu.► Valitse tekstiililajille sopiva ohjelma.
	Epätasapainon tunnistus tasaa epätasapainoa pienemmän linkousnopeuden avulla.► Jaa pyykki uudelleen rumpuun.Huomautus: Laita konetta täyttäessäsi rumpuun mieluiten aina yhdessä suuria ja pieniä vaatekappaleita. Erikokoiset vaatekappaleet jakautuvat lingottaessa tasaisemmin rummun sisällä.► Käynnistä ohjelma Centrifugering.
Linkousohjelma ei käynnisty.	Poistoputki tai poistovesiletku on tukossa.► Puhdista poistoputki ja vedenpoistoletku.
	Poistoputki tai poistovesiletku on taittunut tai puristuksissa.► Varmista, että poistoputki tai poistovesiletku ei ole taittunut tai puristuksissa.
	Epätasapainon tunnistus on keskeyttänyt linkouksen rumpuun epätasaisesti jakautuneen pyykin takia.► Jaa pyykki uudelleen rumpuun.
Linkousohjelma ei käynnisty.	Huomautus:Laita konetta täyttäessäsi rumpuun mieluiten aina yhdessä suuria ja pieniä vaatekappaleita. Erikokoiset vaatekappaleet jakautuvat lingottaessa tasaisemmin rummun sisällä.► Käynnistä ohjelma Centrifugering.
Kohiseva, suhiseva ääni.	Vettä tulee paineella pesuainekoteloon.► Tämä ei ole vika - normaali käyttöääni.
Kovia ääniä linkouksen aikana.	Laitetta ei ole asennettu suoraan asentoon.► → "Laitteen suoristaminen", Sivu 15
	Laitteen jalkoja ei ole kiinnitetty.► Kiinnitä laitteen jalat.→ "Laitteen suoristaminen", Sivu 15
	Kuljetustukia ei ole poistettu.► → "Kuljetustukien poistaminen", Sivu 13.
Kolisevaa, rämisevää ääntä poistopumpusta.	Poistopumppuun on päässyt vieras esine.► → "Poistopumpun puhdistus", Sivu 36
Ryystävä, rytminen imun ääni.	Poistopumppu on aktiivinen, poistovesi pumpataan pois.► Tämä ei ole vika - normaali käyttöääni.
Rypistyminen. Linkousnopeus on liian suuri.► Aseta seuraavalla pesukerralla pienempi linkousnopeus.
Pyykinpesuainetta tai huuhteluainetta valuu kumitiivisteestä ja kerääntyy koneen luukulle tai kumitiivisteen poimuun.	Liian paljon pyykinpesu-/huuhteluainetta pyykinpesuainekotelossa.► Huomioi nestemäisen pesuaineen ja huuhteluaineen annostelun yhteydessä pesuainekotelossa oleva merkintääläkä annostele merkinnän yli.
Linkoustulos ei ole tyydyttävä. Pyykki on märkää / liian kosteaa.	Linkousnopeus asetettu pieneksi.► Aseta seuraavalla pesukerralla suurempi linkousnopeus.► Käynnistä ohjelma Centrifugering.

on aktivoitu.

Vika Syy ja vianhaku
Linkoustulos ei ole tyydyttävä. Pyykki on märkää / liian kosteaa.	► Valitse tekstiililajille sopiva ohjelma.
	Poistoputki tai poistovesiletku on tukossa.► Puhdista poistoputki ja vedenpoistoletku.
	Poistoputki tai poistovesiletku on taittunut tai puristuksissa.► Varmista, että poistoputki tai poistovesiletku ei ole taittunut tai puristuksissa.
	Epätasapainon tunnistus on keskeyttänyt linkouksen rumpuun epätasaisesti jakautuneen pyykin takia.► Jaa pyykki uudelleen rumpuun.Huomautus:Laita konetta täyttäessäsi rumpuun mieluiten aina yhdessä suuria ja pieniä vaatekappaleita. Erikokoiset vaatekappaleet jakautuvat lingottaessa tasaisemmin rummun sisällä.► Käynnistä ohjelma Centrifugering.
	Epätasapainon tunnistus tasaa epätasapainoa pienemmän linkousnopeuden avulla.► Jaa pyykki uudelleen rumpuun.Huomautus:Laita konetta täyttäessäsi rumpuun mieluiten aina yhdessä suuria ja pieniä vaatekappaleita. Erikokoiset vaatekappaleet jakautuvat lingottaessa tasaisemmin rummun sisällä.► Käynnistä ohjelma Centrifugering.
Kosteassa pyykissä on pesuainejäämiä.	Pesuaineessa voi olla veteen liukenemattomia aineita, jotka kertyvät pyykkiin.► Käynnistä ohjelma Sköljning.
Pesuainejäämiä kuivassa pyykissä.	Pesuaineessa voi olla veteen liukenemattomia aineita, jotka kertyvät pyykkiin.► Harjaa pyykki pesun ja kuivauksen jälkeen.
Tulovesiletkusta valuu vettä.	Tulovesiletkua ei ole liitetty oikein / kunnolla.1. Liitä tulovesiletku oikein.→ "Tulovesiletkun liittäminen", Sivu 142. Kiristä ruuvikiinnitys.
Poistovesiletkusta valuu vettä.	Poistovesiletku on vaurioitunut.► Vaihda vaurioitunut poistovesiletku.
	Poistovesiletkua ei ole liitetty oikein.► Liitä poistovesiletku oikein.→ "Poistovesiliitännän liitäntätyypit", Sivu 15

fi Toimintahäiriöiden korjaaminen

Vika Syy ja vianhaku
Laitteessa on epämiellyttävä haju.	Kosteus ja pesuainejäämät voivat edistää bakteerien kasvua.► → "Rummun puhdistus", Sivu 35► Kun et käytä laitetta, jätä luukku ja pesuainekotelo auki, jotta jäännösvesi pääsee haihtumaan.
Tekstiileihin on muodostunut ohjelmanIronAssist®päättymisen jälkeen kosteita laikkuja.	Rummussa tai luukussa olevat vesipisarat ovat kostuttaneet tekstiilejä. Pisarat ovat peräisin tiivistyneestä höyrystä tai edeltävän pesuohjelman jäännöskosteudesta.► Silitä tekstiilit tai ripusta ne kuivumaan.
Huuhteluainetta jää pesuainekoteloon.	Valitulle ohjelmalle ei ole tarkoitus käyttää huuhteluainetta.► Tarkasta ennen pesua, käytetäänkö valitussa ohjelmassa pyykinhuuhteluainetta.→ "Ohjelmat", Sivu 25
Vettä valuu luukun alaosasta.	Luukussa tai kumitiivisteessä oleva lika aiheuttaa vuodon.► Puhdista luukku ja kumitiiviste.

18.1 Lukon avaaminen hätätilanteessa

Luukun lukituksen avaaminen

Vaatimus: Poistopumppu on tyhjä. → Sivu 36

1. HUOMIO! Ulos valuva vesi saattaa aiheuttaa aineellisia vahinkoja.

- Älä avaa luukkua, jos vettä näkyy lasissa.

Vedä sopivalla työkalulla luukun hätäavaaja alaspäin ja päästä vapaaksi.

√ Luukun lukitus on avattu.
2. Aseta huoltoluukku paikalleen ja lukitse kiinni.
3. Sulje huoltoluukku.

19 Kuljetus, säilytys ja hävittäminen

19.1 Laitteen irrottaminen

1. Sulje vesihana.
2. Tyhjennä tulovesiletku.
3. Kytke laite pois päältä. → "Laitteen kytkeminen pois päältä", Sivu 32
4. Irrota laitteen pistoke pistorasiasta.

5. Laske pesuvesi pois. → "Poistopumpun puhdistus", Sivu 36

6. Irrota letkut.

19.2 Kuljetustukien asentaminen

Asenna laitteeseen ennen kuljetusta kuljetustuet, jotta vältät kuljetusvauriot.

1. Poista 4 suojatulppaa ruuvimeisselillä.

Ota suojatulpat talteen.

1. Aseta 4 kuljetustukea paikoilleen. → "Kuljetustukien poistaminen", Sivu 13

19.3 Laitteen ottaminen uudelleen käyttöön

▶ Lisätietoja, ks.
→ "Asennus ja liitäntä", Sivu 11 ja
→ "Tyhjän pesukerran
käynnistäminen", Sivu 19.

19.4 Käytöstä poistetun laitteen hävittäminen

Ympäristön huomioivan hävittämisen avulla arvokkaita raaka-aineita voidaan käyttää uudelleen.

VAROITUS

Terveysriski!

Lapset voivat leikkiessään lukita itsensä vahingossa laitteeseen ja joutua hengenvaaraan.

• Älä sijoita laitetta sellaisen oven taakse, joka vaikeuttaisi laitteen oven avaamista tai estäisi sen avaamisen.
  Vedä käytöstä poistettujen laitteiden verkkojohdon pistoke irti, katkaise verkkojohto ja riko laitteen ovessa oleva lukko siten, että laitteen luukkua ei saa enää suljettua.

• Irrota verkkojohdon pistoke pistorasiasta.

• Katkaise verkkojohto.

• Hävitä laite ympäristöystävällisesti.

Tarkempia tietoja kierrätysmahdollisuuksista saat kodinkoneliikkeistä sekä paikkakuntasi jätehuollosta vastaavilta viranomaisilta.

Tämän laitteen merkintä perustuu käytettyjä sähkö- ja

elektroniikkalaitteita (waste electrical and electronic equipment - WEEE) koskevaan direktiiviin 2012/19/EU. Tämä direktiivi määrittää käytettyjen laitteiden palautus- ja kierrätys- säännökset koko EU:n alueella.

20 Huoltopalvelu

Ekosuunnittelua koskevan asetuksen mukaisia toiminnan kannalta oleellisia osia on saatavilla huoltopalvelumme kautta vähintään 10 vuoden ajan laitteen markkinoille saattamisen jälkeen Euroopan talousalueella.

Huomautus: Huoltopalvelu on valmistajan takuun puitteissa maksuton.

Lisätietoja käyttömaan takuuajasta ja takuuehdoista saat huoltopalvelustamme, jälleenmyyjältäsi tai verkkosivultamme.

Kun otat yhteyden huoltopalveluun, tarvitset laitteen mallinumeron (E-Nr.) ja valmistusnumeron (FD).

Huoltopalvelun yhteystiedot löytyvät oheisesta huoltopalveluluettelosta tai internet-sivuiltamme.

20.1 Mallinumero (E-nro) ja valmistusnumero (FD)

Mallinumero (E-nro) ja valmistusnumero (FD) on merkitty koneen tyyppikilpeen.

Tyyppikilpi sijaitsee mallista riippuen:

■ oven sisäpuolella.
■ huoltoluukun sisäpuolella.
■ laitteen taustapuolella.

Merkitse laitteen tiedot ja huoltopalvelun puhelinnumero muistiin, niin löydät ne taas nopeasti.

21 Kulutustiedot

Seuraavat tiedot annetaan EU:n ekosuunnittelua koskevan asetuksen mukaisesti. Muille ohjelmille kuin ohjelmalle Eco 40-60 annetut arvot ovat vain ohjearvoja, ja ne on määritetty voimassa oleva normin EN60456 perusteella.

Ohjelma Täyttömäärä(kg)		Ohjelman kesto(h:min) ^1	Energia nkulutus (kWh/ jakso) ^1	Vedenkulutus (l/ jakso) ^1	Maksim i lämpöti la (°C)5 min ^1	Linkou snopeus (r/ min) ^1	Jäänn öskost eus (%) ^1
Eco 40-60 ^2	9,0 3:48	0,870	75,0 38	1351	50,00
Eco 40-60 ^2	4,5 2:54	0,370	40,0 27	1351	49,00
Eco 40-60 ^2	2,5 2:22	0,180	30,0 23	1351	52,00
Bomull 20 °C	9,0 3:44	0,400	98,0	23	1400	50,00
Bomull 40 °C	9,0 3:44	1,290	98,0	44	1400	50,00
Bomull 60 °C	9,0 3:44	1,750	98,0	60	1400	50,00
Syntet 40 °C	4,0 2:37	0,800	61,0	44	1200	30,00
Mix 40 °C	4,0 1:05	0,640	44,0	42	1400	53,00
Ylle / Handtvätt30 °C	2,0 0:41	0,300	48,0	29	800	26,00

1 Todelliset arvot voivat poiketa ilmoitetuista arvoista vedenpaineen, veden kovuuden, veden tulolämpötilan, sijoituspaikan lämpötilan, pyykin laadun, määrän ja likaisuuden, käytetyn pyykinpesuaineen, sähköverkon jännitevaihtelujen ja valittujen lisätoimintojen vaikutuksesta.
^2 Tarkastusohjelma EU:n ekosuunnitteluvaatimuksia koskevan asetuksen ja EU:n energiamerkintää koskevan asetuksen mukaan käytettäessä kylmävesiliitäntää (15 °C).

22 Tekniset tiedot

Laitteen korkeus 84,8 cm
Laitteen leveys 59,8 cm
Laitteen syvyys 58,8 cm
Laitteen syvyys luukku suljettuna	63,2 cm
Laitteen syvyys luukku avattuna	104,9 cm
Paino 73,3 kg

Suurin sallittu täyttömäärä	9,0 kg
Verkkojännite 220-240 V,50-60 Hz
Pienin sallittu asennussulake	10 A
Nimellisteho 2300 W
Ottoteho ■ Pois päältä-tila: 0,15 W■ Päälle jätetty-tila: 0,50 W

fi Tekniset tiedot

Vedenpaine ■ Vähintään:100 kPa(1 bar)■ Enintään:1000 kPa(10 bar)
Tulovesiletkun pituus	150 cm
Poistovesiletkun pituus	150 cm
Verkkoliitäntäjoh don pituus	210 cm

Lisätietoja laitemallistasi löydät internetistä osoitteesta https://eprel.ec.europa.eu/¹. Tämä verkko-osoite linkittyy viralliseen EU-tuotetietokantaan EPREL. Noudata sitten mallihakua koskevia ohjeita. Mallitunnus muodostuu tyyppikilvessä mallinumeron (E-Nr.) vinoviivan edessä olevista merkeistä. Vaihtoehtoisesti löydät mallitunnuksen myös EU-energiamerkin ensimmäiseltä riviltä.
