Produkttyp	Överfräs (fräsmaskin)
Märke	Bosch
Modell	GKF 600 Professional
Nominell upptagen effekt	600 W
Tomgångsvarvtal	33 000 varv/min
Verktygshållare	6 mm, 8 mm, 1/4" (Storbritannien)
Vikt (enligt EPTA 01/2003)	1,5 kg
Skyddsklass	II (dubbelisolering)
Ljudtrycksnivå	84 dB(A)
Ljudeffektnivå	95 dB(A) | Osäkerhet K = 3 dB
Vibrationsemissionsvärde (EN 60745)	ah = 4,5 m/s² | K = 1,5 m/s²
Användningsområden	Kantfräsning, spårfräsning, profilfräsning, kopierfräsning
Bearbetningsbara material	Trä, plaster, lätta byggmaterial
Spännsystem	Spännhylsa med kopplingsmutter
Djupinställning	Inställningshjul och gradering
Parallellanslag	Ja, justerbar
Kopieringsring	Ja (tillbehör)
Vinkelfrässtativ	Ja (tillbehör, lutning 75°)
Dammutsugning	Utsugsadapter och kåpa finns (tillbehör)
Strömbrytare	På/Av (I/0)
Underhåll och rengöring	Rengör regelbundet ventilationsöppningarna och spännhylsorna
Säkerhet	Koppla bort före ingrepp, använd hörselskydd, använd kabelsökare
Reservdelar	Finns via auktoriserad Bosch-service (artikelnummer krävs)

Vanliga frågor - GKF 600 Professional BOSCH

Hur ställer man in fräsdjupet på GKF 600 Professional?

Placera verktyget på arbetsstycket, öppna spännspaken, tryck drivenheten tills fräsen nuddar arbetsstycket, stäng sedan spaken. Läs av värdet på graderingen, lägg till önskat djup och justera drivenheten till det värdet. Använd inställningshjulet för finjustering.

Vilka material kan jag fräsa med denna överfräs?

Bosch GKF 600 Professional är designad för fräsning av trä, plaster och lätta byggmaterial. Använd HSS-fräsar för mjuka material och hårdmetallfräsar (HM) för hårda material som hårt trä.

Hur byter man fräs?

Koppla bort verktyget. Demontera drivenheten. Tryck på spindellåsknappen för att låsa axeln. Lossa kopplingsmuttern med hylsnyckeln, byt fräs och dra åt muttern. Fräsens skaft måste föras in minst 20 mm.

Hur använder man kopieringsringen?

Montera kopieringsringen på den runda basplattan. Centrera den med centreringsspetsen. Använd en fräs med mindre diameter än ringens innerdiameter. För verktyget längs mallen med lätt sidotryck. Mallens tjocklek måste vara minst 8 mm.

Vad gör man vid överdrivna vibrationer?

Stanna genast verktyget och koppla bort det. Kontrollera att fräsen är korrekt monterad och balanserad. Byt ut slöa eller skadade fräsar. Se till att spännhylsan och kopplingsmuttern är i gott skick. Kontakta Bosch-service om problemet kvarstår.

Hur rengör man apparaten?

Koppla alltid bort verktyg före rengöring. Rengör ventilationsöppningarna och spännhylsan med en mjuk pensel eller tryckluft. Torka av höljet med en fuktig trasa. Använd inte lösningsmedel eller slipande medel.

Kan jag använda HSS-fräsar på hårt trä?

HSS-fräsar (snabbstål) är avsedda för mjuka material som mjukt trä eller plaster. För hårt trä eller slipande material, använd hårdmetallfräsar (HM) för bättre prestanda och längre livslängd.

Hur justerar man spakens spännkraft?

Öppna spännspaken. Vrid muttern på spaken cirka 45° medurs med en hylsnyckel (8 mm öppning). Stäng spaken och kontrollera att drivenheten är ordentligt spänd. Dra inte åt muttern för hårt.

Vilket är det rekommenderade fräsningsriktningen?

Arbeta alltid i motsatt riktning mot fräsens rotationsriktning (motfräsning). Medfräsning kan orsaka att verktyget rycks ur händerna. Mata jämnt utan att tvinga.

Var hittar jag reservdelar till GKF 600?

Reservdelar finns hos auktoriserad Bosch-service. För beställning, ha artikelnumret med tio siffror från typskylten redo. Besök Bosch webbplats eller kontakta service via telefon eller e-post.

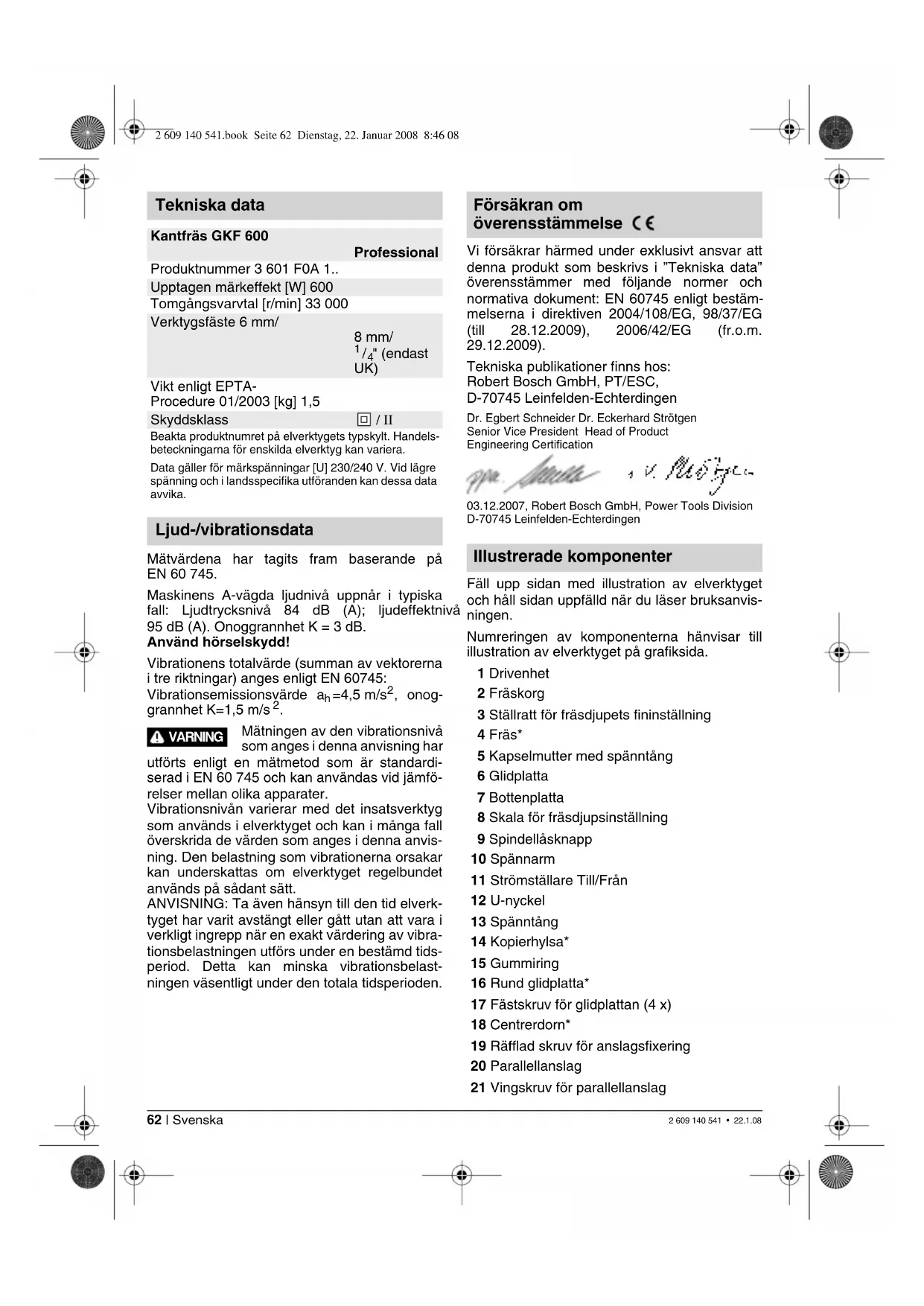

BRUKSANVISNING GKF 600 Professional BOSCH

Zaaknummer 3 601 F0A 1..

Opgenomen vermogen [W] 600

Onbelast toerental [min ^-1 ] 33 000

Gereedschapopname 6 mm/

8 mm/

^1/_4 " (Alleen VK)

Produktnummer 3 601 F0A 1..

Tomgångsvarvtal [r/min] 33 000

Verktygsfäste 6 mm/

8 mm/

1/4" (endast

UK)

Vikt enligt EPTA-

Procedure 01/2003 [kg] 1,5

Skyddsklass

回/Ⅱ

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

Data gäller för märkspänningar [U] 230/240 V. Vid lägre spänning och i landsspecifika utföranden kan dessa data avvika.

Ljud-/vibrationsdata

Mätvärdena har tagits fram baserande på EN 60 745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 84 dB (A); ljudeffektnivå 95 dB (A). Onoggrannhet K = 3 dB.

Använd hörselskydd!

Vibrationens totalvärde (summan av vektorerna i tre riktningar) anges enligt EN 60745:

Vibrationsemissionsvärde a_h=4,5 m/s^2 , onoggrannhet K=1,5 m/s ^2 .

WARNING

Mätningen av den vibrationsnivå som anges i denna anvisning har

utförts enligt en mätmetod som är standardiserad i EN 60 745 och kan användas vid jämförelser mellan olika apparater.

Vibrationsnivån varierar med det insatsverktyg som används i elverktyget och kan i många fall överskrida de värden som anges i denna anvisning. Den belastning som vibrationerna orsakar kan underskattas om elverktyget regelbundet används på sådant sätt.

ANVISNING: Ta även hänsyn till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp när en exakt värdering av vibrationsbelastningen utförs under en bestämd tidsperiod. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Försäkran om överensstämmelse C€

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data" överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till 28.12.2009), 2006/42/EG (fr.o.m. 29.12.2009).

Tekniska publikationer finns hos:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

1 Drivenhet

2 Fräskorg

3 Ställratt för fräsdjupets fininställning

4 Fräs*

5 Kapselmutter med spänntång

6 Glidplatta

7 Bottenplatta

8 Skala för fräsdjupsinställning

9 Spindellåsknapp

10 Spännarm

11 Strömställare Till/Från

12 U-nyckel

13 Spänntång

14 Kopierhylsa*

15 Gummiring

16 Rund glidplatta*

17 Fästskruv för glidplattan (4 x)

18 Centrerdorn*

19 Räfflad skruv för anslagsfixering

20 Parallellanslag

21 Vingskruv för parallellanslag

22 Styrhjälp
23 Vingskruv för styrhjälpens horisontalinriktning
24 Vingskruv för låsning av horisontalinriktningen
25 Fräskorgskåpa*
26 Vinkelfräskorg*
27 Vingskruv för vinkeljustering
28 Skala för fräsvinkeljustering
29 Handtag*
30 Sugkåpa*
31 Utsugningsadapter*
32 Glidplatta med handtag och utsugningsadapter*
* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen.

Säkerhetsåtgärder

Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Ta väl vara på säkerhetsanvisningarna och instruktionerna för senare behov.

Dessutom ska alla allmänna säkerhetsanvisningar i det häfte som bifogats eller som är insatt i mitten av denna bruksanvisning följas.

Insatsverktygets tillåtna varvtal måste åtminstone motsvara elverktygets angivna högsta varvtal. Tillbehör med en högre rotationshastighet kan förstöras.
Fräsverktyg och annat tillbehör måste passa exakt i elverktygets verktygsfäste (spänntång). Insatsverktyg som inte exakt passar till elverktygets verktygsfäste roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget.
Elverktyget ska vara tillslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket.
Håll händerna på betryggande avständ från fräsområdet och fräsverktyget. Håll andra handen på stödhandtaget eller motorhuset. Om båda händerna hålls på fräsen kan de inte skadas av fräsverktyget.
■ Fräs aldrig över metallföremål som t. ex. spikar eller skruvar. Fräsverktyget kan ta skada och sedan leda till ökad vibration.

■ Håll fast elverktyget endast vid de isolerade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Om elverktyget kommer i kontakt med en spänningsförande ledning sätts elverktygets metalldelar under spänning som sedan leder till elstöt.
■ Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag.

Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador eller elstöt.

■ Använd inte oskarpa eller skadade fräsverktyg. Oskarpa och skadade fräsverktyg orsakar en högre friktion, kan klämmas in och leda till obalans.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspanningsanordning eller ett skruvstycke hålls säkrare än med handen.
■ Asbesthaltigt material får inte bearbetas. Asbest anses vara cancerframkallande.
Vidta skyddsåtgärder om risk finns för att hälsovådligt, brännbart eller explosivt damm uppstår under arbetet. Till exempel: Vissa damm klassificeras som cancerframkallande ämnen. Använd en dammfiltermask och om möjligt damm-/spånutsugning.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlorar kontrollen över elverktyget.
Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt.

Ändamålsenlig användning

Elverktyget är avsett för fräsning av kanter i trä, plast och lätt byggnadsmaterial. Det är även lämpligt för fräsning av spår, profiler och ovala hål samt för kopierfräsning.

Montage

■ Dra ut stickproppen innan åtgärder utförs på maskinen.

Öppna för borttagning av drivenheten 1 spännarmen 10 och vrid fräskorgen 2 med märkningen "▲" mot symbolen "■" på drivenheten.

Dra sedan upp drivenheten 1 mot stopp, vrid drivenheten 1 moturs mot stopp och dra ut drivenheten 1 ur fräskorgen 2.

Val av fräs

Fräsverktyg finns att tillgå i olika utföranden och kvaliteter som anpassats till aktuell bearbetning och användning:

Fräsverktyg av högeffektsnabbstål (HSS) är lämpliga för bearbetning av mjuka material som t. ex. mjukt trä och plast.

Fräsverktyg med hårdmetallskär (HM) är speciellt lämpliga för hårda och nötande material som t ex hårt trä.

Din fackhandlare kan offerera original fräsverktyg ur Bosch s rikhaltiga tillbehörsprogram.

Insättning av fräs (se bilder B) C

■ Dra ut stickproppen innan åtgärder utförs på maskinen.

■ Vi rekommenderar att skyddshandskar används vid insättning och byte av fräsverktyg.

Demontera drivenheten enligt beskrivning i motsvarande avsnitt.

Tryck ned spindellåsknappen 9 och håll den nedtryckt. Om så behövs, vrid spindeln för hand tills spärren griper in.

■ Tryck ned spindellåsknappen endast när slipspindeln står stilla.

Lossa överfallsmuttern 5 med en fast skruvnyckel 12 (nyckelvidd 18 mm) några varv, men skruva inte bort överfallsmuttern.

Sätt in fräsen så att frässkaftet är minst 20 mm (skaftlängd) inskjutet.

Dra fast överfallsmuttern 5 med den fast skruvnyckeln 12 (nyckelvidd 18 mm) och släpp spin-dellåsknappen 9.

Dra inte fast spänntången med överfallsmuttern innan ett fräsverktyg är insatt.

Byte av spänntång (se bild D

Alltefter använd fräs kan olika spänntänger användas, se "Tekniska data".

Spänntången 13 måste sitta med ett litet glapp i överfallsmuttern. Överfallsmuttern med spänntången 5 måste lätt kunna monteras. Om överfallsmuttern med spänntång 5 har skadats bör den genast ersättas.

Tryck ned spindellåsknappen 9 och håll den nedtryckt. Om så behövs, vrid spindeln för hand tills spärren griper in.

Skruva bort överfallsmuttern med spänntängen 5.

Släpp upp spindellåsknappen 9.

Rengör spänntångsfästet och spänntången 13 med en mjuk pensel eller renblås med tryckluft.

Dra åter fast överfallsmuttern 5.

Dra inte fast spänntången med överfallsmuttern innan ett fräsverktyg är insatt.

För montering av drivenheten 1 öppna spännarmen 10 och ställ in dubbla pilarna på drivenheten 1 och på fräskorgen 2 mot varandra. Skjut in drivenheten 1 i fräskorgen 2 och vrid drivenheten 1 medurs tills märkningen "▲" på fräskorgen 2 står i linje under symbolen "■" på drivenheten 1. Skjut in drivenheten 1 i fräskorgen 2.

Efter avslutad montering ställ fräskorgen 2 med märkningen "▲" mot symbolen 🔔 på drivenheten 1 och stäng spännarmen 10.

■ Kontrollera efter montering att drivenheten sitter stadigt i fräskorgen. Spännarmens förspänning kan justeras med muttern.

Justering av spännarmen

För justering av spännkraften öppna spännarmen 10, vrid muttern på spännarmen med en fast skruvnyckel (nyckelvidd 8 mm) ca 45° medurs och stäng åter spännarmen 10. Kontrollera att drivenheten 1 är stadigt fastspänd. Dra inte åt muttern för hårt.

Start

Kontrollera nätspänningen: Kontrollera att strömkällans spänning överensstämmer med uppgifterna på maskinens typskylt. Maskiner märkta med 230 V kan även anslutas till 220 V.

In-/urkoppling

För start av sugaren ställ strömställaren Till/ Från 11 i läge I.

För frånkoppling av sugaren ställ strömstäl- laren Till/Från 11 i läge 0.

Inställning av fräsdjup (se bild F

■ Fräsdjupet får ställas in endast på frånkopplat elverktyg.

Ställ upp elverktyget på arbetsstycket.

Öppna spännarmen 10, vrid fräskorgen 2 med märkningen "▲" mot symbolen "■" och för drivenheten längsamt nedåt tills fräsen berör arbetsstycket. Lås drivenheten i detta läge genom att stänga spännarmen 10.

Avläs mätvärdet på skalan 8 och anteckna värdet (nollbalansering). Addera önskat fräs- djup till detta värde.

Öppna spännarmen 10 och ställ in drivenheten att motsvara beräknat skalvärde. Vrid fräs- korgen 2 med märkningen "▲" symbolen "och stäng åter spännarmen 10.

Kontrollera inställt fräsdjup genom praktiska försök och korrigera vid behov

För fininställning av fräsdjupet ställ drivenheten vid öppen spännarm 10 med märkningen "▲" mot symbolen 🔒". Ställ med ställratten 3 in önskat fräsdjup. Stäng sedan spännarmen 10 för säker låsning av drivenheten i fräskorgen.

Arbetsanvisningar

Fräsriktning (se bild G

Fräsning ska alltid utföras mot fräsens rotations- riktning (mot matningsriktning).

Vid fräsning i rotationsriktning (i matningsriktning) finns risk för att elverktyget slits ur användarens hand.

Fräsning

■ Använd elverktyget endast med monterad fräskorg. Risk finns för kroppsskada om du förlorar kontrollen över elverktyget.

■ Kontrollera innan fräsning påbörjas att fräskorgen 2 med märkningen "▲" står mot symbolen "på drivenheten 1.

Anvisning: Observera att fräsen 4 alltid står ut över bottenplattan 7. Se till att schablonen och arbetsstycket inte skadas.

Ställ in fräsdjupet enligt beskrivning ovan.

Koppla på elverktyget och för det mot arbetsstycket.

Utför fräsningen med jämn matningshastighet.

Koppla från elverktyget efter avslutad fräsning. Lägg aldrig bort elverktyget innan fräsverktyget stannat fullständigt.

Fräsning med kopierhylsa

Med hjälp av kopierhylsan 14 kan konturer från mallar resp schabloner överföras till arbetsstycket.

Insättning av kopierhylsa 14 (se bild H

Skruva bort de fyra cylinderskruvarna på glidplattans 6 undre sida och ta bort glidplattan 6. Sätt in gummiringen 15 och därefter kopierhylsan 14 i den runda glidplattan 16 som bilden visar. Skruva fast den runda glidplatten 16 med medföljande skruvar med planhuvud på bottenplattan 7.

Justering/centrering av kopierhylsa (se bild 1

För att avståndet mellan fräscentrum och kopierhylskanten ska vara lika runtom kan kopierhylsan och gliplattan centreras mot varandra, om så behövs.

Lossa fästskruvarna 17 ca 2 varv så att glidplattan 16 är fritt rörlig.

Sätt in centrerdornen 18 i verktygsfästet som bilden visar. Dra för hand så långt fast överfallsmuttern att centrerdornen ännu är fritt rörlig.

Rikta in centrerdornen 18 och kopierhylsan 14 mot varandra genom att lätt förskjuta glidplattan 16.

Dra fast fästskruvarna 17 och ta bort centrer- dornen 18 ur verktygsfästet.

Fräsning

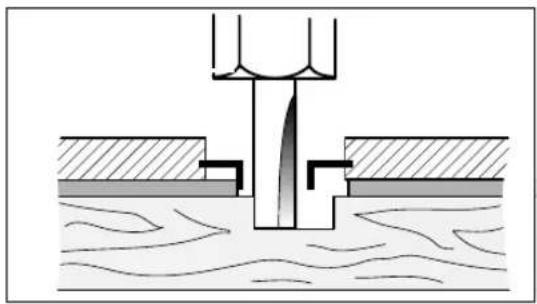

Fräsverktygets diameter ska vara mindre än kopierhylsans inre diameter.

För elverktyget med kopierhylsan 14 mot schablonen.

För elverktyget med utskjutande kopierhylsa med lätt tryck i sidled längs schablonen.

Anvisning: Pga av kopierhylsans utskjutande höjd måste schablonen ha en tjocklek på minst 8 mm.

Kant- eller formfräsning (se bild K

Vid kant- och formfräsning utan parallellanslag måste fräsverktyget vara försett med styrtapp eller kullager.

För elverktyget från sidan mot arbetsstycket tills fräsverktygets styrtapp eller kullager ligger an mot den kant på arbetsstycket som ska bearbetas. För elverktyget längs arbetsstyckets kant och se till det ligger i rätt vinkel. För kraftigt tryck kan skada arbetsstyckets kant.

Fräsning med parallellanslag (se bild L

Fäst parallellanslaget 20 med den räfflade skruven 19 på fräskorgen.

Ställ in önskat anslagsdjup med vingskruven på parallellanslaget 21.

För elverktyget längs arbetsstyckets kant med jämn matning och tryck i sidled mot parallellanslaget 20.

Fräsning med styrhjälp (se bild M

Styrhjälpen 22 används vid fräsning av kanter med fräsverktyg utan styrtapp eller kullager.

Fäst med den räfflade skruven 22 styrhjälpen 19 på fräskorgen.

Styr elverktyget med jämn matning längs arbetsstyckets kant.

Sidoavständ

För att ändra bortfräsningsmängden kan sidoavständet mellan arbetsstycket och styrrullen på styrhjälpen ställas in.

Lossa vingskruven 24, ställ in önskat sidoavständ genom att vrida vingskruven 23 och dra sedan åter fast vingskruven 24.

Höjd

Ställ in styrhjälpens vertikala uppriktning att motsvara använt fräsverktyg och arbetsstyckets tjocklek.

Lossa den räfflade skruven 19 på styrhjälpen, skjut styrhjälpen till önskat läge och dra åter fast den räfflade skruven.

Montering av fräskorgskåpan (se bild N

För montering av fräskorgskåpan 25 ta bort spännarmen 10. Placera uppifrån fräskorgskåpan 25 på fräskorgen 2 och skruva åter fast spännarmen 10 till den grad att drivenheten 1 vid stängd spännarm sitter stadigt i fräskorgen.

Fräsning med vinkelfräskorg (se bilder ☐) ☐

Vinkelfräskorgen 26 är speciellt lämplig för planfräsning av laminerade kanter på svåråtkomliga ställen, för fräsning av speciella vinklar samt för fasning av kanter.

Vid kantfräsning med vinkelfräskorgen 26 måste fräsverktyget vara försett med en styr- tapp eller ett kullager.

Vinkelfräskorgen monteras på samma sätt som den vanliga fräskorgen 2.

För inställning av vinklar är vinkelfräskorgen 26 försedd med jack i steg om 7,5°. Hela inställningsområdet omfattar 75°; vinkelfräskorgen kan lutas 45° framåt och 30° bakåt. För inställning av vinkel lossa båda vingskruvarna 27. Ställ med hjälp av skalan 28 in önskad vinkel och skruva åter fast vingskruven 27.

Fräsning med glidplatta med handtag och utsugningsadapter (se bild R

I stället för glidplattan 6 kan glidplattan 32 med ett extra handtag 29 samt en anslutningsadapter för dammutsugning monteras.

Skruva bort de fyra cylinderskruvarna på glidplattans 6 undre sida och ta bort glidplattan. Skruva fast glidplatten 32 på bottenplattan med medföljande skruvar med planhuvud som bilden visar.

För anslutning av dammutsugning skruva fast utsugningsadaptern 31 på glidplattan 32 med båda skruvarna. Anslut en utsugningsslang med en diameter på 19/35 mm till utsugningsadapter 31.

För att nå optimal utsugningseffekt ska utsugningsadaptern 31 rengöras regelbundet.

För bearbetning av kanter använd dessutom sugkåpan 30. Montera den som bilden visar.

För bearbetning av släta och plana ytor ta bort sugkåpan 30.

Maskinen kan anslutas direkt till apparatuttaget på en Bosch universaldammsugare. Dammsugaren startas automatiskt när maskinen slås på.

Dammsugaren måste anpassas till bearbetat material.

För utsugning av hälsovådligt, cancerframkallande, torrt damm ska specialsugare användas.

Underhåll och rengöring

■ Dra ut stickproppen innan åtgärder utförs på maskinen.
■ Håll elverktyget och dess ventilationsöppning rena för bra och säkert arbete.

Om i produkten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar apparatens produktnummer som består av 10 siffror och som finns på typskylten.

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushålls- avfall!

Enligt europeiska direktivet 2002/96/EG för elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obruk-

bara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Swenska

Tel.: [phone]

Fax: [phone]

Ändringar förbehålles

Tekniske data

Kantfres GKF 600

Professional

Produktnummer 3 601 F0A 1..

Opptatt effekt [W] 600

Tomgangsturtall [min ^-1 ] 33 000

Verktøyfeste 6 mm/

8 mm/ ^1/_4 " (kun UK)

■ Trykk på spindellåsetasten kun när den står stille.

Til tilkopling av et støvavsug, skrur du avsugadapteren 31 med de to skruene på glideplaten 32. Deretter kopler du en avsugslange med en diameter på 19/35 mm på avsugadapteren 31.
