KASUTUSJUHEND GKF 600 Professional BOSCH

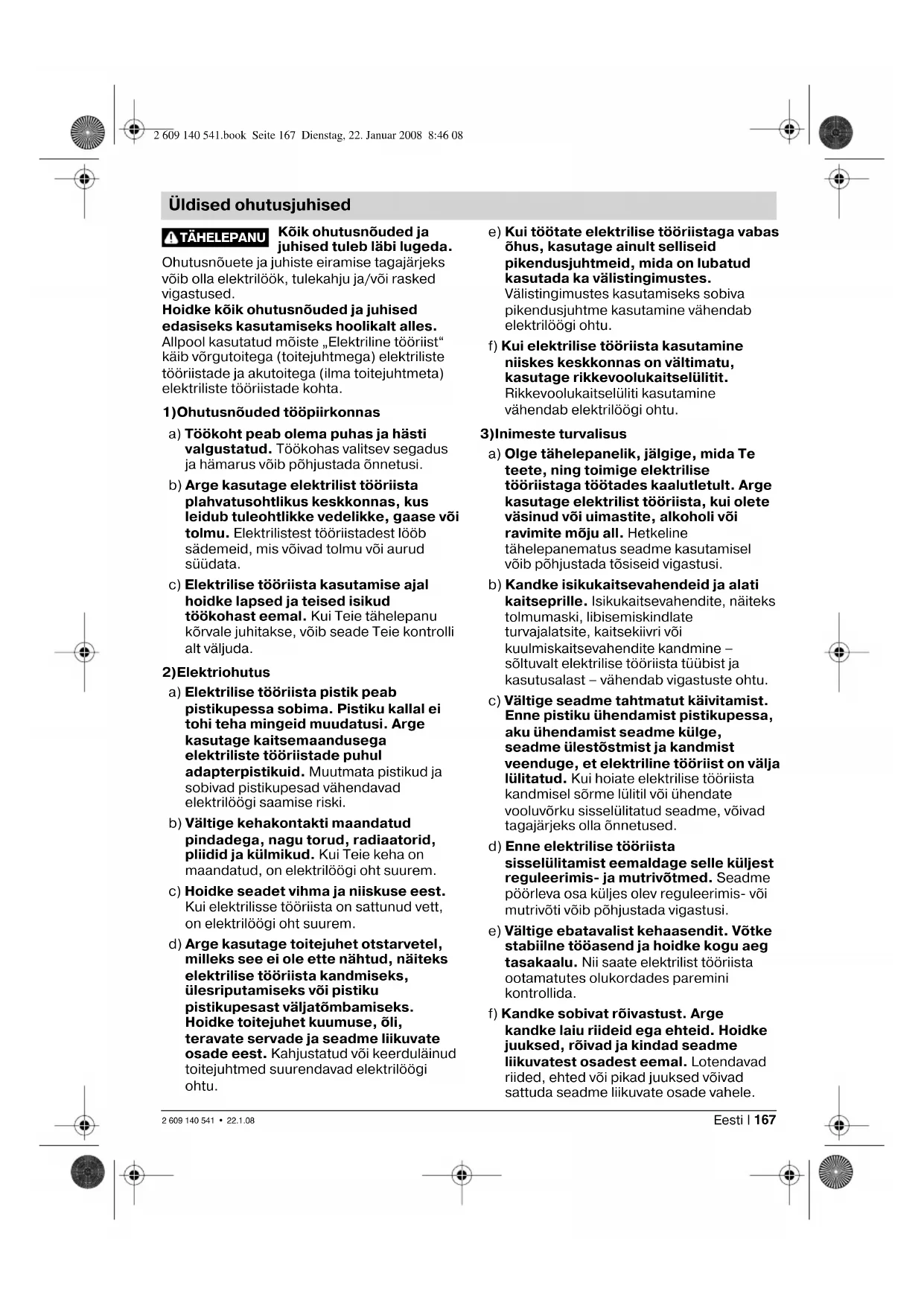

Zbrinjavanje u otpad Servis za kupce i savjetovanje kupaca 2 609 140 541.book Seite 166 Dienstag, 22. Januar 2008 8:46 08Eesti | 167 2 609 140 541 • 22.1.08 Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta. 1)Ohutusnõuded tööpiirkonnas a) Töökoht peab olema puhas ja hästi valgustatud. Töökohas valitsev segadus ja hämarus võib põhjustada õnnetusi. b) Arge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. c) Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eemal. Kui Teie tähelepanu kõrvale juhitakse, võib seade Teie kontrolli alt väljuda. 2)Elektriohutus a) Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Arge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski. b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem. c) Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. d) Arge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. e) Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. 3)Inimeste turvalisus a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Arge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu. c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. d) Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. e) Vältige ebatavalist kehaasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. f) Kandke sobivat rõivastust. Arge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. Üldised ohutusjuhised TÄHELEPANU 2 609 140 541.book Seite 167 Dienstag, 22. Januar 2008 8:46 082 609 140 541 • 22.1.08 168 | Eesti g) Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. 4)Elektriliste tööriistade hoolikas käsitsemine ja kasutamine a) Arge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. b) Arge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. c) Tõmmake pistik pistikupesast välja ja/ või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Arge laske seadet kasutada isikutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. e) Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konkreetse seadmetüübi jaoks ette nähtud. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. 5)Akutööriistade hoolikas käsitsemine ja kasutamine a) Laadige akusid ainult tootja poolt soovitatud akulaadijatega. Akulaadija, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega. b) Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu. c) Hoidke kasutusel mitteolevad akud eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad kontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju. d) Väärkasutuse korral võib akuvedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi. 6)Teenindus a) Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö. 2 609 140 541.book Seite 168 Dienstag, 22. Januar 2008 8:46 08Eesti | 169 2 609 140 541 • 22.1.08 Mõõtmised teostatud vastavalt normile EN 60 745. Seadme A-karakteristikuga mõõdetud müratase on üldjuhul: helirõhu tase 84 dB (A); helitugevuse tase 95 dB (A). Mõõteviga K = 3 dB. Kandke kõrvaklappe! Vibratsiooni koguväärtus (kolme suuna vektorsumma), mõõdetud vastavalt standardile EN 60745: Vibratsioon a

, mõõtemääramatus K=1,5 m/s

Käesolevas juhendis toodud vibratsioonitase on mõõdetud EN 60 745 kohaselt standarditud mõõtemeetodil ja seda saab kasutada seadmete võrdlemiseks. Vibratsioonitase muutub sõltuvalt elektrilise tööriista kasutusalast ja võib mõningatel juhtudel käesolevas juhendis toodud väärtuse ületada. Juhul, kui elektrilist tööriista kasutatakse sellisel viisil regulaarselt, tekib vibratsiooni alahindamise võimalus. MÄRKUS: Teatud tööperioodi jooksul esineva vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade on välja lülitatud või sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni kogu tööperioodi lõikes tunduvalt vähendada. Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele või normdokumentidele: EN 60745 kooskõlas direktiivide 2004/108/EÜ, 98/37/EÜ (kuni

D-70745 Leinfelden-Echterdingen Palun voltige lehekülg, millel on seadme joonis, kasutusjuhendi lugemise ajaks lahti. Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud joonised. 1 Ajamiüksus 2 Freesikorv 3 Regulaator freesimissügavuse peenreguleerimiseks 4 Freesitera* 5 Kinnitusmutter koos tsangiga 6 Liugtald 7 Alustald 8 Freesimissügavuse reguleerimise skaala 9 Spindlilukustusnupp 10 Lukustushoob 11 Lüliti (sisse/välja) 12 Lehtvõti 13 Tsang 14 Kopeerhülss* 15 Kummirõngas 16 Ümmargune liugtald* 17 Liugtalla kinnituskruvi (4 x) 18 Tsentreerimistorn* 19 Rihveldatud kruvi piirde fikseerimiseks 20 Paralleeljuhik 21 Tiibkruvi paralleeljuhiku kinnitamiseks 22 Juhik Tehnilised andmed Servafrees GKF 600 Professional Tootenumber 3 601 F0A 1.. Nimivõimsus [W] 600 Pöörete arv tühikäigul [min

" (ainult UK) Kaal vastavalt EPTA- Procedure (protseduurile) 01/2003 [kg] 1,5 Ohutusklass / II Pöörake palun tähelepanu seadme andmesildil toodud tootenumbrile. Seadmete kaubanduslikud tähistused võivad olla erinevad. Andmed kehtivad nimipingel [U] 230/240 V. Madalamate pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Müra ja vibratsioon TÄHELEPANU Vastavus EL nõuetele Seadme osad 2 609 140 541.book Seite 169 Dienstag, 22. Januar 2008 8:46 082 609 140 541 • 22.1.08 170 | Eesti 23 Tiibkruvi juhiku horisontaalseks rihtimiseks 24 Tiibkruvi horisontaalse asendi fikseerimiseks 25 Freesikorvi kate* 26 Nurkfreesikorv* 27 Tiibkruvi nurga reguleerimiseks 28 Skaala freesimisnurga reguleerimiseks 29 Käepide* 30 Tolmueemaldusseadis* 31 Tolmueemaldusdapter* 32 Liugtald koos käepideme ja tolmueemaldusadapteriga*

• Tarnekomplekt ei sisalda kõiki joonistel esitatud või kirjeldatud lisatarvikuid. Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Rohkem ohutusjuhiseid leiate juurdelisatud vihikus lõigust „Üldised ohutusjuhised“. ■ Tarviku lubatud pöörete arv peab olema vähemalt sama suur nagu seadmel märgitud maksimaalne pöörete arv. Lubatust kiiremini pöörlev tarvik võib puruneda. ■ Freesimistarvikud ja teised lisatarvikud peavad elektrilise tööriista tarvikukinnitusega (tsangiga) täpselt sobima. Tarvikud, mille mõõdud ei vasta tööriista tarvikukinnitusele, pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad põhjustada kontrolli kaotuse tööriista üle. ■ Töödeldava toorikuga kokku viies peab seade olema sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub. ■ Ärge viige oma käsi freesimispiirkonda ja freesitera lähedusse. Hoidke teise käega kinni lisakäepidemest või mootorikorpusest. Kui hoiate tööriista mõlema käega, ei jää käed freesitera ette ega saa viga. ■ Freesimisel vältige freesitera kokkupuudet metallesemete, naelte ja kruvidega. Freesitera võib kahjustuda ja põhjustada suuremat vibratsiooni. ■ Kui on oht, et tarvik võib puutuda kokku varjatud elektrijuhtme või seadme enda toitejuhtmega, tuleb elektrilist tööriista hoida ainult isoleeritud käepidemetest. Kokkupuude pinge all oleva juhtmega võib tekitada pinge seadme metallosades ja põhjustada elektrilöögi. ■ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtte poole. Kokkupuutel elektrijuhtmetega tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht. ■ Arge kasutage nürisid ega kahjustatud freesiteri. Nürid või kahjustatud freesiterad põhjustavad suurema hõõrdumise, võivad kinni kiilduda ja tekitavad massi tasakaalustamatuse. ■ Kinnitage toorik. Kinnitusvahendite abil või kruustangide vahele kinnitatud toorik püsib kindlamalt paigal kui käega hoides. ■ Asbesti sisaldava materjali töötlemine on keelatud. Asbestil on vähkitekitav toime. ■ Rakendage kaitsemeetmeid, kui töötamisel võib tekkida tervistkahjustavat, süttimis-või plahvatusohtlikku tolmu. Mõned tolmuliigid on näiteks vähkitekitava toimega. Kandke tolmukaitsemaski ja võimaluse korral ühendage seadmega tolmuimeja. ■ Enne seadme käestpanemist oodake, kuni spindel on seiskunud. Tarvik võib kinni kiilduda ja põhjustada kontrolli kaotuse tööriista üle. ■ Ärge kunagi kasutage kahjustatud toitejuhtmega seadet. Ärge puutuge töö käigus kahjustatud või läbilõigatud toitejuhet, vaid eemaldage seade kohe vooluvõrgust. Kahjustatud toitejuhe suurendab elektrilöögi ohtu. Seade on ette nähtud servade freesimiseks puidus, plastmaterjalides ja kergmaterjalides. See sobib ka soonte, profiilide ja pikiavade freesimiseks ning kopeerfreesimiseks. Tööohutus Nõuetekohane kasutamine 2 609 140 541.book Seite 170 Dienstag, 22. Januar 2008 8:46 08Eesti | 171 2 609 140 541 • 22.1.08 ■ Enne mistahes tööde alustamist seadme kallal tõmmake pistik pistikupesast välja. Ajamiüksuse mahavõtmine (vt joonist ) Ajamiüksuse 1 mahavõtmiseks avage lukustushoob 10 ja keerake freesikorvi 2 nii, et märgistus „▲“ oleks ajamiüksusel oleva sümboliga „ “ kohakuti. Seejärel tõmmake ajamiüksus 1 kuni piirikuni üles, keerake ajamiüksust 1 kuni piirikuni vastupäeva ja tõmmake ajamiüksus 1 freesikorvist 2 välja. Freesitera valik Freesiterade sortiment on lai, valik sõltub töödeldavast materjalist ja kasutusotstarbest: Kiirlõiketerasest (HSS) freesiterad sobivad pehmete materjalide, nt pehme puidu ja plastmaterjalide töötlemiseks. Kõvasulammetallist (HM) teraga freesid on spetsiaalselt ette nähtud kõvade ja abrasiivsete materjalide, näiteks kõva puidu, töötlemiseks. Boschi originaalfreesiterad leiate Boschi müügiesindusest. Freesitera paigaldamine (vt joonised + ) ■ Enne mistahes tööde alustamist seadme kallal tõmmake pistik pistikupesast välja. ■ Freesitera paigaldamisel ja vahetamisel on soovitav kanda kaitsekindaid. Võtke ajamiüksus vastavalt asjaomases punktis esitatud juhistele maha. Vajutage spindlilukustusnupp 9 alla ja hoidke seda all. Keerake spindlit vajaduse korral käega, kuni lukustus fikseerub kohale. ■ Vajutage spindlilukustusnupule üksnes siis, kui seade ei tööta. Keerake kinnitusmutrit 5 lehtvõtmega 12 (ava laius 18 mm) mõne pöörde ulatuses lahti, ent ärge keerake mutrit välja. Asetage freesitera nii, et saba oleks vähemalt 20 mm ulatuses (saba pikkusest) sisse lükatud. Keerake kinnitusmutter 5 lehtvõtmega 12 (ava laius 18 mm) kinni ja vabastage spindlilukustusnupp 9. Ärge pingutage mingil juhul tsangi koos kinnitusmutriga kinni enne freesitera paigaldamist. Tsangi vahetamine (vt joonist ) Vastavalt kasutatavale freesiterale saab kasutada erinevaid tsange, vt punkti „Tehnilised andmed“. Tsang 13 peab mutris istuma vähese lõtkuga. Kinnitusmutter koos tsangiga 5 peab olema kergesti monteeritav. Kui kinnitusmutter koos tsangiga 5 on kahjustatud, vahetage see kohe välja. Vajutage spindlilukustusnupp 9 alla ja hoidke seda all. Keerake spindlit vajaduse korral käega, kuni lukustus fikseerub kohale. Keerake kinnitusmutter koos tsangiga 5 maha. Vabastage spindlilukustusnupp 9. Puhastage tsangi alus ja tsang 13 pehme pintsli abil või suruõhuga läbi puhudes. Pingutage kinnitusmutter 5 uuesti kinni. Ärge pingutage mingil juhul tsangi koos kinnitusmutriga kinni enne freesitera paigaldamist. Ajamiüksuse montaaž (vt joonist ) Ajamiüksuse 1 montaažiks avage lukustushoob 10 ja seadke ajamiüksusel 1 ja freesikorvil 2 olevad kahekordsed nooled kohakuti. Lükake ajamiüksus 1 freesikorvi 2 ja keerake ajamiüksust 1 päripäeva, kuni freesikorvil 2 olev märgistus „▲“ on suunatud ajamiüksusel 1 oleva sümboli „ “ all olevale joonele. Lükake ajamiüksus 1 freesikorvi 2. Pärast montaaži seadke freesikorv 2 nii, et märgistus „▲“ oleks ajamiüksuse 1 sümboliga „ “ kohakuti ja sulgege lukustushoob 10. ■ Pärast montaaži kontrollige alati, kas ajamiüksus kinnitub freesikorvi kindlalt. Lukustushoova pinget saab mutri reguleerimisega muuta. Lukustushoova reguleerimine Lukustushoova pingutusjõu reguleerimiseks avage lukustushoob 10, keerake lukustushoova mutrit lehtvõtmega (ava laius 8 mm) umbes 45° päripäeva ja sulgege lukustushoob 10 uuesti. Kontrollige, kas ajamiüksus 1 on kindlalt pingutatud. Ärge keerake mutrit liiga tugevalt kinni. Montaaž

2 609 140 541.book Seite 171 Dienstag, 22. Januar 2008 8:46 082 609 140 541 • 22.1.08 172 | Eesti Kontrollige võrgupinget: Vooluallika pinge peab vastama seadme andmesildile märgitud pingele. Andmesildil lubatud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral. Sisse-/väljalülitamine Seadme sisselülitamiseks seadke lüliti (sisse/välja) 11 asendisse I. Seadme väljalülitamiseks seadke lüliti (sisse/välja) 11 asendisse 0. ■ Freesimissügavust tohib reguleerida üksnes siis, kui seade on välja lülitatud. Asetage seade töödeldavale toorikule. Avage lukustushoob 10, keerake freesikorvi 2, nii et märgistus „▲“ on sümboliga „ “ kohakuti ja viige ajamiüksus aeglaselt alla, kuni freesitera toorikut puudutab. Ajamiüksuse lukustamiseks selles asendis sulgege lukustushoob 10. Lugege mõõtetulemus skaalalt 8 ja märkige üles (nullkompensatsioon). Liitke sellele väärtusele soovitud freesimissügavus. Avage lukustushoob 10 ja seadke ajamiüksus väljaarvutatud skaalaväärtusele. Keerake freesikorvi 2 nii, et märgistus „▲“ on sümboliga „ “ kohakuti ja sulgege lukustushoob 10 uuesti. Kontrollige seadistatud freesimissügavust praktilise katsega ja vajaduse korral korrigeerige seda. Freesimissügavuse peenreguleerimiseks seadke ajamiüksus avatud lukustushoova 10 puhul nii, et märgistus „▲“ on sümboliga „ “ kohakuti. Regulaatoriga 3 reguleerige välja soovitud freesimissügavus. Seejärel sulgege lukustushoob 10, et ajamiüksust freesikorvis kindlalt lukustada. Freesimissuund (vt joonist ) Ettenihke suund peab olema täpselt vastupidine freesitera pöörlemissuunale. Ettenihke suunaga samas suunas freesides võib seade kasutaja käest minema paiskuda. Freesimine ■ Kasutage seadet üksnes siis, kui freesikorv on külge monteeritud. Kontrolli kaotus seadme üle võib põhjustada vigastusi. ■ Enne freesimise algust kontrollige, kas freesikorvi 2 märgistus „▲“ on ajamiüksuse 1 sümboliga „ “ kohakuti. Märkus: Arvestage sellega, et freesitera 4 ulatub alati üle alustalla 7. Ärge vigastage šablooni või toorikut. Reguleerige freesimissügavus vastavalt eespool esitatud juhistele välja. Lülitage seade sisse ja viige see töödeldavale kohale. Freesige ühtlase ettenihkega. Pärast freesimise lõppu lülitage seade välja. Ärge pange seadet käest enne, kui freesitera on seiskunud. Freesimine kopeerhülsiga Kopeerhülsi abil 14 saab toorikutele kanda šabloonide kontuure. Kopeerhülsi 14 paigaldamine (vt joonist ) Keerake välja liugtalla 6 alumisel küljel olevad neli silinderkruvi ja võtke alustald 6 maha. Asetage kummirõngas 15 ja seejärel kopeerhülss 14 vastavalt joonisele ümmargusse liugtalda 16. Keerake ümmargune liugtald 16 komplekti kuuluvate lamepeakruvidega alustalla 7 külge. Kopeerhülsi reguleerimine/ tsentreerimine (vt joonist ) Et freesitera keskkoha ja kopeerhülsi serva vaheline kaugus on igalt poolt ühesugune, saab kopeerhülssi ja liugtalda vajaduse korral üksteise suhtes tsentreerida. Keerake kinnituskruve 17 umbes 2 pööret lahti, nii et liugtald 16 vabalt liigub. Asetage tsentreerimistorn 18 joonisel näidatud viisil tarvikukinnitusse. Pingutage mutrit käega kinni nii palju, et tsentreerimistorn veel vabalt liigub. Rihtige tsentreerimistorn 18 ja kopeerhülss 14, nihutades kergelt liugtalda 16, teineteise suhtes välja. Keerake kinnituskruvid 17 uuesti kinni ja eemaldage tsentreerimistorn 18 tarvikukinnitusest. Kasutuselevõtt Freesimissügavuse reguleerimine (vt joonist ) Tööjuhiseid

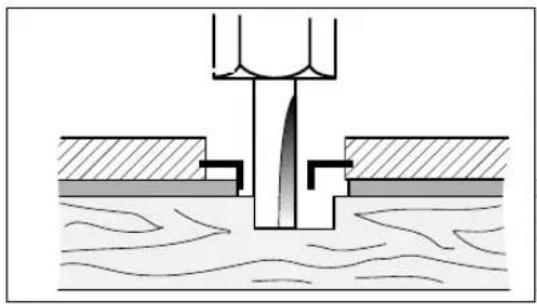

2 609 140 541.book Seite 172 Dienstag, 22. Januar 2008 8:46 08Eesti | 173 2 609 140 541 • 22.1.08 Freesimine Freesitera läbimõõt peab olema väiksem kui kopeerhülsi siseava läbimõõt. Asetage seade koos kopeerhülsiga 14 šabloonile. Juhtige seadet koos üleulatuva kopeerhülsiga kerge külgsurvega piki šablooni. Märkus: Kopeerhülsi kõrguse tõttu peab šabloon olema vähemalt 8 mm paksune. Servade freesimine või figuurfreesimine (vt joonist ) Servade või figuurfreesimisel ilma paralleelrakiseta peab freesitera olema varustatud juhttapi või kuullaagriga. Juhtige seade külje suunast toorikule, kuni freesi juhttapp või kuullaager on töödeldava tooriku serva vastas. Juhtige seadet piki tooriku serva, veenduge seejuures, et nurk on õige. Liiga tugev surve võib tooriku serva kahjustada. Freesimine paralleelrakisega (vt joonist ) Kinnitage paralleelrakis 20 freesikorvi külge rihveldatud kruviga 19. Reguleerige paralleeljuhiku tiibkruviga 21 välja soovitud piirdesügavus. Juhtige seadet ühtlase ettenihkega ja paralleeljuhikule 20 avaldatava külgsurvega piki tooriku serva. Freesimine juhikuga (vt joonist ) Juhik 22 on ette nähtud servade freesimiseks juhttapita või kuullaagrita freesiteradega. Kinnitage abijuhik 22 freesikorvi külge rihveldatud kruviga 19. Juhtige seadet ühtlase ettenihkega piki tooriku serva. Külgmine vahemaa Et muuta eemaldatava materjali kogust, võite reguleerida tooriku ja juhiku küljes oleva juhtrulli vahelist vahemaad. Keerake lahti tiibkruvi 24, külgmise vahemaa väljareguleerimiseks keerake tiibkruvi 23 ja seejärel keerake tiibkruvi 24 uuesti kinni. Kõrgus Reguleerige vastavalt kasutatavale freesiterale ja töödeldava tooriku paksusele välja juhiku vertikaalne asend. Keerake abijuhiku küljest lahti rihveldatud kruvi 19, lükake abijuhik soovitud asendisse ja pingutage rihveldatud kruvi uuesti kinni. Freesikorvi katte montaaž (vt joonist ) Freesikorvi katte 25 montaažiks eemaldage lukustushoob 10. Asetage freesikorvi kate 25 ülalt freesikorvile 2 ja keerake lukustushooba 10 uuesti kinni nii palju, et suletud lukustushoova puhul püsib ajamiüksus 1 kindlalt freesikorvis. Freeimine nurkfreesikorviga (vt joonised – ) Nurkfreesikorv 26 sobib eelkõige lamineeritud servade freesimiseks raskesti ligipääsetavates kohtades, spetsiaalsete nurkade freesimiseks ja servade faasimiseks. Servade freesimisel nurkfreesikorviga 26 peab freesitera olema varustatud juhttapi või kuullaagriga. Nurkfreesikorvi montaaž toimub vastavalt freesikorvi 2 kohta antud juhistele. Täpsete nurkade saavutamiseks fikseerub nurkfreesikorv 26 7,5°-sammude kaupa. Kogu reguleerimispiirkond on 75°; nurkfreesikorvi saab kallutada 45° ette ja 30° taha. Nurga reguleerimiseks keerake lahti mõlemad tiibkruvid 27. Reguleerige soovitud nurk välja skaala 28 abil ja keerake tiibkruvid 27 uuesti kinni.

O Q 2 609 140 541.book Seite 173 Dienstag, 22. Januar 2008 8:46 082 609 140 541 • 22.1.08 174 | Eesti Freesimine käepideme ja tolmueemaldusadapteriga varustatud liugtallaga (vt joonist ) Liugtalda 32 saab monteerida liugtalla 6 asemele ja see on varustatud lisakäepidemega 29 ja seda saab ühendada tolmuimejaga. Keerake neli silinderkruvi liugtalla 6 alumisel küljel lahti ja võtke liugtald maha. Kinnitage liugtald 32 joonisel näidatud viisil komplekti kuuluvate lamepeakruvidega liugtalla külge. Tolmuimeja ühendamiseks kinnitage tolmueemaldusadapter 31 kahe kruviga liugtalla 32 külge. Ühendage imivoolik läbimõõduga 19/35 mm tolmueemaldusadapteri 31 külge. Optimaalse tolmuimemise tagamiseks tuleks tolmueemaldusadapterit 31 regulaarselt puhastada. Servade töötlemiseks kasutage lisaks tolmueemaldusseadist 30. Monteerige see pildil näidatud viisil. Siledate pindade töötlemiseks võtke tolmueemaldusseadis 30 maha. Seadet on võimalik ühendada otse Boschi kaugkäivitusega universaaltolmuimeja pistikupessa. Tolmuimeja käivitub seadme sisselülitamisel automaatselt. Tolmuimeja peab sobima töödeldava materjali tolmu eemaldamiseks. Tervisele eriti ohtliku, vähkitekitava, kuiva tolmu eemaldamiseks tuleb kasutada spetsiaaltolmuimejat. ■ Enne mistahes tööde alustamist seadme kallal tõmmake pistik pistikupesast välja. ■ Tõhusa ja turvalise töö tagamiseks hoidke elektriline tööriist ja selle tuulutusavad alati puhtad. Antud seade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste tööriistade volitatud klienditeeninduses. Päringute ja varuosade tellimise korral esitage palun kindlasti seadme andmesildil toodud 10-kohaline tootenumber. Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta. Üksnes EL liikmesriikidele: Ärge käidelge kasutuskõlbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta. Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt: www.bosch-pt.com Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Parnu mnt. 549 76401 Saue vald, Laagri Tel.: + 372 (0679) 1122 Fax: + 372 (0679) 1129 Tootja jätab endale õiguse muudatuste tegemiseks Hooldus ja puhastus
