| Typ produktu | Router (frézovka) |
| Značka | Bosch |
| Model | GKF 600 Professional |
| Jmenovitý příkon | 600 W |
| Otáčky naprázdno | 33 000 ot/min |
| Upínání nástroje | 6 mm, 8 mm, 1/4" (Velká Británie) |
| Hmotnost (dle EPTA 01/2003) | 1,5 kg |
| Třída ochrany | II (dvojitá izolace) |
| Hladina akustického tlaku | 84 dB(A) |
| Hladina akustického výkonu | 95 dB(A) | Nejistota K = 3 dB |
| Hodnota vibrací (EN 60745) | ah = 4,5 m/s² | K = 1,5 m/s² |
| Použití | Frézování hran, drážek, profilů, kopírování |
| Obráběné materiály | Dřevo, plasty, lehké stavební materiály |
| Upínací systém | Upínací pouzdro s maticí |
| Nastavení hloubky | Nastavovací kolečko a stupnice |
| Paralelní doraz | Ano, nastavitelný |
| Kopírovací kroužek | Ano (příslušenství) |
| Úhlová frézovací jednotka | Ano (příslušenství, sklon 75°) |
| Odvod prachu | Adaptér pro odsávání a kryt k dispozici (příslušenství) |
| Spínač | Zapnuto/Vypnuto (I/0) |
| Údržba a čištění | Pravidelně čistěte větrací otvory a upínací pouzdra |
| Bezpečnost | Odpojte před zásahem, používejte ochranu sluchu, používejte detektory kabelů |
| Náhradní díly | K dispozici v autorizovaném servisu Bosch (vyžaduje číslo výrobku) |
Často kladené otázky - GKF 600 Professional BOSCH
Dotazy uživatelů ohledně GKF 600 Professional BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Směrovač ve formátu PDF zdarma! Najděte svůj návod GKF 600 Professional - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GKF 600 Professional značky BOSCH.

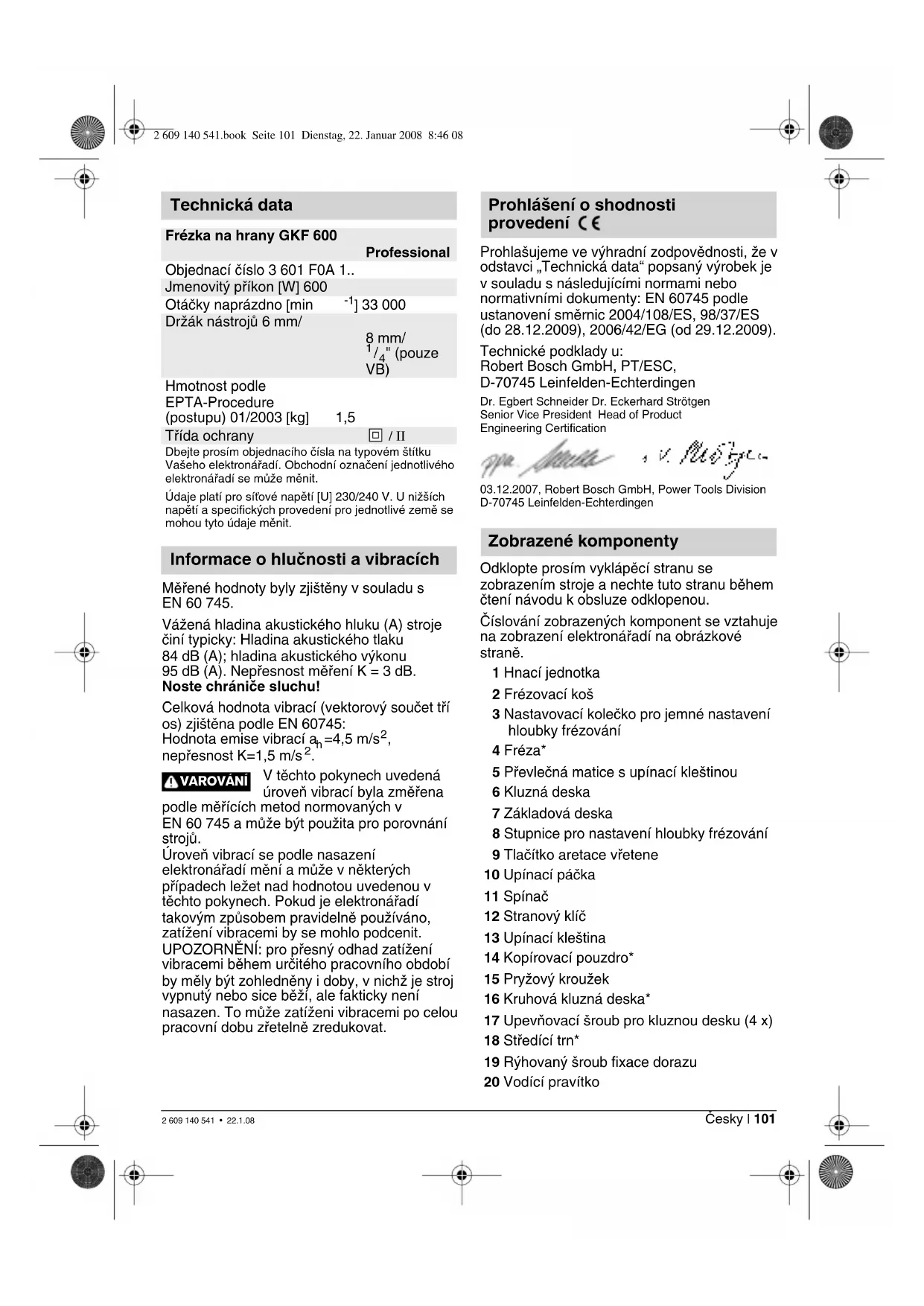

NÁVOD K OBSLUZE GKF 600 Professional BOSCH
Původním návodem k používání
Objednací číslo 3 601 F0A 1..
Jmenovitý příkon [W] 600
Otáčky naprázdno [min ^-1 ] 33 000
Držák nástrojů 6 mm/
8 mm/ ^1/_4 " (pouze VB)
Hmotnost podle
EPTA-Procedure
(postupu) 01/2003 [kg] 1,5
Třída ochrany
□/II
Dbejte prosím objednacího čísla na typovém štítku Vašeho elektronářadí. Obchodní označení jednotlivého elektronářadí se může měnit.
Údaje platí pro síťové napětí [U] 230/240 V. U nižších napětí a specifických provedení pro jednotlivé země se mohou tyto údaje měnit.
Informace o hlučnosti a vibracích
Měřené hodnoty byly zjištěny v souladu s EN 60 745.
Vážená hladina akustického hluku (A) stroje činí typicky: Hladina akustického tlaku 84 dB (A); hladina akustického výkonu 95 dB (A). Nepřesnost měření K = 3 dB.
Noste chrániče sluchu!
Celková hodnota vibrací (vektorový součet tří os) zjištěna podle EN 60745:
Hodnota emise vibrací a_h=4,5 m/s^2 , nepřesnost K=1,5 m/s^2 .
VAROVÁNÍ
V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 60 745 a může být použita pro porovnání strojů.
Uroveň vibrací se podle nasazení elektronářadí mění a může v některých případech ležet nad hodnotou uvedenou v těchto pokynech. Pokud je elektronářadí takovým způsobem pravidelně používáno, zatížení vibracemi by se mohlo podcenit. UPOZORNÉNÍ: pro přesný odhad zatížení vibracemi během určitého pracovního období by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatížení vibracemi po celou pracovní dobu zřetelně zredukovat.
Prohlášení o shodnosti provedení C€
Prohlašujeme ve výhradní zodpovědnosti, že v odstavci „Technická data“ popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 60745 podle ustanovení směrnic 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/EG (od 29.12.2009).
Odklopte prosím vyklápěcí stranu se zobrazením stroje a nechte tuto stranu během čtení návodu k obsluze odklopenou.
Číslování zobrazených komponent se vztahuje na zobrazení elektronářadí na obrázkové straně.
1 Hnací jednotka
2 Frézovací koš
3 Nastavovací kolečko pro jemné nastavení hloubky frézování
4 Fréza*
5 Převlečná matice s upínací kleštinou
6 Kluzná deska
7 Základová deska
8 Stupnice pro nastavení hloubky frézování
9 Tlačítko aretace vřetene
10 Upínací páčka
11 Spínač
12 Stranový klíč
13 Upínací kleština
14 Kopírovací pouzdro*
15 Pryžový kroužek
16 Kruhová kluzná deska*
17 Upevňovací šroub pro kluznou desku (4 x)
18 Středící trn*
19 Rýhovaný šroub fixace dorazu
20 Vodící pravítko
21 Křídlový šroub pro vodící pravítko
22 Vodící pomůcka
23 Křídlový šroub pro vodorovné vyrovnání vodící pomůcky
24 Křídlový šroub fixace vodorovného vyrovnání
25 Krytování frézovacího koše*
26 Úhlový frézovací koš*
27 Křídlový šroub pro přestavení úhlu
28 Stupnice přestavení úhlu frézování
29 Rukojet*
30 Odsávací kryt*
* Zobrazené nebo popsané příslušenství nepatří ke standardnímu obsahu dodávky.
Pro Vaši bezpečnost
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým
proudem, požár a/nebo těžká poranění.
Všechna bezpečnostní upozornění a pokyny do budoucna uschovejte.
Navíc musí být dodržena všeobecná bezpečnostní upozornění bud' v přiloženém nebo v uprostřed tohoto návodu k obsluze vloženém sešitě.
■ Dovolené otáčky nasazovacího nástroje musí být nejméně tak vysoké jako nejvyšší otáčky uvedené na elektronářadí. Příslušenství, které se otáčí rychleji než je dovoleno, může být zničeno.
Frézovací nástroje nebo jiné příslušenství musí přesně lícovat do nástrojového držáku (upínací kleštiny) Vašeho elektronářadí. Nasazovací nástroje, jež přesně nelícují do nástrojového držáku elektronářadí, se nerovnoměrně točí, velmi silně vibrují a mohou vést ke ztrátě kontroly.
■ Vedte elektronářadí proti obrobku pouze v zapnutém stavu. Jinak existuje nebezpečí zpětného rázu, pokud se nasazovací nástroj v obrobku vzpríčí.
Nedostaňte své ruce do oblasti frézování a na frézovací nástroj. Držte svou druhou rukou přídavné držadlo nebo motorovou skřín. Pokud obě ruce drží frézku, nemohou být poraněny frézovacím nástrojem.
Nikdy nefrézujte přes kovové předměty, hřebíky nebo šrouby. Frézovací nástroj se může být poškodit a vést ke zvýšeným vibracím.
■ Pokud provádíte práce, při kterých by nástroj mohl zasáhnout skrytá el. vedení nebo vlastní kabel, držte elektronářadí pouze na izolovaných uchopovacích plochách. Kontakt s vedením pod napětím přivádí napětí i na kovové díly stroje a vede k úderu elektrickým proudem.
■ Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost.
Kontakt s elektrickým vedením může vést k požáru a elektrickému úderu. Poškození vedení plynu může vést k explozi. Proniknutí do vodovodního potrubí způsobuje věcné škody nebo může způsobit úder elektrickým proudem.
■ Nepoužívejte žádné tupé nebo poškozené frézy. Tupé nebo poškozené frézy způsobují zvýšené tření, mohou být svírány a vést k házivosti.
■ Zajistěte obrobek. Obrobek, který je pevně upnutý upínacími přípravky nebo svěrákem, je držen bezpečněji než Vaší rukou.
■ Neopracovávejte žádný azbestový materiál. Azbest je karcinogenní.
■ Učiňte ochranná opatření, pokud při práci může vzniknout zdraví škodlivý, hořlavý nebo výbušný prach. Například: některý prach je karcinogenní. Noste ochrannou masku proti prachu a použijte, lze-li jej připojit, odsávání prachu či třísek.
■ Než elektronářadí odložíte, počkejte až se zastaví. Nasazovací nástroj se může zachytit a vést ke ztrátě kontroly nad elektronářadím.
■ Nepoužívejte elektronářadí s poškozeným kabelem. Pokud se kabel během práce poškodí, nedotýkejte se jej a vytáhněte sitovou zástrčku. Poškozené kabely zvyšují riziko úderu elektrickým proudem.
Použití
Stroj je určen k frézování hran dřeva, plastu a lehkých stavebních materiálů. Je také vhodný k frézování drážek, profilů a podélných otvorů a též ke kopírovacímu frézování.
Montáž
■ Před každou prací na stroji vytáhněte síťovou zástrčku.
Demontáž hnací jednotky (viz obrázek A
Pro demontáž hnací jednotky 1 otevřete upínací páčku 10 a otočte frézovací koš 2 značkou „▲“ na symbol „■na hnací jednotce. Poté povytáhněte hnací jednotku 1 až na doraz nahoru, otočte hnací jednotku 1 až na doraz proti směru hodinových ručiček a hnací jednotku 1 vytáhněte ven z frézovacího koše 2.
Výběr fréz
Podle opracování a účelu nasazení jsou k dispozici frézovací nástroje nejrůznějšího provedení a kvality:
Frézovací nástroje z vysokovýkonné rychlořezné oceli (HSS) jsou vhodné k opracovávání měkkých materiálů např. měkké dřevo a umělá hmota.
Frézy s tvrdokovými břity (HM) jsou speciálně vhodné pro tvrdé a abrazivní materiály jako např. tvrdé dřevo.
Originální frézovací nástroje z rozsáhlého programu příslušenství Bosch obdržíte u svého odborného prodejce.
Nasazení frézy (viz obrázky B) C
■ Před každou prací na stroji vytáhněte sítovou zástrčku.
■ Při nasazení a výměně frézovacích nástrojů se doporučuje nosit ochranné rukavice.
Demontujte hnací jednotku jak je v popsáno příslušném odstavci.
Stlačte tlačítko aretace vřetene 9 a podržte jej stlačené. Pootočte vřeteno případně rukou, až aretace zaskočí.
■ Tlačítko aretace vřetene stlačte pouze za stavu klidu.
Uvolněte převlečnou matici 5 stranovým klíčem 12 (otvor klíče 18 mm) o několik otočení, avšak převlečnou matici neodšroubujte.
Frézu nasadte tak, aby stopka frézy byla nejméně 20 mm (délka stopky) zasunuta.
Převlečnou matici 5 stranovým klíčem 12 (otvor klíče 18 mm) utáhněte a tlačítko aretace vřetene 9 uvolněte.
V žádném případě neutahujte upínací kleštinu s převlečnou maticí, dokud není nasazena fréza.
Výměna upínací kleštiny (viz obrázek D
Podle použité frézy mohou být nasazeny různé upínací kleštiny, viz „Technická data“.
Upínací kleština 13 musí sedět v převlečné matici s trochou vůle. Převlečná matice s upínací kleštinou 5 se musí dát lehce namontovat. Pokud se převlečená matice s upínací kleštinou 5 poškodí, okamžitě je vyměňte.
Stlačte tlačítko aretace vřetene 9 a podržte jej stlačené. Pootočte vřeteno případně rukou, až aretace zaskočí.
Převlečnou matici s upínací kleštinou 5 odšroubujte.
Tlačítko aretace vřetene 9 uvolněte.
Držák upínací kleštiny a upínací kleštinu 13 čistěte měkkým štětcem nebo vyfoukáním tlakovým vzduchem.
Převlečnou matici 5 opět našroubujte.
V žádném případě neutahujte upínací kleštinu s převlečnou maticí, dokud není nasazena fréza.
Montáž hnací jednotky (viz obrázek E
K montáži hnací jednotky 1 otevřete upínací páčku 10 a srovnejte obě dvojité šipky na hnací jednotce 1 a frézovacím koši 2 do souladu. Nasuňte hnací jednotku 1 do frézovacího koše 2 a hnací jednotku 1 otočte ve směru hodinových ručiček až značka „▲“ na frézovacím koši 2 ukazuje na čáru pod symbolem „■ha hnací jednotce 1. Hnací jednotku 1 zasuňte do frézovacího koše 2.
Po provedené montáži umístěte frézovací koš 2 značkou „▲“ na symbol „♥“ na hnací jednotce 1 a uzavřete upínací páčku 10.
■ Po montáži vždy zkontrolujte, zda hnací jednotka pevně sedí ve frézovacím koši. Předpětí upínací páčky lze změnit přestavením matice.
Seřízení upínací páčky
K seřízení upínací síly otevřete upínací páčku 10, otočte matici na upínací páčce pomocí stranového klíče (otvor klíče 8 mm) o ca. 45° ve směru hodinových ručiček a upínací páčku 10 opět uzavřete. Zkontrolujte, zda je hnací jednotka 1 spolehlivě upnuta. Matici neutahujte příliš.
Uvedení stroje do provozu
Dbejte na správné sířové napětí: Napětí zdroje proudu musí souhlasit s údaji na typovém štítku stroje. Stroje označené 230 V mohou pracovat i při 220 V.
Zapnutí/vypnutí
K uvedení stroje do provozu přepněte spínač 11 na l.
K vypnutí stroje přepněte spínač 11 na 0.
Nastavení hloubky frézování (viz obrázek F
Nastavení hloubky frézování smí být provedeno pouze ve vypnutém stavu elektronářadí.
Postavte elektronářadí na opracovávaný obrobek.
Otevřete upínací páčku 10, otočte frézovací koš 2 značkou „▲“ na symbol „■“ a veďte hnací jednotku pomalu dolů, až se fréza dotkne obrobku. Hnací jednotku v této poloze zajistěte tak, že uzavřete upínací páčku 10.
Přečtěte naměřenou hodnotu ze stupnice 8 a tuto hodnotu si zaznamenejte (vyrovnání na nulu). K této hodnotě přičtěte požadovanou hloubku frézování.
Otevřete upínací páčku 10 a nastavte hnací jednotku na vypočtenou hodnotu stupnice. Otočte frézovací koš 2 značkou „▲“ na symbol „■a upínací páčku 10 opět uzavřete.
Zkontrolujte provedené nastavení hloubky frézování praktickou zkouškou a případně ji zkorigujte.
K jemnému nastavení hloubky frézování umístěte hnací jednotku s otevřenou upínací páčkou 10 značkou „▲“ na symbo „♥”.
Pomocí nastavovacího kolečka 3 nastavte požadovanou hloubku frézování. Potom uzavřete upínací páčku 10, aby se hnací jednotka bezpečně zaaretovala ve frézovacím koši.
Pracovní pokyny
Směr frézování (viz obrázek G
Frézování se musí vždy provádět proti směru otáčení frézy (nesousledný běh).
Při frézování ve směru běhu (sousledný běh) může být elektronářadí vyraženo obsluze z ruky.
Postup frézování
■ Používejte elektronářadí pouze s namontovaným frézovacím košem. Ztráta kontroly nad elektronářadím může způsobit zranění.
■ Před začátkem frézovacího procesu zkontrolujte, zda frézovací koš 2 stojí značkou „▲“ na symbolu „hnací jednotky 1.
Upozornění: zohledněte, že fréza 4 vždy vyčnívá ze základové desky 7. Nepoškodťe šablonu nebo obrobek.
Nastavte hloubku frézování jak bylo dříve popsáno.
Zapněte elektronářadí a uvedťe jej blíže k opracovávanému místu.
Vykonejte s rovnoměrným posuvem proces frézování.
Po ukončení frézovacího procesu vypněte elektronářadí. Elektronářadí neodkládejte, dokud se fréza nedostane do stavu klidu.
Frézování s kopírovacím pouzdrem
Pomocí kopírovacího pouzdra 14 lze prénášet obrysy z předloh popř. šablon na obrobky.
Nasazení kopírovacího pouzdra 14 (viz obrázek H
Čtyří šrouby s válcovou hlavou na spodní straně kluzné desky 6 vyšroubujte a kluznou desku 6 odejměte. Nasadťe pryžový kroužek 15 a následně kopírovací pouzdro 14 do kruhové kluzné desky 16 jak je ukázáno na obrázku. Přišroubujte kruhovou kluznou desku 16 pomocí dodaných šroubů s plochou hlavou na základovou desku 7.
Ustavení/středění kopírovacího pouzdra (viz obrázek I
Aby byla vzdálenost od středu frézy k okraji kopírovacího pouzdra všude stejná, lze kopírovací pouzdro a kluznou desku, je-li to potřeba, vůči sobě vystředit.
Uvolněte upevňovací šrouby 17 o ca. 2 otáčky tak, aby kluzná deska 16 byla volně pohyblivá.
Nasadte do nástrojového držáku středící trn 18 jak je ukázáno na obrázku. Převlečnou matici utáhněte pevně rukou tak, aby byl středící trn ještě volně pohyblivý.
Vyrovnejte středící trn 18 a kopírovací pouzdro 14 lehkým posunutím kluzné desky 16 vůči sobě.
Upevňovací šrouby 17 opět utáhněte a odstraňte středící trn 18 z nástrojového držáku.

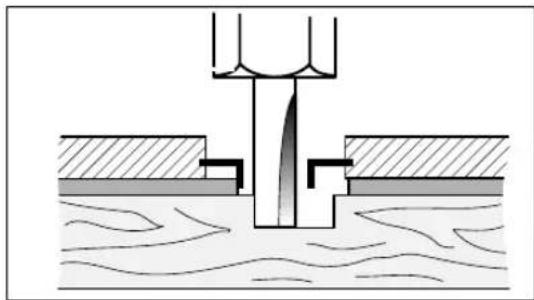

Postup frézování
Průměr frézy zvolte menší než vnitřní průměr kopírovacího pouzdra.
Položte elektronářadí s kopírovacím pouzdrem 14 na šablonu.
Vedte elektronářadí s přesahujícím kopírovacím pouzdrem lehkým bočním tlakem podél šablony.
Upozornění: Kvůli přesahující výšce kopírovacího pouzdra musí mít šablona minimální tlouštku 8 mm.
Frézování hran nebo tvarů (viz obrázek K
Při frézování hran nebo tvarovém frézování bez vodícího pravítka musí být frézovací nástroj vybaven vodícím čepem nebo kuličkovým ložiskem.
Uvedte elektronářadí z boku k obrobku až vodící čep nebo kuličkové ložisko frézy přiléhá k opracovávané hraně obrobku. Vedte elektronářadí podél hrany obrobku, dbejte přitom na úhlově správné opření. Příliš silný tlak může hranu obrobku poškodit.
Frézování s vodícím pravítkem (viz obrázek L
Vodící pravítko 20 upevněte na frézovací koš pomocí rýhovaného šroubu 19.
Pomocí křídlového šroubu vodícího pravítka 21 nastavte požadovanou hloubku dorazu.
Vedte elektronářadí rovnoměrným posuvem a bočním přítlakem na vodící pravítko 20 podél hrany obrobku.
Frézování s vodící pomůckou (viz obrázek M
Vodící pomůcka 22 slouží k frézování hran s frézami bez vodícího čepu nebo kuličkového ložiska.
Vodící pomůcku 22 upevněte na frézovací koš pomocí rýhovaného šroubu 19.
Vedte elektronářadí rovnoměrným posuvem podél hrany obrobku.
Boční vzdálenost
Aby se mohl změnit úběr materiálu, můžete na vodící pomůcce nastavit boční vzdálenost mezi obrobkem a vodícím válečkem.
Uvolněte křídlový šroub 24, nastavte požadovanou boční vzdálenost otáčením křídlového šroubu 23 a křídlový šroub 24 opět utáhněte.
Výška
Podle použité frézy a tloušťky opracovávaného obrobku seřídte svislé vyrovnání na vodící pomůcce.
Povolte rýhovaný šroub 19 na vodící pomůcce, posuňte vodící pomůcku do požadované polohy a rýhovaný šroub opět utáhněte.
Montáž krytování frézovacího koše (viz obrázek N
Pro montáž krytování frézovacího koše 25 odstraňte upínací páčku 10. Krytování frézovacího koše 25 nasadťe shora na frézovací koš 2 a upínací páčku 10 našroubujte opět tak pevně, aby při uzavřené upínací páčce byla hnací jednotka 1 spolehlivě podržena ve frézovacím koši.
Frézování s úhlovým frézovacím košem (viz obrázky ☐) ☐
Úlový frézovací koš 26 je zvláště vhodný k frézování osazení laminovaných hran na těžko přístupných místech, ke frézování speciálních úhlů a též ke zkosení hran.
Při frézování hran pomocí úhlového frézovacího koše 26 musí být fréza vybavena vodícím čepem nebo kuličkovým ložiskem.
Montáž úlového frézovacího koše se provádí podle pokynů k frézovacímu koši 2.
K docílení přesných úhlů má úhlový frézovací koš 26 západky v krocích po 7,5°. Celkový rozsah nastavení činí 75°; úhlový frézovací koš lze naklonit 45° dopředu a 30° dozadu. K nastavení úhlu uvolněte oba křídlové šrouby 27. Nastavte požadovaný úhel pomocí stupnice 28 a křídlové šrouby 27 opět utáhněte.
Frézování s kluznou deskou s držadlem a odsávacím adaptérem (viz obrázek R
Kluznou deska 32 lze namontovat místo kluzné desky 6 a nabízí přídavnou rukojeť 29 a též možnost připojení odsávání prachu.
Vyšroubujte čtyří šrouby s válcovou hlavou na spodní straně kluzné desky 6 a odejměte kluznou desku. Našroubujte kluznou desku 32 pomocí dodaných šroubů s plochou hlavou na základovou desku jak je ukázáno na obrázku.
Pro připojení odsávání prachu přišroubujte odsávací adaptér 31 pomocí dvou šroubů na kluznou desku 32. Připojte odsávací hadici s průměrem 19/35 mm na odsávací adaptér 31.
Aby bylo zaručeno optimální odsávání, měli byste odsávací adaptér 31 pravidelně čistit.
K opracovávání hran použijte navíc odsávací kryt 30. Namontujte jej jak je ukázáno na obrázku.
Při opracovávání hladkých rovinných ploch odsávací kryt 30 odmontujte.
Stroj lze připojit přímo do zásuvky víceúčelovébo vysavače Bosch s dálkovým spínáním. Tento se při zapnutí stroje automaticky zapne.
Vysavač musí být vhodný pro daný opracovávaný materiál.
Při odsávání obzvlášť zdraví ohrožujícího, karcinogenního, suchého prachu použijte speciální vysavač.
Údržba a čištění
■ Před každou prací na stroji vytáhněte síťovou zástrčku.
■ Abyste dobre a bezpečně pracovali, udržujte elektronářadí a jeho větrací otvory vždy čisté.
Pokud dojde přes pečlivou výrobu a náročné kontroly k poruše stroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektrické ruční nářadí firmy Bosch.
Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku stroje.
Likvidace
Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Pouze pro země EU:
Nevyhazujte elektronářadí do domovního odpadu!
Podle evropské směrnice
elektrických a elektronických zařízeních a jejím prosazení v
národních zákonech musí být neupotřebitelné elektronářadí rozebrané shromážděno a dodáno k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Zákaznická a poradenská služba
Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Explodované výkresy a informace k náhradním dílům naleznete i na: www.bosch-pt.com
Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství.
Czech Republic
Robert Bosch odbytová s.r.o.
Vecné číslo 3 601 F0A 1..
Používajte chrániče sluchu!
20 Zarážka rovnobežnosti
26 Uhlový frézovací kôš*
Upínací mechanizmus a upínaciu klieštinu 13 pravidelne čistite mäkkým štetcom alebo ich vyfúkajte tlakovým vzduchom.
Presuvnú maticu 5 opät utiahnite.
■ Po montáži vždy skontrolujte, či pohonná jednotka dobre sedí vo frézovacom koši. Napnutie upínacej páčky sa dá menit prestavovaním matice.
Produkt uvediete do činnosti nastavením vypínača 11 do polohy I.
Produkt vypnete nastavením vypínača 11 do polohy 0.
Otvorte upínaciu páčku 10, otočte frézovací kôš 2 značkou „▲“ k symbolu „■“ a pomaly veďte pohonnú jednotku smerom dole, kým sa fréza dotkne obrobka. Fixujte pohonnú jednotku v tejto polohe tým, že uzavriete upínaciu páčku 10.
Otvorte upínaciu páčku 10 a nastavte pohonnú jednotku na vypočítanú hodnotu stupnice. Otočte frézovací kôš 2 značkou „▲“ k symbolu „■a upínaciu páčku 10 opát uzavrite.
Vyrovnajte navzájom voči sebe centrovací trň 18 a kopírovaciu objímku 14 miernym posuvom klznej dosky 16.
Upevnite paralelný doraz 20 na frézovací kôš pomocou skrutky s drážkovanou hlavou 19.
Upevnite vodiacu pomôcku 22 na frézovací kôš pomocou skrutky s drážkovanou hlavou 19.
Na dosiahnutie precíznych uhlov má uhlový frézovací kôš 26 zárezy po krokoch v hodnote 7,5°. Celý nastavovací rozsah je 75°; uhlový frézovací kôš sa dá naklonit 45° smerom dopredu a 30° smerom dozadu. Na nastavenie uhla uvolnite obe krídlové skrutky 27.
Pomocou stupnice 28 nastavte požadovaný uhol a krídlové skrutky 27 opät zaskrutkujte.
Ak chcete pripojit zariadenie na odsávanie prachu, naskrutkujte dvoma skrutkami odsácací adaptér 31 na základnú dosku 32. Na odsávací adaptér 31 pripojte odsávaciu hadicu s priemerom 19/35 mm.
Na zabezpečenie optimálneho odsávania treba odsávací adaptér 31 pravidelne čistit.
Na obrábanie hladkých rovinných plôch demontujte odsávací kryt 30.
Údržba a čistenie náradia
Servisné stredisko a poradenská služba pre zákazníkov
Výrobca si vyhradzuje právo zmien
Müszaki adatok
