| Termék típusa | Router (marógép) |
| Márka | Bosch |
| Modell | GKF 600 Professional |
| Névleges felvett teljesítmény | 600 W |
| Üresjárati fordulatszám | 33 000 ford/perc |
| Szerszámbefogó | 6 mm, 8 mm, 1/4" (Egyesült Királyság) |
| Súly (EPTA 01/2003 szerint) | 1,5 kg |
| Védelmi osztály | II (kettős szigetelés) |
| Hangnyomásszint | 84 dB(A) |
| Hangteljesítményszint | 95 dB(A) | Bizonytalanság K = 3 dB |
| Rezgéskibocsátási érték (EN 60745) | ah = 4,5 m/s² | K = 1,5 m/s² |
| Alkalmazások | Élek, hornyok, profilok, másolómarás |
| Megmunkálható anyagok | Fa, műanyagok, könnyű építőanyagok |
| Szorítórendszer | Szorítópatron gyorskioldó anyával |
| Mélységbeállítás | Beállító kerék és skála |
| Párhuzamos ütköző | Igen, állítható |
| Másológyűrű | Igen (tartozék) |
| Szögmaró bölcső | Igen (tartozék, 75°-os döntés) |
| Porelszívás | Elszívó adapter és burkolat elérhető (tartozékok) |
| Kapcsoló | Be/Ki (I/0) |
| Karbantartás és tisztítás | Rendszeresen tisztítsa a szellőzőnyílásokat és a szorítópatronokat |
| Biztonság | Használat előtt húzza ki a dugót, viseljen hallásvédőt, használjon kábelérzékelőket |
| Alkatrészek | Elérhető a Bosch hivatalos szervizén keresztül (a cikkszám szükséges) |
Gyakran ismételt kérdések - GKF 600 Professional BOSCH
Felhasználói kérdések a következőről GKF 600 Professional BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Router PDF formátumban ingyenesen! Találja meg kézikönyvét GKF 600 Professional - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GKF 600 Professional márka BOSCH.

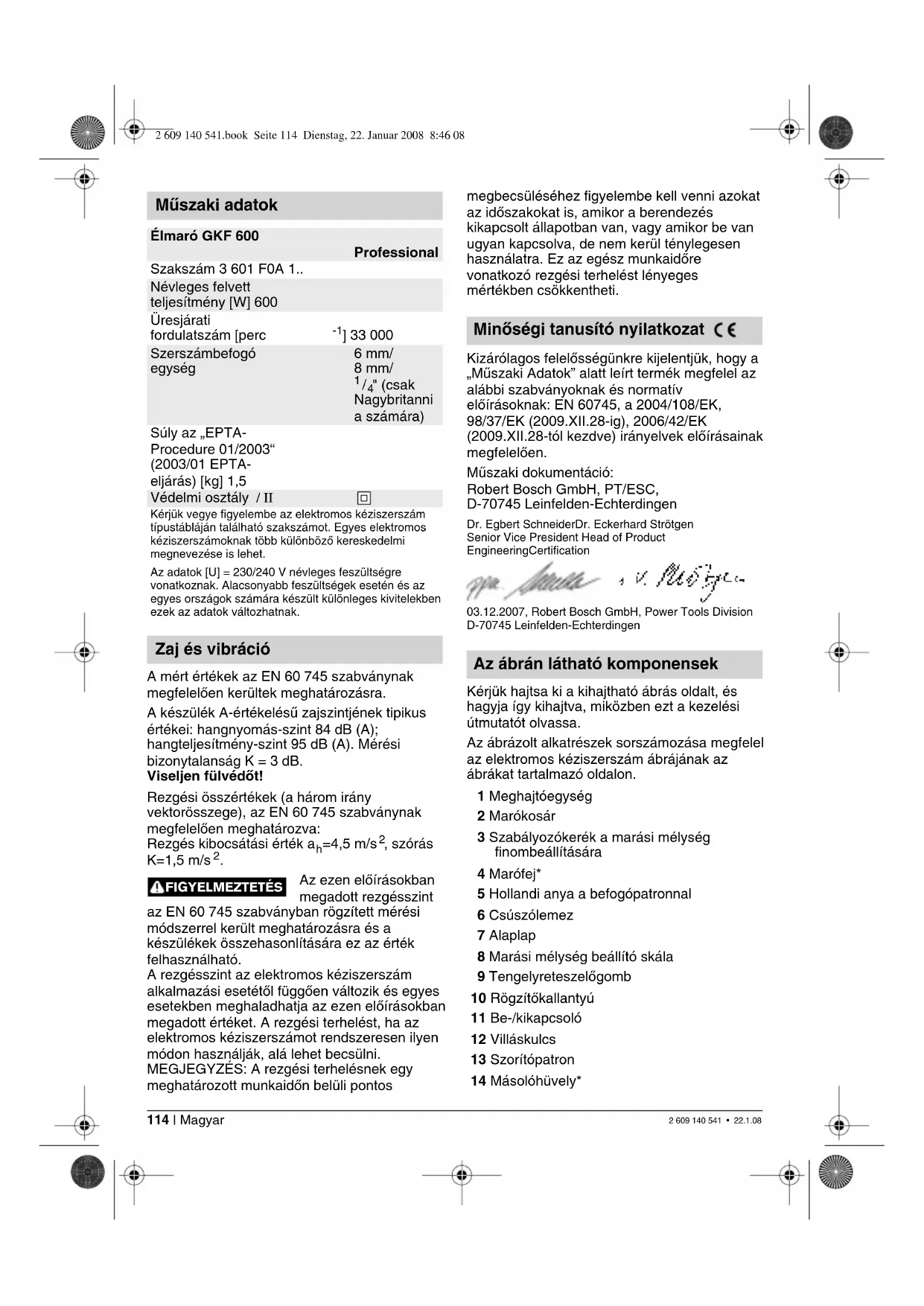

HASZNÁLATI ÚTMUTATÓ GKF 600 Professional BOSCH
Eredeti használati utasítás
Magyar.... Oldal 114
31 Odsávací adaptér*
32 Kluzná deska s rukojetí a odsávacím adaptérem*
obrátok [min -1] 33 000
31 Odsávací adaptér*
32 Klzná doska s rukoväťou a odsávací adaptér*
| Élmaró GKF 600 | |
| Professional | |
| Szakszám 3 601 F0A 1.. | |
| Névleges felvett teljesítmény [W] 600 | |
| Üresjárati fordulatszám [perc | -1] 33 000 |
| Szerszámbefogó egység | 6 mm/8 mm/ 14 " (csak Nagybritanni a számára) |
Súly az „EPTA-
Procedure 01/2003"
(2003/01 EPTA-
eljárás) [kg] 1,5
Védelmi osztály / II
Kérjük vegye figyelembe az elektromos kéziszerszám típustábláján található szakszámot. Egyes elektromos kéziszerszámoknak több különböző kereskedelmi megnevezése is lehet.
Az adatok [U] = 230/240 V névleges feszültségre vonatkoznak. Alacsonyabb feszültségek esetén és az egyes országok számára készült különleges kivitelekben ezek az adatok változhatnak.
Zaj és vibráció
A mért értékek az EN 60 745 szabványnak megfelelően kerültek meghatározásra.
A készülék A-értékelésű zajszintjének tipikus értékei: hangnyomás-szint 84 dB (A); hangteljesítmény-szint 95 dB (A). Mérési bizonytalanság K = 3 dB. Viseljen fülvedőt!
Rezgési összértékek (a három irány vektorösszege), az EN 60 745 szabványnak megfelelően meghatározva: Rezgés kibocsátási érték a_h = 4,5 m/s^2 , szórás K = 1,5 m/s^2 .
⚠ FIGYELMEZTETÉS
Az ezen előírásokban megadott rezgésszint
az EN 60 745 szabványban rögzített mérés módszerrel került meghatározásra és a készülékek összehasonlítására ez az érték felhasználható.
A rezgésszint az elektromos kéziszerszám alkalmazási esetétől függően változik és egyes esetekben meghaladhatja az ezen előírásokban megadott értéket. A rezgési terhelést, ha az elektromos kéziszerszámot rendszeresen ilyen módon használják, alá lehet becsülni. MEGJEGYZÉS: A rezgési terhelésnek egy meghatározott munkaidőn belüli pontos
megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben csökkentheti.
Minőségi tanusító nyilatkozat C€
Kizárólagos felelősségünkre kijelentjük, hogy a „Műszaki Adatok” alatt leírt termék megfelel az alábbi szabványoknak és normatív előírásoknak: EN 60745, a 2004/108/EK, 98/37/EK (2009.XII.28-ig), 2006/42/EK (2009.XII.28-tól kezdve) irányelvek előírásainak megfelelően.
Műszaki dokumentáció:
Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Az ábrán látható komponensek
Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajtva, miközben ezt a kezelési útmutatót olvassa.
Az ábrázolt alkatrészek sorszámozása megfelel az elektromos kéziszerszám ábrájának az ábrákat tartalmazó oldalon.
1 Meghajtóegység
2 Marókosár
3 Szabályozókerék a marási mélység finombeállítására
4 Marófej*
5 Hollandi anya a befogópatronnal
6 Csúszólemez
7 Alaplap
8 Marási mélység beállító skála
9 Tengelyreteszelögomb
10 Rögzítőkallantyú
11 Be-/kikapcsoló
12 Villáskulcs
13 Szorítópatron
14 Másolóhüvely*
15 Gumigyürü
16 Köralakú csúszólemez*
17 Rögzítőcsavar a csúszólemezhez (4 x)
18 Központozó tüske*
19 Recézettfejű csavar az ütköző rögzítésére
20 Párhuzamos ütköző
21 Szárnyascsavar a párhuzamos ütközöhöz
22 Vezetőelem
23 Szárnyascsavar a vezetőelem vízszintes beállításához
24 Szárnyascsavar a vízszintes beállítás rögzítéséhez
25 Marókosár burkolat*
26 Állítható szögű marókosár*
27 Szárnyascsavar a szög beállítására
28 Skála a marási szög beállítására
29 Fogantyú*
30 Elszívósapka*
31 Elszívó-adapter*
32 Csúszólemez fogantyúval és elszívó- adapterrel*
* A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz.
Az Ön biztonságáért
Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy
súlyos testi sérülésekhez vezethet.
Örizze meg a jövőbeli használatra is valamennyi biztonsági előírást és.
Ezen felül tartsa be a mellékelt, vagy az adott Kezelési Utasítás közepébe behelyezett füzetben található általános biztonsági előírásokat.
A betétszerszám megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhetnek.
A marószerszámoknak és egyéb tartozékoknak pontosan bele kell illeszkedniük az Ön elektromos kéziszerszáma szerszámbefogó egységébe (befogópatronjába). Az olyan betétszerszámok, amelyek nem illenek pontosan az elektromos kéziszerszám
szeszámbefogó egységébe, egyenetlenül forognak, erősen rezegnek és a készülék feletti uralom megszűnéséhez vezethetnek.
A készüléket csak bekapcsolva vigye fel a megmunkálásra kerülő munkadarabra. Ellenkező esetben fennáll egy visszarúgás veszélye, ha a betétszerszám beékelődik a munkadarabba.
■ Sohase tegye be a kezét a marási területre és sohase érjen hozzá a marószerszámhoz. Fogja meg a másik kezével a pótfogantyút vagy a motorházat. Ha mindkét kezével tartja a marógépet, akkor az nem tudja megsérteni a kezét.
■ Sohase dolgozzon a marógéppel fémtárgyak, szögek vagy csavarok felett. A marószerszám megrongálódhat és erősebb rezgésekhez vezethet.
Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogja meg, ha olyan munkákat végez, amelyek során a betétszerszám kívülről nem látható, feszültség alatt álló vezetékeket, vagy a saját hálózati vezetékét is átvághatja. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülnek és áramütéshez vezetnek.
A rejtett vezetékek felkutatásához használjon alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetékeket a berendezéssel megérint, ez túzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Egy vízvezetékbe való behatolás anyagi károkhoz és áramütéshez vezethet.
■ Sohase használjon életlen vagy megrongálódott marószerszámot. Az életlen vagy megrongálódott marófejek magasabb súrlódást okoznak, beékelődhetnek és kiegyensúlyozatlanságokhoz vezetnek.
A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, minha csak a kezével tartaná.
■ Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat. Az azbesztnek rákkeltő hatása van.
■ Hozza meg a szükséges védőintézkedéseket, ha a munkák során egészségkárosító hatású, éghető vagy robbanékony porok keletkezhetnek.
Példa: Bizonyos porok rákkeltő hatásúak.
Viseljen porvédő álarcot, és használjon, ha hozzá lehet kapcsolni a berendezéshez, por-/forgácselszívást.
■ Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett.
■ Sohase használja az elektromos kéziszerszámot, ha a kábel megrongálódott. Ha a hálózati csatlakozó kábel a munka során megsérül, ne érintse meg a kábelt, hanem azonnal húzza ki a csatlakozó dugót a dugaszoló aljzatból.
Egy megrongálódott kábel megnöveli az áramütés veszélyét.
Rendeltetésszerű használat
A berendezés fában, műanyagokban és könnyű építési anyagokban élek marására szolgál. A berendezés hornyok, profilok és hosszlyukak marására, valamint másoló marásra is alkalmazható.
Összeszerelés
A csatlakozó dugót a készüléken végzendő bármely munka megkezdése előtt húzza ki a dugaszoló aljzatból.
A meghajtóegység leszerelése (lásd a A brán)
Az 1 meghajtóegység leszereléséhez nyissa fel a 10 rögzítőkallantyút és forgassa el a 2 marókosarat az „▲” jellel a meghajtóegységen található „■szimbóllumra. Ezután húzza fel ütközésig az 1 meghajtóegységet, forgassa el az óramutató járásával ellenkező irányba ütközésig az 1 meghajtóegységet és húzza ki a 2 marókosárból az 1 meghajtóegységet.
Marófejválaszték
Ja megmunkálásra kerülő anyag tulajdonságaitól és az alkalmazási területtől függően a legkülönbözőbb kivitelű és minőségű marófejek állnak rendelkezésre:
A nagyteljesítményű gyorsvágó acélból (HSS) készült marószerszámok puha anyagok, például puhafa és műanyagok megmunkálására alkalmasak.
A keményfém (HM) betétekkel felszerelt marószerszámok mindenekelőtt kemény és erősen koptató hatású anyagok, például keményfa megmunkálására alkalmasak.
A szakboltokban a Bosch átfogó tartozékprogramjából minden szükséges eredeti marószerszámot megkaphat.
A marófej berakása (lásd az B áCán)
A csatlakozó dugót a készüléken végzendő bármely munka megkezdése előtt húzza ki a dugaszoló aljzatból.
A marószerszámok berakásához és kicseréléséhez ajánlatos védőkesztyűt viselni.
A megfelelő szakaszban leírtaknak megfelelően szerelje le a meghajtóegységet.
Nyomja be és tartsa benyomva a 9 tengelyreteszelő gombot. Szükség esetén fogassa el kézzel a tengelyt, amíg a reteszelés beugrik a reteszelési helyzetbe.
A tengelyreteszelő gombot csak teljesen nyugalmi állapotban lévő szerszám esetén szabad megnyomni.
Lazítsa ki néhány fordulattal egy 12 villáskulccsal (18 mm-es) az 5 hollandianyát, de ne csavarja egészen le.
Helyezze úgy be a marófejet, hogy a marófejszár legalább 20 mm-re (a szár hosszán mérve) belenyúljon a befogópatronba.
Húzza meg szorosra a 12 villáskulccsal (18 mm-es) az 5 hollandianyát és engedje el a 9 tengelyreteszelő gombot.
Semmiképpen se szorítsa össze a hollandianyával a befogópatront, amíg nincs benne egy marófej.
A befogópatron cseréje (lásd a Díbrán)
Az alkalmazásra kerülő marófejtől függően különböző befogópatronokat lehet használni, lásd a „Műszaki adatok” c. szakaszt.
A 13 befogópatronnak némi hézaggal kell a hollandianyában elhelyezkednie.
Az 5 hollandianyát a befogópatronnal könnyen fel kell tudni szerelni. Ha az 5 hollandianya a befogópatronnal megrongálódott, azonnal cserélje ki.
Nyomja be és tartsa benyomva
a 9 tengelyreteszelő gombot. Szükség esetén fogassa el kézzel a tengelyt, amíg a reteszelés beugrik a reteszelési helyzetbe.
Csavarja le az 5 hollandianyát a befogópatronnal.
Engedje el a 9 tengelyreteszelő gombot.
Tisztítsa meg a befogópatron felvevő egységet és a 13 befogópatront egy puha ecsettel vagy sürített levegővel való kifúvással.
Ismét csavarja rá szorosan az 5 hollandianyát.
Semmiképpen se szorítsa össze a hollandianyával a befogópatront, amíg nincs benne egy marófej.
A meghajtóegység felszerelése (lásd a Ebrán)
Az 1 meghajtóegység felszereléséhez nyissa fel a 10 rögzítőkallantyút és hozza azonos helyzetbe az 1 meghajtóegységen és a 2 marókosáron található kettős nyilakat. Tolja bele az 1 meghajtóegységet a 2 marókosárba és forgassa el az 1 meghajtóegységet az óramutató járásával megegyező irányba, amíg a 2 marókosáron található „▲” jel az 1 meghajtóegységen az „■szimbólum alatti vonalra mutat. Tolja bele az 1 meghajtóegységet a 2 marókosárba.
A szerelés befejezése után állítsa be a 2 marókosarat az „▲” jellel
az 1 meghajtóegységen található „szimbólumra és zárja le
a 10 rögzítőkallantyút.
A szerelés befejeztével mindig ellenőrizze, hogy szorosan helyezkedik-e el a meghajtóegység a marókosárban. A rögzítőkallantyú előfeszítését az anya beállításával meg lehet változtatni.
A rögzítőkallantyú utánállítása
A feszítőerő utánállításához nyissa fel a 10 rögzítőkallantyút, egy villáskulccsal (8 mm-es) forgassa el a rögzítőkallantyún található anyát kb. 45°-ra az óramutató járásával megegyező irányba és ismét zárja le a 10 rögzítőkallantyút. Ellenőrizze, hogy az 1 meghajtóegység most biztonságosan be van-e fogva. Ne húzza meg túl erősen az anyát.
Üzembehelyezés
Ügyeljen a hálózati feszültségre: Az áramforrás feszültségének meg kell egyeznie a készüléken elhelyezett gyári táblán megadott feszültséggel. A 230 V-os hálózatra méretezett gépeket 220 V-os hálózatban is szabad használni.
Be- és kikapcsolás
A készülék üzembe helyezéséhez kapcsolja át az 11 be-/kikapcsolót az „I” helyzetbe.
A készülék kikapcsolásához kapcsolja át az 11 be-/kikapcsolót a „0” helyzetbe.
A marási mélység beállítása (lásd a Fbrán)
■ A marási mélységet csak kikapcsolt elektromos kéziszerszámon szabad beállítani.
Tegye fel az elektromos kéziszerszámot a megmunkálásra kerülő munkadarabra.
Nyissa fel a 10 rögzítőkallantyút, forgassa el a 2 marókosarat az „▲” jellel az „■Szimbólumra és lassan vezesse lefelé a meghajtóegységet, amíg a marófej meg nem érinti a munkadarabot. Rögzítse ebben a helyzetben a meghajtóegységet, ehhez zárja le a 10 rögzítőkallantyút.
Olvassa le és jegyezze fel a 8 skálán található értéket (kinullázás). Adjon hozzá ehhez az értékhez a kívánt marási mélységet.
Nyissa fel a 10 rögzítőkallantyút és állítsa be a meghajtóegységet a fent kiszámított skálaértékre. Forgassa el a 2 marókosarat az „▲” jellel az „szimbólumra és ismét zárja le a 10 rögzítőkallantyút.
Egy próbamarással ellenőrizze és szükség esetén korrigálja a marási mélység beállítását.
A marási mélység finombeállításához állítsa a meghajtóegységet felnyitott 10 rögzítőkallantyú mellett az „▲” jellel az „szimbólumra. Állítsa be a 3 szabályozókerékkel a kívánt marási mélységet. Ezután zárja le a 10 rögzítőkallantyút, hogy biztonságosan rögzítse a meghajtóegységet a marókosárban.
Alkalmazási tanácsok
A marás iránya (lásd a Gbrán)
A marásnak mindig a marófej forgásirányával szemben (ellentétes értelmű forgás) kell haladnia.
A szerszám forgási irányában végzett marás esetén (azonos értelmű forgás) az elektromos kéziszerszám kiugorhat a kezelő kezéből.
Marási folyamat
Az elektromos kéziszerszámot csak az arra felszerelt marókosárral együtt használja. Ha elveszti az uralmát az elektromos kéziszerszám felett, ez sérülésekhez vezethet.
A marási eljárás megkezdése előtt ellenőrizze, hogy a 2 marókosár az „▲” jellel az 1 meghajtóegység „szimbólumának megfelelő helyzetben van-e.
Figyelem: Vegye tekintetbe, hogy a 4 marófej mindig kiáll a 7 alaplapból. Ne rongálja meg a sablont vagy a munkadarabot.
A fentiekben leírtak szerint állítsa be a marási mélységet.
Kapcsolja be az elektromos kéziszerszámot és vezesse rá a megmunkálásra kerülő helyre.
Egyenletes elötolással hajtsa végre a marási eljárást.
A marási eljárás befejezése után kapcsolja ki az elektromos kéziszerszámot. Várja meg, amíg a marófej teljesen leáll, mielőtt letenné az elektromos kéziszerszámot.
Marás a másolóhüvely segítségével
A 14 másolóhüvely segítségével különböző minták illetve sablonok körvonalait lehet a megmunkálásra kerülő munkadarabra átvinni.
A 14 másolóhüvely felszerelése (lásd a Hbrán)
Csavarja ki a 6 csúszólemez alsó oldalán található négy hengeres fejű csavart és vegye le a 6 csúszólemezt. Tegye bele a 15 gumigyúrűt, majd a 14 másolóhüvelyt az ábrán látható módon a 16 köralakú csúszólemezbe. Csavarozza rá a 16 köralakú csúszólemezt a készülékkel szállított laposfejű csavarokkal a 7 alaplapra.
A másolóhüvely beállítása/központozása (lásd a I orán)
A marófej középpontja és a másolóhüvely széle közötti távolság állandóságának biztosítására a másolóhüvelyt és a csúszólemezt szükség esetén egymáshoz viszonyítva központozni lehet.
Lazítsa ki kb. 2 fordulatnyira a 17 rögzítőcsavarokat, hogy a 16 csúszólemez szabadon mozoghasson.
Tegye bele a 18 központozó tűskét az ábrán látható módon a szerszámbefogó egységbe. Húzza meg kézzel annyira a hollandianyát, hogy a központozó tűske még szabadon mozogjon.
A 16 csúszólemez kismértékű eltolásával állítsa be egymáshoz képest a 18 központozó tüskét és a 14 másolóhüvelyt.
Húzza meg ismét szorosra a 17 rögzítőcsavarokat és távolítsa el a 18 központozó tűskét a szerszámbefogó egységből.
Marási folyamat

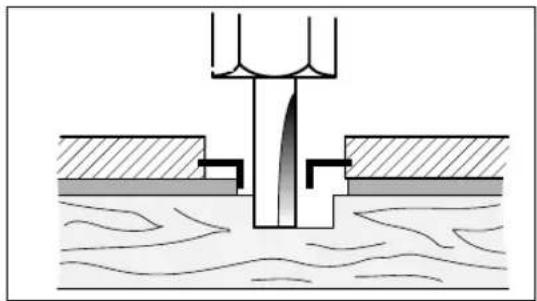

Válasszon egy olyan marófejet, melynek átmérője kisebb, mint a másolóhüvely belső átmérője.
Helyezze fel az elektromos kéziszerszámot a 14 másolóhüvellyel a sablonra.
Vezesse végig az elektromos kéziszerszámot a kiálló másolóhüvellyel némi oldalirányú nyomással a sablon mentén.
Tájékoztató: A másolóhüvely kinyúló hossza miatt a sablonnak legalább 8 mm vastagnak kell lennie.
Élmarás vagy alakmarás (lásd a Kbrán)
Párhuzamos ütköző nélkül végzett élmarásnál vagy alakmarásnál a marót vezetőcsappal, vagy golyóscsapággyal kell ellátni.
Vezesse az elektromos kéziszerszámot oldalról a munkadarabhoz, amíg a maró vezetőcsapja vagy golyóscsapágya a megmunkálásra kerülő munkadarab éléhez nem ér. Vezesse végig az elektromos kéziszerszámot a munkadarab széle mentén, ügyeljen közben arra, hogy a berendezést derékszögben tartsa. A túl erős nyomás megrongálhatja a munkadarab élét.
Marás a párhuzamos ütköző segítségével (lásd a Lbrán)
Rögzítse a 19 recézettfejű csavarral a 20 párhuzamos ütközöt a marókosárra.
Állítsa be a szárnyascsavarral a 21 párhuzamos ütközön a kívánt ütközési mélységet.
Vezesse végig az elektromos kéziszerszámot egyenletes előtolással és a 20 párhuzamos ütközöre gyakorolt egyenletes oldalsó nyomással a munkadarab széle mentén.
Marás vezetőelem használatával (lásd a Mbrán)
A 22 vezetőelem élek vezetőcsap vagy golyóscsapágy nélküli marófejekkel való marására szolgál.
Rögzítse a 22 vezetőelemet a 19 recézettfejű csavarral a marókosárra.
Vezesse végig egyenletes előtolással az elektromos kéziszerszámot a munkadarab széle mentén.
Oldalsó távolság
A lemunkálandó anyagmennyiség megváltoztatásához a munkadarab és a vezetőelem vezetőgörgője közötti oldalsó távolságot be lehet állítani.
Lazítsa ki a 24 szárnyascsavart, a 23 szárnyascsavar forgatásával állítsa be a kívánt oldalsó távolságot és húzza meg ismét szorosra a 24 szárnyascsavart.
Magasság
A felhasznált marófejtől és a megmunkálásra kerülő munkadarab vastagságától függően állítsa be függőleges irányban a vezetőelemet. Lazítsa ki a vezetőelemnél a 19 recézettfejű csavart, tolja el a vezetőelemet a kívánt helyzetbe és húzza meg ismét szorosra a recézettfejű csavart.
A marókosár burkolat felszerelése (lásd a Nbrán)
Távolítsa el a 25 marókosár burkolat felszereléséhez a 10 rögzítőkallantyút. Tegye fel felülről a 25 marókosár burkolatot a 2 marókosárra és csavarja ismét annyira be a 10 rögzítőkallantyút, hogy az 1 meghajtóegység zárt rögzítőkallantyú mellett biztosan fogva maradjon a marókosárban.
Marás az állítható szögű marókosár alkalmazásával (lásd az 0 álán)
A 26 állítható szögű marókosár laminált sarkok nehezen hozzáférhető helyeken való síkbamarására, különleges szögekben végzett marásra és sarkok lekerekítésére különösen jól használható.
A 26 állítható szögű marókosár alkalmazásával végzett élmaráshoz csak olyan marófejet lehet használni, amely el van látva egy vezetőcsappal vagy egy golyóscsapággyal.
Az állítható szögű marókosarat a 2 marókosárra vonatkozó utasításoknak megfelelően kell felszerelni.
A pontos szögbeállítás megkönnyítésére a 26 állítható szögű marókosár 7,5°-os lépésenként bemélyedő rovátkákkal van ellátva. A teljes beállítási tartomány 75°; az állítható szögű marókosarat legfeljebb 45°-ra előre és legfeljebb 30°-ra hátra lehet dönteni. A szög beállításához lazítsa ki mindkét 27 szárnyascsavart. Állítsa be a 28 skála segítségével a kívánt szöget, majd ismét húzza meg szorosra a 27 szárnyascsavart.
Marás a fogantyúval és elszívó- adapterrel felszerelt csúszólemez alkalmazásával (lásd a R brán)
A 32 csúszólemezt a 6 csúszólemez helyére lehet felszerelni. Ez a csúszólemez kiegészítőleg egy 29 fogantyúval, valamint egy porelszívó csatlakozással van ellátva.
Csavarja ki a 6 csúszólemez alsó oldalán található négy hengeres fejű csavart és vegye le a csúszólemezt. Csavarozza rá
a 32 csúszólemezt a készülékkel szállított laposfejű csavarokkal az ábrán látható módon az alaplapra.
Egy porelszívó berendezés csatlakoztatásához csavarozza rá a 31 elszívó-adaptert a két csavarral a 32 csúszólemezre. Csatlakoztasson egy 19/35 mm átmérőjű elszívó tömlót a 31 elszívó-adapterhez.
Az optimális elszívás biztosítására rendszeresen tisztítsa meg a 31 elszívó-adaptert.
Élek megmunkálásához használja kiegészítésképpen a 30 elszívóbúrát. Az elszívóbúrát az ábrán látható módon lehet felszerelni.
Sima homlokfelületek megmunkálásához szerelje le a 30 elszívóbúrát.
A berendezést közvetlenül hozzá lehet kapcsolni egy univerzális Bosch porszívó dugaszoló aljzatához. A porszívó a berendezés bekapcsolásakor automatikusan elindul.
A porszívónak alkalmasnak kell lennie a megmunkálásra kerülő anyag megmunkálásakor képződő forgács és por elszívására.
Az egészségre különösen ártalmas, rákkeltő száraz porok keletkezésekor különleges porszívót kell használni.
Karbantartás és tisztítás
A csatlakozó dugót a készüléken végzendő bármely munka megkezdése előtt húzza ki a dugaszoló aljzatból.
■ Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson.
Ha a készülék a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, úgy javításával csak egy erre feljogosított Bosch villamos kéziszerszámszervízt bizzon meg.
Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a készülék típustábláján található 10-jegyű szakszámot.
Hulladékkezelés
Az elektromos kéziszerszámokat, tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
Csak az EU-tagországok számára:
Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe!
Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2002/96/EG európai
irányelvnek és a megfelelő országos törvényekbe való átültetésének megfelelően a már nem használható elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
Vevőszolgálat és tanácsadás
A vevőszolgálat a készüléke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók:
www.bosch-pt.com
A Bosch Vevőtanácsadó Csoport szívesen segít Önnek, ha a készülékek és tartozékok vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak.
Magyar
Robert Bosch Kft
1103 Budapest
Gyömröi út. 120
Tel: +36 (01) 431-3835
Fax: +36 (01) 431-3888
A változtatás joga fenntartva
