| Produkto tipas | Maršrutizatorius (frezavimo staklės) |
| Prekės ženklas | Bosch |
| Modelis | GKF 600 Professional |
| Vardinė absorbuota galia | 600 W |
| Tuščiosios eigos sūkiai | 33 000 tr/min |
| Įrankio laikiklis | 6 mm, 8 mm, 1/4" (Royaume-Uni) |
| Svoris (pagal EPTA 01/2003) | 1,5 kg |
| Apsaugos klasė | II (dviguba izoliacija) |
| Garso slėgio lygis | 84 dB(A) |
| Garso galios lygis | 95 dB(A) | Neapibrėžtis K = 3 dB |
| Vibracijos emisijos vertė (EN 60745) | ah = 4,5 m/s² | K = 1,5 m/s² |
| Pritaikymas | Kraštų, griovelių, profilių frezavimas, kopijavimas |
| Apdirbamos medžiagos | Mediena, plastikai, lengvos statybinės medžiagos |
| Užveržimo sistema | Užveržimo įvorė su jungiamąja veržle |
| Gylio reguliavimas | Reguliavimo ratukas ir skalė |
| Lygiagreti atrama | Taip, reguliuojama |
| Kopijavimo žiedas | Taip (priedas) |
| Kampinio frezavimo rėmas | Taip (priedas, nuolydis 75°) |
| Dulkių nusiurbimas | Prieinamas nusiurbimo adapteris ir gaubtas (priedai) |
| Jungiklis | Įjungimas / Išjungimas (I / 0) |
| Priežiūra ir valymas | Reguliariai valykite ventiliacijos angas ir užveržimo įvores |
| Saugumas | Prieš atlikdami darbus atjunkite, dėvėkite klausos apsaugos priemones, naudokite kabelių detektorius |
| Atsarginės dalys | Galima įsigyti per įgaliotą Bosch techninės priežiūros centrą (reikalingas gaminio numeris) |
Dažnai užduodami klausimai - GKF 600 Professional BOSCH
Naudotojų klausimai apie GKF 600 Professional BOSCH
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Maršrutizatorius PDF formatu nemokamai! Raskite savo instrukciją GKF 600 Professional - BOSCH ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. GKF 600 Professional prekės ženklo BOSCH.
NAUDOJIMO INSTRUKCIJA GKF 600 Professional BOSCH
Lietuviškai....Puslapis 185
2 609 140 541 · 22.1.08


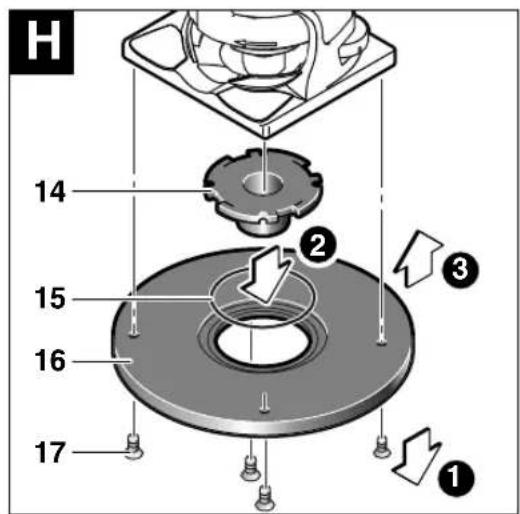

H 14 15 16 17 2 3 1
Vibracijos bendroji vertė (trijų krypčių atstojamasis vektorius) nustatyta pagal EN 60745: Vibracijos emisijos vertė a _h =4,5 m/s ^2 , paklaida K=1,5 m/s ^2 .
UZMANIBU
19 Varžtas su briaunuota galvute atramai fiksuoti
20 Paralēlā vadotne
Pritvirtinkite lygiagrečiają atramą 20 prie frezavimo galvutės varžtu su briaunuota galvute 19.
Pritvirtinkite pagalbinę kreipiamają 22 prie frezavimo galvutės varžtu su briaunuota galvute 19.
Atlaisvinkite ant pagalbinės kreipiamosios esantį varžtą su briaunuota galvute 19, pastumkite pagalbinę kreipiamąją į norimą padėtą ir vėl užveržkite briaunuota galvute.

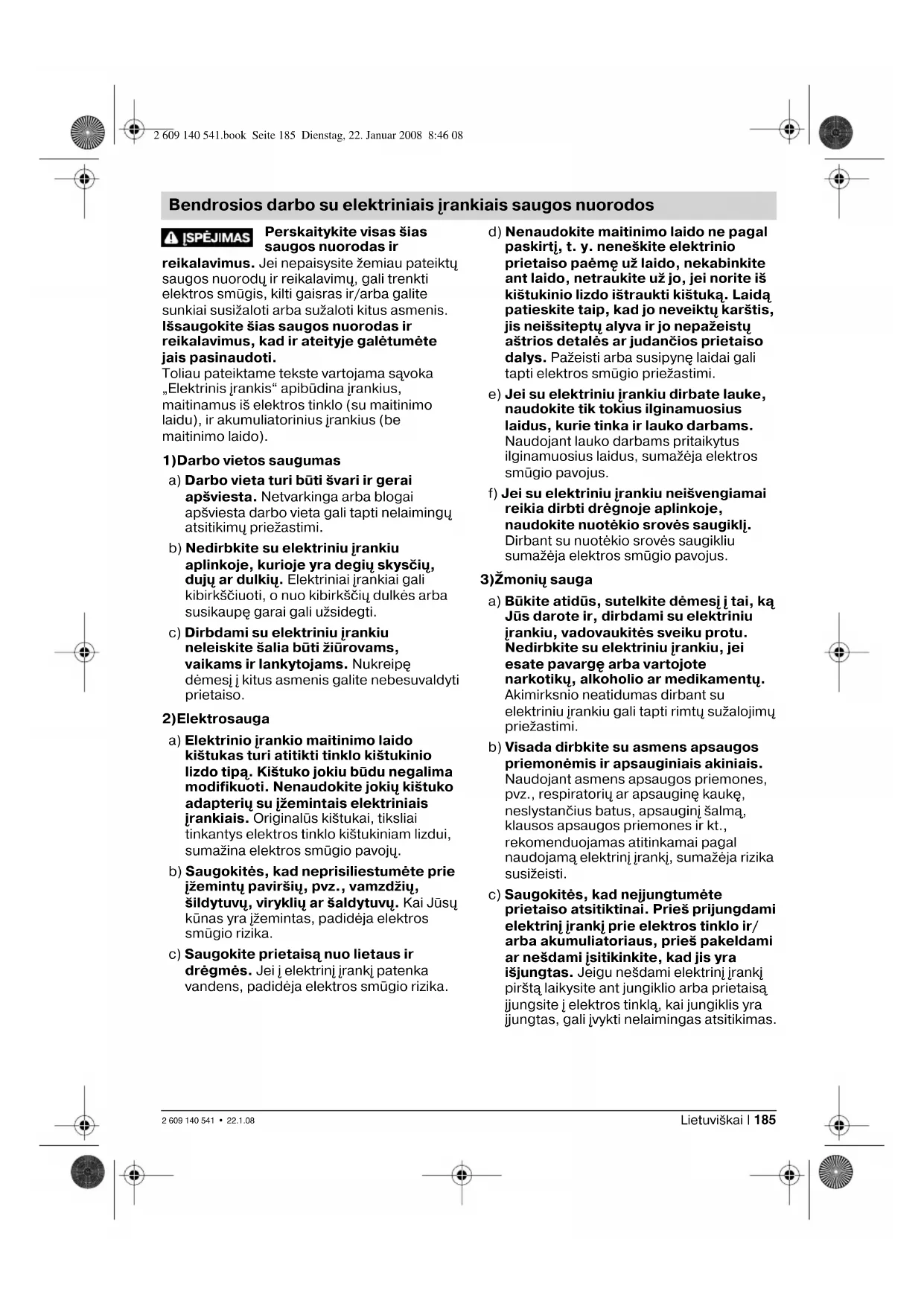

Bendrosios darbo su elektriniais jrankiais saugos nuorodos
!SPÈJIMAS
Perskaitykite visas šias saugos nuorodas ir
reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti kitus asmenis.
Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.
Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).
1) Darbo vietos saugumas
a) Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
b) Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
c) Dirbdami su elektriniu jrankiu neleiskite šalia büti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.
2)Elektrosauga
a) Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite jokių kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
b) Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai Jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
c) Saugokite prietaisą nuo lietaus ir dręgmės. Jei i elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.
d) Nenaudokite maitinimo laido ne pagal paskirtj, t. y. neneškite elektrinio prietaiso paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
e) Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
f) Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklj. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.
3)Žmonių sauga
a) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti rimtų sužalojimų priežastimi.
b) Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalma, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažeja rizika susižeisti.
c) Saugokitės, kad nejjungtumėte prietaiso atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/ arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas.
d) Prieš jjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti.
e) Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
f) Dévěkite tinkamą aprangą. Nedèvěkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
g) Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.
4) Rūpeestinga elektrinių įrankių priežiūra ir naudojimas
a) Neperkraukite prietaiso. Naudokite Jūsų darbui tinkamą elektrini įrankį. Su tinkamu elektriniu įrankiu Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
b) Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
c) Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
d) Nenaudojamą prietaisą sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
e) Rūpeestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti.
g) Elektrinj įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
5) Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas
a) Akumuliatoriui jkrauti naudokite tik tuos jkroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą jkroviklj, iškyla gaisro pavojus.
b) Su elektriniu jrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus.
c) Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
d) Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis – nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
6) Aptarnavimas
a) Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog prietaisas išliks saugus naudoti.
Techniniai duomenys
| Briaunų frezavimo mašina | GKF 600Professional |
| Gaminio numeris 3 601 F0A 1.. | |
| Nominali naudojamoji galia [W] 600 | |
| Tuščiosios eigos sūkių skaičius [min] | -1] 33 000 |
| Įrankių įtvaras 6 mm/ | 8 mm/1/4" (tik JK) |
Svoris pagal „EPTA- Procedure 01/2003“ [kg] 1,5
Apsaugos klasè ☐ / II
Atkreipkite dėmesį Jūsų prietaiso firminėje lentelėje esantį gaminio numerį, nes kai kurių prietaisų modelių pavadinimai gali skirtis.
Pateikti duomenys galioja tuo atveju, kai nominali jtampa [U] yra lygi 230/240 V. Esant mažesnei jtampai, o taip pat priklausomai nuo jrankio modifikacijos, šie duomenys gali skirtis nuo aukščiau pateiktujų.
Informacija apie triukšmą ir vibraciją
Matavimų duomenys gauti pagal EN 60 745.
Prietaiso keliamo triukšmo garso slėgio lygis pagal A-charakteristiką tipiniu atveju siekia 84 dB (A); akustinio galingumo lygis 95 dB (A). Matavimo paklaidos koeficientas K = 3 dB. Naudoti klausos apsaugos nuo triukšmo priemones!
Vibracijos bendroji vertė (trijų krypčių atstojamasis vektorius) nustatyta pagal EN 60745: Vibracijos emisijos vertė a_h=4,5 m/s^2 , paklaida K=1,5 m/s ^2 .
!ISPÉJIMAS
Šioje instrukcijoje pateiktas vibracijos lygis buvo
išmatuotas pagal EN 60 745 normoje standartizuotą matavimo metoda, ir ji galima naudoti.
Vibracijos lygis kai kuriais atvejais gali būti didesnis už šioje instrukcijoje nurodytą vertę. Jei prietaisas reguliariai naudojamos tokiu būdu, vibracijos poveikis gali būti nepakankamai jvertinamas.
NURODYMAS: norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį prietaisas būna išjungtas arba, nors ir veikia, bet nėra naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.
Kokybės atitikties deklaracija (€
Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka žemiau pateiktas normas arba norminius dokumentus: EN 60745 pagal direktyvų 2004/108/EB, 98/37/EB (iki 2009-12-28), 2006/42/EB (nuo 2009-12-29) reikalavimus.
Techninė dokumentacija laikoma: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Pavaizduotos sudedamosios dalys
Skaitydami instrukciją atsiverskite atlenkiamajj puslapi, kuriame yra pavaizduota prietaiso schema, ir palikite šj puslapi atlenktą.
Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio prietaiso schemos numerius.
1 Pavaros mechanizmas
2 Frezavimo galvutė
3 Frezavimo gylio tikslaus nustatymo reguliavimo ratukas
4 Freza*
5 Suspaudžiamoji įvorė su gaubiamaja veržle
6 Atraminė plokštė
7 Pagrindo plokště
8 Frezavimo gylio nustatymo skalė
9 Suklio fiksuojamasis klavišas
10 lveržimo svirtelė
11 Jjungimo/išjungimo jungiklis
12 Veržliaraktis
13 Suspaudžiamoji jvorė
14 Kopijavimo jvorė*
15 Guminis žiedelis
16 Apvali atraminė plokšte*
17 Atraminės plokštės tvirtinimo varžtai (4 x)
18 Centruojamasis kaištis*
19 Varžtas su briaunuota galvute atramai fiksuoti
20 Lygiagrečioji atrama
21 Sparnuotasis varžtas lygiagrečiajai atramai fiksuoti
22 Pagalbinė kreipiamoji
23 Sparnuotasis varžtas pagalbinei kreipiamajai horizontaliai išlyginti
24 Sparnuotasis varžtas ištiesinus horizontaliai užfiksuoti
25 Frezavimo galvutès dangtelis*
26 Kampinio frezavimo galvuté*
27 Sparnuotasis varžtas kampui reguliuoti
28 Frezavimo kampo nustatymo skalė
29 Rankena*
30 Nusiurbiamasis gaubtas*
31 Nusiurbimo sistemos adapteris*
32 Atraminė plokštė su rankena ir nusiurbimo adapteriu*
* Pavaizduoti ar aprašyti priedai j standartinj komplektą nejeina.
Darbų sauga
Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti
gaisras ir/arba galite sunkiai susižaloti arba sužaloti kitus asmenis.
Išsaugokite visas saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.
Kitas saugos nuorodas rasite šios instrukcijos skyrelyje „Bendrosios saugos nuorodos“.
Darbo įrankio leistinas sūkių skaičius turi būti ne mažesnis už aukščiausią sūkių skaičių, nurodytą ant elektrinio prietaiso. Įrankis, kuris sukasi greičiau, nei yra leistina, gali būti visiškai sugadinamas.
■ Frezavimo įrankiai ar kiti priedai turi tiksliai tilpti į Jūsų prietaiso įrankių laikiklij (suspaudžiamają įvorę). Darbo įrankiai, kurie tiksliai netinka įrankių laikikliui, sukasi netolygiai, labai stipriai vibruoja ir dėl to prietaisas gali tapti nevaldomas.
■ Prietaisą visuomet pirmiausia jjunkite ir tik po to priglauskite prie pjaunamo ruošinio. Jei darbo įrankis jstringa ruošinyje, atsiranda atatrankos pavojus.
Nekiškite rankų prie frezavimo įrankio ir nelaikykite jų frezavimo zonoje. Antraja ranka suimkite pagalbinę rankeną arba variklio korpusą. Jei abiem rankomis laikysite prietaisą, jų negalės sužeisti frezavimo įrankis.
■ Niekuomet nefrezuokite ruošinio, kuriame yra vinių, varžtu ar kitokių metalinių objektų. Galite pažeisti frezavimo įrankį ir tai sukels didesnę vibraciją.
Dirbdami ten, kur besisukantis įrankis galėtų kliudyti paslėptą laidą ar savo paties maitinimo laidą, laikykite prietaisą už izoliuotų rankenų. Dėl kontakto su laidininku, kuriuo teka elektros srovė, metalinėse prietaiso dalyse atsiranda įtampa ir naudotojas gali gauti elektros smūgį.
Naudodami tam skirtus paieškos prietaisus, patikrinkite, ar grężimo vietoje nėra paslėptų komunalinių tinklų vamzdynų, arba pasikvieskite į pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį, galima pridaryti daugybę nuostolių bei sukelti elektros smūgio pavojų.
■ Nenaudokite neaštrių ar pažeistų frezavimo įrankių. Neaštrūs ar pažeisti frezavimo įrankiai didina trintį, gali užstrigti ir sukelia disbalansą.
■ įtvirtinkite ruošinį. Veržimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau, nei laikant ruošinį ranka.
■ Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto. Asbestas gali sukelti vėžj.
Naudokite tinkamas apsaugos priemones, jei dirbant gali susidaryti pavojingos sveikatai, greitai užsiliepsnojančios arba sprogios dulkės. Pvz., kai kurių medžiagų dulkės gali sukelti vėžį, todėl yra būtina dirbti su apsauginiu respiratoriumi ir naudoti tinkamą išorinio dulkių ir drožlių nusiurbimo įrenginį, jei yra numatyta galimybė jį prijungti prie įrankio.
■ Prieš padėdami elektrinį įrankį į šalį palaukite, kol jis visiškai sustos. Darbo įrankis gali už ko nors užsikabinti ir tuomet prietaisas gali tapti nevaldomas.
■ Niekuomet nenaudokite elektrinio jrankio, jeigu maitinimo laidas yra pažeistas. Jeigu dirbant bus pažeistas ar nutruks maitinimo laidas, jo nelieskite, bet tuojau pat ištraukite kištuką iš elektros tinklo lizdo. Pažeisti laidai padidina elektros smūgio riziką.
Prietaiso paskirtis
Prietaisas skirtas medienos, plastmasės ir lengvųjų statybinių medžiagų briaunoms frezuoti. Juo taip pat galima frezuoti griovelius, profilius ir išilgines skyles bei kopijuoti pagal šabloną.
Montavimas
■ Prieš atliekant bet kokius prietaiso aptarnavimo, reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

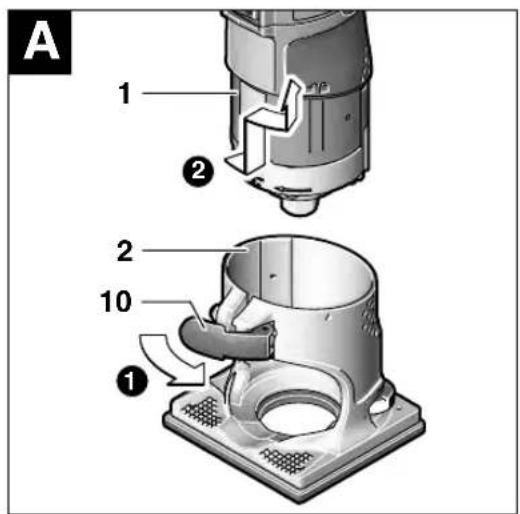

Pavaros mazgo nuémimas (žiūrėkite paveikslėlj A
Norėdami nuimti pavaros mazga 1, atlaisvinkite įveržimo svirtele 10 ir sukite frezavimo galvutę 2, kol ant jos esanti žymė „▲“ sutaps su simboliu „■esančiu ant pavaros mazgo. Po to traukite pavaros mazga 1 į viršų iki atramos, sukite pavaros mazga 1 prieš laikrodžio rodyklę iki atramos ir ištraukite pavaros mazga 1 iš frezavimo galvutės 2.
Frezos pasirinkimas
Ivairios kokybės ir konstrukcijos frezavimo jrankius galima pasirinkti pagal naudojamą apdirbimo technologija ir pritaikymo sritį.
Frezavimo įrankiai, pagaminti iš aukštos kokybės greitapjovio plieno (HSS) tinka minkštoms medžiagoms, pvz., medienai ar plastmasei, apdirbti.
Kietlydinio frezos (HM) ypač tinka apdirbant kietas ir abrazyvines medžiagas, pvz., kietmedj.
Originalius frezavimo jrankius iš plačios Bosch papildomos jrangos programos galite jsigyti specializuotoje Bosch parduotuvėje.

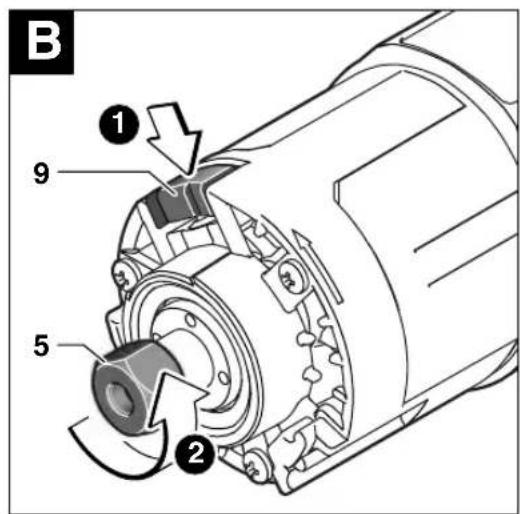

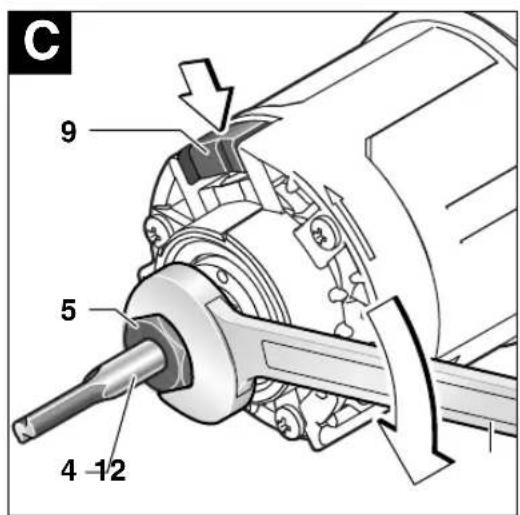

Frezos įdėjimas (žiūrėkite paveikslėlius B) C
■ Prieš atliekant bet kokius prietaiso aptarnavimo, reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
■ Istatant ir keičiant frezavimo įrankius, rekomenduojama mūvėti apsaugines pirštines.
Nuimkite frezavimo galvutę, kaip aprašyta atitinkamame skyriuje.
Paspauskite suklio fiksuojamajj klavišą 9 ir laikykite paspaustą. Sukite suklį ranka, kol užsifiksuos fiksatorius.
■ Suklio fiksuojamajj klavišą spauskite tik tada, kai suklys visiškai sustojęs.
Atlaisvinkite gaubiamają veržlę 5: veržliarakčiu 12 (rakto plotis 18 mm) atsukite kelis sūkius, tačiau gaubiamosios veržlės nenusukite.
Idėkite frezą taip, kad frezos kotas būtų įstumtas ne mažiau kaip 20 mm (koto ilgis).
Tvirtai priveržkite gaubiamają veržlę 5 veržliarakčiu 12 (rakto plotis 18 mm) ir atleiskite suklio fiksuojamajj klavišą 9.
Jokiu būdu neužveržkite suspaudžiamosios įvorės su gaubiamaja veržle, jei nėra įstatytas frezavimo įrankis.

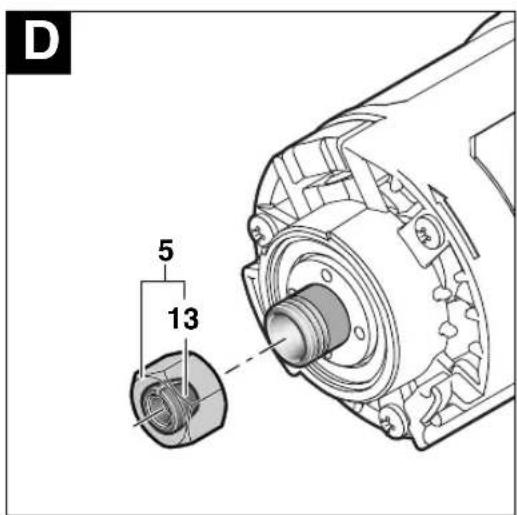

Suspaudžiamosios įvorės keitimas (žiūrėkite paveikslėlj D
Atitinkamai pagal naudojamą frezavimo įrankį galima įstatyti įvairias suspaudžiamąsias įvores, žr. „Techninius duomenis“.
Istačius suspaudžiamają įvore 13 i gaubiamają veržlę turi likti nedidelis tarpelis. Gaubiamoji veržlę su suspaudžiamają įvore 5 turi būti lengvai montuojama. Jei gaubiamoji veržlę su suspaudžiamają įvore 5 pažeista, ją nedelsdami pakeiskite.
Paspauskite suklio fiksuojamajj klavišą 9 ir laikykite paspaustą. Sukite suklį ranka, kol užsifiksuos fiksatorius.
Išvalykite suspaudžiamosios įvorės įtvarą ir suspaudžiamają įvorę 13 švelniu teptuku arba prapūskite suslėgtu oru.
Jokiu būdu neužveržkite suspaudžiamosios įvorės su gaubiamaja veržle, jei nėra įstatytas frezavimo įrankis.

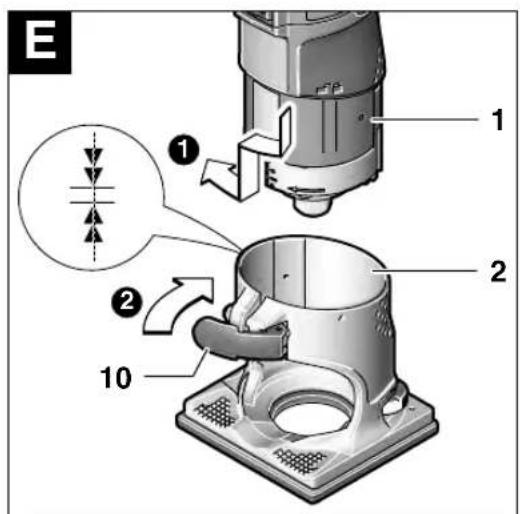

Pavaros mazgo uždéjimas (žiūrėkite paveikslėlj E
Norėdami uždėti pavaros mazga 1, atlaisvinkite įveržimo svirtelę 10 ir nustatykite taip, kad sutaptų abi dvigubos rodyklės, esančios ant pavaros mazgo 1 ir frezavimo galvutės 2. Įstumkite pavaros mazga 1 i frezavimo galvutę 2 ir sukite pavaros mazga 1 pagal laikrodžio rodyklę, kol žymė „▲“, esanti ant frezavimo galvutės 2, bus nukreipta į liniją po simboliu „■esančiu ant pavaros mazgo 1. Pavaros mazga 1 įstumkite į frezavimo galvutę 2.
Atlike šiuos montavimo darbus, frezavimo galvutę 2 nustatykite taip, kad ant jos esanti žymė „▲“ sutaptų su simboliu „ ∈esančiu ant pavaros mazgo 1, ir užspauskite jveržimo svirtelę 10.
■ Baigę montuoti patikrinkite, ar pavaros mazgas tvirtai jstatytas i frezavimo galvutę. Iveržimo svirtelės įveržimo jėgą galima pakeisti pasukus veržlę.
Įveržimo svirtelės reguliavimas
Norédami pakeisti jveržimo jęgą, atlaisvinkite jveržimo svirtelę 10, pasukite ant jveržimo svirtelės esančią veržlę veržliarakčiu (rakto plotis 8 mm) apie 45° pagal laikrodžio rodyklę ir jveržimo svirtelę 10 vėl nuspauskite. Patikrinkite, ar pavaros mazgas 1 tvirtai jveržtas. Neužveržkite veržlės per stipriai.
Naudojimas
Atkreipkite dėmesį: srovės šaltinio įtampa turi atitikti nurodytą prietaiso modelio etiketėje. 230 V pažymėtus prietaisus galima jungti ir į 220 V įtampos elektros tinklą.
Jungimas ir išjungimas
Norėdami prietaisą jungti, jungimo- išjungimo jungiklį 11 nustatykite į padėtį I. Norėdami prietaisą išjungti, jungimo- išjungimo jungiklį 11 nustatykite į padėtį O.

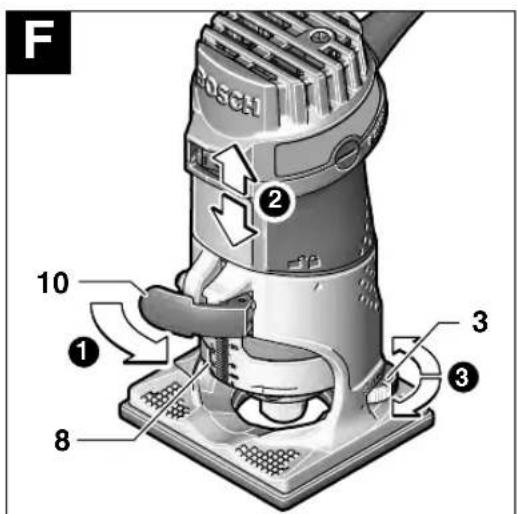

Frezavimo gylio nustatymas (žiūrėkite paveikslėlj F
■ Frezavimo gylj galima nustatyti tik tada, kai prietaisas išjungtas.
Pastatykite prietaisą ant apdirbamo ruošinio.
Atlenkite jveržimo svirtelę 10, pasukite frezavimo galvutę 2, kad ant jos esanti žymė „▲“ sutaptų su simboliu „■Ir stumkite pavaros mazgą lėtai žemyn, kol freza pasieks ruošinį. Pavaros mazgą šioje padėtyje užfiksuokite, t. y. nuspauskite jveržimo svirtelę 10.
Pažiūrėkite, kokia vertė rodoma skalėje 8, ir šią vertę užsirašykite (nulinė riba). Prie šios vertės pridėkite norimą frezavimo gylį.
Atlaisvinkite įveržimo svirtelę 10 ir nustatykite pavaros mazgą ties apskaičiuota skalės verte. Pasukite frezavimo galvutę 2, kad ant jos esanti žymė „▲“ sutaptų su simboliu „pir nuspauskite įveržimo svirtelę 10.
Praktiniu bandymu patikrinkite nustatytą frezavimo gylj ir, jei reikia, pakoreguokite.
Norėdami tiksliai nustatyti frezavimo gylį, pavaros mazgą, esant atlaisvintai įveržimo svirtelei 10, pasukite taip, kad žymė „▲“ sutaptų su simboliu „Reguliavimo ratuku 3 nustatykite norimą frezavimo gylį. Kad pavaros mazgas tvirtai užsifiksuotų pavaros galvutėje, nuspauskite įveržimo svirtelę 10.
Darbo nuorodos

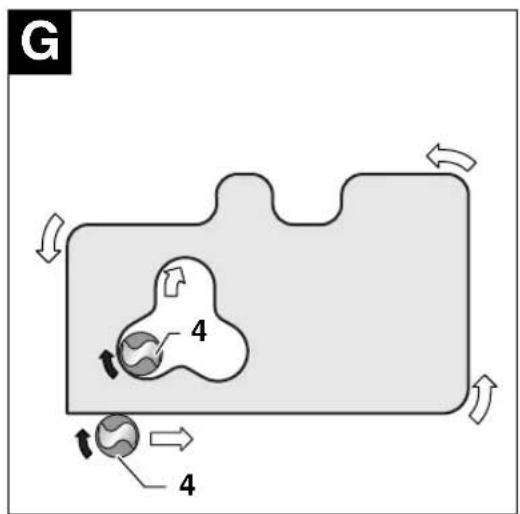

Frezavimo kryptis (žiūrėkite paveikslėlj G
Frezuojant prietaisas turi būti stumiamas prieš frezos sukimosi kryptj.
Frezuojant pagal sukimosi kryptj (sinchroniškumas), elektrinis prietaisas dirbančiajam gali iškristi iš rankų.
Frezavimas
■ Prietaisą naudokite tik su uždėta frezavimo galvute. Praradus elektrinio prietaiso kontrolę galima susižaloti.
■ Prieš pradėdami frezuoti patikrinkite, ar ant frezavimo galvutės 2 esanti žymė „▲“ sutampa su simboliu „esančiu ant pavaros mazgo 1.
Nuoroda: atkreipkite dėmesį, kad freza 4 visada yra išlindusi per pagrindo plokštę 7. Nepažeiskite šablono ar ruošinio.
Nustatykite frezavimo gylj, kaip aprašyta aukščiau.
Jjunkite elektrinį prietaisą ir veskite jj link apdorojamos vietos.
Frezuokite tolygia pastūma.
Baigę frezuoti, elektrinį prietaisą išjunkite.
Nepadėkite elektrinio prietaiso, kol nesustojo freza.
Frezavimas, naudojant kopijavimo ivore
Naudojant kopijavimo įvorę 14, apdirbamame ruošinyje galima nukopijuoti pavyzdžių arba šablonų kontūrus.
Kopijavimo įvorės 14 montavimas (žiūrėkite paveikslėlj H)
Išsukite keturis varžtus cilindrine galvute, esančius atraminės plokštės 6 apatinėje pusėje, ir atraminę plokštę 6 nuimkite.
Uždékite guminj žiedelj 15, o po to kopijavimo jvorę 14, kaip pavaizduota paveikslélyje, įstatykite į atraminę plokštę 16. Tvirtai prisukite atraminę plokštę 16 prie pagrindo plokštės 7 kartu su prietaisu tiekiamais varžtais plokščia galvute.
Kopijavimo įvorės derinimas/centravimas (žiūrėkite paveikslėlj 1
Norint, kad atstumas nuo frezos ašies iki kopijavimo įvorės briaunos būtų visur vienodas, kopijavimo įvorę galima centruoti atraminės plokštės atžvilgiu.
Atsukite tvirtinamuosius varžtus 17 apie 2 sūkius, kad atraminė plokštė 16 galėtų laisvai judėti.
Įstatykite centruojamajį kaištį 18 į griebtuva, kaip pavaizduota paveikslėlyje. Gaubiamają veržlę priveržkite ranka tiek, kad centruojamasis kaištis dar galėtų laisvai judėti.
Švelniai stumdami atraminę plokšte 16, suderinkite centruojamajj kaištj 18 kopijavimo jvorės 14 atžvilgiu.
Tvirtinamuosius varžtus 17 vėl priveržkite ir ištraukite centruojamajį kaištį 18 iš griebtuvo.

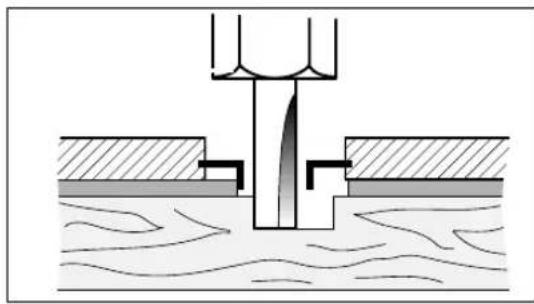

Frezavimas
Pasirinkite tokią frezą, kurios skersmuo mažesnis už kopijavimo įvorės vidinį skersmenį.
Prietaisą su kopijavimo jvore 14 pridėkite prie šablono.
Elektrinj prietaisą su išsikišusia kopijavimo jvore, šiek tiek spausdami iš šono, veskite pagal šabloną.
Pastaba: kadangi kopijavimo įvorė išsikiša iš atraminės plokštės, šablonas turėtų būti storesnis nei 8 mm.

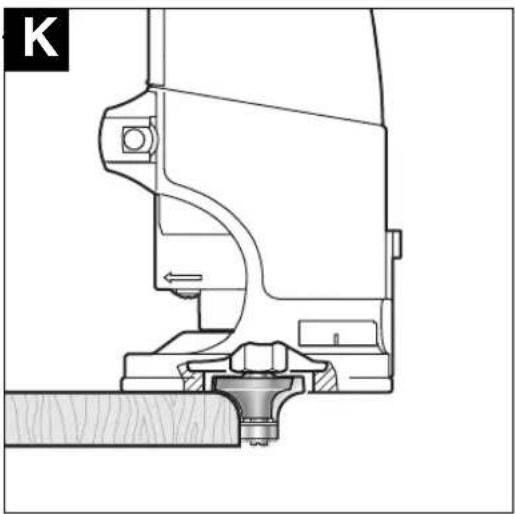

Briaunų frezavimas arba figūrinis frezavimas (žiūrėkite paveikslėlj K
Frezuojant briaunas arba figūras ir nenaudojant lygiagrečios atramos, turi būti naudojama freza su atraminiu kakliuku arba guoliuku.
Elektrinį prietaisą veskite iš šono link ruošinio, kol frezos kreipiamasis kakliukas arba rutulinis guolis priglus prie apdorojamo ruošinio briaunos. Veskite prietaisą pagal ruošinio briauną ir stenkitės, kad prietaisas visada būtų laikomas vienodu kampu. Per stipriai spaudžiant galima pažeisti ruošinio kraštą.
Frezavimas su lygiagrečiaja atrama (žiūrėkite paveikslėlj L
Pritvirtinkite lygiagrečiają atramą 20 prie frezavimo galvutės varžtu su briaunuota galvute 19.
Lygiagrečiosios atramos sparnuotuoju varžtu 21 nustatykite norimą atramos gylj.
Elektrinj prietaisą, spausdami iš šono pastovia jęga, tolygiai veskite lygiagrečiaja atrama 20 išilgai ruošinio krašto.
Frezavimas su pagalbine kreipiamaja (žiūrėkite paveikslėlj M
Pagalbinė kreipiamoji 22 skirta briaunoms frezuoti su frezomis be kreipiamojo kakliuko ir rutulinio guolio.
Pritvirtinkite pagalbinę kreipiamają 22 prie frezavimo galvutės varžtu su briaunuota galvute 19.
Elektrinį prietaisą tolygia pastūma veskite išilgai ruošinio krašto.
Atstumas nuo krašto
Norėdami pakeisti nupjaunamos medžiagos kiekį, galite reguliuoti atstumą tarp ruošinio ir kreipiamojo ritinėlio ant pagalbinės kreipiamosios.
Atlaisvinkite sparnuotajj varžta 24, sukdami sparnuotajj varžta 23 nustatykite norimą atstumą ir vėl užveržkite sparnuotajj varžta 24.
Aukštis
Pagal naudojamą frezą ir apdorojamo ruošinio storį nustatykite pagalbinės kreipiamosios vertikalaus išteisinimo dalį.
Atlaisvinkite ant pagalbinės kreipiamosios esantį varžtą su briaunuota galvute 19, pastumkite pagalbinę kreipiamają į norimą padėtą ir vėl užveržkite briaunuota galvute.

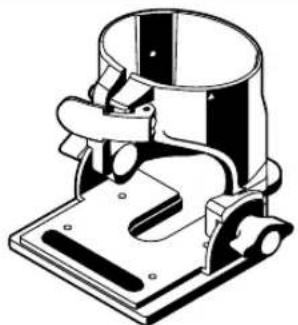

Frezavimo galvutės dangtelio uždėjimas (žiūrėkite paveikslėlj N
Norėdami montuoti frezavimo galvutę 25, nuimkite jveržimo svirtelę 10. Uždėkite frezavimo galvutės dangtelį 25 iš viršaus ant frezavimo galvutės 2 ir užveržkite jveržimo svirtelę 10 taip tvirtai, kad esant nuspaustai jveržimo svirtelei pavaros mazgas 1 būtų tvirtai laikomas frezavimo galvutėje.
Frezavimas su kampinio frezavimo galvute (žiūrėkite paveikslėlius ☐) ☐
Kampinė frezavimo galvutė 26 ypač tinka laminuotoms briaunoms sunkiai prieinamose vietose, kampams frezuoti bei briaunų nuožulnoms pjauti.
Frezuojant briaunas su kampinio frezavimo galvute 26, freza turi būti su kreipiamuoju kakliuku arba rutuliniu guoliu.
Kampinio frezavimo galvutė tvirtinama laikantis frezavimo galvutės 2 tvirtinimo nuorodu.
Kad kampas būtų tikslus, kampinio frezavimo galvutę 26 galima užfiksuoti 7,5° žingsniu. Bendras nustatymo diapazonas yra 75°; kampinio frezavimo galvutę galima palenkti 45° kampu j priekį ir 30° kampu atgal. Norėdami nustatyti kampa, atlaisvinkite sparnuotajį varžtą 27. Skale 28 nustatykite norimą kampa ir vėl priveržkite sparnuotajį varžtą 27.
Frezavimas su atramine plokšte su rankena ir nusiurbimo adapteriu (žiūrėkite paveikslėlj R
Atraminę plokštę 32 galima montuoti vietoj atraminės plokštės 6, ji yra su papildoma rankena 29 ir prie jos galima prijungti dulkių nusiurbimo įrangą.
Išsukite keturis varžtus cilindrine galvute, esančius atraminės plokštes 6 apatinėje pusėje, ir atraminę plokštę nuimkite. Prisukite atraminę plokštę 32, kaip pavaizduota paveikslėlyje, prie pagrindo plokštės kartu su prietaisu tiekiamais varžtais plokščia galvute.
Norėdami prijungti dulkių nusiurbimo įrangą, dviem varžtais prisukite nusiurbimo adapterį 31 prie atraminės plokštės 32. Prie nusiurbimo adapterio 31 prijunkite nusiurbimo žarną, kurios skersmuo 19/35 mm.
Kad bütu optimaliai siurbiama, nusiurbimo adapterj 31 reikia regulariai valyti.
Norėdami apdoroti briaunas, papildomai naudokite nusiurbiamajj gaubtą 30. Jį montuokite, kaip pavaizduota paveikslėlyje. Norėdami apdoroto lygius paviršius, nusiurbiamajj gaubtą 30 nuimkite.
Prietaisą galima jungti tiesiai į kištukinį lizda, esantį Bosch universaliame siurblyje su nuotolinio jungimo įtaisu. Tuomet dulkių siurblys įsijungs automatiškai, kai tik Jūs jjungsite prietaisą.
Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms ir dulkėms nusiurbti. Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.
Priežiūra ir valymas
■ Prieš atliekant bet kokius prietaiso aptarnavimo, reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
■ Reguliariai valykite elektrinį įrankį ir ventiliacines angas jo korpuse, tuomet galėsite dirbti kokybiškai ir saugiai.
Jeigu, nepaisant to, kad prietaisas buvo kruopščiai pagamintas ir išbandytas, jis vis dėlto sugedo, remontuoti jį galima tik įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.
leškant informacijos ir užsakant atsargines dalis būtina nurodyti dešimtženklį gaminio numerį, esantį ant prietaiso firminės lentelės.
Sunaikinimas
Prietaisas, papildoma jranga ir pakuotė turi būti panaudoti ekologiškam antriniam perdirbimui.
Tik ES šalims:
Nemeskite elektrinių jrankių j buitinių atliekų konteinerius! Pagal EEB direktyvą 2002/96/EB del naudotų elektrinių jrankių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus nebetinkami naudoti elektriniai įrankiai turi būti surenkami atskirai nuo kitų atliekų ir gabenami į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu.
Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba
Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacija apie atsargines dalis rasite čia:
www.bosch-pt.com
Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos jrangos pirkimo, naudojimo bei nustatymo klausimais.
Lietuva
Bosch jrankių servisas
Informacijos tarnyba: +370 (037) 713350
Irankių remontas: +370 (037) 713352
Faksas: +370 (037) 713354
El. paštas: service-pt@lv.bosch.com
Galimi pakeitimai.
