Tekniska Specifikationer	Effekt: 1100 W, Tomgångshastighet: 28000 - 30000 varv/min, Fräsdjup: 0 - 55 mm
Användning	Idealisk för träfräsning, kantarbete och montering av paneler.
Underhåll och Reparation	Regelbunden rengöring av filter, kontroll av strömkablar, smörjning av rörliga delar.
Säkerhet	Skydd mot oavsiktlig omstart, säkerhetsbrytare, rekommenderad användning av skyddsglasögon.
Allmän Information	Vikt: 3,5 kg, Mått: 34 x 22 x 29 cm, Garanti: 2 år.

Vanliga frågor - POF 1100 AE BOSCH

Hur justerar man fräsdjupet på BOSCH POF 1100 AE?

För att justera fräsdjupet, lås upp djupjusteringsratten och ställ in den på önskat läge. När du har nått önskat djup, lås ratten för att behålla inställningen.

Vad gör man om fräsen inte startar?

Kontrollera att apparaten är korrekt ansluten till ett fungerande uttag. Se också till att strömbrytaren är i "On"-läge.

Hur byter man fräs på BOSCH POF 1100 AE?

För att byta fräs, koppla ur fräsen och använd den medföljande skiftnyckeln för att lossa frässkruven. Byt ut fräsen mot en ny och dra åt skruven med nyckeln.

Fräsen vibrerar mycket under användning, vad ska jag göra?

Se till att fräsen är korrekt installerad och i gott skick. Kontrollera också att materialet du fräser är ordentligt fastsatt och stabilt. Felaktig installation kan orsaka överdrivna vibrationer.

Hur rengör och underhåller man BOSCH POF 1100 AE?

Efter varje användning, koppla ur fräsen och rengör den med en torr trasa. Se till att ventilationsöppningarna är fria. Använd inte aggressiva kemikalier för rengöring.

Vilken effekt har BOSCH POF 1100 AE?

BOSCH POF 1100 AE har en effekt på 1100 watt, vilket gör den lämplig för en mängd olika fräsarbeten.

Kan jag använda fräsen för andra material än trä?

BOSCH POF 1100 AE är främst designad för trä. För andra material som plast eller aluminium, se till att använda lämpliga fräsar och justera hastigheten därefter.

Hur justerar man motorns hastighet på BOSCH POF 1100 AE?

Motorns hastighet kan justeras med hjälp av hastighetsreglaget på toppen av apparaten. Välj hastighet beroende på materialet du arbetar med.

Var hittar jag reservdelar till BOSCH POF 1100 AE?

Reservdelar finns hos auktoriserade Bosch-återförsäljare, i byggvaruhus eller på Boschs officiella webbplats.

BRUKSANVISNING POF 1100 AE BOSCH

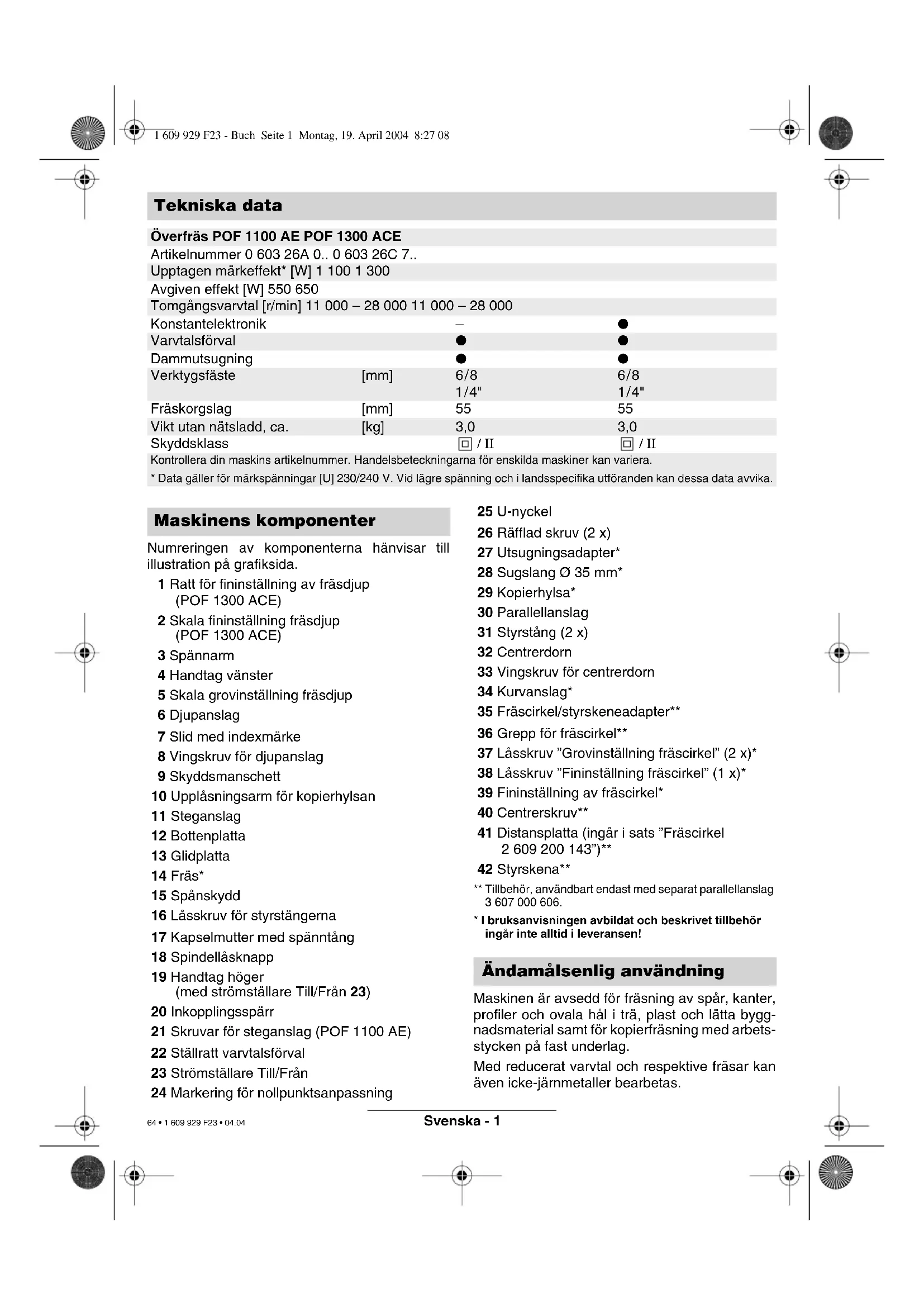

Miljøbeskyttelse Støj-/vibrationsinformation Service og kunderådgiver Overensstemmelses- erklæring 1 609 929 F23 - Buch Seite 6 Montag, 19. April 2004 8:27 08 63 • 1 609 929 F23 • 04.04Svenska - 1 Numreringen av komponenterna hänvisar till illustration på grafiksida. 1 Ratt för fininställning av fräsdjup (POF 1300 ACE) 2 Skala fininställning fräsdjup (POF 1300 ACE) 3 Spännarm 4 Handtag vänster 5 Skala grovinställning fräsdjup 6 Djupanslag 7 Slid med indexmärke 8 Vingskruv för djupanslag 9 Skyddsmanschett 10 Upplåsningsarm för kopierhylsan 11 Steganslag 12 Bottenplatta 13 Glidplatta 14 Fräs* 15 Spånskydd 16 Låsskruv för styrstängerna 17 Kapselmutter med spänntång 18 Spindellåsknapp 19 Handtag höger (med strömställare Till/Från 23) 20 Inkopplingsspärr 21 Skruvar för steganslag (POF 1100 AE) 22 Ställratt varvtalsförval 23 Strömställare Till/Från 24 Markering för nollpunktsanpassning 25 U-nyckel 26 Räfflad skruv (2 x) 27 Utsugningsadapter* 28 Sugslang Ø 35 mm* 29 Kopierhylsa* 30 Parallellanslag 31 Styrstång (2 x) 32 Centrerdorn 33 Vingskruv för centrerdorn 34 Kurvanslag* 35 Fräscirkel/styrskeneadapter** 36 Grepp för fräscirkel** 37 Låsskruv ”Grovinställning fräscirkel” (2 x)* 38 Låsskruv ”Fininställning fräscirkel” (1 x)* 39 Fininställning av fräscirkel* 40 Centrerskruv** 41 Distansplatta (ingår i sats ”Fräscirkel 2 609 200 143”)** 42 Styrskena** ** Tillbehör, användbart endast med separat parallellanslag

• I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen! Maskinen är avsedd för fräsning av spår, kanter, profiler och ovala hål i trä, plast och lätta bygg- nadsmaterial samt för kopierfräsning med arbets- stycken på fast underlag. Med reducerat varvtal och respektive fräsar kan även icke-järnmetaller bearbetas. Tekniska data Överfräs POF 1100 AE POF 1300 ACE Artikelnummer 0 603 26A 0.. 0 603 26C 7.. Upptagen märkeffekt* [W] 1 100 1 300 Avgiven effekt [W] 550 650 Tomgångsvarvtal [r/min] 11 000 – 28 000 11 000 – 28 000 Konstantelektronik – ● Varvtalsförval ● ● Dammutsugning ● ● Verktygsfäste [mm] 6/8 1/4" 6/8 1/4" Fräskorgslag [mm] 55 55 Vikt utan nätsladd, ca. [kg] 3,0 3,0 Skyddsklass / II / II Kontrollera din maskins artikelnummer. Handelsbeteckningarna för enskilda maskiner kan variera.

• Data gäller för märkspänningar [U] 230/240 V. Vid lägre spänning och i landsspecifika utföranden kan dessa data avvika. Maskinens komponenter Ändamålsenlig användning 1 609 929 F23 - Buch Seite 1 Montag, 19. April 2004 8:27 08 64 • 1 609 929 F23 • 04.04Svenska - 2 För att riskfritt kunna använda maskinen bör du noggrant läsa igenom bruksanvisningen och exakt följa de instruktioner som lämnas i säkerhetsanvisning- arna. Dessutom ska allmänna säkerhetsanvisningarna i bifogat häfte följas. Låt en fackman instruera dig i maskinens användning. ■ Använd skyddsglasögon och hörselskydd. ■ Använd kraftiga skor. ■ Har du långt hår, använd hårnät. Använd endast åtsittande kläder under arbetet. ■ Skadas eller kapas nätsladden under arbetet, rör inte vid sladden utan dra genast ut stick- proppen. Maskinen får absolut inte användas med defekt sladd. ■ Elverktyg som används utomhus ska anslutas via jordfelsbrytare (FI) med max. 30 mA utlös- ningsström. Elverktyget får inte användas vid regn eller väta. ■ Dra alltid kabeln bakåt från maskinen. ■ Använd lämpliga detektorer för lokalise- ring av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elektriskt slag. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador eller elektriskt slag. ■ Håll tag i elverktyget endast i isolerade grepp när arbeten utförs på platser där verktyget kan komma i kontakt med dolda ledningar eller skada egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning som sedan kan leda till elektriskt slag. ■ Håll i maskinen med båda händerna under arbetet och se till att du står stadigt. ■ Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. ■ Maskinen ska vara tillslagen när den förs mot arbetsstycket. ■ Innan maskinen startas kontrollera att fräs- verktyget sitter stadigt. ■ Fräs aldrig över metallföremål, spikar eller skruvar. ■ Håll händerna på betryggande avstånd från fräsen. ■ Lossa spännarmen efter avslutat arbete och återför maskinen till övre utgångsläget för att sedan frånkoppla den. ■ Innan maskinen läggs bort ska den vara från- kopplad och ha stannat helt. ■ Skydda verktygen mot stötar och slag. ■ Låt aldrig barn hantera häftapparaten. ■ Bosch kan endast garantera att maskinen fungerar felfritt om för maskinen avsedda originaltillbehör används. Val av fräs Fräsverktyg finns att tillgå i olika utföranden och kvaliteter som anpassats till aktuell bearbetning och användning: Fräsverktyg av högeffektsnabbstål (HSS) är lämpliga för bearbetning av mjuka material som t. ex. mjukt trä och plast. Fräsverktyg med hårdmetallskär (HM) är speciellt lämpliga för hårda och nötande material som t. ex. hårt trä och aluminium. Använd endast fräsverktyg vilkas tillåtna varvtal åtminstone motsvarar maskinens högsta tomgångsvarvtal. Fräsens skaftdiameter måste överens- stämma med angiven diameter för verk- tygshållaren (spänntången). Din fackhandlare kan offerera original fräsverktyg ur Boschs rikhaltiga tillbehörsprogram. Insättning av fräs (se bild ) ■ Dra ut stickproppen innan åtgärder utförs på maskinen. ■ Vi rekommenderar att skyddshandskar används vid insättning och byte av fräsverktyg. Fäll ned spånskyddet 15. Tryck ned spindelns låsknapp 18 och håll den nedtryckt. Om så behövs, vrid spindeln för hand tills spärren griper in. ■ Låsknappen får tryckas ned endast på avstängd maskin. Insättning av fräs. Fräsens skaft måste skjutas in minst 20 mm (skaftlängd). Dra fast kapselmuttern 17 med fast skruv- nyckel 25 (NV 19). Släpp spindellåsknappen 18. Fäll upp spånskyddet 15. Dra aldrig fast spänntången med kapselmuttern om fräs inte finns insatt. Säkerhetsåtgärder Insättning av fräsverktyg

1 609 929 F23 - Buch Seite 2 Montag, 19. April 2004 8:27 08 65 • 1 609 929 F23 • 04.04Svenska - 3 ■ Damm som uppstår under arbetet kan vara hälsovådligt, brännbart eller explosivt. Därför ska lämpliga skyddsåtgärder vidtas. Till exempel: Ett flertal damm anses kunna framkalla cancer. Använd lämplig damm-/ spånutsugning och dammfiltermask. ■ Lättmetalldamm kan brinna eller explodera. Håll alltid arbetsplatsen ren då materialbland- ningar är särskilt farliga. Montering av utsugningsadapter (se bild ) Tryck ihop spånskyddet 15 på bottenplattans hållare och ta bort det. Fäst utsugningsadaptern 27 med båda räfflade skruvarna 26 på bottenplattan 12 och anslut dammsugare med utsugningsslang 28 (tillbehör).

Vid montering av utsugningsadaptern kontrollera korrekt placering! För utsugning kan 35-mm Ø utsugnings- slangen 28 anslutas direkt till utsugningsadap- tern. För att kunna garantera optimal utsugning av spånmaterialet ska utsugningsadaptern 27 regel- bundet rengöras. Maskinen kan anslutas direkt till apparatuttaget på en Bosch universaldammsugare. Damm- sugaren startas automatiskt när maskinen slås på. Dammsugaren måste anpassas till bearbetat material. För utsugning av hälsovådligt, cancerframkal- lande, torrt damm ska specialsugare användas. Kontrollera nätspänningen: Kontrollera att strömkällans spänning överensstämmer med uppgifterna på maskinens typskylt. Maskiner märkta med 230 V kan även anslutas till 220 V. In-/urkoppling För start av maskinen tryck först på inkopplings- spärren 20 och därefter på strömställaren Till/ Från 23 och håll den nedtryckt. POF 1300 ACE: En lampa belyser fräsområdet. För frånkoppling av maskinen släpp ström- ställaren Till/Från 23. POF 1300 ACE: Lampan slocknar långsamt. Varvtalsförval Med ratten 22 kan önskat varvtal förväljas (även under drift). 1 – 2 = lågt varvtal 3 – 4 = medelhögt varvtal 5 – 6 = högt varvtal Erforderligt varvtal är beroende av materialet och du måste prova dig fram till rätt varvtal. Efter längre drift med lågt varvtal ska maskinen för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal. Varvtalstabell I tabellen anges riktvärden. Erforderligt varvtal är beroende av material och arbetsvillkor; idealiskt varvtal kan man endast prova sig fram till genom praktiska försök. Konstantelektronik (POF 1300 ACE) Den inbyggda elektroniken håller maskinens varvtal i det närmaste konstant även under belastning och garanterar sålunda en jämn arbetseffekt. Damm-/spånutsugning Start

Material Fräs-Ø Varvtalssteg Hårt trä 4 – 10 mm 5–6 (Bok) 12 – 20 mm 3–4 22 – 40 mm 1–2 Mjukt trä 4 – 10 mm 5–6 (Tall) 12 – 20 mm 3–6 22 – 40 mm 1–3 Spånplatta 4 – 10 mm 3–6 12 – 20 mm 2–4 22 – 40 mm 1–3 Plast 4 – 15 mm 2–3 16 – 40 mm 1–2 Aluminium 4 – 15 mm 1–2 16 – 40 mm 1 1 609 929 F23 - Buch Seite 3 Montag, 19. April 2004 8:27 08 66 • 1 609 929 F23 • 04.04Svenska - 4 Fräsdjupet kan förinställas i flera steg för aktuell bearbetning. Fräsdjupet får ställas in endast på från- kopplad maskin. Grovinställning av fräsdjup – Lägg upp maskinen på arbetsstycket. POF 1300 ACE: Centrera fininställningsrörelsen med fininställning 1; vrid fininställningsratten tills markeringarna 24 på maskinens baksida över- ensstämmer enligt figur. Vrid sedan skalan 2 till läget ”0” (se bild ). Ställ in steganslaget 11 i lägsta läget, anslaget låser tydligt i läget. POF 1100 AE: Skruva till hälften in eller ur skru- varna på steganslaget 21. Ställ in steganslaget 11 i lägsta läget, anslaget låser tydligt i läget. Om en fininställning av fräs- djupet önskas, välj ett av de 3 steg som finns märkta på skruven 21. POF 1100 AE/POF 1300 ACE: – Lossa vingskruven 8 så att djupanslaget 6 är fritt rörligt. – Lossa spännarmen 3 genom att vrida den medurs och tryck maskinen långsamt nedåt tills fräsen berör arbetsstyckets yta. Spänn fast maskinen genom att vrida spännarmen 3 moturs. – Tryck djupanslaget 6 nedåt tills det ligger mot steganslaget 11. Tryck sliden 7 nedåt och ställ i läge ”0”. – Ställ in djupanslaget 6 på önskat fräsdjup och dra fast vingskruven 8. Observera att sliden 7 härefter inte längre justeras. – Lossa spännarmen 3 och återför maskinen uppåt. Kontrollera utförd grovinställning av fräsdjupet genom praktiskt försök och korrigera vid behov. Fininställning av fräsdjup (POF 1300 ACE) Efter provfräsning kan justering ske genom att vrida fininställningsratten 1 (1 skalstreck = 0,1 mm/1 varv = 2,0 mm). Maximalt justerings- område är ca. +/– 8 mm. Exempel: Skjut maskinen tillbaka uppåt och mät uppfrästa spårdjupet (bör = 10,0 mm; är = 9,8 mm). – Lyft upp maskinen och placera glidplattan 13 så att maskinen fritt kan sänkas ned varvid fräsen inte ska beröra arbetsstycket. Tryck maskinen åter ned tills djupanslaget 6 ligger mot steganslaget 11. – Vrid nu, om detta inte redan skett, skalan 2 till läge ”0”. – Lossa vingskruven 8. – Justera med fininställningen 1 fräsdjupet med 0,2 mm/2 skalstreck (= differensen mellan bör- och ärvärdet) genom att vrida ratten medurs. – Dra åter fast vingskruven 8. – Skjut åter upp maskinen och kontrollera fräs- djupet med upprepad provfräsning. Efter inställning av fräsdjupet ska läget för index- märket 7 på djupanslaget inte längre ändras för att aktuellt inställt fräsdjup ska kunna avläsas på skalan 5. Fininställning av fräsdjup (POF 1100 AE) Med steganslaget 11 kan upp till tre olika fräsdjup förinställas. Inställningen sker enligt ovan beskrivet tillvägagångssätt med den åtskillnad att anslagens höjddifferens sinsemellan förändras när skruvarna för steganslaget 21 vrids. Användning av steganslag a) Utför arbetet i flera moment För stora fräsdjup rekommenderas flera bearbet- ningsförlopp med mindre spånavskiljning vid varje enskild fräsning. Med hjälp av steganslaget 11 kan fräsningen delas upp på flera steg. Ställ in önskat fräsdjup med steganslagets djupaste läge. Därefter väljs för de första fräs- ningsförloppen de högre stegen. b) Förinställning av olika fräsdjup Om flera olika fräsdjup behövs vid bearbetning av ett arbetsstycke kan dessa även förinställas med hjälp av steganslaget 11. Inställning av fräsdjup

1 609 929 F23 - Buch Seite 4 Montag, 19. April 2004 8:27 08 67 • 1 609 929 F23 • 04.04Svenska - 5 Fräsriktning Fräsning ska alltid utföras mot fräsens rotationsriktning (mot matningsrikt- ning). Vid fräsning i rota- tionsriktning (i matningsriktning) finns risk för att över- fräsen slits ur använ- darens hand. Fräsning Ställ in fräsdjupet enligt beskrivning ovan. Lägg upp maskinen på arbetsstycket och koppla på den. Lossa spännarmen 3 genom att vrida den medurs och tryck maskinen långsamt nedåt tills djupanslaget 6 ligger an. Spänn fast maskinen genom att vrida spännarmen 3 moturs. Fräs med jämn frammatning. Efter avslutad fräsning skjut maskinen uppåt och frånkoppla den. Fräsning med kopierhylsa Med hjälp av kopierhylsan 29 kan konturer från mallar resp schabloner överföras till arbets- stycket. Insättning av kopierhylsa 29 (se bild ) Sätt in kopierhylsan 29 på undre sidan i glid- plattan 13 sedan låsarmen 10 tryckts ned. Kodnockarna måste härvid kännbart låsa i kopierhylsans urtag. Fräsning (se bild ) Välj en fräs-Ø som är mindre än kopier- hylsans inre Ø. Lägg upp maskinen med kopierhylsan 29 mot schablonen. Lossa spännarmen 3 genom att vrida den medurs och sänk långsamt ned maskinen mot arbetsstycket tills inställt fräsdjup uppnåtts. Maskin med utskjutande kopierhylsa ska föras längs schablonen med lätt tryck från sidan. Anvisning: Pga av kopierhylsans utskjutande höjd måste schablonen ha en tjocklek på minst 8 mm. Fräsning med anslagslist (se bild ) Fäst en lämplig anslagslist på arbetsstycket med en spännanordning (skruvtving). För glidplattans avplanade sida längs anslags- listen. Beakta matningsriktningen: För att undvika att maskinen ”kört bort” från anslagslisten är det viktigt att maskinen styrs enligt bild. Kant- eller formfräsning Vid kant- och formfräsning utan parallellanslag måste fräsverktyget vara försett med styrtapp eller kullager. För maskinen från sidan mot arbetsstycket och fräs in tills fräsverktygets styrtapp eller kullager ligger an mot den kant på arbetsstycket som ska bearbetas. För maskinen med båda händerna längs arbetsstyckets kant och kontrollera att verktyget ligger an i rätt vinkel. För kraftigt tryck kan skada kanten på arbetsstycket. Fräsning med parallellanslag (Tillbehör – se bilder + ) Skjut in parallellanslaget 30 med styrstäng- erna 31 i bottenplattan 12 och skruva fast dem med vingskruvarna 16 i önskat läge. Styr maskinen med jämn matningshastighet och lätt tryck från sidan mot parallellanslaget 30 längs arbetsstyckets kant. Fräsning av cirkelbågar (se bilder + ) Vänd parallellanslaget 30 (anliggningsytan är vänd uppåt) och skjut med styrstängerna in i basplattan 12. Skruva in centrerdornen 32 med vingskruven 33 genom parallellanslagets borrhål. Stick in centrerdornen i centrum på uppritad cirkelbåge och för maskinen med jämn matnings- hastighet över arbetsstyckets yta. Fräsning med kurvanslag (se bilder + ) Skjut in parallellanslaget 30 med styrstäng- erna 31 i bottenplattan 12. Fäst kurvanslaget med monterad styrrulle 34 på parallellan- slaget 30. Styr maskinen med lätt tryck från sidan längs arbetsstyckets kant. Arbetsanvisningar

1 609 929 F23 - Buch Seite 5 Montag, 19. April 2004 8:27 0868 • 1 609 929 F23 • 04.04Svenska - 6 Fräsning med fräscirkel (Tillbehör – se bild ) För cirkelrund fräsning ska fräscirkel/styrskene- adapter 35 (tillbehör) användas. Montera fräscirkeln enligt bild. Skruva in skruven 40 i gängan. Sätt in skruv- spetsen i medelpunkten på den cirkel som ska fräsas och kontrollera att spetsen griper in i arbetsstyckets yta. Ställ in önskad radie genom att grovt förskjuta fräscirkeln och dra fast låsskruvarna 37 och 38. Sedan vingskruven 37 lossats kan fräscirkeln justeras med fininställningen 39 (1 skalstreck = 0,1 mm/1 varv = 2,0 mm). Manövrera maskinen med höger handtag 19 och stödhandtag 36 över arbetsstycket. Fräsning med styrskena (Tillbehör – se bild ) Vid arbeten med styrskenan 42 ska principiellt styradaptern 35 (tillbehör) användas. Med hjälp av styrskenan 42 (tillbehör) kan fräs- ning utföras i rätlinjig riktning. Detta arbete kräver alltid en distansplatta 41 (till- behör) för kompensation av höjdskillnaden. Montera styrskeneadaptern 35 med styrstäng- erna 31. Lägg upp styrskenan på arbetsstycket och montera med lämpliga spänndon (t. ex. skruv- tvingar). Lägg upp maskinen med styrskeneadapter 35 på styrskenan. ■ Dra ut stickproppen innan åtgärder utförs på maskinen. ■ Håll maskinen och ventilationsöppning- arna rena för bra och säkert arbete. Om i produkten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg. Var vänlig ange vid förfrågningar och reservdels- beställningar produktens artikelnummer som består av 10 siffror. Återvinning i stället för avfallshantering Maskin, tillbehör och förpackning kan återvinnas. Denna bruksanvisning är tryckt på klorfritt retur- papper. För att underlätta sortering vid återvinning är plastdelarna markerade. Mätvärdena har tagits fram baserande på EN 60 745. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 95 dB (A); ljudeffektnivå 106 dB (A). Mätonoggrannhet K = 3 dB. Använd hörselskydd! Vibration i hand/arm är lägre än 2,5 m/s

En sprängskiss och informationer om reserv- delar lämnas under: www.bosch-pt.com ✆ ........................................................ [phone] Fax ........................................................ [phone] Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 60 745 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Ändringar förbehålles Underhåll och rengöring
