Tuotetyyppi	Jyrsin
Merkki	Bosch
Malli	POF 1100 AE
Nimellisottoteho	1100 W
Antoteho	550 W
Tyhjäkäyntinopeus	11 000 – 28 000 kierr./min
Vakioelektroniikka	Ei
Nopeuden esivalinta	Kyllä, rullalla (6 asentoa)
Työkalun kiinnitys	Puristusistukka 6/8 mm ja 1/4"
Jyrsinkehdon liikematka	55 mm
Paino ilman kaapelia	3,0 kg
Suojausluokka	II (kaksoiseristys)
Syöttöjännite	230/240 V (yhteensopiva 220 V)
Karalukitus	Kyllä
Käynnistyksen lukitus	Kyllä (turvallisuus)
Syvyydenrajoitin	Kyllä, karkea ja tarkka säätö (3 tasoa)
Kopiointirengas	Kyllä (lisävaruste)
Yhdensuuntaisrajoitin	Kyllä (lisävaruste)
Imuadapteri	Kyllä (halkaisija 35 mm)
Äänitaso (paine)	95 dB(A)
Äänitaso (teho)	106 dB(A)
Tärinä (käsivarsi)	< 2,5 m/s²

Usein kysytyt kysymykset - POF 1100 AE BOSCH

Kuinka vaihtaa jyrsinterä Bosch POF 1100 AE:ssä?

Irrota laite verkosta. Taita lastunsuoja alas. Paina karalukituspainiketta (18) ja pidä sitä painettuna. Löysää liitosmutteri (17) haarukkaavaimella (25). Vaihda jyrsinterä työntämällä varsi vähintään 20 mm. Kiristä mutteri ja vapauta lukitus.

Kuinka säätää jyrsintäsyvyys?

Aseta laite työkappaleelle. Löysää kiristysvipu (3) ja laske, kunnes jyrsinterä koskettaa pintaa. Lukitse vipu. Työnnä syvyydenrajoitin (6) tasorajoittimeen (11). Säädä haluttu syvyys rajoittimesta ja kiristä siipiruuvi (8). Nosta laite ylös. Tarkka säätö (POF 1300 ACE, mutta täällä säätö tasorajoittimen ruuvin 21 avulla).

Minkä tyyppisiä jyrsinteriä voin käyttää?

Käytä jyrsinteriä, joiden varsi on 6 mm, 8 mm tai 1/4". Pikateräksiset (HSS) jyrsinterät sopivat pehmeille puille ja muoveille; kovametalliset (HM) jyrsinterät koville puille ja alumiinille. Jyrsinterän maksiminopeuden on oltava ≥ 28 000 kierr./min.

Kuinka imuroida pölyt?

Poista lastunsuoja (15) ja kiinnitä imuadapteri (27) ristipääruuveilla (26). Liitä pölynimuri letkulla Ø 35 mm (28). Puhdista adapteri säännöllisesti. Automaattista imua varten käytä Bosch-pölynimuria kauko-ohjauksella.

Mitkä ovat tärkeät turvallisuusohjeet?

Käytä suojalaseja ja kuulosuojaimia. Työskentele tiiviissä vaatteissa. Pidä laitetta eristetyistä kahvoista. Aseta laite työkappaleelle vasta käynnistyksen jälkeen. Ennen laitteen laskemista, sammuta se ja odota, että jyrsinterä pysähtyy kokonaan.

Kuinka käyttää yhdensuuntaisrajoitinta?

Aseta yhdensuuntaisrajoittimen (30) ohjaustangot (31) pohjalevyyn (12) ja kiristä siipiruuvit (16). Ohjaa laitetta työkappaleen reunaa pitkin painamalla rajoitinta sivusuunnassa.

Kuinka jyrsiä ympyrän kaaria?

Käännä yhdensuuntaisrajoitin (30) alaspäin, aseta se ohjaustankojen kanssa. Kiinnitä keskityskärki (32) siipiruuvilla (33) reiän läpi. Aseta kärki ympyrän keskelle ja ohjaa laitetta.

Mitä tehdä, jos pyörimisnopeus laskee työn aikana?

Tarkista, että nopeuden esivalinta (rulla 22) ei ole liian alhainen. Vakioelektroniikkaa ei ole tässä mallissa, joten nopeuden lasku kuormituksen alla on normaalia. Säädä syöttönopeutta ja vähennä lastuamissyvyyttä tarvittaessa.

Kuinka huoltaa jyrsintä?

Irrota laite verkosta ennen huoltoa. Puhdista säännöllisesti jäähdytysaukot ja imuadapteri. Korjaukset on annettava valtuutetun Bosch-huollon tehtäväksi. Käytä vain alkuperäisiä Bosch-lisävarusteita.

Mistä löydän varaosat ja huoltopalvelun?

Katso räjäytyskuvat ja varaosat verkkosivustolta www.bosch-pt.com. Ranskassa ota yhteys Bosch Outillageen numerossa 0 800 05 50 51 (vihreä numero) tai Minitel 11. Belgiassa: +32 (0)2/525 51 43. Sveitsissä: +41 (0)1/8 47 16 16.

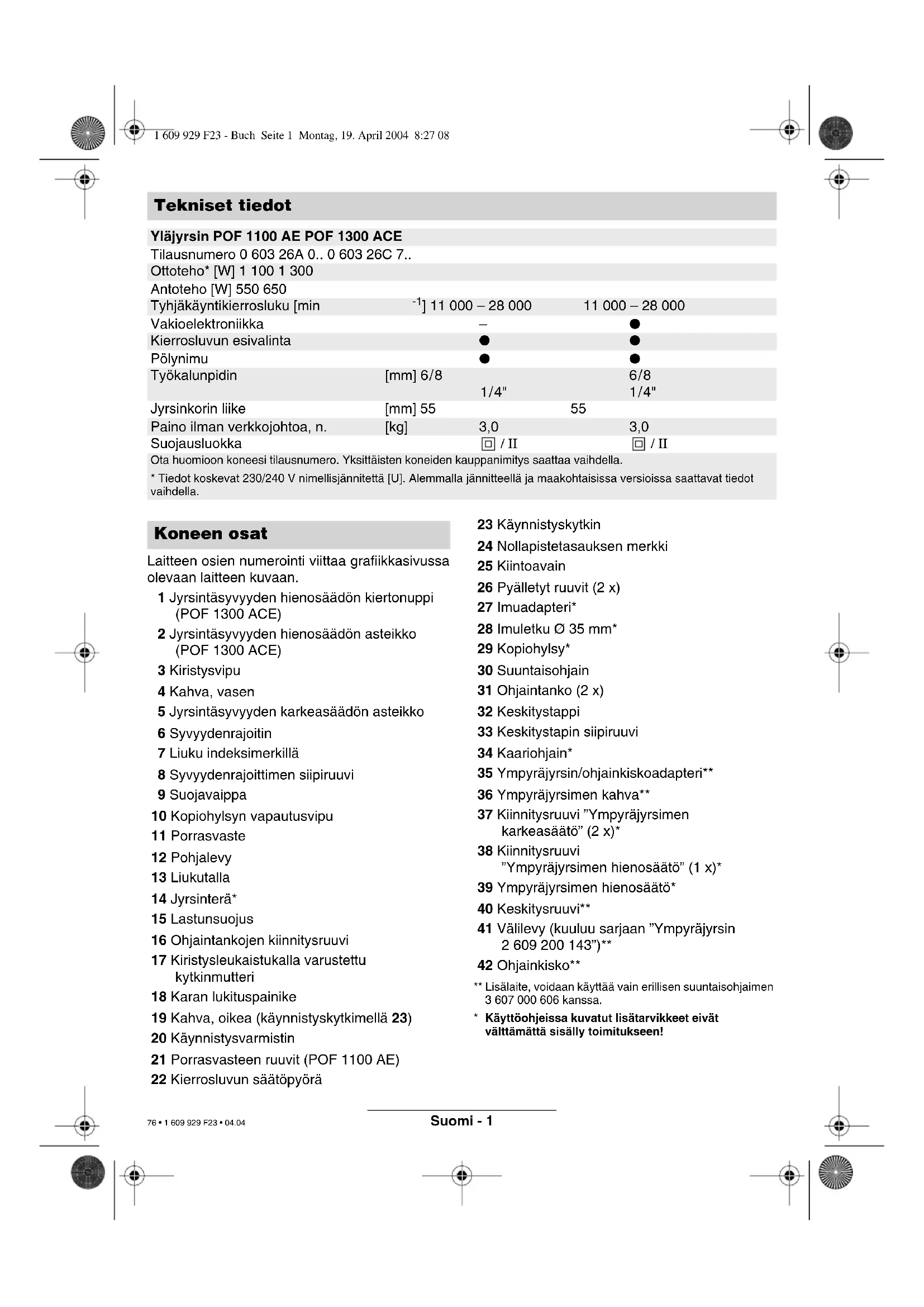

KÄYTTÖOHJE POF 1100 AE BOSCH

ppu. Jhaka i.v. Nuoyen

Tyhjäkäyntikierrosluku [min	^-1 ] 11 000 – 28 000		11 000 – 28 000
Vakioelektroniikka		-	●
Kierrosluvun esivalinta		●	●
Pölynimu		●	●
Työkalunpidin	[mm] 6/8		6/8
		1/4"	1/4"
Jyrsinkorin liike	[mm] 55		55
Paino ilman verkkjojohtoa, n.	[kg]	3,0	3,0
Suojausluokka		☐ / II	☐ / II

Ota huomioon koneesi tilausnumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

* Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alemmalla jännitteellä ja maakohtaisissa versioissa saattavat tiedot vaihdella.

Koneen osat

Laitteen osien numerointi viittaa grafiikkasivussa olevaan laitteen kuvaan.

1 Jyrsintäsyvyyden hienosäädön kiertonuppi (POF 1300 ACE)

2 Jyrsintäsyvyyden hienosäädön asteikko (POF 1300 ACE)

3 Kiristysvipu

4 Kahva, vasen

5 Jyrsintäsyvyyden karkeasäädön asteikko

6 Syvyydenrajoitin

7 Liuku indeksimerkillä

8 Syvyydenrajoittimen siipiruuvi

9 Suojavaippa

10 Kopiohylsyn vapautusvipu

11 Porrasvaste

12 Pohjalevy

13 Liukutalla

14 Jyrsinterä*

15 Lastunsuojus

16 Ohjaintankojen kiinnitysruuvi

17 Kiristysleukaistukalla varustettu kytkinmutteri

18 Karan lukituspainike

19 Kahva, oikea (käynnistyskytkimellä 23)

20 Käynnistysvarmistin

21 Porrasvasteen ruuvit (POF 1100 AE)

22 Kierrosluvun säätöpyörä

23 Käynnistyskytkin

24 Nollapistetasauksen merkki

25 Kiintoavain

26 Pyälletyt ruuvit (2 x)

27 Imuadapteri*

28 Imuletku ∅ 35 mm*

29 Kopiohylsy*

30 Suuntaisohjain

31 Ohjaintanko (2 x)

32 Keskitystappi

33 Keskitystapin siipiruuvi

34 Kaariohjain*

35 Ympyräjyrsin/ohjainkiskoadapteri**

36 Ympyräjyrsimen kahva**

37 Kiinnitysruuvi "Ympyräjyrsimen karkeasäätö" (2 x)*

38 Kiinnitysruuvi "Ympyräjyrsimen hienosäätö" (1 x)*

39 Ympyräjyrsimen hienosäätö*

40 Keskitysruuvi**

41 Vällilevy (kuuluu sarjaan "Ympyräjyrsin 2 609 200 143")**

42 Ohjainkisko**

** Lisälaite, voidaan käyttää vain erillisen suuntaisohjaimen 3 607 000 606 kanssa.

* Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen!

Asianmukainen käyttö

Laite on tarkoitettu urien, reunojen, profiilien ja pitkittäisreikien jyrsintään sekä kopiojyrsintään puuhun, muoviin ja kevytrakennusaineisiin tukevalla alustalla.

Alennetulla kierrosluvulla ja vastaavilla jyrsinterillä voidaan työstää myös ei-rautametallia.

Työturvallisuus

Vaaraton työskentely laitteella on mahdollinen ainoastaan luettuasi huolellisesti käyttö- ja turvaohjeet, sekä seuraamalla ohjeita tarkasti. Lisäksi tulee noudattaa oheen liitetyn vihkosen yleisiä turvaohjeita. Ennen ensimmäistä käyttöä sinun tulisi saada käytännön opastusta.

■Käytä suojalaseja ja kuulosuojaimia.
■Käytä tukevia jalkineita.
■Suojaa pitkät hiukset hiusverkolla. Työskentele vain hyvin istuvissa vaatteissa.
■Jos verkkojohto vahingoittuu tai katkeaa työn aikana ei johtoa saa koskettaa, vaan pistotulppa on välittömästi irrotettava pistorasiasta. Älä koskaan käytä laitetta, jos verkkojohto on viallinen.
■Liitä laitteet, joita käytetään ulkona, vikavirtasuojakytkimen (FI) kautta, jonka laukaisuvirta on korkeintaan 30 mA. Älä käytä laitetta sateessa tai kosteudessa.
■Tarkista aina, että verkkojohto kulkee koneesta poispäin.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen.

Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.

■ Tartu sähkötyökaluun ainoastaan eristetyistä kahvoista, jos työkalu saattaa osua piilossa olevaan johtoon tai omaan verkkojohtoon.

Kosketus jännitteisen johdon kanssa saattaa tehdä koneen metalliosat jännitteisiksi ja aikaansaada sähköiskun.

■Pidä työskentelyn aikana aina konetta kaksin käsin ja seiso tukevasti.

■ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tu- kevammin paikoillaan, kuin kädessä pidettynä.
■Vie vain käynnissä oleva kone työkappaletta vasten.
■Tarkista ennen käyttöönottoa, että jyrsintyökalu on tukevasti paikallaan.
■Älä koskaan jyrsi metalliesineitä, nauloja tai ruuveja.
■Pidä kädet loitolla pyörivästä jyrsinterästä.
■Vie kone työn päätyttyä ylempään lähtöasentoon painamalla kirstysvipua ja pysäytä se.
■Pysäytä aina kone, ennen kuin asetat sen pois käsistäsi ja odota, että koneen pyörintä lakkaa.
■Suojaa työkalu iskuilta ja kolhuilta.
- Älä koskaan anna lapsille lupaa käyttää ko-netta.
■Bosch takaa laitteen moitteettoman toiminnan ainoastaan, jos käytetään tälle laitteelle tarkoi-tettuja alkuperäisiä varaosia.

Jyrsintätyökalun asennus

Jyrsinterän valinta

Eri työstöjä ja käyttötarkoituksia varten löytyy jyrsinteriä mitä erilaisimmissa muodoissa ja laaduissa:

Suurtehopikateräksestä (HSS) tehdyt jyrsintätyökalut soveltuvat pehmeiden eineiden, kuten havupuun ja muovin työstön.

Jyrsintätyökalut, joissa on kovametallileikkuuterät (HM) soveltuvat erityisesti koville ja hioville aineille, kuten lehtipuu ja alumiini.

Käytä vain jyrsinteriä, joiden sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjäkäyntikierrosluku.

Jyrsinterän varren halkaisijan tulee vastata työkalunpitimen (kiristysleukaistukan) ilmoitettua halkaisijaa.

Saat kattavan Bosch-lisätarvikeohjelman alkuperäisiä jyrsintätyökaluja alan liikkeistä.

Jyrsinterän asennus (katso kuvaa A

■Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.
■Suojakäsineiden käyttö on suositeltavaa jyrsinteriä asennettaessa ja vaihdettaessa.

Käännä lastunsuojus 15 alas.

Paina karan lukituspainiketta 18 ja pidä se pai- nettuna. Kierrä tarvittaessa karaa käsin, kunnes se lukkiutuu.

■Käytä lukituspainiketta ainoastaan koneen seistessä.

Aseta jyrsinterä paikoilleen. Jyrsimen varsi täytyy työntää vähintään 20 mm (varren pituus) piti-meen.

Kiristä kytkinmutteri 17 kiintoavaimella 25 (avainväli 19). Päästä irti karan lukituspainike 18.

Käännä lastunsuojus 15 ylös.

Älä koskaan kiristä kiristysleukaistukkaa muttereineen, kun siinä ei ole jyrsinterää.

Pölynimu ja lastunpoisto

■Työssä syntyvä pöly saattaa olla terveydelle haitallinen, palava tai räjähdysaltis. Sopivat suojatoimenpiteet ovat välttämättömät.

Esimerkiksi: Monia pölyjä pidetään karsinogeenisina. Käytä soveltuvaa pölyn-/lastunimua ja pölynsuojanaamaria.

■Kevytmetallipöly voi syttyä palamaan tai räjäh-tää. Pidä aina työpaikka puhtaana, sillä aine-sekoitukset ovat erityisen vaarallisia.

Imuadapterin asennus (katso kuvaa B

Paina yhteen lastunsuojus 15 pohjalevyn pidikkeen kohdalla ja poista se.

Kiinnitä imuadapteri 27 molempia pyällettyjä ruuveja 26 käyttäen pohjalevyyn 12 ja liitä pölynimuri imuletkun 28 (lisätarvike) kautta.

Kiinnitä imuadapterin asennuksessa huomiota sen oikeaan asentoon!

35-mm-∅-imuletku 28 voidaan liittää suoraan imuadapteriin poistoimua varten.

Jotta aina voitaisiin taata paras mahdollinen lastujen poistoimu, tulee imuadapteri 27 puhdistaa säännöllisesti.

Laite voidaan liittää suoraan kaukokäynnistimellä varustetun Bosch-yleisimurin pistorasiaan. Pölynimuri käynnistyy automaattisesti konetta käynnistettäessä.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria imemään terveydelle poikkeuksellisen vaarallista, syöpää aiheuttavaa, kui- vaa pölyä.

Käyttöönotto

Tarkista verkkojännite: Virtalähteen jännitteen täytyy olla sama, kuin mallikilpeen merkitty. 230 V-merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Käynnistys ja pysäytys

Käynnistä laite painamalla ensin käynnistysvarmistinta 20 ja sen jälkeen käynnistyskytkintä 23 ja pitämällä se painettuna.

POF 1300 ACE: Lamppu valaisee jyrsintäaluetta.

Pysäytä laite irrottamalla ote käynnistyskytkimestä 23.

POF 1300 ACE: Lamppu sammuu hitaasti.

Kierrosluvun esivalinta

Voit asettaa tarvittavan kierrosluvun säätöpyörällä 22 (myös käytön aikana).

1 - 2 = alhainen kierrosluku

3 - 4 = keskisuuri kierrosluku

5 - 6 = suuri kierrosluku

Tarvittava kierrosluku on riippuvainen materiaa-lista ja se voidaan parhaiten määritellä kokeile-malla.

Jos käytät konetta pitkään pienellä kierrosluvulla, tulee sinun välillä jäähdyttää se käyttämällä sitä n. 3 minuuttia täydellä kierrosluvulla kuormitta-mattomana.

Kierroslukutaulukko

Materiaali Jyrsinterän ∅ Kierrosluku-portaat

Kova puu 4 – 10 mm 5–6(Pyökki) 12 – 20 mm 3–4
	22 – 40 mm 1–2
Pehmeä puu 4 – 10 mm 5–6(Mänty) 12 – 20 mm 3–6
	22 – 40 mm 1–3
Lastulevyt 4 – 10 mm 3–6
	12 – 20 mm 2–4
	22 – 40 mm 1–3
Muovit 4 – 15 mm 2–3
	16 – 40 mm 1–2
Alumiini	4 – 15 mm 1–2
	16 – 40 mm 1

Taulukossa olevat arvot ovat ohjearvoja. Tarvittava kierrosluku on riippuvainen työstettävästä materiaalista ja työn asettamista ehdoista, se tulee määrittää käytännön kokein.

Vakioelektroniikka (POF 1300 ACE)

Vakioelektroniikka pitää kierrosluvun lähes vakiona tyhjäkäynnissä ja kuormalla ja takaa täten tasaisen työtehon.

Jyrsintäsyvyyden asetus

Jyrsintäsyvyyttä voidaan työstä riippuen asettaa suoritettavaksi useissa portaissa.

Jyrsintäsyvyyden asetus saadaan suo-rittaa ainoastaan laitteen ollessa pois-kytkettynä.

Jyrsintäsyvyyden karkeasäätö

– Aseta kone työstettävälle työkappaleelle.

POF 1300 ACE: Aseta hienosäätövara keskelle hienosäädöllä 1, kiertämällä hienosäädön säätönuppia, kunnes koneen takana olevat merkit 24 asettuvat vastakkain osoitetulla tavalla.

Kierrä seuraavaksi asteikko 2 arvoon "0" (katso kuvaa C)

Aseta porrasvaste 11 pienimpään portaaseen; vaste lukkiutuu tuntuvasti.

POF 1100 AE: Kierrä porrasvasteen 21 ruuvit puoliksi sisään tai ulos.

Aseta porrasvaste 11 pienimpään portaaseen; vaste lukkiutuu tuntuvasti. Jos haluat hienosää-tää jyrsintäsyvyyttä, tulee sinun valita yksi kol-mesta portaasta, joka on varustettu ruuvilla 21.

POF 1100 AE/POF 1300 ACE:

• Avaa siipiruuvi 8 niin, että syvyydenrajoitin 6 liikkuu vapaasti.
  – Höllää kiristysvipua 3, kiertämällä sitä myötä-päivään, paina konetta hitaasti alaspäin, kun- nes jyrsinterä koskettaa työkappaleen pintaa. Lukitse laite kiertämällä kiristysvipua 3 vastapäivään.
• Paina syvyydenrajoitinta 6 alaspäin, kunnes se koskettaa porrasvastetta 11. Paina liukua 7 alaspäin ja aseta se nollaan "0".
• Aseta syvyydenrajoitin 6 halutulle jyrsintäsyvyydelle ja kiristä siipiruuvi 8. Tällöin on tärkeää, että liukua 7 ei enää säädetä.
• Höllää kirstysvipua 3 ja vi kone takaisin yläasentoon.

Jyrsintäsyvyyden suoritettu karkeasäätö tulisi tarkistaa käytännön kokeella ja tarvittaessa korjata.

Jyrsintäsyvyyden hienosäätö (POF 1300 ACE)

Koejyrsinnän jälkeen voidaan hienosäätö 1 (1 ja- koviiva = 0,1 mm/1 kierros = 2,0 mm) säätää lisää. Suurin mahdollinen säätö on yhtensä n. +/- 8 mm.

Esimerkki: Palauta kone yläasentoon ja mittaa jyrsityn uran syvyys (nimellinen = 10 mm; todellinen 9,8 mm).

– Nosta konetta ja asenna liukutalla 13 alle niin, että konetta voidaan laskea vapaasti alas jyrsinterän koskettamatta työkappaletta. Paina taas konetta alas, kunnes syvyydenrajoitin 6 koskettaa porrasvastetta 11.
- Säädä seuraavaksi asteikko 2 arvoon "0", ellei se jo ole siinä.
- Avaa siipiruuvi 8.
- Säädä jyrsintäsyvyys hienosäädöllä 1 0,2 mm/2 jakoviivaa (= ohje- ja todellisen arvon ero) myötäpäivään.
– Kiristä siipiruuvi 8 uudelleen.
- Siirrä kone takaisin ylä-asentoon ja tarkista taas jyrsintäsyvyys kokeilemalla uudelleen.

Jyrsintäsyvyyden asetuksen jälkeen ei syvyydenrajoittimessa sijaitsevaa indeksimerkkiä 7 enää tulisi muuttaa, jotta aina voitaisiin lukea kulloinkin asetettu jyrsintäsyvyys asteikolta 5.

Jyrsintäsyvyyden hienosäätö (POF 1100 AE)

Porrasvasteella 11 voidaan asettaa jopa kolme eri jyrsintäsyvyyttä. Asetus tehdään edellä selostetulla tavalla, sillä poikkeuksella, että porrasvasteen 21 ruuveja kiertämällä voidaan muuttaa vasteiden välinen korkeusero.

Porrasvasteen käyttö

a) Jakaminen useampaan työvaiheisiin

Jyrsintäsyvyyden ollessa suuri, on suositeltavaa suorittaa jyrsintä useassa työvaiheessa käyttäen pienempää lastunirrotusta. Porrasvasteen 11 avulla voidaan jyrsintä jakaa useampaan vaiheeseen.

Aseta haluttu jyrsintäsyvyys porrasvasteen syvimpään portaaseen. Tämän jälkeen valitaan ensimmäisille jyrsinnöille korkeammat portaat.

b) Erilaisten jyrsintäsyvyyksien asetus

Jos työkappaleen työstössä tarvitaan useita erilaisia jyrsintäsyvyyksiä, voidaan myös nämä asettaa porrasvasteen 11 avulla.

Työskentelyohjeita

Jyrsintäsuunta

Jyrsinnän tulee aina tapahtua jyrsinterän kiertosuuntaa vasten (vastajyrsintä).

Jyrsittäessä jyrsinterän kiertosuuntaan (myötäjyrsintä), saattaa yläjyrsin riistäytyä käyttäjän käsistä.

Jyrsintä

Aseta jyrsintäsyvyys edellä selostetulla tavalla.

Aseta kone työkappaleen päälle ja käynnistä se.

Höllää kirstysvipua 3 kiertämällä sitä myötäpäivään ja paina konetta hitaasti alaspäin, kunnes se tukee syvyydenrajoittimeen 6. Lukitse laite kiertämällä kirstysvipua 3 vastapäivään. Suorita jyrsintä tasaista syöttöä käyttäen.

Siirrä jyrsinnän jälkeen kone yläasentoon ja py- säytä se.

Jyrsintä kopiohylsyn kanssa

Kopiohylsyn 29 avulla voidaan siirtää muotoja piirustuksista tai mallineista työkappaleeseen.

Kopiohylsyn 29 asennus (katso kuvaa D

Asenna kopiohylsy 29 liukutallan 13 alapuolelle käyttämällä lukitusvipua 10. Ohjausnokkien tulee tällöin lukkiutua tuntuvasti kopiohylsyn aukkoihin.

Jyrsintä (katso kuvaa E

Valitse jyrsinterä, jonka ∅ on pienempi kuin kopiohylsyn sisä-∅.

Aseta laitteen kopiohylsy 29 mallinetta vasten. Höllää kirstysvipua 3, kiertämällä sitä myötäpäivään ja paina konetta hitaasti alaspäin, kunnes asetettu jyrsintäsyvyys on saavutettu.

Kuljeta kone kopiohylsyineen sivuttain kevyesti painaen mallinetta pitkin.

Ohje: Kopiohylsyn ulkonevan korkeuden takia, tulee mallineen olla vähintään 8 mm paksu.

Jyrsintä ohjainlistaa käyttäen (katso kuvaa F

Kiinnitä sopiva ohjainlista kiinnityslaitteella (ruu-vipuristimella) työkappaleeseen.

Ohjaa liukutallan tasattu sivu ohjainlistaa pitkin.

Ota huomioon syöttösuunnan suhteen:

Jotta koneen "karkaaminen" ohjainlistasta estettäisiin on tärkeää, että kone ohjataan osoitetulla tavalla.

Reuna- tai muotojyrsintä

Reuna- tai muotojyrsinnässä ilman suuntaisoh-jainta tulee jyrsintätyökalu varustaa ohjaintapilla tai kuulalaakerilla.

Kuljeta kone sivuttain työkappaleeseen ja jyrsi, kunnes jyrsintätyökalun ohjaintappi tai kuulalaakeri nojaa työstettävän kappaleen reunaan. Kuljeta konetta kaksin käsin pitkin työkappaleen reunaa, huomioiden kohtisuoraa asentoa. Liian voimakas paine saattaa vaurioittaa työkappaleen reunaa.

Jyrsintä suuntaisohjainta käyttäen (Lisätarvikkeet – katso kuvat G) H

Työnnä suuntaisohjain 30 ohjaintankoineen 31 pohjalevyyn 12 ja kiristä se tarvittavaa mittaa vastaavaan kohtaan siipiruuveilla 16.

Kuljeta kone tasaisella syötöllä ja suuntaisoh-jainta 30 sivuttain painaen pitkin työkappaleen reunaa.

Ympyräkaarien jyrsintä (katso kuvat I) K

Käännä suuntaisohjain 30 (vastepinnat osoittavat ylöspäin) ja työnnä se ohjaintankoineen pohjalevyyn 12. Kierrä keskitystappi 32 siipiruu-villa 33 suuntaisohjaimen reiän läpi.

Paina keskitystappi ympyräkaaren merkittyyn keskipisteeseen ja kuljeta konetta tasaisesti syöttäen työkappaleen pinnassa.

Jyrsintä kaariohjaimella (katso kuvat L) M

Työnnä suuntaisohjain 30 ohjaintankoineen 31 pohjalevyyn 12. Kiinnitä kaariohjain asennettuine ohjainrullineen 34 suuntaisohjaimeen 30.

Kuljeta kone kevyesti sivuttain painaen pitkin työkappaleen reunaa.

Jyrsintä ympyräjyrsimen kanssa (Lisätarvikkeet – katso kuvaa N

Ympyränmuotoisiin jyrsintätöihin tulee käyttää ympyräjyrsintä/ohjainkiskoadapteria 35 (lisätar-vike).

Asenna ympyräjyrsin kuvan osoittamalla tavalla.

Kierrä ruuvi 40 kierteeseen. Aseta ruuvin kärki jyrsittävän ympyräkaaren keskipisteeseen ja tarkista, että se kiinnittyy työkappaleen pintaan.

Aseta halutun kaaren säde karkeasti siirtämällä ympyräjyrsintä ja kirstämällä kiinnitysruuvit 37 ja 38.

Hienosäädöllä 39 voidaan ympyräjyrsin jälkisää-tää siipiruuvin 37 avaamisen jälkeen (1 jakoväli = 0,1 mm/1 kierros = 2,0 mm).

Ohjaa konetta työkappaleen yli oikeaa kahvaa 19 ja lisäkahvaa 36 käyttäen.

Jyrsintä ohjainkiskon kanssa (Lisätarvikkeet – katso kuvaa

Työskenneltäessä ohjainkiskon 42 kanssa tarvitaan aina ohjainadapteria 35 (lisätarvike).

Ohjainkiskon 42 (lisätarvike) avulla voidaan suo-rittaa suoraviivaisia jyrsintöjä.

Tällöin on aina käytettävä välilevyä 41 (lisätar-vike) korkeuseron tasoittamiseksi.

Asenne ohjainkiskoadapteri 35 ohjaintankoi- neen 31.

Aseta ohjainkisko työkappaleen päälle ja kiinnitä se sopivin kiinnityslaittein (esim. ruuvipuristimilla).

Aseta kone ohjainkiskoadaptereineen 35 ohjainkiskolle.

Huolto ja puhdistus

■Irrota pistotulppa pistorasiasta ennen kaik-kia laitteeseen kohdistuvia töitä.

■Pidä aina laite ja tuuletusaukot puhtaina voidaksesi työskennellä hyvin ja turvallisesti.

Tämä laite on suunniteltu, valmistettu ja testattu erittäin huolellisesti. Mikäli siinä siitä huolimatta il- menee jokin vika, anna vain Bosch-huoltoliikkeen suorittaa tarvittavat korjaukset.

Ilmoita ehdottomasti laitteen 10-numeroinen tilausnumero kaikissa kyselyissä ja varaosatila- uksissa!

Ympäristönsuojelu

Raaka-aineen uusiokäyttö jätehuollon ase-masta

Laite, tarvikkeet ja pakkaus tulisi hävittää ympäristöystävällisesti toimittamalla ne kierrätykseen.

Nämä käyttöohjeet on valmistettu kloorittomasti valkaistusta uusiopaperista.

Lajipuhdasta kierrättämistä varten muoviosissa on merkinnät.

Melu-/tärinätieto

Mitta-arvot määritetty EN 60 745 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 95 dB (A); äänen tehotaso 106 dB (A). Mittausepävarmuus K = 3 dB.

Käytä kuulosuojaimia!

Tyypillisesti käsivarren tärinä on alle 2,5 m/s ^2 .

Huolto ja asiakasneuvonta

Räjähdyspiirustuksia ja tietoja varaosista löydät osoitteesta:

www.bosch-pt.com

Bosch-keskushuolto

Pakkalantie 21A

01510 Vantaa

① +358 (0)9 / 43 59 - 91

Faksi ....+358 (0)9 / 8 70 23 18

CE Yhdenmukaisuusvakuutus

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 60 745 seuraavien direktiivien määräysten mukaisesti: 89/336/ETY, 98/37/EY.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Pidätämme oikeuden muutoksiin
