| Ürün Tipi | Freze (yönlendirici) |
| Marka | Bosch |
| Model | POF 1100 AE |
| Nominal Giriş Gücü | 1100 W |
| Çıkış Gücü | 550 W |
| Boşta Devir | 11 000 – 28 000 dev/dak |
| Elektronik Sabit Hız | Hayır |
| Hız Ön Seçimi | Evet, tekerlek ile (6 kademe) |
| Uç Bağlantısı | 6/8 mm ve 1/4" sıkma somunu |
| Freze Tablası Kursu | 55 mm |
| Kablosuz Ağırlık | 3,0 kg |
| Koruma Sınıfı | II (çift yalıtım) |
| Besleme Gerilimi | 230/240 V (220 V uyumlu) |
| Mil Kilidi | Evet |
| Çalıştırma Kilidi | Evet (güvenlik) |
| Derinlik Sınırlayıcı | Evet, kaba ve hassas ayar (3 seviye) |
| Kopyalama Bileziği | Evet (aksesuar) |
| Paralel Dayanak | Evet (aksesuar) |
| Toz Emme Adaptörü | Evet (35 mm çap) |
| Ses Seviyesi (basınç) | 95 dB(A) |
| Ses Seviyesi (güç) | 106 dB(A) |
| Titreşim (ön kol) | < 2,5 m/s² |
Sık sorulan sorular - POF 1100 AE BOSCH
Kullanıcıların soruları hakkında POF 1100 AE BOSCH
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Yönlendirici PDF formatında ücretsiz! Kılavuzunuzu bulun POF 1100 AE - BOSCH ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. POF 1100 AE markasının BOSCH.
KULLANIM KILAVUZU POF 1100 AE BOSCH
| Sipariş no. 0 603 26A 0.. 0 603 26C 7.. | |||
| Anma giriş gücü* [W] 1 100 1 300 | |||
| Çıkış gücü [W] 550 650 | |||
| Boştaki devir sayısı | [/dak] | 11 000–28 000 | 11 000–28 000 |
| Sabit elektronik | - | ● | |
| Devir sayısı ön seçimi ● | ● | ||
| Toz emme ● | ● | ||
| Uç girişi | [mm] | 6/8 | 6/8 |
| 1/4" | 1/4" | ||
| Freze stroku | [mm] | 55 | 55 |
| Ağırlığı, şebeke kablosu olmadan, yak. | [kg] | 3,0 | 3,0 |
| Koruma sınıfı | ☐ / II | ☐ / II | |
Lütfen aletinizin sipariş numarasına dikkat edin. Aletlerin ticari kodları değişik olabilir.
* Bu veriler, [U] 230/240 V'luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve değişik ülkelere özgü tiplerde bu veriler değişebilir.
Aletin elemanları
Aletin elemanlarının numaraları grafik sayfasında gösterilen alete aittir.
1 Freze derinliği hassas ayar düğmesi (POF 1300 ACE)
2 Freze derinliği hassas ayar skalası (POF 1300 ACE)
3 Germe kolu
4 Sol tutamak
5 Freze derinliği kaba ayar skalası
6 Derinlik mesnedi
7 İndeks işaretli sürgü
8 Derinlik mesnedi kelebek vidası
9 Koruyucu manşet
10 Kopyalama kovanı boşa alma kolu
11 Kademeli dayamak
12 Taban levhası
13 Kayıcı levha
14 Freze*
15 Talaş koruma tertibatı
16 Kılavuz kol sabitleme vidası
17 Pensetli başlık somunu
18 Mil kilitleme düğmesi
19 Sağ tutamak (açma/kapama şalterli 23)
20 Kapama emniyeti
21 Kademe mesnedi vidaları (POF 1100 AE)
22 Devir sayısı ayar düğmesi
23 Açma/kapama şalteri
26 Tırtıllı başlı vida (2 x)
27 Emme adaptörü*
28 Emme hortumu ∅ 35 mm*
29 Kopyalama kovani*
30 Paralellik mesnedi
31 Kilavuz kol (2 x)
32 Merkezleme pimi
33 Merkezleme pimi kelebek vidası
34 Kavisli freze dayamağı*
35 Freze pergeli/Kılavuz kızak adaptörü**
36 Freze pergeli tutamağı**
37 "Freze pergeli kaba ayari" sabitleme vidası (2 x)*
38 "Freze pergeli hassas ayari" sabitleme vidası (1 x)*
39 Freze pergeli hassas ayar düğmesi*
40 Merkezleme vidası**
41 Ara levhası (set olarak teslim edildiğinde "Freze pergeli 2 609 200 143" dahil)**
42 Kılavuz kızak**
** Aksesusar, sadece ayrı paralellik mesnedi 3 607 000 606 ile kullanılabilir.
* Kullanım kılavuzunda tanımlanan ve şekilleri gösterilen akesuarın mutlaka teslimat kapsamında bulunması gerekmez!

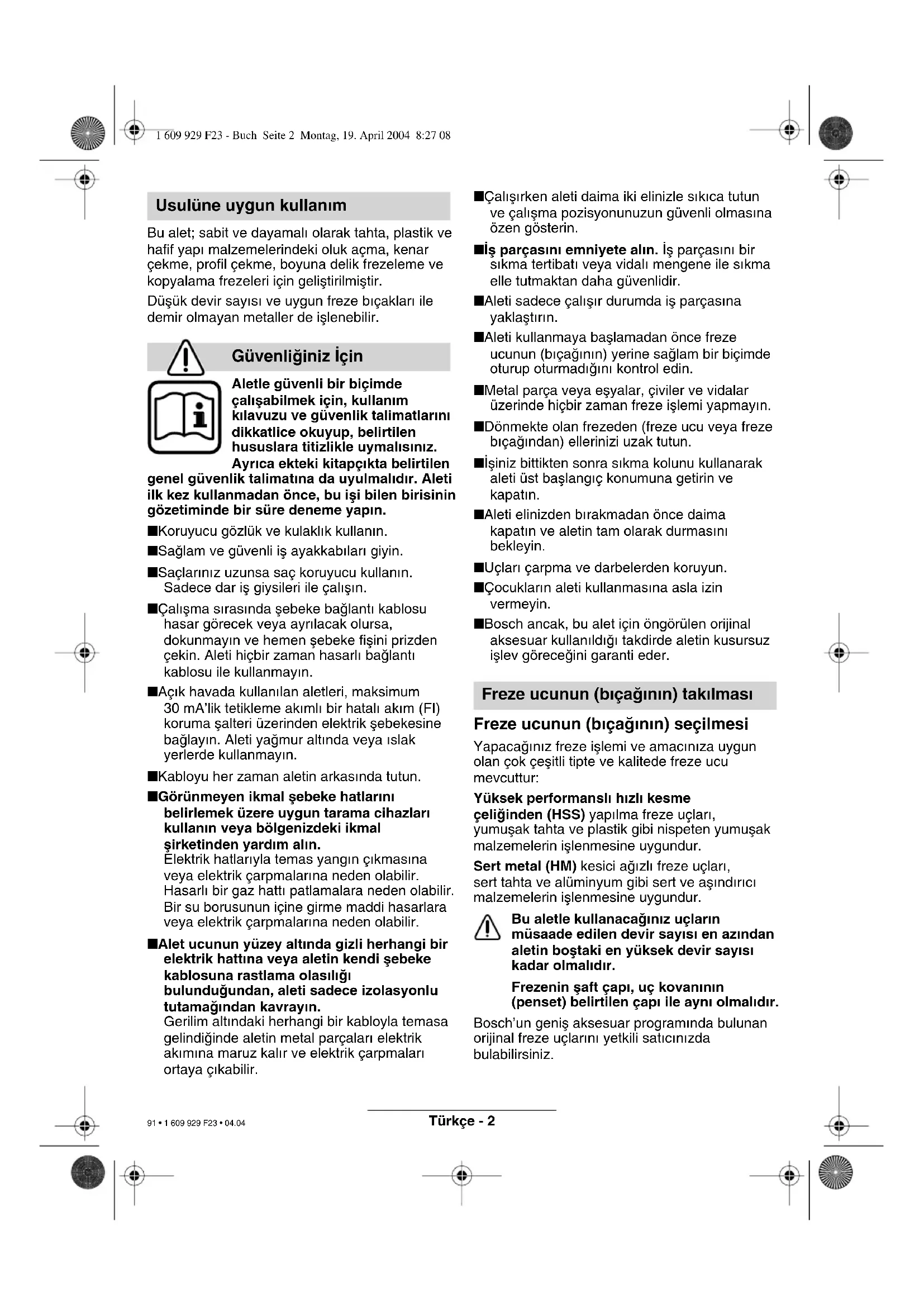

Usulüne uygun kullanım
Bu alet; sabit ve dayamalı olarak tahta, plastik ve hafif yapı malzemelerindeki oluk açma, kenar çekme, profil çekme, boyuna delik frezeleme ve kopyalama frezeleri için geliştirilmiştir.
Düşük devir sayısı ve uygun freze bileçakları ile demir olmayan metaller de işlenebilir.
Güvenliğiniz İçin
Aletle güvenli bir biçimde çalışabilmek için, kullanım kılavuzu ve güvenlik talimatlarını dikkatlice okuyup, belirtilen hususlara titizlikle uymalısınız.
Ayrıca ekteki kitapçıkta belirtilen
genel güvenlik talimatına da uyulmalıdır. Aleti ilk kez kullanmadan önce, bu işi bilen birisinin gözetiminde bir süre deneme yapın.
■Koruyucu gözlük ve kulaklık kullanın.
■Sağlam ve güvenli iş ayakkabıları giyin.
■Saçlarınız uzunsa saç koruyucu kullanın. Sadece dar iş giysileri ile çalışın.
Çalışma sırasında şebeke bağlantı kablosu hasar görecek veya ayrılacak olursa, dokunmayın ve hemen şebeke fişini prizden çekin. Aleti hiçbir zaman hasarlı bağlantı kablosu ile kullanmayın.
■Açık havada kullanılan aletleri, maksimum 30 mA'lik tetikleme akımlı bir hatalı akım (FI) koruma şalteri üzerinden elektrik şebekesine bağlayın. Aleti yağmur altında veya ıslak yerlerde kullanmayın.
■Kabloyu her zaman aletin arkasında tutun.
Görünmeyen ikmal şebeke hatlarını belirlemek üzere uygun tarama cihazları kullanın veya bölgenizdeki ikmal şirketinden yardım alın.
Elektrik hatlarıyla temas yangın çıkmasına veya elektrik çarpmalarına neden olabilir. Hasarlı bir gaz hattı patlamalara neden olabilir. Bir su borusunun içine girme maddi hasarlara veya elektrik çarpmalarına neden olabilir.
■Alet ucunun yüzey altında gizli herhangi bir elektrik hattına veya aletin kendi şebeke kablosuna rastlama olasılığı bulunduğundan, aleti sadece izolasyonlu tutamağından kavrayın.
Gerilim altındaki herhangi bir kabloyla temasa gelindiğinde aletin metal parçaları elektrik akımına maruz kalır ve elektrik çarpmaları ortaya çıkabilir.
■Çalışırken aleti daima iki elinizle sıkıca tutun ve çalışma pozisyonunuzun güvenli olmasına özen gösterin.
■iş parçasını emniyete alın. İş parçasını bir sıkma tertibatı veya vidalı mengene ile sıkma elle tutmaktan daha güvenlidir.
■Aleti sadece çalışır durumda iş parçasına yaklaştırın.
■Aleti kullanmaya başlamadan önce freze ucunun (biçağının) yerine sağlam bir biçimde oturup oturmadığını kontrol edin.
■Metal parça veya eşyalar, çiviler ve vidalar üzerinde hiçbir zaman freze işlemi yapmayın.
■Dönmekte olan frezeden (freze ucu veya freze bıçağından) ellerinizi uzak tutun.
■İşiniz bittikten sonra sıkma kolunu kullanarak aleti üst başlangıç konumuna getirin ve kapatın.
■Aleti elinizden bırakmadan önce daima kapatın ve aletin tam olarak durmasını bekleyin.
■Uçları çarpma ve darbelerden koruyun.
■Çocukların aleti kullanmasına asla izin vermeyin.
■Bosch ancak, bu alet için öngörülen orijinal aksesuar kullanıldığı takdirde aletin kusursuz işlev göreceğini garanti eder.
Freze ucunun (bıçağının) takılması
Freze ucunun (bıçağının) seçilmesi
Yapacağınız freze işlemi ve amacınıza uygun olan çok çeşitli tipte ve kalitede freze ucu mevcuttur:
Yüksek performanslı hızlı kesme çeliğinden (HSS) yapılma freze uçları, yumuşak tahta ve plastik gibi nispeten yumuşak malzemelerin işlenmesine uygundur.
Sert metal (HM) kesici ağızlı freze uçları, sert tahta ve alüminyum gibi sert ve aşındırıcı malzemelerin işlenmesine uygundur.
Bu aletle kullanacağını uçların müsaade edilen devir sayısı en azından aletin boştaki en yüksek devir sayısı kadar olmalıdır.
Frezenin şaft çapı, uç kovanının (penset) belirtilen çapı ile aynı olmalıdır.
Bosch'un geniş aksesuar programında bulunan orijinal freze uçlarını yetkili satıcınızda bulabilirsiniz.
Freze ucunun takılması (Şekil Aa bakınız)
■Aletin kendinde bir çalışma yapmadan önce şebeke fişini prizden çekin.
■Freze uçlarını takar ve değiştirirken koruyucu eldiven kullanmanızı öneririz.
Talaş koruma tertibatını 15 aşağı katlayın.
Mil kilitleme düğmesine 18 basın ve bu durumda tutun. Gerekiyorsa kilitleme kavrama yapıncaya kadar mili elle çevirin.
■Kilitleme düğmesine sadece alet dururken basın.
Freze ucunu yerine yerleştirin. Freze şaftı en azından 20 mm (şaft uzunluğu) içeri itilebilmelidir.
Başlık somununu 17 çatal anahtarla 25 (SW 19) sıkın. Mil kilitleme düğmesini 18 bırakın.
Talaş koruma tertibatını 15 yukarı katlayın.
Eğer freze ucu takılı değilse, hiçbir zaman penseti sıkmayın.
Toz ve talaş emme
■ Çalışma sırasında ortaya çıkan tozlar sağlığa zararlı, yanıcı veya patlayıcı olabilir. Çalışırken uygun koruma önlemleri almak gerekir.
Ornek: Bazı tozlar kanserojen sayılır.
Bu nedenle uygun toz ve talaş emme donanımı kullanın ve koruyucu maske takın.
■Hafif metal tozları yanabilir veya patlayabilir. Malzeme karışımları bazı durumlarda çok tehlikeli olduğundan çalışma yerinizi daima temiz tutun.
Emme adaptörünün takılması (Şekil B e bakınız)
Taban levhası tutucusundaki talaş emniyetini 15 iki taraftan içeri bastırın ve çıkarın.
Emme adaptörünü 27 tırtıllı başlı iki vida 26 ile taban levhasına 12 tespit edin ve elektrik süpürgesini emme hortumu 28 (aksesuar) yardımı ile alete bağlayın.
Emme adaptörünü monte ederken doğru konumda olmasına dikkat edin!
Emme yaptırmak için 35 mm çaplı emme hortumu 28 direkt olarak emme adaptörüne bağlanabilir.
Talaşın daima optimal düzeyde emilmesini güvenceye almak için, emme adaptörünü 27 düzenli olarak temizleyin.
Bu alet, uzaktan kumandalı bir Bosch çok amaçlı elektrik süpürgesinin prizine direkt olarak bağlanabilir. Alet çalıştırılınca elektrik süpürgesi de otomatik olarak çalışır.
Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.
Özellikle sağlığa zararlı, kanserojen, kuru tozların emilmesi için özel elektrik süpürgesi kullanılmalıdır.
Çalıştırma
Sebeke gerilimine dikkat edin: Akım kaynağının gerilimi, aletin tip etiketi üzerindeki verilere uygun olmalıdır. Etiketi üzerinde 230 V yazan aletler 220 V ile de çalıştırılabilir.
Açma/kapama
Aleti çalıştırmak için önce kapama emniyetine 20 basın ve daha sonra açma/kapama şalterine 23 basın ve şalteri basılı olarak tutun.
POF 1300 ACE: Bir lamba freze yapılan alanı aydınlatır.
Aleti kapatmak için açma/kapama şalterini 23 bırakın.
POF 1300 ACE: Lamba yavaş yavaş söner.
Devir sayısı ön seçimi
Ayar düğmesi 22 ile yapılan iş için gerekli olan devir sayısı (alet çalışır durumda iken de) önceden seçilerek ayarlanabilir.
1 - 2 = düşük devir sayısı
3 - 4 = orta devir sayısı
5 - 6 = üksek devir sayısı
Gerekli devir sayısı işlenen malzemeye bağlı olup, en doğru olarak deneme yoluyla belirlenir.
Düşük devir sayısı ile uzun süre çalıştıktan sonra aleti soğutmak için boşta en yüksek devir sayısı ile yaklaşık 3 dakika çalıştırın.
Devir sayısı tablosu
Malzeme Freze çapı Devir sayısı
kademeleri
| Sert tahta 4 – 10 mm 5 – 6(Kayın) 12 – 20 mm 3 – 422 – 40 mm 1 – 2 |
| Yumuşak tahta 4 – 10 mm 5 – 6(Çam) 12 – 20 mm 3 – 6 |
| 22 - 40 mm | 1 - 3 |
| Yonga levhalar 4 – 10 mm 3 – 6 |
| 12 – 20 mm 2 – 4 |
| 22 – 40 mm 1 – 3 |
| Plastikler 4 – 15 mm 2 – 3 |
| 16 – 40 mm 1 – 2 |
| Alüminyum 4 – 15 mm 1 – 2 |
| 16 – 40 mm 1 |
Tabloda görülen değerler referans değerlerdir. Gerekli olan devir sayısı işlenen malzemeye ve çalışma koşullarına bağlı olup, en iyi biçimde deneyerek belirlenebilir.
Sabit elektronik (POF 1300 ACE)
Sabit elektronik sistemi aletin devir sayısını boşta ve yükte hemen hemen sabit olarak tutar ve her zaman aynı çalışma performansını güvenceye alır.
Freze derinliğinin ayarlanması
Freze derinliği yapılan işe göre kademeler halinde önceden ayarlanabilir.
Freze derinliği ayarını sadece alet kapalı iken yapın.
Freze derinliği kaba ayarı
– Aleti iş parçası üzerine yerleştirin.
POF 1300 ACE: Hassas ayar düğmesi 1 yardımı ile hassas ayar aralığını ortaya getirin; bunu yapmak için hassas ayar düğmesini, aletin arka tarafındani işaretle 24 birbirine denk gelinceye kadar çevirin.
Daha sonra skalayı 2, "0'a" çevirin (Şekil Ce bakınız).
Kademeli dayamağı 11 en düşük kademeye getirin; dayamak hissedilir biçimde kavrama yapar.
POF 1100 AE: Kademe mesnedi 21 yarı yarıya içeri veya dışarı çevirin.
Kademeli dayamağı 11 en düşük kademeye getirin; dayamak hissedilir biçimde kavrama yapar. Freze derinliğinin ayarını hassas yapmak istiyorsanız, vida 21 ile donatılmış 3 kademeden birini seçin.
POF 1100 AE/POF 1300 ACE:
– Derinlik mesnedi 6 serbest hareket edebilecek ölçüde kelebek vidayı 8 gevşetin.
– Sıkma (germe) kolunu 3 saat hareket yönünde çevirerek gevşetin ve aleti freze iş parçası yüzeyine temas edinceye kadar yavaşça aşağı bastırın. Sıkma kolunu 3 saat hareket yönünün tersine çevirmek suretiyle aleti kilitleyin.
- Kademeli dayamak 11 üzerine oturuncaya kadar derinlik mesnedini 6 aşağı bastırın. Sürgüyü 7 aşağı bastırın ve "0'a" getirin.
- Derinlik mesnedini 6 istediğiniz freze derinliğine ayarlayın ve kelebek vidayı 8 sıkın. Burada önemli olan sürgünün 7 artık hareket edememesidir.
– Sıkama kolunu 3 gevşetin ve aletin yukarı kaldırın.
Freze derinliğinin kaba ayarını deneme yoluyla kontrol edin ve gerekiyorsa düzeltin.
Freze derinliği hassas ayarı (POF 1300 ACE)
Bir deneme freze işlemi yapıldıktan sonra hassas ayar düğmesinin 1 çevrilmesi yoluyla (1 taksimat çizgisi = 0,1 mm/1 tur = 2,0 mm) hassas ayarlama yeniden düzeltilip değiştirilebilir. Maksimum ayar yolu toplam olarak +/- 8 mm'ir.
Örnek: Aleti yukarı kaldırın ve frezelenmiş oluk derinliğini ölçün (gerekli olan = 10,0 mm; ölçülen = 9,8 mm).
– Aleti yukarı kaldırın ve kayıcı levhayı 13 öyle yerleştirin ki, alet rahatça indirilebilsin ve freze ucu iş parçasına temas etmesin. Derinlik mesnedi 6 kademeli dayamak 11 üzerine oturuncaya kadar aleti tekrar aşağı bastırın.
– Daha sonra, eğer henüz yapmadıysanız, skalayı 2, "0'a" çevirin.
- Kelebek vidayı 8 gevşetin.
– Hassas ayar düğmesi 1 saat hareket yönünde çevrilerek freze derinliği 0,2 mm/2 Kısmi çizgiler (= gerekli ve gerçek değer arasındaki fark) ayarlanabilir.
- Kelebek vidayı 8 tekrar sıkın.
– Aleti yukarı kaldırın ve freze derinliğini bir kez daha deneyerek kontrol edin.
Freze derinliği ayarlandıktan sonra, derinlik mesnedi üzerindeki indeks işareti 7 artık değişmemelidir ki, ayarlanmış bulunan freze derinliği skala 5 üzerinde okunabilsin.
Freze derinliği hassas ayarı (POF 1100 AE)
Kademe mesnedi 11 ile üç farklı freze derinliği ayarlanabilir. Bu ayarlama işlemi de daha önce açıklandığı gibi yapılır, aradaki fark, kademe mesnedi 21 vidalarının çevrilmesi ile mesnetlerin yükseklik farkı birbirine göre değiştirilir.
Kademeli dayamağın kullanılması
a) iş aşamalarına ayrılma
Büyük freze derinliklerinde, düşük talaş kalınlıklarıyla çok sayıda freze işleminin yapılmasında yarar vardır. Kademeli dayamak 11 yardımı ile freze işlemi çok sayıda kademeye bölünebilir.
İstediğiniz freze derinliğini kademeli dayamağın en düşük kademesine ayarlayın. Daha sonra ilk talaş kaldırma işlemi için daha yüksek kademeleri seçin.
b) Farklı freze derinliklerinin önceden ayarlanması
Bir iş parçasının işlenmesi sırasında birbirinden farklı çok sayıda freze derinliği gerekiyorsa, yine bunlar da kademeli dayamak 11 yardımı ile önceden ayarlanabilir.
Çalışırken dikkat edilecek hususlar
Freze yönü
Freze işlemi daima frezenin dönüş yönünün tersinde olmalıdır.
Frezenin dönüş yönüyle aynı yönde freze işlemi yapılacak olursa, dik freze kullanıcıının elinden kaçabilir.
Freze işlemi
Freze derinliğini yukarıda açıklandığı gibi ayarlayın.
Aleti iş parçası üzerine yerleştirin ve çalıştırın.
Sıkma kolunu 3 saat hareket yönünde çevirerek gevşetin ve aleti derinlik mesnedi 6 yüzeye oturuncaya kadar yavaşça aşağı bastırın. Sıkma kolunu 3 saat hareket yönünün tersine çevirmek suretiyle aleti kilitleyin. Freze işlemini düzenli ve eşit itme kuvveti ile gerçekleştirin.
Freze işlemi bitince aleti yukarı kaldırın ve kapatın.
Kopyalama kovanı ile freze
Kopyalama kovanı 29 yardımı ile kenar veya şablonlar iş parçası üzerine aktarılabilir.
Kopyalama kovanının 29 yerleştirilmesi (Şekil De bakınız)
Kilitleme koluna 10 basmak suretiyle kopyalama kovanını 29 kayıcı levhanın 13 alt tarafına yerleştirin. Bu sırada kodlu tırnaklar kopyalama kovanının girintilerini kavramalıdır.
Freze işlemi (Şekil Ee bakınız)
Çapı kopyalama kovanının çapından küçük freze ucu seçin.
Aleti kopyalama kovanı 29 ile birlikte şablon üzerine yatırım. Sıkma kolunu 3 saat hareket yönünde gevşetin ve aleti, ayarlanmış bulunan freze derinliğine ulaşıncaya kadar yavaşça iş parçasına doğru indirin.
Kopyalama kovanı biraz yukarıda kalacak biçimde aleti yandan hafifçe bastırarak şablon boyunca hareket ettirin.
Açıklama: Kopyalama kovanı yüksekliği daha fazla olduğu için şablon kalınlığının en azından 8 mm olması gerekir.
Dayamak yardımı ile freze (Şekil F e bakınız)
Yaptığınız işe uygun dayamağı yine uygun bir germe tertibatı (örneğin bir işkence ile) iş parçasına tespit edin.
Kayıcı levhanın düz tarafından dayamak boyunca hareket ettirin.
İtme yönüne dikkat edin:
Aletin dayamaktan "kaçmasını" önlemek için aleti şekilde gösterildiği gibi hareket ettirmeniz çok önemlidir.
Köşe ve kalıpların frezesi
Paralellik mesnedi olmadan kenarların ve kalıpların frezelenme işlemlerinde freze ucunun bir kılavuz zívana veya bilyeli rulmanla donatılmış olması gerekir.
Aleti yan taraftan iş parçasına yaklaştırın ve freze ucunun kılavuz zıvanası veya rulmanı iş parçasının kenarına dayanıncaya kadar frezeleyin. Aleti iki elinizle iş parçası kenarında hareket ettirin ve açısal değişiklik yapmayın. Fazla bastırma iş parçasının kenarında hasara neden olabilir.
Paralellik mesnedi ile freze (Aksesuar – Şekillere bakınız G) H
Paralellik mesnedini 30 kılavuz kollarlar 31 birlikte taban levhasına 12 itin ve kelebek vidalarla 16 gerekli ölçüye göre sıkın.
Aleti, düzgün ve eşit tempo ile ve paralellik mesnedine 30 yandan bastırarak iş parçası kenarı boyunca hareket ettirin.
Dairesel frezeleme (Şekillere bakınız I) K
Paralellik mesnedini 30 çevirin (dayama yüzeyi yukarı göstermelidir) ve kılavuz kollarla taban levhasına 12 sürün. Merkezleme pimini 32 kelebek vida 33 ile paralellik mesnedi deliğine vidalayın.
Merkezleme pimini dairesel kavisin işaretlenmiş merkezine takın ve aleti uygun tempo ile iş parçası üzerinde hareket ettirin.
Kavisli freze dayamağı ile freze (Şekillere bakınız L) M
Paralellik mesnedini 30 kılavuz kollarlar 31 birlikte taban levhasına 12 itin. Üzerine kılavuz makara 34 monte edilmiş kavis mesnedini paralellik mesnedine 30 tespit edin.
Aleti yan taraftan hafifçe bastırarak iş parçası kenarınca hareket ettirin.
Freze pergeli ile freze (Aksesuar – Şekil Nye bakınız)
Dairesel freze işleri için freze pergeli/kılavuz ray adaptörü 35 (aksesuar) kullanın.
Freze pergelini şekilde gösterildiği gibi takın.
Vidayı 40 diş içine vidalayın. Vidanın ucunu frezelenecek dairenin merkezine yerleştirin ve bu sırada iş parçası yüzeyini kavramasına dikkat edin.
İstediğiniz daire çapını freze pergelini itmek suretiyle önce kabaca ayarlayın ve sonra sabitleme vidalarını 37 ve 38 iyice sıkın.
Hassas ayar düğmesi 39 yardımı ile, kelebek vida 37 gevşetildikten sonra freze pergeli ayarı değiştirilebilir (1 taksimat çizgisi = 0,1 mm / 1 tur = 2,0 mm).
Aleti, sağ tutamak 19 ve ilave sapla 36 iş parçası üzerinde hareket ettirin.
Kılavuz rayla freze (Aksesuar – Şekilova bakınız)
Kılavuz kızakla 42 çalışırken genelde kılavuz adaptör 35 (aksesuar) kullanılması gerekir.
Kılavuz ray 42 (aksesuar) yardımı ile düz çizgisel freze işlemleri yapılır.
Bu işlem sırasında yükseklik farklarını ortadan kaldırmak için daima ara levhasını 41 (aksesuar) kullanın.
Kılavuz ray adaptörü 35 ile birlikte kılavuz kolun 31 takılması.
Kılavuz rayı iş parçası üzerine yerleştirin ve uygun bir sıkma tertibatı ile (örneğin bir işkence ile) takın.
Aleti, kılavuz ray adaptörü 35 ile birlikte kılavuz ray üzerine yerleştirin.
Bakım ve temizlik
■Aletin kendinde bir çalışma yapmadan önce şebeke fişini prizden çekin.
■İyi ve güvenli çalışabilmek için aleti ve havalandırma aralıklarını daima temiz tutun.
Titiz üretim ve test yöntemlerine rağmen alet arıza yapacak olursa, onarım, Bosch elektrikli el aletleri için yetkili bir servise yaptırılmalıdır.
Bütün başvuru ve yedek parça siparişlerinizde lütfen aletin 10 haneli sipariş numarasını mutlaka belirtin!
Tamir Servisi
Dağınık görünüş ve yedek parçalara ilişkin bilgileri aşağıdaki sayfada bulabilirsiniz: www.bosch-pt.com
Çöp tasfiyesi yerine hammadde kazanımı
Alet, aksesuar ve ambalaj çevre koruma hükümlerine uygun bir yeniden değerlendirme işlemine tabi tutulmalıdır.
Bu kullanım talimatı da, klor kullanılmadan ağıartılmış, yeniden dönüşümlü kâğıda basılmıştır.
Değişik malzemelerin tam olarak ayrılıp, yeniden değerlendirme işlemine sokulabilmesi için, plastik parçalar işaretlenmiştir.
Gürültü ve titreşim önleme hakkında bilgi
Ölçüm değerleri EN 60 745'e göre belirlenmektedir.
Aletin A değerlendirmeli gürültü seviyesi tipik olarak: Ses basıncı seviyesi 95 dB (A); gürültü emisyonu seviyesi 106 dB (A). Ölçme güvenliği K = 3 dB.
Koruyucu kulaklık kullanın!
Tipik el/kol titreşimi 2,5 m/s ^2 den düşük.
CE Uygunluk beyani
Tek sorumlu olarak, bu ürünün aşağıdaki standartlara veya standart belgelerine uygun olduğunu beyan ederiz: 89/336/AET, 98/37/AT yönetmeliği hükümleri uyarınca EN (avrupa standartları) 60 745.
Değişiklikler mümkündür
96 • 1 609 929 F23 • 04.04
Türkçe - 7
∅ mm / "
6 2 608 570 100
1/4" 2 608 570 101
8 2 608 570 102
13 2 609 200 138
17 2 609 200 139
24 2 609 200 140
27 2 609 200 141
30 2 609 200 142
