POF 1100 AE - Router BOSCH - Gratis brugsanvisning og manual
Find enhedens vejledning gratis POF 1100 AE BOSCH i PDF-format.
| Produkttype | Overfræser (ruter) |
| Mærke | Bosch |
| Model | POF 1100 AE |
| Nominel optagen effekt | 1100 W |
| Afgiven effekt | 550 W |
| Tomgangshastighed | 11 000 – 28 000 o/min |
| Konstant elektronik | Nej |
| Hastighedsforvalg | Ja, med hjul (6 positioner) |
| Værktøjsfastgørelse | Spændepatron 6/8 mm og 1/4" |
| Fræsevuggeslag | 55 mm |
| Vægt uden kabel | 3,0 kg |
| Beskyttelsesklasse | II (dobbelt isolation) |
| Strømforsyningsspænding | 230/240 V (kompatibel med 220 V) |
| Spindellås | Ja |
| Driftslås | Ja (sikkerhed) |
| Dybdeanslag | Ja, grov og finjustering (3 niveauer) |
| Kopieringsring | Ja (tilbehør) |
| Parallelanslag | Ja (tilbehør) |
| Støvudsugningsadapter | Ja (diameter 35 mm) |
| Støjniveau (lydtryk) | 95 dB(A) |
| Støjniveau (lydeffekt) | 106 dB(A) |
| Vibration (underarm) | < 2,5 m/s² |
Ofte stillede spørgsmål - POF 1100 AE BOSCH
Brugerspørgsmål om POF 1100 AE BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Router i PDF-format gratis! Find din vejledning POF 1100 AE - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. POF 1100 AE af mærket BOSCH.
BRUGSANVISNING POF 1100 AE BOSCH
Betjeningsvejledning
Bruksanvisning
Brukerveiledningen
Käyttöohje
Οδηγία χειρισμού
Kullanım kılavuzu
BOSCH
Ideas that work.

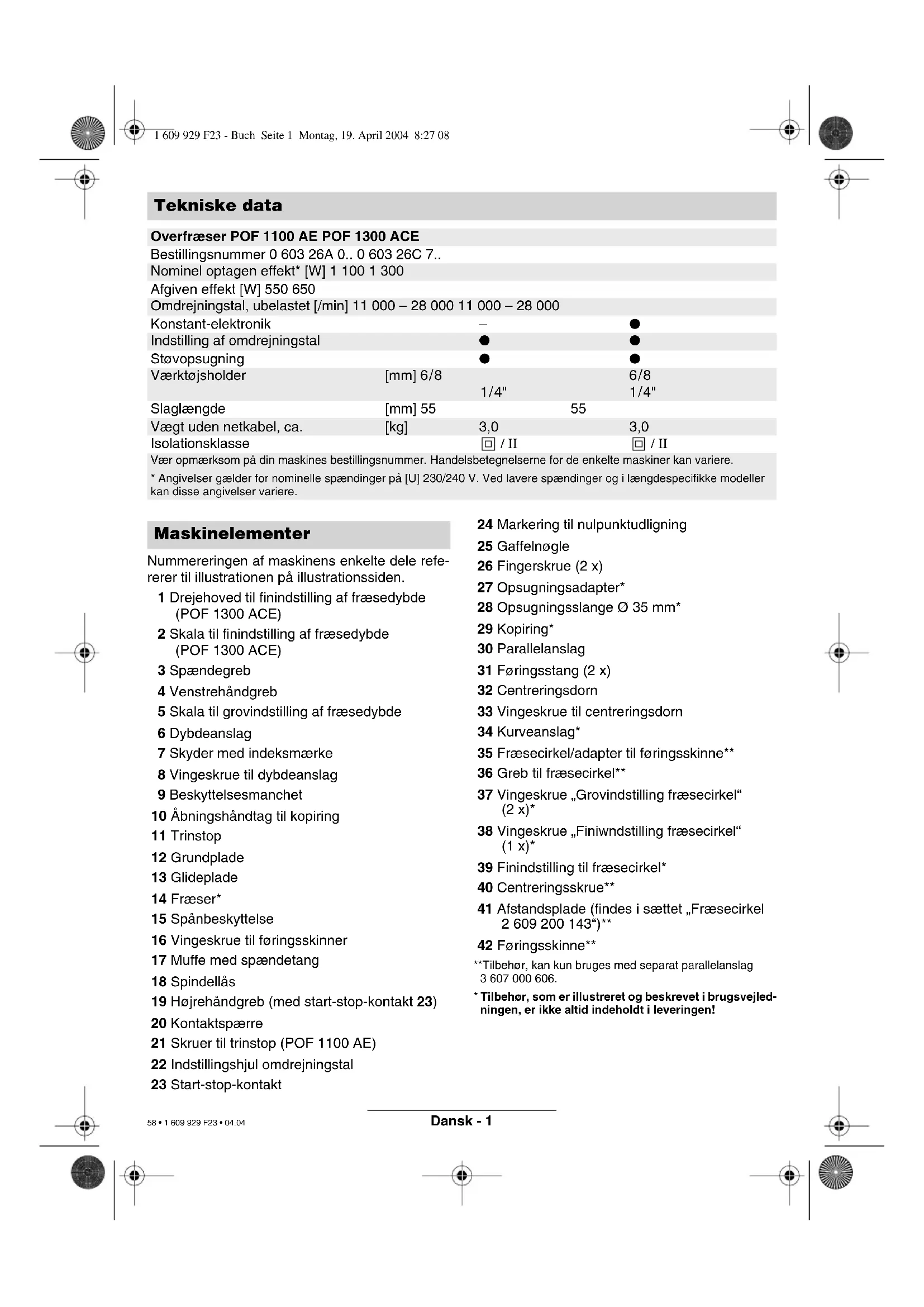

Overfræser POF 1100 AE POF 1300 ACE
Bestillingsnummer 0 603 26A 0.. 0 603 26C 7..
Nominal optagen effekt* [W] 1 100 1 300
Afgiven effekt [W] 550 650
Omdrejningstal, ubelastet [/min] 11 000 – 28 000 11 000 – 28 000
Konstant-elektronik -
Indstilling af omdrejningstal ● ●
Støvopsugning
Værktøjsholder [mm] 6/8 6/8 1/4" 1/4"
Slaglængde [mm] 55 55
Vægt uden netkabel, ca. [kg] 3,0 3,0
Isolationsklasse ☐ / II ☐ / II
Vær opmærksom på din maskines bestillingsnummer. Handelsbetegnelserne for de enkelte maskiner kan variere.
* Angivelser gælder for nominelle spændinger på [U] 230/240 V. Ved lavere spændinger og i længdespecifikke modeller kan disse angivelser variere.
Maskinelementer
Nummereringen af maskinens enkelte dele refererer til illustrationen på illustrationssiden.
1 Drejehoved til finindstilling af fræsedybde (POF 1300 ACE)
2 Skala til finindstilling af fræsedybde (POF 1300 ACE)
3 Spændegreb
4 Venstrehåndgreb
5 Skala til grovindstilling af fræsedybde
6 Dybdeanslag
7 Skyder med indeksmærke
10 Åbningshåndtag til kopiring
11 Trinstop
12 Grundplade
13 Glideplade
14 Fræser*
15 Spånbeskyttelse
16 Vingeskrue til føringsskinner
17 Muffe med spændetang
18 Spindellås
19 Højrehåndgreb (med start-stop-kontakt 23)
20 Kontaktspærre
21 Skruer til trinstop (POF 1100 AE)
24 Markering til nulpunktudligning
25 Gaffelnøgle
26 Fingerskrue (2 x)
27 Opsugningsadapter*
28 Opsugningsslange ∅ 35 mm*
29 Kopiring*
30 Parallelanslag
31 Føringsstang (2 x)
32 Centreringsdorn
33 Vingeskrue til centreringsdorn
34 Kurveanslag*
35 Fræsecirkel/adapter til føringsskinne**
36 Greb til fræsecirkel**
37 Vingeskrue „Grovindstilling fræsecirkel“ (2 x)*
38 Vingeskrue „Finiwndstilling fræsecirkel“ (1 x)*
39 Finindstilling til fræsecirkel*
40 Centreringsskrue**
41 Afstandsplade (findes i sættet „Fræsecirkel 2 609 200 143“)**
42 Føringsskinne**
**Tilbehør, kan kun bruges med separat parallelanslag 3 607 000 606.
* Tilbehør, som er illustreret og beskrevet i brugsvejledningen, er ikke altid indeholdt i leveringen!
Værktøjet er beregnet til, på fast underlag, at fræse noter, kanter, profiler og lange huller i træ, kunststof og lette byggematerialer og at kopifræse.
Med reduceret omdrejningstal og tilsvarende fræseværktøj er det også muligt at bearbejde ikkejernholdige metaller.
Sikkert arbejde med maskinen forudsætter, at brugsvejledningen og sikkerhedsforskrifterne læses helt igennem og anvisningerne overholdes, før den tages i brug. Desuden skal de generelle
sikkerhedsforskrifter i vedlagte hæfte overholdes. Få en sagkyndig person til at vise dis, hvordan maskinen fungerer, før den benyttes første gang.
■Brug beskyttelsesbriller og høreværn.
■Bær fastsiddende fodtøj.
■Beskyt langt här under et hårnet. Arbejd kun med tætsiddende tøj.
■Hvis strømkablet beskadiges eller skæres over under arbejdet, må kablet ikke berøres. Træk straks netstikket ud. Benyt aldrig maskinen, hvis kablet er beskadiget.
■Maskiner, som benyttes ude i det fri, tilsluttes via et HFI-relæ med max. 30 mA udløsningstrøm. Brug ikke maskinen, när det regner.
■Ledningen skal altid føres bagud fra maskinen.
■ Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød.
■ Hold altid el-værktøj med isolerede håndgreb, hvis der udføres arbejde, hvor indsatsværktøjet kan komme til at ramme en skjult ledning eller værktøjets eget kabel. Kontakt med en spændingsførende ledning kan sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød.
■Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet.
■Sikre emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.
■Maskinen skal altid være tændt, når den føres hen til pladen.
■Fræseværktøjet skal kontrolleres for korrekt montering, før det tages i brug.
■Fræs aldrig hen over metalgenstande, søm og skruer.
■Hold hænderne væk fra den roterende fræser.
■Efter afsluttet arbejde føres værktøjet tilbage i den øverste udgangsposition ved at aktivere spændearmen, før det slukkes.
■Sluk altid for maskinen og vent til maskinen står helt stille, før den lægges fra.
■Beskyt værktøj mod stød og slag.
■Lad aldrig børn anvende denne maskine.
■Bosch kan kun sikre en korrekt funktion, hvis der benyttes originalt tilbehør.
Isætning af fræseværktøj
Valg af fræser
Fræseværktøj findes i forskellige udførelser og kvaliteter, som skal vælges afhængigt af bearbejdning og formål:
Fræseværktøj af „highspeed“-stål (HSS) er egnet til fræsning af bløde materialer som f.eks. blødt træ og kunststof.
Fræseværktøj af hårdmetal (HM) er især velegnet til hårde og porøse materialer som f.eks. hårdt træ og aluminium.
Der må kun benyttes fræseværktøj, hvis godkendte omdrejningstal er mindst så højt som værktøjets max. omdrejnings- tal i ubelastet tilstand.
Fræserens skaftdiameter skal stemme overens med den angivne diameter for værktøjsholderen (spændetang).
Originalt fræseværktøj fra det omfangsrige Bosch-tilbehørsprogram kan købes hos din forhandler.
Isætning af fræser (se billede A
■Træk stikket ud, før der arbejdes på maskinen.
Det anbefales at bruge beskyttelseshandsker, när fræseværktøj skal sættes i og skiftes.
Klap spånbeskyttelsen 15 ned.
Tryk på spindellåsen 18 og hold den fast. Drej evt. spindlen med hånden, til låsen falder i hak.
■Tryk kun på låsen, när værktøjet står stille.
Isæt fræseren. Fræserskaftet skal skubbes mindst 20 mm (skaftlængde) ind.
Spænd muffen 17 med gaffelnøglen 25 (SW 19). Slip spindellåsen 18.
Klap spånbeskyttelsen 15 op.
Spænd under ingen omstændigheder spændetangen med møtrikken, hvis der ikke er sat nogen fræser i.
Støv-/spånopsugning
■Støv, der opstår under arbejdet, kan være sundhedsfarligt, brændbart eller eksplosivt. Det er forskrift at bruge egnet beskyttelsesværn.
For eksempel: Nogle støvarter kan være kræftfremkaldende. Brug egnet støv-/spånop-sugning og bær støvbeskyttelsesmaske.
■Letmetalstøv kan brænde eller eksplodere. Sørg for at arbejdspladsen altid er ren, da en blanding af forskellige materialer er særlig farlig.
Montering af adapter til støvopsugning (se billede B)
Tryk spånebeskyttelsen 15 på grundpladens holder sammen og tag den af.
Fastgør adapteren til støvopsugning 27 på grundpladen 12 med begge fingerskruer 26 og tilslut støvsugeren med opsugningsslangen 28 (tilbehør).
Kontrollér at adapteren til støvopsugning monteres rigtigt!
Til opsugning kan den 35-mm-∅-opsugningsslange 28 tilsluttes direkte til adapteren.
Rengør udsugningsadapteren 27 med regelmæssige mellemrum. Det sikrer en optimal udsugning af spånmaterialet.
Maskinen kan tilsluttes direkte til stikdåsen på en Bosch-universalsuger med fjernstart. Sugeren går automatisk i gang, när der tændes for maskinen.
Benyt altid en specialsuger til opsugning af særlig sundhedsfarligt, kræftfremkaldende og tørt støv.
Ibrugtagning
Kontrollér netspændingen: Strømkildens spænding skal svare til angivelserne på maskinens typeskilt. Maskinen til 230 V kan også tilsluttes 220 V.
Start og stop
Maskinen tages i brug ved først at aktivere kontaktspærren 20 og derefter trykke på start-stop-kontakten 23 og holde den nede.
POF 1300 ACE: En lampe belyser fræseområdet.
Maskinen slukkes ved at slippe start-stop-kontakten 23.
POF 1300 ACE: Lampen slukker langsomt.
Indstilling af omdrejningstal
Indstillingshjulet 22 bruges til at indstille den nødvendige hastighed (også när maskinen er i gang).
1 - 2 = lavt omdrejningstal
5 - 6 = højt omdrejningstal
Den nødvendige hastighed afhænger af materialet og fastlægges bedst ved at prøve sig frem.
Efter længere tids arbejde ved lav hastighed skal maskinen arbejde med maks. hastighed i tomgang i ca. 3 minutter, så afkøling af motoren sikres.
Materiale Fræser-∅ Omdrejningstal-trin
| Hårdt træ 4 – 10 mm 5–6(Bøg) 12 – 20 mm 3–422 – 40 mm 1–2 |
| Blødt træ 4 – 10 mm 5–6 |
| (Fyrretræ) 12 – 20 mm 3–6 |
| 22-40 mm 1-3 |
| Spanplader 4 – 10 mm 3 – 6 |
| 12-20 mm 2-4 |
| 22-40 mm 1-3 |
| Kunststof 4 – 15 mm 2 – 3 |
| 16-40 mm 1-2 |
| Aluminium | 4-15 mm 1-2 |
| 16-40mm 1 |
Værdierne i tabellen skal betragtes som vejledende. Det nødvendige omdrejningstal afhænger af materialet og de pågældende arbejdsbetingelser og fastlægges bedst ved at prøve sig frem.
Konstant-elektronik (POF 1300 ACE)
Konstant-electronik holder det indstillede omdrejningstal mellem ubelastet og belastet tilstand næsten konstant.
Indstilling af fræsedybde
Fræsedybden kan forindstilles i flere trin afhængigt af bearbejdningen.
Fræsedybden må kun indstilles, när ma- skinen er slukket.
Indstil fræsedybden groft
- Stil værktøjet på det emne, som der skal fræses i.
POF 1300 ACE: Stil finindstillingsvejen i midten med finindstillingen 1; dette gøres ved at dreje på drejeknappen på finindstillingen, indtil markeringerne 24 på bagsiden af værktøjet stemmer overens som vist.
Drej herefter skalaen 2 hen på „0“ (se billede C Stil trinstoppet 11 på laveste trin; anslaget falder mærkbart i hak.
POF 1100 AE: Drej skruerne til trinstoppet 21 halvt ind eller ud.
Stil trinstoppet 11 på laveste trin; anslaget falder mærkbart i hak. ∅nskes en finindstilling af fræsedybden, vælges en af de 3 trin, der er forsynet med skruen 21.
POF 1100 AE/POF 1300 ACE:
- Løsne vingeskruen 8, så dybdeanslaget 6 kan bevæge sig frit.
- Spændearmen 3 løsnes ved at dreje den mod højre og trykke maskinen langsomt nedad, til fræseren berører emnets overflade. Maskinen fastlåses ved at dreje spændearmen 3 mod venstre.
- Tryk dybdeanslaget 6 ned, indtil det sidder på trinstoppet 11. Tryk skyderen 7 ned og stil den på „0“.
- Indstil dybdeanslaget 6 på den ønskede fræsedybde og spænd vingeskruen 8. Her er det vigtigt, at skyderen 7 herefter ikke justeres mere.
- Løsne spændearmen 3 og før maskinen opad.
Den grove indstilling af fræsedybden bør kontrolleres i et praktisk forsøg og korrigeres efter behov.
Finindstilling af fræsedybden (POF 1300 ACE)
Efter en prøvefræsning kan finindstillingen 1 (1 delstreg = 0,1 mm/1 omdrejning = 2,0 mm) justeres ved at dreje den. Den maks. indstillings-vej er i alt ca. +/- 8 mm.
Eksempel: Før værktøjet op og mål den fræsede notdybde (indstillet = 10,0 mm; faktisk = 9,8 mm).
– Løft værktøjet et stykke og læg glidepladen 13 ind under værktøjet således, at det er muligt at sænke værktøjet ned og fræseren ikke berører emnet.
Tryk maskinen ned igen, indtil dybdeanslaget 6 står på trinstoppet 11.
- Drej herefter skalaen 2 hen på „0“, hvis dette ikke er gjort endnu.
– Løsne vingeskruen 8.
- Indstil fræsedybden 0,2 mm/2 delstreger (= forskel mellem indstillet og faktisk værdi) mod højre med finindstillingen 1.
- Spænd vingeskruen 8 fast igen.
- Før værktøjet op og kontrollér fræsedybden i et nyt forsøg.
Når fræsedybden er indstillet, bør indeksmærkets 7 position ikke mere ændres på dybdeanslaget, så den aktuelt indstillede fræsedybde altid kan aflæses på skalaen 5.
Finindstilling af fræsedybden (POF 1100 AE)
Med trinstoppet 11 er det muligt at indstille op til tre forskellige fræsedybder. Indstillingen gen- nemføres i henhold til ovenstående forklaring, dog med den forskel, at højdeforskellen mellem de enkelte anslag kan ændres ved at dreje på skruerne til trinstoppet 21.
Brug af trinstop
a) Opdeling i flere arbejdsskridt
Ved større fræsedybder anbefales det at udføre flere bearbejdningsprocesser med små spånaftag. Ved hjælp af trinstoppet 11 kan fræseprocessen opdeles i flere trin.
Indstil den ønskede fræsedybde med trinstoppets laveste trin. Herefter vælges de højeste trin til de første fræseprocesser.
b) Forindstilling af forskellig fræsedybde
Hvis man har brug for forskellige fræsedybder til fræsning af et emne, kan disse ligeledes indstilles ved hjælp af trinstoppet 11.
Arbejdshenvisninger
Fræseretning
Fræsearbejdet skal altid gennemføres mod fræserens om- løbsretning (mod- løb).
Når der fræses med omløbsretningen (ligeløb), kan overfræseren rives ud af hånden på brugeren.
Fræsning
Indstil fræsedybden iht. ovenstående forklaring.
Stil værktøjet på emnet og tænd værktøjet.
Spændearmen 3 løsnes ved at dreje den mod højre og maskinen trykkes langsomt ned, til dybdeanslaget 6 hviler på emnet. Maskinen fastlåses ved at dreje spændearmen 3 mod venstre. Udfør fræsearbejdet med jævn fremføring.
Når fræsearbejdet er færdigt, føres værktøjet op, før det slukkes.
Fræsning med kopiring
Isæt kopiringen 29 (se billede D
Anbring kopiringen 29 på undersiden af glidepladen 13 ved at aktivere låsegrebet 10. Kodelåsene skal falde tydeligt i hak i kopiringen.
Fræsning (se billede E
Vælg en fræser-∅, som er mindre end den indvendige ∅ på kopiringen.
Maskinen med kopihylsteret 29 lægges op ad skablonen. Spændearmen 3 løsnes ved at dreje den mod højre og maskinen sænkes langsomt ned mod emnet, til den indstillede fræsedybde er nået.
Før værktøjet med udragende kopiring langs med skabelonen, samtidigt med at det udsættes for et let tryk fra siden.
Bemærk: Da kopiringen har en udragende højde, skal skabelonen være mindst 8 mm tyk.
Fræsning med anslagsliste (se billede F
Fastgør en egnet anslagsliste med passende spændeanordning (skruetvinge) på emnet.
Før den flade side på glidepladen langs med anslagslisten.
For at undgå at værktøjet „løber væk“ fra anslagslisten, er det vigtigt at værktøjet føres som vist på illustrationen.
Kant- eller formfræsning
Ved kant- eller formfræsning uden parallelanslag skal fræseværktøjet være udstyret med en styretap eller et kugleleje.
Før værktøjet hen til emnet fra siden og fræs ned i emnet, indtil styretapperne eller kuglelejerne på fræseværktøjet ligger langs med emnets kant. Før værktøjet med begge hænder langs med emnets kant. Det er vigtigt, at værktøjet ligger vinkelret på emnet. Et for stort tryk kan beskadige kanten på emnet.
Fræsning med parallelanslag (tilbehør – se billede G) H
Skub parallelanslaget 30 ind i grundpladen 12 med føringsstængerne 31 og spænd det med vingeskruerne 16 iht. det ønskede mål.
Før værktøjet langs med emnets kant og udfør fræsearbejdet med jævn fremføring, samtidigt med at parallelanslaget 30 udsættes for et let tryk fra siden.
Fræsning af cirkler (se billede I) K
Vend parallelanslaget 30 om (anslagsfladerne peger opad) og skub styrestængerne ind i grundpladen 12. Før centreringsstiften 32 gennem boringen og skru den fast til parallelanslaget med vingeskruen 33.
Stik centreringsstiften ind i det markerede midterpunkt på cirklen og før værktøjet med jævn fremføring hen over emnets overflade.
Fræsning med cirkelanslag (se billede L) M
Skub parallelanslaget 30 ind i grundpladen 12 med føringsstængerne 31. Fastgør kurveanslaget med monteret føringsrulle 34 på paralle-lanslaget 30.
Før værktøjet langs med emnets kant, samtidigt med at værktøjet udsættes for et let tryk fra siden.
Cirkelrundt fræsearbejde gennemføres med fræsecirklen/føringsskinne-adapteren 35 (tilbehør).
Montér fræsecirklen iht. illustrationen.
Skru skruen 40 ind i gevindet. Anbring skruespidsen i midtpunktet på den cirkelbue, som skal fræses. Kontrollér at denne griber ind i emnets overflade.
Den ønskede radius indstilles ved at forskyde fræsecirklen groft og spænde vingeskruerne 37 og 38.
Fræsecirklen indstilles med finindstillingen 39, efter at vingeskruen 37 er løsnet (1 delstreg = 0,1 mm/1 omdrejning = 2,0 mm).
Før værktøjet hen over emnet med højrehåndgrebet 19 og grebet 36.
Fræsning med føringsskinne (tilbehør – se billede
Til arbejde med styreskinnen 42 skal der altid benyttes en styre-adapter 35 (tilbehør).
Lige fræseprocesser gennemføres med føringsskinnen 42 (tilbehør).
Højdeforskellen udlignes altid med afstandspladen 41 (tilbehør).
Montér føringsskinne-adapteren 35 med føringsstængerne 31.
Læg føringsskinnen på emnet og montér den med en egnet spændeanordning (f.eks. skruetvinger).
Anbring værktøjet med føringsskinne-adapteren 35 på føringsskinnen.
Miljøbeskyttelse
Genbrug af råstoffer i stedet for bortskaffelse af affald
Maskine, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Denne vejledning er skrevet på klorfrit genbrugs-papir.
Kunststofdele er markeret for at garantere en rensorteret recycling.
Støj-/vibrationsinformation
Måleværdier beregnes iht. EN 60 745.
Værktøjets A-vægtede støjniveau er typisk: Lydtrykniveau 95 dB (A); lydeffektniveau 106 dB (A). Måleusikkerhed K = 3 dB.
Brug høreværn!
Service og kunderådgiver
Reservedelstegninger og informationer om reservedele findes under: www.bosch-pt.com
Bosch Service Center for el-værktøj
Telegrafvej 3
2750 Ballerup
Service: +45 44 89 88 55
Fax +45 44 89 87 55
©Teknisk vejledning: ..... +45 44 89 88 56
Den direkte linje: +45 44 68 35 60
■ Træk stikket ud, før der arbejdes på maskinen.
■Maskine og ventilationshuller skal altid holdes rene for at sikre et godt og sikkert arbejde.
Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch elektroværktøj.
Det 10-cifrede bestill.nr. på maskinen skal altid angives ved forespørgsler og bestilling af reservedele!
CE Overensstemmelseserklæring
Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60 745 i henhold til bestemmelserne i direktiverne 89/336/E∅F og 98/37/EF.
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Ret til ændringer forbeholdes
Tekniska data
Överfräs POF 1100 AE POF 1300 ACE
Artikelnummer 0 603 26A 0.. 0 603 26C 7..
Upptagen märkeffekt* [W] 1 100 1 300
Avgiven effekt [W] 550 650
Tomgångsvarvtal [r/min] 11 000 – 28 000 11 000 – 28 000
| Konstantelektronik | - | ● | |
| Varvtalsförval | ● | ● | |
| Dammutsugning | ● | ● | |
| Verktygsfäste | [mm] | 6/8 | 6/ |
| 1/4" | 1/ | ||
| Fräskorgslag | [mm] | 55 | 55 |
| Vikt utan nätsladd, ca. | [kg] | 3,0 | 3, |
| Skyddsklass | ☐ / II | ☐ |
Fräsning med styrskena (Tillbehör – se bild
Montera styrskeneadaptern 35 med styrstängerna 31.
7 Skyver med indeksmerke
Slå ned sponbeskyttelsen 15.
Trykk spindel-låsetast 18 og hold den trykt inne. Drei spindelen eventuelt med hånden til låsen griper tak.
Trekk aldri spenntangen fast med mutteren när det ikke er satt inn en fres.
Støv-/sponavsuging
Med stillhjul 22 kan det nødvendige turtallet forhåndsinnstilles (også när maskinen går).
Ta hensyn til fremskyvingsretningen:
