POF 1100 AE - Roteador BOSCH - Manual de utilização gratuito

Características Técnicas	Potência: 1100 W, Velocidade em vazio: 28000 - 30000 rpm, Profundidade de fresagem: 0 - 55 mm
Uso	Ideal para fresagem de madeira, trabalho de bordas e montagem de painéis.
Manutenção e Reparação	Limpeza regular dos filtros, verificação dos cabos de alimentação, lubrificação das peças móveis.
Segurança	Proteção contra reinício acidental, interruptor de segurança, uso recomendado de óculos de proteção.
Informações Gerais	Peso: 3,5 kg, Dimensões: 34 x 22 x 29 cm, Garantia: 2 anos.

Perguntas frequentes - POF 1100 AE BOSCH

Como ajustar a profundidade de fresagem no BOSCH POF 1100 AE?

Para ajustar a profundidade de fresagem, desbloqueie o botão de ajuste de profundidade e ajuste-o para a posição desejada. Depois de alcançar a profundidade desejada, bloqueie o botão para manter o ajuste.

O que fazer se a tupia não ligar?

Verifique se o aparelho está corretamente conectado a uma tomada funcional. Certifique-se também de que o interruptor de ligar está na posição "On".

Como trocar a fresa no BOSCH POF 1100 AE?

Para trocar a fresa, desligue a tupia e use a chave de aperto fornecida para afrouxar o parafuso da fresa. Substitua a fresa por uma nova e aperte o parafuso com a chave.

A tupia vibra muito durante o uso, o que fazer?

Certifique-se de que a fresa está bem instalada e em bom estado. Verifique também se o material que você está fresando está bem fixado e estável. Uma instalação incorreta pode causar vibrações excessivas.

Como limpar e manter o BOSCH POF 1100 AE?

Após cada uso, desligue a tupia e limpe-a com um pano seco. Certifique-se de que as aberturas de ventilação estejam desobstruídas. Não use produtos químicos agressivos para limpeza.

Qual é a potência do BOSCH POF 1100 AE?

O BOSCH POF 1100 AE tem uma potência de 1100 Watts, o que o torna adequado para uma variedade de trabalhos de fresagem.

Posso usar a tupia para materiais além da madeira?

O BOSCH POF 1100 AE é principalmente projetado para madeira. Para outros materiais como plástico ou alumínio, certifique-se de usar fresas apropriadas e ajustar a velocidade conforme necessário.

Como ajustar a velocidade do motor no BOSCH POF 1100 AE?

A velocidade do motor pode ser ajustada usando o botão de ajuste de velocidade localizado na parte superior do aparelho. Selecione a velocidade de acordo com o material que você está trabalhando.

Onde encontrar peças de reposição para o BOSCH POF 1100 AE?

As peças de reposição podem ser encontradas em revendedores autorizados Bosch, lojas de bricolagem ou no site oficial da Bosch.

MANUAL DE UTILIZADOR POF 1100 AE BOSCH

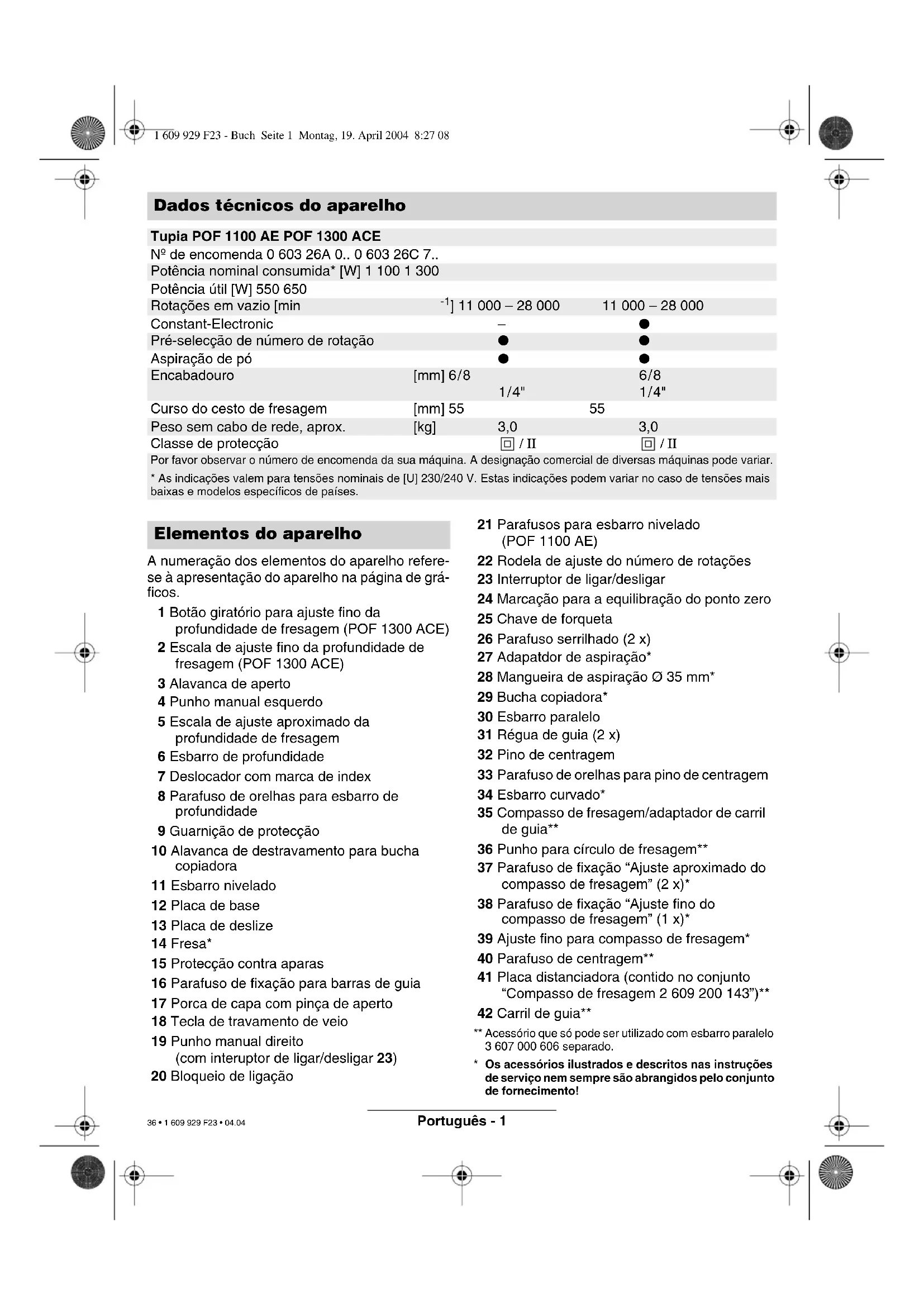

• Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conjunto de fornecimento! Dados técnicos do aparelho Tupia POF 1100 AE POF 1300 ACE Nº de encomenda 0 603 26A 0.. 0 603 26C 7.. Potência nominal consumida* [W] 1 100 1 300 Potência útil [W] 550 650 Rotações em vazio [min

] 11 000 – 28 000 11 000 – 28 000 Constant-Electronic – ● Pré-selecção de número de rotação ● ● Aspiração de pó ● ● Encabadouro [mm] 6/8 1/4" 6/8 1/4" Curso do cesto de fresagem [mm] 55 55 Peso sem cabo de rede, aprox. [kg] 3,0 3,0 Classe de protecção / II / II Por favor observar o número de encomenda da sua máquina. A designação comercial de diversas máquinas pode variar.

• As indicações valem para tensões nominais de [U] 230/240 V. Estas indicações podem variar no caso de tensões mais baixas e modelos específicos de países. Elementos do aparelho 1 609 929 F23 - Buch Seite 1 Montag, 19. April 2004 8:27 08 36 • 1 609 929 F23 • 04.04Português - 2 O aparelho é determinado para fresar, assim como fresar cópias em madeira, plástico e mate- riais leves, ranhuras cantos, perfís e orifícios oblongos sobre uma base firme. Com número de rotação reduzido e com respec- tivas fresas, podem ser trabalhados metais não ferrosos. Um trabalho seguro com o apa- relho só é possível após ter lido completamente as instruções de serviço e as indicações de segu- rança e após observar rigorosa- mente as indicações nelas conti- das. Adicionalmente deverá seguir as indica- ções gerais de segurança que se encontram no caderno em anexo. Uma instrução prática é vantajosa. ■ Usar óculos de protecção e protecção para os ouvidos. ■ Usar sapatos firmes. ■ Utilizar uma protecção para cabelos no caso de cabelos compridos. Trabalhar exclusiva- mente com roupas justas. ■ Caso o cabo de rede for danificado ou cortado durante o trabalho, não toque no cabo. Tire imediatamente a ficha da tomada. Jamais uti- lizar o aparelho com um cabo danificado. ■ Aparelhos utilizados ao ar livre devem ser co- nectados através de um interruptor de protec- ção contra corrente residual com uma corrente de activação de no máximo 30 mA. Não utili- zar o aparelho na chuve ou em ambientes hú- midos. ■ Conduzir o cabo sempre por detrás da má- quina. ■ Utilize aparelhos detectores apropriados para detectar cabos de alimentação ou peça apoio da sua firma de abastecimento. O contacto com cabos eléctricos pode provo- car incêndio e choque eléctrico. O dano de uma linha de gás pode levar a uma explosão. Uma perfuração de um tubo de água provoca um dano material ou pode provocar um cho- que eléctrico. ■ Apenas segurar a ferramenta eléctrica pe- las superfícies de manuseio isoladas, caso a ferramenta de utilização possa entrar em contacto com uma tubulação escondida no muramento ou o próprio cabo eléctrico. O contacto com um cabo que conduz tensão eléctrica, colocará sob tensão as partes de metal expostas da ferramenta e pode levar a um choque eléctrico. ■ Ao trabalhar com o aparelho, segure-o sempre com ambas as mãos e mantenha uma posição firme. ■ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa através de dispositivos de fixação ou torno de bancada está mais fixo do que quando segurado com a mão. ■ Só contactar a peça a ser trabalhada quando o aparelho já estiver ligado. ■ Controlar a posição firme da ferramenta de fresagem antes de colocar em funcionamento. ■ Jamais fresar sobre objectos de metal, pregos e parafusos. ■ Mantenha as mãos afastadas da fresa em ro- tação. ■ Após encerrar o trabalho, deverá recolocar o aparelho na posição inicial superior accio- nando a alavanca de aperto e em seguida desligá-lo. ■ Sempre desligar o aparelho antes de depo- sitá-la e aguardar até que o aparelho páre completamente. ■ Proteger as ferramentas contra golpes e pan- cadas. ■ Jamais deverá permitir que crianças utilizem este aparelho. ■ A Bosch só pode assegurar um funciona- mento perfeito do aparelho, se para este apa- relho foram utilizados acessórios originais pre- vistos para tal. Utilização de acordo com as disposições Para sua segurança 1 609 929 F23 - Buch Seite 2 Montag, 19. April 2004 8:27 08 37 • 1 609 929 F23 • 04.04Português - 3 Selecção da fresa De acordo com o processamento e destino de aplicação, estão à disposição ferramentas de fre- sagem dos diversos modelos e qualidades: Ferramentas de fresagem de aço de corte rá- pido de alta potência (HSS) são apropriadas para trabalhar materiais macios, como p. ex. ma- deira macia e plástico. Ferramentas de fresagem com lâminas de metal duro (HM) são especialmente apropria- das para materiais duros e abrasivos como p. ex. madeira dura e alumínio. Apenas utilizar ferramentas de fresa- gem, com um número de rotação admis- sível no mínimo tão alto como o mais alto número de rotação em vazio do aparelho. O diâmetro da haste da fresa deve coin- cidir com o diâmetro indicado da admis- são da ferramenta (pinça de aperto). As ferramentas de fresagem originais do amplo programa de acessórios Bosch podem ser adqui- ridos no seu revendedor especializado. Introduzir a fresa (veja figura ) ■ Tirar a ficha da tomada antes do todos os tra- balhos no aparelho. ■ É recomendável usar luvas de protecção ao introduzir e substituir ferramentas. Abaixar a protecção contra aparas 15. Premir e segurar a tecla de travamento do veio 18. Se necessário, girar o veio manual- mente, até o travamento engatar. ■ Apenas accionar a tecla de bloqueio quando o aparelho estiver parado. Introduzir a fresa. A haste da fresa deve ser intro- duzida no mínimo 20 mm (comprimento da haste). Apertar a porca de capa 17 com a chave de for- queta 25 (SW 19). Soltar a tecla de travamento do veio 18. Abrir a protecção contra aparas 15. De modo algum deverá apertar a pinça de aperto com a porca, se não estiver introduzida nenhuma fresa. ■ Durante o trabalho são produzidos pós que podem ser nocivos à saúde, inflamáveis ou explosivos. São necessárias medidas de pro- tecção adequadas. Por exemplo: Alguns pós são considerados cancerígenos. Utilize uma apropriada aspira- ção de pó/aparas e use uma máscara de pro- tecção contra pó. ■ Pó de metal leve pode queimar ou explodir. Sempre manter o local de trabalho limpo, pois misturas de material são extremamente peri- gosas. Montar o adaptador de aspiração (veja figura ) Pressionar a protecção contra aparas 15 no su- porte da placa de base e retirá-la. Fixar o adaptador de aspiração 27 com ambos os parafusos serrilhados 26 sobre a placa de base 12 e conectar o aspirador com uma man- gueira de aspiração 28 (acessório).

Ao montar o adaptador de aspiração, deverá observar a posição de monta- gem correcta! Para aspirar, é possível ligar a mangueira de as- piração de 35 mm de Ø 28 directamente ao adaptador de aspiração. Para que seja sempre assegurada uma aspira- ção optimizada do material de aparas, é neces- sário limpar regularmente o adaptador de aspira- ção 27. O aparelho pode ser ligado directamente à to- mada de um aspirador universal Bosch com dis- positivo de ligação por telecomando. Este co- meça automaticamente a funcionar, logo que o aparelho for ligado. O aspirador de pó deve ser apropriado para o tipo de material a ser trabalhado. Para aspirar pós extremamente nocivos à saúde, cancerígenos, pós secos, deverá utilizar um as- pirador especial. Tenha em atenção a tensão de rede: A tensão da fonte de corrente deve coincidir com as indi- cações no logotipo do aparelho. Aparelhos com a indicação de 230 V também podem ser opera- dos com 220 V. Introduzir ferramenta de fresagem

Aspiração de pó/de aparas Colocação em funcionamento

1 609 929 F23 - Buch Seite 3 Montag, 19. April 2004 8:27 0838 • 1 609 929 F23 • 04.04Português - 4 Ligar e desligar Para colocar em funcionamento o aparelho, deveria primeiramente accionar o bloqueio de li- gação 20, e em seguida pressionar o interruptor de ligar/desligar 23 e mantê-lo pressionado. POF 1300 ACE: Acende-se uma luz na área de fresagem. Para desligar o aparelho, deverá soltar o inter- ruptor de ligar/desligar 23. POF 1300 ACE: A luz apaga-se lentamente. Pré-selecção de número de rotação Com a roda de ajuste 22 é possível pré-seleccio- nar o número de rotações necessário (mesmo durante o funcionamento). 1 – 2 = baixo número de rotação 3 – 4 = médio número de rotação 5 – 6 = alto número de rotação O número de rotações necessário, depende do material e pode ser determinado através de en- saios práticos. Após trabalhar por tempo prolongado com um número de rotações reduzido, deverá permitir que a máquina funcione durante aproximada- mente 3 minutos com máximo número de rota- ções, para que possa arrefecer. Tabela de números de rotação Os valores apresentados na tabela são valores teóricos. O número de rotação necessário de- pende do material e das condições de trabalho e pode ser averiguada através de um ensaio prá- tico. Constant-Electronic (POF 1300 ACE) A Constant-Electronic mantém o número de rota- ções quase que constantes durante a marcha em vazio e sob carga e assegura uma potência de trabalho uniforme. A profundidade de fresagem pode ser pré-ajus- tada em vários níveis, dependendo do processa- mento. O ajuste da profundidade de fresagem só deve ser realizado com o aparelho desligado. Ajuste aproximado da profundidade de fresagem – Colocar o aparelho sobre a peça a ser traba- lhada. POF 1300 ACE: Colocar o caminho de ajuste centralmente com o ajuste fino 1; para isto de- verá girar o botão giratório do ajuste fino, até as marcações 24 no lado posterior do aparelho coincidirem como indicado. Em seguida girar a escala 2 para a posição “0” (veja figura ). Colocar o esbarro nivelado 11 no nível mais baixo, o esbarro engata perceptivelmente. POF 1100 AE: Atarraxar ou desatarraxar os pa- rafusos para o esbarro nivelado 21 pela metade. Colocar o esbarro nivelado 11 no nível mais baixo, o esbarro engata perceptivelmente. Se de- sejar efectuar o ajuste fino da profundidade de fresagem, deverá seleccionar um dos 3 níveis equipados com o parafuso 21. POF 1100 AE/POF 1300 ACE: – Soltar o parafuso de orelhas 8, de modo que o esbarro de profundidade 6 possa ser movi- mentado livremente. – Soltar a alavanca de aperto 3 girando no sen- tido dos ponteiros do relógio e pressionar o aparelho lentamente para baixo, até a fresa entrar em contacto com a superfície da peça a ser trabalhada. Travar o aparelho girando a alavanca de aperto 3 no sentido contrário dos ponteiros do relógio. – Premir o esbarro de profundidade 6 para baixo, até que este esteja apoiado sobre o es- barro nivelado 11. Premir o deslocador 7 para baixo e colocar na posição “0”. – Ajustar o esbarro de profundidade 6 na profun- didade de fresagem desejada e apertar o para- fuso de orelhas 8. Importante é que em seguida o deslocador 7 não seja mais desajustado. Material Ø da fresa Níveis de núme- ros de rotação Madeira dura 4 – 10 mm 5–6 (Faia) 12 – 20 mm 3–4 22 – 40 mm 1–2 Madeira macia 4 – 10 mm 5–6 (Pinheiro) 12 – 20 mm 3–6 22 – 40 mm 1–3 Placa de aglomerado de madeira 4 – 10 mm 3–6 12 – 20 mm 2–4 22 – 40 mm 1–3 Plásticos 4 – 15 mm 2–3 16 – 40 mm 1–2 Alumínio 4 – 15 mm 1–2 16 – 40 mm 1 Ajustar a profundidade de fresagem

1 609 929 F23 - Buch Seite 4 Montag, 19. April 2004 8:27 08 39 • 1 609 929 F23 • 04.04Português - 5 – Soltar a alavanca de aperto 3 e reconduzir o aparelho para cima. O efectuado ajuste aproximado da profundidade de fresagem deveria ser controlado por um en- saio prático e se necessário deveria ser corri- gido. Ajuste aproximado da profundidade de fresagem (POF 1300 ACE) Após uma fresagem de ensaio, é possível reajus- tar girando respectivamente o ajuste fino 1 (1 traço parcial = 0,1 mm/1 rotação = 2,0 mm). O máx. caminho de ajuste é de no total aprox. +/– 8 mm. Exemplo: Conduzir o aparelho para cima e me- dir a profundidade de ranhura fresada (nominal = 10,0 mm; real = 9,8 mm). – Elevar o aparelho e colocar a placa de des- lize 13 de modo, que seja possível abaixar li- vremente o aparelho sem que a fresa toque na peça a ser trabalhada. Premir a máquina novamente para baixo até que o esbarro de profundidade 6 esteja apoi- ado sobre o esbarro nivelado 11. – Em seguida, caso ainda não tenha sido feito, deverá girar a escala 2 para a posição “0”. – Soltar o parafuso de orelhas 8. – Com o ajuste fino 1 é possível ajustar a pro- fundidade de fresagem por 0,2 mm/2 marca- ções parciais (= diferença entre o valor teó- rico e valor real) girando no sentido dos pon- teiros do relógio. – Apertar novamente o parafuso de orelhas 8. – Conduzir o aparelho de volta para cima e con- trolar a profundidade de fresagem através de um outro ensaio. Após o ajuste da profundidade de fresagem, a posição da marca de índice 7 não deveria mais ser alterada no esbarro de profundidade, de modo que na escala 5 possa sempre ser lida a profundidade de fresagem momentaneamente ajustada. Ajuste aproximado da profundidade de fresagem (POF 1100 AE) Com o esbarro nivelado 11 podem ser pré-ajus- tadas até três diferentes profundidades de fresa- gem. O ajuste é realizado de acordo com o pro- cedimento descrito anteriormente, com a dife- rença, que girando os parafusos para o esbarro nivelado 21 a diferença de altura dos esbarros entre si pode ser alterada. Utilização do esbarro nivelado a) Divisão em vários passos de trabalho No caso de maiores profundidades de fresagem é recomendável efectuar vários processos de trabalho com a respectivamente mais baixa re- moção de aparas. Com auxílio do esbarro nive- lado 11 é possível dividir o processo de fresagem em vários níveis. Ajustar a profundidade de fresagem desejada com o nível mais baixo do esbarro de profundi- dade. Em seguida serão seleccionados os níveis mais altos para os primeiros processos de traba- lho. b) Pré-ajuste de diversas profundidades de fresagem Se forem necessárias diversas profundidades de fresagem ao trabalhar uma peça a ser traba- lhada, também será possível préajustá-las com auxílio do esbarro nivelado 11. Sentido de fresagem Sempre deve ser fresado no sentido contrário da rotação da fresa (contra-ro- tação). Ao fresar no sentido da rotação (sincro- nismo), é possível que a tupia seja ar- rancada das mãos do operador. Processo de fresagem Ajustar a profundidade de fresagem da mesma forma como já descrito anteriormente. Colocar o aparelho sobre a peça a ser trabalhada e ligá-lo. Soltar a alavanca de aperto 3 girando no sentido dos ponteiros do relógio e pressionar lentamente o aparelho para baixo, até o apoio do esbarro de profundidade 6. Travar o aparelho girando a ala- vanca de aperto 3 no sentido contrário dos pon- teiros do relógio. Executar o processo de fresa- gem com avanço uniforme. Após terminar o processo de fresagem, deverá conduzir o aparelho para cima e desligá-lo. Instruções para o trabalho 1 609 929 F23 - Buch Seite 5 Montag, 19. April 2004 8:27 08 40 • 1 609 929 F23 • 04.04Português - 6 Fresar com bucha copiadora Com auxílio da bucha copiadora 29 é possível transferir contornos de modelos ou matrizes para peças a serem trabalhadas. Introduzir a bucha copiadora 29 (veja figura ) Introduzir a bucha copiadora 29 no lado inferior da placa de deslize 13 accionando a alavanca de travamento 10. Os ressaltos de codificação de- vem travar perceptivelmente nos entalhes da bu- cha copiadora. Processo de fresagem (veja figura ) Seleccionar o Ø da fresa inferior ao Ø interno da bucha copiadora. Encostar o aparelho com a bucha copiadora 29 na matriz. Soltar a alavanca de aperto 3 girando no sentido dos ponteiros do relógio e abaixar o aparelho lentamente até a peça a ser trabalhada, até ser alcançada a profundidade de fresagem. Conduzir o aparelho com a bucha copiadora so- bressalente ao longo da matriz com uma leve pressão lateral. Indicação: Devido à altura sobressalente altura da bucha copiadora, é necessário que a matriz tenha uma espessura mínima de 8 mm. Fresar com régua de esbarro (veja figura ) Fixar a régua de esbarro apropriada com um res- pectivo dispositivo de aperto (sargento) à peça a ser trabalhada. Conduzir o lado plano da placa de deslize ao longo da barra de esbarro. Observar o sentido de avanço: Para evitar que o aparelho “escape” pelo lado da régua deesbarro, é importante que o aparelho seja conduzido como indicado. Fresar cantos e formas Para fresar cantos ou formas sem o esbarro pa- ralelo, é necessário que a ferramenta de fresar seja equipada com um batoque de guia ou com um rolamento de esferas. Conduzir o aparelho pela frente do aparelho e fresar, até que o batoque de guia ou o rolamento de esferas da ferramenta de fresar esteja apoi- ada sobre o canto a ser trabalhado da ferra- menta. Conduzir o aparelho com ambas as mãos ao longo do canto da ferramenta a ser traba- lhada, sendo que deverá observar a posição an- gular. Uma pressão demasiada pode danificar os cantos da ferramenta a ser trabalhada. Fresar com esbarro paralelo (Acessório – veja as figuras + ) Introduzir o esbarro paralelo 30 com as réguas de guia 31 na placa de base 12 e apertar com os parafusos de orelhas 16 de acordo com a me- dida necessária. Conduzir o aparelho com avanço uniforme e pressão lateral sobre o esbarro paralelo 30 ao longo do canto da peça a ser trabalhada. Fresar arcos (veja as figuras + ) Virar o esbarro paralelo 30 (as superfícies de es- barro mostram para cima) e introduzir com bar- ras de guia na placa de base 12. Introduzir o pino de centragem 32 com o parafuso de orelhas 33 pelo orifício no esbarro paralelo. Perfurar o pino de centragem no ponto central marcado do arco e conduzir o aparelho com avanço uniforme sobre a superfície da peça do aparelho. Fresar com o esbarro curvado (veja as figuras + ) Introduzir o esbarro paralelo 30 com as réguas de guia 31 na placa de base 12. Fixar o esbarro curvado com rolo de guia montado 34 no esbarro paralelo 30. Conduzir o aparelho com leve pressão lateral ao longo do canto da peça a ser trabalhada. Fresar com compasso de fresagem (Acessório – veja figura ) Para trabalhos de fresagem redondos, deve ser utilizado o compasso de fresagem/adaptador de carris de guia 35 (acessório). Montar o compasso de fresagem de acordo com a figura. Atarraxar o parafuso 40 na rosca. Introduzir a ponta do parafuso no centro do raio a ser fresado e observar que esta engate na superfície da peça a ser trabalhada. Ajustar aproximadamente o raio desejado, deslo- cando o compasso de fresagem e apertando os parafusos de fixação 37 e 38. Com o ajuste fino 39 é possível ajustar o com- passo após soltar o parafuso de orelhas 37 (1 traço parcial = 0,1 mm/1 rotação = 2,0 mm). Conduzir o aparelho com o punho direito do apa- relho 19 e punho adicional 36 sobre a peça a ser trabalhada.

1 609 929 F23 - Buch Seite 6 Montag, 19. April 2004 8:27 0841 • 1 609 929 F23 • 04.04Português - 7 Fresar com carril de guia (Acessório – veja figura ) Para o trabalho com o carril de guia 42 deverá sempre trabalhar com o adaptador de guia 35 (acessório). Com auxílio do carril de guia 42 (acessório), é possível executar processos de fresagem em linha recta. Para isto deverá sempre utilizar a placa de dis- tanciamento 41 (acessório) para equilibrar a dife- rença de altura. Montar o adaptador de carril de guia 35 com a ré- gua de guia 31. Colocar o carril de guia sobre a peça a ser traba- lhada e montar com o dispositivo de aperto apro- priado (p. ex. sargentos). Colocar o aparelho com o adaptador de carril de guia 35 sobre o carril de guia. ■ Tirar a ficha da tomada antes do todos os trabalhos no aparelho. ■ Sempre manter o aparelho e as aberturas de ventilação limpas, para trabalhar bem e de forma segura. Caso o aparelho venha a apresentar falhas, ape- sar de cuidadosos processos de fabricação e de controlo de qualidade, deve ser reparado em um serviço técnico autorizado para aparelhos eléctri- cos Bosch. No caso de informações e encomendas de aces- sórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho! Reciclagem de matérias primas em vez de eliminação de lixo Recomenda-se sujeitar o aparelho, os acessó- rios e a embalagem à uma reutilização ecológica. Estas instruções foram manufacturadas com pa- pel reciclável isento de cloro. Para efeitos de uma reciclagem específica, as peças de plástico dispõem de uma respectiva marcação. Valores de medida de acordo com EN 60 745. O nível de ruído avaliado como A do aparelho é de tipicamente: nível de pressão acústica 95 dB (A); nível de potência acústica 106 dB (A). Incerteza de medição K = 3 dB. Usar protecção auricular! A vibração do braço e da mão é tipicamente infe- rior a 2,5 m/s

Desenhos e informações a respeito das peças sobressalentes encontram-se em: www.bosch-pt.com Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E-3E 1800 Lisboa ✆ .................................................... +351 21 / 8 50 00 00 Fax .................................................... +351 21 / 8 51 10 96 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas ✆ .............................................................. 0800 / 70 45446 E-Mail: [e-mail] Declaramos sob nossa exclusiva responsabili- dade que este produto cumpre as seguintes nor- mas ou documentos normativos: EN 60 745 con- forme as disposições das directivas 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Reservado o direito a modificações Manutenção e conservação Protecção do meio-ambiente
