Technische Kenmerken	Vermogen: 1100 W, Toerental zonder belasting: 28000 - 30000 t/min, Freesdiepte: 0 - 55 mm
Gebruik	Ideaal voor het frezen van hout, het bewerken van randen en het samenstellen van panelen.
Onderhoud en Reparatie	Regelmatig reinigen van filters, controle van voedingskabels, smeren van bewegende delen.
Veiligheid	Bescherming tegen onbedoeld opnieuw starten, veiligheidschakelaar, aanbevolen het dragen van een veiligheidsbril.
Algemene Informatie	Gewicht: 3,5 kg, Afmetingen: 34 x 22 x 29 cm, Garantie: 2 jaar.

Veelgestelde vragen - POF 1100 AE BOSCH

Hoe stel ik de freesdiepte in op de BOSCH POF 1100 AE?

Om de freesdiepte in te stellen, ontgrendel de diepte-instelknop en stel deze in op de gewenste positie. Zodra de gewenste diepte is bereikt, vergrendel je de knop om de instelling te behouden.

Wat te doen als de bovenfrees niet aangaat?

Controleer of het apparaat correct is aangesloten op een werkend stopcontact. Zorg er ook voor dat de aan/uit-schakelaar in de \"Aan\"-stand staat.

Hoe vervang ik de frees op de BOSCH POF 1100 AE?

Om de frees te vervangen, koppel je de bovenfrees los en gebruik je de meegeleverde sleutel om de freesbout los te draaien. Vervang de frees door een nieuwe en draai de bout weer vast met de sleutel.

De bovenfrees trilt te veel tijdens gebruik, wat moet ik doen?

Zorg ervoor dat de frees goed is geïnstalleerd en in goede staat verkeert. Controleer ook of het materiaal dat je freest goed vastzit en stabiel is. Een onjuiste installatie kan overmatige trillingen veroorzaken.

Hoe maak en onderhoud ik de BOSCH POF 1100 AE?

Koppel de bovenfrees na elk gebruik los en maak deze schoon met een droge doek. Zorg ervoor dat de ventilatieopeningen vrij zijn. Gebruik geen agressieve chemische reinigingsmiddelen.

Wat is het vermogen van de BOSCH POF 1100 AE?

De BOSCH POF 1100 AE heeft een vermogen van 1100 Watt, waardoor hij geschikt is voor diverse freeswerkzaamheden.

Kan ik de bovenfrees gebruiken voor andere materialen dan hout?

De BOSCH POF 1100 AE is voornamelijk ontworpen voor hout. Voor andere materialen zoals plastic of aluminium, zorg ervoor dat je geschikte frezen gebruikt en pas de snelheid dienovereenkomstig aan.

Hoe stel ik de motorsnelheid in op de BOSCH POF 1100 AE?

De motorsnelheid kan worden aangepast met de snelheidsregelknop bovenop het apparaat. Kies de snelheid op basis van het materiaal waarmee je werkt.

Waar kan ik reserveonderdelen vinden voor de BOSCH POF 1100 AE?

Reserveonderdelen zijn verkrijgbaar bij erkende Bosch-dealers, bouwmarkten of op de officiële Bosch-website.

GEBRUIKSAANWIJZING POF 1100 AE BOSCH

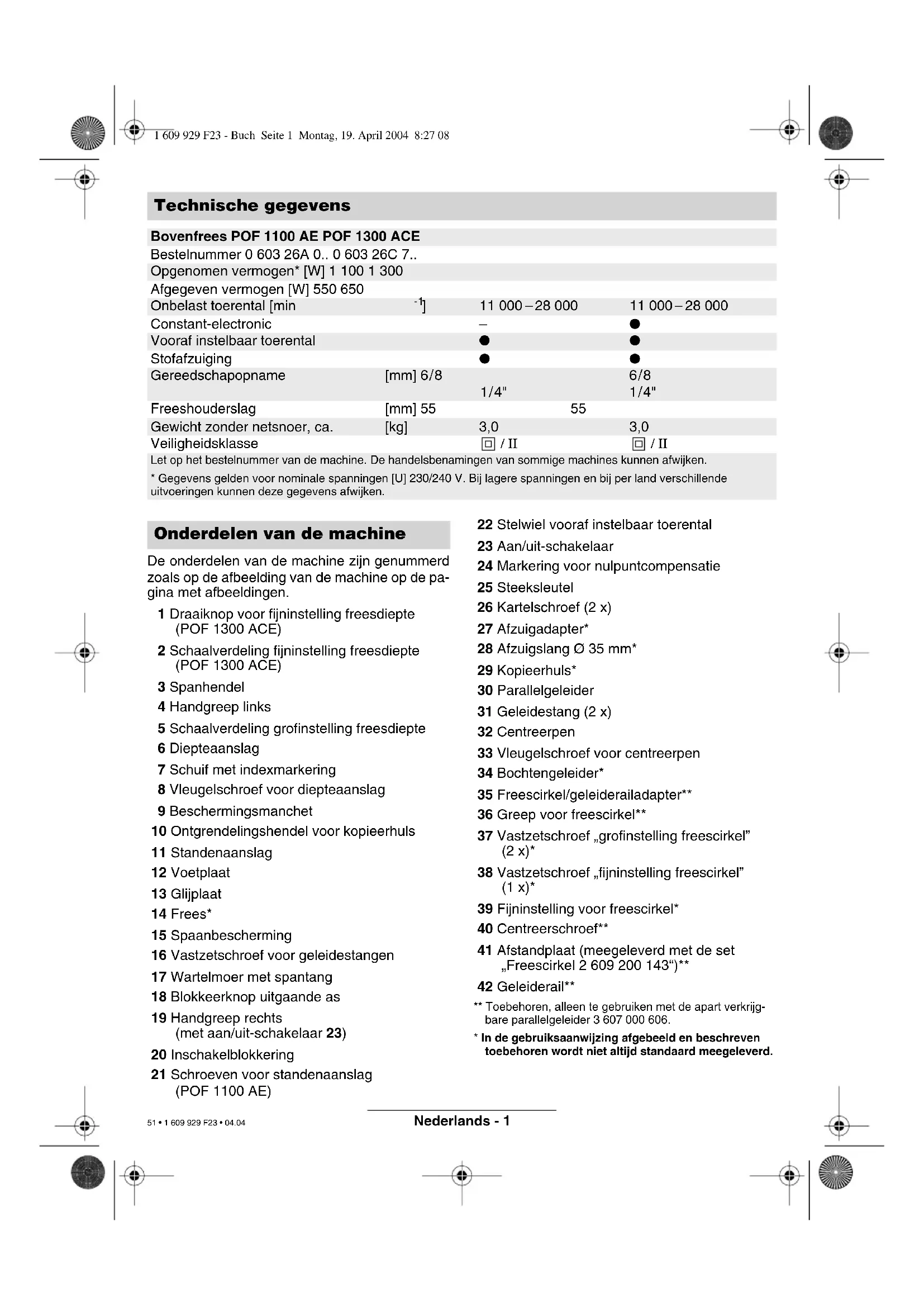

• In de gebruiksaanwijzing afgebeeld en beschreven toebehoren wordt niet altijd standaard meegeleverd. Technische gegevens Bovenfrees POF 1100 AE POF 1300 ACE Bestelnummer 0 603 26A 0.. 0 603 26C 7.. Opgenomen vermogen* [W] 1 100 1 300 Afgegeven vermogen [W] 550 650 Onbelast toerental [min

• Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. Onderdelen van de machine 1 609 929 F23 - Buch Seite 1 Montag, 19. April 2004 8:27 08 51 • 1 609 929 F23 • 04.04Nederlands - 2 De machine is bestemd voor het met vaste steun frezen van groeven, randen, profielen en langga- ten in hout, kunststof en lichte bouwmaterialen en voor het kopieerfrezen. Bij een gereduceerd toerental en met geschikte frezen kunnen ook non-ferrometalen worden be- werkt. Met de machine kan uitsluitend veilig worden gewerkt, wanneer u de gebruiksaanwijzing en de veiligheidsvoorschriften volle- dig leest en u zich strikt aan de gegeven aanwijzingen houdt. Houd u bovendien aan de algemene veilig- heidsvoorschriften in de bijgevoegde bro- chure. Laat u voor het eerste gebruik prak- tisch instrueren. ■ Draag een veiligheidsbril en gehoorbescher- ming. ■ Draag stevige schoenen. ■ Draag bij lang haar een haarbescherming. Werk alleen met nauw sluitende kleding. ■ Raak de stroomkabel niet aan indien deze tij- dens de werkzaamheden wordt beschadigd of doorgesneden, maar trek onmiddellijk de stek- ker uit het stopcontact. Gebruik de machine nooit met een beschadigde kabel. ■ Sluit gereedschap dat buitenshuis wordt ge- bruikt aan via een aardlekschakelaar met een inschakelstroom van maximaal 30 mA. Ge- bruik het gereedschap niet in de regen of in een vochtige omgeving. ■ Voer de kabel altijd achterwaarts van de ma- chine weg. ■ Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Bescha- diging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroor- zaakt materiële schade en kan een elektrische schok veroorzaken. ■ Pak het elektrische gereedschap alleen vast aan een geïsoleerd handvat wanneer het inzetgereedschap een verborgen lei- ding of het eigen netsnoer kan raken. Contact met een onder spanning staande leiding kan metalen delen van de machine onder span- ning zetten en tot een elektrische schok leiden. ■ Houd de machine tijdens de werkzaamheden altijd stevig met beide handen vast en zorg er- voor dat u stevig staat. ■ Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. ■ Beweeg de machine alleen ingeschakeld naar het werkstuk. ■ Controleer voor de ingebruikneming of het freesgereedschap stevig vast zit. ■ Frees nooit over metalen voorwerpen, spijkers of schroeven. ■ Handen uit de buurt van de ronddraaiende frees. ■ Beweeg de machine na het einde van de werk- zaamheden terug naar de beginstand boven- aan door de spanhendel te bedienen en scha- kel de machine uit. ■ Schakel de machine voor het neerleggen altijd uit en wacht tot deze tot stilstand is gekomen. ■ Bescherm gereedschappen tegen schokken en slagen. ■ Laat kinderen de machine nooit gebruiken. ■ Bosch kan een juiste werking van de machine uitsluitend waarborgen wanneer voor deze machine bedoeld origineel toebehoren wordt gebruikt. Keuze van frezen Afhankelijk van de bewerking en het gebruiks- doel zijn freesgereedschappen in een groot aan- tal uitvoeringen en kwaliteiten beschikbaar: Freesgereedschappen van hogecapaciteit- snelstaal (HSS) zijn geschikt voor de bewerking van zachte materialen als zachthout en kunststof. Freesgereedschappen met hardmetalen snij- kanten (HM) zijn bij uitstek geschikt voor harde en abrasieve materialen als hardhout en aluminium. Gebruik alleen freesgereedschappen met een toegestaan toerental dat min- stens even hoog is als het hoogste on- belaste toerental van de machine. De schachtdiameter van de frees moet overeenkomen met de aangegeven dia- meter van de gereedschapopname (spantang). Oorspronkelijke freesgereedschappen uit het uit- gebreide Bosch-toebehorenprogramma zijn ver- krijgbaar bij uw vakhandel. Gebruik volgens bestemming Voor uw veiligheid Freesgereedschap inzetten 1 609 929 F23 - Buch Seite 2 Montag, 19. April 2004 8:27 08 52 • 1 609 929 F23 • 04.04Nederlands - 3 Frees inzetten (zie afbeelding ) ■ Trek altijd voor werkzaamheden aan de ma- chine de stekker uit het stopcontact. ■ Voor het inzetten en wisselen van freesge- reedschappen wordt het dragen van werk- handschoenen geadviseerd. Klap de spaanbescherming 15 naar beneden. Druk op de blokkeerknop voor de uitgaande as 18 en houd deze vast. Draai de as eventueel met de hand tot de blokkering vastklikt. ■ Bedien de blokkeerknop alleen bij stilstand. Breng de frees aan. De freesschacht moet min- stens 20 mm (schachtlengte) naar binnen ge- schoven worden. Draai de wartelmoer 17 met de steeksleutel 25 (SW 19) vast. Laat de asblokkeerknop 18 los. Klap de spaanbescherming 15 omhoog. Draai in geen geval de spantang met de moer vast wanneer geen frees is aange- bracht. ■ Stof dat tijdens de werkzaamheden ontstaat, kan schadelijk voor de gezondheid, brandbaar of explosief zijn. Geschikte beschermings- maatregelen zijn noodzakelijk. Bijvoorbeeld: Sommige soorten stof worden beschouwd als kankerverwekkend. Gebruik een geschikte afzuiging voor stof en spanen en draag een stofmasker. ■ Stof van lichte metalen kan ontvlammen of ex- ploderen. Houd de werkomgeving altijd schoon omdat materiaalmengsels bijzonder gevaarlijk zijn. Afzuigadapter monteren (zie afbeelding ) Duw de spaanbescherming 15 aan de houder van de voetplaats samen en verwijder deze. Bevestig de afzuigadapter 27 met de beide kar- telschroeven 26 op de voetplaat 12 en sluit de stofzuiger aan met de afzuigslang 28 (toebeho- ren).

Let bij de montage van de afzuigadapter op de juiste inbouwpositie. Voor het afzuigen kan de 35 mm Ø afzuigs- lang 28 rechtstreeks op de afzuigadapter worden aangesloten. Reinig de afzuigadapter 27 regelmatig om altijd een optimale afzuiging van het spaanmateriaal te waarborgen. De machine kan rechtstreeks worden aangeslo- ten op het stopcontact van een Bosch-allround- zuiger met afstandsbediening. Deze wordt bij het inschakelen van de machine automatisch ge- start. De stofzuiger moet geschikt zijn voor het te be- werken materiaal. Gebruik bij het afzuigen van bijzonder gevaarlijk, kankerverwerkend, droog stof een speciale zui- ger. Let op de netspanning: De spanning van de stroombron moet overeenkomen met de gege- vens op het typeplaatje. Met 230 V aangeduide machines kunnen ook worden gebruikt met een spanning van 220 V. In- en uitschakelen Als u de machine wilt inschakelen, bedient u eerst de inschakelblokkering 20 en drukt u ver- volgens de aan/uit-schakelaar 23 in en houdt u deze ingedrukt. POF 1300 ACE: Een lamp verlicht de freesom- geving. Als u de machine wilt uitschakelen, laat u de aan/uit-schakelaar 23 los. POF 1300 ACE: De lamp gaat langzaam uit. Vooraf instelbaar toerental Met het stelwiel 22 kan het vereiste toerental (ook terwijl de machine loopt) vooraf worden in- gesteld. 1 – 2 = laag toerental 3 – 4 = gemiddeld toerental 5 – 6 = hoog toerental Het vereiste toerental is afhankelijk van het mate- riaal en kan proefondervindelijk worden vastge- steld. Laat na langdurige werkzaamheden met een laag toerental de machine afkoelen door deze ca. 3 minuten met maximumtoerental onbelast te la- ten lopen. Afzuiging van stof en spanen

Ingebruikneming 1 609 929 F23 - Buch Seite 3 Montag, 19. April 2004 8:27 0853 • 1 609 929 F23 • 04.04Nederlands - 4 Toerentaltabel De in de tabel vermelde waarden zijn richtwaar- den. Het vereiste toerental is afhankelijk van het materiaal en van de werkomstandigheden en kan proefsgewijs worden bepaald. Constant-electronic (POF 1300 ACE) De constant-electronic houdt het toerental bij on- belast en belast lopen vrijwel constant en waar- borgt een gelijkmatige arbeidscapaciteit. De freesdiepte kan afhankelijk van de bewerking in een aantal standen vooraf worden ingesteld. De freesdiepte mag alleen worden inge- steld wanneer de machine uitgescha- keld is. Freesdiepte grof instellen – Plaats de machine op het te bewerken werk- stuk. POF 1300 ACE: Stel de fijninstelweg met de fij- ninstelling 1 in het midden. Draai hiervoor de draaiknop van de fijninstelling zo lang tot de mar- keringen 24 aan de achterzijde van de machine zoals weergegeven overeenkomen. Draai vervolgens de schaalverdeling 2 op „0” (zie afbeelding ). Zet de standenaanslag 11 in de laagste stand. De geleider klikt merkbaar vast. POF 1100 AE: Draai de schroeven voor de stan- denaanslag 21 voor de helft naar binnen of naar buiten. Zet de standenaanslag 11 in de laagste stand. De geleider klikt merkbaar vast. Als een fijninstel- ling van de freesdiepte is gewenst, kiest u een van de drie standen die met de schroef 21 is voorzien. POF 1100 AE/POF 1300 ACE: – Draai de vleugelschroef 8 los tot de diepteaan- slag 6 vrij kan worden bewogen. – Draai de spanhendel 3 met de wijzers van de klok los en duw de machine langzaam omlaag tot de frees het werkstukoppervlak raakt. Ver- grendel de machine door de spanhendel 3 te- gen de wijzers van de klok te draaien. – Duw de diepteaanslag 6 naar beneden tot deze de standenaanslag 11 raakt. Duw de schuif 7 naar beneden en zet deze op „0”. – Stel de diepteaanslag 6 in op de gewenste freesdiepte en draai de vleugelschroef 8 vast. Belangrijk hierbij is dat de schuif 7 daarna niet meer wordt versteld. – Draai de spanhendel 3 los en breng de ma- chine weer omhoog. De voorgenomen grofinstelling van de frees- diepte moet proefsgewijs worden gecontroleerd en eventueel worden gecorrigeerd. Fijninstelling van de freesdiepte (POF 1300 ACE) Na een proeffrezing kunt u de freesdiepte bijstel- len door aan de fijninstelling 1 (1 verdeel- streep = 0,1 mm, 1 omwenteling = 2,0 mm) te draaien. De maximale verstelweg bedraagt in to- taal ca. +/– 8 mm. Voorbeeld: Breng de machine terug naar boven en meet de gefreesde groefdiepte (gewenst = 10,0 mm, werkelijk = 9,8 mm). – Breng de machine omhoog en leg de glij- plaat 13 er zo onder dat vrij neerdalen van de machine mogelijk is en de frees het werkstuk niet aanraakt. Duw de machine weer naar beneden tot de diepteaanslag 6 de standenaanslag 11 raakt. – Draai vervolgens, indien dit nog niet gebeurd is, de schaalverdeling 2 op „0”. – Draai de vleugelschroef 8 los. – Stel met de fijninstelling 1 de freesdiepte bij met 0,2 mm resp. twee verdeelstrepen (het verschil van de gewenste en de werkelijke waarde). Doe dit met de wijzers van de klok mee. – Draai de vleugelschroef 8 weer vast. – Breng de machine terug naar boven en contro- leer de freesdiepte opnieuw proefsgewijs. Na de instelling van de freesdiepte mag de stand van de indexmarkering 7 op de diepteaanslag niet meer worden gewijzigd, zodat altijd de mo- menteel ingestelde freesdiepte op de schaalver- deling 5 kan worden afgelezen. Materiaal Frees-Ø Toerental- standen Hardhout 4 – 10 mm 5–6 (beukenhout) 12 – 20 mm 3–4 22 – 40 mm 1–2 Zachthout 4 – 10 mm 5–6 (grenen) 12 – 20 mm 3–6 22 – 40 mm 1–3 Spaanplaat 4 – 10 mm 3–6 12 – 20 mm 2–4 22 – 40 mm 1–3 Kunststof 4 – 15 mm 2–3 16 – 40 mm 1–2 Aluminium 4 – 15 mm 1–2 16 – 40 mm 1 Freesdiepte instellen

1 609 929 F23 - Buch Seite 4 Montag, 19. April 2004 8:27 08 54 • 1 609 929 F23 • 04.04Nederlands - 5 Fijninstelling van de freesdiepte (POF 1100 AE) Met de standenaanslag 11 kunt u maximaal drie verschillende freesdiepten vooraf instellen. De in- stelling vindt plaats volgens de eerder beschre- ven werkwijze, met het verschil dat door het ver- draaien van de schroeven voor de standenaan- slag 21 het hoogteverschil van de aanslagen ten opzichte van elkaar kan worden veranderd. Gebruik van de standenaanslag a) Verdeling in verschillende bewerkings- stappen Bij grote freesdiepten wordt aangeraden om een aantal bewerkingsstappen met telkens een kleine spaanafname uit te voeren. Met behulp van de standenaanslag 11 kan de freesbewer- king in verschillende standen worden verdeeld. Stel de gewenste freesdiepte in met de laagste stand van de standengeleider. Daarna worden voor de eerste bewerkingsstappen de hogere standen gekozen. b) Voorinstelling van verschillende frees- diepten Wanneer een aantal verschillende freesdiepten bij de bewerking van een werkstuk nodig zijn, kunt u deze eveneens met behulp van de stan- denaanslag 11 vooraf instellen. Freesrichting Frees altijd tegen de draairichting van de frees (tegenlopend). Wanneer u met de draairichting mee freest (gelijklopend) kan de bovenfrees uit uw hand worden getrokken. Freesbewerking Stel de freesdiepte in zoals eerder beschreven. Plaats de machine op het werkstuk en schakel in. Draai de spanhendel 3 met de wijzers van de klok los en duw de machine langzaam omlaag tot deze de diepteaanslag 6 raakt. Vergrendel de machine door de spanhendel 3 tegen de wijzers van de klok te draaien. Voer de freeswerkzaam- heden uit met een gelijkmatige voorwaartse be- weging. Breng de machine na het einde van de freesbe- werking naar boven en schakel deze uit. Frezen met kopieerhuls Met de kopieerhuls 29 kunt u omtrekken van mo- dellen of sjablonen op werkstukken overbrengen. Kopieerhuls 29 inzetten (zie afbeelding ) Zet de kopieerhuls 29 in de onderzijde van de glijplaat 13 door de blokkeerhendel 10 te bedie- nen. De codeernokken moeten daarbij merkbaar in de uitsparingen van de kopieerhuls vastklik- ken. Freesbewerking (zie afbeelding ) Kies een kleinere freesdiameter dan de binnendiameter van de kopieerhuls. Plaats de machine met de kopieerhuls 29 tegen de sjabloon. Draai de spanhendel 3 met de wij- zers van de klok mee los en laat de machine langzaam naar het werkstuk dalen tot de inge- stelde freesdiepte is bereikt. Geleid de machine met uitstekende kopieerhuls en lichte zijwaartse druk langs de sjabloon. Opmerking: Vanwege de uitstekende hoogte van de kopieerhuls moet de sjabloon een mini- mumdikte van 8 mm bezitten. Frezen met aanslaglijst (zie afbeelding ) Bevestig een geschikte aanslaglijst met een bij- behorende spanvoorziening (lijmklem) aan het werkstuk. Beweeg de afgeplatte zijde van de glijplaat langs de geleidingslijst. Let op de voedingsrichting: Ter voorkoming van het weglopen van de machine van de aanslaglijst is het belang- rijk dat de machine wordt geleid zoals weergegeven. Tips voor de werkzaamheden

1 609 929 F23 - Buch Seite 5 Montag, 19. April 2004 8:27 08 55 • 1 609 929 F23 • 04.04Nederlands - 6 Kanten- en vormfrezen Bij het kanten- en vormfrezen zonder parallelge- leider moet het freesgereedschap zijn voorzien van een pen of lager. Breng de machine van de zijkant naar het werk- stuk en begin te frezen tot de pen of het lager van het freesgereedschap tegen de te bewerken werkstukrand ligt. Geleid de machine met beide handen langs de werkstukrand. Let er daarbij op dat de machine haaks ligt. Te sterke druk kan de rand van het werkstuk beschadigen. Frezen met parallelgeleider (toebehoren – zie afbeeldingen + ) Duw de parallelgeleider 30 met de geleidestan- gen 31 in de voetplaat 12 en draai deze vast met de vleugelschroeven 16 op de vereiste maat. Geleid de machine met gelijkmatige voorwaartse beweging en zijwaartse druk op de parallelgelei- der 30 langs de werkstukrand. Frezen van cirkelbogen (zie afbeeldingen + ) Keer de parallelgeleider 30 om (geleidingsvlak- ken wijzen naar boven) en schuif deze met de ge- leidingsstangen in de voetplaat 12. Draai de cen- treerpen 32 met de vleugelschroef 33 door het boorgat van de parallelgeleider. Steek de centreerpen in het aangetekende mid- delpunt van de cirkelboog en geleid de machine met een gelijkmatige voorwaartse beweging over het oppervlak van het werkstuk. Frezen met de bochtengeleider (zie afbeeldingen + ) Schuif de parallelgeleider 30 met de geleidestan- gen 31 in de voetplaat 12. Bevestig de bochten- geleider met het gemonteerde steunwiel 34 op de parallelgeleider 30. Geleid de machine met lichte zijwaartse druk langs de rand van het werkstuk. Frezen met freescirkel (toebehoren – zie afbeelding ) Gebruik voor ronde freeswerkzaamheden de freescirkel/geleiderailadapter 35 (toebehoren). Monteer de freescirkel volgens de afbeelding. Draai de schroef 40 in de schroefdraad. Plaats de schroefpunt in het middelpunt van de te frezen cirkelboog en let erop dat deze in het oppervlak van het werkstuk grijpt. Stel de gewenste radia grof in door de freescirkel te verschuiven en draai de fixeerschroeven 37 en 38 vast. Met de fijninstelling 39 kunt u na het losdraaien van de vleugelschroef 37 de freescirkel bijstellen (1 verdeelstreep = 0,1 mm, 1 omwenteling = 2,0 mm). Geleid de machine met de rechterhandgreep 19 en de extra handgreep 36 over het werkstuk. Frezen met geleiderail (toebehoren – zie afbeelding ) Voor werkzaamheden met de geleiderail 42 is de geleideadapter 35 (toebehoren) vereist. Met de geleiderail 42 (toebehoren) kunt u rechtlij- nige freesbewerkingen uitvoeren. Daarvoor moet u ter compensatie van het hoog- teverschil altijd de afstandplaat 41 (toebehoren) gebruiken. Monteer de geleiderailadapter 35 met de gelei- destangen 31. Plaats de geleiderail op het werkstuk en monteer deze met een geschikte spanvoorziening (bij- voorbeeld lijmklemmen). Plaats de machine met de geleiderailadapter 35 op de geleiderail.

1 609 929 F23 - Buch Seite 6 Montag, 19. April 2004 8:27 08 56 • 1 609 929 F23 • 04.04Nederlands - 7 ■ Trek altijd voor werkzaamheden aan de ma- chine de stekker uit het stopcontact. ■ Houd de machine en de ventilatieopenin- gen altijd schoon om goed en veilig te wer- ken. Mocht de machine ondanks zeer zorgvuldige fa- bricage- en testmethoden toch defect raken, dient de reparatie door een erkende reparatieser- vice voor Bosch elektrisch gereedschap te wor- den uitgevoerd. Vermeld bij vragen en bestellingen van vervan- gingsonderdelen altijd het bestelnummer van 10 cijfers van de machine. Terugwinnen van grondstoffen in plaats van het weggooien van afval Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt. Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier. De kunststof delen zijn gekenmerkt om ze per soort te kunnen recyclen. Meetwaarden vastgesteld volgens EN 60 745. Het A-gewaardeerde geluidsniveau van de ma- chine bedraagt kenmerkend: geluidsdrukniveau 95 dB (A); geluidsvermogenniveau 106 dB (A). Meetonzekerheid K = 3 dB. Draag een gehoorbescherming. Kenmerkend is dat de trillingen van hand en arm geringer zijn dan 2,5 m/s
