Tipo de produto	Pistola de pintura Airless
Marca	Scheppach
Modelo	ACS3000
Alimentação	220-240 V ~ 50 Hz
Potência absorvida	650-750 W
Corrente nominal	2,8-3,3 A
Pressão de serviço máxima	3000 PSI / 207 bar
Pressão de serviço ajustável	0-3000 PSI / 0-207 bar
Vazão do produto	1,1 L/min
Tipo de bico	517
Comprimento da mangueira de pulverização	7,6 m
Nível de pressão sonora (LpA)	91 dB
Nível de potência sonora (LWA)	97 dB
Valor de vibração	0,715 m/s²
Índice de proteção	IP23
Categoria de proteção	I
Temperatura de trabalho	5-40 °C
Umidade de trabalho	30-50 %
Conexão da mangueira de pulverização	1/4-18 NPSM
Tipo de uso	Privado (bricolagem, reforma)
Conteúdo da entrega	Pistola, mangueira 7,6 m, mangueira de sucção, mangueira de retorno, chave plana 19 mm, escova de limpeza, junta de reposição, manual de instruções
Manutenção	Limpeza imediata após uso, enxágue com água ou solvente adequado, verificação dos filtros
Segurança	Parada e descompressão obrigatórias antes da manutenção; usar EPI (óculos, luvas, máscara); não direcionar o jato para pessoas

Perguntas frequentes - ACS3000 SCHEPPACH

Como preparar a bomba antes do primeiro uso?

Coloque o interruptor Prime/Spray na posição Prime, o regulador de pressão na posição Prime/Clean, então acione o aparelho por cerca de 60 segundos até que a tinta flua regularmente pela mangueira de retorno. Em seguida, coloque o interruptor na posição Spray e aguarde a parada automática.

O que fazer se o aparelho não pulverizar tinta?

Verifique se o bico não está obstruído, se a mangueira de sucção está bem imersa e se o filtro de rede da mangueira de sucção está limpo. Ajuste o regulador de pressão para um valor mais alto, se necessário.

Como limpar o aparelho após o uso?

Coloque o regulador na posição Prime/Clean, o interruptor na posição Prime, então faça circular uma solução de limpeza adequada (água para tintas à base de água, solvente para tintas à base de óleo). Em seguida, mude para Spray e pulverize em um balde vazio até que o líquido saia claro.

Quais tipos de tinta posso usar com o ACS3000?

Você pode usar tintas à base de água, à base de óleo, primers, vernizes, óleos e decapantes. Evite tintas abrasivas, tintas de silicato e materiais combustíveis.

Como descomprimir o aparelho com segurança?

Trave o gatilho, coloque o interruptor na posição Prime, desligue o aparelho, gire o regulador para a posição Prime/Clean, destrave o gatilho e puxe-o brevemente para liberar a pressão. Retrave o gatilho em seguida.

O que fazer em caso de entupimento do bico de pulverização?

Siga o procedimento de descompressão, então remova o bico e limpe-o com uma agulha de limpeza ou escova. Você também pode deixá-lo de molho em uma solução de limpeza adequada.

Como ajustar a pressão de pulverização?

Gire o regulador de pressão no sentido horário para aumentar a pressão, no sentido anti-horário para diminuir. Teste em um refugo para obter um jato uniforme sem neblina excessiva.

Posso usar uma extensão elétrica?

Sim, mas ela deve ter uma seção mínima de 1,5 mm² para um comprimento máximo de 25 m. Use apenas extensões adequadas para ambientes externos e com tomada de aterramento.

Como armazenar o aparelho por um longo período?

Limpe cuidadosamente o aparelho, remova as mangueiras, despeje 30 ml de óleo nos conectores de admissão, ligue a bomba na posição Spray por 5 segundos, então guarde em local seco, escuro e livre de gelo, fora do alcance de crianças.

Quais equipamentos de proteção devo usar?

Use sempre óculos de proteção, proteção auditiva, máscara antipoeira (ou respiratória conforme o produto), luvas adequadas e roupas cobrindo o corpo para evitar contato com a tinta.

MANUAL DE UTILIZADOR ACS3000 SCHEPPACH

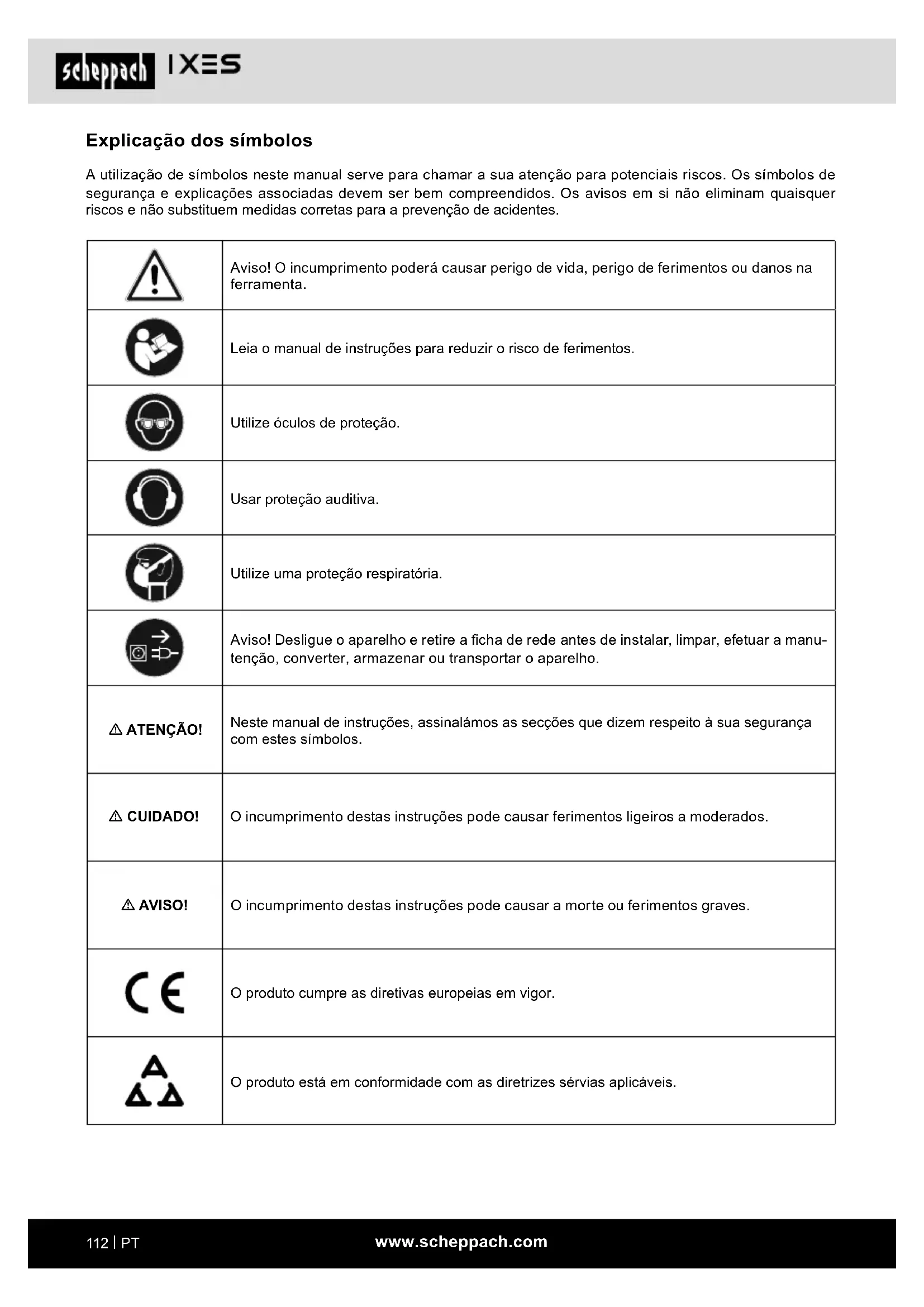

Explicação dos símbolos

A utilização de símbolos neste manual serve para chamar a sua atenção para potenciais riscos. Os símbolos de segurança e explicações associadas devem ser bem compreendidos. Os avisos em si não eliminam quaisquer riscos e não substituem medidas corretas para a prevenção de acidentes.

	Aviso! O incumprimento poderá causar perigo de vida, perigo de ferimentos ou danos na ferramenta.
	Leia o manual de instruções para reduzir o risco de ferimentos.
	Utilize óculos de proteção.
	Usar proteção auditiva.
	Utilize uma proteção respiratória.
	Aviso! Desligue o aparelho e retire a ficha de rede antes de instalar, limpar, efetuar a manutenção, converter, armazenar ou transportar o aparelho.
Δ	Neste manual de instruções, assinalámos as secções que dizem respeito à sua segurança com estes símbolos.
Δ	O incumprimento destas instruções pode causar ferimentos ligeiros a moderados.
	O incumprimento destas instruções pode causar a morte ou ferimentos graves.
	O produto cumpre as diretivas europeias em vigor.
	O produto está em conformidade com as diretrizes sérvias aplicáveis.

Conteúdo: Página:

1. Introdução.... 114
2. Descrição do aparelho (Fig. 1-3).... 114
3. Âmbito de fornecimento.... 114
4. Utilização correta.... 115
5. Indicações de segurança gerais para aparelhos elétricos .... 115
6. Indicações de segurança para sistemas de pulverização de tinta Airless..... 117
7. Riscos residuais 119
8. Seleção do material e da tinta.... 119
9. Montagem.... 119
10. Antes da colocação em funcionamento 120
11. Operação 121
12. Limpeza e manutenção 122
13. Dados técnicos 124
14. Armazenamento e transporte.... 124
15. Ligação elétrica 125
16. Eliminação e reciclagem.... 125
17. Resolução de problemas.... 127
18. Declaração de conformidade 413

1. Introdução

Fabricante:

Scheppach GmbH

D-89335 Ichenhausen, Alemanha

Estimado cliente,

Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.

Nota:

De acordo com a legislação vigente relativa à responsabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:

• manuseio incorreto,
• Incumprimento do manual de instruções,
• reparações efetuadas por técnicos terceiros não autorizados,
• montagem e substituição de peças sobresselentes que não sejam de origem,
• utilização incorreta,
• falhas da instalação elétrica em caso de não cumprimento dos regulamentos elétricos e disposições VDE.

Tenha em atenção:

Antes da montagem e da colocação em funcionamento, leia a totalidade do texto do manual de instruções.

Este manual de instruções deverá facilitar-lhe a familiarização com o aparelho e com as possibilidades de utilização corretas.

O manual de instruções contém indicações importantes de como trabalhar com o aparelho de modo seguro, correto e económico e de como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e vida útil do aparelho.

Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação do aparelho vigentes no seu país.

Guarde o manual de instruções num involucro de plástico, protegido da sujidade e da umidade, junto ao aparelho. O manual deve ser lido e seguido por todo e qualquer pessoal operador antes do início dos trabalhos. Só devem trabalhar no aparelho pessoas que tenham sido instruídas acerca da utilização do aparelho e dos perigos associados. Deve ser respeitada a idade mínima exigida.

Para além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas idênticas.

Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual de instruções e das indicações de segurança.

2. Descrição do aparelho (Fig. 1-3)

1. Mangueira de pulverização
2. Arco do gatilho
3. Gatilho
4. Proteção do bico
5. Bico de pulverização
6. Pistola de pulverização
7. Pega da pistola de pulverização
8. Estrutura
9. Regulador de pressão
10. Mangueira de retorno
11. Mangueira de aspiração
12. Braçadeira para filtro de rede da mangueira de aspiração
13. Filtro de rede da mangueira de aspiração
14. Interruptor de ligar/desligar
15. Ligação de entrada da mangueira de aspiração
16. Braçadeira para ligação de entrada da mangueira de aspiração
17. Cabo de rede
18. Ligação de saída da mangueira de pulverização
19. Interruptor Prime/Spray
20. Ligação de entrada da mangueira de retorno
21. Braçadeira para ligação de entrada da mangueira de retorno
22. Suporte do filtro
23. Alavanca de segurança do gatilho
24. Suporte do arco do gatilho
25. Ligação de entrada da mangueira de pulverização
26. Pega do filtro de rede
27. Pino espaçador
28. Vedante
29. Porca de bloqueio

3. Âmbito de fornecimento

• Abra a embalagem e retire cuidadosamente o aparelho.

• Remova o material de embalamento, assim como as fixações de embalamento e transporte (se presentes).

• Verifique se o âmbito de fornecimento está completo.

• Inspezione o aparelho e os acessórios quanto a danos de transporte.
• Guarde a embalagem até ao fim do período de garantia, se possível.

△ ATENÇÃO! O aparelho e o material de embalagem não são brinquedos! Crianças não deverão brincar com sacos de plástico, películas e peças pequenas! Risco de ingestão e asfixia!

1x sistema de pulverização de tinta Airless
1x mangueira de pulverização de 7,6 m
1x pistola de pulverização
1x mangueira de aspiração
1x mangueira de retorno
1x chave de boca de 19 mm
1x escova de limpeza
1x vedante sobresselente
1x manual de instruções
1x cartão de garantia

4. Utilização correta

O sistema de pulverização de tinta Airless é adequado a trabalhos de renovação de médias a grandes dimensões na casa e no jardim. Ele foi desenvolvido de modo a que a tinta seja diretamente aspirada do balde de tinta e possa ser aplicada em pouco tempo em grandes superfícies. Incluem-se superfícies tais como cercas, pérgolas, barracões, fachadas de madeira, pavilhões, portões de garagem, grades e paredes. O aparelho destina-se apenas ao uso privado. No capítulo 8 encontra informações adicionais acerca de quais os materiais que podem ser utilizados com o aparelho.

Leia este manual de instruções e familiarize-se com ele antes de utilizar o aparelho.

Este manual de instruções também deve ser transmitido em caso de utilização do aparelho por terceiros.

O aparelho só deve ser utilizado para o seu propósito especificado.

Qualquer outra utilização é considerada incorreta. Os danos ou ferimentos daí resultantes serão da responsabilidade do utilizador e não do fabricante.

Qualquer alteração na máquina exclui o fabricante de toda e qualquer responsabilidade por danos daí resul- tantes.

Tenha em atenção que o aparelho não foi desenvolvido para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se este aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.

5. Indicações de segurança gerais para aparelhos elétricos

⚠ AVISO! Leia todas as indicações de segurança, instruções, ilustrações e dados técnicos que vêm com esta ferramenta elétrica. O incumprimento das instruções que se seguem poderá causar choques elétricos, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para uso futuro.

O termo "ferramenta elétrica" utilizado nas indicações de segurança refere-se a ferramentas elétricas alimentadas pela rede elétrica (com cabo de alimentação) e a ferramentas elétricas alimentadas por bateria (sem cabo de alimentação).

1 Segurança no posto de trabalho

a) Mantenha a sua área de trabalho limpa e bem iluminada. Desordem ou áreas de trabalho não iluminadas podem provocar acidentes.
b) Não trabalhe com a ferramenta elétrica num ambiente potencialmente explosivo, no qual estejam presentes líquidos inflamáveis, gases ou poeiras. As ferramentas elétricas geram fais-cas, que podem inflamar a poeira ou os vapores.
c) Mantenha as crianças e outras pessoas afas-tadas enquanto usa a ferramenta elétrica. Em caso de distração, pode perder o controlo da fer- ramenta elétrica.

2 Segurança elétrica

a) A ficha de ligação da ferramenta elétrica tem de caber na tomada. A ficha não deve ser modificada de forma alguma. Não utilize qualquer ficha de adaptador em conjunto com ferramentas elétricas com ligação à terra. As fichas inalteradas e as tomadas adequadas diminuem o risco de um choque elétrico.

b) Evite o contacto do corpo com superfícies ligadas à terra, como tubos, aquecedores, fogões e frigoríficos. Existe um risco elevado de choque elétrico se o seu corpo estiver ligado à terra.

c) Mantenha as suas ferramentas elétricas afastadas de chuva e humidade.

A penetração de água no aparelho elétrico aumenta o risco de um choque elétrico.

d) Não use o cabo de ligação para transportar ou suspender a ferramenta elétrica ou para desligar a ficha da tomada. Mantenha o cabo de ligação afastado de calor, óleo, bordas afiadas ou peças móveis. Cabos de ligação danificados ou enrolados aumentam o risco de um choque elétrico.

e) Ao trabalhar com uma ferramenta elétrica ao ar livre, use apenas linhas de prolongamento que também sejam adequados para utilização no exterior. A utilização de uma linha de prolongamento adequada para a área exterior diminui o risco de um choque elétrico.

f) Se for inevitável a operação da ferramenta elétrica num ambiente húmido, use um disjuntor diferencial. A utilização de um disjuntor diferencial diminui o risco de um choque elétrico.

3 Segurança das pessoas

a) Mantenha-se atento, concentre-se no que está a fazer e proceda com sensatez ao trabalho com uma ferramenta elétrica. Não utilize qualquer ferramenta elétrica se estiver com sono ou sob a influência de álcool, drogas ou medicamentos. Um instante de descuido durante a utilização da ferramenta elétrica pode provocar ferimentos graves.

b) Utilize sempre equipamentos de proteção pessoal e óculos de proteção. A utilização de equipamentos de proteção pessoal, como máscara antipoeira, sapatos de segurança antiderrapantes, capacete de proteção ou proteção auditiva, dependendo do tipo e uso da ferramenta elétrica, reduz o risco de ferimentos.

c) Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, receber corrente ou transportá-la. Se tiver o dedo no interruptor quando estiver a transportar a ferramenta elétrica ou se conetar a ferramenta elétrica à fonte de alimentação, isso pode causar um acidente.

d) Remova as ferramentas de ajuste ou as chaves de caixa antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa peça rotativa da ferramenta elétrica pode causar ferimentos.

e) Evite uma posição do corpo anormal. Certifique-se de que se coloca numa posição segura e mantenha sempre o equilíbrio.

Assim, controla melhor a ferramenta elétrica em situações inesperadas.

f) Use vestuário de trabalho adequado. Não use roupas largas ou joalharia. Mantenha o cabelo e a roupa afastados de peças móveis. Roupa larga, joalharia ou cabelos longos podem ser capturados por peças móveis.

g) Se puderem ser montados equipamentos de aspiração e recolha de pó, certifique-se de que estes estão ligados e são usados corretamente. A utilização de um aspirador de poeiras pode reduzir a poeira.

h) Não se sinta seguro e nunca transgrida as regras de segurança para ferramentas elétricas, mesmo se estiver familiarizado com a ferramenta elétrica após uso frequente. A atuação descuidada pode provocar lesões graves, dentro em frações de segundos.

4 Utilização e manuseio da ferramenta elétrica

a) Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica adequada para o seu trabalho. Com a ferramenta elétrica correta, trabalha melhor e de forma mais segura na gama de desempenho especificada.

b) Não utilize qualquer ferramenta elétrica cujo interruptor esteja defeituoso. Uma ferramenta elétrica que já não possa ser ligada ou desligada é perigosa e tem de ser reparada.

c) Desconete a ficha da tomada e/ou remova a bateria antes de efetuar quaisquer ajustes no aparelho, trocar insertos da ferramenta ou guardar a ferramenta elétrica. Esta medida de precaução impede o arranque involuntário da ferramenta elétrica.

d) Guarde as ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita a utilização desta ferramenta elétrica a pessoas que não estejam familiarizadas com ela ou não tenham lido estas instruções. As ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.

e) Trate as ferramentas elétricas e acessórios com cuidado. Verifique se as peças móveis funcionam na perfeição e não ficam presas, se peças estão partidas ou danificadas de forma a prejudicar a função da ferramenta elétrica. Mande reparar as peças danificadas antes de utilizar a ferramenta elétrica. Muitos acidentes são causados por ferramentas elétricas com a manutenção mal realizada.

f) Mantenha as suas ferramentas de corte afiadas e limpas. Ferramentas de corte com arestas de corte afiadas tratadas com cuidado emperram menos e são mais fáceis de usar.
g) Utilize as ferramentas elétricas, acessórios e ferramentas de colocação, etc. de acordo com estas instruções. Tome em consideração as condições de trabalho e a atividade a ser realizada. A utilização de ferramentas elétricas para aplicações que não sejam as previstas pode conduzir a situações perigosas.
h) Mantenha as pegas e superfícies para segurar secas, limpas e livres de óleo e massa lubrificante. Em situações imprevistas, pegas e superfícies de pegar escorregadias não permitem uma operação e controlo seguro da ferramenta elétrica.

5 Assistência

a. A ferramenta elétrica só deve ser reparada por pessoal especializado, usando somente peças sobresselentes de origem. Assim assegura-se que a segurança da ferramenta elétrica é mantida.

ATENÇÃO! Esta ferramenta elétrica cria um campo eletromagnético durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do implante antes de operarem a máquina.

6. Indicações de segurança para sistemas de pulverização de tinta Airless

⚠ AVISO! Reduza o risco de incêndio.

• O aparelho só deve ser utilizado em ambientes não potencialmente explosivos.
• O sistema de pulverização de tinta Airless não deve ser utilizado para a aplicação de tintas e solventes inflamáveis cujo ponto de inflamação seja inferior a 21°C. O ponto de inflamação é a temperatura à qual uma substância pode gerar vapores suficientes para uma inflamação.
• Para evitar uma descarga eletrostática, certifique-se de que todos os recipientes e sistemas de recolha estão ligados à terra.

• Ligue-os a uma tomada ligada à terra e utilize cabos de prolongamento ligados à terra. Não utilize adaptadores 3 para 2.

• Não utilize tintas ou solventes que contenham hidrocarbonetos halogenados. Consulte o manual de instruções para exemplos destes tipos de materiais.

• Garanta uma área de pulverização bem ventilada e um abastecimento de ar fresco adequado.
• Não fume na área de pulverização.
• Não acione interruptores de luz nem utilize quaisquer motores ou produtos semelhantes que gerem faíscas na área de pulverização.
• Mantenha a área limpa e isenta de recipientes de tinta ou de produtos de limpeza, panos e outros materiais inflamáveis.
• Deve estar a par da composição das tintas e produtos de limpeza que pretende pulverizar. Leia as fichas de dados de segurança dos materiais (MSDS) e rótulos dos recipientes de tinta ou de produto de limpeza. Siga as instruções de segurança para o processamento, armazenamento, transporte e eliminação do fabricante da tinta ou do produto de limpeza.

• Devem estar presentes e funcionais extintores de incêndio.
  • Ao trabalhar em recintos fechados:

• Assegure-se de que não são gerados vapores contendo solvente na área do aparelho.

• Coloque o aparelho no lado oposto ao objeto a ser pulverizado.
• Mantenha uma distância mínima de 5 m entre o aparelho e a pistola de pulverização.

• Ao trabalhar ao ar livre:

• Assegure-se de que vapores contendo solvente não são conduzidos na direção do aparelho. Tenha em atenção a direção do vento.
• Coloque o aparelho de modo a que vapores contendo solvente não acedam ao aparelho e se depositem no mesmo.
• Mantenha uma distância mínima de 5 m entre o aparelho e a pistola de pulverização.

⚠ AVISO! Minimize o risco de ferimentos na pele.

• Não aponte a pistola para si mesmo, para outras pessoas ou animais.
• Mantenha as mãos e outras partes do corpo longe da saída. Não tente, por exemplo, fechar fugas cobrindo-as com partes do corpo.
• Utilize sempre a tampa de proteção do bico. Não pulverize se a tampa de proteção do bico não estiver instalada.
• Utilize apenas uma ponta do bico prevista pelo fabricante.
• Tenha cuidado ao limpar e substituir pontas do bico.

Se a ponta do bico entupir durante a pulverização, siga as instruções do fabricante relativamente à desconexão do aparelho e ao alívio da pressão antes de remover a ponta do bico para a limpeza.

• Não abandone o aparelho sem supervisão enquanto o mesmo estiver ligado à rede elétrica ou estiver sob pressão. Se não utilizar o aparelho, desligue-o e alivie a pressão de acordo com as instruções do fabricante.
• O jato de alta pressão é capaz de injetar substâncias tóxicas no corpo, o que poderá provocar ferimentos graves. Se tal acontecer, consulte imediatamente um médico.
• Verifique as mangueiras e peças quanto a sinais de danos. Substitua as mangueiras ou peças danificadas.
• Este sistema é capaz de gerar uma pressão de 207 bar. Utilize exclusivamente peças e acessórios autorizados pelo fabricante com pelo menos 228 bar.
• Se não estiver a pulverizar, engate sempre o bloqueio do gatilho. Certifique-se de que o bloqueio do gatilho funciona corretamente.
• Certifique-se de que todas as ligações estão bem fixas antes de trabalhar com o aparelho.
• Deve saber como desligar o aparelho e aliviar rapidamente a pressão. Familiarize-se com os elementos de comando.

⚠ AVISO! Reduza o risco de ferimentos.

• Utilize sempre luvas de proteção, óculos de proteção e um aparelho de respiração ou uma máscara respiratória.
• Não deve operar o aparelho nem aplicar tinta nas proximidades de crianças. Mantenha sempre as crianças afastadas do aparelho.
• Evite uma postura do corpo anormal e não se coloque sobre uma superfície instável. Certifique-se de que se coloca numa posição segura e mantenha sempre o equilíbrio.
• Esteja atento e observe o que está a fazer.
• Não opere o aparelho se estiver cansado ou sob a influência de álcool, drogas ou medicamentos.
• Não vinque nem dobre em demasia a mangueira.
• Não exponha a mangueira a temperaturas ou pressões que excedam o indicado pelo fabricante.
• Não utilize a mangueira como elemento de reforço, nem para puxar ou elevar o aparelho.

• A pressão nominal máxima da mangueira de ar é de 228 bar e a pressão de serviço normal é de 207 bar.

• Tenha em atenção perigos advindos do material pulverizado e consulte as marcações no recipiente ou leia as informações do fabricante relativamente ao material a ser pulverizado, incluindo as disposições para a utilização de equipamento de proteção individual.

• Não pulverize material cujo perigo não seja capaz de avaliar.
• As superfícies do aparelho podem tornar-se bastante quentes durante o funcionamento. Para evitar queimaduras graves, não toque nas superfícies quentes do aparelho. Espere até que o aparelho esteja totalmente arrefecido.
• Um aparelho sob pressão pode arrancar inesperadamente. Siga os passos para o alívio da pressão neste manual antes de verificar, transportar ou efetuar a manutenção do aparelho. Retire a ficha de rede da tomada!
• Leia os avisos e informe-se assim acerca dos perigos específicos dos líquidos utilizados.
• Mantenha líquidos perigosos em recipientes aprovados e elimine-os de acordo com as diretivas em vigor.

⚠ AVISO! Perigo devido a um manuseio incorreto do aparelho

• Não utilize aparelhos eletrostáticos para desem-poeirar ou pulverizar. Isso pode causar sérios peri-gos para o operador.
• Não ultrapasse a pressão de serviço máxima ou a temperatura máxima dos componentes do sistema com o valor nominal mais baixo. Leia os dados técnicos em todos os manuais de instruções dos aparelhos.
• Utilize líquidos e solventes que sejam compatíveis com o seu aparelho.
• Leia as indicações de aviso do fabricante relativas aos líquidos e solventes. Para informações abrangentes relativas ao seu material, peça ao revendedor a ficha de dados de segurança (MSDS).
• Verifique o aparelho diariamente. Repare imediatamente peças desgastadas ou danificadas ou substitua-as por peças sobresselentes do fabricante.
• Nunca altere ou modifique o aparelho.
• Utilize o aparelho apenas para a finalidade prevista. Entre em contacto com o seu revendedor se necessitar de informações relativamente a isto.
• Coloque mangueiras e cabos afastados de áreas de circulação, bordas afiadas, peças móveis e superfícies quentes.

• Não vinque nem dobre excessivamente as mangueiras e não utilize as mangueiras para puxar o aparelho.

• Respeite todos os regulamentos de segurança.

• Mantenha crianças e animais afastados da área de trabalho.
• Não utilize o aparelho se estiver cansado ou sob a influência de álcool, drogas ou medicamentos.

7. Riscos residuais

Ao utilizar este aparelho, existem riscos residuais adicionais que poderão não estar mencionados nas indicações de segurança. Estes riscos existem, por exemplo, em caso de uso indevido ou utilização prolongada. Mesmo que os regulamentos de segurança sejam respeitados e todos os aparelhos de segurança sejam utilizados, continuam a existir determinados riscos residuais.

Segue-se uma lista dos mesmos:

• Ferimentos devido ao contacto com peças em rotação/em movimento
• Ferimentos ao substituir peças, lâminas ou acessórios
• Ferimentos ocorridos devido à utilização prolongada do aparelho. Faça pausas regulares em caso de uma utilização prolongada.
• Prejuízo da audição
• Riscos para a saúde devido à inalação de tinta durante a utilização do aparelho

8. Seleção do material e da tinta

⚠️ ATENÇÃO! Não utilize tintas ou revestimentos para parede estruturados, uma vez que eles pode- rão entupir o bico da pistola de pulverização e danificar componentes da estação de pulverização de tinta Airless.

8.1 Materiais e tintas utilizáveis

Podem ser utilizados muitos materiais e tintas para a pulverização, mas alguns não podem ser utilizados. Consulte as recomendações do fabricante.

São permitidos os seguintes materiais e tintas:

- Tintas de base aquosa

- Produtos preservadores da madeira

- Primários de aderência

- Vernizes claros

- Óleos

- Decapagens

8.2 Materiais e tintas não utilizáveis

A utilização dos seguintes materiais e tintas provoca o desgaste prematuro e entupimento do bico de pulverização. Isto anula a garantia.

a. Tintas e vernizes que contenham componentes abrasivos, p. ex.:
- tintas de emulsão e de dispersão para pintura exterior
b. Tintas de silicato
c. Materiais inflamáveis

Para resultados ótimos, leia atentamente o manual de instruções antes da utilização do seu sistema de pulverização de tinta Airless.

9. Montagem

Ferramenta necessária para todos os passos de montagem/ajuste:

- Chave de boca de 19 mm

⚠️ ATENÇÃO! Certifique-se de que a ficha de rede foi retirada da tomada antes de executar uma das seguintes atividades.

9.1 Colocação da mangueira de pulverização (Fig. 2+3)

- Remova as capas de cobertura (A) em ambas as extremidades da mangueira de pulverização (1), assim como a capa de cobertura (B) na ligação de saída da mangueira de pulverização (18) (Fig. 2).

- Enrosque a rosca da mangueira de pulverização (1) na ligação de saída da mangueira de pulverização (18) e fixe-a com uma chave de boca de 19 mm. Não aperte em demasia (Fig. 2).

- Enrosque a rosca na outra extremidade da man-gueira de pulverização (1) na pistola de pulveriza-ção (6) e fixe-a com uma chave de boca de 19 mm. Não aperte em demasia (Fig. 3).

9.2 Colocação da mangueira de aspiração (11) e da mangueira de retorno (10) (Fig. 4)

A mangueira de aspiração (11) e a mangueira de retorno (10) já estão pré-montadas no aparelho.

Para substituir a mangueira de aspiração (11) ou a mangueira de retorno (10), utilize uma chave de fendas plana (não incluída no âmbito de fornecimento) para soltar os parafusos nas braçadeiras de mangueira do filtro de rede da mangueira de aspiração (12), na ligação de entrada da mangueira de aspiração (16),

na ligação de entrada da mangueira de retorno (21) e retire a mangueira (Fig. 4).

Substitua-a por uma mangueira nova (mangueira de aspiração/mangueira de retorno) e monte-a no sentido oposto.

9.3 Bico de pulverização e proteção do bico (Fig. 5-9)

Nota: A pistola de pulverização (6) está pré-montada. Se a pistola de pulverização (6) tiver sido desmantelada para limpeza, siga os seguintes passos para a voltar a montar.

1. Insira a pega do filtro de rede (26) na pega da pistola de pulverização (7) e alinhe a pega da pistola de pulverização com a parte superior da pistola de pulverização (Fig. 5).
2. Segure a parte superior da pistola de pulverização (6) e fixe a pega da pistola de pulverização com uma chave de boca de 21 mm (não incluída no âmbito de fornecimento) (Fig. 6).
3. O arco do gatilho (2) é fixado com a ligação de entrada da mangueira de pulverização (25) na extremidade inferior da pega da pistola de pulverização (7) com uma chave de boca de 19 mm. Na extremidade superior, o arco do gatilho é suspenso no suporte do arco do gatilho (24) (Fig. 6).
4. Certifique-se de que o pequeno pino espaçador (27) e o vedante (28) na proteção do bico (4) estão inseridos (Fig. 7).
5. Insira o bico de pulverização (5) na proteção do bico (4) e fixe-o na pistola de pulverização (6). Certifique-se de que o bico de pulverização (5) é rodado com a ponta para a frente para a posição de pulverização. Aperte a porca de bloqueio (29) com uma chave de boca de 26 mm (não incluída no âmbito de fornecimento) (Fig. 8+9).

△ ATENÇÃO! Não pulverize antes de ter montado o bico de pulverização (5) e a proteção do bico (4).

Acione o gatilho (3) só depois do bico de pulverização (5) se encontrar na posição de pulverização. Bloqueie sempre o gatilho (3) antes de remover, substituir ou limpar o bico de pulverização (5).

10. Antes da colocação em funcionamento

Antes de ligar o aparelho à rede elétrica, assegure-se de que os dados na placa de características correspondem aos dados da rede.

ATENÇÃO! Certifique-se sempre de que a máquina está desligada e separada da alimentação elétrica antes de efetuar configurações no aparelho.

- Todas as coberturas e dispositivos de segurança devem estar corretamente montados antes da ligação do aparelho.

10.1 Bloqueio do gatilho da pistola de pulverização ATENÇÃO! O gatilho da pistola de pulverização (3) deve ser bloqueado antes da preparação do aparelho de pulverização, para que o gatilho (3) não possa ser inadvertamente premido. Bloqueie o gatilho da pistola de pulverização (3) sempre que tal for exigido.

• Para bloquear o gatilho (3), gire a alavanca de segurança do gatilho (23) para trás (Fig. 10).
• Para desbloquear o gatilho (3), gire a alavanca de segurança do gatilho (23) para baixo (Fig. 11).

10.2 Alívio da pressão

ATENÇÃO! Siga sempre os passos para o alívio da pressão sempre que desligar o aparelho por qualquer motivo. Este procedimento permite aliviar a pressão da mangueira de pulverização (1).

⚠ CUIDADO! Se não executar os seguintes passos, poderão ocorrer ferimentos graves.

⚠ AVISO! Nunca aponta a pistola de pulverização (6) para partes do corpo. Execute os passos para o alívio da pressão sempre que tal for exigido.

• Bloqueie o gatilho da pistola de pulverização (3) (Fig. 10).
• Coloque o interruptor Prime/Spray (19) na posição "Prime" (Fig. 12).
• Desligue o aparelho premindo "0" no interruptor para ligar/desligar (14) (Fig. 13).
• Gire o regulador de pressão (9) para a posição "Prime/Clean" (Fig. 14).
• Desbloqueie o gatilho da pistola de pulverização (3) (Fig. 11).
• Prima brevemente o gatilho da pistola de pulverização (3), para que a pressão possa ser totalmente aliviada do sistema (Fig. 15).
• Bloqueie o gatilho da pistola de pulverização (3) (Fig. 10).

10.3 Preparação da bomba (Fig. 16)

• Separe a mangueira de aspiração (11) da mangueira de retorno (10).
• Insira a mangueira de aspiração (11) no recipiente de tinta.

• Insira a mangueira de retorno (10) num recipiente de resíduos limpo.

• Coloque o interruptor Prime/Spray (19) em "Prime" (Fig. 12).

• Gire o regulador de pressão (9) para a posição "Prime/Clean". Certifique-se de que o regulador de pressão (9) está alinhado com a marcação em cima no aparelho (Fig. 14).
• Ligue o aparelho premindo "I" no interruptor para ligar/desligar (14) (Fig. 13).
• Deixe a bomba funcionar durante aproximadamente 60 segundos até ver que a tinta flui de modo uniforme da mangueira de retorno para dentro do recipiente de resíduos.
• Coloque o interruptor Prime/Spray (19) na posição "Spray" (Fig. 17).
• Espere até que o aparelho de pulverização se des-ligue automaticamente após um breve período. Se o sistema de pulverização de tinta Airless não se desligar automaticamente, repita os passos 4 a 8.
• Volte a inserir a mangueira de retorno (10) no recipiente de tinta e prenda a mangueira de retorno (10) e a mangueira de aspiração (11) uma à outra com os grampos fornecidos (Fig. 18).

Recomendação: Compensa executar os passos descritos nesta página primeiro com água. Isto permite ver como o sistema de pulverização de tinta funciona, para assegurar que o aparelho foi montado corretamente.

11. Operação

⚠ CUIDADO! Antes de iniciar os trabalhos de pulverização, certifique-se de que o aparelho de pulverização foi corretamente preparado.

⚠️ ATENÇÃO!

Monte impreterivelmente o aparelho por completo antes da colocação em funcionamento!

11.1 Pulverização

• Certifique-se de que o bico de pulverização (5) é rodado com a ponta para a frente para a posição de pulverização (Fig. 19).
• Siga as instruções para o alívio da pressão (ver 10.2).
• Ligue o aparelho premindo "I" no interruptor para ligar/desligar (14) (Fig. 13).
• Abra a alavanca de segurança do gatilho (23) (Fig. 11).

• Gire o regulador de pressão (9) lentamente no sentido dos ponteiros do relógio para a posição máxima (Fig. 20).

• Coloque o interruptor Prime/Spray (19) na posição "Spray" (Fig. 17).

• Posicione-se a aproximadamente 30 cm da superfície a ser pulverizada e mantenha essa distância (Fig. 21).
• Acione o gatilho (3) para iniciar a pulverização (Fig. 15).

NOTA: O motor liga-se e desliga-se durante a pulverização para regular a pressão. Isto é um processo normal.

⚠ IMPORTANTE! Terminados os trabalhos de pulverização, execute sempre os passos para o alívio da pressão (ver 10.2).

⚠ IMPORTANTE! Se ainda não tiver terminado os seus trabalhos de pintura com o sistema de pulverização de tinta Airless e quiser fazer uma curta pausa (30-60 minutos), não deixe tinta na bomba. Siga as instruções para a limpeza (capítulo 12), para evitar que a tinta seque na bomba e na mangueira.

Quando quiser retomar o trabalho, comece pelo capítulo 9. Assim que tiver efetuado de novo as preparações necessárias, aponte a pistola de pulverização para dentro de um balde de resíduos e espere 30 segundos até a solução de limpeza restante escoar do sistema. Pode então continuar com os seus trabalhos de pulverização.

⚠ IMPORTANTE! Terebintina mineral nunca pode ser misturada com água durante a limpeza.

11.2 Teste dos ajustes de pulverização (Fig. 22-24)

Nota: Certifique-se de que segue os passos para a pulverização (11.1) antes de testar os ajustes de pulverização do sistema de pulverização de tinta Airless.

11.2.1 Ajuste da pressão (Fig. 22)

• Coloque o regulador de pressão (9) numa alta pressão média. Teste de seguida o ajuste da pressão numa peça defeituosa do material (Fig. 22).
• Regule o regulador de pressão (9) até obter um resultado bom e uniforme.

11.2.2 Velocidade de movimentos (Fig. 23)

Pulverize para efeitos de teste uma área numa peça defeituosa do material e determine assim a velocidade de movimentos necessária para o ajuste da pressão (Fig. 23).

• Em caso de uma pressão mais baixa, são necessários movimentos mais lentos.
• Em caso de uma pressão mais alta, são necessários movimentos mais rápidos.

11.2.3 Alinhamento do bico de pulverização

• Siga os passos para o alívio da pressão (10.2).
• Solte a porca de bloqueio (29) (Fig. 24).
• Gire a proteção do bico (4) para o adaptar ao sentido do padrão de pulverização desejado (Fig. 24).
• Bico de pulverização em cima: Alinhamento horizontal
  • Bico de pulverização de lado: Alinhamento vertical

NOTA! O alinhamento do jato de pulverização depende do sentido de trabalho desejado. Se o sentido de trabalho for horizontal, recomenda-se um jato de pulverização vertical. Em caso de um sentido de trabalho vertical, recomenda-se um jato horizontal.

11.3 Técnica de pulverização (Fig. 25-28)

1. Não conduza a pistola de pulverização (6) com o pulso, mas sim com o braço completo. Deste modo consegue manter a pistola de pulverização (6) perpendicular à superfície e obtém assim um resultado uniforme (Fig. 25).
2. Prima o gatilho apenas depois de ter iniciado o movimento. Solte o gatilho (3) antes de terminar o movimento. A pistola de pulverização (6) deve ser sempre movimentada quando o gatilho (3) é premido ou solto (Fig. 26).
3. Mantenha a pistola de pulverização (6) perpendicular à superfície, para que a distância de pulverização permaneca constante (Fig. 27).
4. Sobreponha cada passagem em aproximadamente 30 % na anterior. Isto permite obter um revestimento uniforme (Fig. 28).

NOTA!

• Não pulverize ao ar livre em dias ventosos, uma vez que os resultados poderão ser insatisfatórios.
• Aplique sempre apenas uma camada após a outra. Deixe sempre uma camada secar completamente antes de aplicar uma camada adicional.
• Evite interrupções, uma vez que isto poderá provocar um resultado irregular. Comece preferencialmente fora da superfície que pretende pulverizar, não interrompa, se possível, no meio da superfície e pulverize para além da borda oposta.

12. Limpeza e manutenção

⚠️ ATENÇÃO! Antes de quaisquer trabalhos de conversão, manutenção ou assistência, desligue o aparelho e retire a ficha de rede da tomada!

12.1 Seleção da solução de limpeza

Para materiais de base aquosa (por ex. tintas acrílicas):

- Utilize apenas água para a limpeza.

⚠️ ATENÇÃO! Se utilizar produtos de limpeza contendo solvente para tintas de base aquosa, é gerada uma nova substância, que é extremamente difícil de remover.
- Recomendamos a utilização de 10-15 litros de água para a limpeza.

Para material à base de óleo (por ex. tintas de esmalte ou vernizes):

• Utilize apenas a solução de limpeza para tal adequada. Leia as instruções de limpeza no rótulo do material de revestimento para descobrir o produto de limpeza necessário.
• Os seguintes produtos de limpeza contendo solvente podem ser utilizados de modo seguro no aparelho de pulverização Airless: Terebentina mineral, diluente de tinta
• NOTA: Terebintina mineral nunca pode ser misturada com água durante a limpeza.
• Recomendamos a utilização de 1-2 litros da solução de limpeza adequada para a limpeza.

12.2 Limpeza do aparelho

⚠ IMPORTANTE! O aparelho deve ser limpo imedia-tamente após a utilização. Isto evita que a tinta seque na bomba e na mangueira. O incumprimento destes passos de limpeza poderá fazer com que o aparelho de pulverização de tinta seja permanentemente danifi-cado e a garantia seja automaticamente anulada.

• Gire o regulador de pressão (9) para a posição "Prime/Clean".
• Coloque o interruptor Prime/Spray (19) na posição "Prime" (Fig. 12).
• Insira a mangueira de aspiração (11) num balde com uma solução de limpeza adequada. Insira a mangueira de retorno (10) num balde vazio (Fig. 29).

• Ligue o aparelho premindo "I" no interruptor para ligar/desligar (14) (Fig. 13). Verifique a mangueira de retorno (10) e espere até que a solução de limpeza escoa de modo uniforme.

• Coloque o interruptor Prime/Spray (19) na posição "Spray" (Fig. 17).

• Aponte a pistola de pulverização (6) para um balde vazio. Prima o gatilho (3) e mantenha-o premido até a maior parte da tinta ter sido removida da mangueira de pulverização (1) (Fig. 30).
• Bloqueie o gatilho da pistola de pulverização (3) (Fig. 10).
• Gire o bico de pulverização (5) em 180 ° para o lado de limpeza (Fig. 31).
• Desbloqueie o gatilho da pistola de pulverização (3) e mantenha o gatilho (3) premido para pulverizar a solução de limpeza através do sistema (Fig. 11). Continue a pulverizar até já só sair solução de limpeza do bico de pulverização (5). Adicione mais solução de limpeza se a tinta ainda não tiver sido totalmente removida.

NOTA: Se o balde com a solução de limpeza se tornar turvo com tinta durante a limpeza, leia a secção "Limpeza do filtro de rede da mangueira de aspiração". Assim que o filtro de rede da mangueira de aspiração (13) e a mangueira de pulverização (1) estiverem limpos, volte a monta-los e repita os passos 6 a 9 desta secção.

• Coloque o interruptor Prime/Spray (19) na posição "Prime" (Fig. 14).
• Desligue o aparelho premindo "0" no interruptor para ligar/desligar (14) (Fig. 13).

12.3 Limpeza do filtro de rede da mangueira de aspiração

IMPORTANTE! O aparelho deve ser limpo imediatamente após a utilização. Isto evita que a tinta seque na bomba e na mangueira. O incumprimento destes passos de limpeza poderá fazer com que o aparelho de pulverização de tinta seja permanentemente danificado e a garantia seja automaticamente anulada.

• Utilize uma chave de fendas (não incluída no âmbito de fornecimento) para soltar o parafuso na braçadeira de mangueira para o filtro de rede da mangueira de aspiração (12) (Fig. 32).
• Puxe o filtro de rede da mangueira de aspiração (13) para fora e lave-o com uma solução de limpeza para tal adequada (Fig. 32).

12.4 Limpeza da pistola de pulverização

IMPORTANTE! O aparelho deve ser limpo imediatamente após a utilização. Isto evita que a tinta seque na bomba e na mangueira. O incumprimento destes passos poderá fazer com que o aparelho de pulverização de tinta seja permanentemente danificado e a garantia seja automaticamente anulada.

⚠ ATENÇÃO! Assegure-se de que o aparelho está desligado e que a pressão está aliviada.

- Remova a pistola de pulverização (6) da mangueira de pulverização (1) soltando a porca com uma chave de fendas de 19 mm (não incluída no âmbito de fornecimento) (Fig. 3, na sequência inversa).

- Remova a proteção do bico (4) e o bico de pulverização (5) soltando a porca de bloqueio. Após a remoção do dispositivo de proteção, puxe o bico de pulverização (5) para fora (Fig. 33).

NOTA! São utilizados um pequeno pino espaçador (27) e um vedante (28) para a colocação do bico de pulverização (5) na proteção do bico. Certifique-se de que não perde estes componentes ao remover a proteção do bico (4) (Fig. 34). Se o vedante (28) já não estiver estanque ou estiver poroso, substitua-o pelo vedante sobresselente (incluído no âmbito de fornecimento).

- Remova o arco do gatilho (2). Para tal, solte-o do suporte do arco do gatilho (24) (Fig. 7). Utilize uma chave de boca de 19 mm para remover a ligação de entrada da mangueira de pulverização (25) na extremidade inferior e a pega da pistola de pulverização (7) (Fig. 35+36).

- Segure a parte superior da pistola de pulverização (2) e solte a pega (7), utilizando uma chave de caixa de 21 mm nas ranhuras na parte inferior da pega (7). Gire no sentido oposto ao dos ponteiros do relógio até a pega (7) poder ser totalmente removida (Fig. 37). Dica: A utilização de uma corrediça ou torno de apertar para a fixação da parte superior da pistola de pulverização (6) facilita significativamente este passo.

- Remova a pega do filtro de rede (26) da pega da pistola de pulverização (7) e limpe todos os componentes com a solução de limpeza (Fig. 38).

- Para limpar o filtro de rede, desaparafuse ambas as extremidades das capas rodando-as no sentido oposto ao dos ponteiros do relógio. Após o desaparafusamento, remova uma capa e puxe a outra capa e a mola para fora da manga do filtro de rede. Utilize a escova de limpeza para limpar o interior do filtro de rede (Fig. 39).

NOTA: Após a limpeza, verifique o estado do filtro de rede. Se o filtro de rede estiver entupido com tinta seca, desgastado ou deformado, deve ser substituído.

- Para voltar a montar a pistola de pulverização (6), siga os passos acima descritos na sequência inversa.

12.5 Manutenção da secção de aspiração

Se o sistema de pulverização de tinta Airless não aspirar tinta, acione o botão para se assegurar de que a secção de aspiração está desobstruída. (Fig.40)

Informações de assistência

Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural ou que as seguintes peças são necessárias como consumíveis.

Peças de desgaste*: Escovas de carvão, filtros, vedantes, bicos

* Nem sempre incluído no âmbito de fornecimento!

Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa.

13. Dados técnicos

Motor 220-240/50 V/Hz
Potência de entrada 650-750 W
Corrente nominal 2,8-3,3 A
Pressão de serviço máx. 3000/207 PSI/Bar
Resistência a curto-circuito 5 kA
Grau de proteção IP23
Classe de proteção	I
Pressão de funcionamento	0-3000/0-207 PSI/bar
Saída de material	1,1 l/min
Tamanho do bico de pulverização	517
Nível de pressão sonora	97 dB
Nível de potência acústica	91 dB
Nível de vibração	0.715 m/s ^2
Temperatura necessária do ambiente de trabalho	5-40 °C
Humidade do ar necessária do ambiente de trabalho	30-50 %
Comprimento da mangueira de pulverização	7,6 m
Ligação de saída da man-gueira de pulverização	1/4-18 NPSM

Ruído

Os níveis de ruído e vibração foram determinados de acordo com a norma EN 62841-1.

Usar proteção auditiva.

O ruído pode causar perda de audição.

Limite a geração de ruído a um mínimo!

• Utilize apenas aparelhos em estado perfeito.
• Faça a manutenção e a limpeza do aparelho regularmente.
• Adapte sua forma de trabalho ao aparelho.
• Não sobrecarregue o aparelho.
• Se necessário, mande verificar o aparelho.
• Desligue o aparelho se este não estiver a ser utilizado.

14. Armazenamento e transporte

Armazene o aparelho e os seus acessórios num local escuro, seco e fora do alcance de crianças. A temperatura ideal de armazenagem situa-se entre 5 a 30 °C. Guarde a ferramenta elétrica apenas na embalagem original.

⚠️ ATENÇÃO! Durante o transporte, o aparelho deve ser imprescindivelmente fixado contra queda ou rebatimento.

A máquina só pode ser levantada ou transportada pela sua pega.

14.1 Armazenamento prolongado

Após cada utilização, execute todos os passos de limpeza. Certifique-se de que o aparelho foi exaus-tivamente limpo antes do armazenamento. Assim evita que tinta seca se deposite, o que pode blo-quear o aparelho e afetar o seu funcionamento.

1. Execute todos os passos de limpeza.
2. Remova a mangueira de pulverização (1).
3. Remova a mangueira de aspiração (11) da ligação de entrada da mangueira de aspiração (15) e utilize uma chave de fendas plana para soltar o parafuso na braçadeira metálica de mangueira para a ligação de entrada da mangueira de aspiração (16).

4. Remova a mangueira de retorno (10) da ligação de entrada da mangueira de retorno (20) e utilize uma chave de fendas plana para soltar o parafuso na braçadeira metálica de mangueira para a ligação de entrada da mangueira de retorno (21).

5. Vire o aparelho ao contrário. Encha 30 ml de óleo de uso doméstico ou óleo de proteção de bombas em cada ligação de entrada.

6. Coloque o interruptor Prime/Spray na posição "Spray".

7. Gire o regulador de pressão (9) para a posição "Low Spray".

8. Segure um pano por cima da ligação de saída da mangueira de pulverização (18).

9. Ligue o aparelho durante 5 segundos premindo "I" no interruptor para ligar/desligar (14). De seguida, desligue o aparelho premindo "0" no interruptor para ligar/desligar (14).

10. Coloque o interruptor Prime/Spray (19) na posição "Prime".

11. Volte a colocar a mangueira de aspiração (11) na ligação de entrada da mangueira de aspiração (15) e utilize uma chave de fendas plana para apertar o parafuso na braçadeira metálica de mangueira para a ligação de entrada da mangueira de aspiração (16).

12. Volte a colocar a mangueira de retorno (10) na ligação de entrada da mangueira de retorno (20) e utilize uma chave de fendas plana para apertar o parafuso na braçadeira metálica de mangueira para a ligação de entrada da mangueira de retorno (21).

13. Limpe a carcaça de pulverização com um pano limpo e seco.

14. Armazene o aparelho de pulverização e os seus acessórios num local limpo, escuro e fora do alcance de crianças.

15. Ligação elétrica

O motor elétrico instalado está ligado pronto a ser utilizado. A ligação corresponde às normas europeias relevantes. A ligação à rede por parte do cliente, assim como o cabo de prolongamento utilizado, deverão corresponder a essas normas.

⚠️ ATENÇÃO! O cabo de rede deste aparelho possui um condutor de terra e uma ficha de terra. A ficha deve ser ligada a uma tomada apropriada, instalada e ligada à terra de acordo com as normas e prescrições legais locais aplicáveis.

⚠ AVISO! Verifique a tensão! A tensão deve corresponder às indicações na placa de características!

A ligação à rede por parte do cliente, assim como o cabo de prolongamento utilizado, deverão corresponder a essas normas.

Cabo de ligação elétrica com defeito

Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica.

As causas para tal poderão ser:

- Pontos de pressão se os cabos forem conduzidos através de janelas ou portas

- Pontos de dobragem devido a uma fixação ou condução incorreta do cabo de ligação

- Pontos de corte devido a passagem de veículo por cima do cabo de ligação

- Danos de isolamento devido a puxar com força da tomada

• Fissuras devido à idade do isolamento

Tais cabos de ligação elétrica danificados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento. Inspezione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certifique-se de que o cabo não está ligado à rede elétrica. Os cabos de ligação elétrica devem corresponder às normas europeias relevantes. Utilize apenas cabos de ligação com a marcação "H05VV-F". Os cabos de substituição só podem ser instalados por um eletricista especializado.

Em caso de dúvidas, consulte a nossa hotline, cujo número se encontra em baixo nesta página.

Motor de corrente alternada

- A tensão de rede deve ser de 220 - 240 V\~.

- As linhas de prolongamento de até 25 m de comprimento devem ter uma secção transversal de 1,5 mm ^2 .

As ligações e reparações do equipamento elétrico só devem ser executadas por um eletrotécnico.

Em caso de dúvidas, indique os seguintes dados:

- Tipo de corrente do motor

- Dados da placa de características da máquina

16. Eliminação e reciclagem

Notas relativas à embalagem

Os materiais de embalagem são recicláveis. Elimine as embalagens de modo ecológico.

Notas relativas à legislação alemã sobre aparelhos elétricos e eletrónicos (ElektroG)

Os aparelhos elétricos e eletrónicos usados não pertencem no lixo doméstico, devendo ser alvo de uma recolha ou eliminação separadas!

• As baterias e pilhas usadas que não estejam montadas de modo fixo no aparelho usado devem ser retiradas sem as destruir antes da entrega do aparelho! A sua eliminação é regulada pela legislação relativa a baterias.
• Os proprietários ou utilizadores de aparelhos elétricos e eletrónicos são legalmente obrigados a devolver os mesmos após a sua utilização.
• O utilizador final tem a responsabilidade pela eliminação dos seus dados pessoais no aparelho usado a ser eliminado!
• O símbolo do caixote do lixo riscado significa que aparelhos usados elétricos ou eletrónicos não devem ser eliminados no lixo doméstico.
• Os aparelhos usados elétricos e eletrónicos podem ser entregues sem custos nos seguintes pontos:

- Centros de recolha ou de eliminação públicos (p. ex. depósitos municipais)

- Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor esteja obrigado a aceitar a devolução ou a aceite de livre vontade.

- Pode entregar sem custos até três aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outro centro de recolha autorizado na sua vizinhança.

- Para se informar acerca de condições de devo-lução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo serviço de apoio ao cliente.

• Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador final. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.
• Estas declarações são apenas válidas para aparelhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Europeia, a eliminação de aparelhos usados elétricos e eletrónicos poderá estar regulada por outra legislação divergente.

17. Resolução de problemas

Problema Causa possível Resolução
O aparelho de pulverização não arranca.	O aparelho de pulverização não está ligado à rede elétrica.	Ligue o aparelho à rede elétrica.
	Não sai corrente da tomada. Verifique	a tensão de rede.
	O cabo de prolongamento está danificado ou a sua capacidade é insuficiente.	Troque o cabo de prolongamento ou substitua-o por um cabo com uma tensão adequada.
	O aparelho de pulverização desligou-se sob pressão.	O motor liga-se e desliga-se durante a pulverização para regular a pressão. Isto é um processo normal.
Não sai material de pulverização ou apenas pouco.	O bico de pulverização (5) está entupido.	Limpe o bico de pulverização (5) com uma agulha de limpeza.
	A mangueira de aspiração (11) está entupida.	Limpe a mangueira de aspiração (11).
	O regulador de pressão (9) está regulado para uma pressão insuficiente.	Regule o regulador de pressão (9) para uma pressão superior rodando-o no sentido dos ponteiros do relógio.
	A mangueira de aspiração (11) não está bem fixa.	Ajuste a mangueira de aspiração (11) na ligação de entrada da mangueira de aspiração (15) e utilize uma chave de fendas plana para fixar o parafuso na braçadeira metálica de mangueira para a ligação de entrada da mangueira de aspiração (16).
	O filtro de rede da mangueira de aspiração (13) está entupido.	Limpe-o ou substitua-o. Utilize uma solução de limpeza adequada ao material.
O bico de pulverização não está estanque.	A porca da proteção do bico (4) está solta.	Aperte a porca da proteção do bico (4).
	O bico de pulverização (5) não foi corretamente montado.	Desmonte o bico e volte a monta-lo corretamente.
	O bico de pulverização (5) está desgastado.	Substitua o bico de pulverização (5).
Sai material de pulverização.	A proteção do bico (4) está solta. Aparafuse a proteção do bico (4).
	O bico de pulverização (5) está desgastado.	Substitua o bico de pulverização (5).
	O vedante na proteção do bico (4) está desgastado.	Substitua o vedante (28).
	Acumula-se material de pulverização no bico de pulverização (5) e na proteção do bico (4).	Limpe o bico de pulverização (5) e a proteção do bico (4) e utilize para tal uma solução de limpeza adequada ao material.
A pulverização é demasiado grosseira.	A quantidade de material é excessiva.	Regule o regulador de pressão (9) para uma pressão mais baixa.
	O bico de pulverização (5) e a proteção do bico (4) estão entupidos.	Limpe-os.
	O filtro de rede da mangueira de aspiração (12) está entupido.	Limpe-o ou substitua-o.
A tinta escorre ou formam-se bolhas.	Foi aplicado demasiado material.	Corrija o ajuste do regulador de pressão (9) ou movimente a pistola de pulverização (6) mais depressa.
Demasiada neblina de tinta	A distância entre a pistola e o objeto de pulverização é demasiado grande.	Reduza a distância.
	Foi aplicado demasiado material.	Regule o regulador de pressão (9) para uma pressão mais baixa
O padrão de pintura é muito fino e apresenta intervalos.	A pistola de pulverização (6) está a ser movimentada demasiado depressa.	Regule o ajuste do regulador de pressão (9) ou movimente a pistola de pulverização (6) mais devagar.
A tinta é pulverizada em gotas.	Bolhas de ar na mangueira de retorno (10)	Execute os passos para a preparação da bomba.
A mangueira de aspiração (11) não aspira água durante a limpeza.	Falta de pressão	Utilize a solução de limpeza adequada ao material, execute os passos para a preparação da bomba.
Formam-se faixas no padrão de pintura.	O regulador de pressão (9) está regulado para uma pressão insuficiente.	Regule o regulador de pressão (9) para uma pressão mais alta.
	A pega do filtro de rede (26), o bico de pulverização (5) ou o filtro de rede da mangueira de aspiração (13) estão entupidos.	Limpe a pega do filtro de rede (26), o bico de pulverização (5) e o filtro de rede da mangueira de aspiração (13).
	A mangueira de aspiração (11) não está bem assente na ligação de entrada da mangueira de aspiração (15).	Ajuste a mangueira de aspiração (11) na ligação de entrada da mangueira de aspiração (15) e utilize uma chave de fendas plana para fixar o parafuso na braçadeira metálica de mangueira para a ligação de entrada da mangueira de aspiração (16).
	O bico de pulverização (5) está desgastado.	Substitua o bico de pulverização (5).
	A tinta é demasiado espessa.	Dilua a tinta de acordo com as instruções do fabricante.

Vysvětlení symbolů

Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de matérial ou de fabricação. Peças avariadas são substituidas gratuitamente, cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente de peças genuinas. Não há direito à garantia no caso de: peças de desgaste, danos de transporte, danos causados pelo manejo indevido ou pela desatenção as instruções de serviço, falhas da instalação elétrica por inobservança das normas relativas á electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido convertados por lerceiros. O cartão de garantia só vale em conexão com a fatura.

Garantie DE
