Tipo di prodotto	Pistola a vernice Airless
Marca	Scheppach
Modello	ACS3000
Alimentazione	220-240 V ~ 50 Hz
Potenza assorbita	650-750 W
Corrente nominale	2,8-3,3 A
Pressione di esercizio massima	3000 PSI / 207 bar
Pressione di esercizio regolabile	0-3000 PSI / 0-207 bar
Portata del prodotto	1,1 L/min
Tipo di ugello	517
Lunghezza del flessibile di spruzzatura	7,6 m
Livello di pressione acustica (LpA)	91 dB
Livello di potenza acustica (LWA)	97 dB
Valore di vibrazione	0,715 m/s²
Grado di protezione	IP23
Categoria di protezione	I
Temperatura di lavoro	5-40 °C
Umidità di lavoro	30-50 %
Raccordo flessibile di spruzzatura	1/4-18 NPSM
Tipo di utilizzo	Privato (bricolage, ristrutturazione)
Contenuto della confezione	Pistola, flessibile 7,6 m, flessibile di aspirazione, flessibile di ritorno, chiave piatta 19 mm, spazzola di pulizia, guarnizione di ricambio, manuale di istruzioni
Manutenzione	Pulizia immediata dopo l'uso, risciacquo con acqua o solvente adatto, verifica dei filtri
Sicurezza	Arresto e decompressione obbligatori prima della manutenzione; indossare DPI (occhiali, guanti, maschera); non dirigere il getto verso persone

Domande frequenti - ACS3000 SCHEPPACH

Come preparare la pompa prima del primo utilizzo?

Posizionare l'interruttore Prime/Spray in posizione Prime, il regolatore di pressione in posizione Prime/Clean, quindi azionare l'apparecchio per circa 60 secondi finché la vernice non scorre regolarmente dal flessibile di ritorno. Successivamente, posizionare l'interruttore in posizione Spray e attendere l'arresto automatico.

Cosa fare se l'apparecchio non spruzza vernice?

Verificare che l'ugello non sia ostruito, che il flessibile di aspirazione sia ben immerso e che il filtro rete del flessibile di aspirazione sia pulito. Regolare il regolatore di pressione su un valore più alto se necessario.

Come pulire l'apparecchio dopo l'uso?

Posizionare il regolatore in posizione Prime/Clean, l'interruttore in posizione Prime, quindi far circolare una soluzione di pulizia adatta (acqua per vernici a base d'acqua, solvente per vernici a base d'olio). Successivamente, passare in Spray e spruzzare in un secchio vuoto finché il liquido non diventa chiaro.

Quali tipi di vernice posso utilizzare con l'ACS3000?

È possibile utilizzare vernici a base d'acqua, a base d'olio, primer, vernici, oli e sverniciatori. Evitare vernici abrasive, vernici ai silicati e materiali combustibili.

Come decompressionare l'apparecchio in sicurezza?

Bloccare il grilletto, posizionare l'interruttore in posizione Prime, spegnere l'apparecchio, ruotare il regolatore in posizione Prime/Clean, sbloccare il grilletto e premere brevemente per rilasciare la pressione. Quindi bloccare nuovamente il grilletto.

Cosa fare in caso di intasamento dell'ugello di spruzzatura?

Seguire la procedura di decompressione, quindi rimuovere l'ugello e pulirlo con un ago di pulizia o una spazzola. È possibile anche immergerlo in una soluzione di pulizia adatta.

Come regolare la pressione di spruzzatura?

Ruotare il regolatore di pressione in senso orario per aumentare la pressione, in senso antiorario per diminuirla. Testare su uno scarto per ottenere un getto uniforme senza nebbia eccessiva.

Posso utilizzare una prolunga elettrica?

Sì, ma deve avere una sezione minima di 1,5 mm² per una lunghezza massima di 25 m. Utilizzare solo prolunghe adatte per esterni e dotate di spina di terra.

Come conservare l'apparecchio per un lungo periodo?

Pulire accuratamente l'apparecchio, rimuovere i flessibili, versare 30 ml di olio nei raccordi di aspirazione, far girare la pompa in posizione Spray per 5 secondi, quindi riporre in un luogo asciutto, buio e al riparo dal gelo, fuori dalla portata dei bambini.

Quali dispositivi di protezione devo indossare?

Indossare sempre occhiali di protezione, protezione per l'udito, maschera antipolvere (o respiratoria a seconda del prodotto), guanti adatti e indumenti coprenti per evitare qualsiasi contatto con la vernice.

MANUALE UTENTE ACS3000 SCHEPPACH

Spiegazione dei simboli

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Attenzione! Possibile per il mancato rispetto Pericolo di morte, rischio di lesioni o danni allo strumento!
	Leggere le istruzioni per l'uso per ridurre il pericolo di lesioni.
	Indossate gli occhiali protettivi!
	Portate cuffie antirumore!
	Indossare una mascherina di protezione.
	Avviso! Spegnere l'apparecchio e staccare la spina di rete dalla presa prima di installare, pulire, manutentare, trasformare, stoccare o trasportare l'apparecchio.
△ATTENZIONE!	Nelle presenti istruzioni per l'uso i punti riguardanti la vostra sicurezza sono contrassegna-ti dai seguenti simboli.
△CAUTELA!	Una mancata osservanza di tali indicazioni può comportare lesioni, da lievi a medie.
△AVVISO!	Una mancata osservanza di tali indicazioni può comportare la morte o lesioni gravi.
CE	Il prodotto è conforme alle direttive europee in vigore.
A	Il prodotto è conforme alle direttive serbe in vigore.

Indice:

Pagina:

1. Introduzione....63
2. Descrizione dell'apparecchio (Fig. 1-3)....63
3. Prodotto ed accessori in dotazione....64
4. Utilizzo proprio....64
5. Indicazioni generali di sicurezza per le apparecchiature elettriche....64
6. Indicazioni di sicurezza per sistemi airless di spruzzatura di vernice.... 66
7. Rischi residui 68
8. Selezione del materiale e delle vernici....68
9. Montaggio 68
10. Prima della messa in funzione 69
11. Uso....70
12. Pulizia e manutenzione....71
13. Caratteristiche tecniche....73
14. Stoccaggio e trasporto 73
15. Ciamento elettrico....74
16. Smaltimento e riciclaggio .... 75
17. Risoluzione dei guasti.... 76
18. Dichiarazione di conformità....413

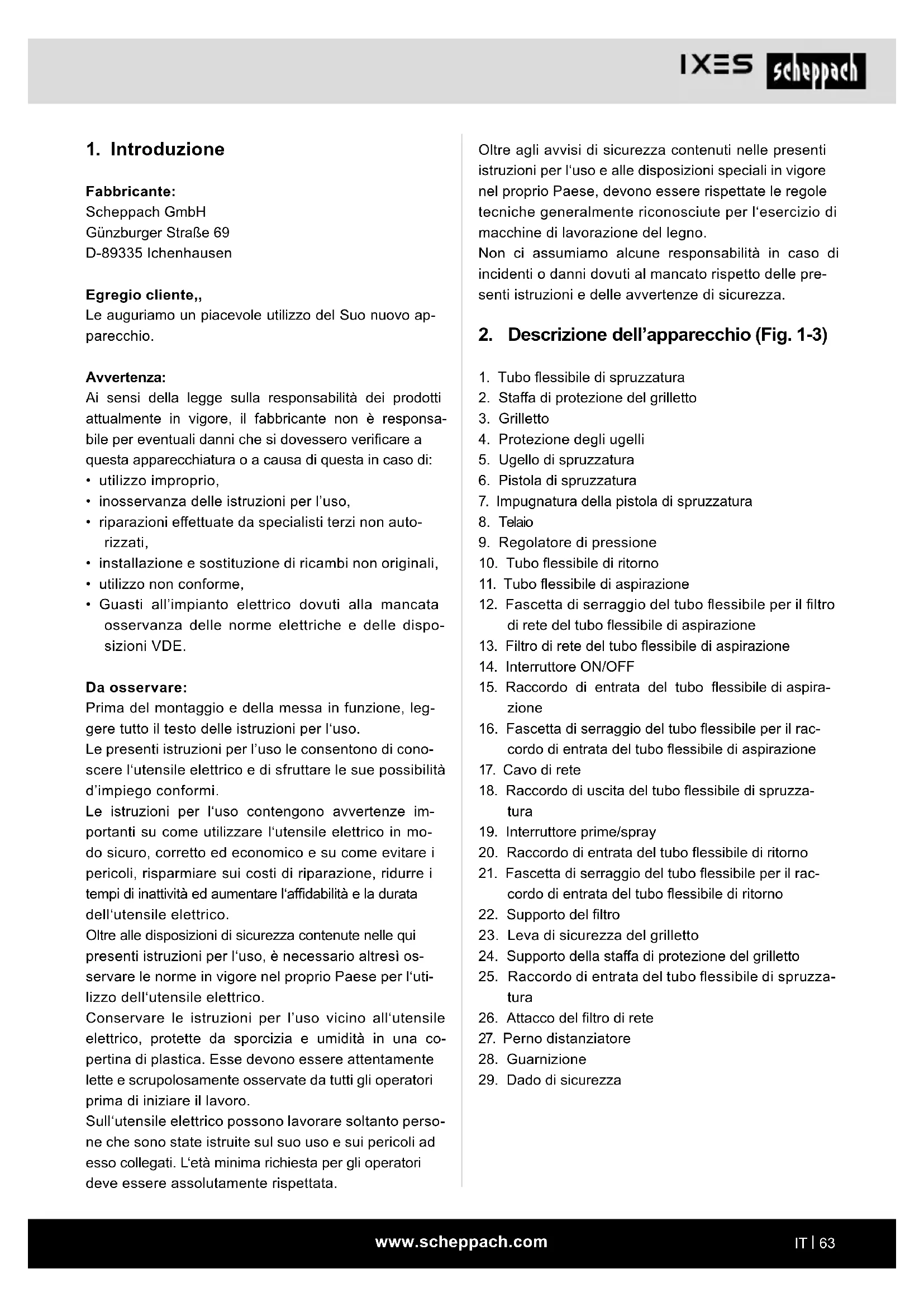

1. Introduzione

Fabbricante:

Scheppach GmbH

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avvertenza:

Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsabile per eventuali danni che si dovessero verificare a questa apparecchiatura o a causa di questa in caso di:

• utilizzo improprio,
• inosservanza delle istruzioni per l'uso,
• riparazioni effettuate da specialisti terzi non autorizzati,
• installazione e sostituzione di ricambi non originali,
  • utilizzo non conforme,
• Guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE.

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata dell'utensile elettrico.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.

Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle pre- senti istruzioni e delle avvertenze di sicurezza.

2. Descrizione dell'apparecchio (Fig. 1-3)

1. Tubo flessibile di spruzzatura
2. Staffa di protezione del grilletto
3. Grilletto
4. Protezione degli ugelli
5. Ugello di spruzzatura
6. Pistola di spruzzatura
7. Impugnatura della pistola di spruzzatura
8. Telaio
9. Regolatore di pressione
10. Tubo flessibile di ritorno
11. Tubo flessibile di aspirazione
12. Fascetta di serraggio del tubo flessibile per il filtro di rete del tubo flessibile di aspirazione
13. Filtro di rete del tubo flessibile di aspirazione
14. Interruttore ON/OFF
15. Raccordo di entrata del tubo flessibile di aspirazione
16. Fascetta di serraggio del tubo flessibile per il raccordo di entrata del tubo flessibile di aspirazione
17. Cavo di rete
18. Raccordo di uscita del tubo flessibile di spruzza- tura
19. Interruttore prime/spray
20. Raccordo di entrata del tubo flessibile di ritorno
21. Fascetta di serraggio del tubo flessibile per il rac- cordo di entrata del tubo flessibile di ritorno
22. Supporto del filtro
23. Leva di sicurezza del grilletto
24. Supporto della staffa di protezione del grilletto
25. Raccordo di entrata del tubo flessibile di spruzzatura
26. Attacco del filtro di rete
27. Perno distanziatore
28. Guarnizione
29. Dado di sicurezza

3. Prodotto ed accessori in dotazione

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessory non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla sca- denza della garanzia.

ATTENZIONE! L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

1x sistema airless di spruzzatura di vernice
1x Tubo flessibile di spruzzatura 7,6 m
1x Pistola di spruzzatura
1x Tubo flessibile di aspirazione
1x Tubo flessibile di ritorno
1x 19 mm chiave a forchetta
1x spazzola di pulizia
1x guarnizione di ricambio
1x Istruzioni per l'uso
1x libretto di garanzia

4. Utilizzo proprio

Il sistema airless di spruzzatura di vernice è adatto per lavori di ristrutturazione da medi a grandi in casa e giardino. È stato sviluppato in modo da aspirare il colore direttamente dal serbatoio del colore, consentendo di applicarlo in poco tempo su grandi superfici.

Alle stesse appartengono superfici come recinzioni, pergolati, capanni, facciate in legno, gazebo, portoni di garage, reti e pareti. L'apparecchio è destinato esclusivamente ad un uso privato. Nel capitolo 8 si trovano altre informazioni riguardo a quali materiali possono essere utilizzati con l'apparecchio.

Si raccomanda di leggere le presenti istruzioni per l'u-so e di prendere confidenza con esse, prima di utilizzare l'apparecchio.

Le presenti istruzioni per l'uso devono essere trasmesse anche se l'apparecchio viene utilizzato da terzi.

La sega la si deve usare soltanto per i lavori a cui è destinata. Ogni altro uso senza specifico rapporto non è regolamentare. Per tutti i qualsivoglia danni o ferite, da esso risultanti, è responsabile chi lo usa/lo manovra e non il costruttore.

I cambiamenti effettuati alla sega esonerano il produttore da qualsiasi responsabilità ed escludono totalmente i danni rispettivamente risultanti.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attivita equivalenti.

5. Indicazioni generali di sicurezza per le apparecchiature elettriche

ATTENZIONE Leggere tutte le indicazioni e le istruzioni di sicurezza. Negligenze nell'osservanza delle indicazioni ed istruzioni di sicurezza possono causare scossa elettrica, incendio e/o ferite gravi.

Conservare tutte le indicazioni ed istruzioni di sicurezza per il futuro.

Il termine "apparecchio elettrico" utilizzato nelle istruzioni di sicurezza si riferisce ad apparecchi elettrici collegati alla rete (con cavo per la rete).

1 Sicurezza sul posto di lavoro

a) Tenere il luogo di lavoro sempre ben pulito ed illuminato. Luoghi di lavoro in disordine o poco illuminati possono portare a incidenti.
b) Non utilizzare l'apparecchio elettrico in luoghi soggetti ad esplosione, in cui si trovano liquidi, gas o polveri infiammabili. Gli apparecchi elettrici fanno scintille che possono incendiare la polvere o i vapori presenti nell'aria.
c) Tenere lontano i bambini e le altre persone quando si lavora con l'apparecchio elettrico. In caso di distrazioni si può perdere il controllo sull'apparecchio.

2 Sicurezza elettrica

a) La spina di attacco dell'apparecchio elettrico deve essere conforme alla presa. La spina non può essere in alcun caso sostituita. Non utilizzare nessun adattatore insieme agli apparecchi elettrici con messa a terra. Le spine non sostituite e le prese conformi riducono il rischio di scossa elettrica.

b) Evitare il contatto fisico con superfici a massa come tubi, riscaldamento, forni e frigoriferi. Se il Vostro corpo è a contatto con la terra, può aumentare il rischio di scossa elettrica.

c) Tenere l'apparecchio al riparo da pioggia ed umidità. L'infiltrazione di acqua nell'apparecchio elettrico aumenta il rischio di una scossa elettrica.

d) Non usare il cavo impropriamente per trasportare l'apparecchio elettrico, per appenderlo o strattonare la spina ed estrarla forzatamente dalla presa. Tenere il cavo lontano da fonti di calore, olio, spigoli o parti di apparecchio movibili. I cavi danneggiati o annodati aumentano il rischio di scossa elettrica.

e) Se si lavora con un apparecchio elettrico all'aperto, utilizzare solo la prolunga adatta all'utilizzo all'aperto. L'utilizzo della prolunga per uso all'aperto riduce il rischio di scossa elettrica.

f) Se non è possibile evitare l'uso dell'apparec- chio elettrico in ambiente umido, utilizzare un interruttore magnetotermico diff. selettivo. L'u- tilizzo di un interruttore magnetotermico diff. selet- tivo riduce il rischio di scossa elettrica.

3 Sicurezza delle persone

a) Fare attenzione alle proprie azioni e incominciare il lavoro con l'apparecchio elettrico utilizzando buon senso e giudizio. Non utilizzare l'apparecchio elettrico se si è stanchi o sotto l'effetto di droghe, alcool o farmaci. Un momento di distrazione durante l'uso dell'apparecchio elettrico può portare a gravi ferite.

b) Indossare l'attrezzatura antinfortunistica personale e sempre gli occhiali di protezione. Portare l'attrezzatura antinfortunistica personale, come la maschera, le scarpe anti-scivolo, il caschetto di protezione o la protezione per l'udito durante l'utilizzo dell'apparecchio elettrico riduce il rischio di ferite.

c) Evitare l'accensione accidentale. Assicurarsi che l'apparecchio elettrico sia spento prima di collegarlo alla corrente elettrica, di alzarlo o trasportarlo. Se durante il trasporto si hanno le dita sull'interruttore o se si collega l'apparecchio alla corrente quando è ancora acceso, si possono verificare degli incidenti.

d) Togliere gli attrezzi di regolazione o le chiavi per viti prima di accendere l'apparecchio elettrico. Un attrezzo o vite che si posiziona in un componente rotante può causare degli infortuni.

e) Evitare una postura anomala. Assicurarsi di essere in una posizione stabile e mantenere sempre l'equilibrio. In questo modo si può controllare meglio l'apparecchio in situazioni inaspettate.

f) Indossare un abbigliamento adeguato. Non indossare abiti larghi o gioielli. Tenere lontano dalle parti in movimento i propri capelli, i propri vestiti ed i guanti. I vestiti larghi, i gioielli o i capelli lunghi possono essere catturati dalle parti in movimento.

g) Se si possono montare dei componenti di aspirazione e cattura della polvere, assicurarsi che essi siano collegati e che siano utilizzati in maniera corretta. L'utilizzo di un aspiratore può ridurre i pericoli causati dalla polvere.

h) Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli elettroutensili anche nel caso in cui, dopo vari utilizzi dell'utensile, sia stata acquisita una certa familiarità. Maneggiare l'utensile senza fare attenzione può causare gravi lesioni nel giro di pochi secondi.

4 Uso e maneggiamento dell'apparecchio elettrico

a) Non sovraccaricare l'apparecchio. Utilizzare l'apparecchio elettrico adatto al tipo di lavoro da fare. Con l'apparecchio elettrico adatto si lavora meglio e più in sicurezza.

b) Non utilizzare un apparecchio elettrico il cui in- terruttore è guasto. Un apparecchio che non accende né si spegne più è pericoloso e deve essere riparato.

c) Staccare la spina prima di regolare l'apparecchio, di sostituire gli accessori o di riporre l'apparecchio. Questa misura di sicurezza evita l'accensione accidentale dell'apparecchio elettrico.

d) Conservare gli apparecchi elettrici inutilizzati fuori dalla portata dei bambini. Non fare usare l'apparecchio a persone non esperte o che non hanno letto queste indicazioni. Gli apparecchi elettrici sono pericolosi se utilizzati da persone inesperte.

e) Curare con attenzione gli apparecchi elettrici. Controllare se i componenti mobili funziona-no correttamente e non si incastrano, se dei componenti sono rotti o talmente danneggiati da impedire il funzionamento dell'apparecchio elettrico. Portare in riparazione i componenti danneggiati prima dell'impiego dell'apparecchio.

Molti incidenti avvengono a causa di apparecchi elettrici con cattiva manutenzione.

f) Tenere gli attrezzi taglienti ben affilati e puliti.

Gli attrezzi taglienti ben curati con lati affilati si incastrano meno e si fanno guidare più facilmente.

g) Utilizzare l'apparecchio elettrico, gli accessori, gli attrezzi d'impiego in modo corrispondente a queste istruzioni. Fare attenzione alle condizioni di lavoro e all'attività da eseguire.

L'uso di apparecchi elettrici per usi estranei a quelli previsti può portare a situazioni pericolose.

h) Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Maniglie e superfici della maniglia scivolose non permettono un comando e un controllo dell'elettroutensile sicuri in situazioni imprevedibili.

5 Service

a. Fare utilizzare l'apparecchio solo a personale specializzato qualificato e ripararlo solo con i componenti di sostituzione originali. In questo modo si può assicurare che la sicurezza dell'apparecchio elettrico sia conservata.

⚠ AVVISO! Questo elettroutensile genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare l'elettroutensile.

6. Indicazioni di sicurezza per sistemi airless di spruzzatura di vernice

⚠ AVVISO! Limitare il rischio di incendi.

• L'apparecchio non deve essere utilizzato in ambienti a rischi di esplosione.
• Il sistema airless di spruzzatura di vernice non deve essere utilizzato per l'applicazione di vernici e solventi infiammabili, il cui punto di infiammabilità è inferiore a 21°C. Il punto di infiammabilità è la temperatura alla quale un materiale libera esalazioni a sufficienza da poter infiammarsi.
• Per impedire uno scarico della carica elettrostatica, assicurarsi che tutti i contenitori e sistemi di raccolta siano messi a terra.

• Collegare gli stessi ad una presa elettrica con messa a terra e utilizzare cavi di prolungamento provvisti di messa terra. Non utilizzare adattatori 3 su 2.

• Non utilizzare vernici o solventi che contengono idrocarburi alogenati. Nelle istruzioni per l'uso si trovano degli esempi per questi tipi di materiali.

• Si raccomanda di predisporre un'area per la spruzzatura ben arieggiata e con un sufficiente apporto di aria fresca.
  • Non fumare nell'area di spruzzatura.
• Non azionare interruttori della luce e/o motori o altri dispositivi che possono generare scintille nell'area di spruzzatura.
• Tenere l'area pulita e sgombra da contenitori di vernice o di detergente, panni e altri materiali infiammabili.
• Occorre essere a conoscenza della composizione delle vernici e dei detergenti che vengono spruzzati. Leggere le schede di sicurezza dei materiali (MSDS - Material Safety Data Sheet) e le etichette dei contenitori di vernice e detergente. Osservare le indicazioni di sicurezza per la lavorazione, lo stoccaggio, il trasporto e lo smaltimento del produttore di vernici e detergenti.

• Devono essere presenti estintori perfettamente funzionanti.
  • In caso di lavori in ambienti chiusi:

• assicurarsi che non si formino dei vapori contenenti solventi nelle vicinanze dell'apparecchio.

• posizionare l'apparecchio sul lato opposto dell'oggetto da verniciare.
• mantenere una distanza minima di 5 m tra apparecchio e pistola di spruzzatura.

• In caso di lavori all'aperto:

• assicurarsi che vapori contenenti solventi non entrino in contatto con l'apparecchio. osservare a tale scopo la direzione del vento.
• posizionare l'apparecchio in modo che vapori contenenti solventi non entrino in contatto con l'apparecchio e vi si depositino.
• mantenere una distanza minima di 5 m tra apparecchio e pistola di spruzzatura.

⚠ AVVISO! Limitare il rischio di lesioni alla pelle.

• Non orientare mai la pistola verso se stessi, altre persone o animali.
• Tenere le mani e le altre parti del corpo lontano dall'uscita. Non cercare ad es. di occludere eventuali perdite con parti del corpo.
• Utilizzare sempre il coperchio di protezione degli ugelli. Non spruzzare senza il coperchio di protezione degli ugelli inserito.

• Utilizzare solo una punta degli ugelli raccomandata dal produttore.

• Prestare attenzione all'atto della pulizia e sostituzione delle punte degli ugelli. Nel caso in cui la punta dell'ugello si dovesse ostruire durante la spruzzatura, seguire le indicazioni del produttore per la disattivazione dell'apparecchio e lo scarico della pressione, prima di rimuovere la punta dell'ugello per la pulizia.

• Non lasciare l'apparecchio incustodito mentre è collegato alla rete elettrica o è pressurizzato. Se l'apparecchio non viene utilizzato, disattivarlo e scaricare la pressione in base alle indicazioni del produttore.
• Con il getto ad alta pressione possono essere iniettati delle sostanze velenose nel corpo, causando gravi lesioni. Consultare immediatamente un medico in tal caso.
• Verificare la presenza di danni sui tubi flessibili e sui componenti. Sostituire i tubi flessibili o i componenti danneggiati.
• Questo sistema può generare una pressione di 207 bar. Utilizzare solo componenti e accessori consentiti dal produttore con minimo 228 bar.
• Inserire sempre la sicura del grilletto quando si interrompe il lavoro. Accertarsi che la sicura del grilletto sia perfettamente funzionante.
• Assicurarsi che tutti collegamenti siano saldi prima di lavorare con l'apparecchio.
• Occorre essere a conoscenza come spegnere l'apparecchio e scaricare rapidamente la pressione. Familiarizzarsi con cura con gli elementi di comando.

⚠ AVVISO! Limitare il rischio di lesioni.

• Indossare sempre guanti di protezione idonei, una protezione per gli occhi e un dispositivo di protezione delle vie respiratorie e/o una mascherina di protezione.
• L'apparecchio non deve essere utilizzato nelle vicinanze di bambini né si deve procedere ad applicare la vernice. Tenere lontani i bambini in ogni momento.
• Evitare una postura innaturale del corpo e non posizionarsi su una superficie instabile. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio.
• Restare vigili e prestare attenzione a quello che si fa.
• Non utilizzare l'apparecchio quando si è stanchi o sotto l'effetto di droghe o alcool.
  • Non piegare o torcere il tubo flessibile.
• Non esporre il tubo flessibile a temperature o valori di pressioni superiori a quelli indicati dal produttore.

• Non utilizzare il tubo flessibile come elemento di forza per tirare o sollevare l'apparecchio.

• La pressione massima nominale del tubo flessibile dell'aria è pari a 228 bar, la pressione normale d'e-sercizio è pari a 207 bar.

• Prestare attenzione ai pericoli derivanti dal materia-le spruzzato e osservare le marcature sul contenito-re e/o leggere le informazioni del produttore riguardo al materiale da spruzzare, incluso le disposizioni per l'utilizzo di dispositivi individuali di protezione.
• Non spruzzare materiale, di cui non si può valutare il pericolo.
• Le superfici dell'apparecchio possono diventare molto calde durante il funzionamento. Per evitare gravi ustioni, non toccare le superfici quando sono incandescenti. Attendere fino a quando l'apparecchio non si sia raffreddato completamente.
• Un apparecchio pressurizzato può avviarsi senza alcun preavviso. Seguire i passaggi per lo scarico della pressione riportati in queste istruzioni per l'uso, prima di controllare, trasportate o manutentare l'apparecchio. Estrarre la spina di rete dalla presa!
• Leggere gli avvisi e informarsi in questo modo riguardo ai pericoli specifici dei liquidi utilizzati.
• Conservare i liquidi pericolosi in contenitori idonei e ammessi e smaltirli in base alle normative vigenti.

⚠ AVVISO! Pericolo dovuto ad un utilizzo errato dell'apparecchio

• Non utilizzare apparecchi elettrostatici per la polverizzazione e la spruzzatura. Questo può comportare seri pericoli per l'utilizzatore.
• Non superare la pressione massima di esercizio o la temperatura massima del componente del sistema con il minore valore nominale. Leggere i dati tecnici contenuti in tutte le istruzioni per l'uso degli apparecchi.
• Utilizzare liquidi e solventi compatibili con il vostro apparecchio.
• Leggere gli avvisi di pericolo del produttore dei liquidi e solventi. Per informazioni esaustive in merito al vostro materiale è possibile richiedere la scheda tecnica di sicurezza (MSDS) presso il venditore.
• Controllare l'apparecchio giornalmente. Riparare i componenti danneggiati o usurati immediatamente o sostituirli con pezzi di ricambio del produttore.
• Non modificare o trasformare l'apparecchio in nessun caso.

• Utilizzare l'apparecchio soltanto per lo scopo previsto. Rivolgersi al proprio venditore in caso necessitate di informazioni in merito.

• Posare i tubi flessibili e cavi lontano da superfici traffic, bordi taglienti, componenti mobili e superfici calde.

• Non piegare o torcere i tubi flessibili e non utilizzarli per tirare l'apparecchio.
• Rispettare tutte le disposizioni di sicurezza vigenti.
• Tenere lontani bambini e animali dall'area di lavoro.
• Non utilizzare l'apparecchio quando si è stanchi o sotto l'effetto di droghe o alcool.

7. Rischi residui

Durante l'utilizzo di questo apparecchio permangono rischi residui aggiuntivi che probabilmente non vengono nominati nelle indicazioni di sicurezza. Questi rischi sussistono, ad esempio, in caso di un utilizzo improprio o prolungato.

Anche in osservanza delle relative disposizioni di sicurezza e utilizzo di tutti gli strumenti di sicurezza continuano a sussistere determinati rischi residui.

Questi comprendono i seguenti:

• lesioni dovute al contatto con parti rotanti/in movimento
• lesioni durante la sostituzione di parti, lame o accessori
• lesioni dovute ad un utilizzo prolungato dell'apparecchio. Inserire periodi regolari di pausa durante un utilizzo prolungato.
  • Compromissione dell'udito
• Rischi per la salute dovuti all'inalazione di vernice durante l'utilizzo dell'apparecchio

8. Selezione del materiale e delle vernici

ATTENZIONE! Non utilizzare pitture o rivestimenti murari strutturati, altrimenti l'ugello della pistola di spruzzatura potrebbe ostruirsi e sussiste il pericolo di danneggiamenti a componenti della stazione airless di spruzzatura di vernice.

8.1 Materiali e vernici utilizzabili

Possono essere utilizzati numerosi materiali e vernici per la spruzzatura, alcuni però sono esclusi. A tale scopo occorre leggere le raccomandazioni del produttore.

Sono consentiti i seguenti materiali e vernici:

• vernici a base di acqua
• vernici protettive per legno
• vernici a base di olio
- primer
- smalti

• primer adesivi
• lacche trasparenti
  • oli
• impregnanti

8.2 Materiali e vernici non utilizzabili

L'utilizzo dei seguenti materiali e vernici comporta un'usura prematura e l'osstruzione dell'ugello. In tal caso decade il diritto alla garanzia.

a. Vernici e lacche che contengono componenti abrasivi, come ad es.:
• vernici in emulsione/dispersione per verniciature esterne
b. Silicati
c. Materiali infiammabili

Prima di utilizzare il vostro sistema airless di spruzzatura di vernice, leggere con attenzione le istruzioni per l'uso per ottenere risultati ottimali.

9. Montaggio

Utensili necessari per tutti i passaggi di montaggio e regolazione:

• chiave a forchetta 19 mm

ATTENZIONE! Assicurarsi che la spina di rete dell'apparecchio è stata estratta dalla presa, prima di eseguire una delle seguenti attività.

9.1 Applicazione di un tubo flessibile di spruzzatura (fig. 2+3)

• Rimuovere i tappi di copertura (A) su entrambi i terminali del tubo flessibile di spruzzatura (1) e il tappo di copertura (B) sul raccordo di uscita del tubo flessibile di spruzzatura (18) (fig. 2).
• Avvitare la filettatura del tubo flessibile di spruzzatura (1) sul raccordo di uscita dello stesso (18) e fissarlo con una chiave a forchetta da 19 mm. Non stringere troppo forte (fig. 2).
• Avvitare la filettatura sull'altro terminale del tubo flessibile di spruzzatura (1) sulla pistola di spruzzatura (6) e fissarla con una chiave a forchetta da 19 mm. Non stringere troppo forte (fig. 3).

9.2 Applicazione del tubo flessibile di aspirazione (11) e del tubo flessibile di ritorno (10) (fig. 4)

Il tubo flessibile di aspirazione (11) e il tubo flessibile di ritorno (10) sono premontati sull'apparecchio.

Per sostituire il tubo flessibile di aspirazione (11) o il tubo flessibile di ritorno (10), allentare con l'ausilio di un cacciavite a taglio (non compreso nella fornitura) le viti delle fascette di serraggio del tubo flessibile del filtro di rete del flessibile di aspirazione (12), del raccordo di entrata del flessibile di aspirazione (16), del raccordo di entrata del flessibile di ritorno (21) e rimuovere il tubo flessibile (fig. 4).

Sostituire lo stesso con un nuovo tubo flessibile (tubo di aspirazione/di ritorno) e montarlo in direzione opposta.

9.3 Ugello di spruzzatura e protezione dell'ugello (fig. 5-9)

Avviso: la pistola di spruzzatura (6) è premontata. Quando la pistola di spruzzatura (6) è stata smontata per la pulizia, occorre seguire i seguenti passaggi per rimontarla.

1. Inserire l'attacco del filtro di rete (26) nell'impugnatura della pistola di spruzzatura (7) e allineare l'impugnatura della pistola di spruzzatura alla parte superiore della pistola (fig. 5).
2. Tenere ferma la parte superiore della pistola di spruzzatura (6) e fissare l'impugnatura della pistola di spruzzatura con una chiave a forchetta di 21 mm (non compresa nella fornitura) (fig. 6).
3. La staffa di protezione del grilletto (2) viene fissata con il raccordo di entrata del tubo flessibile di spruzzatura (25) sulla parte inferiore della maniglia della pistola di spruzzatura (7) con l'ausilio di una chiave a forchetta di 19 mm. Sulla parte terminale superiore è agganciata la staffa di protezione del grilletto nel relativo supporto della stessa (24) (fig. 6).
4. Assicurarsi che il perno distanziatore piccolo (27) e la guarnizione (28) siano inseriti nella protezione dell'ugello (4) (fig. 7).
5. Inserire l'ugello di spruzzatura (5) nella protezione dell'ugello (4) e fissarlo alla pistola di spruzzatura (6). Assicurarsi che l'ugello di spruzzatura (5) venga ruotata con la punta in avanti in posizione di spruzzatura, serrare il dado di sicurezza (29) con una chiave a forchetta di 26 mm (non compresa nella fornitura) (fig. 8+9).

ATTENZIONE! Non iniziare la spruzzatura prima che l'ugello di spruzzatura (5) e la protezione dell'ugello (4) siano montati.

Azionare il grilletto (3) solo quando l'ugello di spruzzatura (5) si trova nella corretta posizione per la spruzzatura. Mettere sempre in sicurezza il grilletto (3) prima di rimuovere, sostituire o pulire l'ugello di spruzzatura (5).

10. Prima della messa in funzione

Prima di collegare la segatrice, accertarsi che i dati sulla targhetta del modello corrispondano ai dati della rete elettrica disponibile.

ATTENZIONE! Assicurarsi sempre che la macchina è spenta e scollegata dall'alimentazione di corrente, prima di effettuare delle regolazioni sull'apparecchio.

- Prima della messa in funzione devono essere state regolamentarmente installate tutte le coperture e i dispositivi di sicurezza.

10.1 Messa in sicurezza del grilletto della pistola di spruzzatura

ATTENZIONE! Il grilletto della pistola di spruzzatura (3) deve essere messo in sicurezza prima della preparazione dell'apparecchio di spruzzatura, per far sì che il grilletto (3) non possa essere premuto inavvertitamente. Mettere in sicurezza il grilletto della pistola di spruzzatura (3), quando ciò viene richiesto.

- Per mettere in sicurezza il grilletto (3), ruotare la leva di sicurezza del grilletto (23) all'indietro (fig. 10).

- Per togliere la sicurezza del grilletto (3), ruotare la leva di sicurezza del grilletto (23) verso il basso (fig. 11).

10.2 Scarico della pressione

ATTENZIONE! Seguire sempre i passaggi per lo scarico della pressione quando l'apparecchio viene disattivato per qualunque motivo. Con l'ausilio di questa procedura, la pressione può fuoriuscire la tubo flessibile di spruzzatura (1).

⚠ CAUTELA! Se tali passaggi non vengono eseguiti, possono derivarne gravi lesioni.

⚠ AVVISO! Non dirigere mai la pistola di spruzzatura (6) su parti del corpo. Eseguire i passaggi per lo scarico della pressione, ogniqualvolta ciò viene richiesto.

• Mettere in sicurezza il grilletto della pistola di spruzzatura (3) (fig. 10).
• Posizionare l'interruttore prime/spray (19) sulla posizione "Prime" (fig. 12).
• Spegnere l'apparecchio, premendo "0" sull'interruttore di accensione/spegnimento (14) (fig. 13).
• Ruotare il regolatore di pressione (9) in posizione "Prime/Clean" (fig. 14).
• Rimuovere la sicurezza del grilletto della pistola di spruzzatura (3) (fig. 11).
• Azionare brevemente il grilletto della pistola di spruzzatura (3), in modo che la pressione possa fuoriuscire completamente dal sistema (fig. 15).

- Mettere in sicurezza il grilletto della pistola di spruzzatura (3) (fig. 10).

10.3 Preparazione della pompa (fig. 16)

• Scollegare il tubo flessibile di aspirazione (11) dal tubo flessibile di ritorno (10).
• Posizionare il tubo flessibile di aspirazione (11) nel contenitore di vernice.
• Posizionare il tubo flessibile di ritorno (10) in un contenitore pulito per gli scarti.
• Posizionare l'interruttore prime/spray (19) sulla posizione "Prime" (fig. 12).
• Ruotare il regolatore di pressione (9) in posizione "Prime/Clean". Assicurarsi che il regolatore di pressione (9) sia allineato in corrispondenza della marcatura in alto sull'apparecchio (fig. 14).
• Attivare l'apparecchio, premendo "I" sull'interrutto-re di accensione/spegnimento (14) (fig. 13).
• Fare funzionare la pompa per circa 60 secondi, fino a che la vernice fuoriesce in modo omogeneo dal tubo flessibile di ritorno nel contenitore degli scarti.
• Posizionare l'interruttore prime/spray (19) sulla posizione "Spray" (fig. 17).
• Attendere fino a quando l'apparecchio di spruzzatura si disattiva automaticamente dopo poco tempo. Se il sistema airless di spruzzatura di vernice non si disattiva automaticamente, ripetere le operazioni 4 - 8.
• Posizionare nuovamente il tubo flessibile di ritorno (10) nel contenitore di vernice e fissare il tubo flessibile di ritorno (10) insieme al tubo flessibile di aspirazione (11) con i clip in dotazione (fig. 18).

Consiglio: è vantaggioso eseguire i passaggi descritti su questa pagina prima con dell'acqua. In questo modo si può testare il funzionamento del sistema airless di spruzzatura di vernice e assicurarsi che l'apparecchio è stato assemblato correttamente.

11. Uso

⚠ CAUTELA! Prima di iniziare i lavori di spruzzatura, assicurarsi che l'apparecchio sia stato correttamente preparato.

ATTENZIONE!

Prima della messa in funzione è obbligatorio montare completamente l'apparecchio!

11.1 Spruzzatura

• Assicurarsi che l'ugello di spruzzatura (5) venga ruotata con la punta in avanti in posizione di spruzzatura (fig. 19).
- Seguire le "Istruzioni per lo scarico della pressione" (vedere 10.2).
- Attivare l'apparecchio, premendo "I" sull'interrutto-re di accensione/spegnimento (14) (fig. 13).
- Aprire la leva di sicurezza del grilletto della pistola di spruzzatura (23) (fig. 11).
- Ruotare il regolatore di pressione (9) lentamente in senso orario alla posizione massima di regolazione (fig. 20).
- Posizionare l'interruttore prime/spray (19) sulla posizione "Spray" (fig. 17).
- Posizionarsi a circa 30 cm dalla superfici da spruzzare e mantenere questa distanza (fig. 21).
- Azionare il grilletto (3) per avviare il processo di spruzzatura (fig. 15).

AVVISO: Il motore si attiva e disattiva durante la spruzzatura per regolare la pressione. Questo è un processo normale.

⚠ IMPORTANTE! Al termine dei lavori di spruzzatura, eseguire sempre i passaggi per lo “scarico della pressione” (vedere 10.2).

⚠ IMPORTANTE! Se i lavori di verniciatura con il sistema airless di spruzzatura di vernice non sono ancora terminati e si desidera inserire una breve pausa (30-60 minuti), non lasciare della vernice all'interno della pompa. Seguire le istruzioni per la pulizia (capitolo 12) per impedire che la vernice nella pompa e nel tubo flessibile si secchi.

Se si desidera riprendere il lavoro, iniziare con il capitolo 9. Non appena sono state effettuate le preparazioni necessarie, dirigere la pistola di spruzzatura in un secchio per gli scarti e attendere 30 secondi, fino a che a soluzione detergente residua è fuoriuscita dal sistema. Dopodiché si possono continuare i lavori di spruzzatura.

⚠ IMPORTANTE! Durante la pulizia non deve essere mai mischiata della trementina minerale con dell'acqua.

11.2 Verifica delle regolazioni di spruzzatura (fig. 22-24)

Avviso: Accertarsi di seguire i passaggi per la "Spruzzatura" (11.1), prima di verificare le regolazioni di spruzzatura del sistema airless di spruzzatura di vernice.

11.2.1 Regolazione della pressione (fig. 22)

• Regolare il regolatore di pressione (9) ad un'alta pressione di media potenza. Infine verificare la regolazione della pressione su un pezzo di materiale di scarto (fig. 22).
• Regolare il regolatore di pressione (9) fino a che si ottiene un risultato liscio e omogeneo.

11.2.2 Velocità del movimento (fig. 23)

Come prova, spruzzare un'area su un pezzo di materiale di scarto e individuare in questo modo la velocità necessaria del movimento per la regolazione della pressione (fig. 23).

• Con una pressione più bassa sono necessari movimenti più lenti.
• Con una pressione più alta sono necessari movimenti più veloci.

11.2.3 Allineamento dell'ugello di spruzzatura

• Seguire i passaggi per lo "Scarico della pressione" (10.2).
• Allentare il dado di sicurezza (29) (fig. 24).
• Ruotare la copertura dell'ugello (4) per allinearlo alla direzione dello schema di spruzzatura desiderato (fig. 24).
• Ugello di spruzzatura in alto: allineamento orizzontale
• Ugello di spruzzatura laterale: allineamento verticale

AVVISO! L'allineamento del getto di spruzzatura dipende dalla direzione di lavoro desiderata. In caso di una direzione di lavoro orizzontale, si consiglia un getto di spruzzatura verticale. Nel caso di una direzione di lavoro verticale, si consiglia un getto orizzontale.

11.3 Tecnica di spruzzatura (fig. 25-28)

1. Non eseguire movimenti con il polso durante l'utilizzo della pistola di spruzzatura (6), ma utilizzare tutto il braccio. In questo modo, la pistola di spruzzatura (6) viene mantenuta ad angolo retto rispetto alla superficie e si ottiene una verniciatura omogeneo (fig. 25).
2. Premere il grilletto soltanto dopo aver iniziato il movimento. Rilasciare il grilletto (3) prima di interrompere il movimento. La pistola di spruzzatura (6) deve essere sempre in movimento quando il grilletto (3) viene premuto e rilasciato (fig. 26).

3. Mantenere la pistola di spruzzatura (6) in verticale rispetto alla superficie, per mantenere la distanza di spruzzatura costante (fig. 27).

4. Sovrapporre ogni passaggio di circa 30%. In questo modo, si ottiene un rivestimento omogeneo (fig. 28).

AVVISO!

• Non eseguire lavori di spruzzatura all'aperto in presenza di vento, poiché i risultati potrebbero essere non soddisfacenti.
• Applicare uno strato dopo l'altro. Fare asciugare sempre lo strato prima di applicare quello successivo.
• Evitare interruzioni, poiché ciò comporterebbe un risultato non omogeneo. Si consiglia di iniziare fuori dalla superficie che si desidera verniciare, non interrompersi, se possibile, al centro della superficie e spruzzare oltre il bordo contrapposto.

12. Pulizia e manutenzione

ATTENZIONE! Prima di eseguire ogni lavoro di trasformazione, manutenzione o assistenza, spegnere l'apparecchio e staccare la spina di rete dalla presa di corrente!

12.1 Scelta della soluzione detergente

Per materiali a base d'acqua (ad es. vernici acriliche):

- utilizzare soltanto dell'acqua per la pulizia.

ATTENZIONE! Se si utilizzano detergenti contenenti solventi per vernici a base d'acqua, si crea una nuova sostanza che è estremamente difficile da pulire.

- Consigliamo di utilizzare 10-15 litri di acqua per la pulizia

Per materiali a base d'olio (ad es. smalti, lacche):

• utilizzare soltanto una soluzione detergente adatta a tale scopo. Leggere le istruzioni per la pulizia sull'etichetta del materiale di rivestimento per individuare il tipo di detergente da utilizzare.
• Nell'apparecchio airless di spruzzatura possono essere utilizzati i seguenti detergenti contenenti solventi in modo sicuro: trementina minerale, diluenti
  • AVVISO: Durante la pulizia non deve essere mai mischiata della trementina minerale con dell'acqua.
• Consigliamo di utilizzare 1-2 litri della soluzione detergente adatta per la pulizia.

12.2 Pulizia dell'apparecchio

⚠ IMPORTANTE! L'apparecchio deve essere pulito subito dopo l'utilizzo. In questo modo si evita che la vernice si secchi nella pompa e nel tubo flessibile. L'inos-servanza di questi passaggi di pulizia può comportare un danno permanente dell'apparecchio di spruzzatura di vernice e il decadimento automatico della garanzia.

• Ruotare il regolatore di pressione (9) in posizione "Prime/Clean".
• Posizionare l'interruttore prime/spray (19) sulla posizione "Prime" (fig. 12).
• Posizionare il tubo flessibile di aspirazione (11) in un contenitore con una soluzione detergente adatta. Posizionare il tubo flessibile di ritorno (10) in un contenitore vuoto (fig. 29).

- Attivare l'apparecchio, premendo "I" sull'interruttore di accensione/spegnimento (14) (fig. 13). Controllare il tubo flessibile di ritorno (10) e attendere fino a che la soluzione detergente fuoriesce in modo omogeneo.

- Posizionare l'interruttore prime/spray (19) sulla posizione "Spray" (fig. 17).

- Dirigere la pistola di spruzzatura (6) in un contenitore vuoto. Premere poi il grilletto (3) e mantenerlo premuto, fino a che la maggior parte della vernice è stata rimossa la tubo flessibile di spruzzatura (1) (fig. 30).

- Mettere in sicurezza il grilletto della pistola di spruzzatura (3) (fig. 10).

- Ruotare l'ugello di spruzzatura (5) di 180° verso il lato di pulizia (fig. 31).

- Togliere la sicurezza del grilletto della pistola di spruzzatura (3) o mantenere premuto il grilletto (3), per spruzzare la soluzione detergente attraverso il sistema (fig. 11). Continuare a spruzzare fino a che fuoriesce soltanto la soluzione detergente dall'ugello di spruzzatura (5). Aggiungere altra soluzione detergente, nel caso in cui la vernice non è stata rimossa completamente.

AVVISO: Se il contenitore della soluzione detergente viene intorbidito con della vernice durante la pulizia, leggere il paragrafo "Pulizia del filtro di rete del tubo flessibile di aspirazione". Non appena il filtro di rete del tubo flessibile di aspirazione (13) e il tubo flessibile di spruzzatura (1) sono stati puliti, riassemblarli e ripetere i passaggi da 6 a 9 in questo paragrafo.

1. Posizionare l'interruttore prime/spray (19) sulla posizione "Prime" (fig. 14).

2. Spegnere l'apparecchio, premendo "0" sull'interruttore di accensione/spegnimento (14) (fig. 13).

12.3 Pulizia del filtro di rete del tubo flessibile di aspirazione

IMPORTANTE! L'apparecchio deve essere pulito subito dopo l'utilizzo. In questo modo si evita che la vernice si secchi nella pompa e nel tubo flessibile. L'inosservanza di questi passaggi di pulizia può comportare un danno permanente dell'apparecchio di spruzzatura di vernice e il decadimento automatico della garanzia.

• Allentare con un cacciavite (non compreso nella fornitura) la vite sulla fascetta di serraggio per il filtro di rete del tubo flessibile di aspirazione (12) (fig. 32).
• Estrarre il filtro di rete del tubo flessibile di aspirazione (13) e sciacquarlo in una soluzione detergente adatta (fig. 32).

12.4 Pulizia della pistola di spruzzatura

IMPORTANTE! L'apparecchio deve essere pulito subito dopo l'utilizzo. In questo modo si evita che la vernice si secchi nella pompa e nel tubo flessibile. L'inosservanza di questi passaggi può comportare un danno permanente dell'apparecchio di spruzzatura di vernice e il decadimento automatico della garanzia.

⚠️ ATTENZIONE! Assicurarsi che l'apparecchio sia disattivato e la pressione sia stata scaricata.

- Rimuovere la pistola di spruzzatura (6) dal tubo flessibile di spruzzatura (1), allentando il dado con un cacciavite da 19 mm (non compreso nella fornitura) (fig. 3 in ordine inverso).

- Rimuovere la protezione dell'ugello (4) e l'ugello di spruzzatura (5), allentando il dado di sicurezza. Dopo la rimozione del dispositivo di protezione, estrarre l'ugello di spruzzatura (5) (fig. 33).

AVVISO! Vengono utilizzati un piccolo perno distanziatore (27) e una guarnizione (28) per il posizionamento dell'ugello di spruzzatura (5) nella protezione dell'ugello. Assicurarsi che questi componenti non vengano persi, quando la protezione dell'ugello (4) viene rimossa (fig. 34). Se la guarnizione (28) non è più a tenuta o è porosa, sostituirla con una guarnizione di ricambio (compresa nella fornitura).

- Rimuovere la staffa di protezione del grilletto (2). A tale scopo, allentarla dal supporto della staffa di protezione del grilletto (24) (fig. 7). Rimuovere con una chiave a forchetta di 19 mm il raccordo di entrata del tubo flessibile di spruzzatura (25) sulla parte inferiore e sull'impugnatura della pistola di spruzzatura (7) (fig. 35+36).

- Tenere ferma la parte superiore della pistola di spruzzatura (2) e allentare l'impugnatura (7), posizionando una chiave a forchetta di 21 mm nelle scanalature sulla parte inferiore dell'impugnatura (7). Ruotare in senso antiorario fino a che è possibile rimuovere completamente l'impugnatura (7) (fig. 37). Consiglio: L'utilizzo di uno spingitore o di una morsa per il fissaggio della parte superiore della pistola di spruzzatura (6) facilita notevolmente questo passaggio.

• Rimuovere l'attacco del filtro di rete (26) dall'im-pugnatura della pistola di spruzzatura (7) e pulire tutti i componenti in una soluzione detergente (fig. 38).
• Per pulire il filtro di rete, svitare entrambi i terminali dei tappi, ruotandoli in senso antiorario. Dopo averli svitato, rimuovere uno dei tappi e estrarre l'altro tappo con la molla dal manicotto del filtro di rete. Utilizzare la spazzola per la pulizia per pulire l'interno del filtro di rete (fig. 39).

AVVISO: Dopo la pulizia, controllare lo stato del filtro di rete. Se il filtro di rete è ostruito a causa di vernice secca, è usurato o si è deformato, occorre sostituirlo.

- Per rimontare la pistola di spruzzatura (6), occorre seguire i suddetti passaggi in senso inverso.

12.5 Sottoporre a manutenzione il tubo di aspirazione

Nel caso in cui lo spruzzatore di vernice airless non riesca ad aspirare il colore, premere il pulsante per assicurarsi che il tubo di aspirazione non sia ostruito. (Fig.40)

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura*: Spazzole di carbone, filtro, guarnizione, ugelli

* non necessariamente compreso tra gli elementi forniti!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

13. Caratteristiche tecniche

Motore 220-240/50 V/Hz

Potenza in entrata 650-750 W
Corrente nominale 2,8-3,3 A
Pressione max. d'esercizio	3000/207 PSI/Bar
Resistenza ai corto circuiti	5 kA
Tipo di protezione	IP23
Grado di protezione	I
Pressione d'esercizio	0-3000/0-207 PSI/Bar
Portata del materiale	1,1 l/min

Dimensione dell'ugello di spruzzatura	517
Livello di pressione acustica	97 dB
Livello di potenza acustica 91 dB
Valore della vibrazione 0,715 m/s	2
Temperatura necessaria dell'area di lavoro	5-40 °C
Umidità dell'aria necessaria dell'area di lavoro	30-50 %
Lunghezza del tubo flessibile di spruzzatura	7,6 m
Raccordo di uscita del tubo flessibile di spruzzatura	1/4-18 NPSM

Rumore

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 62841-1.

Portate cuffie antirumore.

L'effetto del rumore può causare la perdita dell'udito.

Ridurre al minimo la rumorosità!

• Utilizzare soltanto apparecchi che si trovano in uno stato perfetto.
• Eseguire regolarmente la manutenzione e la pulizia dell'apparecchio.
• Adattare il proprio modo di lavorare all'apparecchio.
  • Non sovraccaricare l'apparecchio.
• Far eventualmente controllare l'apparecchio.
• Spegnere l'apparecchio quando non viene utilizzato.

14. Stoccaggio e trasporto

Stoccare l'apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetto a gelo, non accessibile ai bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C. Conservare l'elettroutensile nell'imballaggio originale.

ATTENZIONE! Durante il trasporto, l'apparecchio deve essere assicurato contro cadute o ribaltamenti.

La macchina deve essere sollevata e trasportata sol- tanto afferrandola per la sua maniglia.

14.1 Stoccaggio duraturo

Eseguire tutti i passaggi per la pulizia dopo ogni utilizzo. Assicurarsi che l'apparecchio sia stato pulito a fondo prima dello stoccaggio. In questo modo viene impedito che la vernice si depositi, evitando un bloccaggio dell'apparecchio e una compromissione della sua funzione.

1. Eseguire tutti i passaggi di pulizia.
2. Rimuovere il tubo flessibile di spruzzatura (1).
3. Rimuovere il tubo flessibile di aspirazione (11) dal raccordo di entrata del tubo flessibile di aspirazione (15) e allentare con l'ausilio di un cacciavite a taglio la vite sulla fascetta metallica di serraggio per il raccordo di entrata del tubo flessibile di aspirazione (16).
4. Rimuovere il tubo flessibile di ritorno (10) dal raccordo di entrata del tubo flessibile di ritorno (20) e allentare con l'ausilio di un cacciavite a taglio la vite sulla fascetta metallica di serraggio per il raccordo di entrata del tubo flessibile di ritorno (21).
5. Ribaltare l'apparecchio. Versare 30 ml di olio di normale uso domestico o olio di protezione per pompe in ogni raccordo di entrata.
6. Posizionare l'interruttore prime/spray sulla posizione "Spray".
7. Ruotare il regolatore di pressione (9) in posizione "Low Spray".
8. Tenere uno straccio sopra il raccordo di uscita del tubo flessibile di spruzzatura (18).
9. Attivare l'apparecchio per 5 secondi, premendo "I" sull'interruttore di accensione/spegnimento (14). Successivamente, spegnere l'apparecchio, premendo "0" sull'interruttore di accensione/spegnimento (14).
10. Posizionare l'interruttore prime/spray (19) sulla posizione "Prime".
11. Inserire nuovamente il tubo flessibile di aspirazione (11) sul raccordo di entrata del tubo flessibile di aspirazione (15) e stringere con l'ausilio di un cacciavite a taglio la vite sulla fascetta metallica di serraggio per il raccordo di entrata del tubo flessibile di aspirazione (16).
12. Inserire nuovamente il tubo flessibile di ritorno (10) sul raccordo di entrata del tubo flessibile di ritorno (20) e stringere con l'ausilio di un cacciavite a taglio la vite sulla fascetta metallica di serraggio per il raccordo di entrata del tubo flessibile di ritorno (21).
13. Pulire l'alloggiamento dell'apparecchio di spruzzatura con un panno morbido e asciutto.
14. Stoccare l'apparecchio di spruzzatura e i relativi accessori in un luogo pulito, asciutto e non accessibile ai bambini.

15. Ciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

ATTENZIONE! Il cavo di rete di questo apparecchio dispone di un conduttore di terra e un connettore di messa a terra.

Il connettore deve essere collegato ad una presa idonea, installata e messa a terra in base alle disposizioni e prescrizioni locali.

⚠ AVVISO! Controllare la tensione! La tensione deve corrispondere a quanto indicato sulla targhetta identificativa!

L'allacciamento alla rete lato cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento. Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica. I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H05VV-F. I cavi di ricambio possono essere installati solo da un elettricista specializzato. In caso di dubbi, contattare il numero verde riportato in calce alla pagina.

Motore a corrente alternata

• La tensione di alimentazione deve essere di 230 V \~
• I cavi di prolunga fino a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati.

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
  • Dati dell'etichetta identificativa della macchina

16. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.
• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:

- Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)

- Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.

• È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.

- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

17. Risoluzione dei guasti

Guasto Possibile causa Rimedio
L'apparecchio di spruzzatura non si accende.	L'apparecchio di spruzzatura non è inserito.	Inserire l'apparecchio di spruzzatore.
	Non c'è presenza di corrente nella presa.	Controllare con cura la tensione di rete.
	Il cavo di prolungamento è danneggiato oppure la sua capacità è troppo bassa.	Sostituire il cavo di prolunga o sostituirlo con un cavo con una tensione adatta.
	L'apparecchio di spruzzatura si è disattivato sotto pressione.	Il motore si attiva e disattiva durante la spruzzatura per regolare la pressione. Questo è un processo normale.
Non arriva il materiale di spruzzatura oppure è troppo scarso.	L'ugello di spruzzatura (5) è ostruito.	Pulire l'ugello di spruzzatura (5) con l'ausilio di un ago per la pulizia.
	Il tubo flessibile di aspirazione (11) è ostruito.	Pulire il tubo flessibile di aspirazione (11).
	Il regolatore di pressione (9) è regola-to troppo basso.	Regolare il regolatore di pressione (9) più alto, ruotando la rotella in senso orario.
	Il tubo flessibile di aspirazione (11) non è saldo.	Regolare il tubo flessibile di aspirazione (11) sul raccordo di entrata del tubo flessibile di aspirazione (15) e fissare con un cacciavite a taglio la vite sulla fascetta metallica di serraggio per il raccordo di entrata del tubo flessibile di aspirazione (16).
	Il filtro di rete del tubo flessibile di aspirazione (13) è ostruito.	Pulirlo o sostituirlo. Utilizzare una soluzione detergente adatta per il materiale.
L'ugello di spruzzatu-ra non è a tenuta.	Il dado di protezione dell'ugello di spruzzatura (4) è allentato.	Stringere il dado di protezione dell'ugello (4).
	L'ugello di spruzzatura (5) non è stato montato correttamente.	Smontare l'ugello e rimontarlo correttamente.
	L'ugello di spruzzatura (5) è usurato.	Sostituire l'ugello di spruzzatura (5).
Fuoriesce del mate- riale di spruzzatura.	La protezione dell'ugello di spruzzatu-ra (4) è allentata.	Avvitare la protezione dell'ugello (4).
	L'ugello di spruzzatura (5) è usurato.	Sostituire l'ugello di spruzzatura (5).
	La guarnizione della protezione dell'u-gello (4) è usurata.	Sostituire la guarnizione (28).
	Si accumula del materiale di spruz-zatura nell'ugello di spruzzatura (5) e nella protezione dell'ugello (4).	Pulire l'ugello di spruzzatura (5) e la protezione dell'ugello (4), utilizzando una soluzione deter-gente adatta per il materiale.
La polverizzazione è troppo grossolana.	La quantità di materiale è troppo voluminosa.	Regolare il regolatore di pressione (9) più basso.
	L'ugello di spruzzatura (5) e la prote-zione dell'ugello (4) sono ostruiti.	Pulirli.
	Il filtro di rete del tubo flessibile di aspirazione (12) è ostruito.	Pulirlo o sostituirlo.
I colore si spande o si formano delle colature.	È stato applicato troppo materiale.	Correggere la regolazione del regolatore di pressione (9) o muovere la pistola di spruzzatu-ra più velocemente (6).
Si forma troppa nebbia di vernice	La distanza tra la pistola di spruz-zatura e l'oggetto da spruzzare è eccessiva.	Ridurre la distanza.
	È stato applicato troppo materiale. Regolare il regolatore di pressione (9) più basso
Il rivestimento di vernice è molto sottile e presenta macchie.	La pistola di spruzzatura (6) viene mossa troppo velocemente.	Correggere la regolazione del regolatore di pressione (9) o muovere la pistola di spruzzatura più lentamente (6).
La vernice spruzza a goccioline.	Sono presenti delle bolle d'aria nel tubo flessibile di ritorno (10)	Eseguire i passaggi per la "Preparazione della pompa".
Il tubo flessibile di aspirazione (11) non aspira acqua durante la pulizia.	Pressione insufficiente	Utilizzare la soluzione detergente adatta per il materiale, eseguire i passaggi per la "Preparazione della pompa".
Sul rivestimento di vernice si formano delle strisce.	Il regolatore di pressione (9) è regolato troppo basso.	Regolare il regolatore di pressione (9) più alto.
	L'attacco del filtro di rete (26), l'ugello di spruzzatura (5) o il filtro di rete del tubo flessibile di aspirazione (13) sono ostruiti.	Pulire l'attacco del filtro di rete (26), l'ugello di spruzzatura (5) e il filtro di rete del tubo flessibile di aspirazione (13).
	Il tubo flessibile di aspirazione (11) non è saldamente fissato sul raccordo di entrata del tubo flessibile di aspirazione (15).	Regolare il tubo flessibile di aspirazione (11) sul raccordo di entrata del tubo flessibile di aspirazione (15) e fissare con un cacciavite a taglio la vite sulla fascetta metallica di serraggio per il raccordo di entrata del tubo flessibile di aspirazione (16).
	L'ugello di spruzzatura (5) è usurato.	Sostituire l'ugello di spruzzatura (5).
	La vernice è troppo densa.	Diluire la vernice in base alle indicazioni del produttore.

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
