Toote tüüp	Õhuvaba värvipüstol
Bränd	Scheppach
Mudel	ACS3000
Toide	220-240 V ~ 50 Hz
Võimsustarve	650-750 W
Nimivool	2,8-3,3 A
Maksimaalne töörõhk	3000 PSI / 207 bar
Reguleeritav töörõhk	0-3000 PSI / 0-207 bar
Toote voolukiirus	1,1 L/min
Düüsi tüüp	517
Pihustusvooliku pikkus	7,6 m
Helirõhutase (LpA)	91 dB
Helivõimsustase (LWA)	97 dB
Vibratsiooni väärtus	0,715 m/s²
Kaitseaste	IP23
Kaitseklass	I
Töötemperatuur	5-40 °C
Tööniiskus	30-50 %
Pihustusvooliku ühendus	1/4-18 NPSM
Kasutusviis	Erakasutus (ise tegemine, renoveerimine)
Tarne sisu	Püstol, 7,6 m voolik, imivoolik, tagasivooluvoolik, 19 mm mutrivõti, puhastushari, varutihend, kasutusjuhend
Hooldus	Vahetu puhastus pärast kasutamist, loputamine vee või sobiva lahustiga, filtrite kontroll
Ohutus	Enne hooldust kohustuslik seiskamine ja rõhu vabastamine; kanda isikukaitsevahendeid (prillid, kindad, mask); mitte suunata pihustit inimeste poole

Korduma kippuvad küsimused - ACS3000 SCHEPPACH

Kuidas valmistada pumpa enne esimest kasutamist?

Seadke lüliti Prime/Spray asendisse Prime, rõhuregulaator asendisse Prime/Clean, seejärel käivitage seade umbes 60 sekundiks, kuni värv voolab ühtlaselt tagasivooluvoolikust. Seejärel viige lüliti asendisse Spray ja oodake automaatset seiskumist.

Mida teha, kui seade ei pihusta värvi?

Kontrollige, et düüs ei ole ummistunud, imivoolik on korralikult vee all ja imivooliku võrgufilter on puhas. Vajadusel suurendage rõhuregulaatori seadet.

Kuidas puhastada seadet pärast kasutamist?

Seadke rõhuregulaator asendisse Prime/Clean, lüliti asendisse Prime, seejärel laske sobival puhastuslahusel (vesi veepõhiste värvide jaoks, lahusti õlipõhiste värvide jaoks) ringelda. Seejärel lülitage Spray asendisse ja pihustage tühja ämbrisse, kuni vedelik on selge.

Milliseid värvitüüpe saan ACS3000-ga kasutada?

Võite kasutada veepõhiseid ja õlipõhiseid värve, krunte, lakke, õlisid ja eemaldajaid. Vältige abrasiivseid värve, silikaatvärve ja põlevaid materjale.

Kuidas seadet ohutult rõhutustada?

Lukustage päästik, seadke lüliti asendisse Prime, peatage seade, keerake rõhuregulaator asendisse Prime/Clean, vabastage päästik ja tõmmake seda lühidalt, et rõhk eemaldada. Seejärel lukustage päästik uuesti.

Mida teha, kui pihustidüüs on ummistunud?

Järgige rõhutustamise protseduuri, seejärel eemaldage düüs ja puhastage seda puhastusnõela või harjaga. Võite seda ka leotada sobivas puhastuslahuses.

Kuidas reguleerida pihustusrõhku?

Rõhuregulaatori keeramine päripäeva suurendab rõhku, vastupäeva vähendab. Katsetage jäägil, et saada ühtlane pihustus ilma liigse uduta.

Kas ma saan kasutada pikendusjuhet?

Jah, kuid selle ristlõige peab olema vähemalt 1,5 mm² ja maksimaalne pikkus 25 m. Kasutage ainult välitingimustesse sobivaid pikendusjuhtmeid, millel on maanduskontakt.

Kuidas seadet pikaajaliseks säilitamiseks hoiustada?

Puhastage seade põhjalikult, eemaldage voolikud, valage sisselasketihenditesse 30 ml õli, laske pumbal töötada asendis Spray 5 sekundit, seejärel hoida kuivas, pimedas ja külmavabas kohas, lastele kättesaamatus kohas.

Milliseid kaitsevahendeid peaksin kandma?

Kandke alati kaitseprille, kuulmiskaitseid, tolmukaitsemaski (või respiraatorit vastavalt tootele), sobivaid kindaid ja katvaid riideid, et vältida kokkupuudet värviga.

KASUTUSJUHEND ACS3000 SCHEPPACH

Olevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Hoiatus! Võimalik mittetäitmise eest surmaoht, vigastuste ohtu või kahju näitaja!
	Lugege vigastusriski vähendamiseks käsitsusjuhendit.
	Kandke kaitseprille!
	Kandke kuulmekaitset!
	Kandke respiraatorit.
	Hoiatus! Lülitage seade välja ja tömmake võrgupistik välja, enne kui installeerite, puhas-tate, hooldate, ehitate ümber, ladustate või transpordite seadet.
⚠ TÄHELEPANU!	Käesolevas käsitsusjuhendis oleme varustanud Teie ohutust puudutavad kohad selle märgiga.
⚠ ETTEVAATUST!	Nende korralduste eiramise tagajärjeks võib olla kerge kuni keskmise raskusastmega vigastus.
⚠ HOIATUS!	Nende korralduste eiramise tagajärjeks võivad olla surm või rasked vigastused.
	Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Serbia juhistele.

Sisukord: Lk:

1. Sissejuhatus 226
2. Seadme kirjeldus (joon.1-3).... 226
3. Tarnekomplekt 226
4. Sihtotstarbekohane kasutamine 227
5. Üldised ohutusjuhised elektritööriistade kohta 227
6. Ohutusjuhised õhuvaba värviprits....228
7. Jääkriskid 230
8. Materjal- ja värvivalik....230
9. Montaaž 231
10. Enne käikuvõtmist....231
11. Käsitsemine 232
12. Puhastamine ja hooldus 233
13. Tehnilised andmed....235
14. Ladustamine ja transportimine....235
15. Elektriühenduss 236
16. Utiliseerimine ja taaskäitlus....236
17. Rikete körvaldamine 237
18. Vastavusdeklaratsioon 415

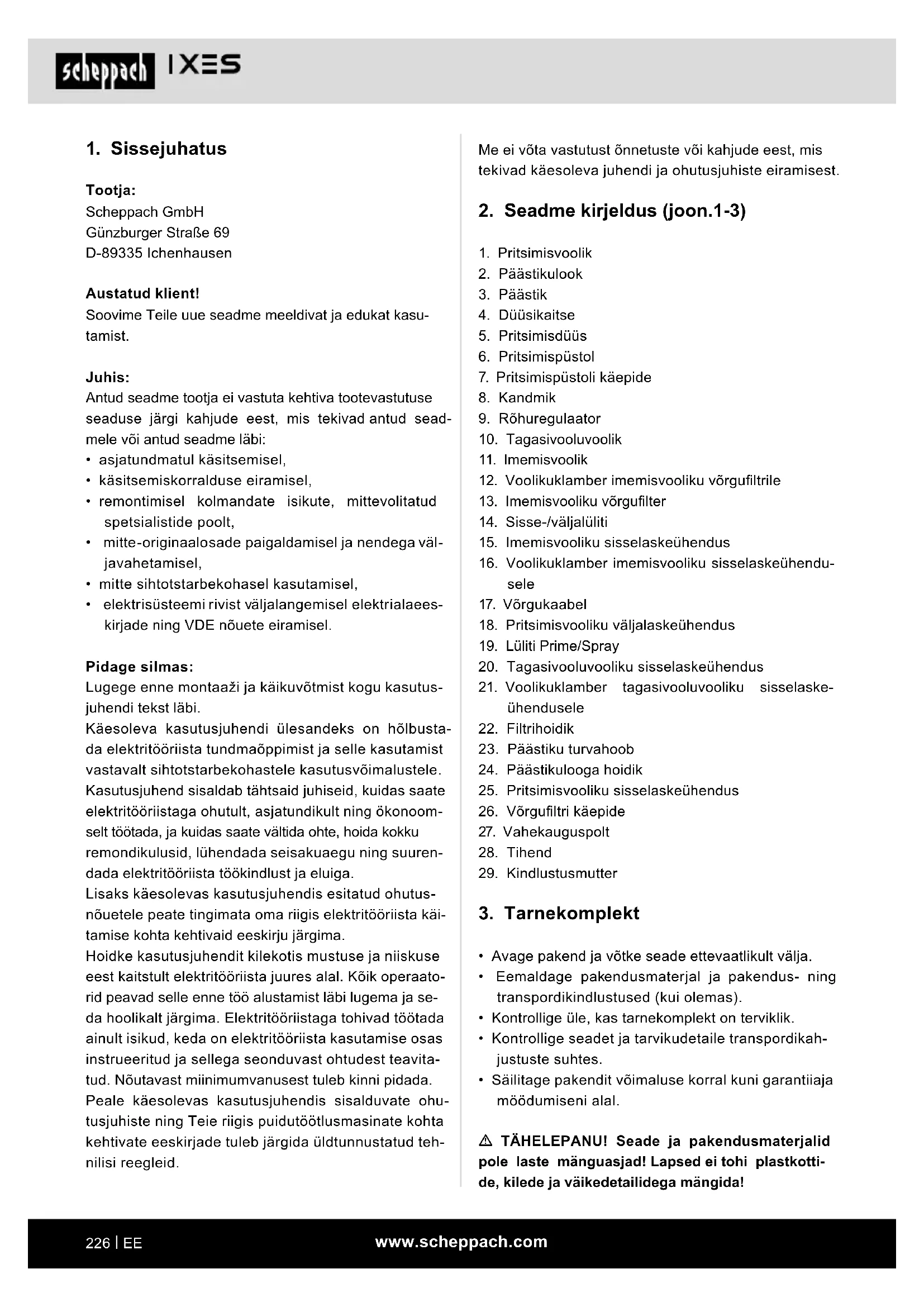

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad antud seadmele või antud seadme läbi:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutus-juhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada elektritööriista tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata oma riigis elektritööriista käi-tamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon.1-3)

1. Pritsimisvoolik
2. Päästikulook
3. Päästik
4. Düüsikaitse
5. Pritsimisdüüs
6. Pritsimispüstol
7. Pritsimispüstoli käepide
8. Kandmik
9. Röhuregulaator
10. Tagasivooluvoolik
11. Imemisvoolik
12. Voolikuklamber imemisvooliku võrgufiltrile
13. Imemisvooliku vörgufilter
14. Sisse-/väljalüliti
15. Imemisvooliku sisselaskeühendus
16. Voolikuklamber imemisvooliku sisselaskeühendusele
17. Vörgukaabel
18. Pritsimisvooliku väljalaskeühendus
19. Lüliti Prime/Spray
20. Tagasivooluvooliku sisselaskeühendus
21. Voolikuklamber tagasivooluvooliku sisselaskeühendusele
22. Filtrihoidik
23. Päästiku turvahoob
24. Päästikulooga hoidik
25. Pritsimisvooliku sisselaskeühendus
26. Võrgufiltri käepide
27. Vahekauguspolt
28. Tihend
29. Kindlustusmutter

3. Tarnekomplekt

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikahjustuste suhtes.
• Säilitage pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

TÄHELEPANU! Seade ja pakendusmaterjalid pole laste mänguasjad! Lapsed ei tohi plastkotti-de, kilede ja väikedetailidega mängida!

1x Ôhuvaba värviprits

1x Pritsimisvoolik 7,6 m

1x Pritsimispüstol

1x lmemisvoolik

1x Tagasivooluvoolik

1x 19 mm lihtvõti

1x puhastushari

1x varutihend

1x Kasutusjuhend

1x garantiikaart

4. Sihtotstarbekohane kasutamine

Airless värvipritsimissüsteem sobib keskmisteks kuni suurteks renoveerimistöödeks majas ja aias. See töötati välja nii, et värv imetakse vahetult värvämbrist sisse ja seda saab lühikese ajaga suurtele pindadele kanda. Nende hulka kuuluvad pinnad nagu tarad, pergolad, kuurid, puitfassaadid, paviljonid, garaaživäravad, vöred ja seinad. Seade on ette nähtud ainult erakasutuseks. Peatükist 8 leiate edasist informatsiooni, milliseid materjale saab seadmega kasutada.

Lugege käesolev käsitsusjuhend läbi ja tutvuge sellega enne seadme kasutamist.

Käesolev käsitsusjuhend tuleb edasi anda ka siis, kui seadet kasutavad kolmandad isikud.

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Masinal teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Üldised ohutusjuhised elektritöö- riistade kohta

△ HOIATUS Lugege kõiki ohutusjuhiseid ja korraldusi. Tegematajätmised ohutusjuhistest ja korraldustest kinnipidamisel võivad elektrilööki, tulekahju ja/või raskeid vigastusi põhjustada.

Hoidke köik ohutusjuhised ja korraldused tulevikuks alles.

Ohutusjuhistes kasutatav möiste „elektritööriist“ kehtib vörgukäitusega elektritööriistade (vörgukaabliga) kohta.

1 Ohutus töökohal

a) Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad önnetusi põhjustada.
b) Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimis- ohtlikke vedelikke, gaase või tolme. Elektritöö- riistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.
c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu kõrvalejuhtimise korral võite seadme üle kontrolli kaotada.

2 Elektrialane ohutus

a) Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.
b) Vältige kehalist kontakti maandatud pindade-ga nagu nt torud, küttesüsteemid, pliidid ja külmkapid. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.
c) Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektritööriista suurendab elektri- lögi riski.
d) Ärge kasutage kaablit valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatömbamiseks. Kaitske kaablit kuumuse, öli, teravate servade ning liikuvate seadmeosade eest. Kahjustatud või sasitud kaablid suurendavad elektrilöögi riski.
e) Kui töötate elektritööriistaga öues, siis kasutage üksnes pikendusjuhtmeid, mis sobivad ka välistingimustesse. Välistingimustesse sobiva pikendusjuhtme kasutamine vähendab elektri- lögi riski.
f) Kui elektritööriistaga töötamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

3 Inimeste ohutus

a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber.

Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.

b) Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.

c) Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sõrme lülitil või ühendate sisselülitatud seadme voolutoitega, siis võib see önnetusi põhjustada.

d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ning mutrivötmed. Pöörleva seadmeosa sisemuses paiknev tööriist või võti võib vigastusi põhjustada.

e) Vältige ebaharilikku kehahoiakut. Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasakaalu. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed, riietus ja kindad pöörlevatest detailidest eemal. Avar riietus, ehted või pikad juuksed võidakse liikuvate detailide poolt kaasa haarata.

g) Kui on võimalik monteerida tolmuimu- ja püü-deseadiseid, siis veenduge, et need on külge ühendatud ja neid kasutatakse õigesti. Tolmuimu kasutamine võib vähendada tolmust tingitud ohte.

h) Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse tõttu elektritööriistaga tuttav. Tähelepanematu tegutsemine võib põhjustada sekundi murdosa jooksul raskeid vigastusi.

4 Elektritööriista kasutamine ja käsitsemine

a) Ärge koormake seadet üle. Kasutage töötami- sel antud töö jaoks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutu- malt ettenähtud võimsusvahemiku piires.

b) Ärge kasutage elektritööriista, mille lüliiti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.

c) Tömmake pistik enne seadme seadistamist, tarvikudetailide vahetamist või seadme ärapanemist pistikupesast välja.

See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.

d) Ladustage kasutamisel mitteolevaid elektri- tööriistu lastele kättesaamatult. Ärge laske seadet kasutada inimestel, kes seda ei tunne või pole käesolevaid korraldusi läbi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.

e) Hoolitsege elektritööriistade eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud. Laske kahjustatud detailid enne seadme kasutamist remontida. Paljude önnetuste põhjus peitub halvasti hooldatud elektritööriistades.

f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.

g) Kasutage elektritööriista, tarvikuid, kasutustööriistu jms vastavalt käesolevatele korral-dustele. Arvestage seejuures töötingimustega ning teostatava tegevuse iseloomuga. Elektritöö- riistade kasutamine muudeks kui ettenähtud rakendusteks võib põhjustada ohtlikke olukordi.

h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei vöimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

5 Teenindus

a) Laske elektritööriista remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaal-varuosadega. Sellega tagatakse elektritööriista ohutuse säilimine.

⚠ HOIATUS! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli vöib tea- tud tingimustel aktiivsete vöi passiivsete meditsiinilis- te implantaatide talitlust halvendada. Vähendamaks tösiste vöi surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

6. Ohutusjuhised õhuvaba värviprits

⚠ HOIATUS! Alandage tulekahju riski.

- Seadet ei tohi kasutada plahvatusohtlikus ümbruses.

• Airless värvipritsimissüsteemi ei tohi kasutada põlemisvõimeliste värvide ja lahustite pealekandmiseks, mille leekpunkt on alla 21°C. Leekpunkt on temperatuur, mille juures võib moodustada aine kohale süttimiseks piisavalt auru.
• Veenduge elektrostaatilise laengu lahendumise vältimiseks, et köik mahutid ja kogumissüsteemid on maandatud.
• Ühendage need maandatud pistikupesa külge ja kasutage maandatud pikenduskaableid. Ärge kasutage 3 pealt 2 peale adaptereid.
• Ärge kasutage halogeensüsivesinikke sisaldavaid värve ega lahusteid. Seda liiki materjalide näited leiate käsitsusjuhendist.
• Hoolitsege hästi ventileeritud pritsimispiirkonna ja värske öhu piisava juurdevoolu eest.
• Ärge suitsetage pritsimispiirkonnas.
• Ärge vajutage pritsimispiirkonnas valgustuslüliteid ega kasutage mootoreid või muid sarnaseid säde-meid tekitavaid tooteid.
• Hoidke piirkond puhas ja värvimahutitest või puhastusvahendi mahutitest, lappidest ning teistest süttimisvõimelisest materjalidest vaba.
• Te peate tundma nende värvide ja puhastusvahendite omadusi, mida Te pritsite. Lugege materjalide ohutuskaarte (MSDS) ja värvimahutite või puhastusvahendi mahutite etikette. Järgige töötlemiseks, ladustamiseks, transportimiseks ja utiliseerimiseks värvi või puhastusvahendi tootja ohutuskorraldusi.

• Tulekustutusseadmed peaksid olema olemas ja talitluskõlblikud.
  • Ruumides töötamisel:

• Pöörake tähelepanu sellele, et seadme piirkonnas ei teki lahustit sisaldavad aurud.

• Pange seade üles pritsitavast objektist eemale suunatud küljele.
  – Pidage seadme ja pritsimispüstoli vahel kinni 5 m minimaalsest vahekaugusest.

- Öues töötamisel:

– Pöörake tähelepanu sellele, et lahustit sisaldavaid aure ei aeta seadme poole. Järgige seejuures tuule suunda.
- Pange seade üles nii, et lahustit sisaldavad aurud ei pääse seadme poole ega setti seal.
– Pidage seadme ja pritsimispüstoli vahel kinni 5 m minimaalsest vahekaugusest.

⚠ HOIATUS! Alandage nahavigastuste riski.

- Ärge suunake püstolit kunagi iseenda, teiste inimeste või loomade peale.

• Hoidke käed ja teised kehaosad väljalaskest eemal. Ärge üritage nt sulgeda lekkekohti kehaosadega kinnikatmise teel.
• Kasutage alati düüsi kaitsekübarat. Ärge pritsige paigaldamata düüsikaitsekübaraga.
• Kasutage ainult tootja poolt ettenähtud düüsitippu.
• Olge düüsitippude puhastamisel ja vahetamisel ettevaatlikult. Kui düüsitipp peaks pritsimisel ummistuma, siis järgige tootja korraldusi seadme väljalülitamise ja rõhu väljalaskmise kohta, enne kui eemaldate puhastamiseks düüsitipu.
• Ärge jätke seadet järelevalveta, mil see on vooluvörku ühendatud või seisab rõhu all. Kui seadet ei kasutata, siis lülitage see välja ja laske rõhk vastavalt tootja korraldustele välja.
• Körgröhu-pritsimisjoaga vöidakse injitseerida kehasse aineid, mis vöivad pöhjustada raskeid vigastusi. Pöörduge sellisel juhul viivitamatult arsti poole.
• Kontrollige alati voolikud ja osad kahjustuste ilmingute suhtes üle. Vahetage kahjustatud voolikud või osad välja.
• Süsteem suudab toota 207 bar röhku. Kasutage eranditult tootja poolt heaks kiidetud osi ja tarvikuid vähemalt 228 bar röhule.
• Fikseerige alati päästikukaitse, kui Te ei pritsi. Veenduge, et päästikukaitse talitleb nõuetekohaselt.
• Veenduge enne seadmega töötamist, et köik ühen- dused on kindlalt kinni.
• Te peate teada, kuidas saate seadme välja lülitada ja rõhu kiiresti välja lasta. Tutvuge hoolikalt käsitse-miselementidega.

⚠ HOIATUS! Alandage vigastusriski.

• Kandke alati sobivaid kaitsekindaid, silmakaitset ja hingamisaparaati või hingamismaski.
• Laste läheduses ei tohiks Te seadet käitada ega värvi peale kanda. Hoidke lapsed alati seadmest eemal.
• Vältige ebaharilikku kehahoiakut ja samuti ärge minge ebastabiilsele pinnale. Hoolitsege stabiilse seisu eest ja säilitage alati tasakaal.
• Olge tähelepanelik ja pidage silmas, mida Te teete.
• Ärge käitage seadet, kui olete väsinud või uimastite või alkoholi mõju all.
• Ärge murdke voolikut kokku ega painutage üle.
• Ärge allutage voolikut temperatuuridele ega rõhu-väärtustele, mis ületavad tootja andmeid.
• Ärge kasutage voolikut tugevduselemendina, et seadet tömmata või üles tõsta.

• Öhuvooliku maksimaalne nimirõhk on 228 bar, normalne käitusrõhk on 207 bar.

• Pidage silmas pritsitavast materjalist lähtuvaid ohte ja vaadake mahutil olevaid märgistusi või vastavalt lugege läbi tootja informatsioon pritsitava materjali, sealhulgas nõuded isikliku kaitsevarustuse kasutamise kohta.

• Ärge pritsige materjali, millest lähtuvat ohtu ei suuda Te hinnata.
• Seadme pealispinnad võivad minna käitamise ajal väga kuumaks. Ärge puudutage raskete põletuste vältimiseks seadme kuumi pealispindu. Oodake, kuni seade on täielikult maha jahtunud.
• Rõhu all seisev seade võib ilma eelhoiatuseta käivituda. Järgige käesolevas juhendis samme rõhu alt vabastamise kohta, enne kui kontrollite, transpordite või hooldate seadet. Tõmmake võrgupistik pistikupesast välja!
• Lugege hoiatusi ja hankige informatsiooni kasuta-tavatest vedelikest lähtuvate spetsiifiliste ohtude kohta.
• Säilitage ohtlikke vedelikke heaks kiidetud mahutitest ja utiliseerige need vastavalt kehtivatele direktiividele.

⚠ HOIATUS! Oht vale ümberkäimise töttu seadmega

• Ärge kasutage pihustamiseks ja pritsimiseks elektrostaatilisi seadmeid. See võib põhjustada operaatorile tõsiseid ohte.
• Ärge ületage madalaima nimiväärtusega süstee-mikomponendi maksimaalset käitusröhku või maksimaalset temperatuuri. Lugege tehnilisi andmeid kõigi seadmete käitusjuhenditest.
• Kasutage vedelikke ja lahusteid, mis ühilduvad Teie seadmega.
• Lugege tootja hoiatusjuhiseid vedelike ja lahustite kohta. Nõudke oma materjali kohta ulatusliku informatsiooni saamiseks edasimüüjalt ohutuskaarte (MSDS).
• Kontrollige seadet kord päevas. Remontige kulunud või kahjustatud osad kohe või asendage need tootja varuosadega.
• Ärge muutke ega modifitseerige mitte mingil juhul seadet.
• Kasutage seadet ainult ettenähtud eesmärgil. Pöörduge edasimüuja poole, kui vajate sellekohast informatsiooni.
• Vedage voolikud ja kaablid liikluspindadest, teravatest servadest, liikuvatest osadest ning kuumadest pealispindades eemal.

• Ärge murdke voolikuid kokku ega painutage üle ja ärge kasutage voolikuid seadme tömbamiseks.
  • Järgige köiki kehtivaid ohutuseeskirju.

• Hoidke lapsed ja loomad tööpiirkonnast eemal.

• Ärge kasutage seadet, kui olete väsinud või uimasti-te või alkoholi mõju all.

7. Jääkriskid

Kõnealuse seadme kasutamisel säilivad täiendavad jääkriskid, mis ei pruugi olla ohutusjuhistes nimetatud. Need riskid valitsevad näiteks kuritarvitamise või pikemaajalise kasutuse korral.

Ka vastavatest ohutuseeskirjadest kinnipidamisel ja köigi ohutusseadmete kasutamisel valitsevad jätkuvalt teatud kindlad jääkriskid.

Need loetletakse üles järgnevalt:

• Vigastused pöörlevate/liikuvate osade puudutamise töttu
• Vigastused osade, terade ja tarvikute väljavaheta-misel
• Vigastused, mis tekivad seadme pikemaajalise kasutamise töttu. Tehke pikemaajalisel kasutamisel regulaarselt pause.
  • Kuulmise halvenemine
• Terviseriskid värvi sissehingamisel seadme kasutamise ajal

8. Materjal- ja värvivalik

⚠ TÄHELEPANU! Ärge kasutage struktureeritud seinavärve või -pindeid, sest muidu võib pritsimispüstoli düüs ummistuda ja Airless värvipihustus-jaam kahjustada saada.

8.1 Kasutatavad materjalid ja värvid

Pritsimiseks saab kasutada paljusid materjale ja värve, kuid mönesid mitte. Vt selle kohta tootja soovitusi. Järgmised materjalid ja värvid on lubatud:

• Vee baasil värvid
- Puidukaitsevahendid
- Öli baasil värvid
- Krundid
- Emailvärvid
- Nakkekrundid
• Lakid
• Õlid
- Peitsid

8.2 Mittekasutatavad materjalid ja värvid

Järgmiste materjalide ja värvide kasutamisel tekib prit-simisdüüsi enneaegne kulumine ning ummistumine. Seetõttu kaotab garantii kehtivuse.

a. Värvid ja lakid, mis sisaldavad abrasiivseid komponente, nagu nt:

- emulsioon-/dispersioonvärvid välisvõõpadeks

b. Silikaatvärvid

c. Põlemisvõimelised materjalid

Lugege suurepäraste tulemuste saavutamiseks enne Airless värvipritsimissüsteemi kasutamist käsitsusjuhend hoolikalt läbi.

9. Montaaž

Nõutavad tööriistad enamikeks montaaži-/häälestus- sammudeks:

- 19 mm lihtvõti

⚠ TÄHELEPANU! Tehke kindlaks, et seadme vörgupistik tömmati pistikupesast välja, enne kui viiakse läbi üht järgmistest tegevustest.

9.1 Pritsimisvooliku paigaldamine (joon. 2+3)

- Eemaldage kattekübarad (A) pritsimisvooliku (1) mölemalt otsalt ja kattekübar (B) pritsimisvooliku väljalaskeühenduselt (18) (joon. 2).

- Keerake pritsimisvooliku (1) keere pritsimisvooliku väljalaskeühendusele (18) ja fikseerige 19 mm lihtvõtmega. Ärge pingutage liiga tugevasti kinni (joon. 2).

- Keerake pritsimisvooliku (1) teise otsa keere pritsimispüstolile (6) ja fikseerige 19 mm lihtvõtmega. Ärge pingutage liiga tugevasti kinni (joon. 3).

9.2 Imemisvooliku (11) ja tagasivooluvooliku (10) paigaldamine (joon. 4)

Imemisvoolik (11) ja tagasivooluvoolik (10) on seadmele eelmonteeritud.

Lõdvendage imemisvooliku (11) või tagasivooluvooliku (10) väljavahetamiseks lapikkruvikeeraja (ei sisaldu tarnekomplektis) abil imemisvooliku võrgufiltri (12), imemisvooliku sisselaskeühenduse (16) ja tagasivooluvooliku sisselaskeühenduse (21) voolikuklambrite kruve ning võtke voolik maha (joon. 4).

Asendage see uue voolikuga (imemisvoolik/tagasivoo-luvoolik) ja monteerige vastupidises järjekorras.

Juhis: Pritsimispüstol (6) on eelmonteeritud. Kui prit-simispüstol (6) võeti puhastamiseks lahti, siis järgige selle uuesti kokkupanemiseks järgmisi samme.

- Pange võrgufiltri käepide (26) pritsimispüstoli käepidemesse (7) ja joondage pritsimispüstoli käepide pritsimispüstoli ülemisele osale välja (joon. 5).

- Hoidke pritsimispüstoli (6) ülemist osa kinni ja fikseerige pritsimispüstoli käepide 21 mm lihtvõtme-ga (ei sisaldu tarnekomplektis) (joon. 6).

- Päästikulook (2) kinnitatakse pritsimisvooliku sis-selaskeühendusega (25) 19 mm lihtvõtme abil pritsimispüstoli käepideme (7) alumise otsa külge. Päästikulook on ülemises otsas päästikulooga hoi-dikusse (24) riputatud (joon. 6).

- Tehke kindlaks, et väike vahekauguspolt (27) ja ti-hend (28) on düüsikaitsmesse (4) pandud (joon. 7).

- Pange pritsimisdüüs (5) düüsikaitsmesse (4) ja kinnitage see pritsimispüstoli (6) külge. Veenduge, et pritsimisdüüs (5) keeratakse tipuga eespool pritsimispositsiooni ja pingutage kindlustusmutter (29) 26 mm lihtvõtmega (ei sisaldu tarnekomplektis) kinni (joon. 8+9).

⚠ TÄHELEPANU! Ärge pritsige, enne kui olete mon- teerinud pritsimisdüüsi (5) ja düüsikaitsme (4).

Vajutage päästikut (3) alles siis, kui pritsimisdüüs (5) asub öiges pritsimispositsioonis. Kindlustage alati päästik (3), enne kui eemaldate, vahetate või puhastate pritsimisdüusi (5).

10. Enne käikuvõtmist

Veenduge enne masina külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.

⚠ TÄHELEPANU! Tehke alati kindlaks, et enne sea-dete teostamist seadmel on masin välja lülitatud ja vooluvarustus lahutatud.

- Enne käikuvõtmist peavad olema kõik katted ja ohutusseadised nõuetekohaselt monteeritud.

10.1 Pritsimispüstoli päästiku kindlustamine

⚠ TÄHELEPANU! Pritsimispüstoli päästik (3) tuleks enne pritsimisseadme ettevalmistamist kindlustada, et päästikut (3) ei saaks kogemata vajutada. Kindlustage pritsimispüstoli päästik (3), kui saate selleks korralduse.

- Pöörake päästiku (3) kindlustamiseks päästiku turvahooba (23) tahapoole (joon. 10).

- Pöörake päästiku (3) kindlustusest vabastamiseks päästiku turvahooba (23) allapoole (joon. 11).

10.2 Rõhu alt vabastamine

⚠ TÄHELEPANU! Järgige alati samme rõhu alt vabastamise kohta, enne kui lülitate seadme mingil põhjusel välja. Selle meetodi abil saab rõhk pritsimisvoolikust (1) väljuda.

⚠ ETTEVAATUST! Kui Te ei teota järgmisi samme, siis võivad tekkida rasked vigastused.
△ HOIATUS! Ärge suunake pritsimispüstolit (6) kunagi kehaosadele. Viige rõhu alt vabastamise sammud läbi alati siis, kui saate selleks korralduse.

1. Kindlustage pritsimispüstoli päästik (3) (joon. 10).

2. Seadke lüliti Prime/Spray (19) positsiooni „Prime“ (joon. 12).

3. Lülitage seade välja, vajutades selleks sisse-/väljälülitil (14) „0“ peale (joon. 13).
4. Keerake röhuregulaator (9) positsiooni „Prime/Clean“ (joon. 14).
5. Vabastage pritsimispüstoli päästik (3) kindlustusest (joon. 11).
6. Vajutage korraks pritsimispüstoli päästikut (3) nii, et rõhk saab süsteemist täielikult väljuda (joon. 15).
7. Kindlustage pritsimispüstoli päästik (3) (joon. 10).

10.3 Pumba ettevalmistamine (joon. 16)

• Lahutage imemisvoolik (11) tagasivooluvoolikult (10).
- Pange imemisvoolik (11) värvimahutisse.
- Pange tagasivooluvoolik (10) puhtasse jäätmemahutisse.
- Seadke lüliti Prime/Spray (19) „Prime“ peale (joon. 12).
- Keerake röhuregulaator (9) seadistusele „Prime/Clean“. Tehke kindlaks, et röhuregulaator (9) on joondatud seadmel ülal asuvale märgistusele (joon. 14).
- Lülitage seade sisse, vajutades selleks sisse-/väl-jalülitil (14) „I“ peale (joon. 13).
- Laske pumbal umbes 60 sekundit töötada, kuni näete, et tagasivooluvoolikust voolab ühtlaselt värvi jäätmemahutisse.
- Seadke lüliti Prime/Spray (19) positsiooni „Spray“ (joon. 17).
- Oodake, kuni pritsimisseade lülitub lühikese aja pärast automaatselt välja. Kui Airless värvipritsi-missüsteem ei lülitu automaatselt välja, siis korra-ke samme 4 kuni 8.
- Pange tagasivooluvoolik (10) taas värvimahutisse ja pange tagasivooluvoolik (10) ning imemisvoolik (11) kaasapandud klambritega kokku (joon. 18).

Soovitus: Sellel leheküljel kirjeldatud sammud tasub esmalt läbi viia veega. Nii saab proovida, kuidas Airless värvipritsimissüsteem talitleb ja teha kindlaks, et seade pandi öigesti kokku.

11. Käsitsemine

△ ETTEVAATUST! Tehke enne pritsimistööde algust kindlaks, et pritsimisseade valmistati nõuetekohaselt ette.

⚠ TÄHELEPANU!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

11.1 Pritsimine

• Veenduge, et pritsimisdüüs (5) keeratakse tipuga eespool pritsimispositsiooni (joon. 19).
• Järgige „juhendit rõhu alt vabastamise kohta“ (vt 10.2).
• Lülitage seade sisse, vajutades selleks sisse-/väl-jalülitil (14) „I“ peale (joon. 13).
• Avage päästiku turvahoob (23) (joon. 11).
• Keerake röhuregulaator (9) aeglaselt päripäeva maksimumseadistusele (joon. 20).
• Seadke lüliti Prime/Spray (19) positsiooni „Spray“ (joon. 17).
• Positsioneerige ennast u 30 cm pritsitava pinna ette ja hoidke seda vahekaugust (joon. 21).
  • Vajutage pritsimise alustamiseks päästikut (3) (joon. 15).

JUHIS: Mootor lülitub pritsimise ajal sisse ja välja, et röhku reguleerida. See on normaalne protseduur.

⚠ TÄHTIS! Viige pärast pritsimistööde löpetamist alati läbi sammud „röhu alt vabastamiseks“ (vt 10.2).

⚠ TÄHTIS! Kui Te pole pritsimistöid Airless värvipritsi-missüsteemiga veel lõpetanud ja soovite teha lühikest pausi (30-60 minutit), siis ärge jätke pumpa värvi. Järgige juhendit puhastamise kohta (peatükk 12), et välti-da värvi kinnikuivamist pumbas ja voolikus.

Kui soovite tööd taas jätkata, siis alustage peatükist 9. Kui olete teinud jälle vajalikud ettevalmistused, siis suunake pritsimispüstol jäätmeämbrile ja oodake 30 sekundit, kuni allesjäänud puhastuslahus on süstee-mist välja voolanud. Siis saate pritsimistööd jätkata.

△ TÄHTIS! Mineraaltärpentiini ei tohi puhastamise ajal kunagi veega segada.

11.2 Pritsimisseadete testimine (joon. 22-24)

Juhis: Tehke kindlaks, et järgite samme „pritsimise“ kohta (11.1), enne kui proovite Airless värvipritsimissüsteemi pritsimisseadeid.

11.2.1 Rōhu seadistamine (joon. 22)

• Seadke röhuregulaator (9) keskmisele kõrgrõhule. Testige seejärel röhuseadistust materjali praaktükil (joon. 22).
• Reguleerige senikaua röhuregulaatorit (9), kuni saavutate sileda ja ühtlase tulemuse.

11.2.2 Liikumiskiirus (joon. 23)

Pritsige prooviks piirkonda materjali praaktükil ja mää-rake kindlaks röhuseadistuse jaoks vajalik liikumiskiirus (joon. 23).

• Madalama rõhu korral on vajalikud aeglasemad liikumised.
• Kõrgema rõhu korral on vajalikud kiiremad liikumised.

11.2.3 Pritsimisdüüsi väljajoondamine

• Järgige samme „röhu alt vabastamise“ kohta (vt 10.2).
  • Vabastage kindlustusmutter (29) (joon. 24).
• Keerake düüsikaitset (4), et kohandada seda soovitud pritsimispildi suunda (joon. 24).
• Pritsimisdüüs ülal: horisontaalne väljajoondus
• Pritsimisdüüs küljel: vertikaalne väljajoondus

JUHIS! Pritsimisjoa väljajoondus söltub soovitud töö- suunast. Horisontaalse töösuuna korral soovitatakse vertikaalset pritsimisjuga. Vertikaalse töösuuna korral horisontaalset juga.

11.3 Pritsimistehnika (joon. 25-28)

• Ärge juhtige pritsimispüstolit (6) randmest, vaid kogu käsivarrega. Sel viisil hoiate pritsimispüstolit (6) pealispinna suhtes täisnurga all ja saavutate ühtlaselt tasase pildi (joon. 25).
• Vajutage päästikut alles pärast seda, kui olete liikumist alustanud. Laske päästik (3) lahti enne liikumise löpetamist. Pritsimispüstolit (6) tuleks alati liigutada, kui päästik (3) on vajutatud ja lastakse lahti (joon. 26).
• Hoidke pritsimispüstolit (6) pealispinna suhtes vertikaalselt, et pritsimiskaugus jääks konstantseks (joon. 27).

- Jätke iga riba puhul u 30 % ülekatet. Sedasi tekib ühtlaselt tasane pinne (joon. 28).

JUHIS!

• Loobuge tuulisel päeval öues pritsimistöödest, sest tulemused võivad olla ebarahuldavad.
• Kandke peale ainult üks kiht teise järel. Laske alati ühel kihil täielikult ära kuivada, enne kui kannate peale järgmise kihi.
• Vältige katkestusi, sest see võib põhjustada ebaühtlast tulemust. Alustage kõige paremini väljaspool pinda, mida soovite pritsida, ärge katkestage võimaluse korral pinna keskel ja pritsige üle vastaspoolse serva välja.

12. Puhastamine ja hooldus

⚠ TÄHELEPANU! Lülitage seade enne köiki ümbe-rehitus-, hooldus- või teenindustöid välja ja tömmake võrgupistik pistikupesast välja!

12.1 Puhastuslahuse väljavalimine

Vee baasil materjalidele (nt akrüülvärvid):

- Kasutage puhastamiseks vett.

⚠ TÄHELEPANU! Kui kasutate lahustit sisaldavat puhastusvahendit vee baasil värvide jaoks, siis tekib uus substants, mida on äärmiselt raske puhastada.

- Me soovitame kasutada puhastamiseks 10-15 liitrit vett.

Õli baasil materjalile (nt emailvärvid, lakk):

• Kasutage ainult selleks sobivat puhastuslahust. Lu- gege puhastusjuhendit pindamismaterjali etiketil te- gemaks kindlaks, millist puhastusvahendit Te vajate.
• Järgmisi lahustit sisaldavaid puhastustooteid saab Airless pritsimisseadmes turvaliselt kasutada: mine-raaltärpentiin, värvivedeldi
• JUHIS: Mineraaltärpentiini ei tohi puhastamise ajal kunagi veega segada.
• Me soovitame kasutada puhastamiseks 1-2 liitrit sobivat puhastuslahust.

12.2 Seadme puhastamine

⚠ TÄHTIS! Seade tuleb puhastada kohe pärast ka- sutamist. Nii takistatakse värvi kinnikuivamist pumbas ja voolikus. Nende puhastussammude eiramine võib põhjustada seda, et värvipritsimisseade saab püsivalt kahjustada ja garantii kaotab automaatselt kehtivuse.

• Keerake röhuregulaator (9) seadistusele „Prime/Clean“.
• Seadke lüliti Prime/Spray (19) positsiooni „Prime“ (joon. 12).
• Pange imemisvoolik (11) sobiva puhastuslahusega ämbrisse. Pange tagasivooluvoolik (10) tühja ämbrisse (joon. 29).
• Lülitage seade sisse, vajutades selleks sisse-/väljalülitil (14) „I“ peale (joon. 13). Kontrollige tagasi-vooluvoolikut (10) ja oodake, kuni puhastuslahus voolab ühtlaselt välja.
• Seadke lüliti Prime/Spray (19) positsiooni „Spray“ (joon. 17).
• Suunake pritsimispüstol (6) tühja ämbrisse. Vajutage siis päästikut (3) ja hoidke vajutatult, kuni suurim osa värvist on pritsimisvoolikust (1) eemaldatud (joon. 30).
• Kindlustage pritsimispüstoli päästik (3) (joon. 10).
• Keerake pritsimisdüüs (5) 180 ° puhastusküljele (joon. 31).
• Vabastage pritsimispüstoli päästik (3) kindlustusest ja hoidke päästikut (3) vajutatult, et pritsida puhastuslahust läbi süsteemi (joon. 11).

Pritsige senikaua edasi, kuni pritsimisdüüsist (5) voolab veel puhastuslahust välja. Lisage veel pu-hastuslahust juurde, kui värv pole veel täielikult eemaldatud.

JUHIS: Kui ämber puhastuslahusega muutub värvist puhastamise ajal hägusaks, siis lugege löiku „Imemisvooliku vörgufiltri puhastamine“. Kui imemisvooliku vörgufilter (13) ja pritsimisvoolik (1) on puhastatud, siis pange need jälle kokku ning korrake samme 6 kuni 9 käesolevas löigus.

• Seadke lüliti Prime/Spray (19) positsiooni „Prime“ (joon. 14).
• Lülitage seade välja, vajutades selleks sisse-/väljalülitil (14) „0“ peale (joon. 13).

12.3 Imemisvooliku võrgufiltri puhastamine

TÄHTIS! Seade tuleb puhastada kohe pärast kasutamist. Nii takistatakse värvi kinnikuivamist pumbas ja voolikus. Nende puhastussammude eiramine võib põhjustada seda, et värvipritsimisseade saab püsivalt kahjustada ja garantii kaotab automaatselt kehtivuse.

• Lõdvendage lapikkruvikeeraja (ei sisaldu tarnekomplektis) abil imemisvooliku võrgufiltri voolikuklambri (12) kruvi (joon. 32).
• Tömmake imemisvooliku vörgufilter (13) välja ja loputage see selleks sobiva puhastuslahusega läbi (joon. 32).

12.4 Pritsimispüstoli puhastamine

TÄHTIS! Seade tuleb puhastada kohe pärast kasuta-mist. Nii takistatakse värvi kinnikuivamist pumbas ja voolikus. Nende sammude eiramine võib põhjustada seda, et värvipritsimisseade saab püsivalt kahjustada ja garantii kaotab automaatselt kehtivuse.

⚠ TÄHELEPANU! Tehke kindlaks, et seade on välja lülitatud ja rõhk on välja lastud.

• Eemaldage pritsimispüstol (6) pritsimisvooliku (1) küljest, lõdvendades selleks mutrit 19 mm mutrivõtmega (ei sisaldu tarnekomplektis) (joon. 3 vastupidises järjekorras).
• Eemaldage düüsikaitse (4) ja pritsimisdüüs (5), lõdvendades selleks kindlustusmutrit. Tõmmake pärast kaitsseseadise eemaldamist pritsimisdüüs (5) välja (joon. 33).

JUHIS! Väikest vahekauguspolti (27) ja tihendit (28) kasutatakse pritsimisdüüsi (5) paigutamiseks düüsikaitsmesse. Pöörake tähelepanu sellele, et need komponendid ei lähe kaduma, kui eemaldatakse düüsikaitse (4) (joon. 34). Kui tihend (28) pole enam tihe või on poorne, siis asendage see varutihendiga (sisaldub tarnekomplektis).

• Eemaldage päästikulook (2). Vabastage see selleks päästikulooga hoidikust (24) (joon. 7). Eemaldage 19 mm lihtvõtmega pritsimisvooliku sisselaskeühendus (25) pritsimispüstoli käepideme (7) alumiselt otsalt (joon. 35+36).
• Hoidke pritsimispüstoli (2) ülemist osa kinni ja vabastage käepide (7), pannes selleks 21 mm mutrivõtme käepideme (7) alumises osas soonde. Keerake senikaua vastupäeva, kuni käepideme (7) saab täielikult eemaldada (joon. 37). Vihje: Liugpakkide või kruustangide kasutamine pritsimispüstoli (6) ülemise osa kinnitamiseks hölbustab oluliselt seda sammu.
• Eemaldage võrgufilträ käepide (26) pritsimispüstoli käepidemelt (7) ja puhastage kõik komponendid puhastuslahuses (joon. 38).
• Keerake võrgufiltri puhastamiseks mölemad kübaraotsad vastupäeva maha. Eemaldage pärast mahakeeramist üks kübar ja tömmake teine kübar ning vedru võrgufiltri hülsist välja. Kasutage võrgufiltri sisemuse puhastamiseks puhastusharja (joon. 39).

JUHIS: Kontrollige pärast puhastamist võrgufiltri seisundit. Kui võrgufilter on kinnikuivanud värviga ummis-tunud, ära kulunud või deformeerunud, siis tuleb see välja vahetada.

- Järgige pritsimispüstoli (6) uuesti kokkupanemiseks ülal nimetatud samme vastupidises järjekorras.

12.5 Sisselasketrakti hooldamine

Kui Airless värvipihustussüsteem ei peaks värvi sisse imema, siis vajutage nuppu tegemaks kindlaks, et sisselasketrakt on vaba. (joon. 40)

Hooldusteave

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kuluosad*: Süsiharjad, filter, tihend, düüside

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

13. Tehnilised andmed

Mootor 220-240/50 V/Hz

Sisendvõimsus	650-750 W
Nimivool	2,8-3,3 A
Max käitusrõhk	3000/207 PSI/Bar
Lühisekindlus	5 kA
Kaitseliik	IP23
Kaitseklass	I
Käitusrõhk	0-3000/0-207 PSI/Bar
Materjali läbilase	1,1 l/min
Pritsimisdüüsi suurus	517
Helirõhutase	97 dB
Helivõimsustase	91 dB
Vibratsiooniväärtus	0,715 m/s ^2
Tööümbruse nõutav temperatuur	5-40 °C
Tööümbruse nõutav öhuniiskus	30-50 %
Pritsimisvooliku pikkus	7,6 m
Pritsimisvooliku väljalaskeühendus	1/4-18 NPSM

Müra

Müra- ja vibratsiooniväärtused määrati vastavalt

EN 62841-1 ermittelt.

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu.

Piirake müra teke miinimumile!

• Kasutage ainult laitmatuid seadmeid.
- Hooldage ja puhastage seadet regulaarselt.
- Kohandage oma töötamisviis seadmele.
- Ärge koormake seadet üle.
- Laske seade vajaduse korral üle kontrollida.
- Lülitage seade välja, kui seda ei kasutata.

14. Ladustamine ja transportimine

Ladustage seadet ja tarvikuid pimedas, kuivas, kül-mumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30°C vahel. Säilitage elektritööriista originaalpakendis.

⚠ TÄHELEPANU! Seade peab olema transportimise ajal tingimata allakukkumise või allaklappumise vastu kindlustatud.

Masinat tohib tõsta ja transportida ainult selle käepidemest.

14.1 Püsiv ladustamine

Viige iga kord pärast kasutamist läbi köik puhas- tussammud. Veenduge, et seade puhastati enne ladustamist pöhjalikult. Nii takistate kuivanud vär- vi ladestub ja vöib seadme blokeerida ning selle talitlust halvendada.

1. Viige läbi köik puhastussammud.
2. Eemaldage pritsimisvoolik (1).
3. Eemaldage imemisvoolik (11) imemisvooliku sisselaskeühenduselt (15) ja lödvendage lapikkruvi-keeraja abil imemisvooliku sisselaskeühenduse metallist voolikuklambri kruvi (16).
4. Eemaldage tagasivooluvoolik (10) tagasivoolu- vooliku sisselaskeühenduselt (20) ja lõdvendage lapikkruvikeeraja abil tagasivooluvoolik sisselaskeühenduse metallist voolikuklambri kruvi (21).
5. Pöörake seade ümber. Valage 30 ml laiatarbeõli või pumba kaitseõli igasse sisselaskeühendusse.
6. Seadke lüliti Prime/Spray positsiooni „Spray“.
7. Keerake röhuregulaator (9) positsiooni „Low Spray“.
8. Hoidke lappi pritsimisvooliku väljalaskeühenduse (18) peal.
9. Lülitage seade 5 sekundiks sisse, vajutades selleks sisse-/väljalülitil (14) „I“ peale.

Seejärel lülitage seade välja, vajutades selleks sisse-/väljalülitil (14) „0“ peale.

1. Seadke lüliti Prime/Spray (19) positsiooni „Prime“.
2. Pange imemisvoolik (11) jälle imemisvooliku sisselaskeühendusele (15) ja pingutage lapikkruvi-keeraja abil imemisvooliku sisselaskeühenduse metallist voolikuklambri kruvi (16) kinni.
3. Pange tagasivooluvoolik (10) jälle tagasivooluvooliku sisselaskeühendusele (20) ja pingutage lapikkruvikeeraja abil tagasivooluvooliku sisselaskeühenduse metallist voolikuklambri kruvi (21) kinni.
4. Pühkige pritsimiskorpus puhta kuiva lapiga üle.
5. Ladustage pritsimisseadet ja selle tarvikuid puh-tas, kuivas ning lastele kättesaamatus kohas.

15. Elektriühenduss

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskir-jadele vastama.

⚠ TÄHELEPANU! Seadme vörgukaabel on varustatud maandusjuhi ja maanduspistikuga. Pistik tuleb ühenda-da sobiva pistikupesaga, mis on installeeritud ja maandatud vastavalt kohalikele nöuetele ning määrustele.

⚠ HOIATUS! Kontrollige pinge üle! Pinge peab ühilduma tüübisildil esitatud andmetega!

Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmed regulaarset kahjustuste suhtes üle.

Pidage silmas, et ülekontrollimisel pole ühendusjuhe vörku ühendatud. Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nöuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid. Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik. Asendusjuhtmeid tohib vedada ainult elektrispetsialist. Küsige kahtluse korral hotline'ist üle, mille numbri leiate alumiselt leheküljelt.

Vahelduvvoolumootor

• Vörgupinge peab olema 230 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlöikega 1,5 ruutmillimeetrit.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• mootori vooluliik
  • masina tüübisildi andmed

16. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasöbralikult.

Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
• Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:

- Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad)

• Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
• Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

• Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.

• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

17. Rikete kõrvaldamine

Rike Võimalik põhjus Kõrvaldamine
Pritsimisseade ei käivitu.	Pritsimisseade pole sisse pistetud. Pistke pritsimisseade sisse.
	Pistikupesa ei anna voolu. Kontrollige võrgupinge täpselt üle.
	Pikenduskaabel on kahjustatud või selle jõudlus on liiga väike.	Vahetage pikenduskaabel välja või asenda-ge see sobiva pingega kaabliga.
	Pritsimisseade lülitus rõhu all välja.	Mootor lülitub pritsimise ajal sisse ja välja, et rõhku reguleerida. See on normaalne protseduur.
Ei välju või väljub ainult vähe pritsimismaterjali.	Pritsimisdüüs (5) on ummistunud.	Puhastage pritsimisdüüs (5) puhastusnõela abil.
	Imemisvoolik (11) on ummistunud. Puhastage imemisvoolik (11).
	Rõhuregulaator (9) on seadistatud liiga madalaks.	Seadistage rõhuregulaator (9) kõrgemaks, keerates selleks ratast päripäeva.
	Imemisvoolik (11) pole piisavalt tuge-vasti kinni.	Häälestage imemisvoolik (11) imemisvooliku sisselaskeühendusel (15) üle ja fikseerige lapikkruvikeeraja abil imemisvooliku sis-selaskeühenduse metallist voolikuklambri kruvi (16).
	Imemisvooliku võrgufilter (13) on ummistunud.	Puhastage või vahetage see välja. Kasuta-ge materjalile sobivat puhastuslahust.
Pritsimisdüüs pole tihe.	Düüsikaitsme mutter (4) on lõtvunud. Pingutage düüsikaitsme mutter (4) kinni.
	Pritsimisdüüsi (5) ei pandud õigesti kokku.	Võtke düüs maha ja pange õigesti kokku.
	Pritsimisdüüs (5) on ära kulunud.	Vahetage pritsimisdüüs (5) välja.
Pritsimismaterjali tungib välja.	Düüsikaitse (4) on lõtvunud. Keerake düüsikaitse (4) kinni.
	Pritsimisdüüs (5) on ära kulunud. Vahetage pritsimisdüüs (5) välja.
	Düüsikaitsme (4) tihend on ära kulu-nud.	Vahetage tihend (28) välja.
	Pritsimismaterjal koguneb pritsimis-düüsi (5) ja düüsikaitsmesse (4).	Puhastage pritsimisdüüs (5) ja düüsikait-se (4) ning kasutage materjalile sobivat puhastuslahust.
Pihustamine on liiga jäme.	Materjali kogus on liiga suur. Seadistage	rõhuregulaator (9) madalamaks.
	Pritsimisdüüs (5) ja düüsikaitse (4) on ummistunud.	Puhastage need.
	Imemisvooliku võrgufilter (12) on ummistunud.	Puhastage või asendage see.
Värv voolab laiali või moodustuvad nired.	Liiga palju materjali kanti peale.	Korrigeerige rõhuregulaatori (9) seadistust või liigutage pritsimispüstolit (6) kiiremini.
Liiga palju värviudu	Püstoli kaugus pritsitavast objektist on liiga suur.	Vähendage vahekaugust.
	Liiga palju materjali kanti peale. Seadistage	rõhuregulaator (9) madalamaks.
Värvipilt on väga õhuke ja plekiline.	Pritsimispüstolit (6) liigutatakse liiga kiiresti.	Kohandage rõhuregulaatori (9) seadistust või liigutage pritsimispüstolit (6) aeglase-malt.
Värv pritsib tilkadena välja.	Õhumullid tagasivooluvoolikus (10)	Viige läbi sammud „pumba ettevalmistami-seks“.
Imemisvoolik (11) ei ime puhastamisel vett sisse.	Puuduv rõhk	Kasutage materjalile sobivat puhastusla-hust, viige läbi sammud „pumba ettevalmis-tamiseks“.
Värvipildis tekivad triibud.	Rõhuregulaator (9) on seadistatud liiga madalaks.	Seadistage rõhuregulaator (9) kõrgemaks.
	Võrgufiltri käepide (26), pritsimisdüüs (5) või imemisvooliku võrgufilter (13) on ummistunud.	Puhastage võrgufiltri käepide (26), pritsimis-düüs (5) ja imemisvooliku võrgufilter (13).
	Imemisvoolik (11) pole korralikult ime-misvooliku sisselaskeühendusel (15).	Häälestage imemisvoolik (11) imemisvooliku sisselaskeühendusel (15) üle ja fikseerige lapikkruvikeeraja abil imemisvooliku sis-selaskeühenduse metallist voolikuklambri kruvi (16).
	Pritsimisdüüs (5) on ära kulunud. Vahetage	pritsimisdüüs (5) välja.
	Värv on liiga paks.	Lahjendage värvi vastavalt tootja korral-dustele.

Simbolių aiškinimas

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik öigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
