ACS3000 - Slipmaskin SCHEPPACH - Gratis bruksanvisning och manual

Produkttyp	Airless färgspruta
Märke	Scheppach
Modell	ACS3000
Strömförsörjning	220-240 V ~ 50 Hz
Effektförbrukning	650-750 W
Märkström	2,8-3,3 A
Maximalt arbetstryck	3000 PSI / 207 bar
Justerbart arbetstryck	0-3000 PSI / 0-207 bar
Produktflöde	1,1 L/min
Munstyckestyp	517
Sprutslangens längd	7,6 m
Ljudtrycksnivå (LpA)	91 dB
Ljudeffektnivå (LWA)	97 dB
Vibrationsvärde	0,715 m/s²
Skyddsklass	IP23
Skyddskategori	I
Arbetstemperatur	5-40 °C
Arbetsfuktighet	30-50 %
Sprutslangsanslutning	1/4-18 NPSM
Användningstyp	Privat (gör-det-själv, renovering)
Leveransinnehåll	Spruta, sladd 7,6 m, sugslang, returslang, skruvnyckel 19 mm, rengöringsborste, reservpackning, bruksanvisning
Underhåll	Rengöring omedelbart efter användning, sköljning med vatten eller lämpligt lösningsmedel, kontroll av filter
Säkerhet	Stopp och tryckavlastning krävs före underhåll; bär personlig skyddsutrustning (glasögon, handskar, mask); rikta inte strålen mot personer

Vanliga frågor - ACS3000 SCHEPPACH

Hur förbereder jag pumpen före första användning?

Ställ omkopplaren Prime/Spray i läge Prime, tryckregulatorn i läge Prime/Clean, starta sedan enheten i cirka 60 sekunder tills färgen flyter jämnt genom returslangen. Ställ därefter omkopplaren i läge Spray och vänta på automatisk avstängning.

Vad gör jag om enheten inte sprutar färg?

Kontrollera att munstycket inte är igensatt, att sugslangen är ordentligt nedsänkt och att sugslangens nätfilter är rent. Justera tryckregulatorn till ett högre värde om nödvändigt.

Hur rengör jag enheten efter användning?

Ställ regulatorn i läge Prime/Clean, omkopplaren i läge Prime, låt sedan en lämplig rengöringslösning cirkulera (vatten för vattenbaserade färger, lösningsmedel för oljebaserade färger). Växla sedan till Spray och spraya i en tom hink tills vätskan är klar.

Vilka typer av färg kan jag använda med ACS3000?

Du kan använda vattenbaserade färger, oljebaserade färger, primers, lacker, oljor och borttagningsmedel. Undvik slipande färger, silikatfärger och brandfarliga material.

Hur tryckavlastar jag enheten på ett säkert sätt?

Säkra avtryckaren, ställ omkopplaren i läge Prime, stäng av enheten, vrid regulatorn till läge Prime/Clean, lås upp avtryckaren och dra kort i den för att släppa ut trycket. Säkra därefter avtryckaren igen.

Vad gör jag om sprutmunstycket täpps till?

Följ tryckavlastningsproceduren, ta sedan bort munstycket och rengör det med en rengöringsnål eller borste. Du kan också blötlägga det i en lämplig rengöringslösning.

Hur justerar jag spruttrycket?

Vrid tryckregulatorn medurs för att öka trycket, moturs för att minska det. Testa på ett avfall för att få en jämn stråle utan överdriven dimma.

Kan jag använda en elektrisk förlängningssladd?

Ja, men den måste ha en minsta area på 1,5 mm² för en maximal längd på 25 m. Använd endast förlängningssladdar som är lämpliga för utomhusbruk och har jordad kontakt.

Hur förvarar jag enheten under en längre tid?

Rengör enheten noggrant, ta bort slangarna, häll 30 ml olja i inloppsanslutningarna, kör pumpen i läge Spray i 5 sekunder, förvara sedan på en torr, mörk och frostfri plats, utom räckhåll för barn.

Vilken skyddsutrustning ska jag bära?

Bär alltid skyddsglasögon, hörselskydd, ett dammfilter (eller andningsskydd beroende på produkt), lämpliga handskar och täckande kläder för att undvika kontakt med färgen.

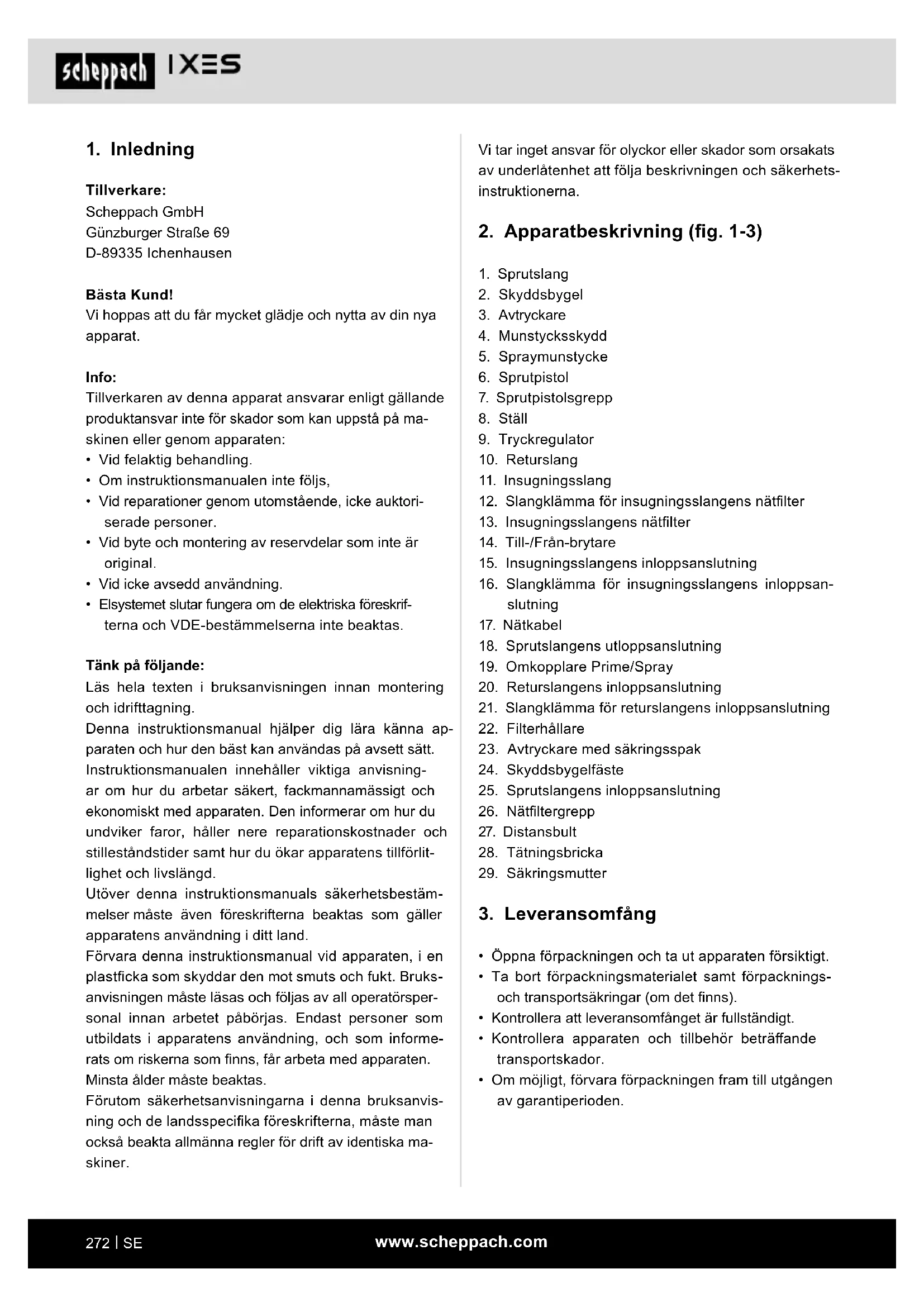

BRUKSANVISNING ACS3000 SCHEPPACH

Förklaring till symbolerna

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Varning! Om instruktionerna ignoreras kan detta innebära fara för livet, skaderisk eller skador på verktyget.
	Läs instruktionsmanualen för att minska risken för personskada.
	Använd skyddsglasögon.
	Använd ett hörselskydd.
	Bär ett andningsskydd.
	Varning! Stäng av apparaten och dra ut nätstickkontakten innan du installerar, rengör, underhåller, bygger om, lagrar eller transporterar den.
Δ	I denna instruktionsmanual har vi försett ställen som berör din säkerhet med dessa symboler.
Δ VA	Underlåtenhet att följa dessa instruktioner kan leda till små eller måttliga personskador.
Δ	Underlåtenhet att följa dessa anvisningar kan få dödsfall eller allvarliga personskador som följd.
	Produkten uppfyller kraven i gällande europeiska direktiv.
	Produkten uppfyller kraven i gällande serbiska direktiv.

Innehållsförteckning: Sida:

1. Inledning 272
2. Apparatbeskrivning (fig. 1-3) 272
3. Leveransomfång 272
4. Avsedd användning 273
5. Allmänna säkerhetsanvisningar för elektriska apparater.... 273
6. Säkerhetsanvisningar för Airless färgsprutningssystem.... 275
7. Restrisker....276
8. Val av material och färg 276
9. Montering....277
10. Före idrifttagningen 277
11. Manövrering....278
12. Rengöring och underhåll 279
13. Tekniska specifikationer 281
14. Förvaring och transport 281
15. Elektrisk anslutning....281
16. Avfallshantering och återvinning 282
17. Felsökning....283
18. Försäkran om överensstämmelse 415

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya apparat.

Info:

Tillverkaren av denna apparat ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom apparaten:

• Vid felaktig behandling.
- Om instruktionsmanualen inte följs,
- Vid reparationer genom utomstående, icke auktoriserade personer.
- Vid byte och montering av reservdelar som inte är original.
- Vid icke avsedd användning.
- Elsystemet slutar fungera om de elektriska föreskrifterna och VDE-bestämmelserna inte beaktas.

Tänk på följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlitlighet och livslängd.

Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.

Förvara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas. Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten. Minsta ålder måste beaktas.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa beskrivningen och säkerhetsinstruktionerna.

2. Apparatbeskrivning (fig. 1-3)

1. Sprutslang
2. Skyddsbygel
3. Avtryckare
4. Munstycksskydd
5. Spraymunstycke
6. Sprutpistol
7. Sprutpistolsgrepp
8. Ställ
9. Tryckregulator
10. Returslang
11. Insugningsslang
12. Slangklämma för insugningsslangens nätfilter
13. Insugningsslangens nätfilter
14. Till-/Från-brytare
15. Insugningsslangens inloppsanslutning
16. Slangklämma för insugningsslangens inloppsanslutning
17. Nätkabel
18. Sprutslangens utloppsanslutning
19. Omkopplare Prime/Spray
20. Returslangens inloppsanslutning
21. Slangklämma för returslangens inloppsanslutning
22. Filterhållare
23. Avtryckare med säkringsspak
24. Skyddsbygelfäste
25. Sprutslangens inloppsanslutning
26. Nätfiltergrepp
27. Distansbult
28. Tätningsbricka
29. Säkringsmutter

3. Leveransomfång

• Öppna förpackningen och ta ut apparaten försiktigt.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera apparaten och tillbehör beträffande transportskador.
• Om möjligt, förvara förpackningen fram till utgången av garantiperioden.

⚠ SE UPP! Apparat och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

1x Airless färgsprutningssystem

1x sprutslang 7,6 m

1x sprutpistol

1x insugningsslang

1x returslang

1x 19 mm U-nyckel

1x rengöringsborste

1x reservtätning

1x bruksanvisning

1x garantikort

4. Avsedd användning

Airless färgsprutningssystem lämpar sig för medelstora till stora renoveringsarbeten hemma och i trädgården. Det har utvecklats så att färgen sugs upp direkt ur färgbehållaren och kan kort därpå appliceras över stora ytor. Dit hör ytor på staket, pergolor, trädgårdsskjul, träfasader, paviljonger, garageportar, galler och väggar. Apparaten är endast avsedd för privat bruk. I kapitel 8 hittar du mer information om detta och vilka material som kan användas med apparaten.

Läs igenom instruktionsmanualen och gör dig förtrogen med innehållet innan du använder apparaten.

Denna instruktionsmanual måste också vidarebefordras om apparaten används av tredje part.

Apparaten får endast användas i enlighet med dess syfte. Varje användning därutöver är inte ändamålsenlig. För alla sorts skador eller personskador som uppstår om detta inte respekteras ansvarar användaren/operatören och inte tillverkaren.

Förändringar av maskinen fritar tillverkaren från allt ansvar och därav resulterande skador.

Observera att apparaten inte konstruerades för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti om apparaten används i kommersiella eller industriella verksamheter eller liknande verksamheter.

5. Allmänna säkerhetsanvisningar för elektriska apparater

⚠ WARNING! Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer detta elverktyg.

Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.

Bevara alla säkerhetsanvisningar och instruktio- ner för framtida bruk.

Begreppet elverktyg som används i säkerhetsanvisningarna avser såväl eldrivna verktyg (med elsladd) som batteridrivna verktyg (utan elsladd).

1 Säkerhet på arbetsplatsen

a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.

b) Arbeta inte med elverktyg i områden med explosionsrisk om det finns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.

c) Barn och andra personer får inte vistas i området medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir distraherad.

2 Elsäkerhet

a) Elverktygets stickkontakt måste passa i el- uttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter till- sammans med jordade elredskap. Intakta stick- kontakter och uttag som passar till dessa minskar risken för elstötar.
b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad.
c) Låt inte ditt elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för elstötar.
d) Använd inte anslutningssladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutningssladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) När du arbetar utomhus med ett elverktyg, använd endast förlängningskabel som också är lämplig för utomhusbruk. Att använda en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt.
f) Använd en jordfelsbrytare om du måste använda elverktyget i en fuktig omgivning. Användning av en jordfelsbrytare minskar risken för elstötar.

3 Personsäkerhet

a) Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller påverkad av alkohol, droger eller läkemedel. Det räcker att du är ouppmärksam ett ögonblick under arbete med elverktyg för att allvarliga olyckor ska inträffa.

b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skyddshjälm och hörselskydd, minskar risken för person-skador.

c) Undvik att starta maskinen oavsiktligt. Försäkra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträffa om du håller fingret på brytaren när du bär elverktyget, eller om maskinen är tillslagen när du ansluter den till strömförsörjningen.

d) Ta bort alla inställningsverktyg eller skruvnycklar innan du startar elverktyget. Ett verktyg eller en skruvmejsel som befinner sig i en roterande maskindel på elverktyget kan orsaka person-skador.

e) Undvik en onormal kroppsställning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträffar.

f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll här och kläder på avständ från rörliga delar. Löst sittande kläder, smycken och längt här kan fastna i rörliga delar.

g) Om dammsugnings- och uppsamlingsutrustning kan installeras måste de anslutas och användas korrekt. Användning av en dammutsugning kan minska risker orsakade av damm.

h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.

4 Använda och hantera elverktyget

a) Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett elverktyg som är avsett för arbetet.

b) Använd inte ett elverktyg med defekt brytare. Ett elverktyg som inte kan startas/stängas av längre är farligt och måste repareras.

c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskin-inställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försiktighetsåtgård förhindrar att du startar elverktyget oavsiktligt.

d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.

e) Ta väl hand om elverktyg och tillbehör. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av dåligt underhållna elverktyg.

f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra.

g) Använd elverktyget, tillbehören och insättningsverktyg enligt anvisningarna i denna anvisning. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för.

h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kontroll av elverktyget i oförutsedda situationer.

5 Service

a. Elverktyg måste repareras av kvalificerade fackmän, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert.

⚠ SE UPP! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan maskinen används.

6. Säkerhetsanvisningar för Airless färgsprutningssystem

⚠ WARNING! Minska brandrisken.

• Apparaten får bara användas i omgivningar som inte är explosionsfarliga.
• Airless färgsprutningssystem får inte användas för att applicera brännbara färger och lösningsmedel vars flampunkt ligger under 21 °C. Flampunkten är den temperatur vid vilken tillräckligt mycket ångor kan bildas för att antända ett material.
• Försäkra dig om att alla behållare och uppsamlings-system är jordade för att förhindra elektrisk urladdning.
• Anslut dessa till ett jordat eluttag och använd en jordad förlängningskabel. Använd inte 3 till 2-adapter.
• Använd inte färger eller lösningsmedel som innehåller halogenerade kolväten. Exempel på denna typ av material hittar du i instruktionsmanualen.
• Se till att sprutområdet är väl ventilerat samt friskluftstillförseln är tillräcklig.
  • Rök inte i sprutområdet.
• Tryck inte på någon ljusomkopplare och sätt inte igång motorer eller liknande gnistalstrande produkter i sprutområdet.
• Håll området rent och fritt från färg- eller rengöringsmedelsbehållare, trasor och andra antändbara material.
• Du måste känna till egenskaperna hos de färger och rengöringsmedel som du använder. Läs igenom materialens säkerhetsdatablad (MSDS) och etiketterna på färg- resp. rengöringsmedelsbehållarna. Följ färg- och rengöringsmedelstillverkarnas säkerhetsanvisningar för utförande, lagring, transport och avfallshantering.
• Brandsläckningsutrustning bör finnas tillgänglig och vara funktionsduglig.
• Vid arbete i lokal:

– Se till att det inte bildas lösningsmedelshaltiga ångor i närheten av apparaten.
- Ställ apparaten på sidan vänd bort från sprutobjektet.
– Håll ett minimiavständ på 5 m mellan apparat och sprutpistol.

- Vid arbete utomhus:

– Se till att inga lösningsmedelhaltiga ångor virvlar bort mot apparaten. Tänk på vindriktningen.
- Ställ apparaten så att inga lösningsmedelhaltiga ångor när apparaten och avlagras där.
– Håll ett minimiavständ på 5 m mellan apparat och sprutpistol.

⚠️ WARNING! Minska risken för hudskador.

• Rikta inte tryckluftsverktyg mot dig själv, andra människor eller mot djur.
• Håll händer och andra kroppsdelar borta från utloppet. Försök exempelvis inte att täta läckagen genom att täcka över dem med kroppsdelar.
• Använd alltid munstycksskyddslocket. Spruta inte utan att munstycksskyddslocket är monterat.
• Använd endast de munstycksspetsar som tillverka- ren föreskriver.
• Var försiktig vid rengöring och byte av munstycksspetsar. Skulle munstycksspetsarna bli igensatta vid sprutningen följer du tillverkarens anvisningar för avstängning av apparaten och utsläpp av trycket innan du ta bort munstycksspetsarna för rengöring.
• Lämna inte apparaten utan uppsikt medan den är ansluten till elnätet eller står under tryck. Om apparaten inte blir använd, stäng av den och släpp ut trycket enligt tillverkarens anvisningar.
• Genom högtrycksstrålen kan giftiga ämnen injiceras i kroppen och orsaka allvarliga personskador. Uppsök i ett sådant fall omedelbart läkare.
• Kontrollera slangar och delar efter tecken på skador. Byt ut defekta slangar eller delar.
• Detta system kan skapa ett tryck på 207 bar. Använd uteslutande delar och tillbehör med minst 228 bar som godkänts av tillverkaren.
• Haka alltid i avtryckarsäkringen när du inte sprutar. Försäkra dig om att avtryckarsäkringen fungerar som den ska.
• Försäkra dig om att alla förband sitter säkert innan du börjar arbeta med apparaten.
• Du måste veta hur du stänger av apparaten och snabbt kan släppa ut trycket. Gör dig ordentligt för- trogen med manöverelementen.

⚠️ WARNING! Minska risken för personskada.

• Använd alltid lämpliga skyddshandskar, ögonskydd samt en andningsapparat resp. skyddsmask.
• I närheten av barn bör du varken använda apparaten eller applicera färg. Håll alltid barn borta från apparaten.
• Undvik en onaturlig kroppshållning och ställ dig heller inte på instabilt underlag. Se till att stå säkert och behåll balansen hela tiden.
• Var alltid uppmärksam och koncentrerad på arbetet.

• Använd inte apparaten om du är trött eller påverkad av läkemedel, eller alkohol.
  • Vik eller böj inte slangen.

• Utsätt slangen varken för temperaturer eller tryckvärden som ligger högre än de som tillverkaren föreskriver.

• Använd inte slangen som förstärkningselement för att dra eller lyfta apparaten.
• Det högsta nominella trycket för luftslangen ligger på 228 bar, det normala arbetstrycket på 207 bar.
• Var observant på de risker som det sprutade materialet medför och ta en titt på behållarens markeringar resp. läs igenom tillverkarens information om materialet som sprutas, inklusive bestämmelserna för användning av personlig skyddsutrustning.
• Spruta inget material vars risker du inte kan bedöma.
• Apparatens ytor kan bli väldigt heta under drift. Rör inte vid heta ytor på apparaten för att undvika allvarliga brännskador. Vänta tills apparaten är helt avsvalnad.
• En apparat som står under tryck kan sätta igång utan förvarning. Följ stegen för tryckavlastning i denna beskrivning innan du kontrollerar, transporterar eller underhåller apparaten. Dra ut nätstickkontakten ur eluttaget!
• Läs igenom varningarna och informera dig om de specifika riskerna med de vätskor som används.
• Förvara farliga vätskor i godkända behållare och avfallshantera dem enligt de gällande riktlinjerna.

⚠ WARNING! Fara vid felaktigt förfarande med apparaten

• Använd inga elektrostatiska apparater vid finfördelning och sprutning. Det kan leda till allvarliga faror för användaren.
• Överskrid inte det maximala arbetstrycket eller den maximala temperaturen för systemkomponenter med det lägsta nominella värdet. Läs igenom tekniska data i alla enheters driftmanualer.
• Använd endast vätskor och lösningsmedel som är kompatibla med denna apparat.
• Läs tillverkarens varningsanvisningar för vätskor och lösningsmedel. Fråga efter säkerhetsdatabladet (MSDS) hos din handlare för mer omfattande information om ditt material.
• Kontrollera apparaten dagligen. Reparera slitna eller skadade delar omgående eller byt ut dem mot reservdelar från tillverkaren.
• Utför inga ändringar eller modifieringar på apparaten.
• Använd apparaten endast till det som den är avsedd för. Vänd dig till din handlare om du behöver information om detta.

• Dra slangar och kablar med avständ till trafikerade ytor, vassa kanter, rörliga delar och heta ytor.

• Vik eller böj inte slangar och använd inte slangar till att dra apparaten.

• Följ alla gällande säkerhetsföreskrifter.
• Håll barn och djur borta från arbetsområdet.
• Använd inte apparaten om du är trött eller påverkad av läkemedel, eller alkohol.

7. Restrisker

Vid användning av apparaten finns det ändå kvar risker som möjligtvis inte nämns i säkerhetsanvisningarna. Dessa risker finns exempelvis vid missbruk eller längre tids användning.

Även om man följer respektive säkerhetsföreskrifter och använder all säkerhetsutrustning finns det fortfarande vissa restrisker.

De specificeras i det följande:

• Personskador genom beröring av roterande/rörliga delar
• Personskador vid byte av delar, klingor eller tillbehör
• Personskador som uppkommer på grund av längre tids användning av apparaten. Lägg in regelbundna pauser vid längre tids användning.
• Hörselnedsättning
• Hälsorisker genom inandning av färg vid användning av apparaten

8. Val av material och färg

⚠ SE UPP! Använd inga strukturerade väggfärger eller -bestrykningar eftersom sprutpistolen kan täppas till och komponenter i Airless färgsprutningsstationen kan skadas.

8.1 Användbara material och färger

Många material och färger kan användas för sprutmålning, dock inte alla. Se tillverkarens rekommendationer beträffande detta.

Följande material och färger är tillåtna:

• Vattenbaserade färger
- Träskyddsmedel
- Oljebaserade färger
- Grundfärgningar
- Emailjfärger
- Etsgrundfärger
- Klarlacker
• Oljor
- Betsning

8.2 Ej användbara material och färger

Vid användning av följande material och färger kan för- tida slitage och igensättning av sprutmunstycket upp- stå. Då upphör garantin att gälla.

a. Färger och lacker som innehåller abrasiva komponenter som exempelvis:

- Emulsions-/dispersionsfärger för utvändig målning

b. Silikatfärger

c. Brännbara material

För bästa resultat är det viktigt att du läser igenom instruktionsmanualen noga innan du börjar använda Airless färgsprutningssystem.

9. Montering

Nödvändigt verktyg för samtliga monterings-juste- ringssteg:

• 19 mm U-nyckel

⚠ SE UPP! Säkerställ att apparatens nätstickkontakt har dragits ut ur eluttaget innan du genomför någon av följande aktiviteter.

- Ta bort täcklock (A) på båda ändar av sprutslangen (1) samt täcklock (B) på sprutslangens utloppanslutning (18) (fig. 2).

- Skruva fast sprutslangens (1) gänga på sprutslangens utloppsanslutning (18) och fixera den med en 19 mm U-nyckel. Dra inte åt för hårt (fig. 2).

- Skruva fast gängan på andra änden av sprutslangen (1) på sprutpistolen (6) och fixera den med en 19 mm U-nyckel. Dra inte åt för hårt (bild 3).

9.2 Montering av insugningsslangen (11) och returslangen (10) (fig. 4)

Insugningsslangen (11) och returslangen (10) är för- monterade på apparaten.

Vid byte av insugningsslangen (11) eller returslangen (10) lossar du med hjälp av en platt skruvmejsel (ingår inte i leveransomfånget) skruvarna på slangklämman för insugningsslangens nätfilter (12), insugningsslangens inloppsanslutning (16), returslangens inloppsanslutning (21) och tar av slangen (fig. 4).

Byt ut den mot en ny slang (insugningsslangens returslang) och montera den i den motsatta riktningen.

9.3 Sprutmunstycke och munstycksskydd (fig. 5-9)

Anvisning: Sprutpistolen (6) är förmonterad. När sprutpistolen (6) har tagits isär för rengöring följer du dessa steg för att monteras den igen.

1. Sätt nätfiltergreppet (26) i sprutpistolgreppet (7) och rikta in sprutpistolgreppet mot den övre delen av sprutpistolen (fig. 5).

2. Häll fast sprutpistolens (6) övre del och fixera sprutpistolens grepp med en 21 mm u-nyckel (ingår inte i leveransomfånget) (fig. 6).

3. Skyddsbygeln (2) monteras fast med sprutslangens inloppsanslutning (25) vid den nedre änden av sprutpistolgreppet (7) med hjälp av en 19 mm U-nyckel. På den övre änden hakas skyddsbygeln fast i skyddsbygelfästet (24) (fig. 6).

4. Säkerställ att den lille distansbulten (27) och tättningsbrickan (28) har placerats i munstycksskyddet (4) (fig. 7).

5. Placera sprutmunstycket (5) i munstycksskyddet (4) och montera det på sprutpistolen (6). Försäkra dig om att sprutmunstycket (5) med spetsen framåt vrids till sprutposition och dra åt säkringsmuttern (29) ordentligt med en 26 mm U-nyckel (ingår inte i leveransomfånget) (fig. 8+9).

⚠ SE UPP! Spruta inte förrän du har monterat sprutmunstycket (5) och munstycksskyddet (4).

Tryck in avtryckaren (3) först när sprutmunstycket (5) är i den rätta sprutpositionen. Säkra alltid avtryckaren (3) innan du tar av, byter ut eller rengör sprutmunstycket (5).

10. Före idrifttagningen

Försäkra dig om att uppgifterna på typskylten motsvarar de som gäller för elnätet innan du ansluter apparaten till elnätet.

⚠ SE UPP! Förvissa dig alltid om att maskinen är avstängd och frånkopplad från elnätet innan du utför inställningar på apparaten.

- Alla käpor och säkerhetsanordningar måste vara korrekt monterade på apparaten innan den sätts på.

10.1 Säkring av sprutpistolens avtryckare

⚠ SE UPP! Sprutpistolens avtryckare (3) bör säkras före förberedelsen av sprutapparaturen så att avtryckaren (3) inte kan tryckas in oavsiktligt. Säkra sprutpistolens avtryckare (3) när situationen kräver det.

- För att säkra avtryckaren (3) vrider du avtryckarspaken (23) bakåt (fig. 10).

- För att läsa upp avtryckaren (3) vrider du avtrycka-rens säkringsspak (23) nedåt (fig. 11).

10.2 Tryckavlastning

⚠ SE UPP! Följ alltid stegen för tryckavlastning när du av någon anledning stänger av apparaten. Med hjälp av detta förfarande kan trycket strömma ut ur sprut-slangen (1).

⚠️ VAR FÖRSIKTIG! Om du inte utför följande steg kan detta leda till allvarliga personskador.

⚠️ VARNING! Rikta aldrig sprutpistolen (6) mot kroppsdelar. Genomför alltid stegen för tryckavlastning när situationen kräver det.

• Säkra sprutpistolens avtryckare (3) (fig. 10).
- Ställ brytaren Prime/Spray (19) i läget "Prime" (fig. 12).
- Stäng av apparaten genom att ställa På/Av-knappen (14) på "0" (fig. 13).
- Vrid tryckreglaget (9) till läget "Prime/Clean (fig. 14).
• Lås upp sprutpistolens avtryckare (3) (fig. 11).
- Dra kort i sprutpistolens avtryckare (3) så att tryck-et kan strömma ut ur systemet fullständigt (fig. 15).
- Säkra sprutpistolens avtryckare (3) (fig. 10).

10.3 Förberedelse av pumpen (fig. 16)

• Skilj insugningsslangen (11) från returslangen (10).
• Lägg insugningsslangen (11) i färgbehållaren.
• Lägg returslangen (10) i en ren avfallsbehållare.
• Ställ brytaren Prime/Spray (19) på "Prime" (fig. 12).
• Vrid tryckreglaget (9) till inställningen "Prime/Clean. Se till att tryckreglaget (9) är riktat mot markeringen upptill på apparaten (fig. 14).
• Sätt på apparaten genom att trycka in På/Av-knappens (14) "l"-del (fig. 13).
• Låt pumpen gå ungefär 60 sekunder tills du ser att färg flyter jämnt ut ur returslangen ner i avfallsbehållaren.
• Ställ brytaren Prime/Spray (19) i läget "Spray" (fig. 17).
• Vänta tills sprutapparaturen efter en kort stund stängs av automatiskt. Om Airless färgspraysystem inte stängs av automatiskt upprepar du stegen 4 till 8.
• Lägg returslangen (10) åter i färgbehållaren och fäst ihop returslangen (10) och insugningsslangen (11) med den bifogade klämman (fig. 18).

Rekommendation: Det lönar sig att först genomföra de steg som beskrivs på denna sida med vatten. Då kan man testa hur Airless färgspraysystem fungerar och säkerställa att apparaten har monterats ihop rätt.

11. Manövrering

⚠️ VAR FÖRSIKTIG! Säkerställ att sprutapparaturen har förberetts korrekt innan du påbörjar sprutarbetet.

⚠ SE UPP!

Montera klart apparaten före idrifttagning!

11.1 Sprutning

• Försäkra dig om att sprutmunstycket (5) med spetsen framåt vrids till sprutposition (fig. 19).
• Följ "Beskrivning för tryckavlastning" (se 10.2).
• Sätt på apparaten genom att trycka in På/Av-knappens (14) "I"-del (fig. 13).
• Öppna avtryckarens säkringsspak (23) (fig. 11).
• Vrid långsamt tryckreglaget (9) medurs till maxläget (fig. 20).
• Ställ brytaren Prime/Spray (19) i läget "Spray" (fig. 17).
• Positionera dig ca 30 cm från den yta som ska besprutas och håll detta avständ (fig. 21).
• Tryck på avtryckaren (3) för att börja sprutningen (fig. 15).

ANVISNING: Motorn kopplas till och från under sprutningen för att reglera trycket. Det är ett normalt förlopp.

⚠ VIKTIGT! Efter avslutade sprutarbeten ska du alltid genomför stegen för "tryckavlastning" (se 10.2).

⚠ VIKTIGT! Om du ännu inte slutfört dina bestrykningsarbeten med Airless färgspraysystem och vill lägga in en kort paus (30-60 minuter) släpper du inte fram någon färg till pumpen. Följ beskrivningen för rengöring (kapitel 12) för att förhindra att färgen i pumpen och i slangen torkar fast.

När du vill ta upp arbetet igen börjar du med kapitel 9. Så snart du har vidtagit de nödvändiga förberedelserna riktar du sprutpistolen mot en avfallshink och vänta 30 sekunder tills den resterande rengöringslösningen har runnit ut ur systemet. Då kan du fortsätta ditt sprutarbete.

⚠ VIKTIGT! Mineralterpentin får aldrig blandas med vatten under rengöringen.

11.2 Test av sprutinställningarna (fig. 22-24)

Anvisning: Var noga med att följa stegen för "Sprutning" (11.1) innan du testar sprutinställningarna för Airless färgsprutningssystem.

11.2.1 Inställning av trycket (fig. 22)

- Ställ in tryckreglaget (9) på ett medelhögt tryck. Testa därefter tryckinställningen på en kasserad bit av materialet (fig. 22).

- Reglera tryckreglaget (9) tills du får ett slätt och jämnt resultat.

11.2.2 Rörelsehastighet (fig. 23)

Spruta som ett test ett område på en kasserad bit av materialet och fastställ på det sättet den nödvändiga rörelsehastigheten för tryckinställningen (fig. 23).

- Vid ett lågt tryck behövs det långsammare rörelser.

- Vid ett högre tryck behövs det snabbare rörelser.

11.2.3 Riktning av sprutmunstycket

• Följ stegen för "tryckavlastning" (10.2).
- Lossa säkringsmuttern (29) (fig. 24).
- Vrid munstycksskyddet (4) för att anpassa det till den önskade sprutbildens riktning (fig. 24).
• Sprutmunstycket upptill: horisontal riktning
• Sprutmunstycket sidan: vertikal riktning

ANVISNING! Sprutstrålens riktning beror på den valda arbetsriktningen. Vid horisontal arbetsriktning rekommenderas en vertikal sprutstråle. Vid vertikal arbetsriktning en horisontal stråle.

11.3 Sprutteknik (fig. 25-28)

1. Styr inte sprutpistolen (6) utifrån handleden utan med hela armen. På detta sätt håller du sprutpistolen (6) i rätt vinkel mot ytan så får du ett jämnt mönster (fig. 25).
2. Tryck på avtryckaren först sedan du har påbörjat rörelsen. Släpp avtryckaren (3) innan du avslutar rörelsen. Sprutpistolen (6) bör alltid vara i rörelse när avtryckaren (3) trycks in och släpps (fig. 26).
3. Håll sprutpistolen (6) lodrätt mot ytan så att sprutavståndet förblir konstant (fig. 27).
4. Låt varje område överlappar varandra med ca 30 %. På så sätt får man en jämn bestrykning (fig. 28).

ANVISNING!

• Avstå från sprutarbeten utomhus under blåsiga dagar eftersom resultaten kan vara otillfredställande.
• Applicera bara ett skikt efter ett annat. Låt alltid ett skikt torka fullständigt innan en nytt skikt appliceras.
• Undvik avbrott eftersom dessa kan leda till ett ojämnt resultat. Det bästa är att börja utanför ytan som du vill bespruta. Avbryt om möjligt inte i mitten av ytan och spruta ut över kanten på andra sidan.

12. Rengöring och underhåll

⚠ SE UPP! Stäng av apparaten före alla ombyggnads-, underhålls- eller servicearbeten och dra ut nätstickkontakten från eluttaget!

12.1 Val av rengöringslösning

För vattenbaserade material (t.ex. akrylfärger):

- Använd bara vatten vid rengöringen.

⚠ SE UPP! Om du använder lösningsmedelhaltiga rengöringsmedel för vattenbaserade färger uppstår en ny substans som är ytterst svår att få bort.

- Vi rekommenderar dig att använda 10-15 liter vatten för rengöringen.

För oljebaserade material (t.ex. emailjfärger, lack):

• Använd bara den härför lämpade rengöringslösningen. Läs igenom rengöringsbeskrivningen på bestrykningsmaterialets etikett för att få reda på vilket rengöringsmedel du behöver.
• De följande lösningsmedelshaltiga rengöringsprodukterna är säkra för att användas i Airless sprutapparaturen: Mineralterpentin, färgförtunningsmedel
• ANVISNING: Mineralterpentin får aldrig blandas med vatten under rengöringen.
• Vi rekommenderar dig att använda 1-2 liter av den lämpliga rengöringslösningen för rengöringen.

⚠ VIKTIGT! Apparaten måste rengöras direkt efter användningen. Så förhindras att färgen i pumpen och i slangen torkar fast. Om dessa rengöringssteg inte beaktas kan det leda till att färgsprutningsapparaturen skadas permanent. Garantin upphör då automatiskt att gälla.

• Vrid tryckreglaget (9) till inställningen "Prime/Clean.
- Ställ brytaren Prime/Spray (19) i läget "Prime" (fig. 12).
- Lägg insugningsslangen (11) i en hink med en lämplig rengöringslösning. Lägg returslangen (10) i en tom hink (fig. 29).
- Sätt på apparaten genom att trycka in På/Av-knappens (14) "I"-del (fig. 13). Kontrollera returslangen (10) och vänta tills rengöringslösningen rinner ut i en jämn ström.
- Ställ brytaren Prime/Spray (19) i läget "Spray" (fig. 17).
- Rikta sprutpistolen (6) in i en tom hink. Tryck sedan på avtryckaren (3) och håll den intryckt till större delen av färgen från sprutslangen (1) har avlägsnats (fig. 30).

• Säkra sprutpistolens avtryckare (3) (fig. 10).
• Vrid sprutmunstycket (5) 180° mot rengöringssidan (fig. 31).
• Lås upp sprutpistolens avtryckare (3) och håll avtryckaren (3) intryckt för att spruta rengöringsmedlet genom systemet (fig. 11).

Fortsätt att spruta tills bara rengöringslösning rinner ut ur sprutmunstycket (5). Tillsätt mer av rengöringslösningen om färgen fortfarande inte har avlägsnats fullständigt.

ANVISNING: Om hinken med rengöringslösningen grumlas av färgen under rengöringen, läs avsnittet "Rengöring av insugningslangens nätfilter". Så snart insugningslangens nätfilter (13) och sprutslangen (1) är rengjorda monterar du ihop dem igen och upprepar stegen 6 till 9 i detta avsnitt.

• Ställ brytaren Prime/Spray (19) i läget "Prime" (bild 14).
• Stäng av apparaten genom att ställa På/Av-knappen (14) på "0" (fig. 13).

12.3 Rengöring av insugningsslangen med nätfilter

VIKTIGT! Apparaten måste rengöras direkt efter användningen. Så förhindras att färgen i pumpen och i slangen torkar fast. Om dessa rengöringssteg inte beaktas kan det leda till att färgsprutningsapparaturen skadas permanent. Garantin upphör då automatiskt att gälla.

• Lossa med hjälp av en platt skruvmejsel (ingår inte i leveransomfånget) skruven på slangklämman för insugningsslangens nätfilter (12) (fig. 32).
• Dra ut insugningsslangens nätfilter (13) och spola ur det under en för ändamålet lämplig rengöringslösning (fig. 32).

VIKTIGT! Apparaten måste rengöras direkt efter användningen. Så förhindras att färgen i pumpen och i slangen torkar fast. Om dessa steg inte beaktas kan det leda till att färgsprutningsapparaturen skadas permanent. Garantin upphör då automatiskt att gälla.

⚠ SE UPP! Säkerställ att apparaten är avstängd och att trycket har släppts ut.

• Ta av sprutpistolen (6) från sprutslangen (1) genom att lossa muttern med en 19 mm skruvdragare (ingår inte i leveransomfånget) (bild 3 i omvänd turordning).
• Ta av munstycksskyddet (4) och sprutmunstycket (5) genom att lossa säkringsmuttern.

Efter att du tagit bort skyddsanordningen drar du ut sprutmunstycket (5) (fig. 33).

ANVISNING! En liten distansbult (27) och en tätningsbricka (28) används för placering av sprutmunstycket (5) i munstycksskyddet. Försäkra dig om att dessa komponenter inte tappas bort när munstycksskyddet (4) tas av (fig. 34). När tätningsbrickan (28) inte längre är tät eller porös byter du ut den mot reservtätningen (ingår i leveransomfånget).

• Ta bort skyddsbygeln (2). Lossa den från skyddsbygelfästet (24) (fig. 7). Ta av sprutslangen med inloppsanslutning (25) från den nedre änden och sprutpistolgreppet (7) med hjälp av en 19 mm U-nyckel (fig. 35+36).
• Håll fast sprutpistolens (2) övre del och lossa greppet (7) genom att sätta an en 21 mm skruvnyckel mot spåren på nedre delen av greppet (7). Vrid medurs tills greppet (7) kan tas bort helt (fig. 37). Tips: Genom att använda en slid eller skruvstäd för fastsättning av sprutpistolens (6) övre del underlättas detta steg väsentligt för dig.
• Ta bort nätfiltergreppet (26) från sprutpistolgreppet (7) och rengör alla komponenter i rengöringslösning (fig. 38).
• För att rengöra nätfiltret skruvar du av båda ändarna av locken genom att vrida moturs. Ta därefter av det ena locket och dra ut det andra locket och fjädern ur nätfilterhylsan. Använd rengöringsborsten för att rengöra nätfiltrets inre (fig. 39).

ANVISNING: Kontrollera nätfiltrets skick efter rengöringen. Om nätfiltret är igensatt av intorkad färg, utslitet eller har deformerats måste det bytas ur.

- För att montera ihop sprutpistolen (6) igen följer du de nämnda stegen i omvänd ordningsföljd.

12.5 Underhåll på insugningskanal

Skulle Airless färgsprutningssystem inte suga in färg trycker du på knappen för att säkerställa att insugningskanalen har frigång. (Bild 40)

Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Kolborstar, filter, tätningar, munstycken

* Ingår inte obligatoriskt i leveransomfånget!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.

13. Tekniska specifikationer

Motor 220-240/50 V/Hz

Ingångseffekt	650-750 W
Nominell ström	2,8-3,3 A
Max. arbetstryck	3000/207 PSI/bar
Kortslutningsstyrka	5 kA
Skyddstyp	IP23
Skyddsklass	I
Arbetstryck	0-3000/0-207 PSI/bar
Materialflöde	1,1 l/min
Sprutmunstyckesstorlek	517
Ljudtrycksnivå	97 dB
Ljudeffektnivå	91 dB
Vibrationsvärde	0,715 m/s ^2
Erforderlig temperatur i arbetsomgivningen	5-40 °C
Erforderlig luftfuktighet i arbetsomgivningen	30-50 %
Sprutslangens längd	7,6 m
Sprutslangens utlopp-sanslutning	1/4/-18 NPSM

Buller

Buller- och vibrationsvärdena fastställdes enligt EN 62841-1.

Använd ett hörselskydd.

Buller kan orsaka hörselskador.

Begränsa bullerutvecklingen till ett minimum!

• Använd enbart apparater som inte är skadade.
• Underhåll och rengör apparaten regelbundet.
• Anpassa ditt sätt att arbeta till hur apparaten fung- erar.
• Överbelasta inte apparaten.
  • Låt undersöka apparaten om så behövs.
• Stäng av apparaten när den inte används.

14. Förvaring och transport

Lagra apparaten och dess tillbehör på en mörk och torr plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 °C. Förvara elverktyget i originalförpackningen.

⚠ SE UPP! Apparaten måste vara säkrad mot att falla ned eller välta under transport.

Maskinen får bara lyftas i sitt handtag inför transporten.

Genomför alla rengöringsstegen efter varje gång den används. Försäkra dig om att apparaten har rengjorts grundligt före lagringen. På så sätt förhindrar du att torkad färg avlagras vilket kan blockera apparaten och försämra dess funktion.

1. Genomför samtliga rengöringssteg.
2. Ta bort sprutslangen (1).
3. Ta bort insugningsslangen (11) från insugningsslangens inloppsanslutning(15) och lossa skruven på metallslangklämman för insugningsslangens inloppsanslutning (16) med hjälp av en platt skruvmejsel.
4. Ta bort returslangen (10) från returslangens inloppsanslutning (20) och lossa skruven på metallslangklämman för returslangens inloppsanslutning (21) med hjälp av en platt skruvmejsel.
5. Vänd apparaten upp och ner. Fyll på 30 ml av vanlig hushållsolja eller pumpskyddsolja i varje inloppsanslutning.
6. Ställ brytaren Prime/Spray i läget "Spray".
7. Vrid tryckreglaget (9) till läget "Low Spray".
8. Håll en trasa över sprutslangens utloppsanslutning (18).
9. Sätt på apparaten i 5 sekunder genom att trycka in På/Av-knappens (14) "I"-del. Stäng därefter av apparaten genom att ställa På/Av-knappen (14) på "0".
10. Ställ brytaren Prime/Spray (19) i läget "Prime".
11. Sätt åter insugningsslangen (11) på insugningsslangens inloppsanslutning (15) och dra åt skruven på metallslangklämman för insugningsslangens inloppsanslutning (16) med hjälp av en platt skruvmejsel.
12. Placera returslangen (10) på returslangens inloppsanslutning (20) och dra åt skruven på metallslangklämman för returslangens inloppsanslutning (21) med hjälp av en platt skruvmejsel.
13. Torka av stänkskyddet med en ren, torr trasa.
14. Lagra sprutapparaturen och dess tillbehör på en ren, torr plats som inte är tillgänglig för barn.

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen uppfyller relevanta europeiska bestämmelser. Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

⚠ SE UPP! Nätkabeln för denna apparat har en jordledare och en jordad kontakt. Kontakten måste anslutas till ett lämpligt eluttag som är installerat och jordat enligt lokala bestämmelser och förordningar.

⚠️ VARNING! Kontrollera spänningen! Spänningen måste stämma överens med uppgifterna på typskylten!

Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Skadad elanslutningsledning

På elektriska anslutningsledningar uppstår ofta isolationsskador.

Orsaker till detta kan vara:

• tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen
• Snittställen genom att anslutningsledningen körts över
• Isolationsskador genom ryck ur vägguttaget
• Sprickor genom isolationens åldring

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga. Kontrollera regelbundet de elektriska anslutningsledningarna beträffande skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen. Elektriska anslutningsledningar måste motsvara relevanta europeiska bestämmelser. Använd endast anslutningsledningar som är märkta med "H05VV-F". Reservledningar får bara dras av en elektriker. I tveksamma fall rådfråga vår Hotline vars nummer du hittar nedtill på sidan.

Växelströmsmotor

• Nätspänningen måste vara 220–240 V\~.
• Förlängningsledningar upp till 25 m måste ha ett tvärsnitt på 1,5 mm ^2 .

Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.

Uppge följande information om du har frågor:

- Motorns strömtyp

- Märkskyltens uppgifter

16. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (ElektroGc)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.
• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!
• Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.
• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:

- Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinningsenheter)

- Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.

- Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.

- Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

- Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.

- Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

1. Felsökning

Problem Möjliga orsaker Åtgärd
Sprutapparaturen startar inte.	Sprutapparaturen är inte ansluten.	Anslut sprutapparaturen.
	Det kommer ingen ström från eluttaget.	Kontrollera nätspänningen noga.
	Förlängningskabeln är skadad eller dess kapacitet är för låg.	Byt ut förlängningskabeln eller ersätt den med en kabel med lämplig spänning.
	Sprutapparaturen har stängts av under tryck.	Motorn kopplas till och från under sprutningen för att reglera trycket. Det är ett normalt förlopp.
Det kommer inget eller bara lite sprut-material.	Sprutmunstycket (5) är igensatt.	Rengör sprutmunstycket (5) med hjälp av en rengöringsnål.
	Insugningsslangen (11) är igensatt.	Rengör insugningsslangen (11).
	Tryckreglaget (9) har ställts in för lågt.	Ställ in tryckreglaget (9) högre genom att vrida hjulet medurs.
	Insugningsslangen (11) sitter inte fast nog.	Justera insugningsslangen (11) på insugningsslangens inloppsanslutning (15) och fixera skruven på metallslangklämman för insugningsslangens inloppsanslutning (16) med hjälp av en platt skruvmejsel.
	Insugningsslangens nätfilter (13) är igensatt.	Rengör det eller byt ut det. Använd en rengöringslösning som är lämplig för materialet.
Sprutmunstycket är inte tätt.	Muttern på munstycksskyddet (4) är lös.	Dra åt muttern på munstycksskyddet (4).
	Sprutmunstycket (5) har inte monterats ihop rätt.	Ta isär munstycket och sätt ihop det rätt.
	Sprutmunstycket (5) är utslitet. Byt ut	sprutmunstycket (5).
Sprutmaterial läcker ut.	Munstycksskyddet (4) sitter löst. Skruva fast munstycksskyddet (4).
	Sprutmunstycket (5) är utslitet. Byt ut	sprutmunstycket (5).
	Tätningen i munstycksskyddet (4) är utsliten.	Byt ut tätningen (28).
	Sprutmaterial samlas i sprutmun-stycket (5) och i munstycksskyddet (4).	Rengör sprutmunstycket (5) munstycksskyddet (4) och använd en rengöringslösning lämplig för materialet.
Finfördelningen är för grov.	Mängden material är för omfångs-rik.	Ställ in tryckreglaget (9) lägre.
	Sprutmunstycket (5) och mun-stycksskyddet (4) är igensatta.	Rengör dem.
	Insugningsslangens nätfilter (12) är igensatt.	Rengör det eller byt ut det.
Färgen flyter ut eller det bildas nässor.	För mycket material har applicerats.	Korrigera tryckreglagets (9) inställning eller rör sprutpistolen (6) snabbare.
För mycket färg-dimma.	Avståndet från pistolen till sprutobjekt är för stort.	Minska avståndet.
	För mycket material har applicerats.	Ställ in tryckreglaget (9) lägre.
Färgbilden är mycket tunn och fläckig.	Sprutpistolen (6) rörs för snabbt.	Anpassa tryckreglagets (9) inställning eller rör sprut-pistolen (6) långsammare.
Färg sprutas ut droppvis.	Luftblåsor i returslangen (10). Utför stegen för "Förberedelse av pumpen".
Insugningsslangen (11) suger vid rengöring inte in vatten.	Tryck saknas.	Använd rengöringslösning som är lämpligt för materialet, utför stegen för "Förberedelse av pum-pen".
Det bildas ränder i färgbilden.	Tryckreglaget (9) har ställts in för lågt.	Ställ in tryckreglaget (9) högre.
	Nätfiltergreppet (26), sprutmun-stycket (5) eller insugningsslang-ens nätfilter (13) är igensatta.	Rengör nätfiltergreppet (26), sprutmunstycket (5) och insugningsslangens nätfilter (13).
	Insugningsslangen (11) sitter inte rätt på insugningsslangens inlopp-sanslutning (15).	Justera insugningsslangen (11) på insugningsslang-ens inloppsanslutning (15) och fixera skruven på metallslangklämman för insugningsslangens inlopp-sanslutning (16) med hjälp av en platt skruvmejsel.
	Sprutmunstycket (5) är utslitet.	Byt ut sprutmunstycket (5).
	Färgen är för tjock.	Förtunna färgen enligt tillverkarens anvisningar.

Defekt elektrisk tilslutningsledning

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu FI
