Tuotetyyppi	Ilmattomaruiskupistooli
Merkki	Scheppach
Malli	ACS3000
Virransyöttö	220-240 V ~ 50 Hz
Tehonkulutus	650-750 W
Nimellisvirta	2,8-3,3 A
Suurin käyttöpaine	3000 PSI / 207 bar
Säädettävä käyttöpaine	0-3000 PSI / 0-207 bar
Tuotteen virtausnopeus	1,1 L/min
Suuttimen tyyppi	517
Ruiskutusletkun pituus	7,6 m
Äänenpainetaso (LpA)	91 dB
Äänitehotaso (LWA)	97 dB
Tärinäarvo	0,715 m/s²
Suojausluokka	IP23
Suojausluokka	I
Käyttölämpötila	5-40 °C
Käyttökosteus	30-50 %
Ruiskutusletkun liitäntä	1/4-18 NPSM
Käyttötarkoitus	Yksityiskäyttö (tee-se-itse, remontointi)
Toimitussisältö	Pistooli, 7,6 m letku, imuletku, paluuletku, 19 mm avain, puhdistusharja, varaosatiiviste, käyttöohje
Huolto	Välitön puhdistus käytön jälkeen, huuhtelu vedellä tai sopivalla liuottimella, suodattimien tarkistus
Turvallisuus	Pysäytys ja paineenpoisto ennen huoltoa; käytä henkilösuojaimia (suojalasit, käsineet, hengityssuojain); älä suuntaa suihkua henkilöihin

Usein kysytyt kysymykset - ACS3000 SCHEPPACH

Miten pumppu valmistellaan ennen ensimmäistä käyttöä?

Aseta Prime/Spray-kytkin Prime-asentoon, paineensäätimen asentoon Prime/Clean, käytä laitetta noin 60 sekuntia, kunnes maali virtaa tasaisesti paluuletkusta. Aseta sitten kytkin Spray-asentoon ja odota automaattista pysäytystä.

Mitä tehdä, jos laite ei ruiskuta maalia?

Tarkista, ettei suutin ole tukossa, imuletku on upotettu hyvin ja imuletkun verkkosuodatin on puhdas. Säädä paineensäädin tarvittaessa suuremmalle arvolle.

Miten laite puhdistetaan käytön jälkeen?

Aseta paineensäädin Prime/Clean-asentoon, kytkin Prime-asentoon, kierrätä sopivaa puhdistusliuosta (vesi vesiohenteisille maaleille, liuotin öljypohjaisille maaleille). Siirrä sitten Spray-asentoon ja ruiskuta tyhjään ämpäriin, kunnes neste on kirkasta.

Minkälaisia maaleja voin käyttää ACS3000:n kanssa?

Voit käyttää vesiohenteisia ja öljypohjaisia maaleja, pohjamaaleja, lakkoja, öljyjä ja maalinpoistoaineita. Vältä hankaavia maaleja, silikaattimaaleja ja palavia aineita.

Miten laitteen paine poistetaan turvallisesti?

Lukitse liipaisin, aseta kytkin Prime-asentoon, pysäytä laite, käännä paineensäädin Prime/Clean-asentoon, vapauta liipaisin ja vedä siitä lyhyesti paineen poistamiseksi. Lukitse sitten liipaisin uudelleen.

Mitä tehdä, jos ruiskutussuutin tukkeutuu?

Noudata paineenpoistomenettelyä, irrota sitten suutin ja puhdista se puhdistusneulalla tai harjalla. Voit myös liottaa sitä sopivassa puhdistusliuoksessa.

Miten ruiskutuspaine säädetään?

Käännä paineensäädintä myötäpäivään paineen lisäämiseksi, vastapäivään vähentämiseksi. Testaa jäteromun päällä saadaksesi tasaisen suihkun ilman liiallista sumua.

Voinko käyttää jatkojohtoa?

Kyllä, mutta sen poikkileikkauksen on oltava vähintään 1,5 mm² enintään 25 m pituudelle. Käytä vain ulkokäyttöön soveltuvia jatkojohtoja, joissa on maadoituspistoke.

Miten laite säilytetään pitkän ajan?

Puhdista laite huolellisesti, irrota letkut, kaada 30 ml öljyä imuliitäntöihin, käytä pumppua Spray-asennossa 5 sekuntia, ja säilytä kuivassa, pimeässä ja jäätymättömässä paikassa poissa lasten ulottuvilta.

Mitä suojavarusteita minun tulee käyttää?

Käytä aina suojalaseja, kuulosuojaimia, pölysuojainta (tai hengityssuojainta tuotteen mukaan), sopivia käsineitä ja peittäviä vaatteita maalin kosketuksen välttämiseksi.

KÄYTTÖOHJE ACS3000 SCHEPPACH

Valitseb allaneelamis- ja lämbumisoht!

Symbolien selitykset

Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyn tarvittavia toimenpiteitä.

	Varoitus! Jos ohjeet laiminlyödään, seurauksena voi olla hengenvaara, loukkaantumisvaara tai työkalun vioittuminen.
	Lue käyttöohje vähentääksesi loukkaantumisriskiä.
	Käytä suojalaseja.
	Käytä kuulosuojaimia.
	Käytä hengityssuojainta.
	Varoitus! Kytke laite pois päältä ja vedä virtapistoke irti pistorasiasta ennen kuin asennat, puhdistat, huollat, varustelet, varastoit tai kuljetat laitetta.
△HUOMIO!	Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä.
△VARO!	Jos näitä ohjeita ei noudateta, seurauksena voi olla lievä - keskivakava loukkaantuminen.
△VAROITUS!	Jos näitä ohjeita ei noudateta, seurauksena voi olla kuolema tai vakavia loukkaantumisia.
CE	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
ΔΔΔ	Tuote on sovellettavien Serbian ohjeiden mukainen.

Sisällysluettelo:

Sivu:

1. Johdanto 287
2. Laitteen kuvaus (kuva 1-3) 287
3. Toimituksen sisältö 287
4. Määräystenmukainen käyttö 288
5. Sähkölaitteiden yleiset turvallisuusohjeet 288
6. Ilmattoman maaliruiskun turvallisuusohjeet....290
7. Jäännösriskit....291
8. Materiaalien ja maalien valinta....291
9. Asennus 292
10. Ennen käyttöönottoa....292
11. Käyttö....293
12. Puhdistus ja huolto 294
13. Tekniset tiedot....296
14. Varastointi ja kuljetus....296
15. Sähköliitäntä 297
16. Hävittäminen ja kierrätys....297
17. Ohjeet häiriöiden poistoon....298
18. Vaatimustenmukaisuusvakuutus 415

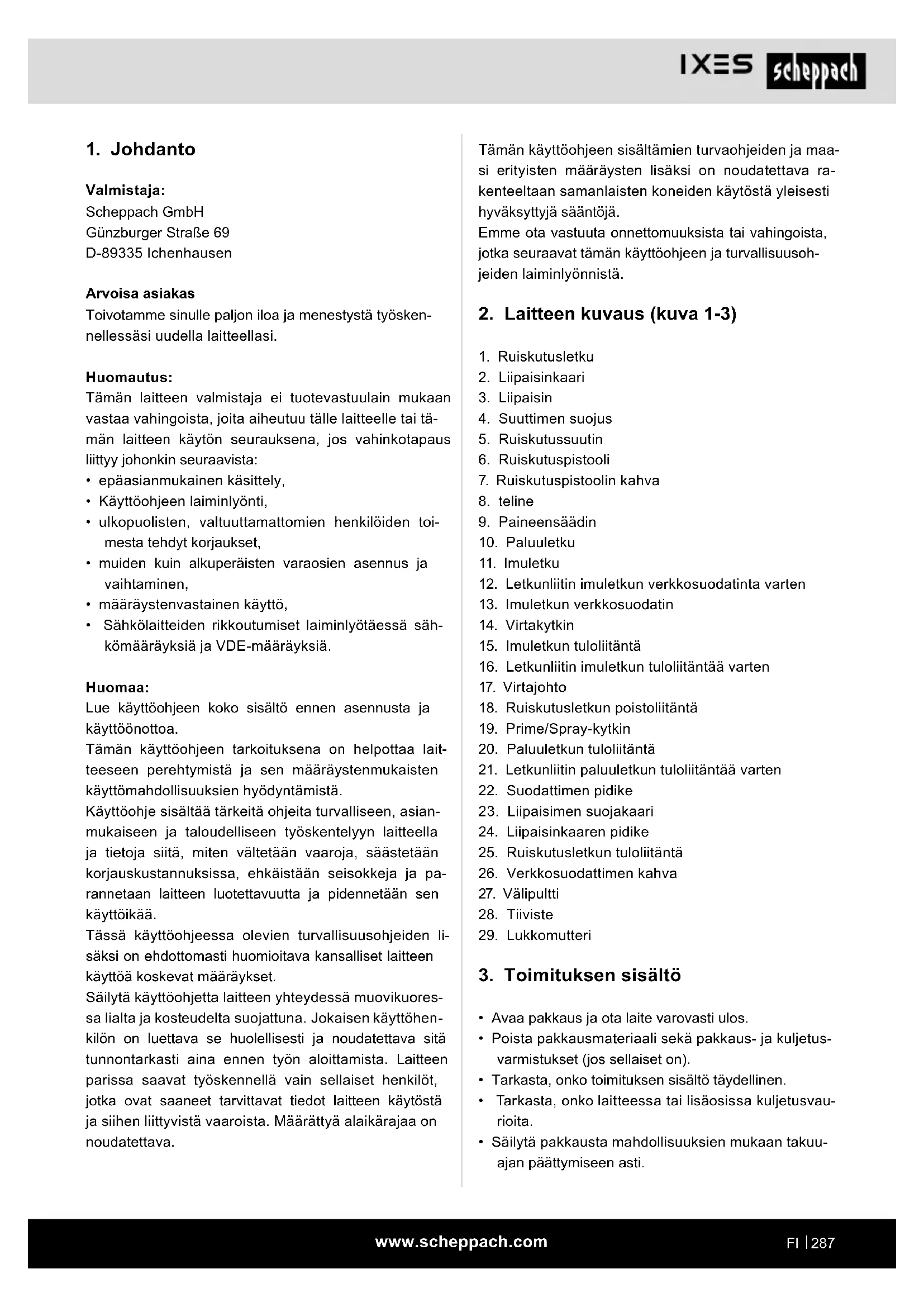

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
- Käyttöohjeen laiminlyönti,
- ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
- muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,
- määräystenvastainen käyttö,
- Sähkölaitteiden rikkoutumiset laiminlyötäessä sähkömääräyksiä ja VDE-määräyksiä.

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuores- sa lialta ja kosteudelta suojattuna. Jokaisen käyttöhen- kilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista. Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samanlaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuva 1-3)

1. Ruiskutusletku
2. Liipaisinkaari
3. Liipaisin
4. Suuttimen suojus
5. Ruiskutussuutin
6. Ruiskutuspistooli
7. Ruiskutuspistoolin kahva
8. teline
9. Paineensäädin
10. Paluuletku
11. Imuletku
12. Letkunliitin imuletkun verkkosuodatinta varten
13. Imuletkun verkkosuodatin
14. Virtakytkin
15. Imuletkun tuloliitäntä
16. Letkunliitin imuletkun tuloliitäntää varten
17. Virtajohto
18. Ruiskutusletkun poistoliitäntä
19. Prime/Spray-kytkin
20. Paluuletkun tuloliitäntä
21. Letkunliitin paluuletkun tuloliitäntää varten
22. Suodattimen pidike
23. Liipaisimen suojakaari
24. Liipaisinkaaren pidike
25. Ruiskutusletkun tuloliitäntä
26. Verkkosuodattimen kahva
27. Välipultti
28. Tiiviste
29. Lukkomutteri

3. Toimituksen sisältö

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

△ HUOMIO! Laite ja pakkausmateriaali eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

1 ilmaton maaliruisku
1 ruiskutusletku 7,6 m
1 ruiskutuspistooli
1 imuletku
1 paluuletku
1 19 cm:n kiintoavain
1 puhdistusharja
1 varatiiviste
1 käyttöohje
1 takuukortti

4. Määräystenmukainen käyttö

Ilmaton maaliruisku sopii keskisuuriin ja suuriin kun- nostustöihin kotona ja puutarhassa. Se on suunniteltu siten, että maali voidaan imeä maalipurkista ja levittää lyhyessä ajassa suurille pinnoille. Tällaisia pintoja ovat aidat, pergolat, puutarhavajat, puujulkisivut, paviljon- git, autotallin ovet, ristikot ja seinät. Laite on tarkoitettu vain yksityiseen käyttöön. Luvussa 8 on lisätietoja sii- tä, mitä materiaaleja laitteen kanssa voidaan käyttää.

Lue tämä käyttöohje ja perehdy sen sisältöön ennen laitteen käyttämistä.

Tämä käyttöohje on luovutettava laitteen mukana, kun se annetaan toisen henkilön käyttöön.

Laitetta saa käyttää vain sen käyttötarkoituksen mu- kaisesti. Kaikki muunlainen käyttö katsotaan mää- räystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Jos koneeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.

Huomaa, että laitetta ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos tätä laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Sähkölaitteiden yleiset turvallisuusohjeet

⚠️ VAROITUS! Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa.

Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) ja akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1 Työpaikan turvallisuus

a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalu- eilla voi aiheuttaa onnettomuuksia.
b) Älä työskentele sähkötyökalulla räjähdys-vaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt loitolla sähkötyökalusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyökalun hallinnan.

2 Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyöka-lujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.
b) Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.
c) Pidä sähkötyökalusi loitolla sateesta tai kosteudesta. Veden pääsy sähkölaitteeseen lisää sähköiskun vaaraa.
d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämällä johdosta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.
e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3 Ihmisten turvallisuus

a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.

b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.

c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.

d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.

e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.

f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaatteesi loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.

g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.

h) Älä tuudittaudu katteettomaan turvallisuudentunteeseen äläkä poikkea sähkötyökalujenturvamääräyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.

4 Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.

b) Älä käytä sähkötyökalua, jonka kytkin on viallinen. Sähkötyökalu, jota ei voi kytkeä asianmukaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.

c) Vedä pistoke irti pistorasiasta ja/tai poista irrotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.

d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.

e) Hoida sähkötyökaluja ja lisävarusteita huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuuksien taustalla on sähkötyökalujen huono huolto.

f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.

g) Käytä sähkötyökalua, lisävarusteita ja käytettävää työkalua jne. näiden ohjeiden mukaisella tavalla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.

h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

5 Huolto

a. Korjauta sähkötyökalu vain pätevällä ammat- tihenkilöllä ja käyttäen vain alkuperäisiä va- raosia. Näin varmistetaan sähkötyökalun pysymi- nen turvallisena.

△ HUOMIO! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä ja laitteen valmistajan kanssa ennen kuin alkavat käyttää konetta.

6. Ilmattoman maaliruiskun turvalli-suusohjeet

⚠️ VAROITUS! Vähennä tulipalovaaraa.

• Laitetta saa käyttää vain ei-räjähdysvaarallisissa ympäristöissä.
• Ilmatonta maaliruiskua ei saa käyttää sellaisten palavien maalien ja liuottimien levittämiseen, joiden leimahduspiste on alle 21°C:ssa. Leimahduspiste on lämpötila, jossa aine voi muodostaa syttymiseen riittävän määrän höyryjä.
• Varmista, että kaikki säiliöt ja keräysjärjestelmät on maadoitettu staattisen sähkön purkauksen välttämiseksi.
• Liitä ne maadoitettuun pistorasiaan ja käytä maadoitettua jatkojohtoa. Älä käytä 3-piikkisen liittimen 2-piikkiseksi muuttavaa adapteria.
• Älä käytä halogenoituja hiilivetyjä sisältäviä maaleja tai liuotinaineita. Käyttöohjeessa on esimerkkejä näistä materiaalityypeistä.
• Varmista, että ruiskutusalue on hyvin tuuletettu ja että raikkaan ilman syöttö on riittävä.
• Älä tupakoi ruiskutusalueella.
• Älä käytä ruiskutusalueella valokatkaisimia äläkä käytä moottoreita tai muita sellaisia tuotteita, jotka voivat aiheuttaa kipinöitä.
• Pidä alue puhtaana ja poista maali- tai puhdistusainesäiliöt, pyyhkeet ja muut herkästi syttyvät materiaalit.
• Ruiskutettavien maalien ja puhdistusaineiden ominaisuudet on tunnettava. Lue materiaalien käyttöturvallisuustiedotteet (MSDS) ja maali- ja puhdistusainesäiliöiden etiketit. Noudata maalin tai puhdistusaineen valmistajan laatimia käsittelyä, varastointia, kuljetusta ja hävittämistä koskevien turvallisuusohjeita.
• Palosammuttimien on oltava paikoillaan ja toimintakuntoisia.
• Kun työskennellään sisätiloissa:
  – Varmista, että laitteen alueelle ei muodostu liuotinainepitoisia höyryjä.
  – Sijoita laite ruiskutettavasta kohteesta poispäin olevalle puolelle.

- Ylläpidä 5 m vähimmäisetäisyyttä laitteen ja ruiskutuspistoolin välillä.

- Kun työskennellään ulkona:

- Varmista, että liuotinainepitoisia höyryjä ei kulkeudu laitteen suuntaan. Huomioi tällöin tuulen suunta. - Aseta laite siten, että liuotinainepitoisia höyryjä ei pääse laitteen luokse eikä kerry sinne.

- Ylläpidä 5 m vähimmäisetäisyyttä laitteen ja ruiskutuspistoolin välillä.

⚠️ VARIOITUS! Pienennä ihovammojen riskiä.

• Älä suuntaa pistoolia itseäsi tai muita ihmisiä tai eläimiä kohti.
• Pidä kädet ja muut ruumiinjäsenet loitolla ulostuloaukosta. Älä yritä sulkea esim. vuotokohtia peittämällä niitä millään ruumiinjäsenellä.
• Käytä aina suuttimen suojusta. Älä ruiskuta ilman että suuttimen suojus on paikallaan.
• Käytä vain valmistajan määrittämiä suuttimen kärkiä.
• Ole erityisen varovainen puhdistaessasi ja vaihtaessasi suuttimen kärkiä. Jos suuttimen kärki tukkeutuu ruiskuttamisen aikana, noudata valmistajan antamia ohjeita laitteen kytkemiseksi pois päältä ja paineen purkamiseksi ennen kuin poistat suuttimen kärjen puhdistamista varten.
• Älä jätä laitetta ilman valvontaa sen ollessa liitettynä sähköverkkoon tai kun siinä on painetta. Jos laitetta ei käytetä, kytke se pois päältä ja pura paine valmistajan ohjeiden mukaisesti.
• Myrkyllisiä aineita voi tunkeutua korkeapaineisen suihkun mukana ihon alle ja aiheuttaa vakavia vammoja. Hakeudu sellaisessa tapauksessa viipymättä lääkärin hoitoon.
• Tarkasta letkut ja osat vaurioiden varalta. Vaihda vioittuneet letkut tai osat.
• Tämä järjestelmä voi muodostaa 207 baarin paineen. Käytä vain valmistajan hyväksymiä osia ja lisävarusteita, jotka kestävät vähintään 228 baarin paineen.
• Aseta liipaisimen varmistin päälle aina, kun et ruiskuta. Varmista, liipaisimen varmistin toimii asianmukaisesti.
• Varmista, että kaikki liitokset ovat lujasti kiinni ennen kuin alat työskennellä laitteella.
• Käyttäjän on tiedettävä, miten laite kytketään pois päältä ja miten paine voidaan purkaa nopeasti. Perehdy käyttöelementteihin huolellisesti.

⚠️ VAROITUS! Vähennä loukkaantumisriskiä.

• Käytä aina sopivia suojakäsineitä, silmäsuojaimia ja hengityksensuojalaitetta tai hengityksensuojanaa-maria.
• Laitetta ei saa käyttää lasten lähellä eikä lasten lähellä saa levittää maalia. Pidä lapset aina loitolla laitteesta.
• Vältä epänormaaleja kehon asentoja äläkä asetu epävakaalle pinnalle. Varmista, että seisot tukevasti ja säilytät aina tasapainon.
• Ole tarkkaavainen sen suhteen, mitä teet.
• Älä käytä laitetta, jos olet väsynyt tai jos olet huu-maavien aineiden tai alkoholin vaikutuksen alaisena.
• Älä taita letkua äläkä taivuta sitä liikaa.
• Älä altista letkua sellaisille lämpötiloille tai paineille, jotka ylittävät valmistajan määrittämät raja-arvot.
• Älä käytä vahvistusosaa laitteen vetämiseen tai nos-tamiseen.
• Ilmaletkun suurin nimellispaine on 228 baaria, normaali käyttöpaine on 207 baaria.
• Huomioi ruiskutettavan materiaalin aiheuttamat vaarat ja lue säiliössä olevat merkinnät tai ruiskutettavan materiaalin valmistajan antamat tiedot, mukaan lukien henkilökohtaisen suojavarustuksen käyttöä koskevat määräykset.
• Älä ruiskuta materiaaleja, joiden aiheuttamaa vaaraa et osaa arvioida.
• Laitteen pinnat voivat muuttua käytön aikana erittäin kuumiksi. Älä koske kuumiin laitteen pintoihin välttääksesi vakavia palovammoja. Odota, kunnes laite on jäähtynyt täydellisesti.
• Paineinen laite voi käynnistyä ilman ennakkova-roitusta. Noudata tässä ohjekirjassa olevia pai- neenalennuksen toimintaohjeita ennen kuin tarkastat, kuljetat tai huollat laitetta. Irrota virtapistoke pistorasiasta!
• Lue varoitukset ja ota selvää käytettävien nesteiden erityisistä vaaroista.
• Säilytä vaarallisia nesteitä hyväksytyissä säiliöissä ja hävitä ne voimassa olevien direktiivien mukaisesti.

△ VAROITUS! Laitteen vääränlaisen käsittelyn aiheuttama vaara

• Älä käytä sähköstaattisia laitteita sumuttamiseen ja ruiskuttamiseen. Se voi altistaa käyttäjän erittäin suureen vaaraan.

• Älä ylitä suurinta käyttöpainetta tai maksimilämpötilaa alhaisimman nimellisarvon omaavissa järjestelmäkomponenteissa. Lue tekniset tiedot kaikissa laitteiden käyttöohjeissa.

• Käytä nesteitä ja liuotinaineita, jotka ovat yhteensopivia laitteesi kanssa.

• Lue valmistajan antamat nesteiden ja liuotinaineiden varoitukset. Yksityiskohtaiset tiedot materiaaleista ovat käyttöturvallisuustiedotteessa (MSDS), jonka saa jälleenmyyjältä.
• Tarkasta laite päivittäin. Korjaa kuluneet tai vioittuneet osat heti tai vaihda ne valmistajalta saataviin varaosiin.
• Älä muuta tai muuntele laitetta millään tavalla.
• Käytä laitetta vain sille määriteltyyn käyttötarkoitukseen. Jos tarvitset tähän liittyviä tietoja, ota yhteyttä jälleenmyyjään.
• Älä linjaa letkuja ja johtoja kulkemaan sellaisissa paikoissa, joissa on liikennettä, teräviä reunoja, liik- kuvia osia ja kuumia pintoja.
• Älä taita letkuja äläkä taivuta niitä liikaa. Älä vedä laitetta letkusta.
• Huomioi kaikki voimassa olevat turvallisuusmääräykset.
• Pidä lapset ja eläimet loitolla työalueesta.
• Älä käytä laitetta, jos olet väsynyt tai jos olet huu-maavien aineiden tai alkoholin vaikutuksen alaisena.

7. Jäännösriskit

Tämän laitteen käyttöön liittyy lisäksi jäännösriskejä, joita ei ole ehkä mainittu turvallisuusohjeissa. Nämä riskit liittyvät esimerkiksi väärinkäyttöön tai pitkäaikai- seen käyttöön.

Myös asianmukaisia turvallisuusmääräyksiä noudatettaessa ja kaikkia turvalaitteita käytettäessä on edelleen tiettyjä jäännösriskejä.

Ne luetellaan seuraavassa:

• Pyöriviin/liikkuviin osiin koskemisesta aiheutuvat loukkaantumiset
• Osien, terien tai lisävarusteiden vaihtamiseen liittyvät loukkaantumiset
• Laitteen pitkäaikaisesta käytöstä aiheutuvat loukkaantumiset. Pidä säännöllisiä taukoja, kun laitetta käytetään pitkään.
  • Kuulon vaarantuminen
• Maalien hengittämisestä aiheutuva vaara terveydelle laitetta käytettäessä

8. Materiaalien ja maalien valinta

△ HUOMIO! Älä käytä strukturoituja seinämaaleja tai -pinnoitteita, koska muuten ruiskutuspistoolin suutin voi tukkeutua ja ilmattoman maaliruiskun rakenneosat voivat vahingoittua.

8.1 Käytettävissä olevat materiaalit ja maalit

Monia materiaaleja ja maaleja voidaan ruiskuttaa, joitain kuitenkaan ei voi. Katso tähän liittyvät valmistajan suositukset.

Seuraavat materiaalit ja maalit ovat sallittuja:

• Vesipohjaiset maalit
- Puunsuoja-aineet
- Öljypohjaiset maalit
- Pohjusteet
- Emalimaalit
- Tartuntamaalit
- Lakka
• Öljyt
- Etsausaineet

8.2 Materiaalit ja maalit, joita ei voi käyttää

Seuraavien materiaalien ja maalien käyttäminen aiheuttaa ennenaikaista kulumista ja tukkeutumisen. Tämä johtaa takuun raukeamiseen.

a. VärMaaliMaalit ja lakat, jotka sisältävät hiovia ainesosia, kuten esim.:

- Emulsio-/dispersiomaalit ulkomaalaukseen

b. Silikaattimaalit

c. Palavat materiaalit

Lue käyttöohje huolellisesti läpi ennen ilmattoman maaliruiskun käyttöä. Näin yllät parhaisiin tuloksiin.

9. Asennus

Tarvittava työkalu kaikkia asennus- / säätövaiheita varten:

• 19 mm:n kiintoavain

△ HUOMIO! Varmista, että laitteen virtapistoke on vedetty irti pistorasiasta ennen seuraavien toimenpiteiden suorittamista.

9.1 Ruiskutusletkun asettaminen (kuvat 2+3)

• Poista suojakorkit (A) ruiskutusletkun (1) molemmista päistä ja poista suojakorkki (B) ruiskutusletkun poistoliitännästä (18) (kuva 2).
• Kierrä ruiskutusletkun kierre (1) ruiskutusletkun poistoliitäntään (18) ja kiinnitä se 19 mm:n kiintoa- vaimella. Älä kiristä liian tiukalle (kuva 2).
• Kierrä ruiskutusletkun (1) toisessa päässä oleva kierre ruiskutuspistooliin (6) ja kiinnitä se 19 mm:n kiintoavaimella. Älä kiristä liian tiukalle (kuva 3).

9.2 Imuletkun (11) ja paluuletkun (10) asettaminen (kuva 4)

Imuletku (11) ja paluuletku (10) ovat esiasennettuina laitteessa.

Kun imuletku (11) tai paluuletku (10) vaihdetaan, on imuletkun verkkosuodattimen (12) letkunliittimessä, imuletkun tuloliitännässä (16) ja paluuletkun tuloliitännässä (21) olevat ruuvit löysättävä tasapäisellä ruuvimeisselillä (ei sisälly toimitukseen) ja letku otettava pois (kuva 4).

Vaihda se uuteen letkuun (imuletku/paluuletku) ja asenna se käänneyssä järjestyksessä.

9.3 Ruiskutussuutin ja suuttimen suojus (kuvat 5–9)

Huomautus: Ruiskutuspistooli (6) on valmiiksi asennettuna. Jos ruiskutuspistooli (6) on purettu puhdistusta varten, noudata seuraavia vaiheita kootessasi sen uudelleen.

1. Aseta verkkosuodattimen kahva (26) ruiskutuspistoolin kahvaan (7) ja kohdista ruiskutuspistoolin kahva ruiskutuspistoolin yläosassa (kuva 5).
2. Pidä kiinni ruiskutuspistoolin (6) yläosasta ja kiinnitä ruiskutuspistoolin kahva 21 mm:n kiintoavaimella (ei sisälly toimitukseen) (kuva 6).
3. Liipaisinkaari (2) kiinnitetään ruiskutuspistoolin kahvan (7) alapäässä olevaan ruiskutusletkun tu- loliitäntään (25) käyttäen 19 mm:n kiintoavainta. Liipaisinkaaren pidike (24) on kiinnitetty liipaisin- kaaren yläpähän (kuva 6).
4. Varmista, että pieni välipultti (27) ja tiiviste (28) on asetettu suuttimen suojukseen (4) (kuva 7).
5. Aseta ruiskutussuutin (5) suuttimen suojukseen (4) ja kiinnitä se ruiskutuspistooliin (6). Varmista, että ruiskutussuutin (5) käännetään ruiskutusasentoon siten, että ruisku osoittaa eteenpäin, ja kiristä lukkomutteri (29) 26 mm:n kiintoavaimella (ei sisälly toimitukseen) (kuvat 8+9).

⚠️ HUOMIO! Älä ruiskuta ennen kuin ruiskutussuutin (5) ja suuttimen suojus (4) on asennettu.

Käytä liipaisinta (3) vasta sitten, kun ruiskutussuutin (5) on oikeassa ruiskutusasennossa. Varmista liipaisin (3) aina ennen ruiskutussuuttimen (5) poistamista, vaihtamista tai puhdistamista.

10. Ennen käyttöönottoa

Ennen kuin liität laitteen sähköverkkoon, varmista että tyyppikilvessä olevat tiedot vastaavat virtatietoja.

△ HUOMIO! Varmista aina, että kone on kytketty pois päältä ja irrotettu virransyötöstä ennen kuin alat sää-tää laitetta.

- Kaikkien suojusten ja turvalaitteiden on oltava asianmukaisesti asennettuina ennen laitteen päälle kytkemistä.

10.1 Ruiskutuspistoolin liipaisimen varmistaminen

△ HUOMIO! Ruiskutuspistoolin liipaisin (3) on varmistettava ennen ruiskutuslaitteen valmistelemista, jotta liipaisinta (3) ei voida painaa vahingossa. Varmista ruiskutuspistoolin liipaisin (3), kun sitä vaaditaan.

- Kun haluat varmistaa liipaisimen (3), käännä liipaisimen varmistusvipu (23) taakse (kuva 10).

- Kun haluat vapauttaa liipaisimen (3), käännä liipaisimen varmistusvipu (23) alas (kuva 11).

10.2 Paineenalennus

△ HUOMIO! Noudata paineenalennuksen toimintaohjeita aina, kun kytket laitteen jonkin syyn takia pois päältä. Paine voidaan purkaa ruiskutusletkusta (1) näiden toimenpiteiden avulla.

⚠️ VARO! Jos et suorita seuraavia vaiheita, seuraukse- na voi olla vakavia loukkaantumisia.

⚠ VARIOITUS! Älä koskaan suuntaa ruiskutuspistoolia (6) mitään ruumiinjäseniä kohti. Suorita paineenalen-nuksen vaiheet aina, kun sitä vaaditaan.

• Varmista ruiskutuspistoolin liipaisin (3) (kuva 10).

- Aseta Prime/Spray-kytkin (19) asentoon "Prime" (kuva 12).

- Kytke laite pois päältä painamalla päälle/pois-kytkimen (14) asentoon "0" (kuva 13).

- Käännä paineensäädin (9) asentoon "Prime/Clean" (kuva 14).

• Vapauta ruiskutuspistoolin liipaisin (3) (kuva 11).

- Vedä ruiskutuspistoolin liipaisinta (3) niin, että paine voi purkautua järjestelmästä kokonaan (kuva 15).

• Varmista ruiskutuspistoolin liipaisin (3) (kuva 10).

10.3 Pumpun valmisteleminen (kuva 16)

- Erota imuletku (11) paluuletkusta (10).

- Aseta imuletku (11) maalisäiliöön.

- Aseta paluuletku (10) puhtaaseen jätesäiliöön.

- Aseta Prime/Spray-kytkin (19) asentoon "Prime" (kuva 12).

- Käännä paineensäädin (9) asentoon "Prime/Clean". Varmista, että paineensäädin (9) on kohdistettu ylhäällä laitteen päällä olevaan merkkiin (kuva 14).

- Kytke laite päälle painamalla päälle/pois-kytkimen (14) asentoon "I" (kuva 13).

- Anna pumpun käydä noin 60 sekuntia, kunnes näet, että samanväristä maalia virtaa tasaisesti paluuletkusta jätesäiliöön.

- Aseta Prime/Spray-kytkin (19) asentoon "Spray" (kuva 17).

- Odota, kunnes ruiskutuslaite kytkeytyy lyhyen ajan kuluttua automaattisesti pois päältä. Jos ilmaton maaliruisku ei kytkeydy automaattisesti pois päältä, toista vaiheet 4–8.

- Aseta paluuletku (10) uudelleen maalisäiliöön ja kiinnitä paluuletku (10) ja imuletku (11) mukana toimitetuilla kiinnittimillä toisiinsa (kuva 18).

Suositus: Tällä sivulla kuvatut vaiheet kannattaa suo-rittaa veden kanssa. Näin voidaan kokeilla, miten ilma-ton maaliruisku toimii, ja varmistaa että laite on koottu oikein.

11. Käyttö

⚠️ VARO! Varmista ennen ruiskutustöiden aloittamista, että ruiskutuslaite on valmisteltu asianmukaisesti.

HUOMIO!

Asenna laite ehdottomasti täydellisesti ennen sen käyttöönottoa!

11.1 Ruiskuttaminen

- Varmista, että ruiskutussuutin (5) käännetään ruiskutusasentoon siten, että kärki osoittaa eteenpäin (kuva 19).

- Noudata "Paineenalennuksen ohjetta" (katso 10.2).

- Kytke laite päälle painamalla päälle/pois-kytkimen (14) asentoon "I" (kuva 13).

- Avaa liipaisimen suojakaari (23) (kuva 11).

- Käännä paineensäädintä (9) hitaasti myötäpäivään maksimiasentoon (kuva 20).

- Aseta Prime/Spray-kytkin (19) asentoon "Spray" (kuva 17).

- Asetu noin 30 cm päähän ruiskutettavasta pinnas-ta ja pidä tämä etäisyys (kuva 21).

- Käytä liipaisinta (3) aloittaaksesi ruiskuttamisen (kuva 15).

HUOMAUTUS: Moottori kytkeytyy ruiskut kana päälle ja pois paineen säätelemiseksi. Tämä on normaali toimenpide.

⚠ TÄRKEÄÄ! Suorita "paineenalennuksen" vaiheet aina ruiskutustyön päätyttyä (katso 10.2).

⚠ TÄRKEÄÄ! Jos ilmattomalla maaliruiskulla tehtävä maalaustyö ei ole vielä päättynyt ja halutaan pitää lyhyt tauko (30–60 minuuttia), pumppuun ei saa jättää yhtään maalia. Noudata puhdistusohjetta (luku 12) estääksesi maalin kuivumisen pumppuun ja letkuun.

Kun haluat aloittaa työn uudelleen, aloita luvusta 9. Kun tarvittavat valmistelutyöt on tehty, suuntaa ruiskutuspistooli jätesankoon ja odota 30 sekuntia, kunnes jäljellä oleva puhdistusaineliuos on valunut ulos järjestelmästä. Sen jälkeen voit jatkaa ruiskutustyötä.

⚠ TÄRKEÄÄ! Mineraalitärpättiä ei saa koskaan sekoittaa veteen puhdistamisen aikana.

11.2 Ruiskutusasetusten testaaminen (kuvat 22–24)

Huomautus: Varmista, että "ruiskutuksen" vaiheita (11.1) noudatetaan ennen kuin ilmattoman maaliruiskun ruiskutusasetuksia kokeillaan.

11.2.1 Paineen säätö (kuva 22)

• Aseta paineensäädin (9) keskisuureen korkeapaineeseen. Testaa painasetus sen jälkeen materiaalin hylkykappaleeseen (kuva 22).
• Säädä paineensäädintä (9) niin kauan, kunnes saavutat sileän ja tasaisen tuloksen.

11.2.2 Liikkeen nopeus (kuva 23)

Ruiskuta kokeilemalla materiaalin hylkykappaleen aluetta ja määritä tarvittava liikkeen nopeus kyseistä paineasetusta varten (kuva 23).

• Keskisuurella paineella tarvitaan hitaampia liikkeitä.
• Korkeammalla paineella tarvitaan nopeampia liikkeitä.

11.2.3 Ruiskutussuuttimen suuntaaminen

• Noudata "paineenalennuksen" vaiheita (10.2).
• Löysää lukkomutteri (29) (kuva 24).
• Käännä suuttimen suojusta (4) sovittaaksesi sen haluttua ruiskutusjälkeä vastaavaan asentoon (kuva 24).
• Ruiskutussuutin ylhäällä: vaakasuuntainen suuntaus
  • Ruiskutussuutin sivulla: pystysuuntainen suuntaus

HUOMAUTUS! Suihkutuksen suunta riippuu halutusta työsuunnasta. Vaakasuuntaisella työsuunnalla suositellaan pystysuuntaista suihkutusta. Pystysuuntaisella työsuunnalla suositellaan vaakasuuntaista suihkutusta.

11.3 Ruiskutustekniikka (kuvat 25–28)

1. Älä ohjaa ruiskutuspistoolia (6) ranteella, vaan koko kädellä. Tällä tavalla ruiskutuspistooli (6) py-syy suorassa kulmassa käsiteltävään pintaan ja saadaan aikaan tasainen työn jälki (kuva 25).
2. Paina liipaisinta vasta sitten, kun olet aloittanut liikkeen. Vapauta liipaisin (3) ennen kuin lopetat liikkeen. Ruiskutuspistoolia (6) on liikutettava koko ajan, kun liipaisinta (3) painetaan ja kun se vapautetaan (kuva 26).
3. Pidä ruiskutuspistooli (6) suorassa kulmassa käsiteltävään pintaan, jotta työn jälki pysyy samanlaisena (kuva 27).
4. Limitä kaikki raidat noin 30%:sesti. Näin muodostuu tasainen pinnoite (kuva 28).

HUOMAUTUS!

• Älä ruiskuta ulkona tuulisella ilmalla, koska silloin työn jälki voi olla epätyydyttävä.
• Levitä uusi kerros vasta, kun edellinen on kokonaan valmis. Anna kerroksen kuivua kokonaan ennen kuin alat levittää toista kerrosta sen päälle.
• Vältä keskeytyksiä, koska se voi johtaa epätasai-seen työn jälkeen. Mieluiten tulisi aloittaa ruiskutettavan pinnan ulkopuolelta. Jos mahdollista, keskeytystä ei tulisi tehdä pinnan keskellä, vaan ruiskutusta pitäisi jatkaa vastakkaisen reunan yli.

12. Puhdistus ja huolto

△ HUOMIO! Kytke laite pois päältä aina ennen muutos-, huolto- tai hoitotöitä ja vedä virtapistoke irti pistorasiasta!

12.1 Puhdistusaineliuoksen valinta

Vesipohjaisille materiaaleille (esim. akryylimaalit):

- Käytä puhdistamiseen vain vettä.

△ HUOMIO! Jos vesipohjaisille maaleille käytetään liuotinainepitoista puhdistusainetta, syntyy uusi aine, jonka puhdistaminen on erittäin vaikeaa.

- Suosittelemme käyttämään puhdistamiseen 10–15 litraa vettä.

Öljypohjaisille materiaaleille (esim. emalimaalit, lakka):

• Käytä vain sopivaa puhdistusaineliuosta. Lue pinnoitemateriaalin etiketissä oleva puhdistusohje saadaksesi tietää, mitä puhdistusainetta tulee käyttää.

• Seuraavia liuotinainepitoisia puhdistustuotteita voidaan käyttää turvallisesti ilmattomassa ruiskutus-laitteessa: Mineraalitärpätti, maaliohenne

• HUOMAUTUS: Mineraalitärpättiä ei saa koskaan sekoittaa veteen puhdistamisen aikana.

• Suosittelemme käyttämään puhdistamisessa 1–2 litraa sopivaa puhdistusaineliuosta.

12.2 Laitteen puhdistus

⚠ TÄRKEÄÄ! Laite on puhdistettava heti käytön jälkeen. Näin estetään maalin kuivuminen pumppuun ja letkuun. Jos näitä puhdistusvaiheita ei noudateta, maaliruisku voi vahingoittua pysyvästi ja sille myönnetty takuu raukeaa automaattisesti.

• Käännä paineensäädin (9) asentoon "Prime/Clean"
• Aseta Prime/Spray-kytkin (19) asentoon "Prime" (kuva 12).
• Aseta imuletku (11) sopivaa puhdistusainetta sisältävään ämpäriin. Aseta paluuletku (10) sopivaan tyhjään ämpäriin (kuva 29).
• Kytke laite päälle painamalla päälle/pois-kytkimen (14) asentoon "I" (kuva 13). Tarkasta paluuletku (10) ja odota, kunnes puhdistusaineliuos valuu tasaisesti ulos.
• Aseta Prime/Spray-kytkin (19) asentoon "Spray" (kuva 17).
• Suuntaa ruiskutuspistooli (6) tyhjään ämpäriin. Paina sitten liipaisinta (3) ja pidä sitä painettuna, kunnes suurin osa maalista on poistunut ruiskutusletkusta (1) (kuva 30).
  • Varmista ruiskutuspistoolin liipaisin (3) (kuva 10).
• Kierrä ruiskutussuutinta (5) 180° puhdistussivulle (kuva 31).
• Vapauta ruiskutuspistoolin liipaisin (3) ja pidä liipaisinta (3) painettuna ruiskuttaaksesi puhdistusaineliuoksen järjestelmän läpi (kuva 11).

Ruiskuta niin kauan, kunnes ruiskutussuuttimes-ta (5) tulee ulos enää puhdistusaineliuosta. Lisää vielä enemmän puhdistusaineliuosta, jos maali ei ole poistunut kokonaan.

HUOMAUTUS: Jos puhdistusaineliuosta sisältä ämpäri muuttuu puhdistuksen aikana maalin samentamaksi, katso kappale "Imuletkun verkkosuodattimen puhdistus". Kun imuletkun verkkosuodatin (13) ja ruiskutusletku (1) on puhdistettu, kokoa osat uudelleen ja toista tässä osiossa kuvatut vaiheet 6–9.

• Aseta Prime/Spray-kytkin (19) asentoon "Prime" (kuva 14).
- Kytke laite pois päältä painamalla päälle/pois-kytkimen (14) asentoon "0" (kuva 13).

12.3 Imuletkun verkkosuodattimen puhdistus

TÄRKEÄÄ! Laite on puhdistettava heti käytön jälkeen.

Näin estetään maalin kuivuminen pumppuun ja letkuun. Jos näitä puhdistusvaiheita ei noudateta, maaliruisku voi vahingoittua pysyvästi ja sille myönnetty takuu raukeaa automaattisesti.

• Löysää imuletkun verkkosuodattimen (12) letkunliittimen ruuvi tasapäisellä ruuvimeisselillä (ei sisälly toimitukseen) (kuva 32).
• Vedä imuletkun verkkosuodatin (13) ulos ja huuhtele se sille sopivalla puhdistusaineliuoksella (kuva 32).

12.4 Ruiskutuspistoolin puhdistus

TÄRKEÄÄ! Laite on puhdistettava heti käytön jälkeen.

Näin estetään maalin kuivuminen pumppuun ja letkuun. Jos tässä kuvattuja vaiheita ei noudateta, maaliruisku voi vahingoittua pysyvästi ja sille myönnetty takuu raukeaa automaattisesti.

⚠️ HUOMIO! Varmista, että laite on kytketty pois päältä ja että paine on purettu.

• Poista ruiskutuspistooli (6) ruiskutusletkusta (1) löysäämällä mutteri 19 mm:n ruuvimeisselillä (eisisälly toimitukseen) (kuva 3 käännetyssä järjestyksessä).
• Poista suuttimen suojus (4) ja ruiskutussuutin (5) löysäämällä lukkomutteri. Kun suojalaite on pois-tettu, vedä ruiskutussuutin (5) ulos (kuva 33).

HUOMAUTUS! Pientä välipulttia (27) ja tiivistettä (28) käytetään ruiskutussuuttimen (5) sijoittamiseksi suut- timen suojukseen. Varmista, että osia ei häviä, kun suuttimen suojus (4) poistetaan (kuva 34). Kun tiiviste (28) ei ole enää tiivis tai kun se on huokoinen, vaihda se varatiivisteeseen (kuluu toimituksen sisältöön).

• Poista liipaisinkaari (2). Irrota se tätä varten liipaisinkaaren pidikkeestä (24) (kuva 7). Käytä 19 mm:n kiintoavainta ja poista alemmassa päässä oleva ruiskutusletkun tuloliitäntä (25) ja ruiskutuspistoolin kahva (7) (kuvat 35+36).
• Pidä kiinni ruiskutuspistoolin (2) yläosasta ja avaa kahva (7) asettamalla 21 mm:n kiintoavain kahvar (7) alaosassa olevaan uraan. Kierrä niin kauan vastapäivään, kunnes kahva (7) voidaan poistaa kokonaan (kuva 37). Vinkki: Työntimen tai ruuvi-penkin käyttäminen ruiskutuspistoolin (6) yläosan kiinnittämiseen helpottaa tätä vajhetta oleellisesti.

• Poista verkkosuodattimen kahva (26) ruiskutuspistoolin kahvasta (7) ja puhdista kaikki osat puhdistusaineliuoksessa (kuva 38).

• Verkkosuodattimen puhdistamiseksi tulee molemmat suojuksen päät ruuvata irti vastapäivään kiertämällä. Poista irti ruuvaamisen jälkeen yksi suojus ja vedä toinen suojus ja jousi ulos verkkosuodattimen hylsystä. Käytä puhdistusharjaa verkkosuodattimen sisäpuolen puhdistamiseen (kuva 39).
  HUOMAUTUS: Tarkasta verkkosuodattimen kunto puhdistamisen jälkeen. Jos verkkosuodatin on kuivuneen maalin tukkima, kulunut tai vääntynyt, se on vaihdettava.

• Kun kokoat ruiskutuspistoolin (6) uudelleen, suorita yllä kuvatut vaiheet käänetyssä järjestyksessä.

12.5 Imukanavan huolto

Jos ilmaton maaliruisku ei ime maalia, paina nuppia varmistaaksesi, että imukanava ei ole tukossa. (Kuva 40)

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Hiiliharjat, suodatin, tiivisteet, suuttimet

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

13. Tekniset tiedot

Moottori	220–240/50 V/Hz
Ottoteho	650–750 W
Nimellisvirta	2,8–3,3 A
Suurin käyttöpaine	3000/207 PSI/bar
Oikosulun kestävyys	5 kA
Kotelointiluokka	IP23
Suojausluokka	I
Käyttöpaine	0–3000/0–207 PSI/bar
Materiaalivirta	1,1 l/min
Ruiskutussuuttimen koko	517
äänenpainetaso	97 dB
äänitehotaso	91 dB
Tärinäarvo	0,715 m/s ^2

Työympäristön vaadittu lämpötila	5-40 °C
Työympäristön vaadittu ilmankosteus	30-50 %
Ruiskutusletkun pituus 7,6 m
Ruiskutusletkun poisto-liitäntä	1/4-18 NPSM

Melu

Melu- ja tärinäarvot on määritetty standardin EN 62841-1 mukaisesti.

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovamman.

Rajoita melun muodostuminen minimiin!

• Käytä vain moitteettomassa kunnossa olevia laitteita.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.

14. Varastointi ja kuljetus

Varastoi laitetta ja sen lisävarusteita pimeässä ja kui- vassa paikassa niin, että se on lasten ulottumattomissa. Ihanteellinen varastointilämpötila on 5–30 °C. Säilytä sähkötyökalua alkuperäisessä pakkauksessaan.

⚠️ HUOMIO! Laite on ehdottomasti suojattava kuljetuksen ajaksi putoamista tai alaspäin kääntymistä vastaan.

Konetta saa nostaa ja kuljettaa vain sen kahvoista.

14.1 Jatkuva varastointi

Suorita puhdistusvaiheet jokaisen käyttökerran jälkeen. Varmista, että laite on puhdistettu perusteellisesti ennen sen varastointia. Näin estetään kuivuneen maalin kertyminen, mikä voi tukkia laitteen ja haitata sen toimintaa.

1. Suorita kaikki puhdistusvaiheet.
2. Poista ruiskutusletku (1).

3. Poista imuletku (11) imuletkun tuloliitännästä (15) ja löysää imuletkun tuloliitännän (16) metallisessa letkunliittimessä oleva ruuvi tasapäisellä ruuvi-meisselillä.

4. Poista paluuletku (10) paluuletkun tuloliitännästä (20) ja löysää paluuletkun tuloliitännän (21) metallisessa letkunliittimessä oleva ruuvi tasapäisellä ruuvimeisselillä.

5. Käännä laite ympäri. Täytä 30 ml ruokaöljyä tai pumpun suojaöljyä jokaiseen tuloliitäntään.
6. Aseta Prime/Spray-kytkin asentoon "Spray".
7. Käännä paineensäädin (9) asentoon "Low Spray".
8. Pidä riepua ruiskutusletkun poistoliitännän (18) yläpuolella.
9. Kytke laite päälle 5 sekunnin ajaksi painamalla päälle/pois-kytkimen (14) asentoon "I". Kytke laite sen jälkeen pois päältä painamalla päälle/pois-kytkimen (14) asentoon "0".
10. Aseta Prime/Spray-kytkin (19) asentoon "Prime".
11. Aseta imuletku (11) takaisin imuletkun tuloliitäntään (15) ja kiristä imuletkun tuloliitännän (16) metallisessa letkunliittimessä oleva ruuvi tasapäisellä ruuvimeisselillä.
12. Aseta paluuletku (10) takaisin paluuletkun tuloliitäntään (20) ja kiristä paluuletkun tuloliitännän (21) metallisessa letkunliittimessä oleva ruuvi tasapäisellä ruuvimeisselillä.
13. Pyyhi ruiskun kotelo puhtaalla, kuivalla liinalla.
14. Varastoi ruiskua ja sen lisävarusteita puhtaassa ja kuivassa paikassa niin, että se on lasten ulottumattomissa.

15. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa voimassa olevia eurooppalaisia määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

⚠️ HUOMIO! Tämän laitteen virtajohdolla on maadoitusjohdin ja maadoitusliitin. Liitin on liitettävä sopivaan pistorasiaan, joka on asennettu ja maadoitettu paikallisten määräysten ja direktiivien mukaisesti.

⚠️ VAROITUS! Tarkasta jännite! Jännitteen on vastattava tyyppikilvessä olevia tietoja!

Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

Viallinen sähköliitosjohto

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syynä tähän voivat olla:

- Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi

• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin
  • Viiltokohdat ajettaessa liitosjohdon ylitse
• Eristevauriot repäistäessä irti seinäpistorasiasta
• Eristeen vanhenemisesta aiheutuvat halkeamat

Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta sähköiset liitäntäjohdot säännöllisesti vaurioiden varalta.

Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa. Sähköisten liitäntäjohtojen on vastattava voimassa olevia eurooppalaisia määräyksiä.

Käytä vain sellaisia liitäntäjohtoja, joissa on merkintä "H05VV-F". Vain valtuutettu sähköasentaja saa kytkeä varajohtoja. Jos olet epävarma, pyydä neuvoa asiakaspalvelusta, jonka numero on sivun alaosassa.

Vaihtovirtamoottori

• Verkkojännitteen on oltava 220 - 240 V\~
• Enintään 25 m pitkien jatkojohtojen poikkipinta-alan on oltava 1,5 mm ^2 .

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyyppi
  • Koneen tyyppikilven tiedot

16. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristönsuojelumääräysten mukaan.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

- Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.

• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Ylivivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.
• Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:
• Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)
• Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.
• Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)
• Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.

- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkö-laitetta. joiden reunan pituus on enintään 25 cm. - Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

17. Ohjeet häiriöiden poistoon

Ongelma Mahdolliset syyt Korjauskeinot
Ruiskutuslaite ei käynnisty.	Ruiskutuslaitetta ei ole liitetty. Liitä ruiskutuslaite.
	Pistorasiasta ei tule virtaa.	Tarkasta tarkka verkkojännite.
	Jatkojohto on vioittunut tai sen kapasiteetti on riittämätön.	Vaihda jatkojohto tai korvaa se sopivan jännitteen mukaisella johdolla.
	Ruiskutuslaite on kytkeytynyt pois päältä paineisena.	Moottori kytkeytyy ruiskutuksen aikana päälle ja pois paineen säätelemiseksi. Tämä on normaali toimenpide.
Ruiskutettavaa materiaalia ei tule tai sitä tulee liian vähän.	Ruiskutussuutin (5) on tukossa.	Puhdista ruiskutussuutin (5) puhdistusneulalla.
	Imuletku (11) on tukossa.	Puhdista imuletku (11).
	Paineensäädin (9) on säädetty liian alhaiseen arvoon.	Aseta paineensäädin (9) korkeampaan arvoon kiertämällä pyörää myötäpäivään.
	Imuletkua (11) ei ole kiinnitetty riittävän lujasti.	Säädä imuletkua (11) imuletkun tuloliitännässä (15) ja kiinnitä imuletkun tuloliitännän (16) metal- lisessa letkunliittimessä oleva ruuvi tasapäisellä ruuvimeisselillä.
	Imuletkun verkkosuodatin (13) on tukossa.	Puhdista se tai vaihda se. Käytä materiaalille sopivaa puhdistusaineliuosta.
Ruiskutussuutin ei ole tiivis.	Suuttimen suojuksen mutteri (4) on löystynyt.	Kiristä suuttimen suojuksen mutteri (4).
	Ruiskutussuutinta (5) ei ole koottu oikein.	Pura suutin ja kokoa se oikein.
	Ruiskutussuutin (5) on kulunut. Vaihda	ruiskutussuutin (5).
Ruiskutettavaa materiaalia tulee ulos.	Suuttimen suojus (4) on löystynyt. Kierrä suuttimen suojus (4) lujasti kiinni.
	Ruiskutussuutin (5) on kulunut. Vaihda	ruiskutussuutin (5).
	Suuttimen suojuksessa (4) oleva tiiviste on kulunut.	Vaihda tiiviste (28).
	Ruiskutettavaa materiaalia kertyy ruiskutussuuttimeen (5) ja suuttimen suojukseen (4).	Puhdista ruiskutussuutin (5) ja suuttimen suojus (4) ja käytä tätä varten materiaalille sopivaa puhdistusaineliuosta.
Sumu on liian karkeaa.	Materiaalimäärä on liian suuri. Säädä	paineensäädin (9) alhaisempaan arvoon.
	Ruiskutussuutin (5) ja suuttimen suojus (4) ovat tukossa.	Puhdista ne.
	Imuletkun verkkosuodatin (12) on tukossa.	Puhdista se tai vaihda se.
Maalia valuu noroina tai muodostuu ker- tymiä.	On levitetty liian paljon materiaalia.	Korjaa paineensäätimen (6) asetusta tai liikuta ruiskutuspistoolia (9) nopeammin.
Liian paljon maalisu-mua.	Pistoolin ja ruiskutettavan kohteen välinen etäisyys on liian suuri.	Pienennä etäisyyttä.
	On levitetty liian paljon materiaalia. Säädä paineensäädin (9) alhaisempaan arvoon.
Maalausjälki on erittäin ohut tai laik- kuinen.	Ruiskutuspistoolia (6) liikutetaan liian nopeasti.	Sovita paineensäätimen (6) asetusta tai liikuta ruiskutuspistoolia (9) hitaammin.
Maalia suihkuaa ulos pisaroina.	Paluuletkussa (10) on ilmaa.	Suorita kohdassa "Pumpun valmisteleminen" määritetyt vaiheet.
Imuletku (11) ei ime puhdistettaessa vettä.	Paine puuttuu.	Käytä materiaalille sopivaa puhdistusaineliuosta, suorita kohdassa "Pumpun valmisteleminen" määritetyt vaiheet.
Maalausjäljessä on raitoja.	Paineensäädin (9) on säädetty liian alhaiseen arvoon.	Säädä paineensäädin (9) korkeampaan arvoon.
	Verkkosuodattimen kahva (26), ruiskutussuutin (5) tai imuletkun verkkosuodatin (13) ovat tukossa.	Puhdista verkkosuodattimen kahva (26), ruiskutussuutin (5) ja imuletkun verkkosuodatin (13).
	Imuletku (11) ei ole oikein kiinni imuletkun tuloliitännässä (15).	Säädä imuletkua (11) imuletkun tuloliitännässä (15) ja kiinnitä imuletkun tuloliitännän (16) metal-lisessa letkunliittimessä oleva ruuvi tasapäisellä ruuvimeisselillä.
	Ruiskutussuutin (5) on kulunut. Vaihda	ruiskutussuutin (5).
	Maali on liian paksua. Ohenna maalia	valmistajan ohjeiden mukaan.

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
