Produkttype	Airless malingspistol
Mærke	Scheppach
Model	ACS3000
Strømforsyning	220-240 V ~ 50 Hz
Optagen effekt	650-750 W
Nominel strøm	2,8-3,3 A
Maksimalt arbejdstryk	3000 PSI / 207 bar
Justerbart arbejdstryk	0-3000 PSI / 0-207 bar
Produktflow	1,1 L/min
Dysetype	517
Sprøjteslange længde	7,6 m
Lydtryksniveau (LpA)	91 dB
Lydeffektniveau (LWA)	97 dB
Vibrationsværdi	0,715 m/s²
Beskyttelsesindeks	IP23
Beskyttelsesklasse	I
Arbejdstemperatur	5-40 °C
Arbejdsfugtighed	30-50 %
Tilslutning af sprøjteslange	1/4-18 NPSM
Anvendelsestype	Privat (gør-det-selv, renovering)
Leveringsindhold	Pistol, slange 7,6 m, sugeslange, returslange, fastnøgle 19 mm, rengøringsbørste, reservetætning, brugsanvisning
Vedligeholdelse	Rengøring straks efter brug, skylning med vand eller egnet opløsningsmiddel, kontrol af filtre
Sikkerhed	Stop og trykaflastning er obligatorisk før vedligeholdelse; bær PPE (beskyttelsesbriller, handsker, maske); ret ikke strålen mod personer

Ofte stillede spørgsmål - ACS3000 SCHEPPACH

Hvordan forbereder jeg pumpen før første brug?

Sæt kontakten Prime/Spray i position Prime, trykregulatoren i position Prime/Clean, og aktiver derefter apparatet i ca. 60 sekunder, indtil malingen strømmer jævnt gennem returslangen. Sæt derefter kontakten i position Spray, og vent på automatisk stop.

Hvad gør jeg, hvis apparatet ikke sprøjter maling?

Kontrollér, at dysen ikke er tilstoppet, at sugeslangen er godt nedsænket, og at netfilteret på sugeslangen er rent. Justér trykregulatoren til en højere værdi om nødvendigt.

Hvordan rengør jeg apparatet efter brug?

Sæt regulatoren i position Prime/Clean, kontakten i position Prime, og cirkulér derefter en egnet rengøringsopløsning (vand til vandbaseret maling, opløsningsmiddel til oliebaseret maling). Skift derefter til Spray, og sprøjt i en tom spand, indtil væsken er klar.

Hvilke typer maling kan jeg bruge med ACS3000?

Du kan bruge vandbaseret maling, oliebaseret maling, primere, lak, olie og afrensningsmidler. Undgå slibende maling, silikatmaling og brændbare materialer.

Hvordan trykaflaster jeg apparatet sikkert?

Sikre aftrækkeren, sæt kontakten i position Prime, stop apparatet, drej regulatoren til position Prime/Clean, frigør aftrækkeren og træk kort i den for at frigive trykket. Sikr derefter aftrækkeren igen.

Hvad gør jeg ved tilstopning af sprøjtedyse?

Følg trykaflastningsproceduren, fjern derefter dysen og rengør den med en rengøringsnål eller en børste. Du kan også lægge den i blød i en egnet rengøringsopløsning.

Hvordan justerer jeg sprøjtetrykket?

Drej trykregulatoren med uret for at øge trykket, mod uret for at mindske det. Test på et affaldsstykke for at opnå en jævn stråle uden overdreven tåge.

Kan jeg bruge en elektrisk forlængerledning?

Ja, men den skal have et minimalt tværsnit på 1,5 mm² til en maksimal længde på 25 m. Brug kun forlængerledninger, der er egnede til udendørs brug og har jordstik.

Hvordan opbevarer jeg apparatet i længere tid?

Rengør apparatet grundigt, fjern slangerne, hæld 30 ml olie i indløbsstudserne, kør pumpen i position Spray i 5 sekunder, og opbevar derefter på et tørt, mørkt og frostfrit sted uden for børns rækkevidde.

Hvilket beskyttelsesudstyr skal jeg bære?

Bær altid beskyttelsesbriller, høreværn, en støvmaske (eller åndedrætsværn afhængigt af produktet), egnede handsker og dækkende tøj for at undgå kontakt med malingen.

BRUGSANVISNING ACS3000 SCHEPPACH

15. Elektrisk anslutning

Forklaring til symboler

Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Advarsel! Tilsidesættelse er forbundet med livsfare, fare for personskade eller beskadigel-se af værktøjet.
	Læs brugsanvisningen for at reducere risikoen for personskader.
	Brug beskyttelsesbriller.
	Brug høreværn.
	Benyt åndedrætsværn.
	Advarsel! Sluk for apparatet, og træk netstikket ud af stikkontakten, inden du begynder at installere, rengøre, vedligeholde, ombygge, opbevare eller transportere apparatet.
PAS PÅ!	I denne brugsanvisning er de steder, der vedrører sikkerheden, forsynet med dette symbol.
FORSIGTIG!	Tilsidesættelse af disse anvisninger kan medføre lettere til moderate personskader.
ADVARSEL!	Tilsidesættelse af disse anvisninger kan medføre død eller alvorlige personskader.
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 303
2. Apparatbeskrivelse (fig. 1-3) 303
3. Leveringsomfang 303
4. Tilsigtet brug 304
5. Generelle sikkerhedsforskrifter for el-apparater....304
6. Sikkerhedsforskrifter for Airless-malingsprøjtesystemer 306
7. Restrisici 307
8. Valg af materiale og maling 307
9. Montering....308
10. Før ibrugtagning .... 308
11. Betjening 309
12. Rengøring og vedligeholdelse 310
13. Tekniske data.... 312
14. Opbevaring og transport.... 312
15. El-tilslutning 313
16. Bortskaffelse og genanvendelse 313
17. Afhjælpning af fejl 314
18. Overensstemmelseserklæring 415

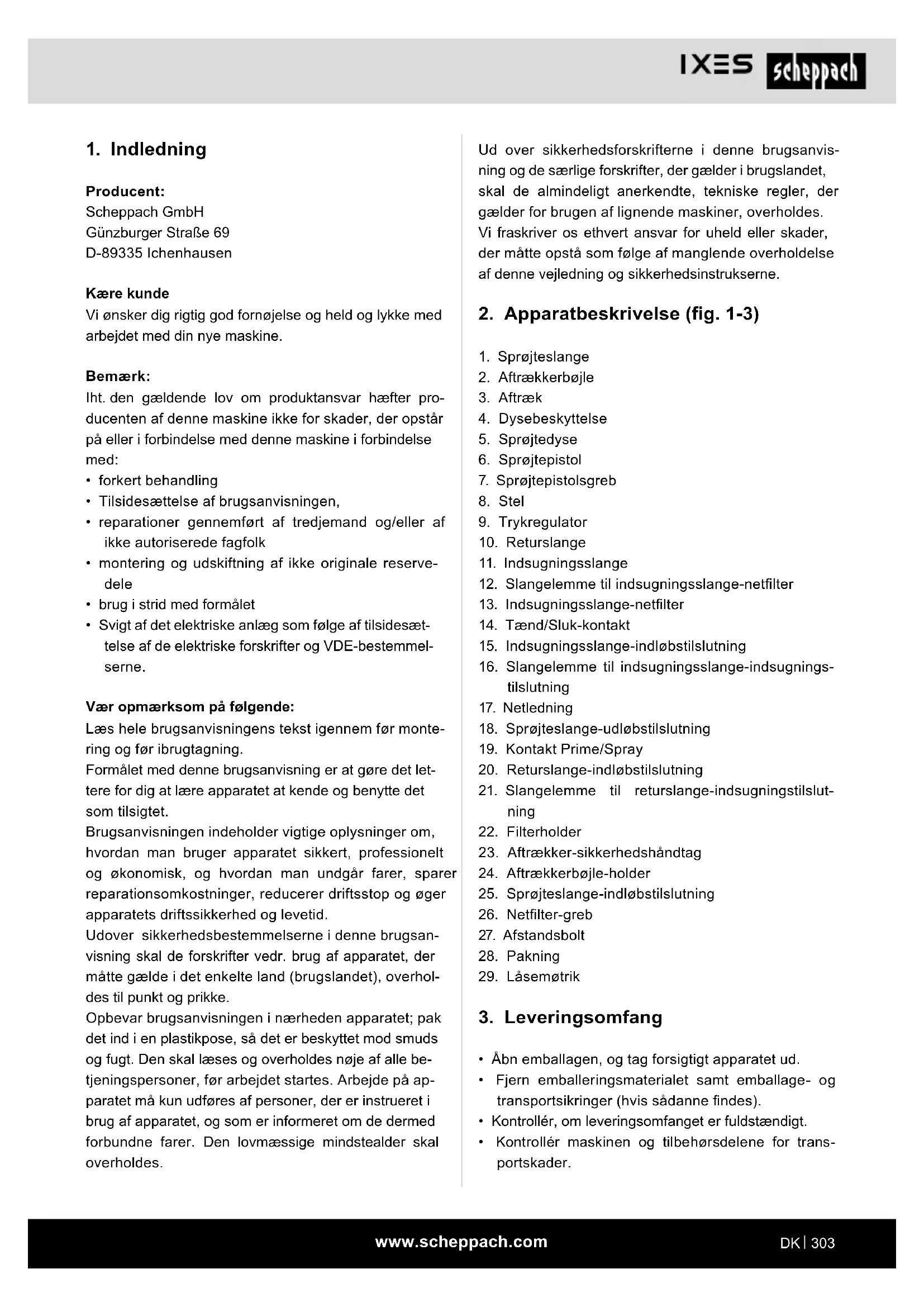

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med din nye maskine.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• Tilsidesættelse af brugsanvisningen,
• reparationer gennemført af tredjemand og/eller af ikke autoriserede fagfolk
• montering og udskiftning af ikke originale reserve- dele
• brug i strid med formålet
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne.

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære apparatet at kende og benytte det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger apparatet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden apparatet; pak det ind i en plastikpose, så det er beskyttet mod smuds og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes. Arbejde på apparatet må kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer. Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsforskrifterne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder for brugen af lignende maskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

1. Sprøjteslange
2. Aftrækkerbøjle
3. Aftræk
4. Dysebeskyttelse
5. Sprøjtedyse
6. Sprøjtepistol
7. Sprøjtepistolsgreb
8. Stel
9. Trykregulator
10. Returslange
11. Indsugningsslange
12. Slangelemme til indsugningsslange-netfilter
13. Indsugningsslange-netfilter
14. Tænd/Sluk-kontakt
15. Indsugningsslange-indløbstilslutning
16. Slangelemme til indsugningsslange-indsugnings-tilslutning
17. Netledning
18. Sprøjteslange-udløbstilslutning
19. Kontakt Prime/Spray
20. Returslange-indløbstilslutning
21. Slangelemme til returslange-indsugningstilslutning
22. Filterholder
23. Aftrækker-sikkerhedshåndtag
24. Aftrækkerbøjle-holder
25. Sprøjteslange-indløbstilslutning
26. Netfilter-greb
27. Afstandsbolt
28. Pakning
29. Låsemøtrik

3. Leveringsomfang

• Åbn emballagen, og tag forsigtigt apparatet ud.
• Fjern emballeringsmaterialet samt emballage- og transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader.

- Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

△ Pas på! Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

1x Airless-malingsprøjtesystem

Airless-malingsprøjtesystemet er velegnet til mellemstore til store renoveringsarbejder i hus og have. Den er udviklet på en sådan måde, at maling kan suges op direkte fra malerspanden og påføres store overflader på kort tid. Dette omfatter overflader som hegn, pergolaer, skure, træfacader, pavilloner, garageporte, gitre og vægge. Apparatet er kun beregnet til privat brug. Se kapitel 8 for yderligere oplysninger om, hvilke materialer der kan bruges sammen med apparatet.

Læs denne brugsanvisning, og gør dig fortrolig med indholdet, før de anvender apparatet.

Denne brugsanvisning skal også gives videre, hvis apparatet benyttes af tredjepart.

Apparatet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for den korrekte anvendelse. Brugeren, og ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Hvis der foretages ændringer på maskinen, bortfalder producentens ansvar for deraf følgende skader.

Vær opmærksom på, at apparatet ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, hvis dette apparat bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

5. Generelle sikkerhedsforskrifter for el-apparater

△ ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med netledning) og til batteridrevne elværktøjer (uden netledning).

1 Sikkerhed på arbejdspladsen

a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.

b) Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.

c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

2 Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på no-gen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.

b) Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køle-skabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Hold elværktøjer på afstand af regn og fugt. Indtrængning af vand i et elektrisk apparat øger risikoen for at få elektrisk stød.

d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.

e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.

f) Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af et fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

3 Personlig sikkerhed

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser.

b) Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, hjelm eller hørevæm, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.

c) Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.

d) Fjern indstillingsværktøj eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.

e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og oprethold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.

f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.

g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske fare pga. støv.

h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

4 Anvendelse og behandling af elværktøjet

a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.

b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten, og/eller fjern et uddageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.

d) Opbevar ubenyttet elværktøj utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøj er farligt i hænderne på uerfarne personer.

e) Elværktøjer og tilbehør skal plejes med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

f) Hold skæreværktøjer skarpe og rene. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.

g) Brug elværktøj, tilbehør og indsatsværktøj osv. i henhold til disse anvisninger. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.

h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

5 Service

a. Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges origina-le reservedele. Dette sikrer, at elværktøjet også fremover er sikker at bruge.

⚠ Pas på! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater.

For at forringe faren for alvorlige personskader eller personskader med døden til følge anbefales det personer med medicinske implantater at konsultere læge og producenten af det medicinske implantat, før maskinen benyttes.

6. Sikkerhedsforskrifter for Airless-malingsprøjtesystemer

⚠ ADVARSEL! Reducer brandrisikoen.

• Apparatet må ikke benyttes i eksplosionsfarlige omgivelser.
• Airless-malingsprøjtesystemet må ikke bruges til at påføre brændbar maling og opløsningsmidler med et flammepunkt under 21°C. Flammepunktet er den temperatur, ved hvilken der kan dannes nok dampe over et stof til, at det kan blive antændt.
• For at undgå elektrostatisk afladning skal det sikres, at alle beholdere og opsamlingssystemer er jordet.

- Tilslut dem til en jordet stikkontakt, og brug jordede forlængerkabler. Brug ikke 3-til-2-adaptere.

- Brug ikke maling eller opløsningsmidler, der indeholder halogenerede kulbrinter. Se brugsanvisningen for eksempler på disse typer materialer.

- Sørg for et godt ventileret sprøjteområde og for tilstrækkelig tilførsel af frisk luft.

- Rygning er forbudt i sprøjteområdet.

- Undlad at aktivere lyskontakter eller benytte motorer eller lignende produkter, der producerer gnister i sprøjteområdet.

- Du skal være bekendt med beskaffenheden af den maling og de rengøringsmidler, der sprøjtes. Læs materialesikkerhedsdatabladene (MSDS) og etiketterne på maling- eller rengøringsmiddelbeholderne. Følg sikkerhedsinstruktionerne for bearbejdning, opbevaring, transport og bortskaffelse fra producenten af maling og/eller rengøringsmiddel.

- Brandslukningsapparater skal være til stede og funktionelle.

• Ved arbejde i rum:

- Sørg for, at der ikke dannes dampe, der indeholder opløsningsmidler, i samme rum som apparatet.

- Placer apparatet på den side, der vender væk fra sprøjteobjektet.

- Overhold en mindsteafstand på 5 m mellem apparat og sprøjtepistol.

- Ved arbejde i det fri:

– Sørg for, at ingen dampe, der indeholder opløsningsmidler, driver i retning mod enheden. Vær opmærksom på vindretningen.

- Opstil apparatet således, at ingen dampe, der indeholder opløsningsmidler, kommer nær apparatet og aflejrer sig dér.

- Overhold en mindsteafstand på 5 m mellem apparat og sprøjtepistol.

⚠ ADVARSEL! Reducer risikoen for hudskader.

- Ret ikke pistolen mod dig selv, andre mennesker eller dyr.

- Hold hænder og andre legemsdele på afstand af udløbet. Prøv f.eks. ikke at tætne lækager ved at tildække dem med legemsdele.

- Brug altid dysebeskyttelseskappen. Undlad at sprøjte uden indsat dysebeskyttelseskappe.

- Anvend kun dysespidser, der er tilvejebragt af producenten.

- Vær forsigtig under rengøring af udskiftning af dy- sespidser. Hvis dysespidsen tilstoppes under sprøjt- ning, skal man følge producentens anvisninger til slukning af apparatet og aflaste trykket, før man fjerner dysespidsen med henblik på rengøring.

- Lad ikke apparatet være uden opsyn, så længe det er tilsluttet strømnettet eller står under tryk. Hvis apparatet ikke er i brug, skal man slukke for det og aflaste trykket i henhold til producentens anvisninger.

- Højtryksstrålen kan bevirke, at der sprøjtes giftige stoffer ind i kroppen, hvilket kan føre til alvorlige personskader. Man skal i så fald straks kontakte en læge.

- Kontrollér slangerne og delene for tegn på skader. Udskift beskadigede slanger eller dele.

- Dette system kan generere et tryk på 207 bar. Brug kun dele og tilbehør, der er godkendt af producenten til et tryk på min. 228 bar.

- Slå altid aftrækker-sikringen til, när der ikke sprøjtes. Kontrollér, at aftrækkersikringen fungerer korrekt.

- Kontrollér, at alle forbindelser sidder sikkert, før de benytter apparatet.

- Du skal vide, hvordan du slukker apparatet og hurtigt kan trykaflaste det. Gør dig fortrolig med betjenings-elementerne med omhu.

⚠ ADVARSEL! Reducer risiko for personskader.

- Bær altid egnede beskyttelseshandsker, øjenværn samt åndedrætsværn eller -maske.

• Apparatet må ikke benyttes, og der må ikke påføres maling i nærheden af børn. Hold altid børn på afstand af apparatet.
• Undgå unormale kropsholdninger, og undlad at stå på ustabile underlag. Sørg for at stå sikkert, og oprethold altid ligevægten.
  • Vær altid opmærksom, og hold øje med hvad du laver.
• Brug ikke apparatet, hvis du er træt eller under indflydelse af narkotika, alkohol eller medikamenter.
• Undlad at knække eller overbukke slangen.
• Udsæt ikke slangen for temperaturer eller tryk, der overstiger dem, der er angivet af producenten.
• Brug ikke slangen som forstærkningselement til at trække eller løfte apparatet.
• Luftslangens maksimale nominelle tryk er 228 bar; det normale driftstryk er 207 bar.
• Vær opmærksom på farerne ved det materiale, du sprøjter, og kontrollér mærkningen på beholderen eller producentens oplysninger om det materiale, der sprøjtes, herunder krav til brug af personlige værnemidler.
• Undlad at sprøjte materiale, hvis fare du ikke kan vurdere.
• Apparatets overflade kan blive meget varm under drift. Undlad at røre ved varme overflader på apparatet for at undgå alvorlig forbrænding. Vent til apparatet er kølet helt af.
• Et apparat under tryk kan starte uden varsel. Følg trykaflastningsproceduren i denne brugsanvisning, før du kontrollerer, transporterer eller vedligeholder apparatet. Træk netstikket ud af stikkontakten!
• Læs advarslerne, og bliv fortrolig med de specifikke farer ved de anvendte væsker.
• Opbevar farlige væsker i godkendte beholdere, og bortskaf dem i overensstemmelse med gældende retningslinjer.

⚠ ADVARSEL! Fare pga. forkert omgang med apparatet

• Undlad at benytte elektrostatiske apparater til forstøvning eller sprøjtning. Dette kan medføre alvorlige farer for operatøren.
• Overskrid ikke det maks. arbejdstryk eller den maks. temperatur for systemkomponenterne med den laveste nominelle værdi. Læs de tekniske data i samtlige brugsanvisninger for apparatet.
• Brug kun væsker og opløsningsmidler, der er kompatible med apparatet.

• Læs advarselsinstrukserne fra producenten af væsker og opløsningsmidler. For omfattende information om det pågældende materiale kan du rekvirere materialesikkerhedsdatabladet (MSDS) hos forhandleren.

• Kontrollér apparatet dagligt. Reparer straks slidte eller beskadigede dele, eller udskift dem med reservedele fra producenten.

• Apparatet må aldrig ændres eller modificeres.
• Apparatet må kun anvendes som tilsigtet. Kontakt din forhandler, hvis du har brug for information desangående.
• Træk slanger og kabler på afstand af befærdede områder, skarpe kanter, bevægelige dele og varme overflader.
• Undlad at knække eller overbukke slanger, og brug ikke slanger til at trække apparatet.
  • Overhold alle gældende sikkerhedsforskrifter.
• Hold børn og dyr ude af arbejdsområdet.
• Brug ikke apparatet, hvis du er træt eller under indflydelse af narkotika, alkohol eller medikamenter.

7. Restrisici

Der er yderligere restrisici forbundet med brugen af dette apparat, som muligvis ikke er nævnt i sikkerhedsforskrifterne. Disse risici findes f.eks. i forbindelse med misbrug eller brug gennem længere tid.

Selvom man overholder de relevante sikkerhedsforskrifter og bruger alle former for sikkerhedsudstyr, findes der stadig visse restrisici.

Disse behandles i det følgende:

• Personskader ved berøring af roterende/bevægelige dele
• Personskader ved udskiftning af dele, klinger eller tilbehør
• Personskader, der opstår ved længere tids brug af apparatet. Ved længere tids brug skal man indlægge pauser med jævne mellemrum.
• Høreskader
• Sundhedsrisici ved indånding af maling under brug af apparatet

8. Valg af materiale og maling

⚠ Pas på! Brug ikke tekstureret vægmaling eller -belægning, da dette kan tilstoppe sprøjtepistolens dyse og beskadige komponenterne i Airless-malingsprøjtestationen.

Der kan anvendes mange typer materiale og maling til sprøjtning, men der er også undtagelser. Se anbefalingerne fra producenten.

• Maling på vandbasis
- Træbeskyttelsesmiddel
- Maling på oliebasis
- Primer
- Emaljemaling
- Klæbeprimer
- Klar lak
• Olie
- Bejdse

Brug af følgende materialer og maling vil forårsage for tidligt slid og tilstopning af sprøjtedysen. I så fald bortfalder garantien.

a. Maling og lak, der indeholder slibende komponenter som f.eks.:
• emulsions-/dispersionsmaling til udvendig brug
b. Silikatmaling
c. Brændbare materialer

For fremragende resultater bør du læse brugsanvisningen omhyggeligt, før du bruger dit Airless-malingsprøjtesystem.

9. Montering

Nødvendigt værktøj til samtlige monterings-/indstil-lingstrin:

• 19 mm gaffelnøgle

⚠ Pas på! Sørg for, at apparatets netstik er taget ud af stikkontakten, før du udfører nogen af følgende aktiviteter.

9.1 Montering af sprøjteslangen (fig. 2+3)

• Fjern afdækningskapperne (A) fra begge ender af sprøjteslangen (1) og afdækningskappen (B) på sprøjteslangens udløbstilslutning (18) (fig. 2).
• Skru sprøjteslangens gevind (1) på sprøjteslangens udløbstilslutning (18), og fastgør det med en 19 mm gaffelnøgle. Spænd det ikke for fast (fig. 2).
• Skru gevindet på den anden ende af sprøjteslangen (1) fast på sprøjtepistolen (6), og fastgør det med en 19 mm gaffelnøgle. Spænd det ikke for fast (fig. 3).

9.2 Montering af indsugningsslangen (11) og returslangen (10) (fig. 4)

Indsugningsslangen (11) og returslangen (10) er formonteret på apparatet. Til udskiftning af indsugningsslangen (11) eller returslangen (10) løsner man ved hjælp af en kærvskruetrækker (medfølger ikke) skruerne i slangeklemmerne til indsugningsslangens netfilter (12), indsugningsslangens indløbstilslutning (16), returslangens indløbstilslutning (21) og fjerner slangen (fig. 4).

Udskift den med en ny slange (indsugningsslange/returslange), og monter den i modsat retning.

9.3 Sprøjtedyse og dysebeskyttelse (fig. 5-9)

Bemærk: Sprøjtepistolen (6) er formonteret. Hvis sprøjtepistolen (6) er blevet adskilt i forbindelse med rengøring, samler man den igen ved at følge nedenstående trin.

1. Indsæt netfilter-grebet (26) i sprøjtepistolens greb (7), og indjuster sprøjtepistolens greb i forhold til den øverste del af sprøjtepistolen (fig. 5).
2. Hold fast i den øverste del af sprøjtepistolen (6), og fastgør dens greb med en 21 mm gaffelnøgle (medfølger ikke) (fig. 6).
3. Aftrækkerbøjlen (2) fastgøres med sprøjteslan- ge-indløbstilslutningen (25) til den nederste ende af sprøjtepistolens greb (7) ved hjælp af en 19 mm gaffelnøgle. I den øverste ende er aftrækkerbøjlen indsat i aftrækkerbøjle-holderen (24) (fig. 6).
4. Sørg for, at den lille afstandsbolt (27) og pakningen (28) i dysebeskyttelsen (4) er indsat (fig. 7).
5. Indsæt sprøjtedysen (5) i dysebeskyttelsen (4), og fastgør den til sprøjtepistolen (6). Sørg for, at sprøjtedysen (5) drejes med spidsen fremad i sprøjteposition. Spænd låsemøtrikken (29) fast med en 26 mm gaffelnøgle (medfølger ikke) (fig. 8+9).

⚠ Pas på! Sprøjt ikke, før du har monteret sprøjtedysen (5) og dysebeskyttelsen (4).

Aktiver først aftrækkeren (3), når sprøjtedysen (5) er i den rigtige sprøjteposition. Aftrækkeren (3) skal altid sikres, inden man fjerner, udskifter eller renser sprøjtedysen (5).

10. Før ibrugtagning

⚠ Pas på! Sørg altid for, at maskinen er slukket og frakoblet strømforsyningen, før der foretages indstillinger på apparatet.

- Alle afdækninger og sikkerhedsanordninger skal være korrekt monteret, før apparatet tændes.

10.1 Sikring af sprøjtepistolens aftrækker

⚠ Pas på! Sprøjtepistolens aftrækker (3) skal sikres, før sprøjteapparatet klargøres, for at forhindre, at der trykkes på aftrækkeren (3) ved et uheld. Du skal sikre sprøjtepistolens aftrækker (3), når du bliver bedt om det.

- Man sikrer aftrækkeren (3) ved at dreje aftrækker-sikkerhedshåndtaget (23) tilbage (fig. 10).

- Man afsikrer aftrækkeren (3) ved at dreje aftrækker-sikkerhedshåndtaget (23) nedad (fig. 11).

10.2 Trykaflastning

⚠ Pas på! Følg trykaflastningsproceduren, när du slukker apparatet - uanset af hvilken grund. Ved hjælp af denne proces kan trykket slippe ud af sprøjteslangen (1).

⚠ FORSIGTIG! Tilsidesættelse af følgende procedure kan medføre alvorlige personskader.

⚠ ADVARSEL! Ret aldrig sprøjtepistolen (6) mod le-gemsdele. Udfør altid trykaflastningsproceduren, når du bliver bedt om det.

- Sikr sprøjtepistolens aftrækker (3) (fig. 10).

- Stil kontakten Prime/Spray (19) i position "Prime" (fig. 12).

- Afsikr sprøjtepistolens aftrækker (3) (fig. 11).

- Træk kortvarigt i sprøjtepistolens aftrækker (3) for at lade alt tryk slippe ud af systemet (fig. 15).

- Sikr sprøjtepistolens aftrækker (3) (fig. 10).

10.3 Klargøring af pumpen (fig. 16)

- Frakobl indsugningsslangen (11) fra returslangen (10).

- Læg indsugningsslangen (11) ned i malingbeholderen.

- Læg returslangen (10) ind i en ren affaldsbeholder.

- Tænd apparatet ved at trykke på "l" på Tænd/Sluk-kontakten (14) (fig. 13).

- Lad pumpen køre i ca. 60 sekunder, til du kan se, at der er en jævn strøm af maling fra returslangen og ned i affaldsbeholderen.

- Stil kontakten Prime/Spray (19) i position "Spray" (fig. 17).

- Vent, indtil sprøjteapparatet slukker automatisk efter kort tid. Hvis Airless-malingsprøjtesystemet ikke slukker automatisk, gentager du trin 4 til 8.

- Læg returslangen (10) tilbage i malingbeholderen, og klem returslangen (10) og indssugningsslangen (11) sammen med de medfølgende clips (fig. 18).

Anbefaling: Det er en god ide først at udføre den beskrevne procedure med vand. På denne måde kan man afprøve, hvordan Airless-malingsprøjtesystemet fungerer, og sikre sig, at apparatet er samlet korrekt.

11. Betjening

⚠ FORSIGTIG! Inden påbegyndelse af sprøjtearbejdet skal man sikre sig, at sprøjteapparatet er klargjort ordentligt.

⚠ PAS PÂ!

Inden ibrugtagning skal det sikres, at apparatet er monteret fuldstændigt!

11.1 Sprøjtning

- Sørg for, at sprøjtedysen (5) drejes med spidsen fremad i sprøjteposition (fig. 19).

- Følg "Vejledning til trykaflastning" (se 10.2).

- Tænd apparatet ved at trykke på "I" på Tænd/Sluk-kontakten (14) (fig. 13).

- Åbn aftrækker-sikkerhedshåndtaget (23) (fig. 11).

- Drej langsomt trykregulatoren (9) med uret til maksimal indstilling (fig. 20).

- Stil kontakten Prime/Spray (19) i position "Spray" (fig. 17).

- Placer dig selv ca. 30 cm fra den overfladen, der skal sprøjtes, og hold denne afstand (fig. 21).

- Aktiver aftrækkeren (3) for at påbegynde sprøjte-arbejdet (fig. 15).

BEMÆRK: Under sprøjtearbejdet tænder og slukker motoren løbende for at regulere trykket. Dette er en normal proces.

⚠ VIGTIGT! Når sprøjtearbejdet er færdigt, skal man altid udføre trykaflastningsproceduren (se 10.2).

⚠ VIGTIGT! Hvis man ikke er færdig med malerarbejdet med Airless-malingsprøjtesystemet og ønsker at holde en kort pause (30-60 minutter), må man ikke efterlade maling i pumpen.

Følg rengøringsvejledningen (kapitel 12) for at forhindre maling i at indtørre i pumpen og slangen.

Når man ønsker at genoptaget arbejdet, skal man starte med kapitel 9. Når man har udført den nødvendige klargøring, retter man sprøjtepistolen ned i en affaldsspand og venter 30 sekunder, til den resterende rengøringsopløsning er løbet ud af systemet. Derefter kan man fortsætte sprøjtearbejdet.

⚠ VIGTIGT! Der må aldrig iblandes mineralsk terpen- tin under rengøringen med vand.

11.2 Test af sprøjteindstilinger (fig. 22-24)

Bemærk: Sørg for at følge "Sprøjte"-proceduren (11.1), før du afprøver Airless-malingsprøjtesystemets sprøjte-indstillinger.

11.2.1 Indstilling af tryk (fig. 22)

• Indstil trykregulatoren (9) til et mellemhøjt tryk. Test derefter trykindstillingen på et stykke affaldsmateriale (fig. 22).
• Bliv ved med at regulere trykregulatoren (9), indtil der opnås et glat og ensartet resultat.

11.2.2 Bevægelseshastighed (fig. 23)

Sprøjt forsøgsvis et område på et stykke affaldsmateriale for at bestemme den påkrævede bevægelseshastighed for trykindstillingen (fig. 23).

• Jo lavere tryk, desto langsommere bevægelser.
• Jo højere tryk, desto hurtigere bevægelser.

11.2.3 Indjustering af sprøjtedyse

• Følg trykaflastningsproceduren (10.2).
• Løsn läsemøtrikken (29) (fig. 24).
- Drej dysebeskyttelsen (4) for at tilpasse den til retningen af det ønskede sprøjtebillede (fig. 24).
• Sprøjtedyse oppe: vandret indjustering
- Sprøjtedyse til siden: lodret indjustering

BEMÆRK! Indjusteringen af sprøjtestrålen afhænger af den ønskede arbejdsretning. Ved vandret arbejdsretning anbefales en lodret sprøjtestråle. Ved lodret arbejdsretning anbefales en vandret stråle.

11.3 Sprøjteteknik (fig. 25-28)

1. Sprøjtepistolen (6) skal ikke føres med håndleddet, men med hele armen. På denne måde holdes sprøjtepistolen (6) retvinklet på overfladen, og der opnås et jævnt sprøjtebillede (fig. 25).

2. Tryk først på aftrækkeren, när du har påbegyndt bevægelsen. Slip aftrækkeren (3), inden du afslutter bevægelsen. Sprøjtepistolen (6) skal bevæges konstant, när aftrækkeren (3) trykkes og slippes (fig. 26).

3. Hold sprøjtepistolen (6) retvinklet på overfladen, så sprøjteafstanden dermed holdes konstant (fig. 27).
4. Sørg for, at hver bane overlapping ca. 30 %. Dette giver en ensartet belægning (fig. 28).

BEMAERK!

• Undlad at foretage sprøjtearbejde udendørs i blæsevejr, da dette kan give utilfredsstillende resultater
• Påfør kun et lag ad gangen. Lad altid et lag tørre fuldstændigt, før det næste lag påføres.
• Undgå afbrydelser, da dette kan give uregelmæssige resultater. Det er bedst at starte uden for selve det område, der skal sprøjte; undgå såvidt muligt afbrydelser midt på området, og sprøjt ud over den modsatte kant.

⚠ Pas på! Sluk for apparatet inden enhver form for ombygnings-, vedligeholdelses- og servicearbejde, og træk netstikket ud af stikkontakten!

- Brug kun vand til rengøring.

⚠ Pas på! Når du bruger opløsningsmiddelbaserede rengøringsmidler til vandbaseret maling, opstår der et nyt stof, som er ekstremt svært at rengøre.

• Vi anbefaler brug af 10-15 liter vand til rengøring.

For materialer på oliebasis (f.eks. emaljemaling, lak):

- Brug kun den hertil egnede rengøringsopløsning. Læs rengøringsvejledningen på belægningsmaterialets etiket for at se, hvilket rengøringsmiddel du har brug for.

- Følgende opløsningsmiddelbaserede rengøringsprodukter er sikre at bruge i Airless-sprøjteapparatet: Mineralsk terpentin, malingfortynder

- BEMÆRK: Der må aldrig iblandes mineralsk terpen- tin under rengøringen med vand.

- Vi anbefaler brug af 1-2 liter egnet rengøringsopløsning til rengøring.

12.2 Rengøring af apparatet

⚠ VIGTIGT! Apparatet skal rengøres straks efter brug.

Herved forhindres det, at malingen indtørrer i pumpen og slangen. Tilsidesættelse af denne rengøringsprocedure medfører, at malingsprøjteapparatet beskadiges permanent - og at garantien samtidigt bortfalder.

• Drej trykregulatoren (9) til indstillingen "Prime/Clean".
• Stil kontakten Prime/Spray (19) i position "Prime" (fig. 12).
• Læg indsugningsslangen (11) ned i en spand med egnet rengøringsopløsning. Læg returslangen (10) ned i en tom spand (fig. 29).
• Tænd apparatet ved at trykke på "I" på Tænd/Sluk-kontakten (14) (fig. 13). Kontrollér returslangen (10) og vent, til rengøringsopløsningen løber jævnt ud.
• Stil kontakten Prime/Spray (19) i position "Spray" (fig. 17).
• Ret sprøjtepistolen (6) ned i en tom spand. Klem derefter aftrækkeren (3), og hold den inde, indtil det meste af malingen er fjernet fra sprøjteslangen (1) (fig. 30).
• Sikr sprøjtepistolens aftrækker (3) (fig. 10).
• Drej sprøjtedysen (5) 180° mod rengøringssiden (fig. 31).
• Afsikr sprøjtepistolens aftrækker (3), og hold den (3) inde for at sprøjte rengøringsopløsningen gen- nem systemet (fig. 11).Fortsæt med at sprøjte, ind- til der kun løber rengøringsopløsning ud af sprøjte- dysen (5). Tilføj mere rengøringsopløsning, hvis al malingen ikke er blevet fiernet.

BEMÆRK: Hvis spanden med rengøringsopløsning bliver uklar af maling under rengøringen, henvises til afsnittet "Rengøring af indsugningsslange-netfilter". Når indsugningsslange-netfiltret (13) og sprøjteslangen (1) rengøres, skal man samle dem igen og gentage trin 6 til 9 i dette afsnit.

12.3 Rengøring af indsugningsslange-netfilter

VIGTIGT! Apparatet skal rengøres straks efter brug. Herved forhindres det, at malingen indtørrer i pumpen og slangen. Tilsidesættelse af denne rengøringsprocedure medfører, at malingsprøjteapparatet beskadiges permanent - og at garantien samtidigt bortfalder.

- Brug en skruetrækker (medfølger ikke) til at løsne skruen på slangeklemmen til indsugningsslange-netfilteret (12) (fig. 32).

- Træk indsugningsslange-netfilteret (13) ud, og skyl det under en egnet rengøringsopløsning (fig. 32).

12.4 Rengøring af sprøjtepistol

VIGTIGT! Apparatet skal rengøres straks efter brug. Herved forhindres det, at malingen indtørrer i pumpen og slangen. Tilsidesættelse af denne procedure medfører, at malingsprøjteapparatet beskadiges permanent - og at garantien samtidigt bortfalder.

⚠ Pas på! Sørg for, at apparatet er slukket, og trykket er blevet aflastet.

• Fjern sprøjtepistolen (6) fra sprøjteslangen (1) ved at løsne møtrikken med en 19 mm skruetrækker (medfølger ikke) (fig. 3 i omvendt rækkefølge).
• Fjern dysebeskyttelsen (4) og sprøjtedysen (5) ved at løsne låsemøtrikken. Når man har fjernet beskyttelsesanordningen, trækker man sprøjtedysen (5) ud (fig. 33).

BEMÆRK! En lille afstandsbolt (27) og en pakning (28) bruges til at placere sprøjtedysen (5) i spidsbeskyttelsen. Pas på ikke at miste disse komponenter, når dysebeskyttelsen (4) fjernes (fig. 34). Hvis pakningen (28) ikke længere er tæt eller er blevet porøs, skal den udskiftes med reservepakningen (medfølger).

• Fjern aftrækkerbøjlen (2). Dette gøres ved at løsne den fra aftrækkerbøjle-holderen (24) (fig. 7). Brug en 19 mm gaffelnøgle til at fjerne sprøjteslangens indløbstilslutning (25) i den nederste ende og sprøjtepistolens greb (7) (fig. 35+36).
• Hold fast i den øverste del af sprøjtepistolen (2), og løsn grebet (7) ved hjælp af en 21 mm skruenøgle i rillerne i den nederste del af grebet (7). Bliv ved med at dreje mod uret, indtil grebet (7) kan fjernes helt (fig. 37). Tip: Brug af en skyder eller skruestik til at fastgøre den øverste del af sprøjtepistolen (6) vil gøre dette trin meget lettere.
• Fjern netfilter-grebet (26) fra sprøjtepistolens greb (7), og rengør alle komponenter i rengøringsopløsningen (fig. 38).
• Man renser netfiltret ved at skrue de to kappeender af ved at dreje dem imod uret. Efter afskruningen fjerner man den ene kappe og trækker den anden kappe og fjeder ud af netfilterbøsningen Brug rengøringsbørsten til at rense netfiltret indvendigt (fig. 39).

BEMÆRK: Kontrollér netfiltrets tilstand efter rensningen. Hvis netfilteret er tilstoppet pga. indtørret maling, slidt eller deformeret, skal det udskiftes.

- Man samler sprøjtepistolen (6) ved at følge ovenstående procedure i omvendt rækkefølge.

12.5 Vedligeholdelse af indsugningskanal

Hvis Airless-malingsprøjtesystemet ikkeindsuger mailing, skal man trykke på knoppen for at sikre sig, at der er fri passage i indsugningskanalen. (fig. 40)

Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer. Sliddele*: Kulbørster, filtre, pakninger, syder

* følger ikke nødvendigvis med leverancen!

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

13. Tekniske data

Motor 220-240/50 V/Hz

Indgangseffekt 650-750 W
Mærkestrøm	2,8-3,3 A
Maks. arbejdstryk	3000/207 PSI/bar
Kortslutningsstyrke	5 kA
Beskyttelsesgrad	IP23
Beskyttelsesklasse	I
Driftstryk	0-3000/0-207 PSI/bar
Materialegennemløb	1,1 l/min
Sprøjtedysestørrelse	517
Lydtryksniveau	97 dB
Lydeffektniveau	91 dB
Vibrationsværdi	0,715 m/s ^2
Påkrævet temperatur i arbejdsmiljøet	5-40°C
Påkrævet luftfugtighed i arbejdsmiljøet	30-50 %
Transportslangelængde	7,6 m
Sprøjteslange-udløbstil-slutning	1/4-18 NPSM

Støj

Støj- og vibrationsværdierne er bestemt i henhold til EN 62841-1.

Brug høreværn.

Støjpåvirkning kan føre til høretab.

Begræns støjudviklingen til et minimum!

• Brug kun intakte og ubeskadigede produkter.
• Vedligehold og rengør produktet med jævne mellemrum.
• Tilpas arbejdsmåden efter produktet.
  • Overbelast ikke produktet.
• Lad i givet fald produktet blive underkastet et eftersyn.
• Sluk produktet, när det ikke benyttes.

Apparatet og dets tilbehør skal opbevares mørkt og tørt og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C. Opbevar elværktøjet i den originale emballage.

⚠ Pas på! Det er vigtigt, at apparatet sikres mod at falde ned eller klappe ned under transport.

Maskinen må kun løftes og transporteres i grebet.

14.1 Varig opbevaring

Udfør alle rengøringstrin efter hver brug. Sørg for, at apparatet er grundigt rengjort, inden det stilles til opbevaring. Dette forhindrer tørret maling i at aflejre sig, hvilket kan blokere apparatet og forringe dets funktion.

1. Udfør hele rengøringsproceduren.
2. Fjern sprøjteslangen (1).
3. Fjern indsugningsslangen (11) fra indsugningsslangens indløbstilslutning (15), og brug en kærvskruetrækker til at løsne skruen i metalskrueklemmen til indsugningsslangens indløbstilslutning (16).
4. Fjern returslangen (10) fra returslangens indløbstilslutning (20), og brug en kærvskruetrækker til at løsne skruen i metalslangeklemmen til returslangens indløbstilslutning (21).
5. Vend apparatet om. Fyld 30 ml husholdningsolie eller pumpebeskyttelsesolie i hver indløbstilslutning.
6. Stil kontakten Prime/Spray i position "Spray".
7. Drej trykregulatoren (9) i position "Low Spray".
8. Hold en klud over sprøjteslange-udløbstilslutningen (18).
9. Sluk apparatet i 5 sekunder ved at trykke på "l" på Tænd/Sluk-kontakten (14). Sluk derefter på apparatet ved at trykke på "0" på Tænd/Sluk-kontakten (14).
10. Stil kontakten Prime/Spray (19) i position "Prime".

11. Sæt atter indsugningsslangen (11) på indsugningslangens indløbstilslutning (15), og brug en kærvskruetrækker til at spænde skruen i metalskrueklemmen til indsugningsslangens indløbstilslutning (16) fast.

12. Sæt atter returslangen (10) på returslangens indløbstilslutning (20), og brug en kærvskruetrækker til at spænde skruen i metalslangeklemmen til returslangens indløbstilslutning (21) fast.

13. Tør sprøjtehuset af med en ren, fnugfri klud.

14. Opbevar apparatet og dets tilbehør på et rent, tørt sted, der er utilgængeligt for børn.

15. El-tilslutning

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante europæiske bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

⚠ Pas på! Netledningen til dette apparat har en jordleder og et jordstik. Stikket skal tilsluttes en passende stikkontakt, der er korrekt installeret og jordet i overensstemmelse med lokale bestemmelser og forordningen.

⚠ ADVARSEL! Kontrollér spændingen! Spændingen skal stemme overens med angivelserne på typeskiltet!

Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gennem vinduer eller døråbninger
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert
• Skæresteder, när tilslutningsledningen køres over
• Isolationsskader, når stikket trækkes ud af stikkontakten på væggen
  • Revner pga. ældning af isoleringen

Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne. Kontrollér de elektriske tilslutningsledninger for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante europæiske bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen "H05VV-F". Reserveledninger må kun udlægges af autoriserede elektrikere. I tvivlstilfælde skal man forhøre sig på den hotline, hvis nummer findes nederst på siden.

Vekselstrømsmotor

• Netspændingen skal være 220 - 240 V\~.
• Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 mm ^2 .

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgives:

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bortskaffes jf. gældende miljøreg- ler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparaten (elskrot) ikke må bortskaffes sammen med husholdningsaffald.
• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

17. Afhjælpning af fejl

Problem Mulig årsag Afhjælpning
Sprøjteapparatet vil ikke starte.	Sprøjteapparatets netstik er ikke isat.	Isæt sprøjteapparatets stik.
	Ingen strøm i stikkontakten. Kontrollér netspændingen nøje.
	Forlængerkablet er beskadiget, eller dets kapacitet er utilstrækkelig.	Udskift forlængerkablet, eller erstat det med et kabel med passende spænding.
	Sprøjteapparatet er gået ud under tryk.	Under sprøjtearbejdet tænder og slukker motoren løbende for at regulere trykket. Dette er en normal proces.
Der tilføres intet eller for lidt sprøjtemateriale.	Sprøjtedysen (5) er tilstoppet.	Rengør sprøjtedysen (5) ved hjælp af en rengøringsnål.
	Indsugningsslangen (11) er tilstoppet.	Rengør indsugningsslangen (11).
	Trykregulatoren (9) er indstillet for lavt.	Indstil trykregulatoren (9) højere ved at dreje hjulet med uret.
	Indsugningsslangen (11) sidder ikke ordentligt fast.	Juster indsugningsslangen (11) på indsugningsslangens indløbstilslutning (15), og fastgør med en kærvskruetrækker skruen i metalskrueklemmen til indsugningsslangens indløbstilslutning (16).
	Indsugningsslangens netfilter (13) er tilstoppet.	Rengør det, eller udskift det. Brug en rengøringsopløsning, der er egnet til materialet.
Sprøjtedysen er ikke tæt.	Dysebeskyttelsesmøtrikken (4) er løs.	Spænd dysebeskyttelsesmøtrikken (4) fast.
	Sprøjtedysen (5) er ikke samlet korrekt.	Skil dysen ad, og sæt den rigtigt sammen.
	Sprøjtedysen (5) er udslidt. Udskift	sprøjtedysen (5).
Der løber sprøjtemateriale ud.	Dysebeskyttelsen (4) er løs. Skru dysebeskyttelsen (4) fast.
	Sprøjtedysen (5) er udslidt. Udskift sprøjtedysen (5).
	Pakningen i dysebeskyttelsen (4) er udslidt.	Udskift pakningen (28).
	Der samler sig sprøjtemateriale i sprøjtedysen (5) og i dysebeskyttelsen (4).	Rengør sprøjtedysen (5) og dysebeskyttelsen (4) med en rengøringsopløsning, der er egnet til materialet.
Forstøvningen er for grov.	Materialemængden er for omfattende.	Indstil trykregulatoren (9) lavere.
	Sprøjtedysen (5) og dysebeskyttelsen (4) er tilstoppet.	Rengør dem.
	Indsugningsslangens netfilter (12) er tilstoppet.	Rengør det, eller udskift det.
Malingen løber, eller der dannes våde pletter.	Der er påført for meget maling.	Korriger indstillingen af trykregulatoren (9), eller bevæg sprøjtepistolen (6) hurtigere.
For meget malingtåge.	Afstanden fra pistolen til sprøjteobjektet er for stor.	Reducer afstanden.
	Der er påført for meget maling. Indstil trykregulatoren (9) lavere.
Malebilledet er meget tyndt og pletvist.	Sprøjtepistolen (6) bevæges for hurtigt.	Tilpas indstillingen af trykregulatoren (9), eller bevæg sprøjtepistolen (6) langsommere.
Maling sprøjtes ud i dråber.	Luftbobler i returslangen (10). Udfør proceduren frem til "Klargøring af pumpen".
Indsugningsslangen (11) suger ikke vand ind under rengøringen.	Manglende tryk.	Brug den rengøringsopløsning, der passer til materialet; udfør proceduren frem til "Klargøring af pumpen".
Der dannes striber i malebilledet.	Trykregulatoren (9) er indstillet for lavt.	Indstil trykregulatoren (9) højere.
	Netfilter-grebet (26), sprøjtedysen (5) eller indsugningsslan-ge-netfilteret (13) er tilstoppet.	Rengør netfilter-grebet (26), sprøjtedysen (5) og indsugningsslange-netfilteret (13).
	Indsugningsslangen (11) sidder ikke rigtigt på indsugningsslan-ge-indløbstilslutningen (15).	Juster indsugningsslangen (11) på indsugnings-slangens indløbstilslutning (15), og fastgør med en kærvskruetrækker skruen i metalskrueklemmen til indsugningsslangens indløbstilslutning (16).
	Sprøjtedysen (5) er udslidt. Udskift sprøjtedysen (5).
	Malingen er for tyk.	Fortynd malingen i henhold til producentens anvisninger.

Symbolforklaringer

Før igangsetting må apparatet monteres komplett!

11.1 Sprøyting

du fjerner dysebeskyttelsen (4) (fig. 34). Hvis tetningen (28) ikke lenger er tett eller er porøs, bytt den ut med reservetetningen (inkludert i leveringsomfanget).

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

13. Tekniske data

Motor 220-240/50 V/Hz

Inngangseffekt 650-750 W

Maskinen må kun løftes og transporteres på håndtaket.

14.1 Permanent lagring

⚠ OBS! Strømkabelen til dette apparatet har en jordingsleder og en jordingsplugg. Pluggen må kobles til en egnet stikkontakt som er installert og jordet i sam-svar med de lokale bestemmelsene og forordningene.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
