MANUAL DE UTILIZADOR ABLK 18 1.3 CSE AS Fein

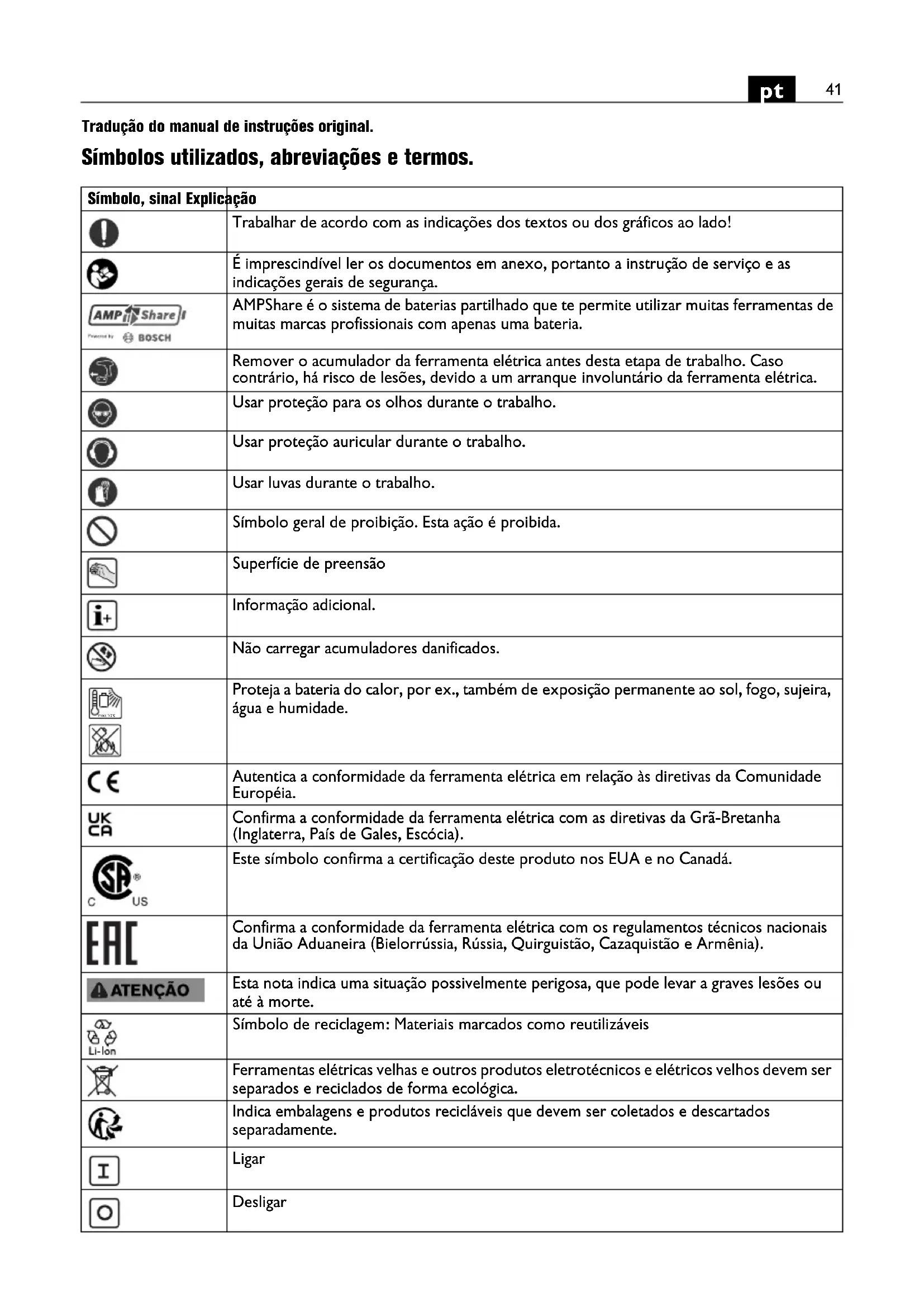

Tradução do manual de instruções original. Símbolos utilizados, abreviações e termos. Símbolo, sinal Explicação Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado! É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações gerais de segurança. AMPShare é o sistema de baterias partilhado que te permite utilizar muitas ferramentas de muitas marcas profissionais com apenas uma bateria. Remover o acumulador da ferramenta elétrica antes desta etapa de trabalho. Caso contrário, há risco de lesões, devido a um arranque involuntário da ferramenta elétrica. Usar proteção para os olhos durante o trabalho. Usar proteção auricular durante o trabalho. Usar luvas durante o trabalho. Símbolo geral de proibição. Esta ação é proibida. Superfície de preensão Informação adicional. Não carregar acumuladores danificados. Proteja a bateria do calor, por ex., também de exposição permanente ao sol, fogo, sujeira, água e humidade. Autentica a conformidade da ferramenta elétrica em relação às diretivas da Comunidade Européia. Confirma a conformidade da ferramenta elétrica com as diretivas da Grã-Bretanha (Inglaterra, País de Gales, Escócia). Este símbolo confirma a certificação deste produto nos EUA e no Canadá. Confirma a conformidade da ferramenta elétrica com os regulamentos técnicos nacionais da União Aduaneira (Bielorrússia, Rússia, Quirguistão, Cazaquistão e Armênia). Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte. Símbolo de reciclagem: Materiais marcados como reutilizáveis Ferramentas elétricas velhas e outros produtos eletrotécnicos e elétricos velhos devem ser separados e reciclados de forma ecológica. Indica embalagens e produtos recicláveis que devem ser coletados e descartados separadamente. Ligar Desligar max.50°C42

Tipo de acumulador Tipo de carregador Aço Alumínio Plástico Pequeno n° de cursos Grande n° de cursos (**) pode conter cifras ou letras (Ax – Zx) Marcação para finalidades internas Símbolo, sinal Explicação Sinal Unidade internacional Explicação U V Tensão admissível

, rpm, r/min N° de cursos em vazio

m/min Velocidade de corte M... mm Medida, rosca métrica Ø mm Diâmetro para uma peça redonda mm máx. espessura do material de aço com até 400 N/mm

mm máx. espessura do material de aço com até 600 N/mm

mm máx. espessura do material de aço com até 800 N/mm

mm máx. espessura do material de alumínio com até 250 N/mm

mm Diâmetro do pré-furo para recortes mm Radio de curva interno, no mínimo kg Peso conforme EPTA-Procedure 01 kg Peso da ferramenta elétrica sem acumulaor e ferramenta e trabalho kg Peso do acumulador

dB Nível de pressão acústica

dB Nível da potência acústica

pCpeak dB Máximo nível de pressão acústica K... Aceleração m/s

Valor de emissão de oscilações conforme EN 62841 (soma dos vetores das três direções)

Valor de emissão de vibrações (roer chapas) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Para a sua segurança. Devem ser lidas todas as indicações de advertência e todas as instru- ções. O desrespeito às advertências e instruções apre- sentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. Não utilizar esta ferramenta elétrica antes de ter lido atentamente e compreendido a Instrução de serviço e as “Indicações gerais de segurança” (número de documento 3 41 30 465 06 0) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta elétrica caso esta for passada a diante ou vendida. Observar também as respectivas diretivas de proteção de trabalho. Finalidade da ferramenta: roedor de chapas manual para cortar chapas, para recortes e curvas apertadas, com as ferramentas de tra- balho e acessórios homologados pela FEIN, sem adução de água e em áreas protegidas contra intempéries. Indicações especiais de segurança. Não use uma ferramenta elétrica danificada. Antes de cada uso da ferramenta elétrica, verifique se a carcaça e outros componentes apresentam danos, como racha- duras ou ruturas. Utilizar um equipamento de proteção pessoal. De acordo com a aplicação, deverá utilizar uma proteção para todo o rosto, proteção para os olhos ou óculos pro- tetores. Se for necessário, deverá utilizar uma máscara contra pó, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de pequenas partí- culas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a másca- ra de respiração devem ser capazes de filtrar o pó pro- duzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva. Fixar a peça a ser trabalhada. Uma peça a ser traba- lhada fixa através de um dispositivo de fixação está mais firme do que segurada com as mãos. É proibido aparafusar ou rebitar placas e símbolos na ferramenta elétrica. Um isolamento danificado não oferece qualquer proteção contra choques elétricos. Não utilizar acessórios que não foram especialmente desenvolvidos ou homologados pelo fabricante da fer- ramenta elétrica. Um funcionamento seguro não é assegurado apenas por um acessório apropriado para a sua ferramenta elétrica. Limpar em intervalos regulares as aberturas de ventila- ção da ferramenta elétrica com ferramentas não-metá- licas. O ventilador do motor aspira pó para dentro da caixa da máquina. Um acúmulo excessivo de pó de metal pode causar perigos elétricos. Utilização e tratamento do acumulador (bloco de acumulador). Estas indicações de segurança aplicam-se apenas a baterias de iões de lítio de 18V FEIN AMPShare. Use a bateria apenas em produtos de parceiros AMP- Share. As baterias recarregáveis de 18V marcadas com AMPShare são totalmente compatíveis com os seguin- tes produtos: – todos os produtos do sistema FEIN 18V AMPShare – todos os produtos de 18V dos parceiros AMPShare. Existe risco de incêndio e/ou explosão ao trabalhar e carregar baterias incorretas, danificadas, reparadas ou recondicionadas, imitações e produtos de terceiros. Observe as recomendações de baterias no manual de instruções do seu produto. Esta é a única maneira de garantir que a bateria e o produto possam ser operados com segurança e que as baterias estejam protegidas contra sobrecargas perigosas. As baterias só devem ser carregadas com carregadores recomendados pela FEIN ou por um dos parceiros AMP- Share. Um carregador apropriado para um determi- nado tipo de bateria, apresenta um risco de incêndio se for utilizado com um outro tipo de bateria. A bateria é fornecida parcialmente carregada. Para garantir o desempenho total da bateria, carregue com- pletamente a bateria no carregador antes de usá-la pela primeira vez. Mantenha as baterias fora do alcance das crianças. As baterias não devem ser desmontadas, abertas ou esmagadas. Não sujeite as baterias a choques mecâni- cos. Se a bateria for danificada ou usada incorreta- mente, poderão escapar vapores e líquidos nocivos. É possível que os vapores irritem as vias respiratórias. Líquido que escapa da bateria pode levar a irritações da pele ou a queimaduras. Se o fluido da bateria entrar em contacto com a pele, lave imediatamente com água em abundância. Se o fluido da bateria entrar em contacto com seus olhos, lave-os com água limpa e procure, imediatamente, atendimento médico! Se o fluido da bateria molhar objetos adjacentes, veri- fique as partes afetadas. Evite o contacto com a pele usando luvas de proteção. Limpe as peças com papel de cozinha seco ou substitua as peças se necessário. Vapores que escapam podem irritar o trato respirató- rio. Líquido que escapa da bateria pode levar a irritações da pele ou a queimaduras. Não curto-circuite a bateria. Quando não estiver em uso, mantenha a bateria longe de clipes de papel, moe- das, chaves, pregos, parafusos ou outros pequenos objetos de metal que possam causar pontes nos contac- tos. Um curto-circuito nos contactos da bateria pode causar queimaduras ou incêndio. A bateria pode ser danificada devido a objetos pontia- gudos tais como por ex. pregos ou chaves de fenda ou por força externa. Pode ocorrer um curto-circuito interno e a bateria pode queimar, soltar fumaça, explo- dir ou superaquecer.44

Nunca realizar trabalhos de manutenção em baterias danificadas. Toda a manutenção da bateria só deve ser realizada pelo fabricante ou agente de serviço autori- zado. Proteja a bateria do calor, por ex., também de exposição permanente ao sol, fogo, sujeira, água e humidade. Existe o risco de explosão e curtos- circuitos. Opere e armazene a bateria apenas em uma tempera- tura ambiente entre -20 °C e +50 °C. Não deixe a bate- ria, por ex. dentro do carro no verão. Em temperaturas < 0 °C, pode haver restrições de desempenho específi- cas do dispositivo. Carregue a bateria apenas em temperaturas ambiente entre 0 °C e +35 °C. Carregue a bateria apenas com uma conexão USB em temperaturas ambiente entre +10 °C e +35 °C. Se a bateria for carregada fora da faixa de tem- peratura ela poderá ser danificada ou poderá aumentar o risco de incêndio. Manuseie as baterias descarregadas com cuidado. As baterias são uma fonte de perigo porque podem causar uma corrente de curto-circuito muito alta. Mesmo quando as baterias de iões de lítio parecem estar des- carregadas, elas nunca são totalmente descarregadas. Não mergulhe a bateria em líquidos como água (sal- gada) ou bebidas. O contacto com líquidos pode danifi- car a bateria. Isso pode fazer com que a bateria gere calor, fumaça, se incendeie ou exploda. Pare de usar a bateria e entre em contacto com um serviço de atendi- mento ao cliente autorizado FEIN. Não use uma bateria danificada. O uso de uma bateria deve ser interrompido imediatamente se apresentar quaisquer características anormais, como odor, calor, descoloração ou deformação. O uso contínuo pode fazer com que a bateria gere calor e fumaça, se incen- deie ou exploda. Não abra, esmague, superaqueça ou incinere a bateria. O desrespeito pode resultar em queimaduras e incên- dio. Siga as instruções do fabricante. Apague as baterias de iões de lítio, que estejam a quei- mar, com água, areia ou uma manta antifogo. Evite golpes/impactos físicos. Impacto e inserção de objetos podem danificar as baterias. Isso pode fazer com que a bateria vaze, gere calor, fumaça, se incendeie ou exploda. Nunca carregue a bateria sem vigilância durante a noite. O desrespeito pode resultar em risco de incêndio e explosão. Não remova a bateria de sua embalagem original até que ela seja usada. Retire a bateria apenas com a ferramenta elétrica des- ligada. Antes de trabalhar na ferramenta elétrica, remova a bateria da ferramenta elétrica. Existe o risco de feri- mentos se a ferramenta elétrica começar a funcionar involuntariamente. Mantenha a bateria longe de humidade e água. Limpe as conexões sujas da bateria e da ferramenta elétrica com um pano seco e limpo. Remover a bateria da ferramenta elétrica durante o transporte e o armazenamento. Respeite as indicações de segurança do manual de ins- truções dos carregadores dos parceiros FEIN ou AMP- Share. Vibração da mão e do braço O nível de oscilações indicado nestas instruções de ser- viço foi medido de acordo com um processo de medi- ção normalizado pela norma EN 62841 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação preliminar da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétri- ca for utilizada para outras aplicações, com outras ferra- mentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho. Para uma avaliação exata do impacto de vibrações, tam- bém deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar real- mente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho. Como medidas de segurança adicionais para a proteção do operador contra o efeito das vibrações, deveria determinar por exemplo: Manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Instruções de serviço. Só conduzir a ferramenta elétrica no sentido da peça a ser trabalhada quando estiver ligada. Ao cortar deverá manter a ferramenta elétrica, se pos- sível, na vertical em relação à superfície da peça a ser trabalhada. Conduzir a ferramenta elétrica uniformemente e com avanço moderado no sentido de corte. Um avanço demasiado reduz sensivelmente a vida útil da ferra- menta de trabalho. Não cortar chapas nos cordões de solda. Não cortar chapas de várias camadas que ultrapassem a máxima espessura de material. Para aumentar a vida útil de punção e matriz é reco- mendável aplicar um lubrificante ao longo da linha de corte planejada: – para cortes em chapas de aço: Pasta de corte ou óleo de corte, – para cortes em alumínio: Petróleo. Para roer um recorte interior é necessário um marcar o furo, o diâmetro do furo encontra-se nos “Dados téc- nicos”. Só desligar a ferramenta elétrica depois de tirá-la da linha de corte. O sinal de punções e matrizes gastos é a necessidade de um avanço cada vez mais alto com um resultado de tra- balho reduzido. Punção e matriz não podem ser reafiados. max.50°C45

Indicador de nível de carga na bateria (veja página 7). O status de carga pode ser indicado pelos LEDs verdes da tela de status de carga na bateria. Pressione o botão indicador do nível da bateria ou para exibir o nível de carga. Se nenhum LED acender depois de pressionar o botão para a exibição do status de carga, significa que a bateria está com defeito e deve ser substituída. Transporte. As baterias de iões de lítio estão sujeitas aos requisitos da legislação de mercadorias perigosas. As baterias podem ser transportadas na estrada pelo utilizador, sem quaisquer outras restrições. No caso de envio por terceiros (por ex.: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Envie as baterias apenas se a carcaça não estiver danifi- cada. Cole os contactos com fita adesiva para isolá-los e embale a bateria para que ela não se mova na embala- gem. Observe também quaisquer regulamentos nacio- nais adicionais. Manutenção e serviço pós-venda. Observe que o reparo, a manutenção e a verifica- ção das ferramentas elétricas só devem ser reali- zados por eletricistas qualificados, pois reparos inadequados podem representar riscos consideráveis para o utilizador. No caso de aplicações extremas, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferra- menta elétrica. Soprar frequentemente o interior da ferramenta elétrica, pelas aberturas de ventilação, com ar comprimido seco e livre de óleo. Lubrificar as superfícies de deslize entre o porta- matriz e o punção. Produtos que entraram em contacto com asbesto não devem ser enviados para reparo. Produtos contamina- dos com asbesto devem ser descartados de acordo com as regulamentações locais para o descarte de resíduos que contém asbesto. Em caso de ferramentas elctricas e acessórios FEIN que necessitem de reparo, entre em contacto com o seu serviço de assistência ao cliente FEIN. O endereço encontra-se na Internet em www.fein.com. Substitua o adesivo e as indicações de alerta na ferra- menta elétrica, se estas estiverem velhas e desgastadas. A atual lista de peças sobressalentes desta ferramenta elétrica se encontra na internet em www.fein.com. As seguintes peças podem ser substituídas pelo utente: Ferramentas de aplicação Manutenção e limpeza. Limpe as aberturas e os conectores da bateria de vez em quando com um pincel macio, limpo e seco. – Não use substâncias químicas para limpar a bateria. Garantia legal e garantia. A garantia legal para este produto é válida conforme as regras legais no país onde é colocado em funciona- mento. Além disso, a FEIN oferece uma garantia con- forme a declaração de garantia do fabricante FEIN. É possível que o volume de fornecimento da sua ferra- menta elétrica só contenha uma parte dos acessórios descritos ou ilustrados nesta instrução de serviço. Declaração de conformidade. A Declaração CE aplica-se apenas a países da União Europeia e da EFTA (Associação Europeia de Comércio Livre) e apenas para produtos destinados ao mercado da UE ou EFTA. Após o lançamento do produto no mercado da UE, a marca UKCA perde sua validade. A Declaração UKCA aplica-se apenas ao mercado do Reino Unido (Inglaterra, País de Gales e Escócia) e ape- nas aos produtos destinados ao mercado do Reino Unido. Assim que o produto for lançado no mercado do Reino Unido, a marca CE perderá a validade. A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especifica- ções indicadas na última página desta instrução de ser- viço. Documentação técnica em: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Proteção do meio ambiente, eliminação. Não deite baterias no lixo doméstico! Embalagens, ferramentas elétricas a serem deitadas fora e acessórios velhos devem ser encaminhados a uma reciclagem ecológica. Os acumuladores só devem ser eliminados correta- mente se estiverem completamente descarregados. No caso de acumuladores que não estiverem completa- mente descarregados, os contactos deverão ser isola- dos preventivamente com fitas adesivas de modo que não ocorram curto-circuitos. Apenas para países da UE: De acordo com a Diretiva Europeia 2006/66/EG, as baterias defeituosas ou usadas devem ser coletadas separadamente e recicladas de forma ecológica.46
