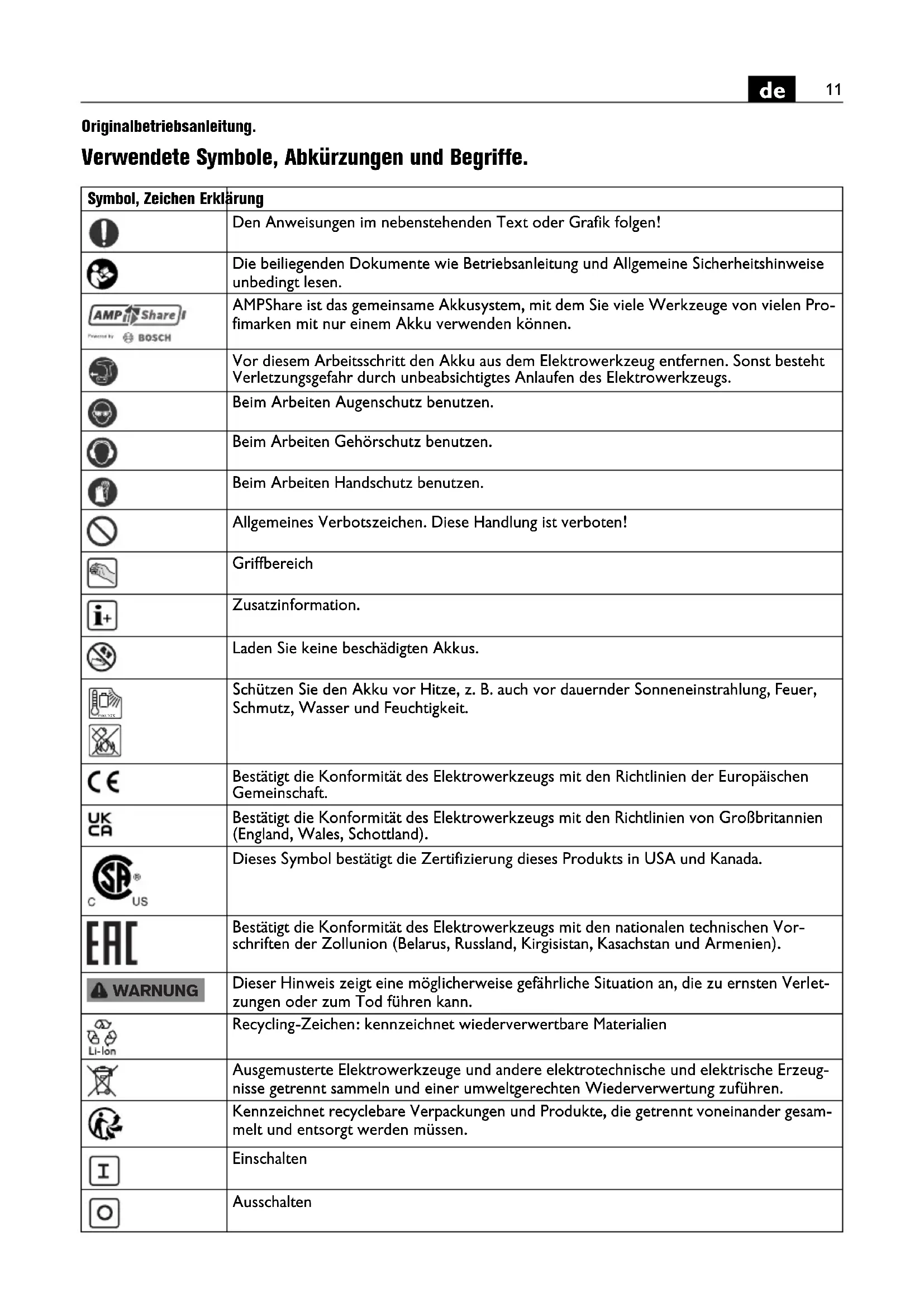

Originalbetriebsanleitung.Übersetzung der Originalbetriebsanleitung. Verwendete Symbole, Abkürzungen und Begriffe. Symbol, Zeichen Erklärung Den Anweisungen im nebenstehenden Text oder Grafik folgen! Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen. AMPShare ist das gemeinsame Akkusystem, mit dem Sie viele Werkzeuge von vielen Pro- fimarken mit nur einem Akku verwenden können. Vor diesem Arbeitsschritt den Akku aus dem Elektrowerkzeug entfernen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs. Beim Arbeiten Augenschutz benutzen. Beim Arbeiten Gehörschutz benutzen. Beim Arbeiten Handschutz benutzen. Allgemeines Verbotszeichen. Diese Handlung ist verboten! Griffbereich Zusatzinformation. Laden Sie keine beschädigten Akkus. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft. Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland). Dieses Symbol bestätigt die Zertifizierung dieses Produkts in USA und Kanada. Bestätigt die Konformität des Elektrowerkzeugs mit den nationalen technischen Vor- schriften der Zollunion (Belarus, Russland, Kirgisistan, Kasachstan und Armenien). Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verlet- zungen oder zum Tod führen kann. Recycling-Zeichen: kennzeichnet wiederverwertbare Materialien Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeug- nisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen. Kennzeichnet recyclebare Verpackungen und Produkte, die getrennt voneinander gesam- melt und entsorgt werden müssen. Einschalten Ausschalten max.50°C WARNUNG12

Akkutyp Ladegerättyp Stahl Aluminium Kunststoff Kleine Hubzahl Große Hubzahl (**) Kann Ziffern oder Buchstaben enthalten (Ax – Zx) Kennzeichnung für interne Zwecke Symbol, Zeichen Erklärung Zeichen Einheit international Erklärung U V Bemessungsspannung

, rpm, r/min Leerlaufhubzahl

m/min Schneidgeschwindigkeit M... mm Maß, metrisches Gewinde Ø mm Durchmesser eines runden Teils mm max. Werkstoffdicke in Stahl bis 400 N/mm

mm max. Werkstoffdicke in Stahl bis 600 N/mm

mm max. Werkstoffdicke in Stahl bis 800 N/mm

mm max. Werkstoffdicke in Aluminium bis 250 N/mm

mm Durchmesser der Vorbohrung für Innenausschnitte mm Kurvenradius innen, mindestens kg Gewicht entsprechend EPTA-Procedure 01 kg Gewicht des Elektrowerkzeugs ohne Akku und Einsatzwerkzeug kg Gewicht des Akkus

dB Schallleistungspegel

pCpeak dB Spitzenschalldruckpegel K... Unsicherheit m/s

Schwingungsemissionswert nach EN 62841 (Vektorsumme dreier Richtungen)

Basis- und abgeleitete Einheiten aus dem Internationalen Einheiten- system SI. Fe 400 Fe 600 Fe 800 Al 25013

Zu Ihrer Sicherheit. Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anwei- sungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die bei- liegenden „Allgemeinen Sicherheitshinweise“ (Schriftennummer 3 41 30 465 06 0) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Ver- äußerung des Elektrowerkzeugs. Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen. Bestimmung des Elektrowerkzeugs: handgeführter Blechknabber zum Schneiden von Ble- chen, für Ausschnitte und enge Kurven mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör ohne Wasserzufuhr in wettergeschützter Umgebung. Spezielle Sicherheitshinweise. Verwenden Sie kein beschädigtes Elektrowerkzeug. Kontrollieren Sie vor jeder Verwendung des Elek- trowerkzeugs das Gehäuse und sonstige Komponenten auf Beschädigungen wie Risse oder Brüche. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augen- schutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumflie- genden Fremdkörpern geschützt werden, die bei ver- schiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. Sichern Sie das Werkstück. Ein mit einer Spannvorrich- tung gehaltenes Werkstück ist sicherer gehalten als in Ihrer Hand. Es ist verboten Schilder und Zeichen auf das Elek- trowerkzeug zu schrauben oder zu nieten. Eine beschä- digte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gege- ben, dass ein Zubehör auf Ihr Elektrowerkzeug passt. Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen. Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen. Verwendung und Behandlung des Akkus (Akkublocks). Diese Sicherheitshinweise gelten nur für 18V-FEIN-Li- Ionen-AMPShare-Akkus. Verwenden Sie den Akku nur in Produkten der AMP- Share-Partner. AMPShare gekennzeichnete 18V-Akkus sind vollständig kompatibel mit folgenden Produkten: – alle Produkte des FEIN-18V-AMPShare-Systems – alle 18V-Produkte von AMPShare-Partnern. Beim Arbeiten mit und Laden von falschen, beschä- digten, reparierten oder aufgearbeiteten Akkus, Nach- ahmungen und Fremdfabrikaten besteht Brandgefahr und/oder Explosionsgefahr. Beachten Sie die Akkuempfehlungen in der Betriebsan- leitung Ihres Produktes. Nur so können der Akku und das Produkt gefahrlos betrieben werden, und die Akkus werden vor gefährlicher Überlastung geschützt. Laden Sie die Akkus nur mit Ladegeräten auf, die von FEIN oder einem der AMPShare-Partner empfohlen wer- den. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Bewahren Sie Akkus außerhalb der Reichweite von Kin- dern auf. Akkus dürfen nicht zerlegt, geöffnet oder zerkleinert werden. Setzen Sie die Akkus keinen mechanischen Stößen aus. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können schädliche Dämpfe und Flüssigkeiten austreten. Die Dämpfe können die Atem- wege reizen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Falls die Haut mit der Akkuflüssigkeit in Berührung kommt, sofort mit reichlich Wasser abspülen. Falls die Akkuflüssigkeit ins Auge gelangt, waschen Sie die Augen mit sauberem Wasser aus und begeben sich unverzüglich in ärztliche Behandlung! Falls die Akkuflüssigkeit angrenzende Gegenstände benetzt hat, überprüfen Sie die betroffenen Teile. Ver- meiden Sie Hautkontakt durch Tragen von Schutzhand- schuhen. Reinigen Sie die Teile mit einem trockenen Haushaltspapier oder tauschen Sie die Teile gegebe- nenfalls aus. Austretende Dämpfe können die Atem- wege reizen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Schließen Sie den Akku nicht kurz. Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kon- takte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. Durch spitze Gegenstände wie z. B. Nagel oder Schrau- benzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen. WARNUNG14

Warten Sie niemals beschädigte Akkus. Sämtliche War- tung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr. Betreiben und lagern Sie den Akku nur bei einer Umge- bungstemperatur zwischen -20 °C und +50 °C. Lassen Sie den Akku z. B. im Sommer nicht im Auto liegen. Bei Temperaturen < 0 °C kann es gerätespezifisch zu Leis- tungseinschränkung kommen. Laden Sie den Akku nur bei Umgebungstemperaturen zwischen 0 °C und +35 °C. Laden Sie den Akku mit USB- Anschluss nur über diesen bei Umgebungstempera- turen zwischen +10 °C und +35 °C. Laden außerhalb des Temperaturbereiches kann den Akku beschädigenoder die Brandgefahr erhöhen. Behandeln Sie entladene Akkus vorsichtig. Akkus stel- len eine Gefahrenquelle dar, da sie einen sehr hohen Kurzschlussstrom verursachen können. Selbst wenn sich Li-Ionen-Akkus scheinbar in entladenem Zustand befinden, entladen sich diese nie vollständig. Tauchen Sie den Akku nicht in Flüssigkeiten, wie (Salz-)Wasser oder Getränke. Kontakt mit Flüssigkeiten kann den Akku beschädigen. Dies kann zu Hitzeent- wicklung, Rauchentwicklung, Entzündung oder Explo- sion des Akku führen. Verwenden Sie den Akku nicht weiter und wenden Sie sich an einen von FEIN autori- sierten Kundendienst. Verwenden Sie keinen beschädigten Akku. Die Nutzung eines Akkus muss sofort gestoppt werden, sobald die- ser anormale Eigenschaften aufweist, wie beispiels- weise Geruchsentwicklung, Hitze, Verfärbung oder Verformung. Bei fortgesetztem Betrieb kann der Akku Hitze und Rauch entwickeln, sich entzünden oder explodieren. Den Akku nicht öffnen, zerdrücken, überhitzen oder ver- brennen. Bei Missachtung besteht Verbrennungs- und Brandgefahr. Folgen Sie den Anweisungen des Herstel- lers. Löschen Sie brennende Li-Ionen-Akkus mit Wasser, Sand oder Feuerlöschdecke. Vermeiden Sie physische Schläge/Einwirkungen. Schlä- ge und Eindringen von Gegenständen können die Akkus beschädigen. Dies kann zu Leckagen, Hitzeentwick- lung, Rauchentwicklung, Entzündung oder Explosion des Akku führen. Laden Sie den Akku niemals unbeaufsichtigt über Nacht. Bei Missachtung besteht unter Umständen Brand- und Explosionsgefahr. Entnehmen Sie den Akku erst dann aus seiner Original- verpackung, wenn dieser verwendet werden soll. Nehmen Sie den Akku nur bei ausgeschaltetem Elek- trowerkzeug ab. Nehmen Sie den Akku vor Arbeiten am Elektrowerkzeug aus dem Elektrowerkzeug. Läuft das Elektrowerkzeug unbeabsichtigt an, besteht Verletzungsgefahr. Halten Sie den Akku vor Feuchtigkeit und Wasser geschützt. Reinigen Sie die verschmutzten Anschlüsse des Akkus und des Elektrowerkzeugs mit einem tro- ckenen und sauberen Tuch. Entnehmen Sie bei Transport und Aufbewahrung des Elektrowerkzeugs den Akku. Befolgen Sie die Sicherheitshinweise in den Betriebsan- leitungen der Ladegeräte von FEIN oder der AMPShare- Partner. Hand-Arm-Vibrationen Der in diesen Anweisungen angegebene Schwingungs- pegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander ver- wendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwin- gungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelas- tung sollten auch die Zeiten berücksichtigt werden, in denen das Elektrowerkzeug abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeit- raum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwin- gungen fest wie zum Beispiel: Wartung von Elek- trowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Bedienungshinweise. Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Halten Sie das Elektrowerkzeug beim Schneiden mög- lichst senkrecht zur Werkstückoberfläche. Führen Sie das Elektrowerkzeug gleichmäßig und mit leichtem Schub in Schnittrichtung. Zu starker Vorschub verringert die Standzeit der Einsatzwerkzeuge erheb- lich. Schneiden Sie Bleche nicht an Schweißstellen. Schnei- den Sie keine mehrlagigen Bleche, welche die maximale Werkstoffdicke überschreiten. Zur Erhöhung der Standzeit von Stempel und Matrize wird empfohlen entlang der geplanten Schnittlinie ein Gleitmittel aufzutragen: – für Schnitte in Stahlblech: Schneidpaste oder Schneidöl, – für Schnitte in Aluminium: Petroleum. Zum Ausknabbern eines Innenausschnitts ist eine Vor- bohrung notwendig, Durchmesser der Bohrung siehe „Technische Daten“. Schalten Sie das Elektrowerkzeug erst aus, nachdem Sie es aus der Schnittspur gezogen haben. max.50°C15

Das Anzeichen für abgenutzte Stempel und Matrizen ist eine deutlich gestiegene notwendige Vorschubkraft bei geringerem Arbeitsfortschritt. Stempel und Matrize sind nicht nachschleifbar. Ladezustandsanzeige am Akku (siehe Seite 7). Der Ladezustand kann durch die grünen LEDs der Ladezustandsanzeige am Akku angezeigt werden. Drü- cken Sie die Taste für die Ladezustandsanzeige oder um den Ladezustand anzuzeigen. Leuchtet nach dem Drücken der Taste für die Ladezu- standsanzeige keine LED, ist der Akku defekt und muss ausgetauscht werden. Transport. Die Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße trans- portiert werden. Beim Versand durch Dritte (z. B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpa- ckung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut- Experte hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbe- schädigt ist. Kleben Sie offene Kontakte ab und verpa- cken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften. Instandhaltung und Kundendienst. Bitte beachten Sie, dass Elektrowerkzeuge grund- sätzlich nur durch Elektrofachkräfte repariert, gewartet und geprüft werden dürfen, da durch unsach- gemäße Instandsetzung erhebliche Gefährdungen für den Benutzer entstehen können. Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Blasen Sie häufig den Innenraum des Elek- trowerkzeugs durch die Lüftungsschlitze mit trockener und ölfreier Druckluft aus. Fetten Sie die Gleitflächen zwischen Matrizenträ- ger und Stempel leicht ein. Produkte, die mit Asbest in Berührung gekommen sind, dürfen nicht zur Reparatur gegeben werden. Entsorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gültigen Vorschriften zur Entsorgung asbesthaltiger Abfälle. Wenden Sie sich mit reparaturbedürftigen FEIN Elek- trowerkzeugen und Zubehören bitte an Ihren FEIN Kundendienst. Die Adresse finden Sie im Internet unter www.fein.com. Erneuern Sie Aufkleber und Warnhinweise am Elek- trowerkzeug bei Alterung und Verschleiß. Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges finden Sie im Internet unter www.fein.com. Folgende Teile können Sie bei Bedarf selbst austau- schen: Einsatzwerkzeuge Wartung und Reinigung. Reinigen Sie gelegentlich die Lüftungsschlitze und die Anschlüsse des Akkus mit einem weichen, sauberen und trockenen Pinsel. – Verwenden Sie für die Reinigung des Akkus keine chemischen Substanzen. Gewährleistung und Garantie. Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin- gens. Darüber hinaus leistet FEIN Garantie entspre- chend der FEIN-Hersteller-Garantieerklärung. Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein. Konformitätserklärung. Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Associa- tion) und nur für Produkte, die für den EU- oder EFTA- Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zei- chen seine Gültigkeit. Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit. Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestim- mungen entspricht. Technische Unterlagen bei: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Umweltschutz, Entsorgung. Werfen Sie Akkus nicht in den Hausmüll! Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen. Akkus nur im entladenen Zustand einer geordneten Entsorgung zuführen. Bei nicht vollständig entladenen Akkus zur Vorsorge gegen Kurzschlüsse den Steckverbinder mit Klebestrei- fen isolieren. Nur für EU-Länder: Gemäß der europäischen Richtlinie 2006/66/EG müs- sen defekte oder verbrauchte Akkus getrennt gesam- melt und einer umweltgerechten Wiederverwendung zugeführt werden.16
