BRUKSANVISNING ABLK 18 1.3 CSE AS Fein

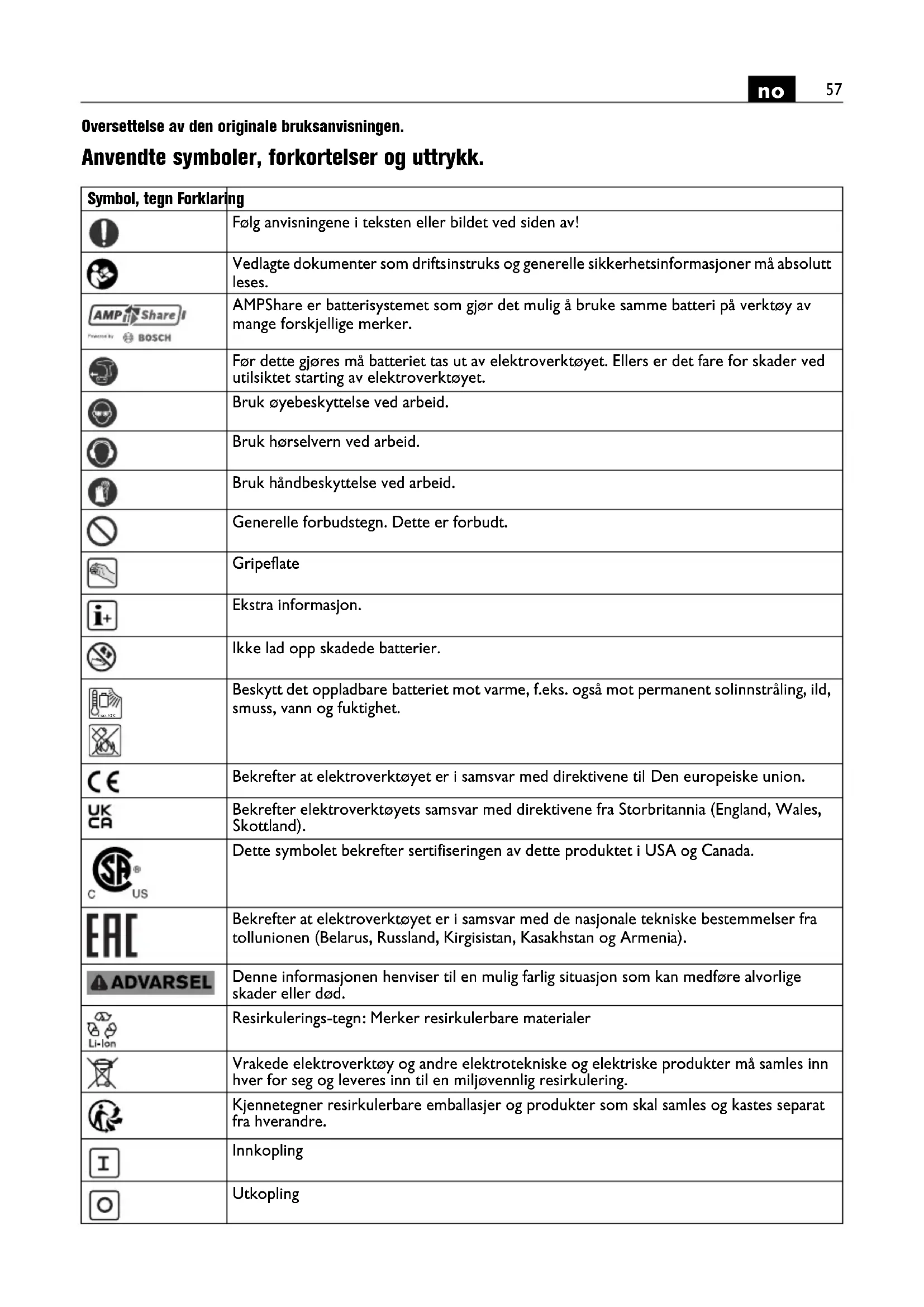

Oversettelse av den originale bruksanvisningen. Anvendte symboler, forkortelser og uttrykk. Symbol, tegn Forklaring Følg anvisningene i teksten eller bildet ved siden av! Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses. AMPShare er batterisystemet som gjør det mulig å bruke samme batteri på verktøy av mange forskjellige merker. Før dette gjøres må batteriet tas ut av elektroverktøyet. Ellers er det fare for skader ved utilsiktet starting av elektroverktøyet. Bruk øyebeskyttelse ved arbeid. Bruk hørselvern ved arbeid. Bruk håndbeskyttelse ved arbeid. Generelle forbudstegn. Dette er forbudt. Gripeflate Ekstra informasjon. Ikke lad opp skadede batterier. Beskytt det oppladbare batteriet mot varme, f.eks. også mot permanent solinnstråling, ild, smuss, vann og fuktighet. Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland). Dette symbolet bekrefter sertifiseringen av dette produktet i USA og Canada. Bekrefter at elektroverktøyet er i samsvar med de nasjonale tekniske bestemmelser fra tollunionen (Belarus, Russland, Kirgisistan, Kasakhstan og Armenia). Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død. Resirkulerings-tegn: Merker resirkulerbare materialer Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering. Kjennetegner resirkulerbare emballasjer og produkter som skal samles og kastes separat fra hverandre. Innkopling Utkopling max.50°C58

Batteritype Type ladeapparat Stål Aluminium Kunststoff Lavt slagtall Høyt slagtall (**) Kan inneholde sifre eller bokstaver (Ax – Zx) Merking for interne formål Symbol, tegn Forklaring Tegn Enhet internasjonalt Forklaring U V Spenning

mm Diameter på forboringen for innvendige utskjæringer mm Kurveradius innvendig, minste kg Vekt tilsvarende EPTA-Procedure 01 kg Vekt av elektroverktøyet uten batteri og innsatsverktøy kg Vekt av batteriet

pCpeak dB Maksimalt lydtrykknivå K... Usikkerhet m/s

Svingningsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger)

Basis- og avledede enheter fra det internasjonale enhetssystemet SI. Fe 400 Fe 600 Fe 800 Al 25059

For din egen sikkerhet. Les gjennom alle advarslene og anvisningene. Unnlatelse av å overholde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte “Generelle sikkerhetsinformasjonene” (doku- mentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre. Følg også de vanlige nasjonale arbeidsmiljøbestemmel- sene. Elektroverktøyets formål: Håndført platetygger til skjæring av plater, utskjæringer og kurver med FEIN-godkjente innsatsverktøy og tilbe- hør uten vanntilførsel i værbeskyttede omgivelser. Spesielle sikkerhetsinformasjoner. Ikke bruk skadet elektroverktøy. Kontroller hus og andre komponenter for skader som sprekker eller brudd før hver bruk av elektroverktøyet. Bruk personlig beskyttelsesutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebril- ler. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med hån- den. Det er forbudt å skru eller nagle skilt eller tegn på elek- troverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elek- troverktøyet blir benyttet. Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motor- viften trekker støv inn i motorhuset. Dette kan forårsa- ke elektrisk fare når det samles for mye metallstøv. Bruk og behandling av batteriet (batteriblokken). Denne sikkerhetsinformasjonen gjelder bare for 8V- FEIN-Li-ion-AMPShare-batterier. Benytt batteriet bare i produkter fra AMPShare-part- nere. 18V-batterier merket med AMPShare er fullsten- dig kompatible med følgende produkter: – alle produkter i FEIN-18V-AMPShare-systemet – alle 18V-produkter fra AMPShare-partnere. Ved arbeidet med og opplading av gale, skadde, repa- rerte eller batterier som er satt i stand, etterligninger og eller fabrikater fra fremmede produsenter er det fare for brann og/eller eksplosjonsfare. Vær oppmerksom på anbefalingene for batterier i bruksanvisningen for ditt produkt. Bare slik kan batte- riet og produktet benyttes uten fare og batteriene blir beskyttet mot farlig overbelastning. Lad bare opp batteriene opp med ladeapparater som er anbefalt av FEIN eller en av AMPShare-partnerne. Et ladeapparet som er egnet for en bestemt type batteri, kan forårsake brannfare når det blir brukt med andre batterier. Batteriet er delvis ladet ved levering. For å garantere full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før første gangs bruk. Oppbevar batteriene utilgjengelig for barn. Batterier må ikke tas fra hverandre, åpnes eller knuses. Ikke utsett batterier for mekaniske støt. Ved skader og usakkyndig bruk av batteriet og det komme ut skadelige damper og væsker. Dampene kan irritere åndedrettsor- ganene. Batterivæske som lekker ut, kan føre til hudir- ritasjoner eller forbrenninger. Hvis huden kommer i kontakt med batterivæske, skyll straks med rikelig vann. Dersom batterivæsken kom- mer inn i øyet, vask øynene med rent vann og oppsøk lege omgående! Hvis batterivæsken befukter tilgrensende gjenstander, kontroller disse delene. Unngå hudkontakt ved å bruke vernehansker. Rengjør delene med tørt husholdnings- papir eller skift ut delene om nødvendig. Damper som lekker ut kan irritere åndedrettsorganene. Batterivæske som lekker ut kan føre til hudirritasjoner eller forbren- ninger. Ikke kortslutt batteriet. Hold batteriet som ikke er i bruk, unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en for- bindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. Batteriet kan bli skadet av spisse gjenstander som spi- ker eller skrutrekker eller på grunn av påvirkning fra ytre krefter. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet. Vedlikehold aldri skadde batterier. Alt vedlikehold av batterier skal bare utføres av produsenten eller autori- sert kundeservice. Beskytt det oppladbare batteriet mot varme, f.eks. også mot permanent solinnstråling, ild, smuss, vann og fuktighet. Det er fare for eksplo- sjon og kortslutning. Bruk og lagre batteriet bare ved en omgivelsestempe- ratur mellom -20 °C og +50 °C. La batteriet, f.eks. om sommeren ikke ligge i bilen. Ved temperaturer < 0 °C kan det komme til apparatspesifikke innskrenkninger av effekten. max.50°C60

Lad batteriet bare opp ved omgivelsestemperaturer mellom 0 °C og +35 °C. Lad batteriet kun med USB-til- kopling ved omgivelsestemperaturer mellom +10 °C og +35 °C. Lading utenfor temperaturområdet kan skade batteriet eller øke brannfaren. Behandle utladede batterier forsiktig. Batterier er en farekilde, da de kan forårsake en meget høy kortslut- ningsstrøm. Selv om Li-ion batterier tilsynelatende befinner seg i utladet tilstand, utlades disse aldri full- stendig. Dypp aldri batteriet ned i væsker, som (salt-)vann eller drikker. Kontakt med væsker kan skade batteriet. Dette kan føre til varmeutvikling, røykutvikling, anten- nelse eller eksplosjon av batteriet. Ikke bruk batteriet lenger og ta kontakt med en autorisert FEIN kundeser- vice. Ikke bruk et skadet batteri. Bruken av et batteri må opphøre med en gang det oppvises unormale egenska- per, som f.eks. luktutvikling, varme, misfarging eller deformering. Ved fortsatt drift kan batteriet utvikle varme og røyk, antennes eller eksplodere. Batteriet må ikke åpnes, trykkes sammen, overopphe- tes eller brennes. Dersom anvisningene ikke blir fulgt er det fare for forbrenning eller brann. Følg produsen- tens instrukser. Slukk brennende Li-ion batterier med vann, sand eller brannteppe. Unngå fysiske slag/innvirkninger. Slag og inntrengning av gjenstander kan skade batteriene. Dette kan føre til lekkasjer, varmeutvikling, røykutvikling, antennelse eller eksplosjon av batteriet. Lad aldri batteriet opp uten oppsyn over natten. Der- som dette ikke følges, er det muligens fare for brann og eksplosjon. Ta batteriet først ut av originalemballasjen, når det skal brukes. Ta batteriet bare ut når elektroverktøyet er utkoplet. Ta før arbeider på elektroverktøyet batteriet ut av elek- troverktøyet. Hvis elektroverktøyet starter utilsiktet, er det fare for skader. Hold batteriet beskyttet mot fuktighet og vann. Rengjør tilsmussede tilkoplinger på batteriet og elektroverktøy- et med en tørr og ren klut. Ta ut batteriet ved transport og oppbevaring av elektro- verktøyet. Følg sikkerhetsinformasjon i bruksanvisningene til ladeapparatene fra FEIN eller AMPShare-partnere. Hånd-arm-vibrasjoner Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektro- verktøy med hverandre. Den egner seg også til en fore- løpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de vanlige anvendelsene til elektroverktøyet. Men hvis elektro- verktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan øke vibrasjonsbelast- ningen tydelig for hele arbeidstiden. Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden. Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlike- hold av elektroverktøy og innsatsverktøy, holde hen- dene varme, organisere arbeidsforløpene. Bruksinformasjon. Elektroverktøyet må kun føres inn mot arbeids- stykket i innkoblet tilstand. Hold elektroverktøyet så loddrett som mulig mot materialoverflaten ved skjæring. Før elektroverktøyet jevnt og med svak fremskyvning i skjæreretningen. For sterk fremskyvning reduserer brukstiden for innsatsverktøyene sterkt. Skjær ikke plater på sveisestedene. Skjær ikke plater med flere lag, hvis de overskrider den maksimale mate- rialtykkelsen. Til øking av brukstiden for stempel og matrise anbefales det å påføre et glidemiddel langs planlagt skjærelinje: – for skjæring i stålplater: Skjærepasta eller skjæreolje, – for skjæring i aluminium: Petroleum. Til forberedelse av en innvendig utskjæring må det for- bores, diameter på boringen se «Tekniske data». Slå elektroverktøyet først av etter at du har trukket det ut av skjæresporet. Slitte stempler og matriser vises med at det trenges en tydelig sterkere fremskyvningskraft samtidig som frem- matingen reduseres. Stempel og matrise kan ikke slipes. Ladeindikator på batteriet (Se side 7). Ladetilstanden kan vises ved ladeindikatorens grønne LED-er på batteriet. Trykk på tasten for ladeindikatoren eller for å vise ladetilstanden. Lyser ingen LED etter at du har trykt på tasten for bat- teriindikatoren, er batteriet defekt og må skiftes ut. Transport Batteriene Li-Ion skal overholde kravene til farlig gods. Brukeren kan transportere batteriene på gaten uten videre pålegg. Ved forsendelse som utføres av tredjepersoner (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendel- sen. Send batteriene kun, hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til eventuelle videregående nasjonale bestemmelser.61

Vedlikehold og kundeservice. Vær oppmerksom på at elektroverktøy prinsipielt bare må repareres, vedlikeholdes og kontrolleres av elektrofagfolk, da det ved usakkyndig vedlikehold kunne oppstå alvorlige farer for brukeren. Ved ekstreme bruksvilkår kan det ved bear- beidelse av metall sette seg metallstøv inne i elektroverktøyet. Dette kan forårsake kort- slutning eller overslag. Blås ofte gjennom de innvendige delene av elektroverktøyet gjennom ventilasjonsspal- tene med tørr og oljefri trykkluft. Smør glideflatene mellom matriseholder og stem- pel. Produkter som har vært i kontakt med asbest, må ikke sendes til reparasjon. Håndter produkter kontaminert med asbest i henhold til de gyldige nasjonale bestem- melsene for asbestholdig avfall. Ta ved FEIN elektroverktøy og tilbehør som skal repa- reres kontakt med FEIN kundeservice. Adressen finner du i internettet på www.fein.com. Skift ut klistremerker og varselhenvisninger på elektro- verktøyet ved aldring og slitasje. Den aktuelle reservedelslisten for dette elektroverk- tøyet finner du på internettet under www.fein.com. Følgende deler kan du skifte ut selv etter behov: Inn- satsverktøy Vedlikehold og rengjøring. Rengjør ventilasjonsåpningene og tilkoplingene på bat- teriet regelmessig med en myk, ren og tørr pensel. – Ikke bruk kjemiske substanser for rengjøringen av batteriet Reklamasjonsrett og garanti. Reklamasjonsretten for produktet gjelder jf. de lovmes- sige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ- sentens garantierklæring. Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse. Samsvarserklæring. CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Asso- ciation) og kun for produkter som er bestemt for mar- kedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet. UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at pro- duktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet. Firmaet FEIN erklærer som eneansvarlig at dette pro- duktet stemmer overens med de vanlige bestemmel- sene som er oppført på siste side i denne driftsinstruksen. Tekniske dokumenter hos: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Miljøvern, avfallshåndtering. Ikke kast batteriene i husholdningsavfallet! Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering. Batterier må kun leveres inn til korrekt deponering i utladet tilstand. Hvis batteriene ikke er helt utladet må kontaktene iso- leres med tape, slik at det ikke oppstår en kortslutning. Kun for EU- land: Ifølge det europeiske direktivet 2006/66/EF skal defekte eller oppbrukte batterier samles inn adskilt og tilføres en miljøvennlig gjenvinning.62
