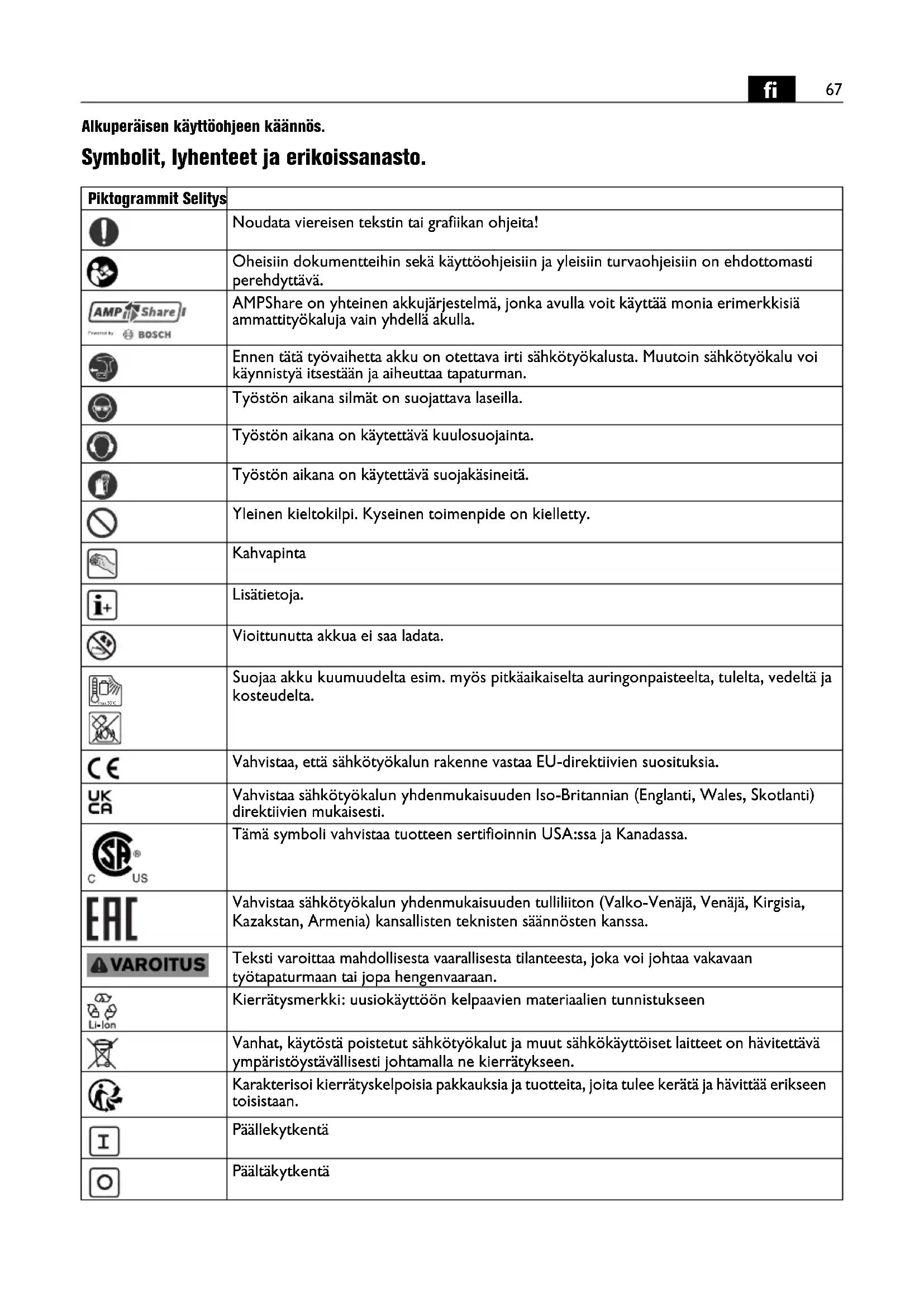

Alkuperäisen käyttöohjeen käännös. Symbolit, lyhenteet ja erikoissanasto. Piktogrammit Selitys Noudata viereisen tekstin tai grafiikan ohjeita! Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä. AMPShare on yhteinen akkujärjestelmä, jonka avulla voit käyttää monia erimerkkisiä ammattityökaluja vain yhdellä akulla. Ennen tätä työvaihetta akku on otettava irti sähkötyökalusta. Muutoin sähkötyökalu voi käynnistyä itsestään ja aiheuttaa tapaturman. Työstön aikana silmät on suojattava laseilla. Työstön aikana on käytettävä kuulosuojainta. Työstön aikana on käytettävä suojakäsineitä. Yleinen kieltokilpi. Kyseinen toimenpide on kielletty. Kahvapinta Lisätietoja. Vioittunutta akkua ei saa ladata. Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia. Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti. Tämä symboli vahvistaa tuotteen sertifioinnin USA:ssa ja Kanadassa. Vahvistaa sähkötyökalun yhdenmukaisuuden tulliliiton (Valko-Venäjä, Venäjä, Kirgisia, Kazakstan, Armenia) kansallisten teknisten säännösten kanssa. Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan. Kierrätysmerkki: uusiokäyttöön kelpaavien materiaalien tunnistukseen Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen. Karakterisoi kierrätyskelpoisia pakkauksia ja tuotteita, joita tulee kerätä ja hävittää erikseen toisistaan. Päällekytkentä Päältäkytkentä max.50°C68

Akkutyyppi Latauslaitteen malli Teräs Alumiini Muovi Pieni iskuluku Suuri iskuluku (**) voi sisältää kirjaimia tai numeroita (Ax – Zx) Tunnus sisäisiä tarkoituksia varten Piktogrammit Selitys Merkki Kansainvälinen yksikkö Selitys U V Nimellisjännite

, rpm, r/min Tyhjäkäyntinopeus

m/min Leikkuunopeus M... mm Mitta, metrinen kierre Ø mm Pyöreän kappaleen läpimitta mm Sall. työkappaleen paksuus, teräs kork. 400 N/mm

mm Sall. työkappaleen paksuus: teräs kork. 600 N/mm

mm Sall. työkappaleen paksuus: teräs kork. 800 N/mm

mm Sall. työkappaleen paksuus, alumiini kork. 250 N/mm

mm Alkureiän halkaisija sisäpuolisiin leikkauksiin mm Kaarroksen sisäsäde vähintään kg Paino vastaa EPTA-Procedure 01-tietoja kg Sähkötyökalun paino ilman akkua ja vaihtotyökalua kg Akun paino

pCpeak dB Äänen painetason huippuarvo K... Epävarmuustekijä m/s

Tärinäarvo vastaa standardia EN 62841 (vektorisumma, kolmiulotteinen)

Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt. Fe 400 Fe 600 Fe 800 Al 25069

Työturvallisuus. Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin- lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vaka- vaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero 3 41 30 465 06 0) niin, että niissä annetut ohjeet tule- vat ymmärretyiksi. Säilytä kyseiset dokumentit vastai- suuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin. Niiden ohella on noudatettava voimassa olevia lakisää- teisiä työturvallisuusmääräyksiä. Sähkötyökalun käyttökohteet: käsivarainen nakertaja metallilevyjen sekä aukko- ja kuvioleikkaukseen säältä suojatuissa tiloissa. Koneessa saa käyttää ainoastaan FEIN:in hyväksymiä työkaluja ja lisätarvikkeita ilman vesijäähdytystä. Erityiset varotoimenpiteet. Älä käytä vioittuneita sähkötyökaluja. Tarkista ennen sähkötyökalun jokaista käyttöä, ettei kotelossa tai muissa osissa ole vaurioita, kuten halkemia tai murtu- misia. Muista henkilökohtaiset suojavarusteet. Käytä työstöti- lanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuu- losuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaali- hiukkasilta. Varsinkin silmät on suojattava eri työstöta- voilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstös- sä syntyvä pöly. Pitkäaikainen altistuminen melulle saat- taa heikentää kuuloa. Varmista työkappaleen asento. Kun työkappale kiinni- tetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä. Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara. Käytä ainoastaan lisävarusteita, jotka ovat joko sähkö- työkalun valmistajan alkuperäisosia tai muutoin val- mistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää. Työkalun ilmanottoaukot on puhdistettava säännölli- sesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, sii- tä koituu sähköiskun vaara. Akkujen käyttö ja käsittely. Nämä turvallisuusohjeet koskevat vain 18V-FEIN-litiu- mioni-AMPShare-akkuja. Käytä akkua ainoastaan AMPShare-Partner tuotteissa. AMPShare merkityt 18V-akut ovat täysin yhteensopivia seuraavien tuotteiden kanssa: – kaikki FEIN-18V-AMPShare-järjestelmän tuotteet – Kaikki AMPShare-Partner 18V-tuotteet. Jos työskennellään tai asennetaan vääriä, vaurioitu- neita, korjattuja, muutettuja, jäljennettyjä tai muun merkkisiä akkuja on olemassa tulipalo- ja/tai räjähdys- vaara. Ota huomioon tuotteesi käyttöohjeessa olevat akkusuo- situkset. Vain näin menetellen voidaan akkua ja tuotetta käyttää turvallisesti, ja akkuja suojata vaaralliselta yli- kuormalta. Lataa akkuja ainoastaan latauslaitteilla, joita FEIN tai jokin AMPShare-Partner suosittelee. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran käytettäessä sitä muiden akkujen kanssa. Akku toimitetaan osittain ladattuna. Jotta akun täysi teho olisi taattu, akku tulee ladata täyteen latauslait- teessa ennen ensimmäistä käyttöä. Säilytä akut lasten ulottuvilta. Akkuja ei saa purkaa, avata tai pienentää. Älä altista akkuja mekaanisille iskuille. Jos akku vaurioituu tai sitä käytetään asiaankuulumattomalla tavalla, saattaa siitä purkautua vahingollisia höyryjä ja nesteitä. Höyryt voi- vat ärsyttää hengitysteitä. Akusta vuotava neste saattaa aiheuttaa ihoärsytystä tai palovammoja. Jos iho joutuu kosketukseen akkunesteen kanssa, tulee se heti huuhdella runsaalla vedellä. Jos akkunestettä joutuu silmään, huuhtele silmä puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon! Jos akkuneste on kosteuttanut viereisiä esineitä, tulee kyseiset osat tarkistaa. Vältä ihokosketusta käyttämäl- lä käsineitä. Puhdista osat kuivalla talouspaperilla tai vaihda osat tarvittaessa uusiin. Purkautuvat höyryt voivat ärsyttää hengitysteitä. Akusta vuotava neste saat- taa aiheuttaa ihoärsytystä tai palovammoja. Älä oikosulje akkua. Pidä käytöstä poistettu akku loi- tolla paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voi- vat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. Terävät esineet esim. naulat ja ruuvitaltat, tai kuoreen kohdistuvat iskut voivat vaurioittaa akkua. Ne saattavat johtaa sisäiseen oikosulkuun ja akun paloon, savuami- seen, räjähtämiseen tai ylikuumenemiseen. Älä koskaan huolla vaurioituneita akkuja. Akkujen kaikki huollot tulisi suorittaa valmistaja tai valtuutetut asiakaspalvelupisteet. Suojaa akku kuumuudelta esim. myös pitkäaikai- selta auringonpaisteelta, tulelta, vedeltä ja kos- teudelta. On olemassa räjähdys. Ja oikosulkuvaara. Käytä ja varastoi akkua vain ympäristön lämpötilassa väliltä -20 °C ja +50 °C. Älä esim. jätä akkua kesällä makaamaan autoon. Lämpötilat < 0 °C saattavat laite- kohtaisesti johtaa tehonvähennykseen. max.50°C70

Lataa akkua vain ympäristön lämpötilassa väliltä 0 °C ja +35 °C. Lataa USB-liitännällä varustettuja akkuja vain liitännän kautta ja ympäristön lämpötilassa väliltä +10°C ja +35°C. Lataaminen lämpötila-alueen ulko- puolella saattaa vahingoittaa akkua tai kasvattaa palovaa- raa, Käsittele purkautuneita akkuja varovasti. Akut muodos- tavat vaaranlähteen, koska ne voivat aiheuttaa hyvin suuren oikosulkuvirran. Jopa kun litiumioniakut näyttä- vät olevan purkautuneita, ne eivät ole purkautuneet täydellisesti. Älä koskaan upota akkua nesteisiin, kuten (suola-) veteen tai juomiin. Kosketus nesteisiin voi vaurioittaa akkua. Tämä saattaa johtaa akun lämmönkehitykseen, savunmuodostukseen, syttymiseen tai räjähdykseen. Älä jatka akun käyttöä, vaan käänny FEIN:in valtuutta- maan asiakaspalvelun puoleen. Älä käytä viallisia akkuja. Akun käyttö on välittömästi lopetettava, jos se osoittaa epänormaaleja ominaisuuk- sia, kuten esimerkiksi hajunmuodostusta, kuumene- mista, värjääntymistä tai muodonmuutosta. Käytön jatkuessa akku saattaa kuumentua, muodostaa savua, syttyä palamaan tai räjähtää. Älä avaa, paina, ylikuumenna tai polta akkua. Väärin- käytöstä syntyy palovamman ja tulipalon vaara. Nou- data valmistajan ohjeita. Sammuta palavat litiumioniakut vedellä, hiekalla tai sammutuspeitteellä. Vältä fyysisiä iskuja/vaikutuksia. Iskut ja esineiden sisään tunkeutuminen voivat vaurioittaa akkuja. Tämä saattaa johtaa akun vuotoihin, lämmönkehitykseen, savunmuodostukseen, syttymiseen tai räjähdykseen. Älä koskaan lataa akkua ilman valvontaa, yön aikana. Piittaamattomuus saattaa määrätyissä tilanteissa aiheut- taa palo- ja räjähdysvaaran. Poista akku alkuperäistä pakkaustaan vasta, kun se otetaan käyttöön. Poista akku sähkötyökalusta ainoastaan sen ollessa poiskytkettynä. Irrota akku sähkölaitteesta ennen sähkölaitteeseen kohdistuvia töitä. Jos sähkötyökalu käynnistyy tahatto- masti, syntyy loukkaantumisvaara Pidä akku suojattuna kosteudelta ja vedeltä. Puhdista akun ja sähkötyökalun likaantuneet liitännät kuivalla ja puhtaalla liinalla. Poista akku sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Noudata FEIN:in tai AMPShare-Partnerin latauslaitteen käyttöohjeissa olevia turvallisuusohjeita. Käsiin ja käsivarsiin kohdistuva tärinä Tässä ohjeessa ilmoitettu tärinätaso on mitattu standar- din EN 62841 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Arvoa voidaan soveltaa myös arvioi- taessa alustavasti värinästä aiheutuvaa kuormitusta. Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään mui- hin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa poiketa tässä ilmoitetusta. Siinä tapauksessa täri- nätaso voi nousta selvästi koko työkohteessa. Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kyt- ketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa täri- nätaso voi nousta selvästi koko työkohteessa. Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta hai- toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huol- losta, työvaiheiden organisoinnista ja työturvallisuudes- ta. Työstöohjeita. Kytke koneeseen virta ennen kuin viet sen työ- kappaletta vasten. Pidä työkalua leikkauksen aikana aina pystysuorassa työkappaleen pintaan nähden, mikäli mahdollista. Liikuta konetta tasaisesti ja samalla kevyesti painaen leikkaussuuntaan. Paine leikkaussuuntaan ei kuitenkaan saa olla liian voimakas, se kuluttaa työkalua huomatta- vasti. Peltilevyjä ei pidä leikata saumakohdista. Jos peltilevyt kerrostetaan päällekkäin, niiden kokonaispaksuus ei saa ylittää sallittua työkappaleen paksuutta. Pistin ja tyyny kestävät käytössä pitempään, kun suun- niteltu leikkauskohta käsitellään voiteluaineella: – Teräspeltilevyä leikattaessa: käytä leikkaustahnaa tai -öljyä, – Alumiinipeltiä leikattaessa: käytä valopetrolia. Sisäpuolisen aukon leikkaus vaatii alkureiän, läpimitan voi katsoa kohdasta ”Tekniset tiedot”. Nosta työkalu irti leikkauskohdasta, ennen kuin katkai- set koneesta virran. Jos voimaa tarvitaan normaalia enemmän ja työstö on siitä huolimatta hitaampaa, se on merkki pistimen ja tyy- nyn kulumisesta. Pistintä ja tyynyä ei voida jälkihioa. Akun lataustilan näyttö (ks. sivu 7). Lataustilan voi osoittaa akussa olevan lataustilan näytön vihreistä ledeistä. Paina lataustilan näytön tai painiketta lataustilan näyttämiseksi. Jos lataustilan painiketta painettaessa mikään led ei syty, akku on viallinen ja tulee vaihtaa. Kuljetus. Toimitukseen kuuluvat litiumioniakut ovat vaara-aine- lain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä. Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää kos- kevia erikoisvaatimuksia. Tällöin on lähetyksen valmis- telussa käytettävä vaara-aineasiantuntijaa. Lähetä akkuja ainoastaan, jos kotelo on vahingoittuma- ton. Teippaa avoimet liittimet umpeen ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa. Ota myös huomioon mahdolliset tarkemmat kansalliset määräykset.71

Kunnossapito, huolto. Ota huomioon, että ainoastaan sähköalan ammat- tilaiset saavat periaatteessa korjata, huoltaa ja tar- kistaa sähkötyökaluja, koska asiaton kunnostus saattaa aiheuttaa huomattavan vaaran käyttäjälle. Raskaissa käyttöolosuhteissa voi metalleja työstettäessä koneen sisään kerääntyä säh- köä johtavaa metallipölyä. Sähkökone on siksi hyvä puhdistaa sisältä säännöllisin välein puhalta- malla kuivaa, öljytöntä paineilmaa koneen ilmanvaihto- aukkoihin. Rasvaa tyynynpitimen ja pistimen väliset liukupin- nat ohuelti. Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastu- neista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukai- sesti. Ota FEIN asiakaspalveluun yhteyttä, jos sinulla on kor- jausta vaativia FEIN sähkötyökaluja tai tarvikkeita. Osoitteen löydät Internetistä osoitteesta www.fein.com. Uusi koneessa olevat tarrat tai varoitusmerkit, jos ne ovat kuluneet pahasti. Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com. Seuraavat osat voi tarvittaessa vaihtaa itse: Lisätarvik- keet Kunnossapito ja puhdistus. Puhdista akun tuuletusaukot ja liittimet silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä. – Älä käytä mitään kemikaaleja akun puhdistuksessa. Takuu. Tuotteeseen pätee takuu, joka vaaditaan sen tuonti- maassa. Sen ohella pätee FEINin takuuehdoissa määrit- tämä valmistajakohtainen takuu. Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toi- mitussisältöön. EU-vastaavuus. CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCA- merkinä menettää voimassaolonsa. UKCA-tiedonanto koskee vain brittimarkkinoita (Eng- lanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitet- tuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa. Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräys- ten ja standardien mukainen. Teknisen dokumentaation laatinut: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Ympäristönsuojelu, jätehuolto. Älä heitä akkua talousjätteisiin! Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen. Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne hävitetään. Jos akku ei ole täysin tyhjä, sen liitin on eristettävä tar- ranauhalla oikosulkujen välttämiseksi. Vain EU-maita varten: Eurooppalaisen direktiivin 2006/66/EY mukaan tulee vialliset tai loppuun käytetyt akut kerätä erikseen ja toi- mittaa ympäristöystävälliseen kierrätykseen.72
