MANUALE UTENTE ABLK 18 1.3 CSE AS Fein

Traduzione delle istruzioni originali.

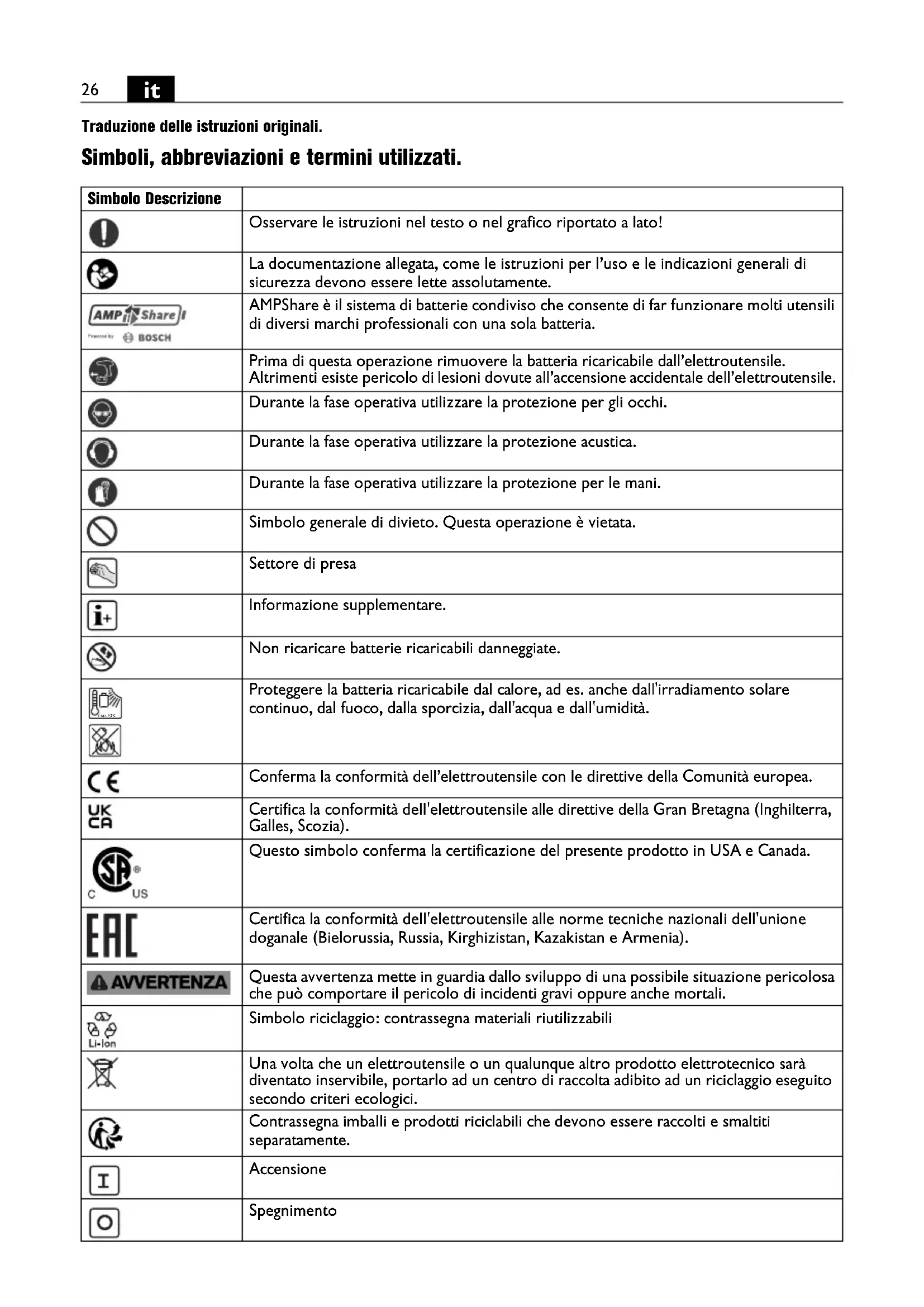

Simboli, abbreviazioni e termini utilizzati.

Simbolo Descrizione
	Osservare le istruzioni nel testo o nel grafico riportato a lato!
	La documentazione allegata, come le istruzioni per l'uso e leindicazioni generali di sicurezza devono essere lette assolutamente.
AMPShare BOSCH	AMPShare è ilsystema di batterie condiviso che consente di far funzionare molti utensili di diversi marchi professionali con una sola batteria.
	Prima di questa operazione rimuovere la batteria ricaricabile dall'eletttroutensile. Altrimenti esiste pericolo di lesioni dovute all'accensione accidentale dell'eletttroutensile.
	Durante la fase operativa utilizzato la protezione per gli occhi.
	Durante la fase operativa utilizzato la protezione acustica.
	Durante la fase operativa utilizzato la protezione per le mani.
	Simbolo generale di divieto. Questa operazione è vietata.
	Settore di presa
i+	Informazione supplementary.
	Non ricaricare batterie ricaricabili danneggiate.
	Proteggere la batteria ricaricabile dal calore, ad es.anche dall'irradiamento solare continuo, dal fuoco, alla sporcizia, dall'acqua e dall'umidità.
CE	Conferma la conformità dell'eletttroutensile con le direttive della Comunità europea.
UKCA	Certifica la conformità dell'eletttroutensile alle direttive della Gran Bretagna (Inghilterra, Galles, Scozia).
CSUS	Questo symbolo conferma la certificazione del presente prodotto in USA e Canada.
EAC	Certifica la conformità dell'eletttroutensile alle norme tecniche nazionali dell'unione doganale (Bielorussia, Russia, Kirghizistan, Kazakhstan e Armenia).
AVVERTENZA	Questa avventenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppureanche mortali.
Li-Ion	Simbolo riciclaggio: contrassegnata materiali riutilizzabili
	Una volta che un eletttroutensile o un qualunque altro prodotto elettrotecnico sare è divertato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici.
	Contrassegnia imballi e prodotti riciclabili che devono essere raccolti e smaltiti separatamente.
I	Accensione
	Specnimento
	Tipodi Batteria ricaricabile
	Tipodi caricabatteria
	Acciaio
	Alluminio
	Plastica
	Numero di corse basso
	Numero di corse alto
(**) più contenere cifre o lettere
(Ax-Zx) Contrassegnato per uso interno

Simbolo Unità internazionale Descrizione
UV Tensione di taratura
n0	/min, min-1, rpm,r/min	Numero di corse a vuoto
nS	m/min Velocità di taglio	2
M...	mm Misura, filettatura metrica	2
Ø mm Diametro di un compone anterodondo
Fe 400	mm Spessore max. del materiale in acciaio fino a 400 N/mm	2
Fe 600	mm Spessore max. del materiale in acciaio fino a 600 N/mm	2
Fe 800	mm Spessore max. del materiale in acciaio fino a 800 N/mm	2
Al 250	mm Spessore max. del materiale in alluminio fino a 250 N/mm	2
	mm Diametro del foro di partenza per tagli in centro lamiera
	mm Raggio di curvatura interno, almeno di
	kg Peso conforme alla EPTA-Procedure 01
	kg	Peso dell'elettroutensile senza batteria ricaricabile ed accessorio
	kg Peso della batteria ricaricabile
LpA	dB Livello di pressione acustica
LwA	dB Livello di potenza acustica
LpCpeak	dB Livello di pressione acustica picco
K...	Non determinato
a	m/s2	Valore di emissione delle vibrazioni secondo EN 62841 (somma vettori delle tre direzioni)
ah	m/s2	Valore di emissione oscillazioni (roditrici)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Unità di base ed unità derivanti dal systema unità internazionale SI.

Per la Vostra sicurezza.

AVERTENZA

Leggere tutte le avventenze di pericolo e le istruzioni opera

tive. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avventenze di pericolo e le istruzioni operative per anni esigenza futura.

Nonutilizzareilpresente elettrotensile prima di aver letto e compreso accuramente e comple-

tamente queste istruzioni per l'uso e le «Indicazioni generali di sicurezza» allegate (Numero di documentazione 3 41 30 465 06 0). Conservare la documentazioneindicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell'elettroutensile.

Attenersiancheallonormenazionaliin vigore concer- nenti la sicurezza sul lavoro.

Utilizzo previsto per l'eletttroutensile:

roditrice per l'utilizzo manuale per taglio di lamiere, per ritagli e curve strette con inserti ed accessori consigliati alla FEIN sulla impiego di acqua in ambiente protetto dagli agenti atmospherici.

Norme speciali di sicurezza.

Non utilizzato mai un elettrotensile danneggiato. Prima di anni utilizzato dell'elettrotensile controllare la carcassa e altri componenti in merito a danneggiamenti come crepe o rotture.

Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle de levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.

Assicurare il pezzo in lavorazione. Un pezzo in lavorazione tenuto fermo con un dispositivo di bloccaggio è più sicuro che se tenuto con la semplice mano.

E vietato applicare targhette e marchi sull'eletttroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare agli protezione contro scosse elettriche.

Non utilizzato nessun tipo di accessorio che non sia stato appositamente sviluppato oppure escludimente approvato alla casa costrutrice dell'eletttroutensile.

Un funzionamento sicuro non è assicurato dal semplice fatto che le misure di un accessorio combacino con il Vostro eletttroutensile.

Pulire regolarmente le fissure di ventilazione dell'elettroutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo cui causare, in caso di accumulo eccessivo di polvere metallica, pericoli elettrici.

Impiego e trattamento della batteria ricaricabile (blocco della batteria ricaricabile).

Le presentiindicazioni di sicurezza valgono escludivamente per batterie ricaricabili 18V FEIN AMPShare agliioni di litio.

Utilizzato la batteria ricaricabile esclusivamente in prodotti dei partner AMPShare. Le batterie ricaricabili 18V contrassegnate AMPShare sono completamente compatibili con i seguenti prodotti:

• tutti i prodotti delsystema FEIN-18V-AMPShare

• tutti i prodotti 18V dei partner AMPShare.

In caso di lavori con e di ricarica di batterie ricaricabili non corrette, danneggiate riparate oppure rigenerate, di imitazioni e prodotti di terzi, esiste il pericolo di incendio e/o di esplosione.

Osservare le raccomandazioni per la batteria contente nelle istruzioni per l'uso del Vostro prodotto. Solo in quello modo la batteria ricaricabile ed il prodotto posso sono essere fatti funzionare alla pericoli e le batterie possono essere protette da sovraccarico pericoloso.

Ricaricare le batterie esclusivamente con caricabatterie raccomandiata alla FEIN o da uno dei partner AMP-Share. Utilizzato un caricabatteria adatto per un determinato tipo di batterie ricaricabili esiste pericolodi incendio se lo stesso viene impiegato con batterie differenti.

La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completinga le batteria nel caricabatteria.

Conservare le batterie ricaricabili al di fuori del raggio di accesso dei bambini.

Le batterie ricaricabili non devono essere smontate, aperte oppure sminuzzate. Non sottoporre le batterie ricaricabili ad alcuni urto meccanico. In caso di dannegiamento ed un uso non corretto della batteria ricaricabile possono fuoriuscire vapori e liquidi dannosi. I vapori sono irritare le vie respiratoriè. Il liquido della batteria ricaricabile che fuoriesce può causare irritazioni della pelle o usstioni.

Qualora la pelle dovesse venire a contatto con il liquido della batteria, risciacquare immediatamente con abbondante acqua. Qualora il liquido della batteria ricaricabile dovesse penetrare negli occhi, lavare gli occhi con acqua pulita e richiedere immediatamente assistenza medica!

Se il liquido della batteria ricaricabile ha bagnato oggetti attigui, controllare le parti interessate. Evitare il contatto con la pelle indossando quanti di protezione. Pulire le parti con un foglio di carta per uso domestico asciutto o, se necessario, sostituirle. I vapori che fuoriescono sono irrritare le vie respiratoria. Il liquido della batteria ricaricabile che fuoriesce può causare irritazioni della pelle o usstioni.

Non cortocircuitare la batteria ricaricabile. Tenere lontano la batteria ricaricabile non utilizzata da graffiti, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero causare un'esclusione dei contatti. Un corto circuito tra i contatti della batteria ricaricabile più causare usioni oppure fuoco.

La batteria ricaricabile più essere danneggiata da oggetti appuntiti come ad es. chiodi o cacciavititi oppure tramite forza esterna. Può verificarsi un corto circuito interno e la batteria ricaricabile più incendiari, fumare, esplodere o surriscaldarsi.

Non effettuare in nessun caso la manutenzione di batterie ricaricabili danneggiate. La manutenzione completa di batterie ricaricabili dovrebbe avvenire esclusivamente da parte del produttore o dai punti di assistenza autorizzati.

Proteggere la batteria ricaricabile dal calorie, p. es.anche dall'irradiamento solare continuo,dal fuoco,da la sporcizia,dall'acqua e dall'umidità. Esiste pericolodi esplosione e pericolo di cortocircuito.

Mettere in funzione e conservare la batteria ricaricabile esclusivamente ad una temperatura ambiente tra

• 20^ C e + 50^ C . Non lasciare la batteria ricaricabile p in estate nell'automobile. In caso di temperature < 0^ C cui verificarsi una limitazione delle prestazioni specifiche dell'apparecchio.

Ricaricare la batteria esclusivamente con temperature ambiente tra 0^ e +35^ . Ricaricare la batteria con collegamento USB esclusivamente tramite lo stesso con temperature ambiente tra +10^ e +35^ . La ricarica al di fuori del Campo di temperatura può danneggiare la batteria ricaricabile o aumento il pericolò di incendio.

Trattare con cautela le batterie scariche. Le batterie ricaricabili rappresentano una fonte di pericolò in quanto possono causare una corrente di corto circuito molto alta. Anche se le batterieagli ioni di litio sembrano apparentemente scariche, le stesse non si scari-cano completeness.

Non immergere la batteria ricaricabile in liquidi come acqua (salata) o bevande. Il contatto con liquidi cui dannegliare la batteria. Questo cui causare generazione di calore, sviluppo di fumo, accensione o esplosione della batteria. Non continuare ad utilizzato la batteria ricaricabile e rivolgersi ad un Servizio di Assistenza Tecnica FEIN autorizzato.

Non utilizzato mai una batteria ricaricabile dannegiata. L'impiego di una batteria ricaricabile deve essere arrestato immediamente non appena la stessa presente caratteristiche anormali come ad esempio odori, calore, scolorimento o deformazione. Continuando con il funzionamento è possibile che la batteria sviluppi calore e fumo, si incendi oppure esploda.

Non aprire, schiacciare, surriscaldare o bruciare la batteria ricaricabile. In caso di mancata osservanza esiste il pericolo di uszioni e di incendio.Seguire le istruzioni del produttore.

Spagnere batterie ricaricabiliagli ioni di litio che bruciano con acqua, sabbia o coperta antincendio.

Evitare colpi/agenti fisici. Colpi e penetrazione di oggetti possono danneggiare le batterie ricaricabili.

Questo più causare perdite, generazione di calore, sviluppo di fumo, accensione o esplosione della batteria.

Non ricaricare in nessun caso la batteriaswana sorveglianza durante la notte. In caso di mancata osservanza esiste eventually il pericolo di incendio e esplosione.

Togliere la batteria ricaricabile dal suo imballo originale solamente se la stessa deve essere utilizzata.

Rimuovere la batteria ricaricabile escludivamente ad elettROUTensile spento.

Togliere la batteria ricaricabile dall'elettroutensile prima di anni lavoro all'elettroutensile stesso. Se l'electronutensile si mette in funzione accidentally esiste il pericolò di lesioni.

Conservare la batteria ricaricabile protetta da umidità ed acqua. Pulire i contatti sporchi della batteria e dell'elettroutensile con un panno asciutto e pulito.

Durante il trasporto e la conservazione dell'eletttroutensile rimuovere la batteria ricaricabile.

Seguire leindicazioni di sicurezza indicate nelle struzioni per l'uso dei caricabatterie della FEIN o dei partner AMPShare.

Vibrazione mano-braccio

Il livello di oscillazioni indicate nelle presenti struzioni è stato misurato conformmente ad una procedura di misurazione normalizzata contenta nel EN 62841 e cui è essere impiegato per la comparazione con altri elettroutensili. Lo stesso è adattoanche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di oscillazioni indicate rappresenta le applicazioni principali dell'elettroutensile. Se tuttavia l'electroutensileiene utilizzato per altri impieghi, con accessori differenti oppure noniene effettuata una sufficiente manutenzione è possibile che il livello di oscillazioni si differente. Questo può essere sensibilmente la sollecitazione da vibrazioni per l'intero periodo di lavoro.

Per la precisa valutazione della sollecitatione da vibrazioni dovrebbero essere considerati ancê i tempi in cui l'apparecchio è spento oppure è accesso ma non effettivamente in funzione. Questo più ridurre considerevolmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Stabilire ulteriori misure di sicurezza per la protezione dell'operaatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'eletttroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.

Istruzioni per l'uso.

Condurre l'elettroutensile solamente acceso verso il pezzo in lavorazione.

Durante il taglio tenere l'electrontroutensile possibilmente in modo verticale rispetto alla superficie del pezzo in lavorazione.

Condurre l'eeltroutensile in modo uniforme e con leggera spinta in direzione di taglio. Un avanzamento troppo veloce riduce sensibilmente la durata degli accessori.

Non tagliare lamiere ai punti di saldatura. Non tagliare lamiere a più strati che superano lo spessore massimo del materiale.

Per augmentare la durata di punzone e matrice si consiglia di applicare un lubrificante lungo la linea di taglio prevista:

-per tagli in lamiera d'acciaio: pasta da taglio oppure olio da taglio,
-per tagli in alluminio: petrolio.

Per tagli in centro lamiera è necessario eseguire prima un foro di partenza, diametro del foro vedi «Dati tec-nici».

Spagnere l'elettroutensile solamente dopo averlo estratto alla traccia di taglio.

L'indicazione per punzoni e matrici usurati è la forza di avanzamento necessaria sensibilmente augmentata con limitato avanzamento del lavoro.

Punzone e matrice non possono essere riaffilati.

Indicatore dello stato di carica sulla batteria ricaricabile (vedi pagina 7).

Lo stato di carica più essere visualizzato sulla batteria tramite i LED verdi dell'indicatore dello stato di carica. Premere il tasto per l'indicatore dello stato di carica o visualizzare lo stato di carica.

Se dopo aver premuto il tasting per l'indicatore dello stato di carica non vi è alcun LED illuminato, la batteria ricaricabile è difettosa e deve essere sostituita.

Trasporto.

Le batterie ricaricabiliagliioni di litio sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente allafteriori precauzioni.

In caso di spedizione tramite terzi (p. es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire si deve ricorrere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo. Vi preghiamo di osservareanche eventuali,ulteriori norme nazionali.

Manutenzione ed Assistenza Clienti.

Vi preghiamo di tenere presente che in linea di massima gli elettroutensili devono essere riparati, controllati e ne deve essere effettuata la manutenzione esclusivamente da parte di elettriciisti specializzati in quanto, a causa di una riparazione impropria,ippo verificarsi rischi significativi per l'utente.

In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conductrice si depositi

all'interno dell'elettroutensile. Soffiare spesso la parte interna dell'elettroutensile,trasverso le fessure di ventilazione, con aria compressa asciutta e priva di olio.

Ingrassare leggermente le superfici di scorrimento tra supporto della matrice e punzone.

Prodotti che sono venuti a contatto con amianto non devono essere dati in riparazione. Smaltire i prodotti contaminati con amianto conformmente alle norme per lo smaltimento di rifiuti contenti amianto in vigore nel paese di impiego.

In caso di eletttroutensili ed accessori FEIN che necessitano di riparazione Vi preghiamo di rivolgerVi al Servizio di Assistenza Tecnica FEIN di fiducia. Gli indirizzizi sono disponibili in Internet alla pagina www.fein.com. In caso di invecchiamento ed usura rinnovare le etichette e leindicazioni di avvertenza sull'eletttroutensile.

L'attuale lista dei pezzi di ricambio del presente elettroutensile è presente in Internet sul site www.fein.com.

In caso di necessità è possibile sostituire da soli le seguenti parti: Utensili ad innesto

Manutenzione e pulizia.

Pulire di tanto in tanto le fessure di ventilazione ed i collegamenti della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

• Per la pulizia della batteria non utilizzato sostanze chimiche.

Responsabilità per vizi e garanzia.

La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformmente alla dichiarazione di garanzia produttore FEIN.

Nel modello di fornitura del Vostro eletttroutensile più essere contentutaanche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.

Dichiarazione di conformità.

La dichiarazione CE è valida esclusivamente per i Paesi dell'Unione Europea e dell'EFTA (European Free Trade Association) e solamente per i prodotti destinati al mercato UE o EFTA. Dopo l'immissione sul mercato UE del prodotto, il contrassegno UKCA除去 la sua validità.

La dichiarazione UKCA è valida esclusivamente per il mercato Britannico (Inghilterra, Galles e Scozia) e solo per prodotti destinati al mercato Britannico. Dop o l'immissione sul mercato Britannico del prodotto, il contrassegno CE除去 la sua validità.

La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.

Documentazione tecnica presso:

C. & E. Fein GmbH

Hans-Fein-StraBe 81

73529 Schwabisch Gmund-Bargau, Germany

Misure ecologiche, smaltimento.

Non gettare le batterie ricaricabili tra i rifiuti domestici!

Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elettroutensili e gli accessori scartati.

Smaltire correttamente batterie ricaracibili escludamente scariche.

In caso di batterie ricaricabili non completeness scarie, isolare con nastro adesivo il connettore a spina per precauzione contro corto circuiti.

Solo per i paesi dell'UE:

Conformmente alla norma della direttiva europea 2006/66/CE le batterie ricaricabili difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.
