GEBRUIKSAANWIJZING ABLK 18 1.3 CSE AS Fein

Vertaling van de oorspronkelijke gebruiksaanwijzing.

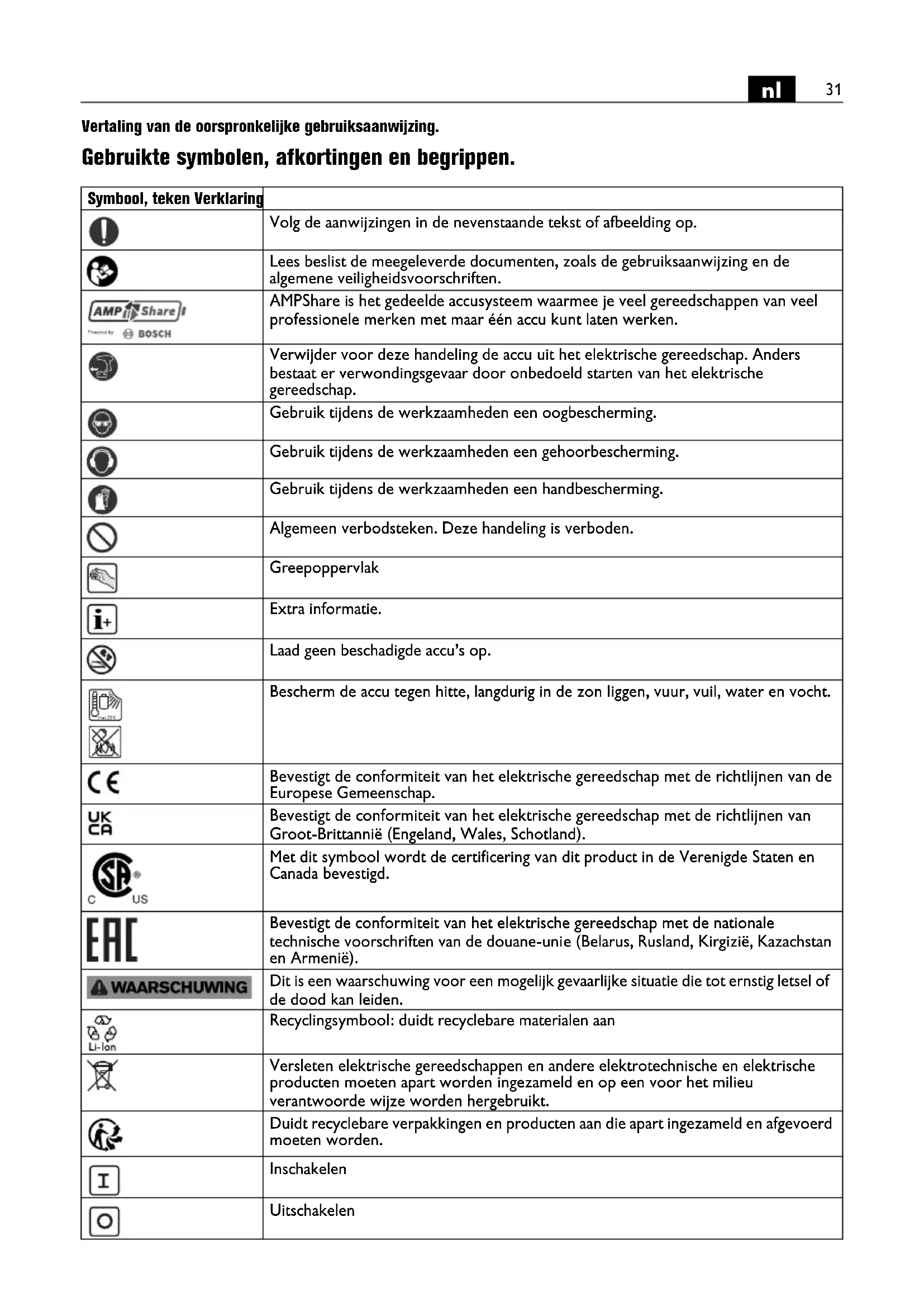

Gebruike symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Lees beslist de meegeleverde documenten, Zoals de gebruiksaanwijzing en de algemene veriligheidsvoorschriften.
AMP Share1 Pronovby BOSCH	AMPShare is het gedeelde accusysteme waarmee je veel gereedschappen van veel professionele merken met maar een accu kut den wetter.
	Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
	Gebruik tijdens de werkzaamheden een oogbescheming.
	Gebruik tijdens de werkzaamheden een gehoorbescheming.
	Gebruik tijdens de werkzaamheden een handbescheming.
	Algemeen verbodsteken. Deze handeling is verboden.
	Greepoppervlak
	Extra informatie.
	Laad geen beschadigde accu's op.
	Beschem de accu谈起 het litte, langdurig in de zon liggen, vuur, vuil, water en vocht.
CE	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
UK CR	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland).
SA US	Met dit symbool worden de certificering van dit product in de Vereinigde Staten en Canada bevestigd.
EAC	Bevestigt de conformiteit van het elektrische gereedschap met de nationale technische voorschriften van de douane-unie (Belarus, Rusland, Kirgizië, Kazakhstan en Armenië).
WAARSCHUWING	Dit is een waarschuwing voor een maybeijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
LI-lon	Recyclingsymbol: duidt recyclebare materialen aan
	Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten要去en apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
	Duidt recyclebare verpakkingen en producten aan die apart ingezameld en afgevoerd要去en worden.
I	Inschakelen
	Uitschakelen
	Accutype
	Opladertype
	Staal
	Aluminium
	Kunststof
	Klein aantal zaagbewegingen
	Groot aantal zaagbewegingen
(**) Kan cijfers of letters bevatten
(Ax - Zx) Aanduiding voor interne doeleinden

Token Eenheid internaal		Verklaring
UV Meetspanning
n0	/min, min-1, rpm, r/min	Onbelast aantal knipbewegingen
nS	m/min Knipsnelheid
M...	mm Maat, metrische schroefdraad
Ø mm Diameter van een rond deel
Fe 400	mm Max. materiaaldikte in staal tot 400 N/mm	2
Fe 600	mm Max. materiaaldikte in staal tot 600 N/mm	2
Fe 800	mm Max. materiaaldikte in staal tot 800 N/mm	2
AI 250	mm Max. materiaaldikte aluminium tot 250 N/mm	2
	mm Diameter van boorgat voor uitsparingen
	mm Min. inwendige bochtenradius
	kg Gewicht volgens EPTA-Procedure 01
	kg Gewicht van het elektrische gereedschap zonder accu en inzetgereedschap
	kg Gewicht van de accu
pA	dB Geluidsdrukniveau
wA	dB Geluidsvermögeniveau
pCpeak	dB Piekgeluidsdrukniveau
K...		Onzekerheid
a	m/s2	Trillingsmissiewaarde volgens EN 62841 (vectorsom van drierichtingen)
ah	m/s2	Trillingsmissiewaarde (knabbelscharen)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basiseenheden en afgeleide eenheden uit het internationaleenhedenstelsel SI.

Voor uwveiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap Niet voordat u deze gebruiksaanwijzing en de meegeleverde

"Algemene veiligheidsvoorschriften" (document-number 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentation voor later gebruik en geef ze mee wanner u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeitsveiligheidsregels in acht.

Bestemming van het elektrische gereedschap:

Handgevoerde knabbelschaar voor het snijden van metaalplaat, voor uitsparingen en nauwe bochten, met de door FEIN goedgekeurde inzetgereedschappen en toebehoren zonder toevoer van water in een gegen weersinvloeden beschermde omgeving.

Bijzondere verilgheidsvoorschriften.

Gebruik geen beschadigd elektrisch gereedschap. Controleer alkijd voor gebruik van het elektrische gereedschap de behuizing en overige componenten op beschadigingen zoals scheuren of breuken.

Draag persoonlijke beschemende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor-bescherming, werkhandsschoenen of een speciaal schort datkleine slijp-en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd gegenwegvliegende deeltjes die bij verschillende toepassin-gen ontstaan. Een stof- of adembeschermingsmasker要去 het bij de toepassing ontstaande stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Zet het werkstuk vast. Een in een spanvoorziening vast-gezet werkstuk worden steviger vastgehonden dan in uw hand.

Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie biedt geen bescherming gegen een elektrische schok.

Gebruik geen toebehoren dat Niet special door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgeven. Een veilig gebruik is Niet alleen geveven door het feit dat een toebehoren op uw elektrische gereedschap past.

Reinig de ventilatieopengen van het elektrische gereedschap regelmatig met een Niet-metalen gereed-schap. De motorventilator zuigt stof in het machinehuis. Dit kan bij overmatige ophoping van metaalstof elektrische gezarenveroorzaken.

Gebruik en behandeling van de accu (accublok). Deze veiligheidsvoorschriften gelden alleen voor 18V FEIN lithium-ion AMPShare accu's.

Gebruik de accu alleen in producten van AMPShare partners. Met AMPShare aangeduide 18V-accu's zich volledig compatibel met de volgende producten:

• alle producten van het FEIN 18V AMPShare systeme
• alle 18V producten van AMPShare partners.

Bij het werkken met en het opladen van verkeerde, beschadigde, gerepareerde of opgeknapte accu's, nabootsingen en accu's van andere merken bestaat brandgevaar en/of explosiegevaar.

Neem de adviezen ten aanzien van de accu in de gebruiksaanwijzing van uw product in acht. Alleen dan kuren de accu en het product zonder gevaar worden gebruikt en worden de accu's beschermd gegen gevaarlijke overbelasting.

Laad de accu's alleen op met oplaadapparaten die worden geadviseerd door FEIN of een van de AMPShare partners. Een oplaadapparaat is geschikt voor een bepaald type accu. Er bestaat brandgevaar als het met een ander type accu worden gebruikt.

De accu worden gedeeltelijk opgeladen geleverd. Laad de accu vór het eerste gebruik volledig in het oplaadamparaat op ervoor te zorgen dat de accu zichn volle vermogen bereikt.

Bewaar accu's buiten het bereik van kinderen.

Accu's moot nied gemedonteerd, geopend of gefragmenteerd worden. Stel de accu's Niet bloot aan mechanische schokken. Bij beschadiging en onjuist gebruik van de accu kuren er schadelijke dampen en vloeistoffen vrijkomen. De dampen kuren de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.

Als de huid met accuvloeistof in aanraking komt, onmiddelijk met veel water afspoelen. Als de accuvloeistof in het oogterechtkomt, wast u de ogen met schoon water UIT. Raadpleeg onmiddelijk een arts.

Als de accuvloeistof möglich op voorwerpen in de buurt is gespat, controleert u de betrokken gedeelten. Draag beschermende handschoenen om aanraking met de huid te voorkomen. Maak de onderdelen schoon met droog huishoudpapier of verrang deze indien nodig.

Naar buiten komende dampen kunn den leuchtwegen irrriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.

Sluit de accu nicht kort. Voorkom aanraking van de Nietgebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kannen veroorzaken. Kortsluitingussen de accucontacten kan brandwonden of brand tot gevolg hebben.

De accu kan beschadigd raken door scherpe voorwerpen zoals spijkers en schroevendraiers en door geweld van buitenaf. Er kan interne kortsluiting ontstaan en de accu kan verbranden, roken, exploderen of oververhit raken.

Voer nooit onderhoud aan een beschadigde accuuit. Alle onderhoud aan accu's moet worden uitgevoerd door de fabrikant of de erkende klantenservice.

Beschem de accu gegen但它 en gegen langdurig zonlicht, vuur, vuil, water en vocht. Er bestaat explosie- en kortsluitgevaar.

Gebruik en bewaar de accu alleen bij een omgevingstemperatuur:tussen-20°C en +50°C.Laat de a voorbeeld in de zomer Niet in de auto liggen.Bij temperaturen onder 0^ kan bij bepaalde gereedschappen het vermogen minder worden.

Laad de accu alleen op bij omgevingstemperaturen tussen 0^ en +35^ . Laad de accu met USB-aansluiting via deze aansluiting alleen op bij omgevingstemperaturen tussen +10^ en +35^ . Opladen buiten het temperatuurbereik kan de accu beschadigen of het brandgevaar vergroten.

Behandel lege accu's voorzichtig. Accu's vormen een gevarenbron, waar ze een zeer hove kortsluitstroom hunken veroorzaken. Lithium-ion-accu's lijken soms leeg, maar verliezen hun lading nooit volledig.

Dompel de accu Niet onder in vloeistoffen zoals (zout) water of dranken. Contact met vloeistoffen kan de accu beschadigen. Dit kan leiden tot warmte- of rookont-wikkeling of tot ontsteking of ontploffing van de accu. Gebruik de accu verder Niet meer en neem contact op met een door FEIN erkende klantenservice.

Gebruik geen beschadigde accu. Het gebruik van de accu要去 onmiddelijk worden stopgezet zodia deze ongewone kenmerken vertoont zoals geurontwikkeling,但它,verkleuring of verrorming.Bij voortgezet gebruik kan de accu但它 en rook ontwikkelen,ontsteken of ontploffen.

De accu Niet openen, platdrukken, verhitten of verbranden. Bij Niet-naleving bestaat brand- en brandletselgevaar. Volg de voorschriften van de fabrikant op.

Blus een brandende lithium-ion-accu met water, zand of een blusdeken.

Vermijd fysiieke schokken en stoten. Schokken, stoten en het binnendringen van voorwerpen+kennen de accu's beschadigen. Dit kan leiden tot warmte- of rookont-wikkeling of tot ontsteking of ontploffing van de accu.

De accu nooit onbeheerd's nachts opladen. Bij Niet- naleving kan er brand- en explosiegevaar zichn.

Verwijder de accu pasuit de originele verpakking als\ deze要去 worden gezruikt.

Verwijder de accu alleen als het elektrische gereed-schap uitgeschakeld is.

Verwijder de accu voor werkzaamheden aan het elektrische gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er letselgevaar.

Beschem de accu gegen vocht en water. Reinig vuil geworden aansluitingen van de accu en van het elektrische gereedschap met een droge en schone doek.

Verwijder de accu wanner u het elektrische gereed-schap vervoert of opbergt.

Volg de veiligheidsvoorschriften in de gebruiksaanwijzingen van de oplaadapparaten van FEIN en de AMPShare partners op.

Hand- en armtrillingen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde metmethode en kan worden gezruikt om elektrische gereedschappen met elkaar te vergelijkken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de hoofdzakelijkte toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting要去 ook rekening worden gehonden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar nicht werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Leg extra verilgheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organiseatie van het arbeitsproces.

Bedieningsvoorschriften.

Beweeg het elektrische gereedschap alleen ingeschakeld maar het werkstuk.

Houd het elektrische gereedschapijdens het knippen zo veel möglichk haaks op het werkstukoppervlak.

Geleid het elektrische gereedschap gelijkmatig enlicht duwend in de kniprichting. Te sterk duwen vermindert de levensduur van de inzetgereedschappen aanzienlijk. Knip geen metaalplaat op plaatsen waar de plaat gelast is. Knip geen metaalplaat inlagen die samen de maxi-male materiaaldekte overschrijden.

Ter verlenging van de levensduur van stempels en matrijzen worden geadviseerd om langs de beoogde kniplijn een smeermiddel aan te brengen:

• voor het knippen van staalplaat: snijpasta of snijolie,
• voor het knippen van aluminium: petroleum.

Voor het uitknippen van een uitsparing moet er worden voorgeboard. Zie voor de diameter van het boor-gat de „Technische gegevens".

Schakel het elektrische gereedschap pas uit nadat u het uit het knipspoorn heeft getrokken.

Het teken voor versleten stempels en matrijzen is een duidelijk toegenomen vereiste aandrukkracht en een geringe werkslelheid.

Oplaadindicatie op de accu (zie pagina 7).

De oplaadtoestand kan worden worden aangegeven door de groene leds van de oplaadindicatie op de accu.

Druk op de knop voor de oplaadindicatie om de oplaadtoestand aan te gezven.

Indien er geen led brandt na het indrukken van de knop, is de accu defect en moet deze worden verran-gen.

Vervoer.

Op de lithiumionaccu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kennen door de gebruiker zicher verdere beperkingen over de weg worden getransporteerd.

Bij verzending door derden (bijv. luchtvervoer of expeditionebrijf)要去en bijzondere eisen ten aanzien van verpakking en markings in acht worden genomen. In deze geallen要去 bij de voorbereiding van het verzendstuk een deskundige voor gevaarlijke stoffen worden geraadpleegd.

Verzend accu's alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zoda-nig dat deze Niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Onderhoud en klantenservice.

Houd er rekening mee dat elektrische gereedschappen principieel alleen door een vakman

voor elektricitieit mooten worden gerepareerd, onderhonden en gecontrolleerd, aangezien door ondeskundige reparations ernstige bevaren voor de gebruiker hunnen ontstaan.

Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-

komen. Blaas het inwendige van het elektrische gereed-schap via de ventilatieopengen met droge en olievrije perslucht uit.

Smeer de glijvlakkenussen matrijshooder en stempellicht in met vet.

Producten die met asbest in aanraking zichen gekomen, mogen Niet voor reparatie worden afgeveen. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.

Neem in het geval van te repareren FEIN elektrische gereedschappen en toebehoren contact op met de FEIN klantenservice. Het adres vindt u op www.fein.com.

Vervang stickers en waarschuwingen op het elektrische gereedschap bij veroudering en slijtage.

De actuèle onderdelenlijst van dit elektrische gereed-schap vindt u op www.fein.com.

De volgende delen kunt u indien nodig zich vermvangen: Inzetgereedschappen

Onderhoud en reiniging.

Maak de ventilatieopeningen en de aansluitingen van de accu af en toe schoon met een zachte, schone en droge doek.

• Gebruik voor het schoonmaken van de accu geen chemische middelen.

Wettelijk garantie en fabrieksgarantie.

De wettelijkarie garantie op het product geldt overeenkomstig de wettelijkke regelingen in het land waar het product worden verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is möglichk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreiben en afebeelde toebehoren worden meegeleverd.

Conformiteitsverklaring.

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.

De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE-tekenং geldigheid.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de LASTe pagina van deze gebruiksaanwijz ing vermeld staan.

Technische documentatione bij:

C. & E. Fein GmbH

Hans-Fein-StraBe 81

73529 Schwabisch Gmund-Bargau, Germany

Milieubescherming en afvoer van afval.

Gooi accu's nicht bij het huisvuil!

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.

Accu's alleen in lege toestand maar een waarvoor aangewezen verwerkingssplaats brengen.

Accu's die nicht helemaal leeg zich, moeten ter voorkoming van kortsluiting van de insteekverbindingen met plankband worden geisoleerd.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2006/66/EG要去en defecte of versleten accu's apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.
