MANUAL DE UTILIZADOR EPS80RS RYOBI

É indispensável que leia as instruções deste manual antes de utilizar a máquina.

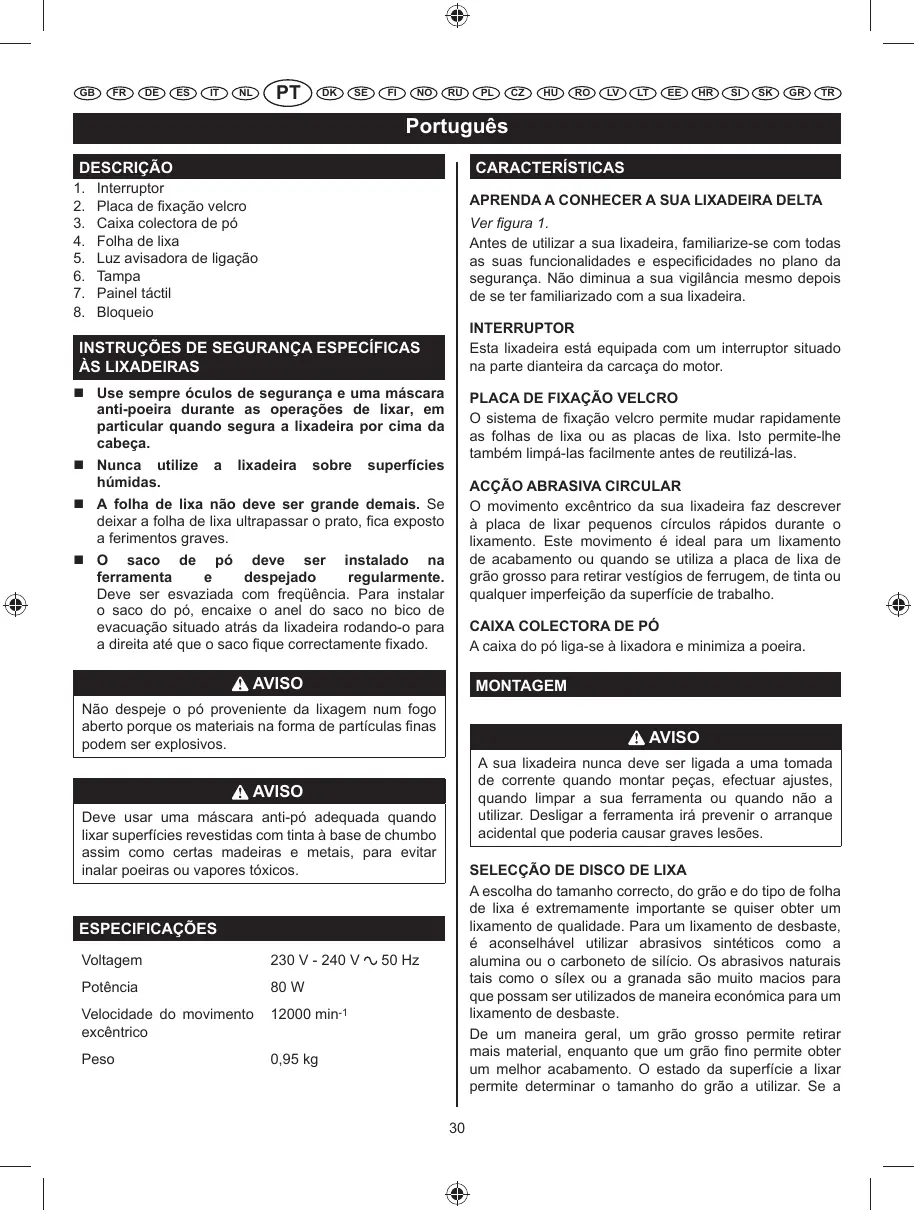

HU RO LV LT EE HR SI SK GR TR GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR Português DESCRIÇÃO 1. 2. 3. 4. 5. 6. 7. 8.

CARACTERÍSTICAS Interruptor Placa de fixação velcro Caixa colectora de pó Folha de lixa Luz avisadora de ligação Tampa Painel táctil Bloqueio

APRENDA A CONHECER A SUA LIXADEIRA DELTA Ver figura 1. Antes de utilizar a sua lixadeira, familiarize-se com todas as suas funcionalidades e especificidades no plano da segurança. Não diminua a sua vigilância mesmo depois de se ter familiarizado com a sua lixadeira. INTERRUPTOR Esta lixadeira está equipada com um interruptor situado na parte dianteira da carcaça do motor.

INSTRUÇÕES DE SEGURANÇA ESPECÍFICAS ÀS LIXADEIRAS  Use sempre óculos de segurança e uma máscara anti-poeira durante as operações de lixar, em particular quando segura a lixadeira por cima da cabeça.  Nunca utilize húmidas.

PLACA DE FIXAÇÃO VELCRO O sistema de fixação velcro permite mudar rapidamente as folhas de lixa ou as placas de lixa. Isto permite-lhe também limpá-las facilmente antes de reutilizá-las.

ACÇÃO ABRASIVA CIRCULAR O movimento excêntrico da sua lixadeira faz descrever à placa de lixar pequenos círculos rápidos durante o lixamento. Este movimento é ideal para um lixamento de acabamento ou quando se utiliza a placa de lixa de grão grosso para retirar vestígios de ferrugem, de tinta ou qualquer imperfeição da superfície de trabalho.

 A folha de lixa não deve ser grande demais. Se deixar a folha de lixa ultrapassar o prato, fica exposto a ferimentos graves.  O saco de pó deve ser instalado na ferramenta e despejado regularmente. Deve ser esvaziada com freqüência. Para instalar o saco do pó, encaixe o anel do saco no bico de evacuação situado atrás da lixadeira rodando-o para a direita até que o saco fique correctamente fixado.

CAIXA COLECTORA DE PÓ A caixa do pó liga-se à lixadora e minimiza a poeira.

AVISO MONTAGEM Não despeje o pó proveniente da lixagem num fogo aberto porque os materiais na forma de partículas finas podem ser explosivos.

AVISO A sua lixadeira nunca deve ser ligada a uma tomada de corrente quando montar peças, efectuar ajustes, quando limpar a sua ferramenta ou quando não a utilizar. Desligar a ferramenta irá prevenir o arranque acidental que poderia causar graves lesões.

AVISO Deve usar uma máscara anti-pó adequada quando lixar superfícies revestidas com tinta à base de chumbo assim como certas madeiras e metais, para evitar inalar poeiras ou vapores tóxicos.

SELECÇÃO DE DISCO DE LIXA A escolha do tamanho correcto, do grão e do tipo de folha de lixa é extremamente importante se quiser obter um lixamento de qualidade. Para um lixamento de desbaste, é aconselhável utilizar abrasivos sintéticos como a alumina ou o carboneto de silício. Os abrasivos naturais tais como o sílex ou a granada são muito macios para que possam ser utilizados de maneira económica para um lixamento de desbaste. De um maneira geral, um grão grosso permite retirar mais material, enquanto que um grão fino permite obter um melhor acabamento. O estado da superfície a lixar permite determinar o tamanho do grão a utilizar. Se a

ESPECIFICAÇÕES Voltagem

230 V - 240 V Potência

80 W Velocidade do movimento excêntrico

GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR Português superfície for rugosa, comece o lixamento com uma folha de lixa de grão grosso até que a superfície fique uniforme. Pode utilizar em seguida uma folha de lixa de grão médio para eliminar os arranhões deixados pela folha de lixa de grão grosso e por fim uma folha de lixa de grão fino para polir a superfície. Lixe sempre com cada tamanho de grão até que a superfície fique uniforme.

ATENÇÃO Conserve o cabo de alimentação afastado da trajectória da placa e posicioná-lo de forma que não seja agarrado por tábuas, ferramentas ou por qualquer outro objecto durante o lixamento.

Utilização Recomendada da Folha / Almofada Lixamento grosseiro

Folha de lixa grão Ø 80 Folha de lixa grão Ø 120

Folha de lixa grão Ø 150

Remoção da ferrugem e lixamento do aço. Polimento e lixamento da porcelana e de metais.

AVISO Use sempre óculos de segurança ou óculos de protecção munidos de resguardos laterais quando utilizar ferramentas. A falta de cumprimento desta instrução pode ocasionar a projecção de corpos estranhos para os seus olhos e provocar lesões oculares graves.

FIXAÇÃO RÁPIDA DAS FOLHAS DE LIXA E DAS PLACAS DE LIXA Ver figura 2. 1. Desligue a lixadeira da corrente. 2. Alinhe os furos da folha de lixa ou a placa de lixa com os furos da placa da lixadeira e em seguida faça pressão com cuidado no lado velcro da folha de lixa contra a placa, o mais firmemente possível. NOTA: Pode reutilizar este tipo de folha de lixa enquanto o grau de eficácia do abrasivo o permitir. Recomendamoslhe que conserve as folhas de lixa e as placas de lixa limpas para melhorar a adesão à placa da lixadeira. Limpe-as regularmente com uma pequena escova.

ESPECIFICAÇÕES COLOCAÇÃO EM FUNCIONAMENTO / PARAGEM DA LIXADEIRA Ver figura 4.  Para ligar a lixadeira: Empurre o interruptor liga/ desliga para a esquerda.  Para desligar a lixadeira: Empurre o interruptor liga/ desliga para a direita.

INSTALAR A CAIXA DE PÓ

UTILIZAÇÃO Ver figura 3. A caixa do pó fornece um sistema de recolha do pó para a lixadora. A serradura acumula-se nos orifícios do disco de lixa e é recolhido na caixa de pó durante a lixagem. 1. Desligue a lixadeira da corrente. 2. Usando um movimento de ligeira torção, deslize firmemente a caixa colectora de pó para os gases de escape da ventoinha sobre a lixadora.

Ver figura 5. 1. Fixe a peça a trabalhar de maneira que não possa deslizar sob a lixadeira.

AVISO Se não fixar a peça a trabalhar, esta pode ser projectada na direcção do utilizador e provocar ferimentos graves.

AVISO AVISO Tenha o máximo de cuidado quando utilizar esta lixadeira. Acções descuidadas, mesmo por uma fracção de segundo, podem resultar em graves lesões pessoais.

Conserve a sua cara afastada da lixadeira e da zona de lixamento. Proteja os cabelos para que não possam ser agarrados pela lixadeira, o que poderia ocasionar ferimentos graves. 2. Coloque a lixadeira na superfície de trabalho de forma que toda a superfície da placa fique em contacto com a peça a trabalhar.

APLICAÇÕES Utilize a sua ferramenta unicamente para as aplicações mencionadas abaixo:  Lixar sobre superfícies de madeira. 31

GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR Português

ATENÇÃO AVISO Tenha o cuidado de não obstruir as fendas de ventilação com as suas mãos porque isso provocaria um aquecimento excessivo do motor.

A acumulação de partículas quando lixa superfícies revestidas com produtos altamente inflamáveis como, por exemplo, o poliuretano, o óleo de linho, etc. Para reduzir o risco de incêndio, esvazie sempre frequentemente a sua caixa de pó (10-15 minutos) enquanto lixa e nunca armazene ou deixe uma lixadora sem esvaziar totalmente a sua caixa de poeira. Leia atentamente as recomendações dos fabricantes de revestimentos.

3. Ponha a sua lixadeira em funcionamento antes de aplicá-la na peça a trabalhar. NOTA: Segure a sua lixadeira em frente de si e a uma boa distância do corpo e da peça a trabalhar. Ponha a lixadeira em funcionamento e espere que o motor atinja a sua velocidade máxima.Dirija em seguida lentamente a placa da lixadeira para a peça a trabalhar. Uma vez a placa em contacto com a peça a trabalhar, mova a lixadeira sobre a superfície descrevendo pequenos círculos.

1. Desligue a lixadeira da corrente.

AVISO Não force a lixadeira. O peso da lixadeira exerce uma pressão suficiente sobre a peça a trabalhar. A aplicação de uma pressão suplementar na lixadeira pode provocar o abrandamento do motor, desgastar mais rapidamente a folha de lixa e reduzir consideravelmente a velocidade de lixamento. Além disso, uma pressão excessiva pode sobrecarregar o motor e provocar um aquecimento excessivo que pode danificar o motor e prejudicar o bom funcionamento da ferramenta. Cuidado, o calor devido à fricção pode amolecer o verniz ou a resina que cobre a madeira.

Se a lixadeira não estiver desligada da corrente, pode ocorrer um arranque por descuido e provocar ferimentos graves. 2. Remova a caixa de pó da lixadora. 3. Sacuda o saco do pó para esvaziá-lo. 4. Ligue novamente a caixa de pó à lixadora. NOTA: Para uma limpeza mais exaustiva da caixa de pó, remova a mesma da estrutura e abane o pó. Substitua a caixa de pó sobre a estrutura e, em seguida, instale a caixa colectora de pó na lixadora.

Não lixar durante muito tempo a mesma parte da peça a trabalhar porque a acção abrasiva da lixadeira pode remover demasiado material e tornar a superfície irregular.

MUDANÇA DA FOLHA DE LIXA Ver figura 8. A sua lixadeira é fornecida com placas e folhas de lixas de diferentes espécies para diversos usos. Para alterar as folhas, puxe simplesmente a folha utilizada para fora da base e instale a folha desejada, pressionando a folha ou painel até à base da lixadora.

Longos períodos de lixamento podem provocar um aquecimento excessivo do motor. Se isso ocorrer, desligue a lixadora e aguarde até que o disco de lixa pare completamente e, em seguida, remova-o da mesa de trabalho. Retire a sua mão das fendas de ventilação, remova a folha de lixa, e em seguida ponha a lixadeira em funcionamento e faça-a trabalhar em vazio para arrefecer o motor.

UTILIZAÇÃO DO PAINEL TÁCTIL Ver figura 9. 1. Abra a tampa de protecção táctil. 2. Baixe a almofada de dedo e fixe-a no lugar. 3. Feche a tampa da almofada de dedo.

CANTOS E FENDAS Ver figura 6.  Para uma lixagem de pormenor tal como em cantos e fendas, utilize a ponta da almofada de lixagem com pequenos movimentos para a frente e para trás.

LUZ AVISADORA DE LIGAÇÃO A rebarbadora angular está equipada com uma luz avisadora de ligação que acende quando a ferramenta está ligada. Esta luz chama a sua atenção para o facto de que a ferramenta está ligada à corrente e que ela entrará em funcionamento assim que carregar no gatilho.

ESVAZIAR A CAIXA DE PÓ Ver figura 7. Para maior eficácia, esvazie o saco colector de pó quando estiver meio cheio. Isto permite uma melhor circulação do ar no interior do saco. Esvazie e limpe sempre a caixa do pó muito bem depois da conclusão de uma operação de lixagem e antes de guardar a lixadora em armazém.

GB FR DE ES IT NL PT DK SE FI NO RU PL CZ HU RO LV LT EE HR SI SK GR TR Português

MANUTENÇÃO Todos os rolamentos desta ferramenta estão lubrificados com um montante suficiente de lubrificante de elevado nível, de acordo com a duração de vida da unidade em condições normais de funcionamento. Por conseguinte,não requer nenhuma lubrificação suplementar.

AVISO A sua lixadeira nunca deve ser ligada a uma tomada de corrente quando montar peças, efectuar ajustes, quando limpar a sua ferramenta ou quando não a utilizar. Desligar a ferramenta irá prevenir o arranque acidental que poderia causar graves lesões.

LIMPEZA DAS PLACAS DE LIXA Para assegurar uma vida mais longa e uma excelente eficácia das placas de lixa, limpe-as regularmente. Pode retirar todas as impurezas lavando simplesmente a placa com água morna. Depois da lavagem, deve torcê-la suavemente para retirar o excesso de água e deixe-a secar. Arrume sempre as placas de lixa horizontalmente num local seco e fresco.

AVISO Ao realizar a manutenção utilize apenas peças de substituição idênticas. O uso de quaisquer outras peças pode criar perigo ou causar danos ao aparelho.

LIMPEZA DAS FOLHAS DE LIXAS As folhas de lixas fornecidas com a sua lixadeira podem ser reutilizadas. É portanto importante que as limpe regularmente para retirar o pó e as partículas que se acumulam na superfície durante as diversas operações de lixamento. Para limpar as folhas de lixas, esfregue-as com um bloco compacto de borracha. Pode utilizar, por exemplo, uma sola de sapatos limpa.

INSTRUÇÕES DE ORDEM GERAL Evite usar solventes ao limpar as peças de plástico. A maioria dos plásticos pode ser danificada pelos solventes vendidos no comércio. Use panos limpos para remover a sujidade, a poeira, o óleo, a gordura, etc.

AVISO Os elementos de plástico nunca devem entrar em contacto com líquido de travões, gasolina, produtos à base de petróleo, óleos penetrantes, etc. Estassubstâncias contêm produtos químicos que podemdanificar, enfraquecer ou destruir o plástico.

AVISO Retire sempre a folha de lixa ou a placa de lixa da placa da lixadeira antes de limpá-la. O não cumprimento desta instrução pode ocasionar ferimentos graves.

As ferramentas eléctricas utilizadas em equipamentos de fibra de vidro, placas de gesso, painéis de revestimento têm tendência a desgastarem-se mais rapidamente e a apresentar falhas prematuras.As aparas e a serradura provenientes destes materiais são com efeito muito abrasivas para as peças das ferramentas eléctricas como por exemplo as engrenagens, as escovas, os interruptores, etc. Por conseguinte, a utilização prolongada desta ferramenta em fibra de vidro, painéis de revestimento, massa de reboco ou gesso é fortemente desaconselhada. Se, porém, tiver que lixar estes materiais, é extremamente importante que limpe a sua lixadeira com ar comprimido.

PROTECÇÃO DO AMBIENTE Recicle os materiais em vez de pô-los directamente no lixo doméstico. Para proteger o ambiente, a ferramenta, os acessórios e as embalagens devem ser seleccionados.

SÍMBOLO Alerta de Segurança

AVISO Use sempre óculos de protecção ou óculos de segurança com protecções laterais durante a operação da ferramenta eléctrica ou quando estiver a levantar poeira no ar. Caso a operação seja poeirenta, use também uma máscara contra o pó.

Número de rotações ou movimentos por minuto

GB FR DE ES IT NL PT DK SE FI NO RU PL Português Diâmetro orbital Conformidade CE Isolamento duplo Use protecção para os ouvidos Use protecção para os olhos

Agradecemos que leia atentamente instruções antes de iniciar a máquina.

Os aparelhos eléctricos antigos não devem ser eliminados juntamente com o lixo doméstico. Recicle onde existem instalações para o efeito. Verifique com as suas Autoridades Locais ou revendedor para obter informações sobre reciclagem.

PT GARANTIA - CONDIÇÕES Este produto Ryobi está garantido contra os vícios de fabrico e as peças defeituosas por um prazo de vinte e quatro (24) meses, a contar da data que faz fé no original da factura emitida pelo vendedor ao utilizador final. As deteriorações provocadas pelo desgaste normal, por uma utilização ou uma manutenção anormal ou não autorizada, ou por uma sobrecarga ficam excluídas da presente garantia assim como os acessórios tais como baterias, lâmpadas, lâminas, ponteiras, sacos, etc. No caso de mau funcionamento durante o período de garantia, queira enviar o produto NÃO DESMONTADO com a prova de compra ao seu fornecedor ou ao Centro de Serviço Autorizado Ryobi mais próximo. Os seus direitos legais relativos aos produtos defeituosos não são prejudicados pela presente garantia.

AVISO O nível de emissão de vibrações fornecido nesta folha de informações foi medido em conformidade com o teste uniformizado descrito em EN60745 e pode ser usado para comparar uma ferramenta com outra. Este pode ser usado para uma avaliação preliminar da exposição. O nível de emissão de vibração declarado refere-se à aplicação principal da ferramenta. Contudo, se a ferramenta for usada para aplicações diferentes, com acessórios diferentes ou não for devidamente mantida, a emissão de vibrações pode diferir. Isto pode fazer aumentar significativamente o nível de exposição ao longo do período de trabalho total. Uma estimativa do nível de exposição às vibrações deve ter, também, em consideração o tempo durante o qual a ferramenta está desligada ou em que está ligada mas não está a realizar qualquer trabalho. Isto pode reduzir significativamente o nível de exposição durante o período total de trabalho. Identifique medidas adicionais de segurança que protejam o operário dos efeitos da vibração como a manutenção da ferramenta e dos acessórios, a manutenção das mãos quentes e a organização de padrões de trabalho.

PT DECLARAÇÃO DE CONFORMIDADE Declaramos, sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos. 2006/42/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-4, EN62233. Nível de ruído [K=3dB(A)]: Lp=73.0dB(A) Lw=84.0dB(A) Nível de vibração [K=1.5m/s²]: ah=6.9m/s²
